Как сделать теплоизоляцию воздуховодов

Вентиляционная система неутепленного чердака

Вентиляционную систему неутепленного чердака можно довольно легко сделать самостоятельно. Для чего потребуется узнать немного теории и иметь определенные практические навыки в строительстве. При организации качественной вентиляции особых сложностей не возникнет, так как отсутствуют преграды для естественной вентиляции и значительные объемы воздушных масс могут передвигаться без проблем.

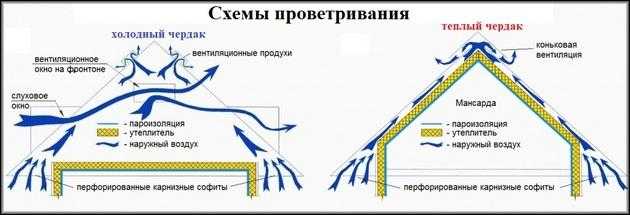

Схемы проветривания холодного и теплого чердака

Приточный воздух для двухскатной крыши можно организовать через фронтоны или недостаточно плотно прилегающие свесы карнизов. Если это каменные фронтоны, то необходимо сделать отверстия, куда устанавливаются слуховые окошки с решетками для вентиляции. Эти окна требуется монтировать в противоположных частях, потому что благодаря этому можно организовать качественную воздушную циркуляцию на чердачном помещении.

Есть и более дешевая альтернатива такому способу. Для этого используют обычные вентиляционные решетки. При этом одна должна регулироваться, а вторая развернута продухами вниз. Чтобы обеспечить защиту от насекомых, на эту конструкцию надевают москитную сетку.

На вальмовой кровле нет фронтонов по причине особой формы крыши, поэтому для этих конструкций есть иной способ организации вентиляционной системы на чердачном помещении — при помощи карнизных свесов. Воздушная циркуляция происходит за счет подшивки кровли и просвета сверху возле конька. Если подшивка делается самостоятельно, то между брусьями нужно оставить маленькие зазоры для воздушного потока. Во время облицовки карниза софитами из пластика эту процедуру делать необязательно, так как на изделиях уже есть предварительно сделанная перфорация.

Конденсат – угроза не только трубам

Главной причиной проведения утепляющих вентиляционную магистраль работ, в основном, становится возникновение пятен влаги на потолке и стенах. Реже работы ведутся из-за громких завываний ветра в трубе или заметного снаружи ее обмерзания. Эти и иные разрушающие некоторые участки постройки факторы неправильно считаются основной причиной для проведения утепления. В действительности ситуация более серьёзны.

Как мы уже говорили выше, влага в стенках – прекрасная среда для формирования грибка и вредных микроорганизмов. Однако чтобы плесень «проступила» на поверхности стен необходимо достаточно времени и влаги. И до момента пока она всего лишь «покажется» на них, изнутри системы вентилирования уже образуется собственная «экосистема», неприметно отравляющая дом.

Результатом этого может стать аллергическая реакция, непонятно чем вызванные недомогания, хронические головные боли. Вызывающие их вредоносные бактерии распространяются по воздуху, неприметно отравляя его. Благодаря этому правильное утепление вентиляции – это защита не только перекрытий и стен дома, но и здоровья его жителей.

Для чего необходимо вентилировать чердак

Грамотно обустроенная своими руками вентиляция чердака позволяет устранить появляющийся конденсат на элементах кровельного пирога. При вентилировании обеспечивается приток воздуха, который как раз и устраняет остаточную влагу. Благодаря удалению этой влаги происходит увеличение продолжительности срока службы всех деревянных конструкций, которыми весьма богат кровельный пирог.

Кроме этого существуют еще две сезонные особенности при проветривании :

Зимой, правильно организованная вентиляция позволяет эффективно бороться с наледями, особенно на карнизных свесах

Наледи могут появляться ввиду плохого проветривания, как следствие, избыточное тепло будет превращаться в конденсат, а он, в свою очередь, в ледяные наросты

Летом, движущийся поток воздуха будет способствовать некоторому остыванию кровельных материалов, что особо важно для битумосодержащих материалов

Порядок утепления вентиляции на холодном чердаке

Чтобы иметь хорошо утепленную вентиляционную конструкцию, которая была бы защищена в любое время года, необходимо подобрать подходящий материал и качественно выполнить монтажные работы.

Минеральная вата хорошо защищает вентиляцию от холодных воздушных масс

Особенности изоляции минеральной ватой

Работы по теплоизоляции имеют следующие особенности:

• Вентиляционную трубу следует оборачивать утеплителем вокруг так, чтобы все зазоры и щели были наглухо закрыты.
• Минеральную и другие виды ват, необходимо накладывать друг на друга внахлест. Это значит, один слой материала должен захватывать часть предыдущего.
• Поверх теплоизоляционного материала нужно намотать слой гидроизоляции.

При работе с мягкими по структуре материалами необходимо обвязывать конечной итог работы бандажами.

Изоляция вентиляции на холодном чердаке пенополистиролом

Утеплители в виде плит необходимо укладывать так же как и минвату

При стыковке каждой части пениполистирола, важно делать это плотно. Зазоры и щели в самом конце рекомендуется заполнить монтажной пеной

При изоляции вентиляции пенополистиролом ППС-60, отдельно гидроизоляция не требуется.

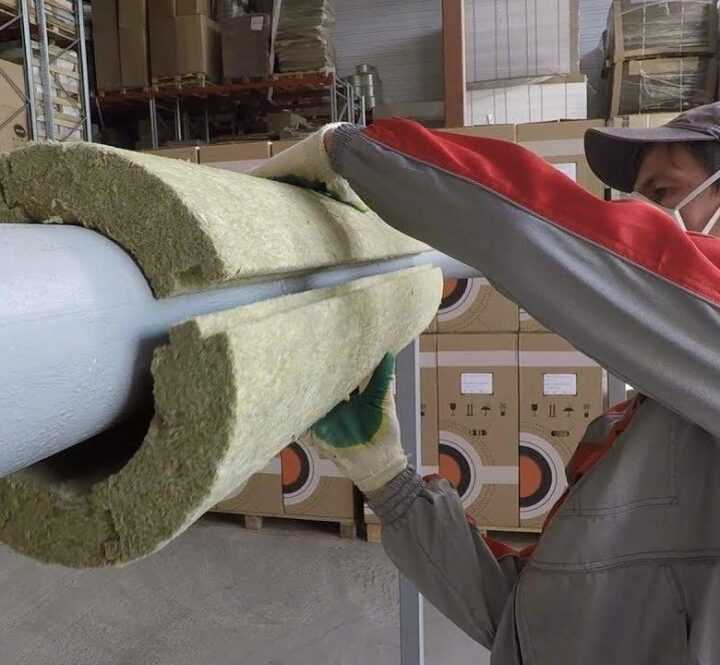

Теплоизоляция при помощи цилиндров

Легко работать с материалами, которые представлены в форме цилиндров. На сегодняшний день многие утеплители имеют подобный вид — минеральная вата, полиэтилен, пенополистирол и др.

Эти плиты цилиндрической формы необходимо подбирать в зависимости от диаметра трубной конструкции. На прямые участки материал просто нужно надеть и скрепить специальными зажимами. В местах стыков и углов применяются специальные маты.

Какие есть виды готовых утепленных труб

Готовые теплоизоляционные трубы могут быть с базальтовой, стекловолоконной и пенополистироловой сердцевиной. Самый верхний слой также может быть различных типов — пластиковые, металлические и смешанные.

Монтаж производится очень быстро без особых трудностей. Вместе с утеплителем в магазинах можно приобрести готовые крепления и переходники.

Проникновение влаги внутрь чердака возникает при возникновении проблем в конструкции теплоизоляции вентиляции

Как утеплить систему вентиляции в частном доме?

Рассмотрим отделку воздуховодов на примере индивидуального жилого дома. Процесс создания теплоизоляции снаружи здания и в неотапливаемых помещениях включает несколько основных этапов.

Подготовительные работы. Изучаются имеющиеся условия. Выполняются расчеты, выбирается теплоизолятор подходящих типа, марки, толщины. Если на трубопроводе уже присутствует изоляция, ее требуется убрать. Поверхность зачищается, удаляются остатки клеевых смесей – каналы должны быть чистыми снаружи. Монтаж. Здесь последовательность работ зависит от того, какой теплоизолятор выбирается – рулонный, плитный, самоклеящийся, формованный (скорлупы) волокнистый, вспененный и так далее. При использовании рулонного или листового воздух оборачивают столько раз, сколько необходимо в соответствии с требованиями теплоизоляции таких систем. Сверху покрытие фиксируют способом, подходящим конкретному типу теплоизоляции. Самоклеящиеся модели наклеивают на металл. Если применяются полиуретановые, минераловатные либо стекловатные плиты, на трубопровод сначала наматывается сетка из металла или синтетических нитей – для создания армирования. Она закрепляется при помощи болтов или металлических хомутов. Далее укладывается покрытие, которое затем фиксируется скотчем либо хомутами, или бандажами. При использовании напыляемого пенополиуретана на баллон со смесью надевают распылитель, устанавливают насадку в требуемое положение и наносят пену на поверхность трубопровода. Затем проверяют, чтобы вся площадь была покрыта равномерно и не было пустых промежутков. Создание гидроизоляции при необходимости: например, когда используется пенофол, это делать не обязательно. Обустройство кожуха, который обеспечит защиту от механических воздействий. Для этого применяют алюминий листовой, неопрен, жесть оцинкованную

Важно, чтобы кожух был достаточно прочным и мог выдержать порывы ветра, капли дождя и кусочки града, ультрофилетовое излучения и резкие смены температур. Во внутренних отапливаемых помещениях трубопроводы утепляют примерно по той же схеме

Однако при установки можно обойтись без защитного внешнего кожуха. Но если в помещение высокая влажность или присутствует агрессивная среда, это необходимо сделать. В большинстве случаев в частных домах и квартирах многоквартирных зданий на трубу укладывают гидроизоляционную мембрану, затем – теплоизолятор, далее – снова мембрану или фольгу из алюминия, которая играет роль барьера для пара

Во внутренних отапливаемых помещениях трубопроводы утепляют примерно по той же схеме. Однако при установки можно обойтись без защитного внешнего кожуха. Но если в помещение высокая влажность или присутствует агрессивная среда, это необходимо сделать. В большинстве случаев в частных домах и квартирах многоквартирных зданий на трубу укладывают гидроизоляционную мембрану, затем – теплоизолятор, далее – снова мембрану или фольгу из алюминия, которая играет роль барьера для пара.

Монтаж трубной системы своими руками

Варианты соединения частей трубопроводной системы из полимерных труб

• Если для обустройства воздухообмена выбраны канализационные трубы, то весь воздуховод нужно собирать только из них. Это предотвратит образование ступенчатой структуры внутри воздуховода, что нарушает движение воздуха.
• Предварительно схематически отображается будущая система.
• По схеме производится разметка на месте.
• Обязательно наносятся размеры по каждому участку и позиции расположения фитингов.
• Уточняется сечение труб. Стандартные размеры: круглого сечения 120 мм или квадратного 150х150 мм.
• Вычисляется диаметр воздуховода (можно воспользоваться онлайн программой).
• Приобретается оборудование, крепежные детали, трубы. При покупке следует быть внимательным и учесть, что в документах дается размер наружной окружности, а не внутренней.
• Проверяется наличие всех соединительных и других элементов. Для полной совместимости частей системы и герметичности соединений лучше приобрести от одного производителя.
• По всей размеченной трассе фиксируется крепеж под будущие коммуникации.
• Подготовленные к установке магистрали проверяются на отсутствие дефектов снаружи, а также внутри труб. Они должны быть гладкими с нанесенным антистатическим слоем.
• Из элементов большего сечения собирается стояк.
• Компонуются и устанавливаются воздуховоды.
• Между собой участки (ветки) могут крепиться неразъемным или разборными соединениями. Второй метод предпочтительнее, т.к. всегда можно систему разобрать для проведения профилактики.
• Не будет лишним провести герметизацию всех соединений.
• Элементы для подсоединения отдельных частей труб выбираются с нерезкими переходами и без острых углов.
• Вентиляционные рукава прикрепляются к потолку хомутами.
• Между собой сопрягаются, используя фитинги требуемых диаметров.
• Все рукава труб сходятся в одном месте в наиболее высокой точке.
• При механическом воздухообмене устанавливаются вентиляторы, клапаны, пр.
• Общий патрубок выносится на крышу повыше над кровлей.
• Вся система проверяется в работе.

Пластиковая фановая вентиляция — популярное инженерное решение воздухообмена в системе отвода стоков

В случае использования ПВХ-труб без гарантийных сертификатов во избежание опасного воздействия выделяемых из них веществ на людей, лучше всего из них сделать вытяжной рукав. Этот исключит даже случайное попадание токсинов в помещение.

Решение монтировать вентиляцию с использованием канализационных труб в частном доме оправдано экономически. К тому же, их эксплуатационные характеристики не вызывают у пользователей нареканий, даже несмотря на то, что вспомогательных деталей для сбора и фиксации системы понадобится намного больше, чем при традиционной вентиляционной «классике».

Выбор лучшего материала

Чтобы теплоизоляция любых: пластиковых, металлических и разных других вентиляционных труб оказалась достаточно эффективной, но и не ударила по бюджету – следует правильно выбрать утеплитель. Сегодня существует достаточно богатый выбор материалов для этого, как доступных так и достаточно дорогостоящих. Самыми рекомендуемыми вариантами являются следующие виды утеплителя:

• Минеральная вата. Недорогой пожаробезопасный вариант, доступный практически в любом строительном магазине. Обратной стороной доступности минеральной ваты является трудоёмкость монтажа и необходимость последующей ее защиты фольгой или оцинковкой. Боится влаги.
• Каменная вата. Обладает достоинствами минеральной ваты, а также ее недостатками. Со временем слеживается и теряет свои теплоизоляционные свойства.
• Пенополиуретан и пенопласт. Разъёмные конструкции для труб определенного диаметра. Недорогие, но обеспечивающие отличную тепло- и влагоизоляцию. Недостатком материалов является высокая пожароопасность и достаточно низкая устойчивость к механическим повреждениям.
• Вспененный полиэтилен. Утеплитель, предлагаемый в виде готовых трубок разного диаметра. Недорогой, отличатся хорошими показателями теплоизоляции, не боится влаги. Недостатком является необходимость надевать теплоизолятор на трубу воздуховода, что неудобно или даже иногда невозможно.

Выбор – чем утеплить вентиляционную трубу – каждый проводит сам. Основное правило, на которое рекомендуется опираться при выборе – приобретать тот материал, который наиболее полно решит проблему конденсата частной вентиляционной сети.

Исходные данные для вычислений

Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.

1. С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
2. На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
3. В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
4. Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.

Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.

Чем утеплить перекрытие на холодном чердаке

На сегодняшний день существует множество вариантов для утепления перекрытия чердака своими руками. Наибольшее распространение получили следующие теплоизоляционные материалы:

• минеральная вата. Сюда относят стеклянную, каменную и шлаковую вату. Выпускается в плитах и матах;
• пенополистирол и пенопласт. Пенополистирол является более качественным материалом, чем пенопласт. Он обладает большей прочностью и плотностью, меньшим влагопоглощением;
• пенополиуретан (ППУ). Один из самых технологичных, качественных и дорогих утеплителей;
• насыпные материалы (опилки, керамзит, шлак и т.п.).

Перед тем, как утеплить чердак частного дома одним из приведенных утеплителей, необходимо определиться какой из них будет наиболее рациональным. К примеру, бывает попросту невозможно хорошо уложить плиты минеральной ваты. Для такого случая лучше использовать сыпучие утеплители, которые заполнят все пустоты и неровности.

Утепление минеральной ватой своими руками встречается достаточно часто из-за хороших теплоизоляционных и звукоизолирующих свойств. Перед укладкой минваты на пол чердака укладывается пароизоляция для предотвращения попадания влаги из нижних помещений.

Чаще всего минвату укладывают в два слоя. Сверху также укладывают пароизоляцию и уже потом делают черновой пол для передвижения по чердаку.

Утепление пенополистиролом (пенопластом) также рекомендуют производить с подкладкой под него слоя пароизоляционной мембраны. Влагопроницаемость этих материалов хоть и незначительна, но лучше подстраховаться и избавиться от возможных будущих трудностей. Для самостоятельного утепления на холодном чердаке лучше использовать пенополистирольные плиты, так как они прочнее, чем пенопласт.

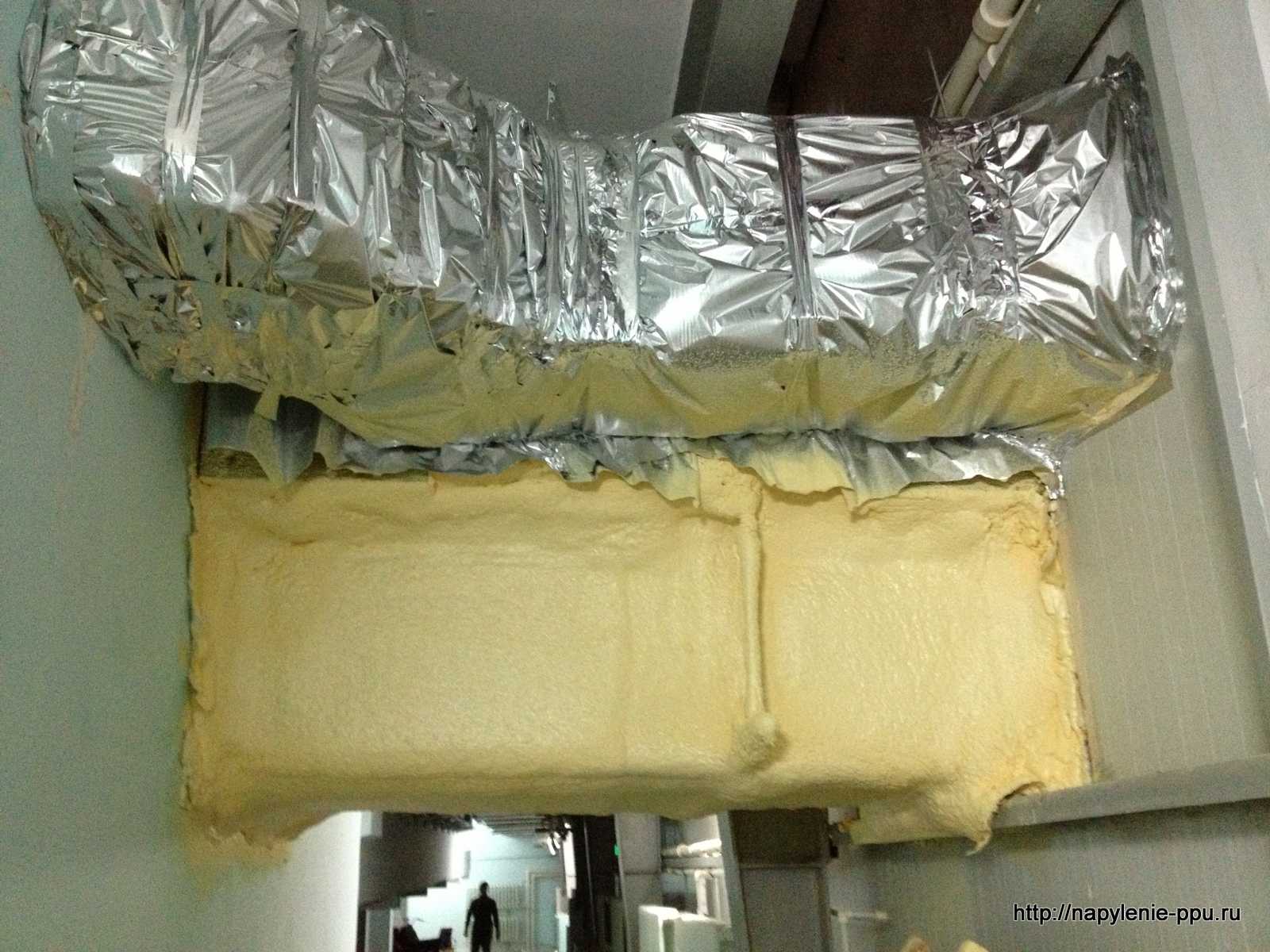

Утепление нежилого чердака пенополиуретаном (ППУ) является наиболее эффективным и качественным способом для деревянного частного дома. Основные преимущества пенополиуретана следующие:

• абсолютная бесшовность. После нанесения ППУ создается монолитный слой теплоизоляции;
• экологичность. Материал не содержит летучих компонентов, которые могут выделяться при его эксплуатации;
• высокая адгезия. ППУ сцепляется практически с любыми поверхностями кроме полиэтилена и фторопластовых поверхностей;
• ППУ обладает одним из самых низких коэффициентов теплопроводности;

Однако стоит учитывать, что материал должен наноситься на сухие поверхности с температурой от +10 °С. Кроме этого самостоятельно нанести ППУ не получится. Для этого потребуется оборудование и специалисты, которые смогут правильно подобрать содержание компонентов и настроить оборудование. Поэтому для утепления чердака этим материалом потребуются существенные финансовые вложения.

Наиболее старым и проверенным способом утепления чердачного перекрытия своими руками является теплоизоляция насыпными материалами. Перед засыпкой материала укладывается подкладочный слой – пергамин, пароизоляционная мембрана и т.п. Здесь все зависит от конкретного вида утеплителя и технологии его подготовки перед непосредственной укладкой на перекрытие чердака.

При утеплении стен на чердаке, если таковые имеются, можно использовать все вышеприведенные материалы. Исключение составляют лишь насыпные материалы, которые, по понятным причинам, для теплоизоляции стен не подходят.

Нужно ли утеплять вентиляционную трубу на крыше

Утепление необходимо для избавления от самого главного бича труб – конденсата. Неутепленная труба обречена постоянно покрываться влагой на внутренней поверхности вентканала. Стекающий конденсат будет обязательно просачиваться через стыки и пропитывать стены и перекрытия. Последствия: сырые стены и потолки, плесень, обрушение штукатурки и т.д.

Главный вопрос: зачем?

На саму трубу конденсат оказывает воздействие в зависимости от материала, из которого она изготовлена:

Другая опасность, грозящая зданию из-за конденсата в вентканалах – намерзание инея за пределами теплого помещения. Если морозы крепкие и длительные, только из-за этого явления просвет в вентканале может сузиться до нуля.

Появляется конденсат по двум причинам:

1. Насыщение воздуха в жилом помещении парами воды из-за текущих занятий: приготовления пищи, стирки, а также от дыхания. Бытовая техника при работе также может являться источником паров воды: утюги, микроволновые печи, увлажнители воздуха и т.д.
2. На производстве оборудование может являться постоянным источником паров воды, поступающих в вентиляционные каналы.

Количество пара, который может постоянно находиться в воздухе, прямо зависит от температуры. Чем выше температура воздуха, тем больше пара в нем может быть. Перемена температуры даже незначительно приводит к уменьшению способности воздуха удерживать в себе воду в парообразном состоянии, вот почему при охлаждении воздуха на выходе вентканала обязательно осаживается конденсат.

Где надо утеплять?

Ответ прост: там, где происходит перепад температуры. Когда вентиляционная труба проходит сквозь капитальную стенку здания, отверстие отделывается теплоизоляцией, а сама труба утепляется до самого рефлектора. Например, при выводе вентиляционной трубы частного дома через неотапливаемый чердак на крышу, утеплять необходимо точку прохождения через потолок самого верхнего этажа, а саму трубу до ее выхода на кровлю.

Там, где температура стенок вентканала меняется происходит выпадение конденсата. Эта точка называется также «точкой росы». Именно от нее и укладывается утепление. Расчет положения этой точки – первый этап в проектировании утепления.

Несколько иначе дело обстоит с приточной вентиляцией. Количество выпадающего на ее наружных стенках приточного вентканала находится в прямой зависимости от длины вентиляционного канала и особенностей его монтажа. Здесь может потребоваться утепление не только труб, но и клапанов.

Следует отметить, что утепленные клапаны требуются, главным образом, в очень просторных помещениях (офисах, складах, производственных цехах).

Внешне он выглядит как регулируемые жалюзи, способные ограничить воздушный поток и увеличить температуру подаваемого воздуха при помощи трубчатых нагревателей.

Регулировать скорость подачи воздуха через клапан возможно ручным способом при помощи специальных рычагов, либо посредством простой электроприводной системы. Типичный пример технических характеристик такого клапана: сечение до 3,5 кв.м. и мощность обогревающих ТЭНов – до 8 кВт. При этом при столь большой площади сечения ТЭНы не смогу сколько-нибудь заметно изменить температуру подаваемого воздуха, их задача иная: нагреть створки клапана, чтобы предотвратить их обледенение и аварию.

С помощью таблицы легко определить при расчетной температуре воздуха внутри помещения и известной средней величине влажности воздуха, где именно будет находиться «точка росы». Там, где стенка воздуховода охладится до указанной в таблице температуры.

Материалы для утепления вентиляционной трубы

Так выглядят правильно изолированные трубы вентиляционной системы на чердаке

Должны соответствовать данным критериям:

• Негорючесть.
• Хорошие теплоизоляционные качества.
• Бюджетность.

Рассмотрим наиболее часто используемые для этой цели материалы.

Минеральная вата

Утеплитель — минеральная вата

Имеет свои положительные стороны:

• Самый недорогой и доступный утеплитель.
• Пожаробезопасна.

Существуют и отрицательные аспекты:

• Процесс утепления минеральной ватой довольно сложный. Сначала она оборачивается вокруг трубы, потом вокруг ваты оцинковка или фольга, затем конструкция должна быть стянута бандажом.
• Со временем слеживается. Из-за этого образуются открытые участки между утеплителем и поверхностью трубы.
• Вата может лишиться своих теплоизоляционных свойств при резком повышении уровня влажности.

Важно! Минеральная вата токсична для человека! При установке необходимы защитные средства

Пенопласт

Пенопластовая изоляция для труб

Для теплоизоляции труб используются готовые разъемные конструкции из пенополистирола.

Достоинства пенопласта:

• Прост в монтаже: готовая труба имеет соединения шип-паз. Конструкция надевается на трубу и прижимаются друг к другу, тем самым образуя крепкое соединение.
• Не меняет свои характеристики из-за резкого повышения/понижения уровня влажности.
• Бюджетность.

Недостатки пенопласта:

• Горючесть. Также во время горения из пенополистирола выделяется токсичные для человека пары.
• Готовые формы невозможно применять на поворотах, подходит только для открытых прямых участков трубы.

Пенополиуретан и пенополипропилен

Пенополиуретановая оболочка для утепления стальных труб

Конструкция схожа с трубой из пенопласта

• Отличаются высокой ценой.
• Отличаются особой механической прочностью.
• Требуют дополнительного слоя при монтаже: необходимо использовать бандаж из вязальной проволоки.

Вспененный полиэтилен

Довольно распространённое решение и недорогое

Представляет собой трубки с разным диаметром и размером.

Преимущества:

• Легок в монтаже — его необходимо просто надеть на трубу.
• Не подвержен внешнему механическому воздействию.
• Структура вспененного полиэтилена делает невозможным появление грызунов.

Для жителей преимущественно холодного климата подойдут следующие материалы:

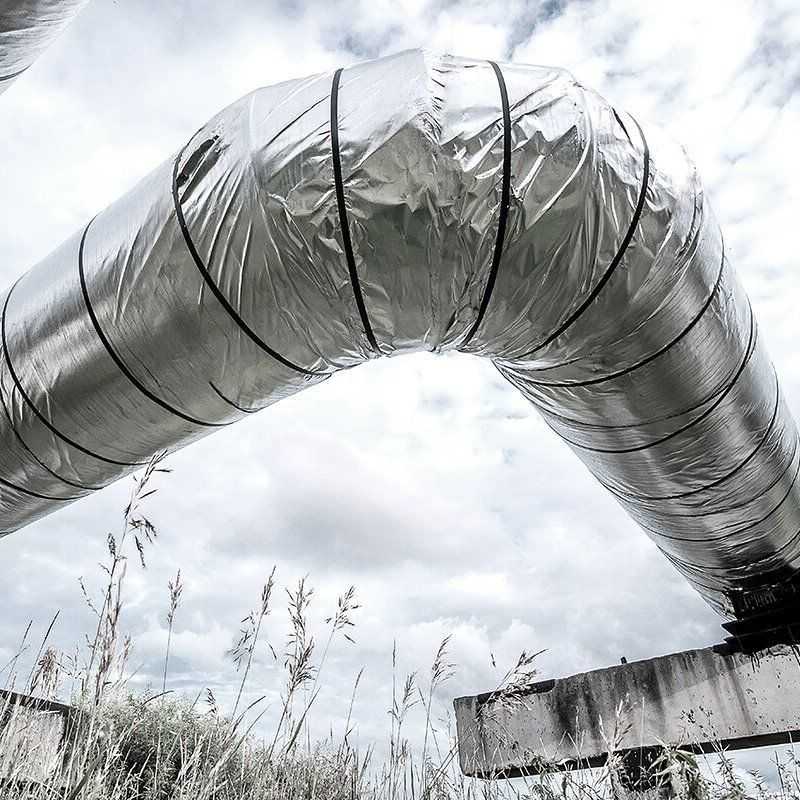

1. Пенофол — пенополиэтилен со слоем алюминиевой фольги. Использование пенофола предотвращает накопление пыли и прочих видов загрязнений.
2. Самоклеящийся утеплитель на основе пенополиэтилена. Данный материал очень легок в монтаже: необходимо удалить защитную пленку и прижать его к поверхности трубы. Для большей изоляции его возможно наклеить в два и более слоев.

Так выглядят вентканалы, теплоизолированные пенофолом

Из этого материала вы узнали некоторые особенности вентиляционной трубы на чердаке или крыше и познакомились с различными видами материалов. Дальнейший выбор предстоит сделать вам.

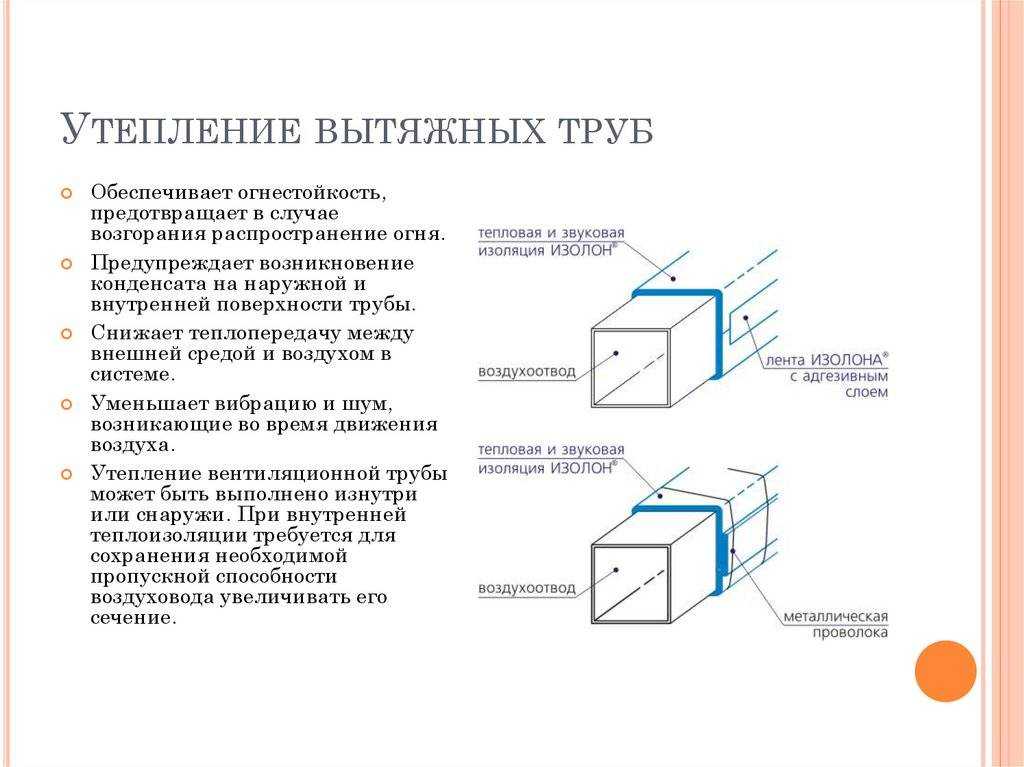

Внутренняя и наружная изоляция: за и против

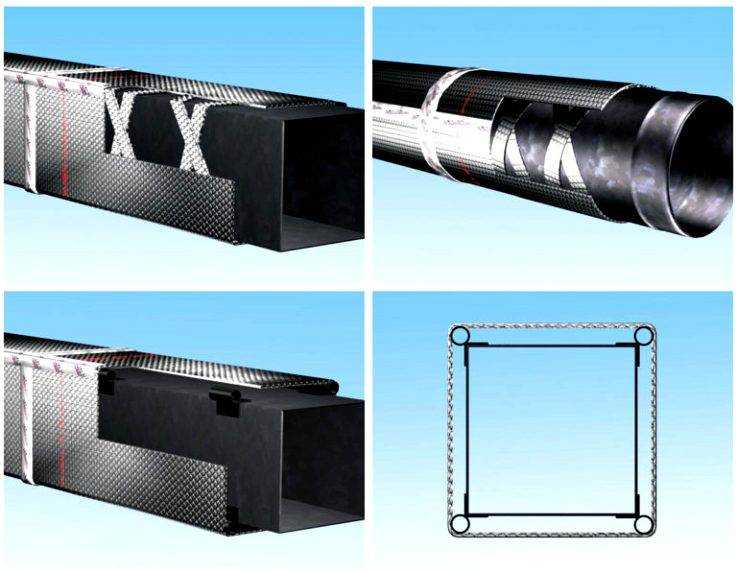

Существуют два варианта размещения утеплителя на поверхности воздухопроводов. Его можно вставить во внутреннее пространство вентиляционной трубы или закрепить снаружи.

На практике теплоизоляция для воздуховодов предполагает использование обоих способов укладки защитных материалов. Они применяются только на тех участках трасс вентканалов, где вероятно появление конденсата.

Каждый из названных вариантов имеет свои преимущества и недостатки. Полезно будет рассмотреть их более подробно.

Внутренняя облицовка

Для устройства облицовки утеплителем изнутри нужно предварительно убедиться, что внутренний диаметр воздуховода будет достаточным для оптимального функционирования вентиляции.

То есть необходимо сделать поправку на уменьшение площади пропускного отверстия за счет защитного материала.

Монтаж внутренней теплозащиты более сложен, чем ее устройство снаружи. Но это окупается тем, что такая изоляция тепловентиляционных труб защищена металлическими стенками воздухопровода.

Таким образом, материал предохраняется от воздействия внешней температуры и случайного механического разрушения.

Утеплитель не должен впитывать воду. Его поверхность, обращенная к воздушному потоку, должна быть гладкой, чтобы не создавать препятствий для движения воздушных масс.

Изоляция внешней стороны

Утепление и теплоизоляцию воздуходов реально выполнить самому

Этот способ позволяет не уменьшать внутреннее пространство воздуховода. Утеплитель для воздуховодов вентиляции монтируется снаружи, что требует гораздо меньших трудозатрат, чем в предыдущем случае.

Поскольку материал напрямую взаимодействует с атмосферой, требования к его свойствам более жесткие. Утеплитель должен обладать паронепроницаемостью, то есть не впитывать воду.

Вместе с тем он должен быть негорючим, чтобы удовлетворять требованиям противопожарной безопасности. Так как материал находится снаружи воздушного канала, он должен быть устойчив к механическому воздействию.

И, наконец, он должен препятствовать развитию вредных микроорганизмов.

Правила, обязательные к исполнению

1. Монтаж гибких и полугибких воздуховодов осуществляется при полном растяжении.
2. Воздушный рукав не должен провисать ни на одном участке – на каждом прогибе теряется давление.
3. Заземление воздуховода – в обязательном порядке: в процессе эксплуатации в линии накапливается статическое электричество.
4. При работе вентиляционной системы воздух в каналах движется по спирали (аэродинамика), это нужно учесть при проектировании и монтаже.
5. На вертикальных участках магистрали длиной более 2 этажей нельзя использовать гибкие воздуховоды.
6. В помещениях ниже уровня земли (подвальные, цокольные этажи), при контакте с землей, в бетонных конструкциях, проходящих через напольные/потолочные перекрытия – только жесткие воздуховоды.
7. Если воздуховод получил повреждения при монтаже – его следует заменить. Это же касается наружного теплоизоляционного покрытия.
8. При прохождении сквозь стены необходимо использовать переходники и металлические гильзы.
9. При резком повороте аэродинамические свойства трубы снижаются, радиус поворота должен быть не меньше, чем два диаметра воздуховода.

Огнезащита

Любое покрытие должно быть устойчиво к действию пламени. Поэтому дополнительно применяется специальная огнезащита, которая защищает от огня. Это могут быть плиты и пришивные маты из минеральной ваты, цилиндрическая изоляция из базальтового волокна. Первые используются для вентканалов с квадратным или круглым сечением, вторые – с круглым. Если в здании случится пожар, такая защита позволит сохранить воздуховоды.

Между собой ее элементы соединяются с помощью стальной проволоки. Если трубопровод большой протяженности, необходимо крепить огнезащиту к потолку или другим прочным строительным конструкциям. При этом применяют металлическую проволоку или специальные пластины из стали. Как именно должна фиксироваться противопожарная защита, оговаривается в строительных и противопожарных нормативных документах. Чтобы закрепить огнезащиту на конструкциях строения или сооружения, применяют металлические шпильки.

В случаях, когда расстояния от трубопровода до потолка из огнестойкого материала не хватает для того, чтобы разместить пожарную изоляцию, можно не изолировать верхнюю поверхность канала.

В качестве альтернативы все чаще используются специальные составы на основе антипиренов – веществ, замедляющих горение в случае возникновения возгорания. Под влиянием высокой температуры такое покрытие вспучивается, формируется барьер, не позволяющий огню распространяться. За счет небольшой толщины слоя оно может применяться почти во всех ситуациях.

Типы вентиляционных систем

Вентсистемы делятся по принципу работы на вытяжные, приточные, приточно-вытяжные. Отличий в монтаже теплоизоляции для них нет. По месту установки системы вентиляции бывают бытовые и промышленные. Площадь, воздухообмен трубопроводов, объем вредных испарений на производстве во много раз выше, чем в жилом, офисном или торговом помещении — требуется более мощное оборудование. Еще одно отличие — в бытовых вентсистемах чаще используют пластиковые трубы, в промышленных металлические оцинкованные.

Особенно нуждаются в защите от конденсата именно металлические венттрубы. В процессе резки на куски нужной длины слой оцинковки нарушается. От контакта с влагой металл быстро ржавеет, труба приходит в негодность в течение 2 — 3 лет.

Рис.3 Промышленная вентсистема

Базальтовая вата

базальтовая вата для утепления дымохода Состав из волокон горных пород в расплавленном виде. Утеплитель минеральной группы, чьи свойства усовершенствованы. Продаётся в форме плит и матов, как и другие разновидности. Монтаж тоже предполагает те же действия, что и в случае с минватой. Дымоход можно надёжно защитить.

Некоторые производители занимаются выпуском готовых цилиндров из базальтового волокна, которые ускоряют монтаж. Присутствует фольгированное покрытие, либо изделия выполняются без него. Цена более высокая по сравнению с минватой. Дешёвые марки могут быть опасны для здоровья окружающих людей.

Преимуществ у материала больше:

1. Высокий коэффициент теплоизоляции.
2. Долговечность.
3. Пожаробезопасность.

Алюминиевая фольга с одной стороны и специальные водоотталкивающие составы обеспечивают дополнительную защиту. Даже кровля иногда допускает такое утепление.

Советы специалистов

Если трубы проходят в закрытом помещении, верхний защитный слой можно не ставить

Основные рекомендации для изоляции вентиляционных каналов:

При утеплении на открытом воздухе минеральной ватой требуется создание качественной гидроизоляции. Для этого может использоваться рубероид.
В случае использования скорлуп из ППС или ППУ в темном помещении (подвал, чердак), верхний покровный слой можно не устанавливать.
Пластиковые изоляторы нельзя крепить на битум или битумный праймер
Он нарушает структуру, из-за чего скорлупа может треснуть.

Особое внимание уделяется гидроизоляции места прохода труб по кровле

Именно здесь скапливается весь конденсат, поэтому место важно защитить
Для гидроизоляции узла подходит мастер-флэш.
Важно уделить внимание теплоизоляции холодных воздуходувов приточной вентиляции до ввода в дом. Также утепляются отрезки труб подачи воздуха в котел или камин

Исключением являются коаксиальные дымоходы

Исключением являются коаксиальные дымоходы.

Сделать качественное утепление можно своими руками

Важно лишь правильно подобрать материал и инструменты, после чего сделать теплоизоляцию по инструкции

https://youtube.com/watch?v=oYkRkzQGF-o
