Способы как рассчитать площадь воздуховода и фасонного изделия

Расчет воздуховодов

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

Sс — расчетная площадь сечения воздуховода, см²;

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

Расчет нормального воздухообмена для эффективной вентиляции квартиры или дома

Итак, при нормальной работе вентиляции в течение часа воздух в помещениях должен постоянно меняться. Действующими руководящими документами (СНиП и СанПиН) установлены нормы притока свежего воздуха в каждое из помещений жилой зоны квартиры, а также минимальные объемы его вытяжки через каналы, расположенные на кухне, в ванной в санузле, иногда – и в некоторых других специальных помещениях.

Эти нормативы, опубликованные в нескольких документах, для удобства читателя объединены в одну таблицу, показанную ниже:

Тип помещения	Минимальные нормы воздухообмена (кратность в час или кубометров в час)
	ПРИТОК	ВЫТЯЖКА
Требования по Своду Правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения с постоянным пребыванием людей	Не менее однократного обмена объема в течение часа	—
Кухня	—	60 м³/час
Ванная, туалет	—	25 м³/час
Остальные помещения		Не менее 0,2 объема в течение часа
Требования по Своду Правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания:
При общей жилой площади более 20 м² на человека	30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час
При общей жилой площади менее 20 м² на человека	3 м³/час на каждый 1 м² площади помещения
Требования по Своду Правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»
Спальная, детская, гостиная	Однократный обмен объема в час
Кабинет, библиотека	0,5 от объема в час
Бельевая, кладовка, гардеробная		0,2 от объема в час
Домашний спортзал, биллиардная		80 м³/час
Кухня с электрической плитой		60 м³/час
Помещения с газовым оборудованием	Однократный обмен + 100 м³/час на газовую плиту
Помещение с твёрдотопливным котлом или печью	Однократный обмен + 100 м³/час на котел или печь
Домашняя прачечная, сушилка, гладильная		90 м³/час
Душевая, ванная, туалет или совмещенный санузел		25 м³/час
Домашняя сауна		10 м³/час на каждого человека

Пытливый читатель наверняка заметит, что нормативы по разным документам несколько отличаются. Причем, в одном случае нормы устанавливаются исключительно по размерам (объему) помещения, а другом – по количеству людей постоянно пребывающих в этом помещении. (Под понятием постоянного пребывания имеется в виду нахождение в комнате 2 часа и более).

Поэтому при проведении расчетов вычисления минимального объема воздухообмена желательно проводить по всем доступным нормативам. А затем – выбрать результат с максимальным показателем – тогда ошибки точно не будет.

Провести быстро и точно расчет притока воздуха для всех помещений квартиры или дома поможет первый предлагаемый калькулятор.

Калькулятор расчета требуемых объемов притока воздуха для нормальной вентиляции

Как видите, калькулятор позволяет провести вычисления и от объёмов помещений, и от количества постоянно пребывающих в них людей. Повторимся, желательно провести оба расчета, а затем выбрать из двух получившихся результатов, если они будут различаться, максимальный.

Проще будет действовать, если заранее составить небольшую таблицу, в которой перечислены все помещения квартиры или дома. А затем в нее вносить полученные значения притока воздуха – для комнат жилой зоны, и вытяжки – для помещений, где предусмотрены вытяжные вентиляционные каналы.

К примеру, это может выглядеть так:

Помещение и его площадь	Нормы притока		Нормы вытяжки
	1 способ – по объему комнаты	2 способ – по количеству людей	1 способ	2 способ
Гостиная, 18 м²	50		—	—
Спальная, 14 м²	39		—	—
Детская, 15 м²	42		—	—
Кабинет, 10 м²	14		—	—
Кухня с газовой плитой, 9 м²	—	—	60
Санузел	—	—		—
Ванная	—	—		—
Гардероб-кладовая, 4 м²				—
Суммарное значение				177
Принимаемое общее значение воздухообмена

Затем суммируются максимальные значения (они в таблице для наглядности выделены подчёркиванием), отдельно для притока и для вытяжки воздуха. А так как при работе вентиляции должно соблюдаться равновесие, то есть сколько воздуха в единицу времени поступило в помещения – столько же должно и выйти, итоговым выбирается также максимальное значение из полученных двух суммарных. В приведенном примере – это 240 м³/час.

Этот значение и должно быть показателем суммарной производительности вентиляции в доме или квартире.

Цветочная клумба в тени под деревом

То, какое количество света пропускают кроны высоких насаждений, зависит от сезона года, а также от вида растений. Тень может быть:

• постоянной (если деревья, например, растут с северной стороны здания, что делает попадание под них прямых лучей почти невозможным);
• рассеянной (при прохождении света через разреженные кроны высоких деревьев);
• периодической (когда в первой или второй половине дня местность всё-таки освещается солнцем).

Перед тем, как выбрать место для будущей клумбы, обязательно следует проанализировать данный параметр. На сильно затенённых участках почва, как правило, плохо просыхает. Излишняя сырость придётся по нраву не многим растениям сада.

Цель выполнения расчетов

Последняя особенность определяет нюансы, создаваемые движением воздуха и взаимодействием воздушной лавины со стенами. Последняя особенность определяет нюансы, создаваемые движением воздуха и взаимодействием воздушной лавины со стенами.

• металлическими — это может быть черная сталь, оцинкованная, нержавейка;
• алюминиевыми гибкими гофрированными;
• пластиковые вентканалы — гибкие и жесткие;
• тканевыми.

Воздуховоды могут иметь круглое, прямоугольное или овальное сечение. Последние не так популярны, как первые два.

Даже если система вентиляции спроектирована правильно, ошибка в выборе сечения воздуховодов может привести к плохой циркуляции воздуха.

Результатом таких ошибок является повышенная влажность, а затем появление в помещении плесени и грибка. Без правильного расчета площади всех элементов невозможно правильно выбрать элементы системы вентиляции.

Этот параметр зависит от него:

• скорость протекания воздушной массы и ее объем;
• степень герметичности соединений;
• шумность вентиляционной системы;
• электропотребление.

Правильный расчет дает возможность сэкономить деньги, так как количество материала точно определено. Но помимо финансовых аспектов, самым важным остается вентиляция, которая обеспечивает комфортные условия для людей.

Общеобъемная вентиляция

Когда выполнен расчет местной вытяжки, виды и объемы загрязнений, можно делать математический анализ нужного объема воздухообмена. Наиболее простой вариант, когда на площадке нет технологических загрязнений, и в вычисления принимаются только человеческие выделения.

В этом случае задачей является достижение санитарных норм и чистоты производственных процессов. Необходимый объем для сотрудников вычисляется по формуле:L=N*m, где L – количество воздуха в м3/час, N – число работников, m – объем воздуха на человека в течение часа. Последний параметр нормируется СНиП и составляет 30 м3/час – в проветриваемом цеху, 60 м3/час – в закрытом.

Если вредные источники существуют, то задача вентиляционной системы снизить загрязнения до предельных норм (ПДК). Математический анализ выполняется по формуле:О = Мв (Ко — Кп), где О – расход воздуха, Мв – масса вредных веществ, выделяющихся в воздух за 1 час, Ко – концентрация вредных веществ, Кп – число загрязнений в притоке.

Так же вычисляется и приток загрязнений, для этого использую следующую формулу:L = Мв / (yпом – yп), где L – объем притока в м3/час, Мв – весовое значение вредных веществ, выделяющихся в цеху в мг/час, yпом – удельная концентрация загрязняющих веществ в м3/час, yп – концентрация загрязнений из приточного воздуха.

Расчет общеобменной вентиляции производственных помещений не зависит от его площади, здесь важны другие факторы. Математический анализ для конкретного объекта — сложен, в нем нужно учитывать множество данных и переменных, следует пользоваться специальной литературой и таблицами.

1 Причины проблем с вентиляцией

Если вычисления произведены правильно, то поступление чистого воздуха нормальной влажности, а также удаление неприятных запахов будет максимально допустимым. В противоположном случае гарантировано образование плесени, грибка в ванных и туалетах, постоянная духота в кухнях и комнатах. Ситуация усугубляется тем, что практически все помещения оборудуются герметичными пластиковыми окнами без щелевой вентиляции. Приходится компенсировать недостаток свежего воздуха принудительно.

Ещё одной причиной проблем с ликвидацией отработанных масс, неприятных ароматов и избыточных водяных паров являются засоры и разгерметизация вентиляционных труб. Негативное влияние на микроклимат может оказать перепланировка помещений в том случае, если не прибегнуть к инженерной помощи при расчёте площади воздуховодов при модернизации вентиляции в соответствии с новыми параметрами.

Проще всего зафиксировать проблемы в этой системе с помощью проверки присутствия тяги. Для этого к вытяжному каналу надо поднести лист бумаги или горящую спичку. Применение открытого огня в помещениях с газовым нагревательным оборудованием не рекомендуется. Если отклонение явно заметно, то о проблемах говорить не приходится. В случае обратного результата следует выяснить причины отсутствия притока свежего воздуха и приступить к их устранению, что может потребовать заново пересчитать все параметры.

https://youtube.com/watch?v=khrWvneWBdQ

Алгоритм выполнения расчетов

При проектировании, настройке или модификации уже действующей вентиляционной системы обязательно выполняются расчеты воздуховода. Это необходимо для того, чтобы правильно определить его параметры с учетом оптимальных характеристик производительности и шума в актуальных условиях.

При выполнении расчетов большое значение имеют результаты замеров расхода и скорости движения воздуха в воздушном канале.

Расход воздуха – объем воздушной массы, поступающий в систему вентиляции за единицу времени. Как правило, этот показатель измеряется в м³/ч.

Скорость движения – величина, которая показывает, насколько быстро воздух перемещается в системе вентиляции. Этот показатель измеряется в м/с.

Если известны эти два показателя, можно рассчитать площадь круглых и прямоугольных сечений, а также давление, необходимое для преодоления локального сопротивления или трения.

Составляя схему, нужно выбрать угол зрения с того фасада здания, который расположен в нижней части планировки. Воздуховоды отображаются сплошными толстыми линиями

Чаще всего используется следующий алгоритм проведения вычислений:

1. Составление аксонометрической схемы, в которой перечисляются все элементы.
2. На базе этой схемы рассчитывается длина каждого канала.
3. Измеряется расход воздуха.
4. Определяется скорость потока и давление на каждом участке системы.
5. Выполняется расчет потерь на трение.
6. С использованием нужного коэффициента выполняется расчет потерь давления при преодолении локального сопротивления.

При выполнении расчетов на каждом участке сети воздухораспределения получаются разные результаты. Все данные нужно уравнять посредством диафрагм с веткой наибольшего сопротивления.

Вычисление площади сечения и диаметра

Правильный расчет площади круглых и прямоугольных сечений очень важен. Неподходящий размер сечения не позволит обеспечить нужный воздушный баланс.

Слишком большой воздуховод займет много места и уменьшит эффективную площадь помещения. Если выбрать слишком маленький размер каналов, будут появляться сквозняки, так как увеличится давление потока.

Для того, чтобы рассчитать необходимую площадь сечения (S), нужно знать значения расхода и скорости движения воздуха.

Для вычислений используется следующая формула:

S = L/3600*V,

при этом L – расход воздуха (м³/ч), а V – его скорость (м/с);

Используя следующую формулу, можно посчитать диаметр воздуховода (D):

D = 1000*√(4*S/π), где

S – площадь сечения (м²);

π – 3,14.

Если планируется установка прямоугольных, а не круглых воздуховодов, вместо диаметра определяют необходимую длину/ширину воздушного канала.

Все полученные значения сопоставляют со стандартами ГОСТ и выбирают изделия, наиболее близкие по диаметру или площади сечения

При выборе такого воздуховода в расчет берется примерное сечение. Используется принцип a*b ≈ S, где a – длина, b – ширина, а S – площадь сечения.

Согласно нормативам, соотношение ширины и длины не должно быть выше 1:3. Также следует пользоваться таблицей типовых размеров, предоставляемой заводом-изготовителем.

Чаще всего встречаются такие размеры прямоугольных каналов: минимальные габариты – 0,1 м х 0,15 м, максимальные – 2 м х 2 м. Преимущество круглых воздуховодов в том, что они отличаются меньшим сопротивлением и, соответственно, создают меньше шума при работе.

Расчет потери давления на сопротивление

По мере продвижения воздуха по магистрали создается сопротивление. Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях (Па).

Потерю давления можно снизить, увеличив сечение воздуховода. При этом может быть обеспечена примерно одинаковая скорость потока в сети

Для того, чтобы подобрать подходящую приточную установку с вентилятором нужной производительности, необходимо рассчитать потерю давления на преодоление локального сопротивления.

Применяется эта формула:

P=R*L+Ei*V2*Y/2, где

R – удельная потеря давления на трение на определенном участке воздуховода;

L – длина участка (м);

Еi – суммарный коэффициент локальной потери;

V – скорость воздуха (м/с);

Y – плотность воздуха (кг/м3).

Значения R определяются по нормативам. Также этот показатель можно рассчитать.

Если сечение воздуховода круглое, потери давления на трение (R) рассчитываются следующим образом:

R = (X*D/В) * (V*V*Y)/2g, где

X – коэфф. сопротивления трения;

L – длина (м);

D – диаметр (м);

V – скорость воздуха (м/с), а Y – его плотность (кг/ м³);

g – 9,8 м/с².

Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D = 2АВ/(А + В), где А и В – стороны.

Расчёт вытяжной вентиляции

Расчёт вытяжной вентиляции также ведётся с учетом требований сводов правил, список которых приведён выше. Например, однократный воздухообмен в магазине будет означать, что производительность вытяжной системы также должна составлять 1 объём помещения в час (150 м3/ч для рассмотренного магазина).

Однако при расчёте вытяжной вентиляции есть одна особенность. В «чистых» помещениях (офисы, кабинеты, переговорные, жилые комнаты и другие помещения с постоянным пребыванием человека) рекомендуется, чтобы расход вытяжного воздуха был на 10-30 % меньше расхода приточного воздуха. Это делается для того, чтобы «лишний» воздух уходил в смежные помещения — в коридоры и технические помещения. Тем самым обеспечивается защита от перетекания запахов из смежных помещений и жилые и офисные зоны.

Кроме того, на любом объекте есть помещения, где предусматривается только вытяжка — санузлы, душевые, технические помещения, гардеробы и другие. Как правило, нормы предписывают устраивать для них отдельные вытяжные системы. При этом расчёт вытяжных систем ведётся исходя из следующих цифр:

• Вытяжка от одного унитаза: 50 м3/ч
• Вытяжка от одной раковины: 25 м3/ч
• Вытяжка от одной душевой кабинки: 75 м3/ч
• Вытяжка из технических помещений: 1 крат.

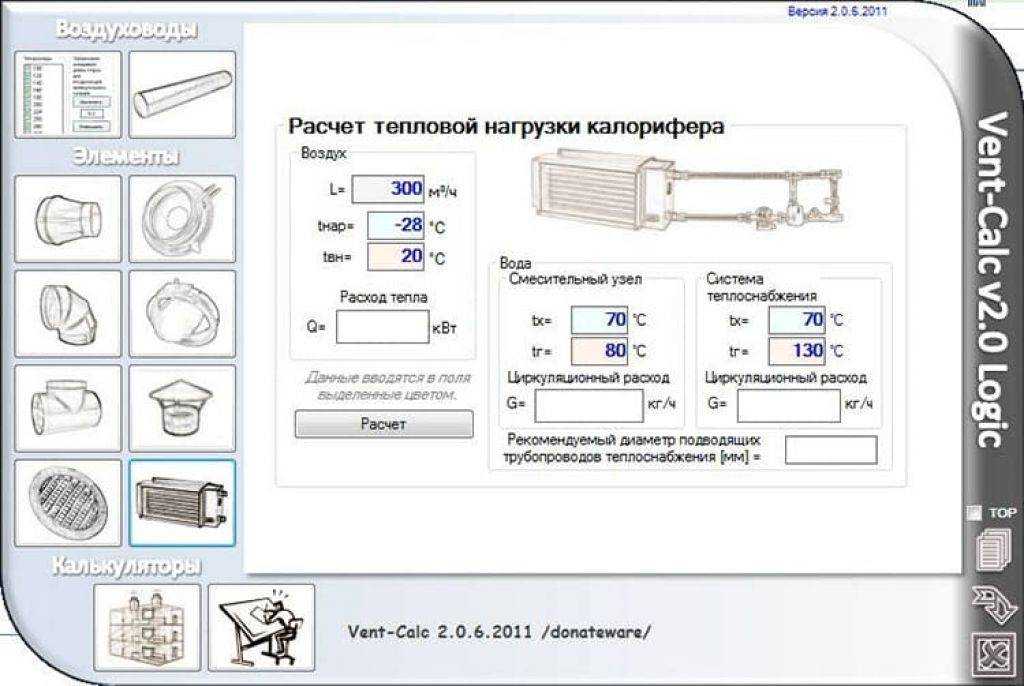

Расчёт мощности нагревания в сети

Температура воздуха, поступающего в помещения, строго регламентируется. К примеру, для жилых сооружений минимальное значение составляет +18°С. Для расчёта мощности используемого нагревательного оборудования необходимо из нормативов узнать минимальное значение температуры той климатической зоны, где расположено здание. Разница этих температур является основным фактором определения мощности нагревательного устройства. При этом, совсем не обязательно использовать максимально мощный калорифер, способный обеспечить нагрев помещения при минимальной внешней температуре. Если вентиляция имеет систему регулировки производительности, то во время максимальной нагрузки на калорифер просто снижается интенсивность подачи воздуха.

Расчёт мощности нагревательного устройства осуществляется по формуле:

Р — расчётная мощность устройства нагрева (рекуператор или калорифер), (кВт);

Δt — разница значений температуры воздуха на входе в систему вентиляции и на подаче в помещение, (°С);

Q — производительность вентиляционной системы, (м³/ч);

τv — объёмная теплоёмкость воздуха, зависит от совокупности значений влажности, температуры и давления, но принимается в качестве коэффициента 0,336 Вт × (ч/м³/°С).

Примеры использования воздуховодов в качестве декоративного элемента помещений

Естественная вентиляция расчет воздуховодов

Для прямоугольной формы воздуховодов этой концепции проветривания планируют диаметр dЭ равновесный округлому воздуховоду:

В случае использования воздуховодов сделанных не из метала, их удельные издержки давления по трению R, взятые с номограммы для стальных воздуховодов, изменяют, умножив на соответствующий коэффициент k:

• для шлакогипсовых — 1,1;
• для шлакобетонных — 1,15;
• для кирпичных — 1,3.

Избытки давления, Па, на преодоление определённых сопротивлений для разных участков вычисляется за уравнением:

• где – сумма коэффициентов противодействий на участке;
• v2/2 — динамическое напряжение, Па, взятое с нормативов.

Для создания концепции непринужденной вентиляции предпочтительно остерегаться извилистых заворотов, множественного числа задвижек и клапанов, так как утраты на местные противодействия как правило в каналах воздуховодов достигают вплоть до 91% от всех затрат.

Естественная вентиляция содержит небольшой радиус воздействия и среднюю результативность для комнат излишками тепла в которых соввем малы, что возможно относить недостаткам, а достоинством — легкость системы, невысокая цена и простота в сервисном обслуживании.

Что включает проект

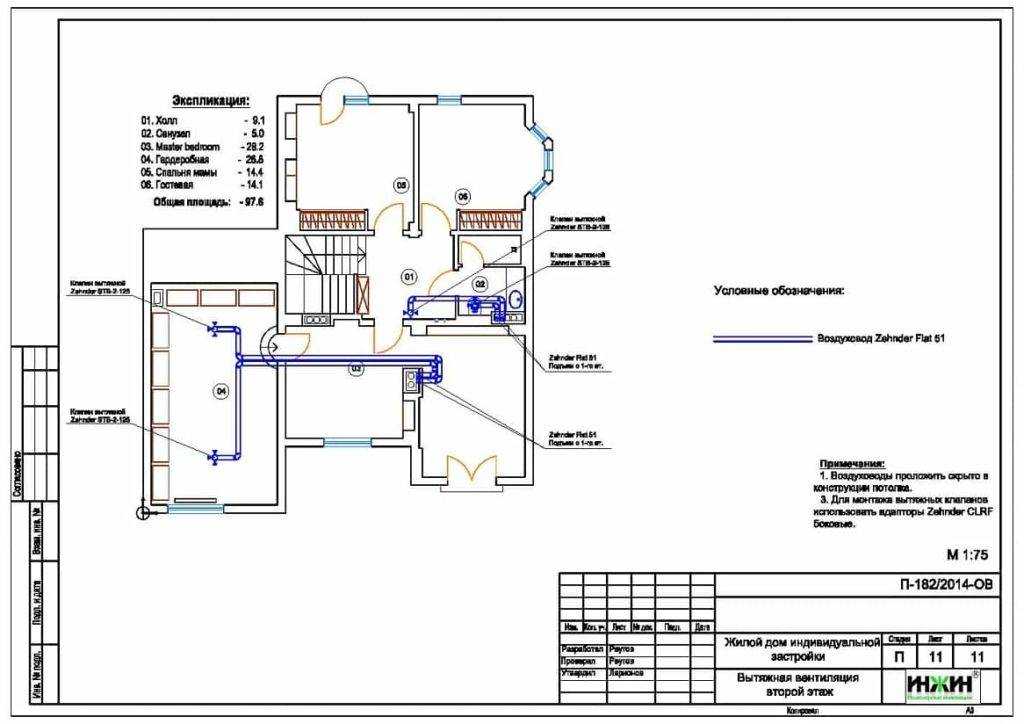

пример проекта вентиляции частного дома

Расчет вентиляции предусматривает определение того, хватит ли производительности систем для забора воздуха извне и пропускной возможности естественных воздуховодов для обеспечения пространства требуемыми по нормативу объемами свежего воздуха.

Проект должен составляться квалифицированными специалистами, так как для этого нужны специфические знания и навыки. Для определения интенсивности перетоков воздушных масс требуется не только расчет сечения воздуховодов, но и учет периметра у воздуховода.

Этапы проектирования

Формула расчета необходимого воздухообмена

Первым этапом расчета системы вентиляции помещения является определение необходимых объемов поступающего воздуха. На данном этапе необходимо знать, для приточной системы следует в дальнейшем закупать оборудование или же для монтажа вытяжки. Также требуется составить схему конвекции воздуха в помещениях.

На втором этапе проектирования вентиляции нужно определить диаметры воздуховодов с обоснованием, сможет ли требуемый расход воздуха пройти сквозь совокупное сечение патрубков.

И наконец, следует определить необходимую мощность вентиляции, от которой и зависит  интенсивность замены воздушных масс в помещениях. Этот показатель как раз и характеризуется коэффициентом кратности.

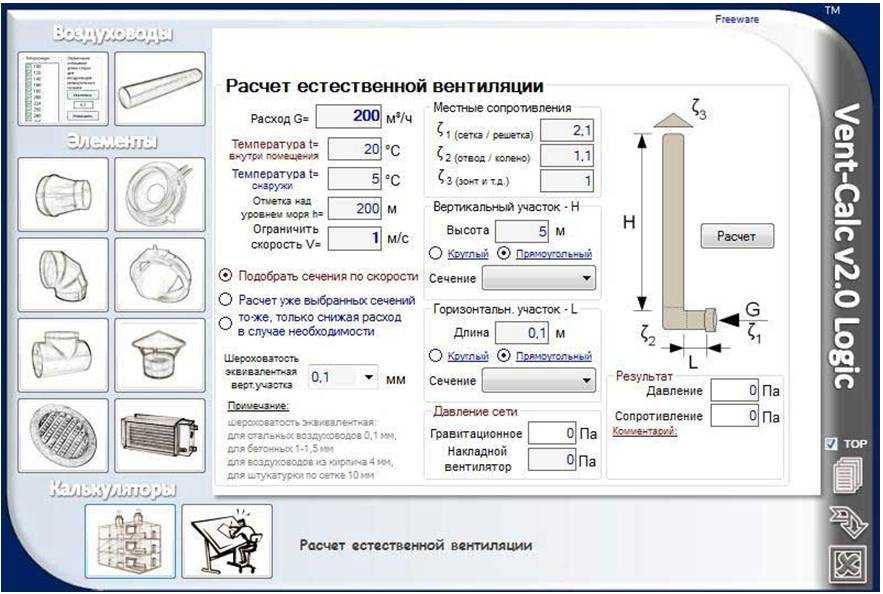

Расчет естественной вентиляции

Естественный конвекционный воздухообмен в доме происходит из-за наличия в помещениях обогревательных элементов, из-за чего холодный воздух, нагреваясь, поднимается к потолку, заставляя более холодный (остывший) воздух ниспадать к полу. Там он снова нагревается, и цикл повторяется.

Если в комнате открыть окно, то более теплый верхний слой воздуха выйдет в атмосферу, а его место займет более холодный уличный. Таков обычный механизм проветривания. Кроме того, воздух циркулирует и между помещениями дома, перетекая в комнаты с большей интенсивностью конвекции.

Дома, в которых предусмотрена конвекционная система вентиляции, обязательно должны быть оснащены шахтами естественной вытяжки (согласно нормативу – минимум 1 шахта на 72 м2 общей площади квартиры или одного этажа дома, кроме санузлов).

Рассчитать вентиляцию в данном случае означает правильно определить размеры межкомнатных отдушин или даже площади щелей под дверями, через которые будет циркулировать воздух по дому/квартире.

Грамотно рассчитанная система естественной конвекции никогда не приведет к появлению сквозняков в доме, а в комнатах всегда будет свежий воздух и нормальная влажность. Добиться этого можно только при помощи высококвалифицированных специалистов-разработчиков и использовании специальных программ.

Расчет вытяжной и приточной вентиляции

Главным отличием приточной вентиляции от вытяжной является неспособность первой качественно проветрить помещение, удалив из него, к примеру, остатки ядовитых газов. Расчет вентиляции, в которой воздух принудительно только подается в помещение, а наружу он выходит уже в пассивном режиме, например, через капитальную вентиляционную шахту, строится на определении объемов воздуха, которым требуется снабдить все помещения дома или квартиры.

Для этого нужно учесть количество человек, которые пользуются каждой комнатой, а также площадь самих помещений.

Вытяжная вентиляция удаляет использованный воздух из помещений. Методика расчета такой системы подразумевает определение объемов и интенсивности межкомнатных перетоков воздуха, то есть расчет совокупного сечения отдушин и щелей, чтобы воздушные массы, которые затягиваются в помещение извне, перед тем, как попадут в вытяжной вентилятор, смогли бы сначала обновить атмосферу во всех комнатах.

И наконец, расчет приточно-вытяжной вентиляции. Как рассчитать систему вентиляции, обеспечивающую и искусственное нагнетание воздуха, и искусственное отведение? В сущности, это и не нужно.

Главное, чтобы объем поступающего во все комнаты воздуха был равен объему выводимого. А это легко сбалансировать подбором мощности и производительности вентиляторов. И если площадь сечения воздуховодов будет одинаковой, то проект можно считать исполненным.

Однако здесь возникают проблемы изменения этой самой производительности вентиляторов. Со временем все агрегаты, которые работают непрерывно, изнашиваются. Во всех вращающихся узлах, к примеру, выходят из строя подшипники.

Поэтому именно при монтаже приточно-вытяжной вентиляции крайне важно использовать высококачественное нагнетающее оборудование и обеспечить его сервисным обслуживанием. Только так можно сохранить баланс притока свежего и отведения отработанного воздуха

Потери давления

Находясь в воздуховоде вентиляционной системы воздух испытывает некоторое сопротивление. Чтобы его можно было преодолеть, в системе должен быть соответствующий уровень давления. Общепринято, что давление воздуха измеряется в собственных единицах — Па.

Все необходимы расчёты проводятся с помощью специализированной формулы:

P = R * L + Ei * V2 * Y/2,

Здесь P – давление; R – частичные изменения уровня давления; L – общие размеры всего воздуховода (длина); Ei – коэффициент всевозможных потерь (суммировано); V – скорость воздуха в сети; Y – плотность воздушных потоков.

Ознакомится со всевозможными условными обозначениями, встречающимися в формулах, возможно при помощи специальной литературы (справочников). При этом, значение Ei уникально в каждом отдельном случае из-за зависимости от определённого типа вентиляции.

Общие сведения для вычисления площади сечения

Площадь воздуховода рассчитывается с использованием различных значений:

1. На соответствие санитарно-гигиеническим параметрам (СанПиН).
2. По количеству проживающих.
3. По площади комнат.

Результат может быть получен как для отдельной комнаты, так и для всего дома. Существуют специальные программы с алгоритмами для этих расчетов. Другим методом расчета является использование формул.

Площадь поперечного сечения воздуховода выбирается таким образом, чтобы воздух двигался примерно с одинаковой скоростью по всей длине воздуховода. Объем воздуха изменяется по длине системы, поэтому сечение воздуховода должно увеличиваться по мере увеличения объема воздуха.

Если посмотреть на вентиляцию, то площадь поперечного сечения увеличивается тем больше, чем ближе вы находитесь к вентилятору. Это единственный способ обеспечить приблизительно одинаковую скорость воздушной массы по всему воздуховоду.

При увеличении площади поперечного сечения скорость воздуха уменьшается. Аэродинамический шум также снижен. Недостатками являются громоздкая конструкция, что делает невозможным установку на крыше, и более высокая стоимость.

Если это невозможно, можно предпочесть прямоугольный воздуховод, так как его высота меньше. Круглые изделия, с другой стороны, проще в установке и имеют множество преимуществ.

Поскольку круглые воздуховоды не всегда легко интегрировать в интерьер, а более эстетичные прямоугольные воздуховоды стоят дорого, альтернативой являются овальные воздуховоды. Они эргономичны и эффективны.

Выбор зависит от приоритетов пользователя. Если приоритетами являются энергосбережение, минимальный уровень шума и возможность установки сети большого размера, круглые воздуховоды — лучший выбор.

При определении окончательного размера воздуховода необходимо позаботиться об определении периметра воздуховода как такового:

1. Обеспечивается температурный режим в помещении. Там, где существует избыток тепла, предусмотрено его удаление, а там, где наблюдается недостаток, сведены к минимуму его потери.
2. Скорость перемещения воздуха никаким образом не снижает уровень комфорта людей, находящихся в помещении. В районах рабочих зон обязательно присутствует очистка воздуха.
3. Вредные химсоединения и взвешенные частицы, присутствующие в воздухе, находятся в объеме, соответствующем ГОСТу 12.1.005-88.

Для отдельных помещений обязательным условием выбора площади воздуховода является то, что он должен постоянно поддерживаться и исключать подачу наружного воздуха.

Потери давления должны быть учтены при расчете сопротивления воздуховода. Для преодоления сопротивления воздушного потока требуется достаточное давление воздушной массы, проходящей через систему воздуховодов.

К категории помещений, где требуется высокое давление, относятся подвалы и помещения, в которых могут накапливаться опасные вещества.

Расчёт сопротивления сети воздуховодов

При расчёте общего сопротивления системы вентиляции необходимо учитывать показатели потери давления как на прямых участках, так и в местах наибольшего сопротивления.

При этом необходимо учитывать как форму, так и материал изготовления воздуховодов. Наиболее распространёнными являются изделия из:

• оцинкованная жесть толщиной 0,4-0,6 мм;
• нержавеющая сталь – встречается довольно редко, в основном на предприятиях химической, фармацевтической и пищевой промышленности;
• металлопластиковые – состоят из слоя вспененного пенополиуретана или полиэтилена, расположенного между двумя слоями гофрированного алюминия. Отличается небольшим весом и высокими звуко- и теплоизоляционными характеристиками (коэффициент теплопроводности не превышает 0,019 Вт/(м°К)).
• гибкие воздуховоды – имеют круглое сечение, состоят из нескольких слоёв алюминия, ламинированного полиэфирной пленкой, на каркасе из стальной проволоки. Имеют ограничения по длине использования, так как обладают высоким аэродинамическим сопротивлением.

Фасонные изделия из полимеров
