Расчет систем вентиляции

Последствия плохой вентиляции

При неправильной организации системы притока свежего воздуха в помещениях будет ощущаться нехватка кислорода и повышенная влажность. Ошибки в конструировании вытяжки чреваты появлением копоти на стенах кухни, запотеванием окон и появлением грибка на поверхности стен.

Запотевание окон при недостаточной вытяжке

При этом нужно учитывать, что для монтажа системы вентиляции могут использоваться трубы круглого или квадратного сечения. При удалении воздуха без применения специальных устройств целесообразно устанавливать круглые воздуховоды, так как они прочнее, герметичнее и отличаются хорошими аэродинамическими характеристиками. Квадратные трубы лучше использовать для принудительной вентиляции.

Когда возможности индивидуального расчета нет

Бывают случаи, когда времени или возможности произвести пробные погружения в сопровождении инструктора нет. Тогда берут общие показатели. Расчеты проводятся «с запасом» – он должен покрыть все индивидуальные особенности. Даже комплекция человека играет большую роль. Например, ныряльщик, весящий 80 кг, на поверхности потребляет от 20 до 25 л/мин (в реальности цифры немного иные – 16-22 л/мин). Эти данные актуальны для мужчин. Количество кислорода, потребляемого женщиной, еще меньше.

После делается поправка подходящего значения на глубину. Чем больше ее величина, тем выше объем необходимого воздуха. Например, если дайвер-любитель погрузится на максимальную для своего уровня глубину (50 м), ему понадобиться 40 л/мин. Это в два раза больше, чем необходимо на поверхности.

Использование программного обеспечения

Расчеты с помощью формул и таблиц могут показаться слишком сложными для людей, не имеющих опыта в проектировании систем вентиляции. Хорошим решением в такой ситуации будет использование специальных программ, которые не только упрощают процесс, но и принимают в расчет дополнительные параметры, которые сложно учесть в ручном подсчете.

В открытом доступе можно найти множество подобных программ. Например, программа Vent-Calc. Она не только подбирает нужный диаметр вентиляционной трубы, но и генерирует приближенный к реальности полный образ сети вместе со всеми основными аэродинамическими характеристиками.

В расчетах используется сразу несколько параметров: температура, расход воздуха, скорость.

С помощью программы можно провести следующие расчеты:

Среди аналогичных программ можно назвать:

1. CADvent;
2. Ventmaster.

Расчет воздухообмена

движение потоков воздуха при разных схемах вентиляции

Если в помещении нет ядовитых выделений или их объем находится в допустимых пределах, воздухообмен или нагрузка на вентиляцию рассчитывается по формуле:

R=n * R1,

здесь R1 — потребность в воздухе одного сотрудника, в куб.м\час, n — количество постоянных сотрудников в помещении.

Для помещений бытового, санитарного и подсобного назначения расчет вентиляции по вредностям производится на основании утвержденных норм кратности воздухообмена:

• для административных зданий (вытяжка) — 1,5;
• холлы (подача) — 2;
• конференц-залы до 100 человек вместимостью (по подаче и вытяжке) — 3;
• комнаты отдыха: приток 5, вытяжка 4.

Для производственных помещений, в которых постоянно или периодически в воздух выделяются опасные вещества, расчет вентиляции производится по вредностям.

Воздухообмен по вредностям (парам и газам) определяют по формуле:

Q=K\(k2-k1),

здесь К — количество пара или газа, появляющееся в здании, в мг\ч, k2 — содержание пара или газа в оттоке, обычно величина равна ПДК, k1 — содержание газа или пара в приточке.

Разрешается концентрация вредностей в приточке до 1\3 от ПДК.

Для помещений с выделением избыточного тепла воздухообмен рассчитывается по формуле:

Q=Gизб\c(tyx — tn),

здесь Gизб — избыточное тепло, вытягиваемое наружу, измеряется в Вт, с — удельная теплоемкость по массе, с=1 кДж, tyx — температура удаляемого из помещения воздуха, tn — температура приточки.

Производительность по воздуху

Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.

Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинеты и т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.

Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со СНиП 41-01-2003 и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.

После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.

Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людей и по кратности и, после чего выбрать большее из этих двух значений:

1. Расчет воздухообмена по количеству людей:

   L = N * Lnorm, где

   L — требуемая производительность приточной вентиляции, м³/ч;

   N — количество людей;

   Lnorm — норма расхода воздуха на одного человека:

   •      в состоянии покоя (сна) — 30 м³/ч;
   •      типовое значение (по СНиП) — 60 м³/ч;

2. Расчет воздухообмена по кратности:

   L = n * S * H, где

   L — требуемая производительность приточной вентиляции, м³/ч;

   n — нормируемая кратность воздухообмена:
   для жилых помещений – от 1 до 2, для офисов – от 2 до 3;

   S — площадь помещения, м²;

   H — высота помещения, м;

Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:

• Для отдельных комнат и квартир — от 100 до 500 м³/ч;
• Для коттеджей — от 500 до 2000 м³/ч;
• Для офисов — от 1000 до 10000 м³/ч.

Исходные данные для расчета воздухообмена

Цель расчета – определить, сколько чистого воздуха требуется подавать в каждое помещение и какое количество отработанного удалять из него. После этого выбирают способ организации воздухообмена и для холодного времени года рассчитывают тепловую мощность, которую нужно затратить для подогрева притока с улицы. Для начала нужно определить кратность обмена для каждой комнаты жилого дома.

Значения величины кратности для кабинетов и комнат различного назначения прописаны в СНиП 31–01-2003, для удобства они приведены в Таблице 1.

В СНиПе указаны расчетные значения расхода и кратности, но для топочных количество воздуха на горение необходимо уточнять по техническим характеристикам водогрейного котла.

Что включает проект

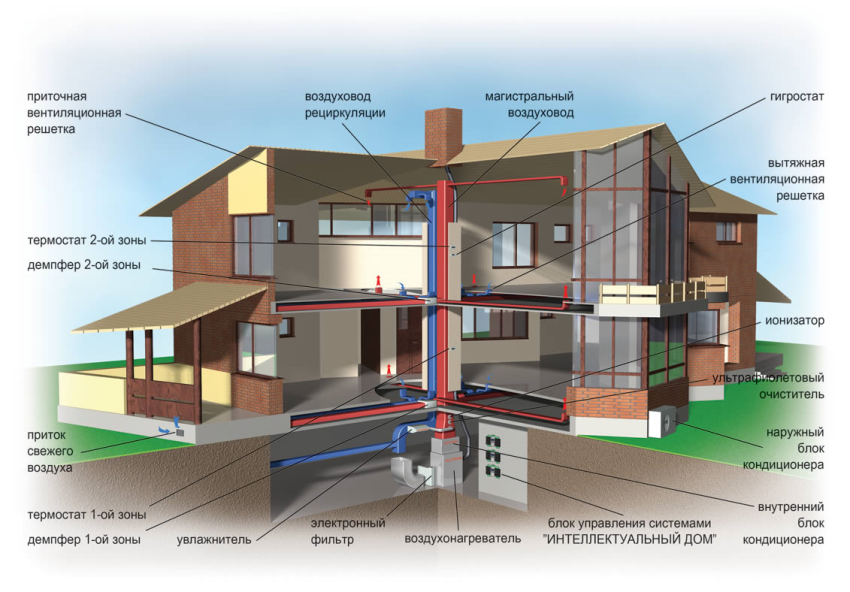

пример проекта вентиляции частного дома

Расчет вентиляции предусматривает определение того, хватит ли производительности систем для забора воздуха извне и пропускной возможности естественных воздуховодов для обеспечения пространства требуемыми по нормативу объемами свежего воздуха.

Проект должен составляться квалифицированными специалистами, так как для этого нужны специфические знания и навыки. Для определения интенсивности перетоков воздушных масс требуется не только расчет сечения воздуховодов, но и учет периметра у воздуховода.

Этапы проектирования

Формула расчета необходимого воздухообмена

Первым этапом расчета системы вентиляции помещения является определение необходимых объемов поступающего воздуха. На данном этапе необходимо знать, для приточной системы следует в дальнейшем закупать оборудование или же для монтажа вытяжки. Также требуется составить схему конвекции воздуха в помещениях.

На втором этапе проектирования вентиляции нужно определить диаметры воздуховодов с обоснованием, сможет ли требуемый расход воздуха пройти сквозь совокупное сечение патрубков.

И наконец, следует определить необходимую мощность вентиляции, от которой и зависит  интенсивность замены воздушных масс в помещениях. Этот показатель как раз и характеризуется коэффициентом кратности.

Расчет естественной вентиляции

Естественный конвекционный воздухообмен в доме происходит из-за наличия в помещениях обогревательных элементов, из-за чего холодный воздух, нагреваясь, поднимается к потолку, заставляя более холодный (остывший) воздух ниспадать к полу. Там он снова нагревается, и цикл повторяется.

Если в комнате открыть окно, то более теплый верхний слой воздуха выйдет в атмосферу, а его место займет более холодный уличный. Таков обычный механизм проветривания. Кроме того, воздух циркулирует и между помещениями дома, перетекая в комнаты с большей интенсивностью конвекции.

Дома, в которых предусмотрена конвекционная система вентиляции, обязательно должны быть оснащены шахтами естественной вытяжки (согласно нормативу – минимум 1 шахта на 72 м2 общей площади квартиры или одного этажа дома, кроме санузлов).

Рассчитать вентиляцию в данном случае означает правильно определить размеры межкомнатных отдушин или даже площади щелей под дверями, через которые будет циркулировать воздух по дому/квартире.

Грамотно рассчитанная система естественной конвекции никогда не приведет к появлению сквозняков в доме, а в комнатах всегда будет свежий воздух и нормальная влажность. Добиться этого можно только при помощи высококвалифицированных специалистов-разработчиков и использовании специальных программ.

Расчет вытяжной и приточной вентиляции

Главным отличием приточной вентиляции от вытяжной является неспособность первой качественно проветрить помещение, удалив из него, к примеру, остатки ядовитых газов. Расчет вентиляции, в которой воздух принудительно только подается в помещение, а наружу он выходит уже в пассивном режиме, например, через капитальную вентиляционную шахту, строится на определении объемов воздуха, которым требуется снабдить все помещения дома или квартиры.

Для этого нужно учесть количество человек, которые пользуются каждой комнатой, а также площадь самих помещений.

Вытяжная вентиляция удаляет использованный воздух из помещений. Методика расчета такой системы подразумевает определение объемов и интенсивности межкомнатных перетоков воздуха, то есть расчет совокупного сечения отдушин и щелей, чтобы воздушные массы, которые затягиваются в помещение извне, перед тем, как попадут в вытяжной вентилятор, смогли бы сначала обновить атмосферу во всех комнатах.

И наконец, расчет приточно-вытяжной вентиляции. Как рассчитать систему вентиляции, обеспечивающую и искусственное нагнетание воздуха, и искусственное отведение? В сущности, это и не нужно.

Главное, чтобы объем поступающего во все комнаты воздуха был равен объему выводимого. А это легко сбалансировать подбором мощности и производительности вентиляторов. И если площадь сечения воздуховодов будет одинаковой, то проект можно считать исполненным.

Однако здесь возникают проблемы изменения этой самой производительности вентиляторов. Со временем все агрегаты, которые работают непрерывно, изнашиваются. Во всех вращающихся узлах, к примеру, выходят из строя подшипники.

Поэтому именно при монтаже приточно-вытяжной вентиляции крайне важно использовать высококачественное нагнетающее оборудование и обеспечить его сервисным обслуживанием. Только так можно сохранить баланс притока свежего и отведения отработанного воздуха

Расчет размера воздуховодов

Чтобы рассчитать вентиляцию помещения, следует определить, каким будет сечение трубы, объем воздуха, проходящего через воздуховоды, скорость потока. Такие расчеты важны, так как малейшие ошибки приводят к плохому воздухообмену, шуму всей кондиционной системы или большим перерасходам финансовых средств при монтаже, электричества для работы оборудования, которое предусматривает вентиляция.

Чтобы выполнить расчет вентиляции для помещения, узнать площадь воздуховодного канала, необходимо использовать такую формулу:

Sс = L * 2,778 / V, где:

Схема эжекционной системы вентиляции.

• Sс — это расчетная площадь канала;
• L — значение расхода воздуха, проходящего через канал;
• V — значение скорости воздуха, проходящего через воздуховодный канал;
• 2,778 — специальный коэффициент, который необходим для согласования размерностей — это часы и секунды, метры и сантиметры, используемые при включении данных в формулу.

Чтобы узнать, какой будет фактическая площадь воздуховодной трубы, необходимо использовать формулу, исходя из типа канала. Для трубы круглого формата применяется формула: S = π * D² / 400, где:

• S — число для фактической площади сечения;
• D — число для диаметра канала;
• π — константа, равная 3,14.

Для труб прямоугольного формата понадобится уже формула S = A * B / 100, где:

• S — это величина для фактической площади сечения:
• А, В — это длина сторон прямоугольника.

Подбор габаритов под реальные условия

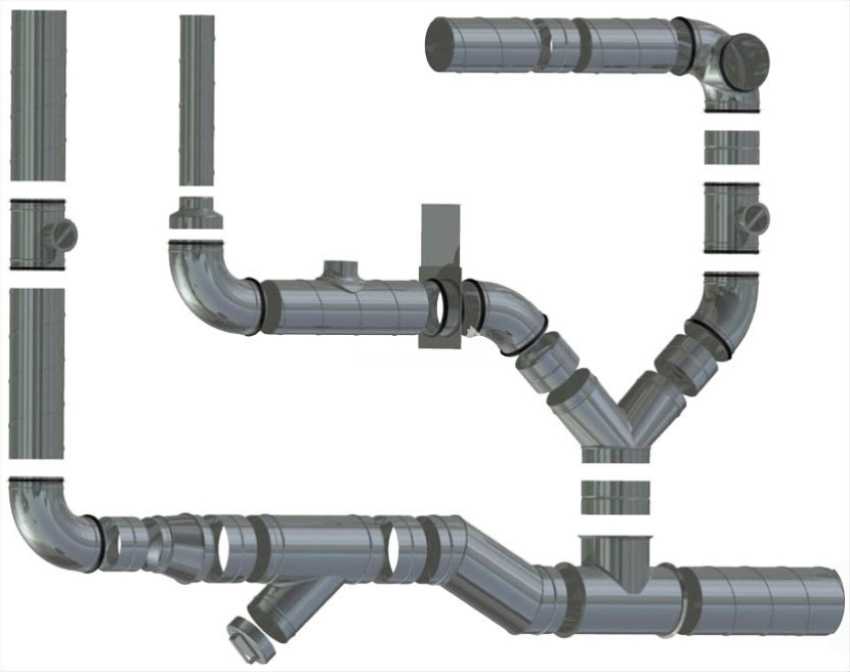

Основные виды воздуховодов.

На практике определение размера воздуховода на этом не заканчивается. Дело в том, что вся система каналов для доставки воздушных масс в помещения имеет определенное сопротивление, рассчитав которое, принимают мощность вентиляционного агрегата. Эта величина должна быть экономически обоснована, чтобы не возникал перерасход электроэнергии для работы вентиляционной системы. В то же время большие габариты каналов могут стать серьезной проблемой при их монтаже, они не должны отнимать полезную площадь помещений и находиться в пределах предусмотренной для них трассы по своим габаритам. Поэтому зачастую скорость потока на всех участках системы увеличивают, чтобы габариты каналов стали меньше. Тогда потребуется сделать перерасчет, возможно, не один раз.

Минимальное расчетное давление, развиваемое вентилятором, определяют по формуле:

H_B = ∑(Rl + Z), где:

• R — сопротивление трению 1 м воздуховода круглой формы, кгс/м2;
• l — длина участка одного размера, м;
• Z — сопротивление, возникающее в фасонных элементах и деталях системы (крестовинах, дроссельных клапанах, отводах и так далее).

http://1poclimaty.ru/youtu.be/SAwNykjmiyw

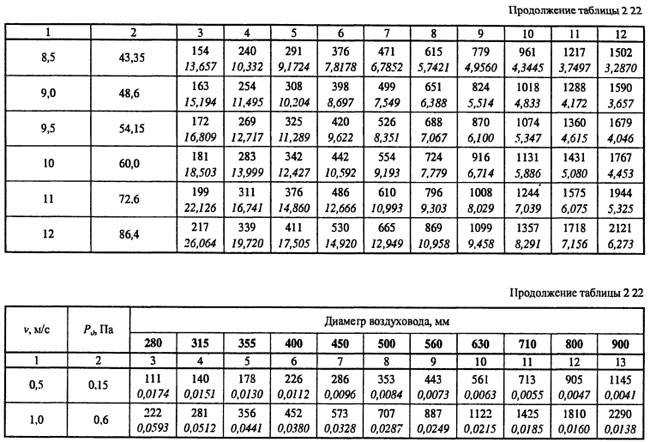

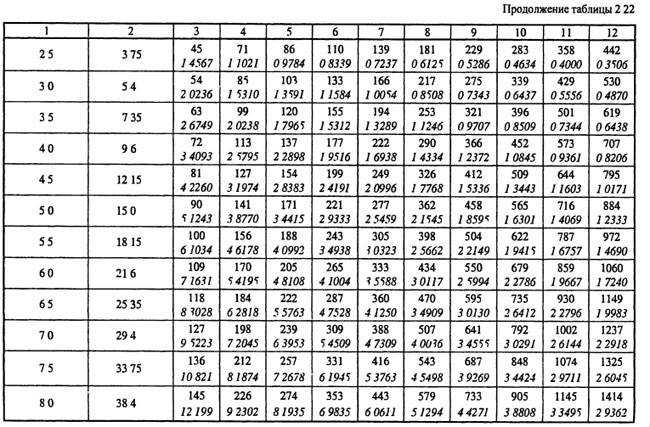

Систему разбивают на участки по такому признаку: расход воздуха на участке должен быть постоянным, в том месте, где есть ответвление и количество проходящего воздуха меняется, начинается новый участок. Каждый из них просчитывается, а результаты суммируются, что и показывает формула. Значения сопротивлений трению (R) и в элементах системы являются табличными справочными величинами, длина участка принимается по проекту или по фактическим обмерам.

Виды приточных конструкций

Назначение и классификация воздухоприемников:

• закрытый;
• открытый – отверстие для приема использованных масс воздуха располагается далеко от места их выхода.

Производственный воздухоприемник открытого типа это совокупность: кожуха, зонта для вытяжки, воздухоотводов, передвижных воздухоприёмников. Согласно, условий конвекции, горячие потоки воздуха поднимаются наверх, где вытяжные зонты сокращают площадь их распространения и производят дальнейший отвод. Габариты зонтов должны соответствовать площади источника вывода горячего воздуха. Защитные зонты могут быть со свесами и без них.

Если рабочее место человека не фиксировано используются переносные виды вентиляции, которые крепятся непосредственно к сварочному оборудованию присосками.

Вытяжную систему режимного типа представляют: шкафчики, кабины, боксы, камеры. Шкафы устанавливают на промышленных предприятиях с обильным выделением ядовитых испарений. Монтаж бокса производится на предприятиях с выбросом радиационного излучения или ядов.

Приточная вентиляция помещения

Расчет длины воздуховодов

Для эффективной работы системы отвода воздуха необходимо грамотно рассчитать длину наружной части воздуховода. Этот канал объединяет все потоки вентиляционной системы и служит для отвода воздуха из помещения во внешнюю среду.

Высота наружной вентиляционной трубы определяется исходя из требований, установленных СНиП:

• на плоской крыше высота трубы должна быть 300 мм и более;
• на скатной крыше минимальная высота воздуховода должна быть не меньше 500 мм;
• если вытяжная труба установлена на одной линии с дымоходом на расстоянии до 3 м, их высоты должны совпадать;
• воздуховод должен быть выше конька крыши минимум на 0,5 м, если он удален на расстояние до 0,5 м (от конька);
• если дистанция между коньком и воздуховодом от 1,5 м до 3 м, высота вытяжки должна быть не меньше высоты конька.

Важно знать! При проектировании наружной части воздуховода нужно учитывать его устойчивость к ветру.

Определить точную высоту вентиляционной трубы над крышей можно при помощи таблицы. Для этого достаточно знать диаметр. Верхняя строка содержит значения высоты труб, в левой колонке указана ширина, а в ячейках – эквивалентные диаметры в мм.

Как рассчитать давление в вентиляционной сети

Для того чтобы определить предполагаемое давление для каждого отдельного участка, необходимо воспользоваться приведенной ниже формулой:

Н х g (РН – РВ) = DPE.

Теперь попытаемся разобраться, что обозначает каждая из этих аббревиатур. Итак:

• Н в данном случае обозначает разницу в отметках шахтного устья и заборной решетки;
• РВ и РН – это показатель плотности газа, как снаружи, так и изнутри вентиляционной сети, соответственно (измеряется в килограммах на кубический метр);
• наконец, DPE – это показатель того, каким должно быть естественное располагаемое давление.

Продолжаем разбирать аэродинамический расчет воздуховодов. Для определения внутренней и наружной плотности необходимо воспользоваться справочной таблицей, при этом должен быть учтен и температурный показатель внутри/снаружи. Как правило, стандартная температура снаружи принимается как плюс 5 градусов, причем вне зависимости от того, в каком конкретном регионе страны планируются строительные работы. А если температура снаружи будет более низкой, то в результате увеличится нагнетание в вентиляционную систему, из-за чего, в свою очередь, объемы поступающих воздушных масс будут превышены. А если температура снаружи, напротив, будет более высокой, то давление в магистрали из-за этого снизится, хотя данную неприятность, к слову, вполне можно компенсировать посредством открывания форточек/окон.

Что же касается главной задачи любого описываемого расчета, то она заключается в выборе таких воздуховодов, где потери на отрезках (речь идет о значении?(R*l*?+Z)) будут ниже текущего показателя DPE либо, как вариант, хотя бы равняться ему. Для пущей наглядности приведем описанный выше момент в виде небольшой формулы:

DPE ? ?(R*l*?+Z).

Теперь более детально рассмотрим, что обозначают использованные в данной формуле аббревиатуры. Начнем с конца:

• Z в данном случае – это показатель, обозначающий снижение скорости движения воздуха вследствие местного сопротивления;
• ? – это значение, точнее, коэффициент того, какова шероховатость стенок в магистрали;
• l – еще одно простое значение, которое обозначает длину выбранного участка (измеряется в метрах);
• наконец, R – это показатель потерь на трение (измеряется в паскалях на один метр).

Что же, с этим разобрались, теперь еще выясним немного о показателе шероховатости (то есть?). Этот показатель зависит только от того, какие материалы были использованы при изготовлении каналов. Стоит отметить, что скорость перемещения воздуха также может быть разной, поэтому следует учитывать и этот показатель.

Скорость – 0,4 метра за секунду

В таком случае показатель шероховатости будет следующим:

• у штукатурки с применением армирующей сетки – 1,48;
• у шлакогипса – около 1,08;
• у обычного кирпича – 1,25;
• а у шлакобетона, соответственно, 1,11.

Скорость – 0,8 метра за секунду

Здесь описываемые показатели будут выглядеть следующим образом:

• для штукатурки с применением армирующей сетки – 1,69;
• для шлакогипса – 1,13;
• для обыкновенного кирпича – 1,40;
• наконец, для шлакобетона – 1,19.

Немного увеличим скорость воздушных масс.

Скорость – 1,20 метра за секунду

Для этого значения показатели шероховатости будут такими:

• у штукатурки с применением армирующей сетки – 1,84;
• у шлакогипса – 1,18;
• у обычного кирпича – 1,50;
• и, следовательно, у шлакобетона – где-то 1,31.

И последний показатель скорости.

Скорость – 1,60 метра за секунду

Здесь ситуация будет выглядеть следующим образом:

• для штукатурки с применением армирующей сетки шероховатость будет составлять 1,95;
• для шлакогипса – 1,22;
• для обыкновенного кирпича – 1,58;
• и, наконец, для шлакобетона – 1,31.

Обратите внимание! С шероховатостью разобрались, но стоит отметить еще один важный момент: при этом желательно учитывать и незначительный запас, колеблющийся в пределах десяти-пятнадцати процентов

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м?/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м?/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м?/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м?/ч, в состоянии сна – 30 м?/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м?/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м?;

H – вертикальные размеры помещения (высота), м?.

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

• комнаты и квартиры – 100-500 м?/ч;
• коттеджи – 500-2000 м?/ч;
• офисы – 1000-10000 м?/ч

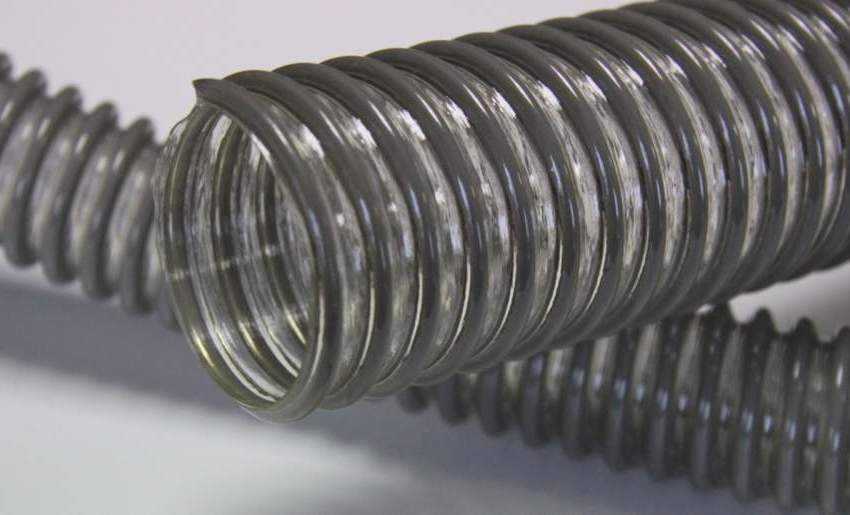

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

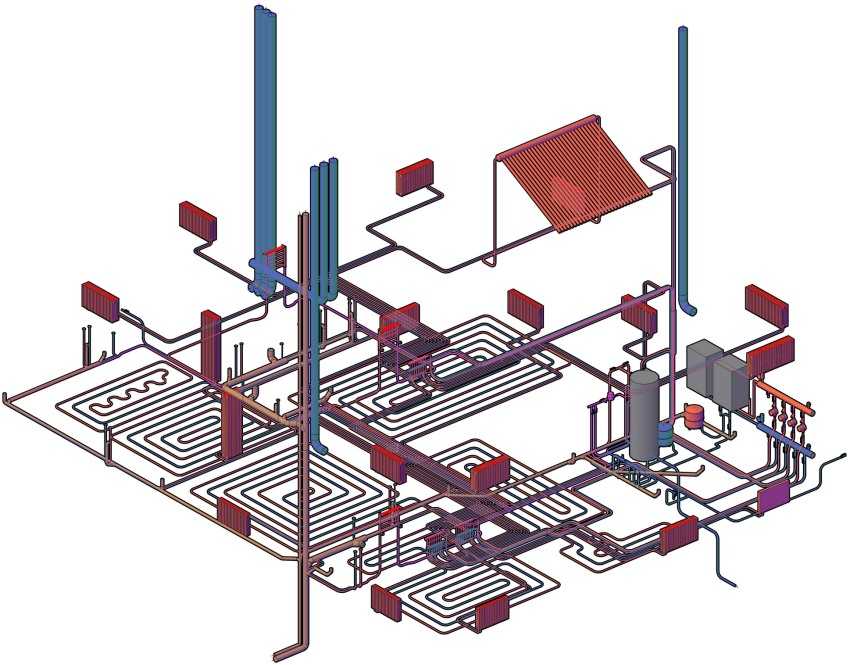

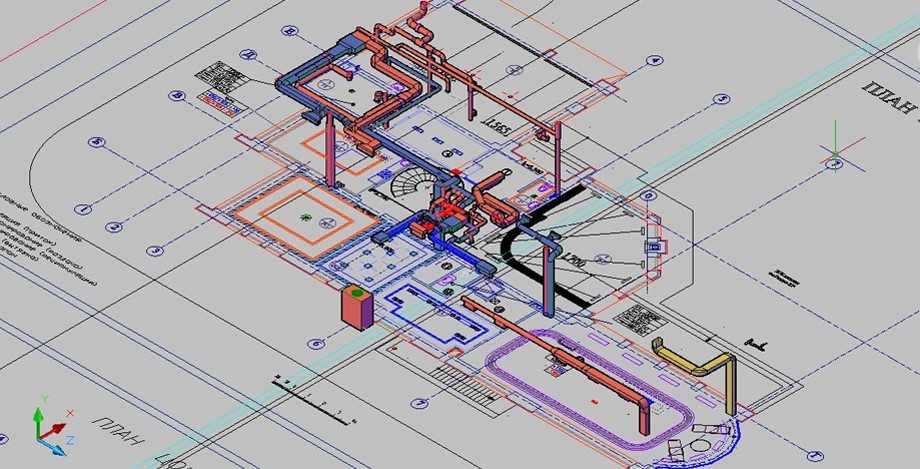

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см?;

L – расход воздуха, м?/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см?;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

ФИЗИЧЕСКИЕ СОСТАВЛЯЮЩИЕ РАСЧЁТОВ

По способу работы, в настоящее время, вентиляционные схемы делятся на:

1. Вытяжные. Для удаления использованного воздуха.
2. Приточные. Для впуска чистого воздуха.
3. Рекуперационные. Приточно-вытяжные. Удаляют использованный и впускают чистый.

В современном мире схемы вентиляции включают в себя различное дополнительное оборудование:

1. Устройства для подогрева или охлаждения подаваемого воздуха.
2. Фильтры для очистки запахов и примесей.
3. Приборы для увлажнения и распределения воздуха по помещениям.

При расчёте вентиляции учитывают следующие величины:

1. Расход воздуха в куб.м./час.
2. Давление в воздушных каналах в атмосферах.
3. Мощность подогревателя в квт-ах.
4. Площадь сечения воздушных каналов в кв.см.

Расчет вытяжной вентиляции пример

Перед началом расчёта вытяжной вентиляции необходимо изучить СН и П (Система Норм и Правил) устройства вентиляционных систем. По СН и П количество воздуха необходимого для одного человека зависит от его активности.

Маленькая активность – 20 куб.м./час. Средняя – 40 кб.м./ч. Высокая – 60 кб.м./ч. Далее учитываем количество человек и объём помещения.

Кроме этого необходимо знать кратность – полный обмен воздуха в течение часа. Для спальни она равна единице, для бытовых комнат – 2, для кухонь, санузлов и подсобных помещений – 3.

Для примера – расчёт вытяжной вентиляции комнаты 20 кв.м.

Допустим, в доме живут два человека, тогда:

В таком же порядке рассчитываем производительность вытяжной вентиляции всего дома.

Выбираем вытяжку

Немаловажную роль при выборе играют габариты, то есть ширина, высота и глубина. Чтобы добиться оптимальной эффективности от функционирования вытяжного агрегата, требуется максимально точно расположить его над газовой плитой. Естественно, вытяжка по своим размерам должна совпадать с площадью варочной поверхности или для достижения еще большего эффекта быть на 15 см шире.

Следует заметить, что встраиваемые модели снабжены выдвижной частью, которая способствует увеличению площади рабочей поверхности агрегата, дополнительная функция является выгодным отличием от классических вариантов, не обладающих такими свойствами. В случаях с угловыми, купольными и островными вытяжками при применении нестандартных способов монтажа существенную роль играет величина площади рабочей поверхности.

Очень важно перед покупкой определиться с нужной высотой вытяжки. Она выбирается с учетом высоты потолка, чтобы не нарушать нормы безопасной эксплуатации, которые регламентируют минимальное расстояние между устройством, обеспечивающим фильтрацию и варочной панелью в 75 см

Не стоит стараться по собственной инициативе уменьшить расстояние, чтобы избежать неприятных последствий в виде пожара или порчи аппарата

Также не рекомендуется его превышать, чтобы не снижать эффективности работы

Не стоит стараться по собственной инициативе уменьшить расстояние, чтобы избежать неприятных последствий в виде пожара или порчи аппарата. Также не рекомендуется его превышать, чтобы не снижать эффективности работы.

Расчет канального нагревателя

электрический канальный нагреватель

Расчет калорифера вентиляции электрического типа производится так:

P=v * 0,36 * ∆T

здесь v — объем пропускаемого через калорифер воздуха в куб.м.\час, ∆T — разница между температурой воздуха снаружи и внутри, которую необходимо обеспечить калориферу.

Этот показатель варьирует в пределах 10 — 20, точная цифра устанавливается клиентом.

Расчет нагревателя для вентиляции начинается с вычисления фронтальной площади сечения:

Аф=R * p\3600 * Vp,

здесь R — объем расхода приточки, куб.м.\ч, p — плотность атмосферного воздуха, кг\куб.м, Vp — массовая скорость воздуха на участке.

Показатель массовой скорости определяется через фронтальную площадь теплообменников:

Vp=R * p\3600 * Aф.факт

Для дальнейшего расчета калорифера вентиляции определяем нужное для согрева потока воздуха количества теплоты:

Q=0,278 * W * c (Tп-Tу),

здесь W — расход теплого воздуха, кг\час, Тп — температура приточного воздуха, градусы Цельсия, Ту — температура уличного воздуха, градусы Цельсия, c — удельная теплоемкость воздуха, постоянная величина 1,005.

Так как в приточных системах вентиляторы размещаются перед теплообменником, расход теплого воздуха вычисляем так:

W=R * p

Рассчитывая калорифер вентиляции, следует определить поверхность нагрева:

Апн=1,2Q\k(Tс.т-Tс.в),

здесь k — коэффициент отдачи калорифером тепла, Tс.т — средняя температура теплоносителя, в градусах Цельсия, Tс.в — средняя температура приточки, 1,2 — коэффициент остывания.
