Вентиляция электрощитовой: нормы проектирования, снип, кратность воздухообмена

5 Подбор сечения воздуховода

В многоквартирных домах, административных и коммерческих зданиях вентиляция обычно имеет разветвленную сеть из воздухоотводящих каналов прямоугольного, квадратного, овального или круглого сечений. Их правильный выбор — важный аспект, от которого зависит качество всей системы.

Каналы должны обеспечивать движение воздуха по ним со скоростью около 5 км/ч, а на изгибах и ответвлениях — не менее 3 км/ч, что позволяет уменьшить шум при работе вентиляции и своевременное обновление воздуха в помещении. Размеры каналов и объемы воздуха, проходящего по ним, можно рассчитать при помощи специальных номограмм.

При любых расчетах нужно помнить о том, что вместе с обновлением воздуха в здании происходят естественные тепловые потери. Чем мощнее будет вентиляция, тем больше тепла станет терять помещение.

Вентиляция электрощитовой нормы

› Вентиляция › Расчет системы вентиляции Запросить коммерческое предложение

При проектировании систем вентиляции каждый инженер проводит расчеты согласно вышеупомянутых норм.

Для расчета воздухообмена в жилых помещениях следует руководствоваться этими нормами. Рассмотрим самые простые методы нахождения воздухообмена:

по площади помещения,
по санитарно-гигиеническим нормам,
по кратностям

Противопожарная дверь в электрощитовой – есть свои нюансы

Владимир 19 января 2016

style=»display:block» data-ad-client=»ca-pub-5367705517370237″ data-ad-slot=»4667332581″

data-ad-format=»auto»>

Приветствую всех собравшихся на моем блоге! Продолжая тему противопожарных дверей, правил их монтажа и эксплуатации, сегодня я подготовил материал на тему, какая должна быть противопожарная дверь в электрощитовой.

Электрощитовая – это место где собрано все электрооборудование, а значит и пожарная опасность там повышенная, поэтому требования к двери должны быть особенными.

Согласно ФЗ №123, установка противопожарных преград должна производиться в общественных зданиях, многолюдных и производственных помещениях, котельных, лабораториях, складских помещениях и электрощитовых.

Электрощитовая – это одна из потенциально опасных зон, где возможен очаг возгорания. Поэтому в целях безопасности конструкция, ведущая в помещение, должна отвечать основным требованиям. Она должна быть:

Огнеупорная;
Устойчивая к разрушению;
Теплостойкая.

Во время пожара, качественная огнеупорная ПД не только сдержит пламя в комнате, но и позволит людям покинуть помещение.

Где располагаются электрощитовые и какие основные нормы?

Помещения с электрооборудованием должны располагаться либо на первом этаже здания, либо в сухом подвале. В местах, где существует потенциальная опасность затопления, ее следует располагать выше максимального уровня затопления.

Расчет по санитарно-гигиеническим нормам

По санитарным нормам для общественных и административно-бытовых зданий на одного постоянно пребывающего в помещении человека необходимо 60 м3/час свежего воздуха, а на одного временного 20 м3/час.

Рассмотрим на примере:

Предположим, в доме живут 2 человека, проведем расчет по санитарным нормам согласно этим данным. Формула расчета вентиляции, включающая нужное количество воздуха выглядит так:

L=n*V (м3/час) , где

n – нормируемая кратность воздухообмена, час-1;
V – объём помещения, м3

Получим, что для спальни L2=2*60=120 м3/час, для кабинета примем одного постоянного жителя и одного временного L3=1*60+1*20=80 м3/час. Для гостиной принимаем двух постоянных жителей и двух временных (как правило, количество постоянных и временных людей, определяется техническим заданием заказчика) L4=2*60+2*20=160 м3/час, запишем полученные данные в таблицу.

Помещение	Lпр, м3/час	Lвыт, м3/час
Кухня	—	≥ 90
Спальня	120	120
Кабинет	80	80
Гостинная	160	160
Коридор	—	—
Санузел	—	≥ 50
Ванная	—	≥ 25
∑	360	525

Составив уравнение воздушных балансов ∑ Lпр = ∑ Lвыт:360<525 м3/час, видим, что количество вытяжного воздуха превышает приточный на ∆L=165 м3/час. Поэтому количество приточного воздуха необходимо увеличить на 165 м3/час. Поскольку помещения спальни, кабинета и гостиной сбалансированы то воздух необходимый для санузла, ванны и кухни можно подать в помещение смежное с ними, к примеру, в коридор, т.е. в таблицу добавится Lприт.коридор=165 м3/час. Из коридора воздухбудет перетекать в ванную, санузлы и кухню, а оттуда посредством вытяжных вентиляторов (если они установлены) или естественной тяги удалятся из квартиры. Такое перетекание необходимо для предотвращения распространения неприятных запахов и влаги. Таким образом, уравнение воздушных балансов ∑ Lпр = ∑ Lвыт: 525=525м3/час — выполняется.

Помещения детских дошкольных организаций

Обеспечение требуемых норм воздухообмена в дошкольных организациях является базовым условием здоровья и нормальной умственной активности малышей. Однако при обеспечении вентиляции необходимо исключать возможность возникновения сквозняков, учитывая это требование, проветривание в детских дошкольных организациях осуществляется в соответствии с распорядком дня учреждения.

Согласно нормам, обозначенным в СНиП 41.21-2003, для обеспечения проветривания кратность воздухообмена в классе для занятий, раздевалке, игровой комнате и в спальне для детей в возрасте до 2 лет должна составлять 1,5 ед/час. Более строгие требования предъявляются при обеспечении полной замены в области умывальника, туалета, медицинского пункта и кухни, для которых этот показатель составляет 2-3 ед/час.

Область применения. Определения

7.1.1. Настоящая глава Правил распространяется на электроустановки: жилых зданий, перечисленных в СНиП 2.08.01-89 “Жилые здания”; общественных зданий, перечисленных в СНиП 2.08.02-89 “Общественные здания и сооружения” (за исключением зданий и помещений, перечисленных в гл. 7.2): административных и бытовых зданий, перечисленных в СНиП 2.09.04-87 “Административные и бытовые здания”; к электроустановкам уникальных и других специальных зданий, не вошедших в вышеуказанный список, могут предъявляться дополнительные требования.

Далее по тексту, если нет уточнения, под словом “здания” понимаются все типы зданий, на которые распространяется данная глава.

Требования настоящей главы не распространяются на специальные электроустановки в лечебно-профилактических учреждениях, организациях и учреждениях науки и научного обслуживания, на системы диспетчеризации и связи, а также на электроустановки, которые по своему характеру должны быть отнесены к электроустановкам промышленных предприятии (мастерские, котельные, тепловые пункты, насосные, фабрики-прачечные, фабрики-химчистки и т.п.).

7.1.2. Электроустановки зданий, кроме требований настоящей главы, должны удовлетворять требованиям глав разд. 1-6 ПУЭ в той мере, в какой они не изменены настоящей главой.

7.1.3. Вводное устройство (ВУ) – совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть.

Вводное устройство, включающее в себя также аппараты и приборы отходящих линий, называется вводно-распределительным (ВРУ).

7.1.4. Главный распределительный щит (ГРЩ) – распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. Роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.

7.1.5. Распределительный пункт (РП) – устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных электроприемников или их групп (электродвигателей, групповых щитков).

7.1.6. Групповой щиток – устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных групп светильников, штепсельных розеток и стационарных электроприемников.

7.1.7. Квартирный щиток – групповой щиток, установленный в квартире и предназначенный для присоединения сети, питающей светильники, штепсельные розетки и стационарные электроприемники квартиры.

7.1.8. Этажный распределительный щиток – щиток, установленный на этажах жилых домов и предназначенный для питания квартир или квартирных щитков.

7.1.9. Электрощитовое помещение – помещение. доступное только для обслуживающего квалифицированного персонала, в котором устанавливаются ВУ, ВРУ, ГРЩ и другие распределительные устройства.

7.1.10. Питающая сеть – сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

7.1.11. Распределительная сеть – сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов и щитков.

7.1.12. Групповая сеть – сеть от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников.

Контрольные вопросы по теме:

1. Изменение чистоты воздуха в закрытых помещениях больниц.
2. Определение понятия «метаболиты» (антропотоксины).
3. Показатели чистоты воздуха (органолептические, физические, химические).
4. Бактериологические показатели загрязнения воздуха (для различных помещений больниц).
5. Физиолого-гигиеническое значение углекислоты.
6. Экспресс-метод определения СО2.
7. Методы определения бактериальной загрязненности воздуха различных помещений лечебно-профилактических учреждений (седиментационный, фильтрационный).
8. Седиментационно-аспирационный метод.
9. Устройство и правила работы с прибором Кротова.
10. Показатели чистоты воздуха закрытых помещений.
11. Гигиенические требования к вентиляции различных структурных подразделений больниц.
12. Понятие «кондиционирование воздуха».
13. Санитарная оценка эффективности различных режимов вентиляции.
14. Определение понятий «необходимый объем вентиляции» и «необходимая кратность вентиляции».
15. Кратность обмена воздуха в больничных помещениях.
16. Определение кратности воздухообмена при естественной вентиляции и ее гигиеническая оценка.

САМОСТОЯТЕЛЬНАЯРАБОТА СТУДЕНТОВ

I.Освоить методику определения содержанияуглекислоты в учебной аудиторииэкспресс-методом (описание приведеновыше).

ПРОТОКОЛ

определениясодержания СО2в воздухе помещения

Датаи время исследования

Краткаяхарактеристика помещения и особенностейвентиляции

Количествозанимающихся и характер их деятельности

Определение Объем воздуха, мл Содержание СО2(%)

1-е

2-е

3-е

Заключение:

Пригигиеническойоценке чистоты воздуха исходят изследующего:очень чистыйвоздух — концентрация углекислоты до0,05%; воздух хорошейчистоты— до 0,07%; удовлетворительной чистоты —до0,1%.

II.Освоить седиментационно-аспирационныйметод изучения бакобсемененности.Устройство аппарата Кротова и принципподсчета изложены выше.

ПРОТОКОЛ

определенияколичества микроорганизмов в воздухепомещения

Датаивремяисследования

Наименованиеобследуемого помещения

Краткаяхарактеристика:

а)санитарноесостояние помещения

б)системыуборки

в)режима вентиляции

г)деятельности людей

Место взя	Номер	Скорость	Продолжи	Количест-	Количест
тия пробы	чашки	проса-	тельность	во колоний	во микро-
		сывания,	пробы		бов в 1 м3
		л/мин	(мин)

Времявзя-

тияпробы

Заключение:гигиеническая оценка бактериальнойзагрязненности воздуха помещений

Предложенияпо снижению бактериальной загрязненностивоздуха помещений

Длясанитарной оценки чистоты воздухаполученные показатели сравнивают сданными приведенной ниже таблицы

Таблица

Показателичистоты воздуха закрытых помещений израсчета 1 м3воздуха

Степень чистоты воздуха	Окисляемость 02. мг/м3	Микробное число. кл/м3	Гемолитический стрептококк, кл/ м3
Чистый	0,05	4	До 2000	До 100
Удовлетворительной чистоты	0,1	6	От 2000 до 4000	11-39
Слабо загрязненный	0,15	10	От 4000 до 7000	40-120
Сильно загрязненный	более 0,15	20	Более 7000	Более 120

Нормы воздухообмена различного типа помещений

Главная \ Расчет Нормы воздухообмена

В ходе нашей работы, мы часто сталкиваемся с вопросом о достаточности воздухообмена в жилых помещениях. Мы рады предоставить вам необходимую информацию для самостоятельного вычисления достаточности воздухообмена.

Фактический воздухообмен определяется по формуле м3/ч:

Lф=3600×Vc×F

где Vc – среднее значение скорости воздушного потока, м/с (определяют приборами : анемометрами; термометрами; микроанемометром и др.);

F – поперёчное сечение воздуховода системы(вентканала), м2.

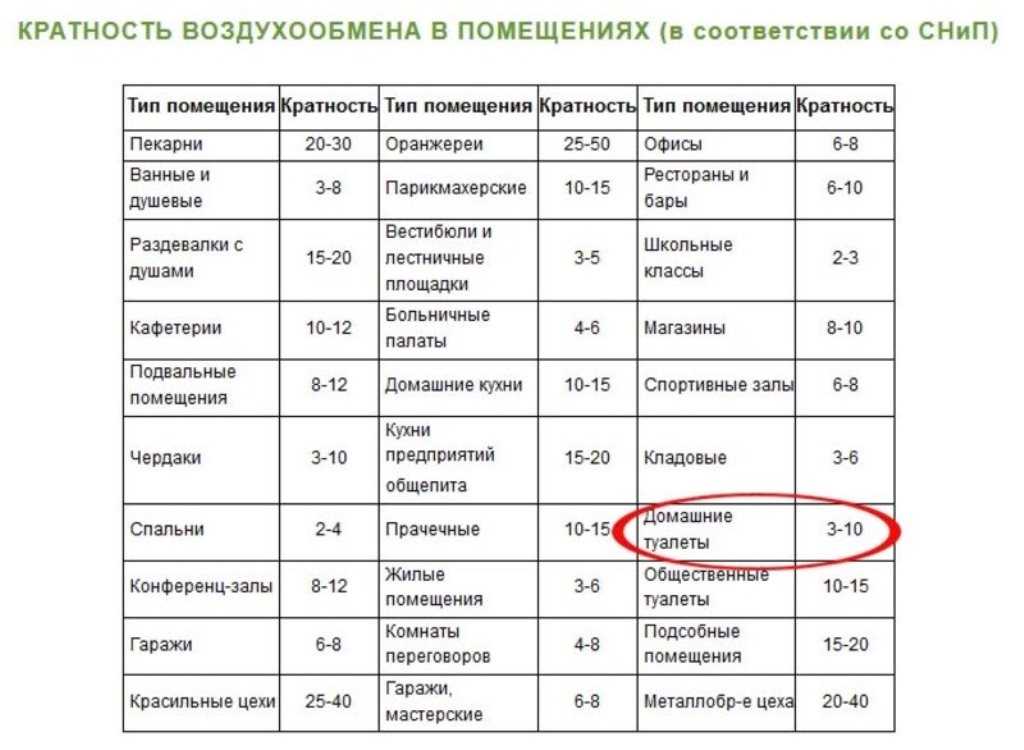

Кратность воздухообмена — величина, показывающая сколько раз обменивается воздух в помещении за один час.

Кратность воздухообмена определяется по формуле:

n = LфVп

где: Vп— внутренний объем помещения, м3.

Нормы воздухообмена различного типа помещений определяется согласно нормам проектирования соответствующих зданий и сооружений (СНиП 2.08.01-89, СНиП 31-01-2003, СНиП 2.09.04-87), а также рядом других нормативных документов (СНиП 2.04.05-91, и др.).

Для примера приведем выдержку из СНиП 31-01-2003 пункт 9.2., гласит:

Расчетные параметры воздуха в помещениях жилого дома следует принимать по оптимальным нормам ГОСТ 30494-96. Кратность воздухообмена в помещениях следует принимать в соответствии с таблицей

Помещение	Кратность или величина воздухообмена, м3 в час, не менее
в нерабочем режиме	в режиме обслуживания
Спальная, общая, детская комнаты	0,2	1,0
Библиотека, кабинет	0,2	0,5
Кладовая, бельевая, гардеробная	0,2	0,2
Тренажерный зал, бильярдная	0,2	80 м3
Постирочная, гладильная, сушильная	0,5	90 м3
Кухня с электроплитой	0,5	60 м3
Помещение с газоиспользующим оборудованием	1,0	1,0 + 100 м3 на плиту
Помещение с теплогенераторами и печами на твердом топливе	0,5	1,0 + 100 м3 на плиту
Ванная, душевая, уборная, совмещенный санузел	0,5	25 м3
Сауна	0,5	10 м3 на 1 человека
Машинное отделение лифта	—	По расчету
Автостоянка	1,0	По расчету
Мусоросборная камера	1,0	1,0

Кратность воздухообмена во всех вентилируемых помещениях, не указанных в таблице, в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.

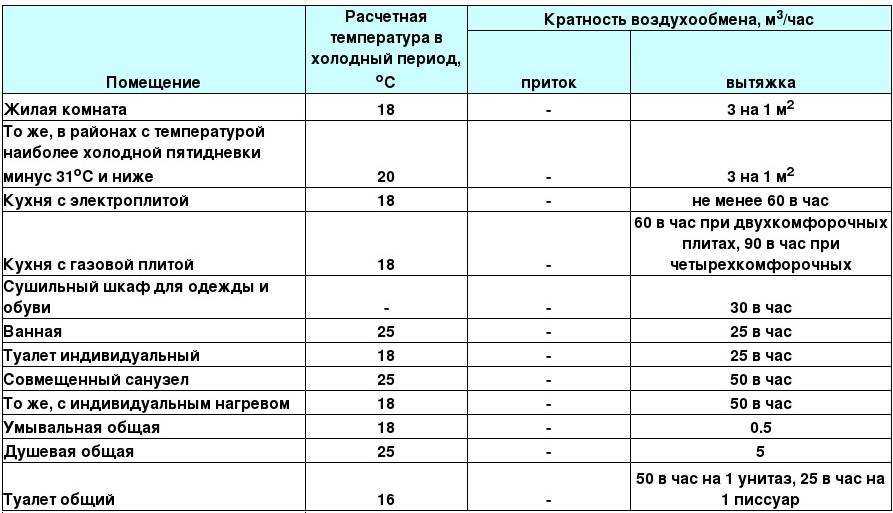

Второй пример выдержка из СНиП 2.08.01-89* «Жилые здания» в жилых зданиях следует предусматривать вентиляцию с естественным побуждением

. Расчетные параметры воздуха и кратность воздухообмена в помещениях следует принимать в соответствии с таблицей.

Таблица 1. Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (СНиП 2.08.01-89*)

Помещение	Расчетная температура воздуха в холодный периодгода, °С	Кратность воздухообмена или количество удаляемого воздуха из помещения
Приток	Вытяжка
Жилая комната квартир или общежитий	18 (20)	—	3 м3/ч на 1м2; жилых помещений
То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31°С и ниже	20 (22)	—	То же
Кухня квартиры и общежития, кубовая: с электроплитами с газовыми плитами	18	—	не менее 60 м3/ч не менее 60 м3/ч при 2-комфорочных плитах, не менее 75 м3/ч при 3-комфорочных плитах, не менее 90 м3/ч при 4-комфорочных плитах
Сушильный шкаф для одежды и обуви в квартирах	—	—	30 м3/ч
Ванная	25	—	25
Уборная индивидуальная	18	—	25
Совмещенное помещение уборной и ванной	25	—	50
То же, с индивидуальным нагревом	18	—	50
Умывальная общая	18	—	0,5
Душевая общая	25	—	5
Уборная общая	16	—	50 м/ч на 1 унитаз и 25 м/ч на 1 писсуар
Гардеробная комната для чистки и глажения одежды, умывальная в общежитии	18	—	1,5
Вестибюль, общий коридор, лестичная клетка в квартирном доме	18	—	—
Вестибюль, общий коридор, лестичная клетка в общежитии	16	—	—
Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала	18	—	1
Постирочная	15	По расчету, но не менее 4	7
Гладильная, сушильная в общежитиях	15	По расчету, но не менее 2	3
Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии	12	—	0,5
Палата изолятора в общежитии	20	—	1
Машинное помещение лифтов	5	—	по расчету, но не менее 0,5
Мусоросборная камера	5	—	1 (через ствол мусоропровода)

Мы понимаем, что во всем этом не сложно запутаться и поэтому — Наши специалисты всегда готовы помочь вам и довести воздухообмен до нормы в любых помещениях.

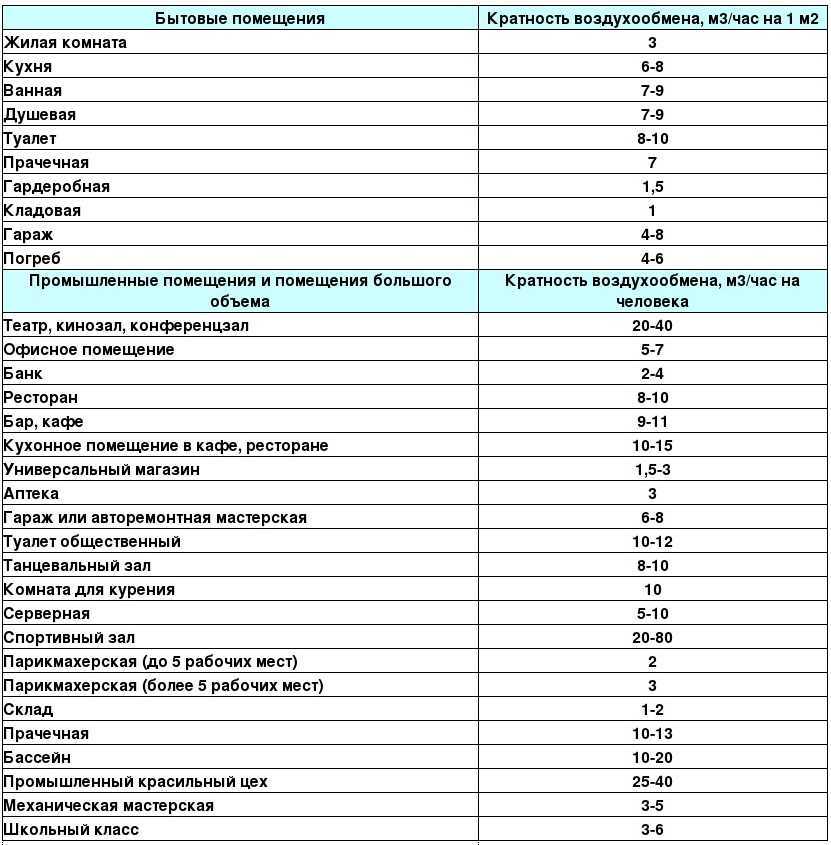

Какие существуют нормативы для вентиляционных систем

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

рабочий кабинет – 60 кубов;
общие гостиные или залы – 40 кубов;
коридоры – 10 кубов;
санузлы и душевые – 70 кубов;
курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Естественное обновление воздуха

Воздухообмен в помещениях производится с помощью естественной или принудительной вентиляции. Для первой используются форточки, окна, вентиляционные отверстия в стенах, воздушные каналы. Вторая осуществляется с помощью вентиляторов, вытяжек и других устройств.

Наиболее интенсивный естественный воздухообмен происходит при открытых окнах и форточках. Чтобы быстрее заменить воздух в помещении, можно приоткрыть входную дверь. Но в холодное время года этот метод проветривания используется редко, так как можно выстудить помещение, а еще он может вызвать образование конденсата и льда на стеклах.

В этом случае лучшим выходом будет организация приточного клапана. Это небольшая трубка, установленная в стене или оконной раме. В ней с обеих сторон имеются решетки, которые можно регулировать изнутри. Чтобы воздушные массы не встречали препятствий на пути из комнаты в комнату, в стенах оборудуют вентиляционные решетки. Их размещают над дверными проемами.

Для нормального воздухообмена должна быть обеспечено не только поступление, но и вытяжка воздуха. Приточно-вытяжную вентиляцию в одной комнате не устраивают. Обычно воздух поступает через спальни, гостиные, детские комнаты, а выходит через служебные помещения кухни и санузлы. Благодаря этому присутствующие там неприятные запахи и продукты горения не распространяются по всем комнатам, а сразу уходят в вытяжные отверстия. Если в доме обнаружены неполадки с вентиляцией, то в стенах можно оборудовать клапаны для притока и вытяжки.

Важнейший показатель, который определяет качество вентиляционной системы в доме, — это коэффициент воздухообмена. Он выражает скорость замены воздуха в помещениях в процентном соотношении. Его величина зависит от многих факторов:

сечения вентиляционных каналов;
их формы и расположения;
размещения и мощности источников тепла.

Вентиляционные системы работают двумя способами: вытеснение отработанного воздуха и замена его перемешиванием. В первом случае показатель иногда превышает 100%, а во втором не достигает 50%.

Вентиляция щитовой

Щитовые (эл. щитовые) помещения предназначены для установки в них шкафов управления, автоматики, вольтметров, амперметров, средств защиты, других приборов и оборудования для электроснабжения жилых домов, промышленных и коммерческих зданий и сооружений. Наличие такой аппаратуры в электрощитовых приводит к образованию большого количества тепла, избытки которого необходимо выводить естественным или механическим путём.

Для того, чтобы эффективно вывести теплоизбытки и предотвратить возможные возгорания при проектировании щитовых предусматривается вентиляция. В зависимости от комплектации электрооборудования и месторасположения щитовых сооружений (внутри здания или отдельно от него) подбирается вентиляционная система. Так же как и в серверных комнатах, если температуры опускаются ниже минимального порога в +5 гр.C и повышаются выше +29 гр.C, это может привести к выходу из строя дорогостоящего контрольно-измерительного оборудования. Поэтому стандартный набор вентиляции (приточная установка, воздуховоды и вытяжка) должен быть расширен агрегатами для отопления или кондиционирования воздуха. Кроме устройства систем теплоснабжения и кондиционирования в электрощитовых помещениях требуется соблюдать противопожарные нормы. Для выполнения этих требований и ГОСТ норм воздухообмена, в принудительных системах противопожарной вентиляции могут проектироваться установки для удаления дыма.

Организовать естественный, минимальный по затратам воздухообмен, не составляет труда в отдельных или отгороженных от здания пристройках. Достаточно грамотно организовать приток внешнего воздуха и установить вытяжной вентканал, люк или отверстие, необходимое для эффективного оттока воздуха. Такие схемы применяются в трансформаторных и в помещениях, где расположены ВУ(вводные устройства), ГРЩ (главные распределительные щиты) и прочие узлы РП (распределительных пунктов).

Нормативные документы и расчет воздухооборота

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

где L- объем поступающего воздуха м³/ч;
n- число, указывающее кратность воздушного обмена;
S – площадь объекта, м²;
H- высота объекта, м.

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

где а×b – габариты источника выброса, d – диаметр.
Ʋв – скорость перемещения воздуха там, где происходит его выделение;
Ʋз – скорость всасывания в районе зонта;
z – высота установки.

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

где L- расход воздуха, м³;
V- скорость воздушного потока в устройстве, м/с;
S- площадь, определяемая проемом установленной вытяжки, м².

Значения воздухооборота в помещениях производства зависят от:

площади и формы цеха;
количества персонала;
интенсивности физической нагрузки людей;
технологии производства;
тепловых потерь оборудования;
повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

Вентиляция складских комплексов

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа;
V(м³ )- объем складского помещения

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.;
Qотд. – выделение тепла в окружающую среду, кДж/ч.

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

где С – теплоемкость воздушных масс, С=1, кДж/кг;
ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К;
γпр – плотность приточного воздуха, γпр=1,29 кг/м³.

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

3 Естественное обновление воздуха в помещении

Вентилирование жилых объектов осуществляется при помощи механической или естественной вентиляции. В некоторых случаях прибегают к обоим методам. Вытяжки, вентиляторы и другие устройства для принудительной циркуляции воздуха относятся к первому типу, ко второму — окна, форточки, специальные отверстия в стене, вентиляционные каналы.

Максимальный эффект естественная вентиляция дает при интенсивном проветривании, когда открываются окна или форточки. Однако в холодное время года такой способ может привести к образованию конденсата и заморозке стекол. Тепловые потери несоразмерно высоки. Наиболее подходящим вариантом считается использование приточных клапанов на стенах или оконных рамах. Они представляют собой небольшую трубку, монтированную в стену или раму. С обеих сторон на них установлена решетка, а регулировка осуществляется из помещения.

Примеры расчета кратности воздухообмена

Возьмем для примера помещение высотой 3,5 м и площадью 60 м², где работает 15 человек. Считаем, что воздух загрязняется только от роста концентрации углекислого газа из-за дыхания.

Сначала находим объем помещения: V = 3,5 м × 60 м² = 210 м³.

Учитываем, что 1 среднестатистический человек выделяет 22,6 л углекислого газа в час.

Получаем, что вредные выделения можно рассчитать формулой B = 22,6 × n, где n соответствует количеству людей в помещении.

B = 22,6 л/ч × 15 = 339 л/ч

Для помещений максимально допустимая концентрация углекислого газа равняется 1/1000, или же 0,1 %. Переведем это в 1 л/м³. В чистом воздухе углекислого газа есть около 0,035 %. Переводим в 0,35 л/м³.

Рассчитаем, сколько свежего воздуха понадобится для всех 15 человек:

Q = 339 л/ч : 1 л/м³ – 0,35 л/м³ = 339 л/ч : 0,65 л/м³ = 521,5 м³/ч. Кубические метры в данном случае перешли в числитель, а часы — напротив, в знаменатель.

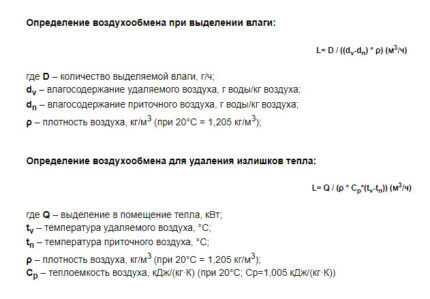

Помимо расчета по вредным веществам, кратность воздухообмена имеет значение при регулировании количества влаги и тепла в помещении: соответствующие формулы показаны на этом изображении

Определяем кратность воздухообмена:

N = 521,5 м³/ч : 210 м³ = 2,48 раз в час. Выходит, при сменяемости воздуха на уровне 2,48 раз в час концентрация углекислого газа останется в пределах нормы.

Найдем теперь удельную кратность воздухозамещения на 1 человека и на 1 м². Объем помещения при этом должен быть не меньше 210 м³, а высота потолка — от 3,5 м.

521,5 м³/ч : 15 чел. = 34,7 м³/ч на 1 человека

521,5 м³/ч : 60 м² = 8,7 м³/ч на 1 м² площади

Вредные выделения (B) также рассчитывают через формулу:

B = a × b × V × n, где:

a — коэффициент инфильтрации;
b — концентрация углекислого газа, л/м³ за 1 час;
V — объем помещения, м³;
n — количество людей.

Содержание веществ можно измерять в граммах, а не в литрах — так будет лучше для безопасности.

Сборка электрощитового оборудования основные требования

Электричество – неизменный спутник любого жилища, будь то обычная квартира многоэтажного жилого дома или частный дом в загородном поселке. Освещение, подогрев воды, стирка, климат жилища, приготовление пищи, доступ в информационное пространство – современный человек не может и шага ступить без электроэнергии. Функции приема электрической энергии и распределения ее между различными потребителями жилого помещения отведены электрическому щиту и расположенному в нем электрощитовому оборудованию.

Как правило, содержимое распределительных щитов представлено следующими компонентами:

вводным автоматом, обеспечивающим подключение в общую электрическую сеть;
счетчиком электроэнергии, предназначенным для учета энергопотребления;
защитной автоматикой (автоматы, УЗО, дифференциальные автоматы) исключающей токовые перегрузки и возможность поражения электрическим током;
DIN-рейками, упрощающими сборку электрощитов;
шинами, клеммниками, монтажными проводами, необходимыми для сборки распределительных устройств.

Обычно распределительный щит располагается внутри квартиры, вблизи входной двери или на лестничной площадке, для частных домов допускается установка электрического шкафа на открытом пространстве, например на внешней стене дома, только в этом случае необходимо учитывать степень пылевлагозащищенности распределительных шкафов. По монтажу электрощитов они бывают настенными или встраиваемыми в нишу, что соответствует ГОСТ 32395-2013.

Требования к сборке

Не секрет, что качественную сборку электрощитового оборудования сможет выполнить квалифицированный электрик, однако заняться монтажом распределительного щитка может и человек просто знакомый с модульным оборудованием и понимающий их схемы подключения.

Осуществлять сборку щитового оборудования следует в строгом соответствии с электрической схемой, разработанной на этапе проектирования электрощитов, с четким соблюдением сечений проводников, номиналов автоматов по группам. При этом должно быть соблюдено условие их селективности.

Сама сборка электрощитов производится в первую очередь с учетом обеспечения необходимой электробезопасности, обусловленной требованиями ГОСТ и других нормативных документов. В процессе сборки должны выполняться следующие условия.

Шкаф, в котором размещено щитовое оборудование, должен быть изготовлен из огнеупорного материала. Обычно корпуса электрощитов выполняются металлическими, либо из негорючего пластика.
Размеры щитка (шкафа) рассчитывают на полный комплект модулей, лучше, если останется свободное место, чем его не хватит.
На внешней стороне дверцы наносится предупреждающий знак, с обязательным указанием номинального напряжения.
Корпус и дверца щитка обязательно заземляется.
Провода маркируются с указанием группы элементов.
Клеммные колодки нейтрали и заземления должны иметь свободные контакты, к каждой клемме допускается подключение не более 1 провода.
При использовании многожильных проводов в обязательном порядке концы после снятия изоляции необходимо обжимать наконечниками.
Недопустимо попадание остатков изоляции под зажимы клеммников.
Все контакты должны быть плотно затянуты.
После окончания сборки электрическая схема распределительного щита наклеивается на внутреннюю сторону дверцы.
Воздержаться от использования дешевой электротехнической продукции, применять только качественные изделия известных брендов.

Распределительный щиток, собранный с учетом указанных требований, порадует долгой, безупречной работой.

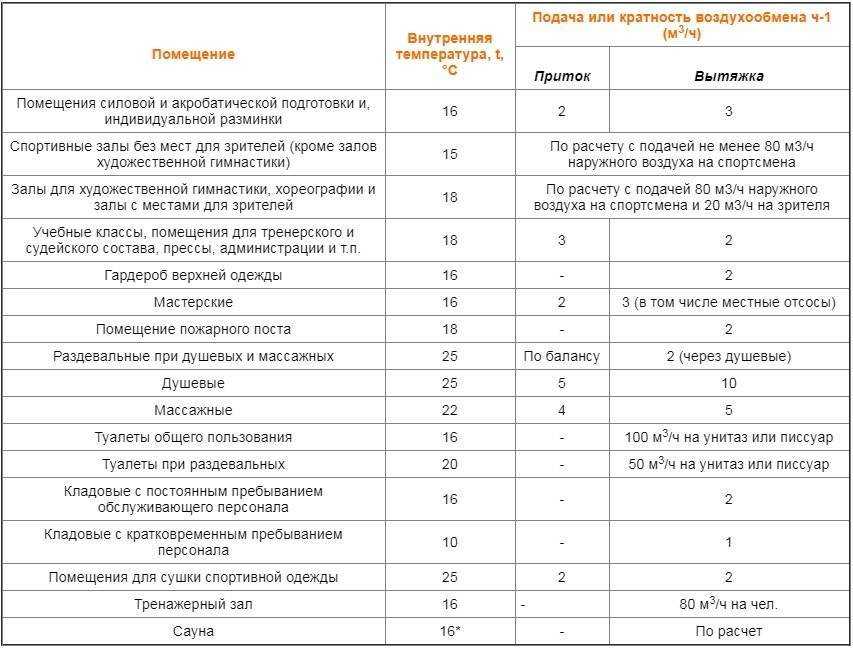

Административные и бытовые здания

Как уже упоминалось, показатели кратности имеют различные значения для разных зданий, при этом в части случаев эксплуатация систем обеспечения ротации воздушных масс, предусматривает использование естественной вентиляции и в холодное время года. При этом, в части используемых помещений, например душевых и уборных вытяжная система вентиляции должна работать более интенсивно, чем система подачи свежего кислорода в комнатах общего назначения. Так, параметры ежечасно удаляемого из помещений душевых воздуха с паром должна исходить из расчета 75 м³/ч из расчета на 1 сетку, а при организации удаления загрязненного воздуха из уборных из расчета 25 м³/ч на 1 писсуар и 50 м³/ч на 1 унитаз.

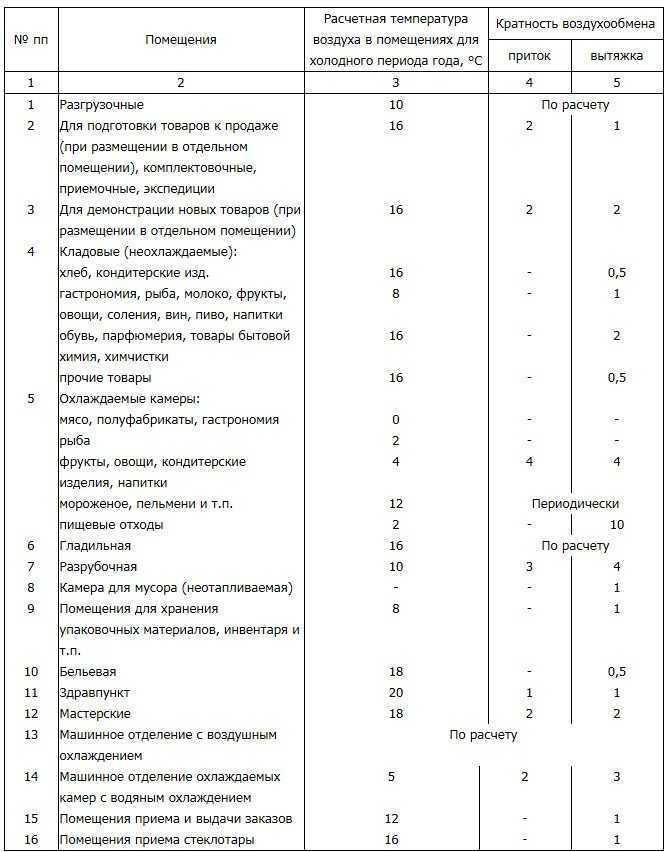

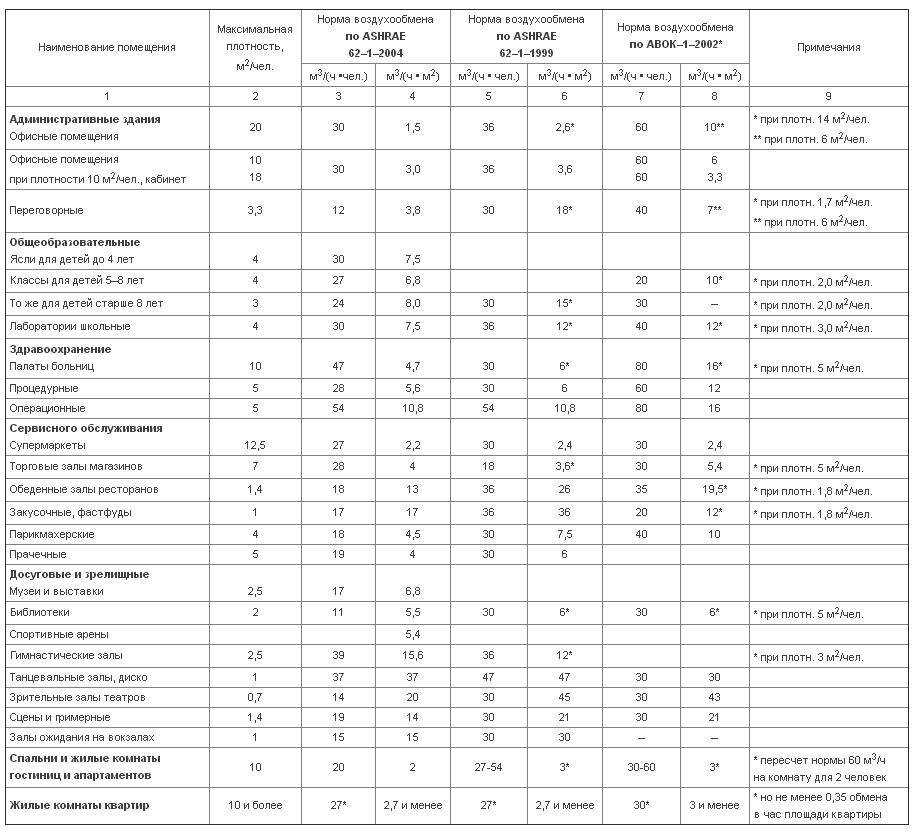

Таблица кратности для торговых помещений.

При обеспечении смены воздуха в кафе организация системы вентиляции и кондиционирования должна обеспечить кратность замены воздуха в приточной системе на уровне 3 ед/ч, для системы вытяжки этот показатель должен составлять 2 ед/час. Расчет системы полной замены воздуха в торговом зале зависит от типа используемой вентиляции. Так, если при наличии вентиляции приточно-вытяжного типа кратность замены воздуха определяется расчетным путем для всех типов торговых залов, то при обустройстве сооружения вытяжкой, не обеспечивающей приток воздуха, кратность воздухообмена должна составлять 1,5 ед/ч.

Таблица кратности для помещений кафе

При использовании помещений, обладающих большим количеством пара, влаги, тепла или газа, расчет воздухообмена может вестись исходя из имеющегося избытка. Для того, чтобы рассчитать воздухообмен по теплоизбыткам используется формула (4):

где Qпом – количество выделяемой в помещение теплоты;
ρ – плотность воздуха;
c — теплоемкость воздуха;
t вывод — температура воздуха, удаляемого при помощи вентиляции;
t подав — температура воздуха, подаваемого в помещение.

Организация системы обмена воздуха в котельной исходит из типа используемого котла и должна обеспечивать 1-3 кратную замену всего объема кислорода в течение часа.
