Конструкция и принцип работы обратного клапана для вентиляции, выбор подходящей модели и монтаж

Рейтинг лучших моделей типа «Бабочка»

ERA 12СКЦ 120мм

Классический продукт, который подойдет для установки в общественных местах или дома. Створки срабатывают при незначительном давлении, что способствует быстрому удалению воздуха. Для большей эффективности лопасти оснащены специальными пружинами. Крепление осуществляется при помощи хомутов. Внутри конструкции располагается демпферное кольцо уплотнения.

Средняя стоимость – 275 рублей.

клапан ERA 12СКЦ 120мм
Достоинства:

• Продолжительный срок службы;
• Надежность;
• Подпружиненные лопасти;
• Уплотнительное кольцо;
• Простой монтаж.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Shuft RSK 100

Универсальный прибор, который может размещаться в любом месте, том числе на улице. Выдерживает температуры до -40 градусов и не подвергается процессу коррозии. Корпус выполнен из качественной стали, которая покрывается защитным слоем. Чтобы лопасти не стучали во время движения, присутствует резиновый уплотнитель, который поглощает весь шум.

клапан Shuft RSK 100
Достоинства:

• Долговечность;
• Качественный корпус;
• Не издает шума;
• Оптимальная цена.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Polar Bear RSK 355 «бабочка»

Хороший клапан, который срабатывает автоматически и не издает много шума. Корпус изготавливается из оцинкованной стали. За лопастями располагается демпферное кольцо, которое поглощает лишний шум и не отвлекает человека от работы. Клапан может устанавливаться в любом положении, что является большим преимуществом.

клапан Polar Bear RSK 355 «бабочка»
Достоинства:

• Высокий срок службы;
• Надежность;
• Автоматическая регулировка;
• Плотное прилегание;
• Лопасти выполнены из алюминия.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Регулировка и настройка

Процесс регулирования параметров вентиляционной системы сводится к обеспечению на всех участках сети указанного в проекте уровня притока и оттока воздуха. Это довольно сложно выполнить без специализированного оборудования и опыта.

Тем не менее, вы можете попытаться внести коррективы, основываясь на следующих рекомендациях:

• Имеет смысл отводить избыточный воздух на участки сети с пропускной способностью ниже расчетных значений.
• Допустимый допуск для расхода воздуха в приточных и вытяжных установках составляет 10%.
• В первую очередь регулируются заслонки, расположенные ближе всего к вентилятору. Необходимый уровень сопротивления воздушному потоку устанавливается плавным поворотом заслонки.
• Мощность вентилятора регулируется путем изменения скорости вращения лопастей.

Демпферы и вентиляционные клапаны позволяют быстро и эффективно регулировать параметры вентиляционной системы. Управление может осуществляться вручную или автоматически, что позволяет построить климатическую систему любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей больших зданий или промышленных объектов.

Глушитель собственного производства:

Двустворчатый пружинный

Клапан, который называют «бабочка», имеет несколько шторок. Они раскрываются, если с определенной стороны наблюдается существенное давление. Если его нет, пружины способствуют его захлопыванию.

Указанные моменты не зависят от силы тяжести, но в отличие от предыдущего варианта, такая конструкция может быть зафиксирована под любым углом. Обычно нормальная работа этой модели гарантируется при использовании вытяжки с принудительной вентиляцией.

Проверять надо именно те потоки, которые характерны для воздуховода. Есть модификации, которые можно видоизменить, чтобы они приняли нужный параметр — в соответствии с силой действия пружин.

Инструменты и материалы для монтажа

Необходимо заранее приготовить материалы и инструменты, которые потребуются в процессе работы. Чтобы установка кухонной вытяжки прошла без трудностей, не стоит полагаться на то, что в комплекте с аппаратом будут прилагаться все необходимые крепежные элементы. К минимуму инструментов, которые понадобятся в процессе монтажа, относятся:

• перфоратор;
• крепежные элементы;
• набор отверток;
• молоток;
• строительный уровень;
• треугольник;
• карандаш;
• отвес;
• стремянка.

Для проведения работ по установке вытяжки для кухни с отводом и без него следует заблаговременно приобрести необходимые дополнительные материалы для монтажа, в т. ч.:

• монтажную пену;
• хомуты;
• зажимы для крепления кожуха;
• вентиляционную гофру;
• силикон;
• сетку от насекомых и летучих мышей;
• решетку с отверстием.

Устанавливая вытяжку на кухню, можно использовать строительный скотч для формирования карманов под отметками, где будет проводиться сверление. В этом случае крошка и пыль при работе перфоратора будут не разлетаться по помещению, а падать в специально обустроенные для этого карманы.

Кроме того, нередко требуется установка дополнительного устройства для препятствования обратной тяге. В процессе работы механизма клапан поднимается, что позволяет устранять из помещения загрязненный воздух. После прекращения работы аппарата клапан закрывается, исключая появление обратной тяги.

Установка обратного клапана

Для того чтобы обратный клапан выполнял свои функции по назначению, необходимо правильно выбрать тип и положение клапана и правильно его установить. Вы можете сделать это самостоятельно, не нанимая платного монтажника.

Положение в вентиляционной системе

Представьте себе ситуацию, когда активация принудительного переключения воздуха изменяет направление потока в системе канальной вентиляции. Возьмем распространенный случай, когда кухонная вытяжка и вентилятор для душа подключены к одному вентиляционному каналу.

Классическое расположение обратных клапанов в камере с выпускным отверстием. При таком решении обратный ток невозможен.

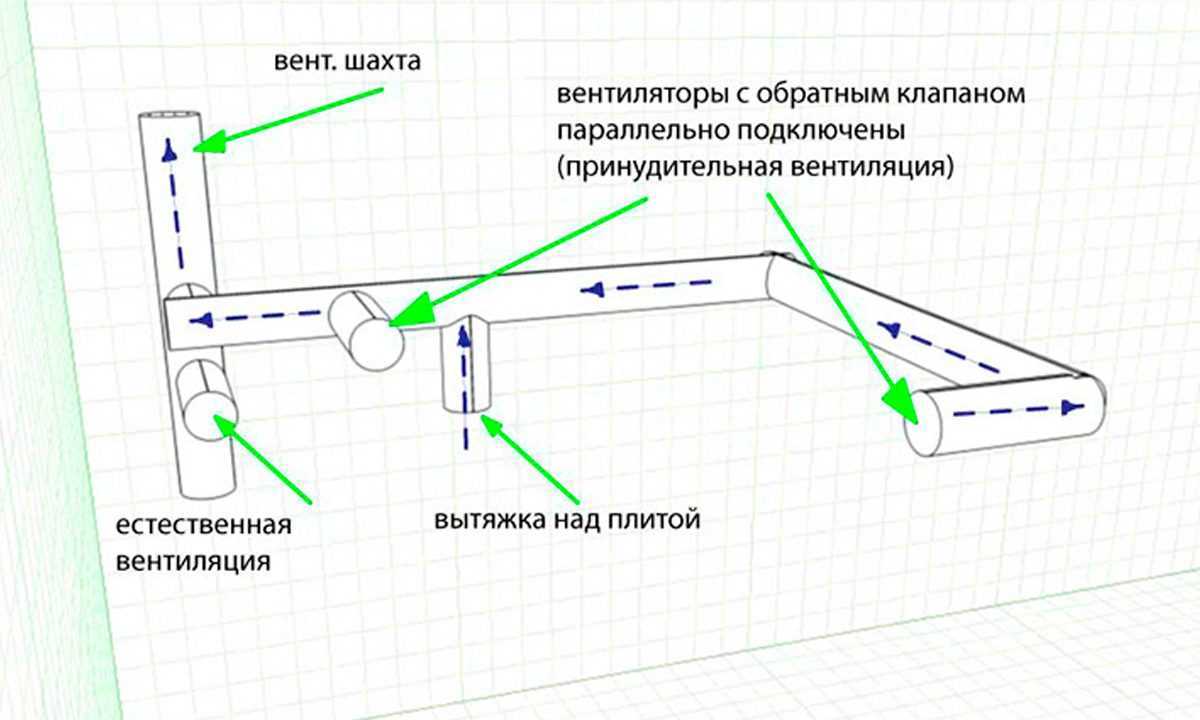

Если топология воздуховода более сложная, правило установки обратного клапана можно сформулировать следующим образом: Заслонка должна быть установлена после каждой точки всасывания и до следующего ответвления воздуховода. Точное расположение не имеет принципиального значения, но выбирается в зависимости от простоты установки. Это решение гарантирует отсутствие обратного потока при любой комбинации активированных бонет и вентиляторов.

Ответвление воздуховода обеспечивает выход воздуха из помещения, когда вытяжной шкаф не работает. Он должен работать так, чтобы поток шел только в направлении вентиляционной шахты, поэтому оснащен обратным клапаном.

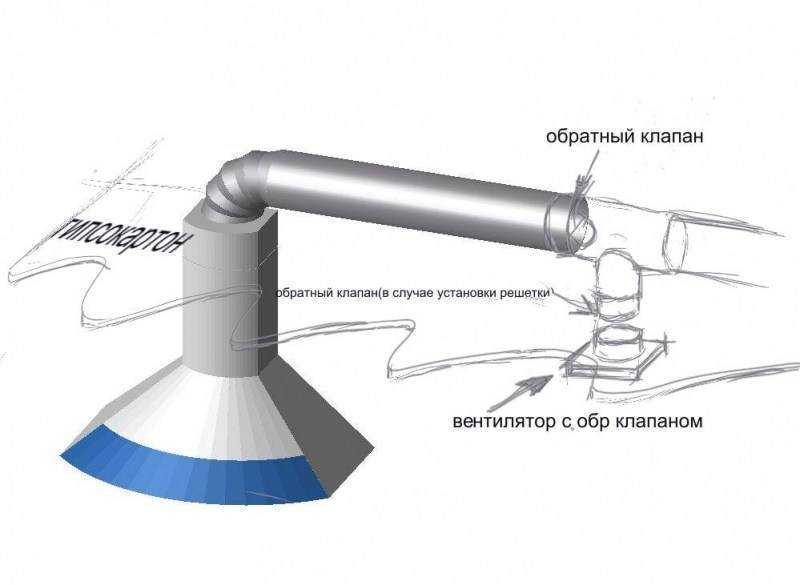

Поскольку клапан может быть установлен в воздуховоде рядом с колпаком под разными углами, ответвление не должно быть препятствием для потока воздуха. Высокая скорость потока в сочетании с дополнительным сопротивлением перегружает двигатель вентилятора и способствует возникновению шума.

Обратный клапан может быть установлен различными способами. На фотографиях показаны наиболее распространенные варианты правильной установки данного устройства.

Обратный клапан может быть установлен в любом месте капота — это не имеет значения. Обычно он устанавливается вплотную к воздуховоду, так как колено можно заменить тройником без изменения длины других элементов вентиляционного канала.

Принцип работы и конструктивное исполнение

Обратный клапан предназначен для потока воздуха в одном направлении; в обратном направлении он должен плотно закрывать активную часть воздуховода.

Существует 4 распространенных типа этих устройств:

• Мембранный. Небольшое усилие воздушного потока способно изменить положение гибкой мембраны. Этот вид используют при естественной вентиляции. Иногда сечение возле мембраны укрепляют несколькими ребрами жесткости, что позволяет избежать искривления пластины при сильной обратной тяге от вытяжки.
• Одностворчатый гравитационный. Под воздействием потока происходит отклонение жесткой створки клапана. Если возникает реверс или скорость воздуха в воздуховоде близка к нулю, то под действием силы тяжести створка закрывается. Такую систему применяют и при естественной вентиляции и внутри канала.

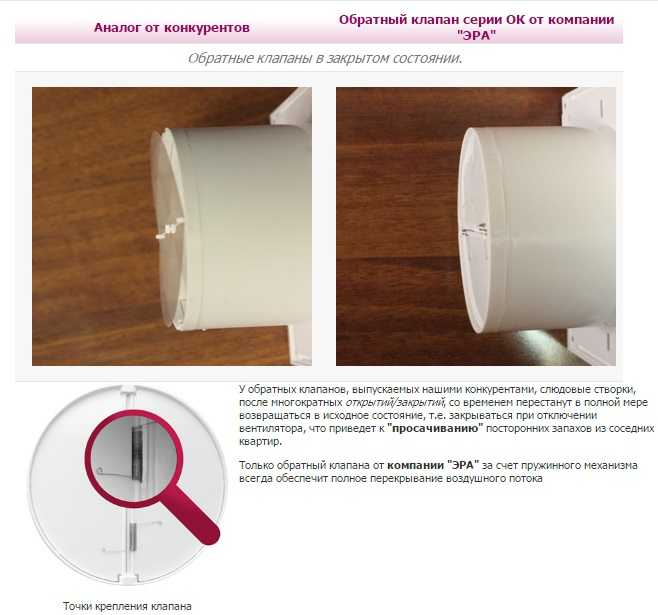

• Двухстворчатый пружинный. Тип «бабочка» имеет две створки и похож по принципу действия на гравитационную модель, только за закрытие клапана отвечают пружины, а не сила тяжести. Такой тип применяют внутри канала, так как слабому потоку будет трудно преодолеть силу сопротивления пружин.
• Жалюзи. Это модификация одностворчатого гравитационного варианта, только с несколькими створками. Ее применяют как наружный элемент вентиляционной системы, так как она имеет компактные размеры в открытом состоянии. Ее устройство более сложное, поэтому лучше ограничиться предыдущими тремя вариантами.

Существует два способа решения проблемы обратного потока из вентиляционного канала:

• установить принудительную приточную вентиляцию, которая создав избыточное давление в квартире, блокирует возвратные потоки из вытяжки;
• использовать обратный клапан на вентиляцию в квартире.

В первом случае требуются финансовые вложения, состоящие из стоимости вентилятора и работ, необходимых для его установки, а также текущих расходов семейного бюджета на оплату счетов за электроэнергию.

Во втором случае вы можете купить дешевый, простой, односторонний вентилятор, установить его самостоятельно и забыть о проблеме на долгие годы. Устройство обеспечивает беспрепятственный поток воздуха в одном направлении, наружу. Как только поток уменьшается или меняет направление, заслонка немедленно закрывает вентиляционный канал. По этой причине в воздухоотводчик встроен обратный клапан.

Конструктивное исполнение обратного клапана

В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной трубы.

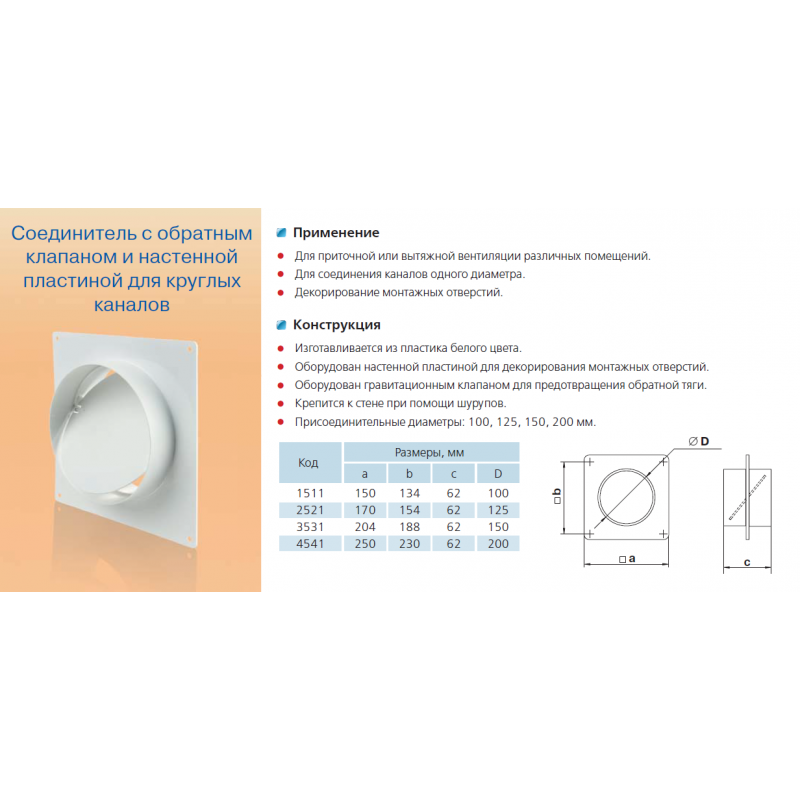

При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

Обратный клапан, естестваная вентиляция

Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

Как установить обратный клапан на вентиляцию?

Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.

Если система воздухозабора простая

Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.

Если система воздухозабора сложная

Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.

• Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
• Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.

Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.

В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.

Монтаж обратного клапана с улицы

прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.

Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.

Монтаж обратного клапана внутри помещения

Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.

А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.

1. Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
2. Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
3. После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
4. Сверлим шлямбуром отверстия в бетоне.
5. После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
6. Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
7. После чего устанавливаем вентилятор.

Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.

Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.

Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.

Самостоятельно изготовление

Принцип работы обратного клапана предельно прост, поэтому его изготовление возможно в домашних условиях. Наиболее простым решением будет мембранный механизм, установленный на решетке вентиляционной отдушины. Для этого потребуется:

• готовая решетка или кусок пластика, из которого она будет вырезана;
• небольшой лист полимерной пленки;
• крепежные детали;
• герметик.

Пример готовой конструкции

Решетка станет основой устройства. На ней будут закреплены лепестки, управляемые воздушным потоком. Собранная конструкция будет выглядеть как показано на рисунку справа.

Вначале необходимо замерить размеры отдушины и вырезать заготовку для решетки таким образом, чтобы она с каждой стороны была примерно на два сантиметра больше отверстия отдушины.

По центру заготовки вырезаются отверстия таким образом, чтобы получилась решетка. Отверстия можно выпилить напильником или лобзиком, предварительно сделав несколько сверлений с помощью дрели.

Лепестки удобно будет изготовить из плотного полиэтилена толщиной примерно 0,5 миллиметра. Прикрепить их на основание нужно без зазора. Закрепить их хорошо удастся при помощи скотча или герметика. По углам решетки сверлятся отверстия для крепления к стене. Края решетки-основания промазываются герметиком. После того, как он подсохнет, вся конструкция устанавливается в отдушину.

Монтаж такого самодельного клапана можно произвести с помощью различных типов крепежных деталей. Это зависит от материала стены. Работать это устройство может как при естественном вентилировании, так и с принудительной циркуляцией воздуха от вытяжного вентилятора.

Лепестки должны находиться со стороны вентиляционного канала таким образом, движение воздуха происходило из помещения в систему. Иначе воздушный поток прекратится полностью или поменяет свое направление.

Нужно помнить, что если вентилятор будет работать длительное время, внутри помещения может создаться пониженной давление, что приведет к подсосу воздуха через неплотности во входной двери. Поэтому нельзя забывать о притоке свежего воздуха (особенно если квартирные окна металлопластиковые) при постоянно включенном вытяжном устройстве.

Смотрите видео как происходит процесс изготовления клапана:

Выбор места установки

Выбрать место установки обратного клапана правильно, можно только при соблюдении ряда требований:

• при заборе отработанного воздуха в одном месте, независимо от того, соединено оно с шахтой или выходит на улицу, достаточно поставить на входе один клапан;
• при разветвленной системе вытяжной вентиляции — имеется несколько самостоятельных вытяжек или окон одного канала — поступают так: на каждую точку забора устанавливается обратный клапан. Такое техническое решение предотвращает перенаправление потоков воздуха, особенно при наличии активной вытяжки на кухне. Для подстраховки в частных домах и коттеджах ставят дополнительный обратный клапан на выходе — предотвращает опрокидывание тяги при сильном ветре;

Клапан-жалюзи для установки на выходе вентиляции.

• в квартирах обратный клапан устанавливается на стену, в коттеджах допускается установка на потолок. Такие требования объясняются необходимостью регулярного обслуживания устройства — заслонка должна легко открываться/закрываться, а жировой налет с пылью мешают;
• ставить на приточно-вытяжную вентиляцию обратный клапан лучше в квартире, исключая малейшую вероятность замерзания заслонки.

Наличие разных схем вентиляции не позволяет в данной статье более подробно рассмотреть вопросы размещения обратного клапана на кухне, ванной комнате, туалете. Для этого требуется отдельный материал.

Одностворчатый вариант

При выходе из помещения воздушного потока он давит на створку клапана, чем и открывает его. Если имеет место обратная тяга или же движения не наблюдается, створка не испытывает на себе какого-либо воздействия, а потому закрывается под влиянием силы тяжести.

Этой модели часто отдают предпочтение по причине того, что она надежная и простая. Одной створки вполне достаточно для решения необходимых задач. Если правильно ее установить, можно прибегать к помощи естественной вентиляции, так как сопротивление здесь будет небольшим. Есть два варианта исполнения таких моделей:

1. Со смещением оси. На ней зафиксирована створка. Смещение осуществляется касательно сечения воздуховода.
2. С противовесом. Соответствующий элемент находится снаружи или внутри прибора.

Если принимать во внимание, что сила тяжести играет ключевую роль в поддержании принципа закрытия створки, тройник с обратным клапаном для вытяжки надо ставить горизонтально или вертикально. Всё зависит от особенности конструкции

Для правильного выполнения манипуляции используется уровень. Если всё это не учесть, обеспечить полное закрытие не удастся. Также может иметь место ситуация, когда возникают большие усилия со стороны воздушного потока в системе для открытия створки. Особенно это актуально при применение противовеса.

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении  величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит  больший или меньший приток свежего воздуха или отток загрязненных воздушных масс.  Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

• по материалу изготовления;
• по форме;
• по способу функционирования;
• по месту установки;
• по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу  управления вентиляционным устройством  – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет  собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор  не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные  или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо  сделать легкий и удобный доступ к обратному клапану.

Установка обратного клапана на вентиляцию

• Обратный клапан для вентиляции монтируется просто. Вам достаточно иметь:
• обратный клапан;
• инструкцию по сборке;
• шуруповерт (можно ограничиться обычными отвертками);
• саморезы;
• уплотнитель (или силикон).

Сначала вам предстоит произвести демонтаж вентилятора, который вы успешно использовали. В отверстие для вентиляции устанавливаем корпус обратного клапана и делаем отметки на местах предполагаемого крепежа. Корпус предстоит извлечь, и на полученных отметинах вам необходимо просверлить отверстия.

Возвращаем корпус на прежнее место и через полученные отверстия наносим отметины на стенки колодца для вентиляции. Снова извлекаем клапан, и на полученных отметинах предстоит проделать отверстия.

Воспользоваться перфоратором у вас точно не получится, поэтому предстоит применить шлямбур (устройство для получения отверстий в бетонных основаниях механическим способом).

В отверстия забиваем дюбеля соответствующего размера. Остается только вернуть обратный клапан на место и завернуть до упора все крепежные элементы

Обратите внимание на получившиеся отверстия или зазоры между корпусом обратного клапана и колодцем для вентиляции

Если их размер виден невооруженным глазом, то предстоит дополнить монтаж обратного клапана герметизацией. Самое простое — засиликонить все зазоры.

Обратите внимание!

После выполнения всех описанных работ предстоит установить вентилятор на прежнее место. На этом можно считать миссию выполненной: вентиляция работать будет надежно, обратный клапан не пропустит в ваш дом посторонние запахи.

В настоящее время в продаже стали появляться обратные клапаны, которые не предполагают столь кардинальных перемен. Такие устройства монтируются не за вентилятором, а непосредственно перед ним. Такие своеобразные клапаны являются накладными.

Работают они нисколько не хуже описанных ранее. Особенность только в том, что клапан будет несколько выступать над плоскостью стены. При хорошем оформлении корпуса это может быть самым простым решением проблем вентиляции, причем придаст это устройство дизайну комнаты своеобразный шарм.

И еще необходимо добавить несколько слов о широком ассортименте клапанов на современном рынке строительных материалов. Выбор очень широк по различным параметрам. Особенно это касается корпуса клапана.

Производители всего оборудования для вентиляции понимают, что универсальных размеров вентиляционных шахт не существует, поэтому по максимуму решено было обеспечить товаром весь рынок по всем направлениям.

Существуют обратные клапаны, предназначенные для различного сечения вентиляционных колодцев. Особенно надежно проявляют себя обратные клапаны квадратного сечения. Особенность их в том, что они не боятся различного рода перекосов и очень легко монтируются в колодцы любого сечения. Такими устройствами можно надежно обеспечить вентиляцию в любом доме.
