Какой должна быть минимальная длина трассы для кондиционера

Правила эксплуатации кондиционера

Хотите продлить срок жизни прибора, а также сэкономить на его ремонте? Тогда внимательно изучите инструкцию по его эксплуатации и правильно ухаживайте за ним. Каждая модель имеет свои индивидуальные особенности, но есть ряд общих моментов.

• Своевременно меняйте или мойте фильтры.
• Не включайте прибор, если за окном температура ниже, чем указана в допустимом диапазоне. Он получит мощный гидроудар и попросту выйдет из строя без возможности восстановления.
• Если в помещении работает кондиционер, то окна и двери должны быть закрыты, чтобы препятствовать проникновению новой порции горячего воздуха. В ином случае агрегат будет работать на износ и быстро сломается, да и электроэнергии затратите больше необходимого.
• Не завешивайте кондиционер шторами, жалюзи, занавесками. Ограниченное пространство намного снизит эффективность.
• Не устанавливайте агрегат вблизи источников тепла, работающих электроприборов. Не допускайте прямых попаданий солнечных лучей. Термостат воспримет дополнительный нагрев за общую температуру помещения и настроится на более интенсивное охлаждение.
• Во время генеральной уборки лучше выключить прибор, чтобы большое содержание пыли в воздухе не нагружало фильтры.
• Не реже раза в год нужно чистить как внутренний, так и внешний блоки от мусора, пыли и других загрязнений.

Размеры внутреннего узла

В стандартном исполнении блок представляет собой прямоугольный агрегат в пластиковом или металлическом корпусе. Габариты устройства определяют его производительность и подбираются под общую площадь обслуживаемых помещений.

Каждый серьезный производитель имеет линейки крупногабаритных, стандартных и малых моделей.

Размеры внутренних блоков варьируются в таких пределах:

• Ширина. 70-120 см.
• Высота. 24-32 см.
• Глубина. 18-30 см.

Габариты внутреннего блока определяют пространство для теплообменника и его обдувания воздухом. Чем меньше размеры, тем меньше данный элемент и, следовательно, производительность прибора. Впрочем, некоторые производители идут другим путем – в компактном корпусе размещается маленький теплообменник, а производительность наращивается благодаря более мощному вентилятору. Выигрывая в размерах, такой кондиционер будет проигрывать аналогам по уровню шума.

Критерии выбора

Представление о том, как устроен прибор и его возможностях, позволяет выбрать наиболее подходящий климатический агрегат. Что лучше: кондиционер или сплит-система?

Преимущества моноблока:

• Лёгкий монтаж;
• Неприхотливость в использовании;
• Мобильность;
• Более низкая цена.

Минусы эксплуатации:

• Небольшая мощность — до 4 кВт;
• Громоздкость, непрезентабельный внешний вид;
• Меньшая эффективность работы;
• Шум во время работы до 50 Дб;
• Конденсат скапливается в поддоне, его нужно периодически удалять.
• При установке оконных кондиционеров снижается естественная освещённость помещения.

Такие приборы идеально подходят когда нужно создать комфортные условия в течение двух-трёх жарких месяцев в помещениях малой кубатуры: в небольших квартирах, на даче. Устройства легко транспортировать. Чтобы подключить прибор не требуется особых навыков и времени.

Как работает сплит-система (достоинства):

• Умеренно тихий режим работы (до 30 Дб);
• Мощность 7 кВт и выше;
• Энергоэкономичность, высокий КПД;
• Наличие ночного режима, регулировки заданной температуры и влажности, удалённое управление с помощью пульта;
• Возможность направлять воздушную струю в нужном направлении;
• Широкий ассортимент двухмодульных аппаратов позволяет подобрать подходящую модель.

Внутренний блок выглядит эстетично, хорошо вписывается в любой интерьер. Устройство может работать в различных режимах: охлаждения, обогрева, сушки, усиленной очистки, ионизации.

Особенно наглядно выглядят достоинства климатических установок инверторного типа:

• Работают без отключения, отсутствуют перепады температуры;
• Автоматически регулируется уровень мощности;
• Малое количество пусковых токов обеспечивает длительный срок службы устройства, возможность установки в зданиях со слабой проводкой.
• Экономия энергопотребления составляет 20-25%;
• Бесшумность работы позволяет устанавливать инверторы в спальнях, детских комнатах.

Недостатки сплит-систем:

• Монтаж оборудования должен проводить специалист, стоимость работ может достигать трети от цены агрегата;
• Требуют регулярного техобслуживания, чувствительны к скачкам напряжения;
• Стоимость значительно выше.

Климатические установки с двумя блоками приобретают для круглосуточной работы летом и в период межсезонья. Двухмодульные системы покупают в квартиры, где проживают аллергики, часто болеющие дети.

Принцип действия сплит-системы кондиционера позволяет установить комфортные климатические условия проживания в любое время года. Многообразие функций удовлетворяет любые запросы пользователей.

Зачем нужно знать размеры кондиционера

Для людей, заботящихся о своем здоровье и благополучии, не имеет значения, сколько электроэнергии потребляет кондиционер.

Чтобы система работала эффективно и поддерживала температуру на нужном уровне, важно выбирать систему кондиционирования с учетом ее размера и мощности. Размер кондиционера для небольших помещений имеет особое значение

Такие системы в небольших помещениях будут выглядеть громоздко и портить внешний вид. Кроме того, при их установке могут возникнуть серьезные трудности: купленный прибор может не поместиться в отведенное для него место

Размер кондиционера для небольших помещений имеет особое значение. Такие системы в небольших помещениях будут выглядеть громоздко и портить внешний вид. Кроме того, при их установке могут возникнуть серьезные трудности: купленный прибор может не поместиться в отведенное для него место.

Важно правильно расположить кондиционер. Необходимо соблюдать рекомендованное производителем расстояние от потолка

Как правило, этот показатель составляет от 60 до 150 мм. Оптимальное расстояние от перпендикулярной стены до системы составляет 400 мм.

Если игнорировать эти требования, производительность оборудования будет низкой.

В последнее время появляются новые подходы к размещению кондиционеров. Теперь доступны внутренние блоки в вертикальной сплит-системе. Такие агрегаты оснащены боковым выходом для охлажденного воздуха.

Важно выбрать форму и размер кондиционера так, чтобы он идеально вписался в предназначенное для него место и органично смотрелся в интерьере помещения. Кроме того, устройство не должно быть слишком шумным

Правила установки наружного блока кондиционера

нормальное размещение блока с доступом к основным сервисным клапанам

Прежде чем приступить к закреплению, следует учесть правила установки наружного блока кондиционера, несоблюдение которых влечет за собой некорректную работу устройства:

• Прибор не должен нарушать тишину в ночное время – максимально допустимый шум составляет около 32 дБ. Необходимо организовать нормальный отвод конденсата, чтобы он не попадал на стены дома, козырек подъезда и проходящих мимо людей;
• Обязательно учитывают прочность стен. Она должна выдерживать нагрузку в несколько десятков килограмм. Нельзя крепить кондиционер к конструкциям из газобетона, внешней облицовке дома и слою утеплителя;
• Кронштейнам с блоком обеспечивают максимально надежные основание и крепление;
• Для того, чтобы не происходило перегрева компрессора, минимальное расстояние от стены до наружного блока не должно быть меньше 10 см. Не должно быть никаких препятствия для нормального обдува;
• Кондиционер размещают с учетом необходимости свободной циркуляции воздуха. Радиатору требуется нормальное охлаждение;
• Обеспечивают хороший доступ к сервисным клапанам, чтобы можно было проводить профилактический осмотр;
• Нельзя допускать множественного сгибания медного трубопровода, так как заломы препятствуют нормальной прокачке фреона компрессором;
• Максимальная длина трубопровода между модулями сплит-системы не должна превышать длину, установленную производителем, иначе эффективность работы заметно падает;
• Не допускают попадания прямых солнечных лучей на заднюю часть прибора, поэтому слишком большого расстояния от наружной стены до внешнего блока быть не должно;
• Желательно предусмотреть защиту от влаги.

Как определить оптимальное значение

Выбрать кондиционер или сплит-систему по мощности довольно просто, если точно известна площадь помещения. Однако кроме размеров комнаты, необходимо учитывать и несколько других факторов. Прежде всего это высота потолков. Это показатель, так же как и площадь, является основополагающим при выборе системы кондиционирования.

Сплит-система в квартире

При выборе устройства с оптимальной холодопроизводительностью рекомендуют учитывать возможные источники тепла. Поэтому даже точно определив площадь, обычно оставляют выбор за кондиционером с мощностью немного больше требуемой.

Расчет в BTU

Чтобы подобрать кондиционер для комнаты, необходимо определить, какая мощность требуется для обслуживания помещения. В большинстве современных моделей этот параметр измеряется в Британских Тепловых Единицах (BTU). Чтобы определить мощность сплит-системы для дома, необходимо знать площадь и высоту потолков. Далее определить подходящую производительность поможет таблица, в которой приведена средняя мощность для помещения с конкретными параметрами.

Средняя мощность системы в зависимости от площади

Отметим, что эти значения усредненные. Однако они помогут узнать нужную мощность устройства. К тому же, при измерениях в BTU всегда допускается погрешность. По этой причине данная единица измерения в настоящий момент в приоритете, в то время как в кВт устройства маркируются все реже.

Наклейка с параметрами кондиционера

Необходимо заметить, что данные параметры применимы только в том случае, если требуется определить мощность охлаждения кондиционера. Современные сплит-системы способны также работать и на обогрев. Количество энергии, которое потребляет кондиционер в режиме нагрева и охлаждения различаются.

Расчет в киловаттах

В случае с данной единицей измерения, подбор кондиционера может оказаться еще проще. Если потолки помещений не более 3 метров, можно воспользоваться стандартным способом подсчета. Оптимальная номинальная холодопроизводительность составляет 1 кВт на 10 м2. Таким образом, для помещения на 20 квадратов достаточно 2 киловатт, а на 40 м2 — 4 кВт.

Единственная проблема в том, что чаще всего параметры мощности кондиционеров заявлены в BTU, а не в ваттах. Поэтому возникает необходимость перерасчета из одной единицы измерения в другую. 1000 BTU составляет 0.29 кВт. Зная площадь и значение в Британских Тепловых Единицах, можно применить коэффициент 0.29. Так мы подберём оптимальную мощность в ваттах.

Ориентиры для выбора кондиционера

Нужно учитывать, что в характеристиках, заявленных производителем, указывается мощность для условий, в которых отсутствуют источники тепла. Однако на практике такие источники есть всегда. К ним относятся:

• люди и животные, находящиеся в помещении;
• непрерывно работающие электроприборы;
• стены и перекрытия из материалов, аккумулирующих тепло;
• окна, через которые проникает прямой солнечный свет.

Без учета данных параметров не получится подобрать бытовой кондиционер. Мощность с учетом вторичных источников тепла позволит подобрать подходящее для данных условий устройство. В среднем, на каждый вторичный источник тепла дополнительно выделяют от 0.1 до 0.3 кВт

Во внимание берут только объекты, выделяющие тепло и находящиеся в обслуживаемом помещении. Источники из других комнат при расчетах не учитываются

Что представляет собой внешний блок?

В состав наружного сегмента, входящего в комплекс сплит-системы, включается компрессорная установка, конденсатор, развязки клапанов, трубы, фильтры-осушители и вентилятор. В зависимости от модификации и конструкционного исполнения внутренняя “начинка” может меняться, но традиционный комплект кондиционера с выносным блоком располагает именно таким набором элементов. К слову, наиболее заметные отличия наблюдаются в так называемых зимних системах, которые предусматривают наличие специальных контроллеров для управления вентилятором. В современных кондиционерах также используются многофункциональные реле силовой коммутации. Подобные устройства рассчитаны на нестандартную работу компрессора в условиях повышенных или пониженных температур. В отличие от внутреннего сегмента, наружный блок не имеет электронных модулей – его работа полностью подчинена механической функции.

Что представляет собой внешний блок?

В состав наружного сегмента, входящего в комплекс сплит-системы, включается компрессорная установка, конденсатор, развязки клапанов, трубы, фильтры-осушители и вентилятор. В зависимости от модификации и конструкционного исполнения внутренняя «начинка» может меняться, но традиционный комплект кондиционера с выносным блоком располагает именно таким набором элементов. К слову, наиболее заметные отличия наблюдаются в так называемых зимних системах, которые предусматривают наличие специальных контроллеров для управления вентилятором. В современных кондиционерах также используются многофункциональные реле силовой коммутации. Подобные устройства рассчитаны на нестандартную работу компрессора в условиях повышенных или пониженных температур. В отличие от внутреннего сегмента, наружный блок не имеет электронных модулей – его работа полностью подчинена механической функции.

Примеры размеров кондиционеров от разных производителей

Рассмотрим средние габариты бытовых устройств на примере нескольких производителей:

Gree

Средние показатели компактных, бытовых кондиционеров по критериям ширина/высота/глубина от этого производителя составляют 65x25x18 сантиметров для внутреннего модуля и 70x40x31 см для наружного блока.

Mitsubishi

Усреднённые показатели 75x25x21 см для внутреннего и 65x55x27 см для внешнего блока.

Ballu

Ballu производит кондиционеры средней мощности для эксплуатации в бытовых и промышленных масштабах. Усреднённые габариты внутренних и внешних модулей сводятся к показаниям 60x25x17 и 65x35x20 см соответственно с незначительным разбросом.

Supra

Supra известна производством компактных, но мощных кондиционеров, средние значения которых составляют 62x25x18 см.

Виды кондиционеров: моноблочные, сплит-системы и мульти-сплит системы

По конструктивному исполнению все кондиционеры делятся на два вида: «моноблочные», состоящие из одного блока и «сплит-системы» (от английского слова «split» — «разделять»), состоящие из нескольких блоков. Если сплит система состоит из трех или более блоков, то она называется «мульти сплит-система»:

• Моноблочные кондиционеры состоящие из одного блока (оконные, мобильные и крышные кондиционеры). В таких кондиционерах все элементы размещаются в едином корпусе, что позволяет упростить конструкцию кондиционера и снизить его стоимость.

• Сплит-системы — состоящие из двух блоков (настенные, канальные, кассетные и другие типы кондиционеров). Кондиционер типа сплит-система разделен на два блока — наружный и внутренний, которые соединены между собой электрическим кабелем и медными трубами, по которым циркулирует фреон. Благодаря такой конструкции наиболее шумная и громоздкая часть кондиционера, содержащая компрессор, вынесена наружу. Внутренний блок можно разместить практически в любом удобном месте квартиры или офиса.





















  Все современные сплит-системы снабжены пультом дистанционного управления с жидкокристаллическим дисплеем. С его помощью можно задавать желаемую температуру с точностью до 1 градуса, устанавливать таймер для автоматического включения и выключения кондиционера в заданное время, регулировать направление воздушного потока и многое другое.

  Еще одним преимуществом сплит-систем является большой выбор различных типов внутренних блоков. Среди них выделяют следующие модификации: настенный, канальный, потолочный, колонный и кассетный кондиционер. При этом бытовые сплит-системы бывают только настенного типа, все остальные кондиционеры — полупромышленные. Заметим, что применительно к сплит системам названия «кондиционер» и «сплит система» являются синонимами, то есть можно говорить «канальный кондиционер», или «канальная сплит-система», или «кондиционер канального типа».

• Мульти сплит системы являются разновидностью сплит систем. Их отличие в том, что к одному внешнему блоку подключается не один, а несколько внутренних блоков  обычно от 2 до 4–5 штук (каждый внутренний блок управляется индивидуальным пультом управления). При этом внутренние блоки могут быть не только разной мощности (обычно от 2 до 5 кВт), но и разных типов. Такое конструктивное решение позволяет экономить место на наружной стене здания и не так сильно портить внешний вид наружными блоками. При этом, вопреки распространенному мнению, замена нескольких сплит систем на одну мульти сплит систему не приводит к выигрышу в цене, поскольку стоимость оборудования примерно такая же, а трудоемкость и стоимость монтажа в 1,5  2 раза выше из-за более длинных коммуникаций. Кроме этого, при выходе из строя внешнего блока мульти сплит-системы перестают работать все внутренние блоки. Поэтому мульти сплит системы обычно используют только при невозможности размещения нескольких внешних блоков на наружной стене здания.

  Мульти сплит системы принято делить на «фиксированные» и «наборные». «Фиксированные» мульти сплит-системы продаются готовыми комплектами, в которые помимо одного наружного блока входит определенное количество внутренних. Изменять количество или типы внутренних блоков нельзя. Такие системы относятся к бытовому оборудованию и обычно имеют 2 или 3 внутренних блока. В «наборных» мульти-сплит системах к одному внешнему блоку из широкого модельного ряда подбирается несколько внутренних, обычно до 4–5 штук. При этом ограничено только максимальное количество блоков и их суммарная мощность. Внутренние блоки могут быть разных типов. Такие мульти сплит-системы относятся к полупромышленному оборудованию. Если же количество внутренних блоков превышает 5–6 штук, то это уже промышленная мультизональная система.

Размеры наружного блока кондиционера

Современные сплит системы могут быть бытовыми, полупромышленными, промышленными. От их предназначения и зависит размер. Кроме того, как отмечалось выше, на габариты влияет мощность устройства, которая является номинальной или переменной. Обычно блоки систем прямоугольной формы и характеризуются параметрами: ширина, высота, глубина.

Используемые в некоторых моделях большие по площади конденсаторы требуют обдува двух вентиляторов. Поэтому размеры этих устройств будут значительно превышать привычные нам агрегаты.

Обратите внимание: на размер внешнего блока влияет показатель мощности, а не площадь теплообменника или габариты компрессора

В частных домах и квартирах чаще всего применяют две модели, которые в жару могут поддерживать температуру в районе 22оС:

— Кондиционер мощностью 2,7 кВт. Размеры внешнего блока: высота 0,5м; ширина 0,7м; глубина самого устройства 0,4 м, но учитывая отступ от стены на подвесах получается около 10 см.

— Кондиционер мощностью 3,5 кВт. Размеры: высота 0,55м; ширина 0,76м; глубина до 28,5см.

Вес таких агрегатов может быть от 12 до 25 кг.

Самый маленький агрегат для охлаждения комнаты площадью менее 16м2 с мощностью 900Вт может обеспечить охлаждение до 21-23оС. Габариты его наружного блока: высота 70см, ширина 28,5см, глубина 18,8см. Вес такой конструкции около 7кг.

Моноблочные сплит-системы

сплит-система без наружного модуля UNICO

Существуют кондиционеры без наружного блока, но не мобильные или оконные установки, а именно моноблочные сплиты, у которых все компоненты размещены в одном модуле. Они состоят из:

• компрессора;
• электропривода;
• теплообменника;
• вентилятора;
• механического и угольного фильтров;
• рекуператора.

У таких моделей сплит-систем предусмотрен двойной воздуховод, через который идет выброс теплого отработанного воздуха и забор свежего уличного. Конденсат выходит через трубку, отвечающую за вывод тепла, вместе с горячим потоком. Снаружи отверстия воздуховода закрывают декоративными вентиляционными решетками.

Среди кондиционеров без наружного блока есть модели, работающие не только на холод, но и на холод/тепло. Производители выпускают моноблочные сплит-системы как с линейным (on/off), так и инверторным приводом. Существуют даже мульти-сплит системы с двумя соединенными блоками, которые могут функционировать вместе и по отдельности. У них предусмотрен небольшой перепад высот. Размещают блоки либо сверху, либо снизу на стене.

Большинство кондиционеров, не имеющих наружный блок, работают в стандартных режимах: охлаждение, обогрев, вентиляция, осушение воздуха. Средний уровень шума составляет 28-37 дБ при энергоэффективности от класса A до A++. Многие имеют удобные настройки типа:

• дополнительного обогревателя;
• таймера включения/выключения;
• распределителя воздуха;
• функции разморозки;
• режима экономичного ночного потребления энергии.

наружный блок DAIKIN

К основным плюсам таких устройств относятся:

• облегченный настенный монтаж;
• приток свежего воздуха;
• отсутствие необходимости прокладывать дренаж для нереверсивного прибора.

Но есть у них и существенные минусы, которые отмечают не только монтажники, но и сами покупатели:

• фиксированный монтаж, предполагающий размещение только на наружной стене помещения;
• очень чувствительный теплообменник;
• грибок на стене снаружи от постоянно стекающего конденсата;
• повышенный шум (если сравнивать с обычными двухблочными системами);
• неравномерность распределения потоков при установке блока ближе к полу;
• высокая цена, не оправдывающая ожидания пользователей.

Многих настораживает тот факт, что ведущие мировые лидеры климатической техники не выпускают моноблочные сплит-конструкции. Основная их часть принадлежит китайским компаниям. В России на прилавках магазинов можно встретить следующие марки:

• UNICO STAR;
• UNICO SKY;
• CLIMER;
• ARTEL.

В некоторых случаях, когда правила запрещают устанавливать наружный блок кондиционера на фасаде, моносплитная система является единственным способом решить проблему кондиционирования квартиры или офиса.

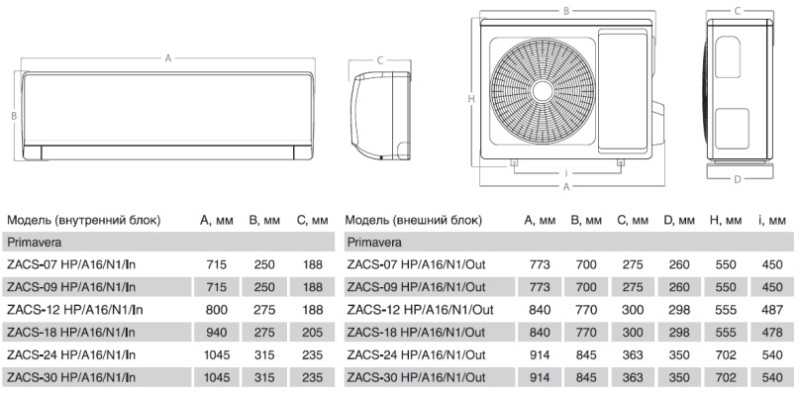

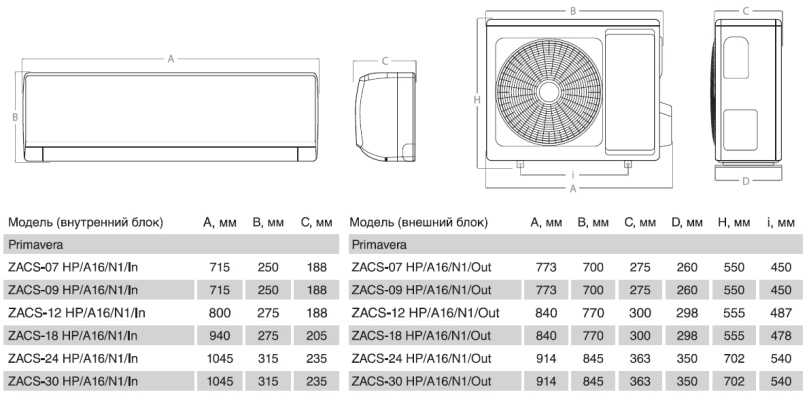

Стандартные размеры кондиционеров (высота, ширина, глубина)

Кондиционеры подразделяются на три основных категории:

• промышленные;
• полупромышленные;
• бытовые.

Дополнительно разделяются на устройства по мощности:

• малой;
• средней;
• высокой.

Стандартные блоки кондиционеров имеют прямоугольную форму, размер которой зависит от показателей высоты, глубины, а так же ширины.

Внутренний блок

Минимальные размеры внутреннего блока среднестатистической сплит-системы сводятся к следующим показателям:

• высота — 24-28 см;
• ширина — 70-80 см;
• глубина — 18-25 см.

Как правило, бытовые сплит-системы оснащены прямоугольным внутренним модулем. В некоторых случаях производители отходят от среднестатистических показателей в особенных моделях. Например, в продаже можно встретить настенные кондиционеры, которые имеют глубину внутреннего блока 18-20 см, ширину — от 85 до 90 см, а высота может достигать 30-33 см.

В других случаях изменённые характеристики высоты-глубины-ширины обоснованы нестандартной формой внутреннего блока. К примеру, в продаже встречаются кондиционеры с вертикальным расположением, длина и ширина внутреннего модуля которых приравнивается к показателям 0.5-1 метр включительно.

Так же в продаже попадаются кондиционеры колонного типа, которые монтируются у пола. Высота таких сплит-систем составляет до 1,50 метра включительно, а показатели глубины и ширины составляют 70-80 см.

Внешний блок

На размер внешнего блока влияет его форма. Чаще всего внешний модуль выполнен либо в квадратном, либо в прямоугольном исполнении.

То есть показатели габаритности внешнего блока напрямую зависят от производительности, а значит итоговой мощности сплит-системы. Таким образом, маломощные, компактные кондиционеры располагают внешним блоком:

• высота варьирует от 42 до 60 см;
• ширина — в пределах 66-80 см;
• глубина — от 23 до 30 см.

Средние по производительности и мощности сплит-системы имеют внешний блок, высотой до 70 см. Ширина — примерно 85 см. Глубина — 30 см.

Наиболее мощные и производительные сплит-системы оснащены внешними блоками высотой до 65 см, шириной — в пределах 80-86 см, а глубиной — от 30 до 32 см.

Мобильная сплит-система

Мобильные кондиционеры приравниваются к сверх-лёгкой категории, и способны стабилизировать температурный режим исключительно в небольших помещениях. Длина таких сплит-систем не превышает 70 см.

Подводя итоги

Выбор кондиционера с правильными размерами и мощностью позволит обеспечить нормальное охлаждение дома или квартиры. Прибор с недостаточной мощностью сможет достаточно охладить помещение, тогда как кондиционер с избыточной мощностью будет потреблять больше энергии, из-за чего счета на электричество резко возрастут. При этом риск простудных заболеваний при использовании такого мощного оборудования увеличивается. Если есть сомнения, лучше проконсультироваться с профессионалом, который сможет провести оценку и подскажет наиболее подходящий размер сплит-системы для данного конкретного дома или офиса.
