Делаем самостоятельно отопление в частном доме из полипропиленовых труб

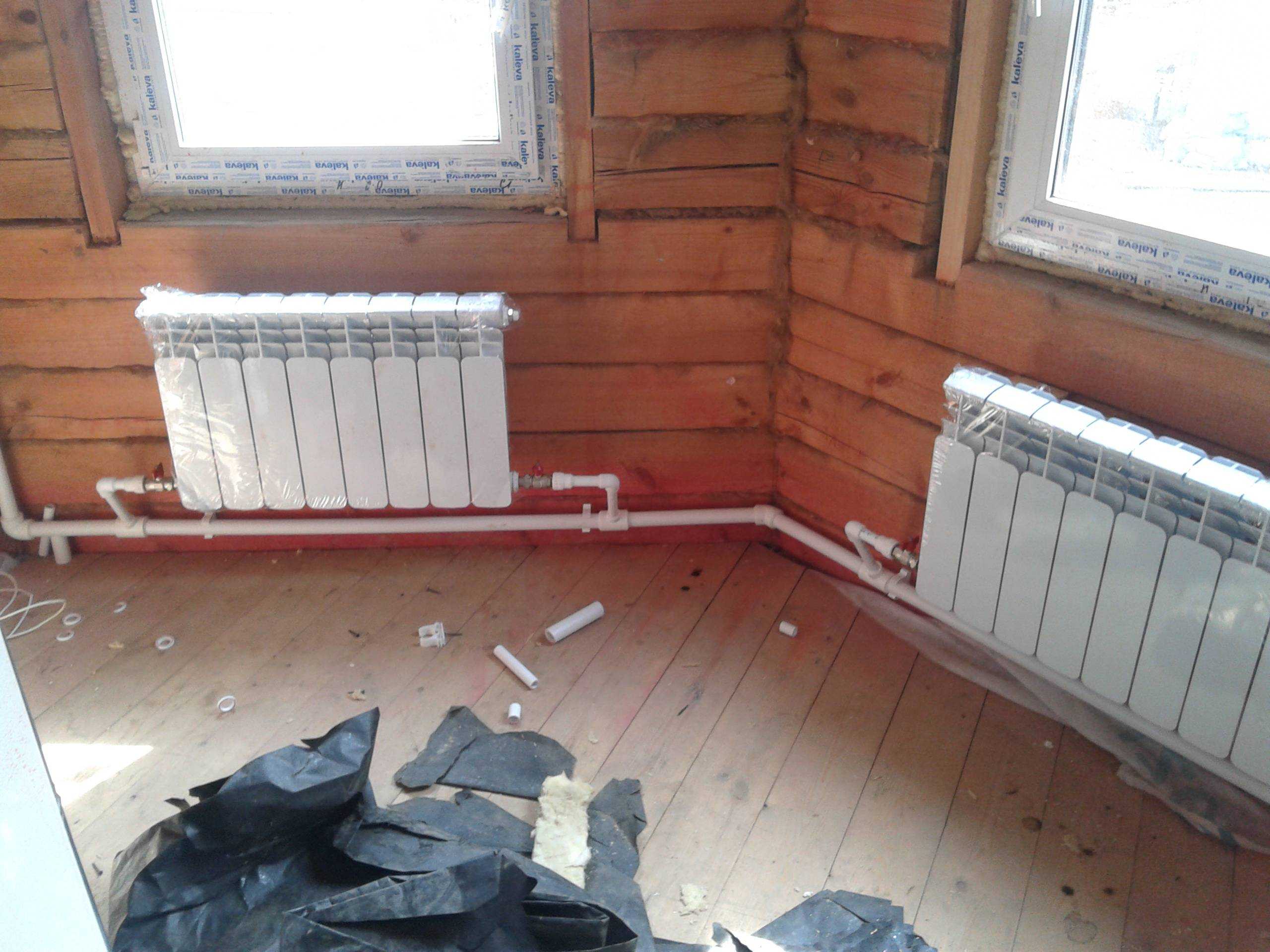

Однотрубная схема закрытого типа

Как видно из практики, иногда теплоноситель полностью остывает ещё до поступления в последние регистры отопления, поэтому самые дальние от котла комнаты практически не отапливаются.

Если вам нужна система, позволяющая нормально отапливать все комнаты дома, то от однотрубной схемы придётся отказаться. Они подходят только для маленьких домов, при этом сначала по этой схеме необходимо подключать жилые комнаты, а затем технические помещения. Это связано с постепенным охлаждением теплоносителя.

Какие трубы лучше устанавливать

Практически все пластиковые трубы подходят для ХВС, а вот для ГВС подходят не все, так как они сильно удлиняются в результате нагрева.

 Для ГВС предназначены трубы 1-го и 2-го класса, рассчитанные на теплоноситель, нагретый до 79°С. Систему отопления с батареями и тёплый пол необходимо делать с помощью армированных изделий, в структуре которых предусмотрен антидиффузионный слой (ограждает теплоноситель от насыщения кислородом, который в небольших количествах проникает через структуру полипропилена).

Все эти трубы обозначаются определённой маркировкой.

Для определения диаметра требуется произвести самостоятельно гидравлический расчёт системы, но для домов площадью до 250 м² его не обязательно делать.

Диаметр зависит от общей мощности регистров отопления, при этом нужно учесть, что разные участки трубопровода обслуживают только часть системы, поэтому подача часто меньше диаметра соединений и обратки.

Расчет позволяет узнать:

• расход теплоносителя всего контура отопления в кг/с;
• потери напора в контуре;
• потери напора от котла (насоса) до каждого регистра.

Потери напора равняются произведению удельных потерь на трение в трубе и длины участка. Данные по трению можно найти в справочниках производителя.

Также необходимо учесть местное сопротивление на фитингах, арматуре и оборудовании. Коэффициент указывает производитель для каждого элемента.

Затем складываются сопротивления каждого участков, после чего полученная цифра сравнивается с контрольным показателем.

Как подключить радиатор отопления к полипропиленовым трубам

Подключение необходимо осуществлять в такой последовательности:

1. Сначала вставляется в муфту накидная гайка.
2. Для обеспечения комфорта крепления трубопровода к стенам, требуется грамотно рассчитать высоту их расположения. Относительно крепления, для этого есть спецскобы, которые устанавливаются на саморезах либо гвоздях.
3. Чтобы выполнить скрытую прокладку трубопровода из полипропилена в стене, используются специзделия. Вывод наружу возможен лишь в месте стыка радиатора с трубами.
4. Для выполнения фиксации батарей к стене, используют один из крепежей, которые доступны для приобретения. Подвешивание приборов отопления на требуемой высоте проводится при помощи угловых кронштейнов. Панельные батареи комплектуют элементами крепежа.

Полипропиленовые трубы в конвекционных системах

Конвекционные системы из полипропиленовых труб очень популярны. Причина — легкость обработки материала, устойчивость к размерзанию, высокая герметичность, невысокая теплопроводность.

В «безнасосных» системах, выполненных по закрытому типу, при нагреве из воды выделяется много кислорода. Если магистраль выполнена из стальной трубы, она очень быстро покроется слоем ржавчины. Полипропиленовые изделия этого недостатка лишены. Направленный поток, движущийся по полипропиленовым рукавам, не встречает значительного сопротивления. На стенках ПП труб не образуются никакие отложения.

https://youtube.com/watch?v=5ixPbefe9p0

Расчет мощности

Эффективная тепловая мощность котла рассчитывается теми же способами, что и во всех других случаях.

По площади

Простейший способ — рекомендованный СНиП расчет по площади помещения. 1 КВт тепловой мощности должен приходиться на 10 м2 площади помещения. Для южных районов берется коэффициент 0,7 — 0,9, для средней полосы страны — 1,2 — 1,3, для районов Крайнего Севера — 1,5-2,0.

Как и любой грубый подсчет, этот способ пренебрегает многими факторами:

• Высотой потолков. Она далеко не везде составляет стандартные 2,5 метра.
• Утечками тепла через проемы.
• Расположением помещения внутри дома или у внешних стен.

Все способы расчетов дают большие погрешности, поэтому тепловая мощность обычно закладывается в проект с некоторым запасом.

По объему с учетом дополнительных факторов

Более точную картину даст другой способ расчета.

• За основу берется тепловая мощность в 40 ватт на кубический метр объема воздуха в помещении.
• Районные коэффициенты действуют и в этом случае.
• Каждое окно стандартного размера прибавляет к нашим подсчетам 100 ватт. Каждая дверь — 200.
• Расположение комнаты у внешней стены даст в зависимости от ее толщины и материала коэффициент 1,1 — 1,3.
• Частный дом, у которого внизу и вверху — не теплые соседние квартиры, а улица, рассчитывается с коэффициентом 1,5.

Однако: и этот расчет будет ОЧЕНЬ приблизительным. Достаточно сказать, что в частных домах, построенных по энергосберегающим технологиям, в проект закладывается мощность обогрева в 50-60 ватт на КВАДРАТНЫЙ метр. Слишком многое определяется утечками тепла через стены и перекрытия.

Общая информация

Основные моменты

Отсутствие циркуляционного насоса и вообще подвижных элементов и замкнутый контур, в котором количество взвесей и минеральных солей конечно, делает срок службы системы отопления этого типа весьма продолжительным. При использовании оцинкованных или полимерных труб и биметаллических радиаторов — не менее полувека. Естественная циркуляция отопления означает довольно небольшой перепад давлений. Трубы и отопительные приборы неизбежно оказывают движению теплоносителя определенное сопротивление. Именно поэтому рекомендованный радиус интересующей нас системы отопления оценивается примерно в 30 метров. Понятно, это не означает, что при радиусе в 32 метра вода застынет — граница довольно условна. Инерционность системы будет довольно большой. Между растопкой или запуском котла и стабилизацией температуры во всех отапливаемых помещениях может пройти несколько часов. Причины понятны: котлу предстоит прогреть теплообменник, и лишь тогда вода начнет циркулировать, причем довольно медленно. Все горизонтальные участки трубопроводов делаются с обязательным уклоном по ходу движения воды. Он обеспечит свободное движение остывающей воды самотеком с минимальным сопротивлением

Что не менее важно — в этом случае все воздушные пробки будут вытеснены в верхнюю точку отопительной системы, где монтируется расширительный бачок — герметичный, с воздушником, или открытый

Весь воздух соберется в верхней точке.

Саморегуляция

Отопление дома с естественной циркуляцией — саморегулирующаяся система. Чем холоднее в доме, тем быстрее циркулирует теплоноситель. Как это работает?

Дело в том, что циркуляционный напор зависит от:

Разницы в высоте между котлом и нижним отопительным прибором. Чем ниже котел относительно нижнего радиатора — тем быстрее вода будет переливаться в него самотеком. Принцип сообщающихся сосудов, помните? Этот параметр стабилен и неизменен в процессе работы отопительной системы.

Схема демонстрирует принцип работы отопления наглядно.

Любопытно: именно поэтому отопительный котел рекомендуется устанавливать в подвале или просто как можно ниже внутри помещения. Однако автору доводилось видеть прекрасно функционирующую систему отопления, в которой теплообменник в топке печи был заметно выше радиаторов. Система была полностью рабочей.

Разницы в плотности воды на выходе из котла и в обратном трубопроводе. Которая, понятно, определяется температурой воды. И вот именно благодаря этой особенности естественное отопление делается саморегулирующимся: как только температура в помещении падает, отопительные приборы остывают.

С падением температуры теплоносителя его плотность увеличивается, и он начинает быстрее вытеснять нагретую воду из нижней части контура.

Скорость циркуляции

Помимо напора, скорость циркуляции теплоносителя будет определяться рядом других факторов.

• Диаметром труб разводки. Чем меньше внутреннее сечение трубы, тем большее сопротивление она будет оказывать движению жидкости в ней. Именно поэтому для разводки в случае естественной циркуляции берутся трубы с намерено завышенным диаметром — ДУ32 — ДУ40.
• Материалом трубы. Сталь (особенно поврежденная коррозией и покрытая отложениями) оказывает потоку в несколько раз большее сопротивление, чем, к примеру, полипропиленовая труба с тем же сечением.
• Количеством и радиусом поворотов. Поэтому основную разводку по возможности лучше делать максимально прямой.
• Наличием, количеством и типом запорной арматуры. разнообразных подпорных шайб и переходов диаметра трубы.

Каждый вентиль, каждый изгиб вызывает падение напора.

Именно из-за обилия переменных точный расчет системы отопления с естественной циркуляцией выполняется крайне редко и дает весьма приблизительные результаты. На практике же достаточно воспользоваться уже приведенными рекомендациями.

Монтаж отопления из полипропиленовых труб

Первым этапом монтажа отопительных коммуникаций своими руками является разработка подробной схемы отопления. Отопление бывает нескольких видов:

Схема системы отопления из полипропиленовых труб.

1. Однотрубное отопление заключается в том, что элементы теплоотдачи (радиаторы, теплые полы) соединяются с котлом одной трубой, идущей последовательно от одного элемента системы к другому. Такая система хороша, если теплоотдающих элементов немного и они небольшого размера, так как в каждый последующий радиатор поступает вода, слегка охлажденная после прохождения предыдущего радиатора и отдавшая часть тепла ему. К последнему элементу цепочки горячая вода может дойти настолько охлажденной, что будет неспособна согреть помещение. Преимущество прокладки такого вида отопительной системы в его экономности, так как для соединения элементов системы используется минимальное количество труб.
2. Двухтрубное отопление предполагает монтаж к каждому элементу системы двух труб. По одной поступает горячая вода, по другой отработанная вода возвращается в котел. Такой способ подключения позволяет равномерно разогреть все теплоотдающие элементы системы отопления. От котла отходит две параллельно идущие трубы, прокладываемые от одного теплового элемента к другому. В точке подключения батареи от основной трубы с горячей водой делается ответвление, направляющее часть горячей воды в батарею. От батареи вода отводится в основную трубу для отработанной воды (называемую обраткой). Так происходит монтаж каждого радиатора и теплого пола. Кроме того, что все элементы разогреваются одинаково, такой способ прокладки отопления подразумевает использование в 2 раза большего количества труб, нежели однотрубный способ.
3. При лучевом подключении каждый теплоотдающий элемент подключается в котлу независимо. Этот способ позволяет регулировать подачу горячей воды в каждый элемент отдельно прямо из котельной, но по количеству используемых труб он превосходит все предыдущие способы.

Чтобы правильно осуществить монтаж пластиковых коммуникаций своими руками, нужно знать особенности материала полипропиленовых труб.

Схема монтажа радиатора отопления на полипропиленовых трубах.

Пластиковые трубы имеют широкий диапазон выдерживаемого давления: от 10 до 20 атмосфер. Единственное ограничение в применении полипропиленовых труб — их низкий температурный порог. Большинство пластиковых коммуникаций имеет рабочий диапазон температур от 75 до 95 градусов по Цельсию, чего достаточно для обустройства отопления в частном доме. Для обеспечения безопасности отопления желательно использовать котлы с ограничением температуры нагрева воды.

Еще одна их особенность — высокий коэффициент линейного расширения. Это значит, что при нагреве они способны довольно сильно увеличиваться в размерах, но этот фактор нейтрализуется гибкостью самих коммуникаций и вставками в трубопровод специальных компенсирующих конструкций. Такие конструкции бывают Г-образными, П-образными и кольцевыми. Также из-за особенности полипропиленовых труб расширяться необходимо прокладывать коммуникации из них внутри стены с использованием специальных гильз.

По той же причине расширения полипропилена монтаж их должен производиться частично на специальные крепления, удерживающие трубу, но позволяющие ей свободно двигаться внутри крепления.

Инструменты для сварки: полипропиленовые трубы, фитинги,сварочный аппарат, набор насадок, перчатки, шейвер, нож, труборез.

Для прокладки отопительных коммуникаций в доме своими руками нужно использовать полипропиленовые трубы для горячей воды. Они обязательно армированы алюминиевой фольгой, что повышает их эксплуатационные характеристики и снижает коэффициент линейного расширения. Для удобства сварки таких коммуникаций своими руками нужно выбирать модели с глубоким залеганием армирования, чтобы не тратить время на очистку поверхности трубы при сварке.

Список инструментов и материалов:

• полипропиленовые трубы;
• фитинги;
• сварочный аппарат для сварки полипропиленовых труб;
• набор насадок нужного размера;
• перчатки;
• шейвер;
• нож;
• труборез.

Как сделать систему отопления в частном доме своими руками

Существует большое количество систем отопления. Каждая система имеет свои особенности и применяется для решения конкретных задач

При выборе стоит обратить внимание на следующие исходные данные:

• Этажность и площадь дома. Для отопления нескольких этажей применяются сложные системы с расчётом гидродинамического сопротивления. Подойдёт распределительная система со стояком, «петля Тихельмана». Для одноэтажного здания простой планировки оптимальной будет однотрубная система «Ленинградка», простая система нижнего разлива.
• Планировка и эстетические соображения. Чтобы трубы не портили внешний вид стен и не мешали установке мебели, можно спроектировать декоративные экраны для верхнего разлива, спрятать в стены или стяжку пола нижний разлив. Трубы не должны проходить под дверями, не мешать при ходьбе. Тепло равномерно распределяется по всему отапливаемому помещению.
• Энергозависимость. Если в доме бывают частые и продолжительные отключения электричества, лучше спроектировать самотечную систему с открытым расширительным бачком. Если отключений электричества нет, применяют более эффективную закрытую систему с мембранным расширительным бачком и принудительной циркуляцией. Трубы могут быть меньшего диаметра.
• Мощность. Зависит от теплопотерь дома. Чем больше мощность системы, тем больше диаметр труб для облегчения циркуляции теплоносителя.

Инструменты для монтажа

Для сборки системы потребуется недорогой и доступный набор приспособлений.

Инструменты для работы с полипропиленом. Это паяльник, ножницы-труборез, ветошь, линейка, карандаш, обезжириватель. Для снятия алюминиевого армирования потребуется развёртка соответствующего диаметра.

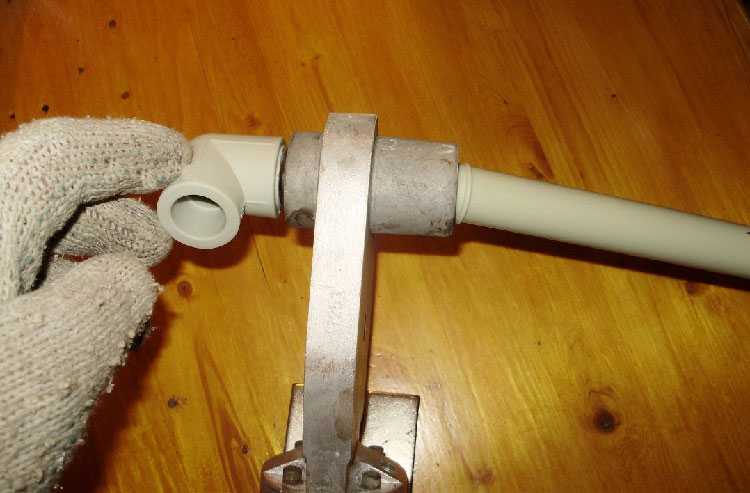

Фото 2. Специальный паяльник для соединения труб из полипропилена. В приборе есть два отверстия разного диаметра.

• Набор сантехнических принадлежностей — рожковые и разводные ключи, фум-лента, клещи.
• Набор строительного инструмента: перфоратор, болгарка, пистолет для монтажной пены, миксер.

Этапы выполнения работ, схема отопительной конструкции

Сборка системы отопления ведётся последовательными логическими этапами.

Разметка установки котла и батарей. Радиаторы ставятся у входа и под окнами, чтобы создавать правильные конвекционные потоки в помещении. Котёл может устанавливаться в котельной, некоторые виды допускается ставить возле любой внешней стены.
Определение мест прохождения труб. Обязательно проектируем компенсационные петли — длина полипропиленовых труб при нагреве меняется.
Навешивание котла и его обвязка. Если необходимо, подключаем к нему водопровод, газ. Обвязку твердотопливного котла лучше делать из металла. Газовый котёл подключают полипропиленовыми трубами с термостойкими характеристиками.
При коллекторной системе подключаем «гребёнку» — распределитель. Если система двухтрехплечевая, можно обойтись тройниками.
Устанавливаем расширительный бачок и группу безопасности. Объем расширительного бачка рассчитывается исходя из объёма воды в системе.
Фиксируем к полу или стене крепежи. Если система с гравитационной циркуляцией — соблюдаем уклоны.
Монтируем трубы, подключаем батареи.
После завершения монтажа, опрессовываем систему. Отключаем батареи, глушим все выходы пробками. Подаём воздух под давлением 8—10 атмосфер. Если выявились свищи — устраняем.
Подключаем батареи, котёл, расширительный бачок.
Заполняем систему водой, удаляем воздух из верхних точек.
Проводим пробный запуск

Обращаем внимание на трубы, стыки, места подключений. Выверяем равномерность нагрева батарей.
Заделываем трубы в стяжку, стену или декоративный короб.

Фото 3. Схема отопительной системы двухэтажного дома с использованием полипропиленовых труб.

https://youtube.com/watch?v=vkXy8qoEukQ

Источник

Преимущества лучевой системы теплоснабжения

При сравнении лучевой системы (когда используется промышленный или самодельный коллектор отопления) с классическими аналогами ее преимущества выглядят следующим образом:

• имеется возможность выполнить скрытый монтаж различных элементов оборудования для теплоснабжения строения;
• отсутствуют места соединений на участке, где произведен монтаж коллектора отопления и вплоть до радиаторов отопления;
• несложные работы по установке составляющих элементов, в результате чего работу можно выполнить самостоятельно, не имея соответствующих навыков. В процессе монтажа число соединений минимально и сборка выполняется в кратчайшие сроки;
• стабильная работа системы обусловлена невозможностью гидравлических ударов, что актуально для хозяев, решивших установить дорогие отопительные приборы;
• быстрая замена пришедших в негодность элементов, например, трубопроводов, без проведения сложных монтажных работ и разрушения поверхности бетонной стяжки. Достаточно будет отключить луч, нуждающийся в ремонте, и устранить появившийся дефект, не отключая системы теплоснабжения;
• доступная стоимость оборудования и комплектующих изделий;
• упрощенный монтаж;
• проектировка системы выполняется в кратчайшие сроки на основе вычислений ее параметров, включая расчет коллектора отопления;
• совместимость с другими источниками тепловой энергии, в том числе альтернативными.

Подобное решение часто касается солнечных коллекторов. Применение гребенок и этого альтернативного вида тепла вполне возможно, но оно имеет недостатки, над которыми не один год работают специалисты (прочитайте: «Распределительная гребенка системы отопления — назначение и принцип работы «).

О самостоятельном монтаже коллектора для отопления на видео:

Как вам статья?

Мне нравитсяНе нравится

Меры безопасности

При работе с нагревательным аппаратом необходимо соблюдать меры индивидуальной защиты:

• Паяльник должен быть установлен на горизонтальной поверхности в свободном от материалов месте.
• На мастере должны быть обязательно защитные перчатки (для работы с горячими инструментами), удобная спецодежда.
• Не следует наклоняться над плавящимся пластиком, поскольку в процессе выделяются вредные пары.
• Помещение должно быть относительно чистым. Рабочая поверхность — свободной от пыли, мусора.
• Соединение вилки паяльника с сетью должно быть плотным, шнур свободным.

Предварительный прогрев сварочного инструмента проводят 20 минут, если на нем нет соответствующего индикатора.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

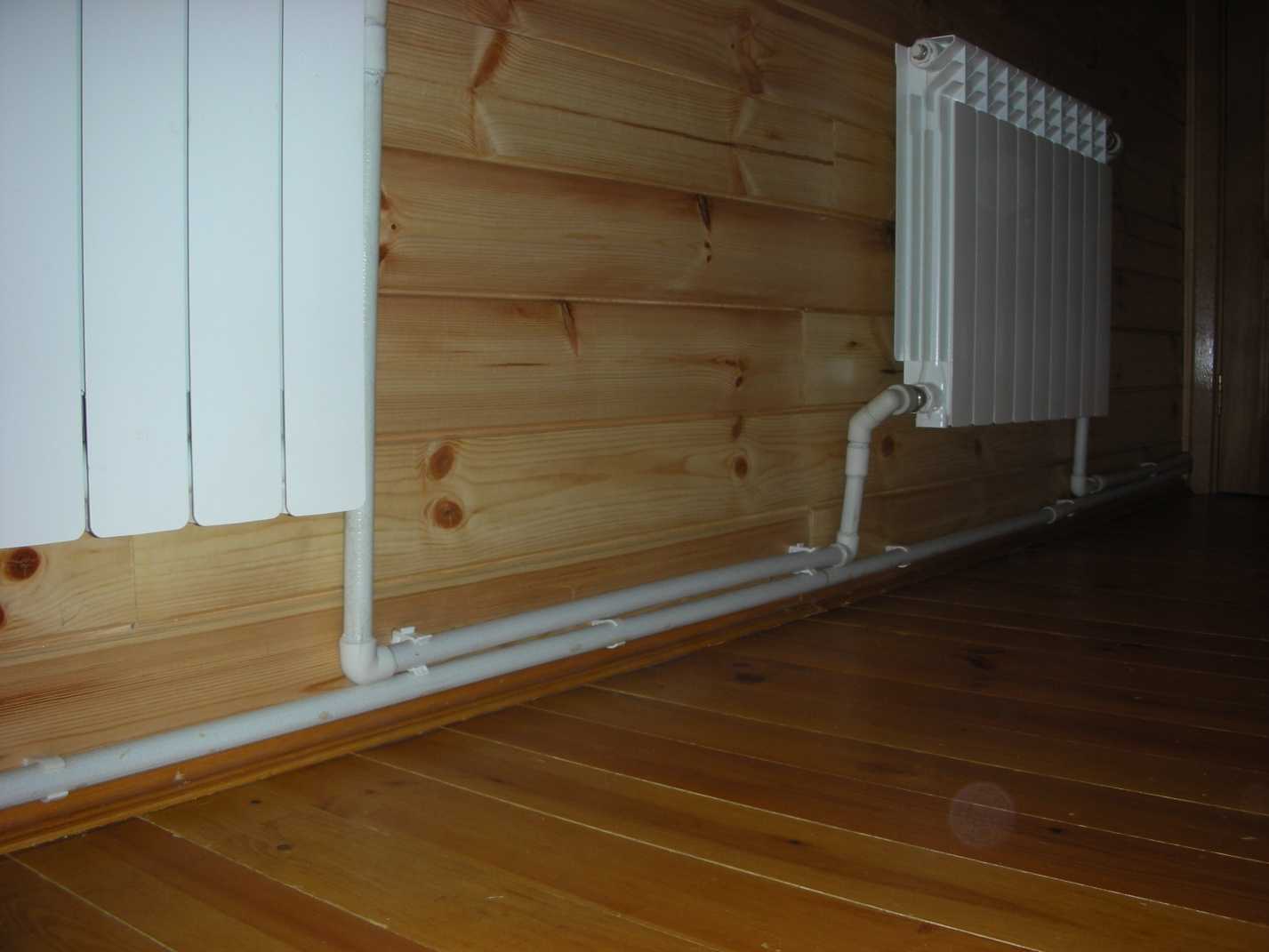

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Процесс пайки пластмассовых труб для отопления

Полиэтилен имеет некоторую специфическую особенность: после его сшивания труба в случае растягивании через некоторое время вновь возвращается в свое исходное состояние.

Это свойство, как правило, является основополагающим при монтаже фитингами:

1. Изначально в пространство в трубе следует ввести конец специально предназначенного для такой работы инструмента, который именуется экстендером.
2. После это трубу необходимо растянуть в несколько этапов, постепенно погружая в нее наконечник.
3. В образовавшееся отверстие следует поместить штуцер фитинга.
4. После его обжатия сам фитинг требуется оснастить запорным кольцом из латуни или пластика. Такой вариант крепления является монолитным, поэтому снять трубу с фитинга можно, лишь срезав ее.

Характеристики ППР труб

Трубы ППР отличаются следующими характеристиками:

Устойчивы к износу. Их активно можно использовать и при холодном, и при горячем водоснабжении. Так как они обладают легкостью, то их очень легко транспортировать в любое удобное рабочее место. В процессе монтажа они не требуют специальных знаний или навыков. В процессе обслуживания они неприхотливы и достаточно просты

Также они обладают таким свойством, как герметичность, что особенно важно для труб любой сложности. Такие трубы не требуют дополнительного окрашивания, что также позволяет экономить денежные средства. Данный материал не позволяет различным вредным микроорганизмам размножаться

Минеральные отложения также не появляются с течением времени. Если говорить про безопасность таких труб, то они не выделяют никакие вредные вещества и совершенно не влияют на состав воды. В процессе движений жидкостей по трубам совершенно отсутствуют какие-либо вибрации. Гидравлическое сопротивление имеет очень низкий коэффициент. Если имеются блуждающие токи, то ППР трубы не пропускают их. Такой вид труб устойчив к любым видам воздействиям, от механического до химического. Данный материал может с легкостью выдерживать различный напор воды. Материал выдерживает высочайшие температурные режимы, которые могут достигать и ста двадцати градусов. При этом они не меняют своей формы и не деформируются

Данный материал не позволяет различным вредным микроорганизмам размножаться. Минеральные отложения также не появляются с течением времени. Если говорить про безопасность таких труб, то они не выделяют никакие вредные вещества и совершенно не влияют на состав воды. В процессе движений жидкостей по трубам совершенно отсутствуют какие-либо вибрации. Гидравлическое сопротивление имеет очень низкий коэффициент. Если имеются блуждающие токи, то ППР трубы не пропускают их. Такой вид труб устойчив к любым видам воздействиям, от механического до химического. Данный материал может с легкостью выдерживать различный напор воды. Материал выдерживает высочайшие температурные режимы, которые могут достигать и ста двадцати градусов. При этом они не меняют своей формы и не деформируются.

Полезные советы по пайке полипропиленовых труб отопления

Важные советы и рекомендации, которых следует придерживаться:

• При сквозном проходе трубопровода через стену необходимо обязательно предусмотреть наличие стальных гильз. Они защитят полипропилен от механических повреждений.
• На прямых участках трубопроводов длиной более 5 метров необходимо предусмотреть наличие компенсаторов.
• При пайке запорных кранов и вентилей необходимо заранее продумать их положение, чтобы они имели свободный и полный ход. Это очень распространенная ошибка новичков.
• Не следует забывать о кронштейнах-клипсах, которые будут поддерживать спаянные трубы. Их стоит установить заблаговременно.
• Если нет уверенности в качестве сваренного шва, лучше его отрезать и переделать. Производить работы на готово системе в случае течи будет проблематично.
• При стыковке нагретых элементов необходимо учитывать стыковочные метки на деталях. Корректировать их положение после соединения можно на 1-2 мм.

Особенности фитингов для полипропиленовых труб

Фитинги PP-R для полипропиленовых труб систем гарячего водоснабжения и отопления Использование металлопластиковых труб и таких же соединений к ним позволяет создать максимальную эстетику, что было бы невозможно при работе с обычными металлическими материалами. У металлопластика есть множество преимуществ: легкость и быстрота сборки, ценовая доступность, качество, долговечность.

Фитинги для полипропиленовых труб – это соединительные детали, позволяющие в самый короткий срок перекрыть систему, демонтировать ее или же собрать нужную конструкцию.

Виды фитингов:

• Муфта – самая простая деталь, представляющая собой небольшой цилиндр. Ее предназначение – состыковка двух труб одинакового диаметра.
• Переходник – практически то же самое, что и муфта, но здесь соединяются трубы разных диаметров.
• Уголки – детали, необходимые для формирования углов в 90 или 45 градусов. Нагревать и загибать саму трубу с помощью нагревания не всегда целесообразно, несмотря на то, что полипропилен – достаточно пластичный материал. Это ведет к тому, что он истончается, особенно снаружи изгиба. Внутри же, наоборот, появляются складки. Конечно, это самым пагубным образом сказывается на прочности конструкции.
• Крестовины, тройники – детали, с помощью которых делают несколько ответвлений от основной магистрали. Здесь бывают самые разные варианты углов. Если на таких фитингах предусмотрена резьба, то они могут использоваться на запорной арматуре.
• Обводные изогнутые фитинги – применяются тогда, когда создается сложная конструкция, и обходят одну или несколько труб.
• Запорные – это те же вентили и краны, с резьбой или без нее.
• Заглушки с резьбой или под сварку – для завершения линии.
• «Американка» – муфта с накидной гайкой, используемая в тех случаях, когда конструкцию нужно будет периодически разбирать.
• Компенсаторы – для сглаживания эффекта расширения труб от больших температур.
• Коллекторы – соединяют трубопровод с источником при монтаже отопления и теплых полов.

Подбор фитингов зависит от диаметра соединяемых труб. Желательно, чтобы трубы и соединения были от одного и того же производителя. Размер фитингов может быть разным. В быту наиболее широко используемыми считаются элементы с диаметром 16, 20,25 и 40 мм (по диаметру труб). Наибольший диаметр для бытовых нужд – 50 мм. Для промышленности идут особые трубы большого сечения и соответствующие соединения к ним. Здесь уже применяются другие технологии и фитинги.

Фитинги ППР

Существует классификация фитингов по материалу, из которого они изготовлены:

• Гомополимер (ППГ) – не используется в монтаже систем отопления.
• Рандом сополимер (ППР) – обладает повышенными эксплуатационными характеристиками за счет максимальной однородности вещества, из которого производятся соединения.
• Блоксополимер (ППВ).

Вторая и третья разновидности материала максимально устойчивы к высоким температурам, поэтому их используют в монтаже систем отопления.

Имеется также классификация полипропиленовых труб и соединений по способам эксплуатации:

• В трубопроводах холодного водоснабжения.
• Системы напольного отопления на низкие температуры (до 60 градусов).
• В трубопроводах горячего водоснабжения (более 70 градусов).
• Радиаторы (до 90 градусов).
