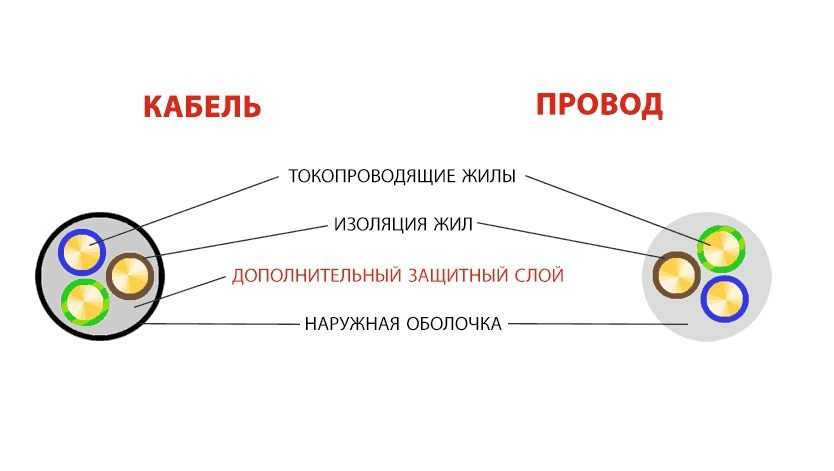

Чем отличается кабель от провода?

Провод ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлена из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от –15 до +50 °C с напряжением в сети до 250 В. Электрический провод ПБПП (ПУНП) используется при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

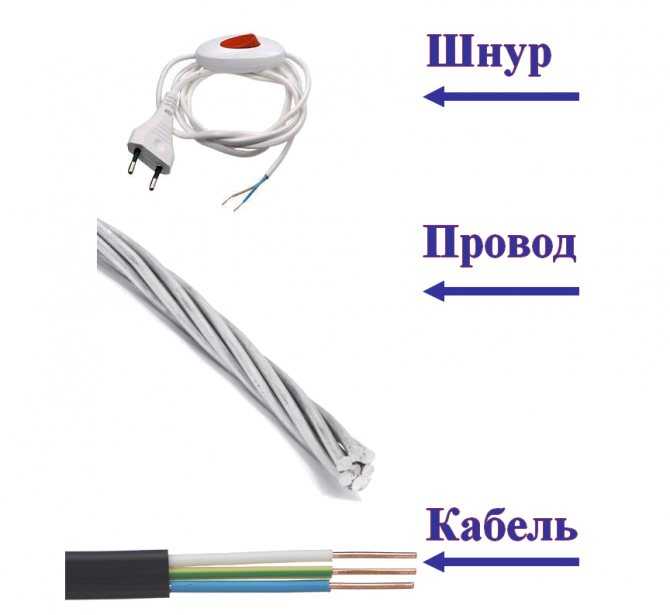

Отличие кабеля от шнура и провода

Для некоторых людей эта терминология не принципиальна и мало понятна, профессиональные электрики четко понимают разницу. Провод — классический вариант провода это одна металлическая жила без изоляции, медная, алюминиевая, нихромовая в зависимости от назначения провода. Провода могут быть многожильные, когда несколько тонких жил стянуты в одной скрутке. Такие варианты активно используются для передачи электроэнергии между опорами ЛЭП по скрученным алюминиевым проводам.

Алюминиевый оголенный, многожильный провод для ЛЭП. Он без изоляции, электрики называют его голыми или оголенными.

Одиночные провода с цельной или скрученной жилой могут быть изолированы ПВХ или резиновой оплеткой.

Многожильные провода с цветной изоляцией

Для дополнительной защиты и удобства монтажа при прокладке в колодцах, кабельканалах, штробах на стенах сооружений в одной изоляционной связке может в ряд расположено 2 – 4 провода. Иногда отдельно изолированные провода помещают в тонкую ПВХ оболочку, матерчатую пряжу, Таким образом, провода разделяют на:

• Оголенные, которые не имеют изоляции, такие провода невозможно прокладывать в сооружениях под землей, только по воздушной линии;
• Изолированные применяются для электрического соединения отдельных плат в электрооборудовании, монтажа электропроводки в жилых зданиях и других сооружениях. Эти провода не рекомендуется прокладывать по воздушной линии и категорически запрещается прокладывать под землей, тем более под водой. Изоляция не способна выдерживать высоких механических нагрузок, и не достаточно герметична.

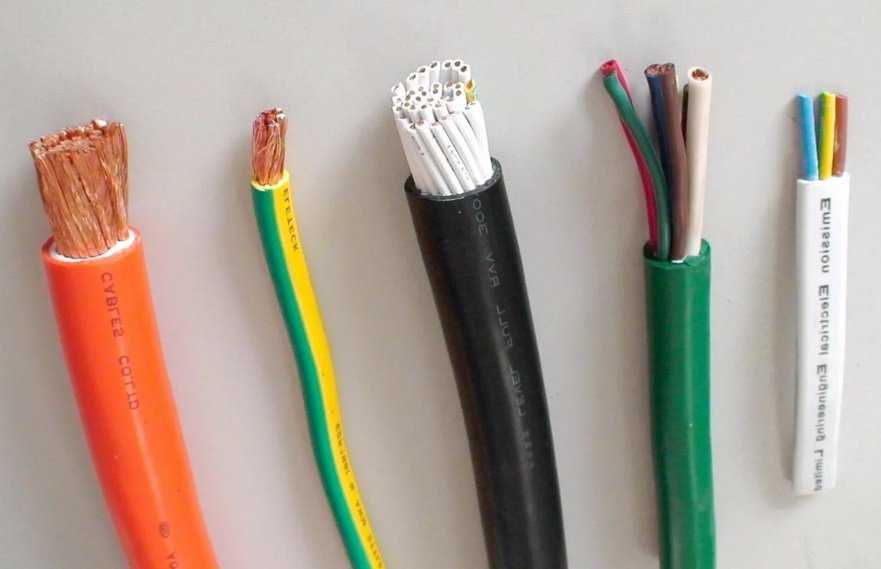

Отдельные разновидности силовых кабелей

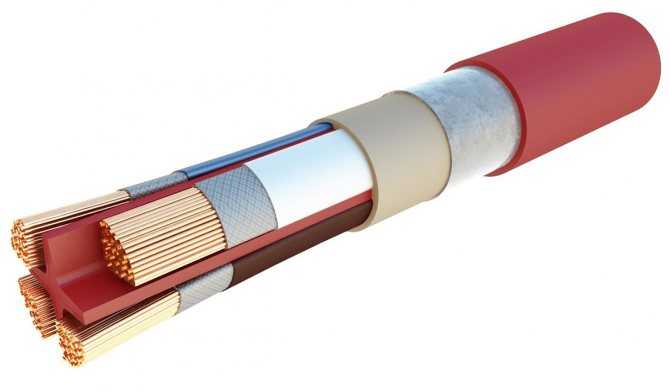

В кабелях, предназначенных для прокладки под землей или под водой, между металлическим экраном и внешней оболочкой наносится битумный слой, для повышения гидроизоляции. По сравнению с проводами в силовых кабелях могут использоваться цельные мед жилы большого сечения 240 мм2 и более. Прочная и герметичная изоляция позволяет использовать кабеля в более широких сферах при различных условиях прокладки. Бронированные кабеля применяют для силовых линий, передачи информации, прокладывают под землей, водой, на стенах сооружений и по воздуху.

В бытовых условиях бронированный кабель применяется очень редко, прокладывается под землей от трансформаторной подстанции к распределительному щиту частного дома. От воздушной линии ведут кабеля без бронированной оболочки сечением не более 16 мм2 этого вполне достаточно для мощности потребляемой в частном доме.

Кроме силовых кабелей, производители делают марки различного назначения, которые массово используются на бытовом уровне:

Образцы коаксиального кабеляКоаксиальный кабель имеет центральную жилу, в изолирующей пластиковой оболочке экранирующую от электромагнитных помех сетку и внешний слой ПВХ. Этот кабель предназначен для передачи видеосигналов сигнала от антенны или станции кабельного телевидения к телевизионному приемнику, в системах видеонаблюдения.

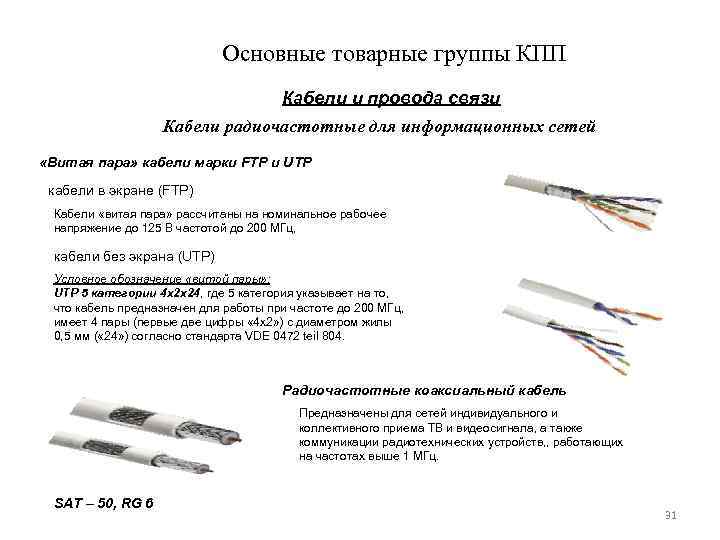

• Кабель с витой парой, для передачи сигналов по локальной компьютерной сети или к ПК от провайдера, для соединения аппаратуры в системах связи, сигнализации и видеонаблюдения
• Оптико-волоконные кабели выполняют все функции, что и кабель с витой парой, но пропускная способность его гораздо выше. Для этого кабеля требуется специальное оборудование для согласования передаваемых сигналов.

Это одни из востребованных видов кабелей, на производстве, предприятиях связи применяют много других видов кабелей и проводов, назначение и технические характеристики которых требуют отдельного описания.

Маркировка кабелей

В модельный индекс кабеля входят буквы и цифры, содержащие информацию о типе материала жил и изоляции, диаметре проводников. Рассмотрим конкретный пример: АНРБГ – 3х16+1х10.

1. Первая литера – А – означает, что токоведущие жилы из алюминия. При использовании меди буква пропускается.
2. Вторая литера – Н – тип изоляции. В этом случае – негорючая резина. Варианты: П – полиэтилен, В – поливинилхлорид, Р – обычная резина. Если используется бумага, то знак пропускается.
3. Третья литера – Р – изоляция оболочки резиновая. Варианты: А – алюминиевая, С – свинцовая.
4. Четвертная литера – Б – тип броневого покрытия. Варианты: Б – стальная полоса, П – плоская проволока.
5. Пятая литера – тип покрова брони. Варианты: Г – без такового (голый), Шп – шланг полиэтиленовый, если литера пропущена, то используется битум или кабельная пряжа.

Первый набор цифр: три токоведущие жилы сечением по 16 мм² каждая. Второй набор цифр: одна заземляющая и ее сечение.

Теперь вы имеете представление о том, что такое кабель и насколько сложным может быть его устройство. Пожалуйста, не рассматривайте его как разновидность бельевой веревки.

Кабели

Кабель состоит из одной или нескольких жил, скрученных вместе и покрытых изоляцией из пластмассы, резины. Также кабель может иметь металлическое покрытие. Оболочка выполняет защитную функцию от воздействия негативных факторов – влаги, химических реагентов, световых лучей. Кроме того, покрытие защищает жилы от механических повреждений.

Как правило, кабели укладываются под землей, в воздухе, на дне водоемов. Данные изделия разделяют на несколько групп:

1. Коммуникационные. Необходимы для работы систем оповещения и телефонии.
2. Оптические и радиочастотные. Предназначаются для транспортировки электричества и передачи сигналов в конкретном диапазоне или на определенных радиочастотах. Такие кабели применяются для установки сети интернет, локационного оборудования, обустройства телефонной связи.
3. Силовые. Этот вид нужен для транспортировки электричества от источника к потребителю. Как правило, силовые кабели устанавливаются стационарно, формируя разные ЛЭП. Их обычно делают из меди и алюминия.
4. Кабеля управления. Их используют для создания схем управления в сложных конструкциях и станках, а также для освещения.
5. Монтажные/контрольные. Нужны для межприборного монтажа электрооборудования. Жилы для монтажных кабелей делают из специального медного соединения. Ключевое отличие от других видов – способность выдерживать повышенные температуры.

Расшифровка маркировки проводов

Но как расшифровать маркировку проводов? Провода так же, как и кабели, маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. Для обозначения провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил. Если буквы А нет, то токопроводящие жилы изготовлены из меди. Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

• Р — резиновая изоляция;
• В — ПВХ (поливинилхлоридная) изоляция;
• П — изоляция из полиэтилена.

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Обратите внимание! Провода для электрических установок марки ПВ имеют цифровые индексы: 1, 2, 3 и 4. Данные цифры обозначают степень гибкости проводов

Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

• СИП по документам проходит как самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена;
• СИП-1 — с неизолированной нейтралью;
• СИП-2 — с изолированной нейтралью;
• СИП-4 — с равными по сечению изолированными жилами;
• А — неизолированный провод, скрученный из алюминиевых проволок;
• АС — неизолированный провод, состоящий из стального сердечника и алюминиевых проволок.

Отличие

Кабель и провод визуально очень похожи, но по техпаспортам эти изделия проходят под разными наименованиями «провод» и «кабель». Заглянув в строительную смету, там четко видно, что первый стоит гораздо дешевле, чем второй.

Собираясь что-либо ремонтировать в доме, связанное с электрикой, можно самостоятельно определиться, что покупать. У мастера будет возможность заранее просчитать требуемый метраж

Это важно, чтобы не переплачивать. Разбираясь в отличиях кабеля от провода и монтируя в нужном месте именно то, что нужно, увеличивается безопасность всей электросистемы или электроустановки

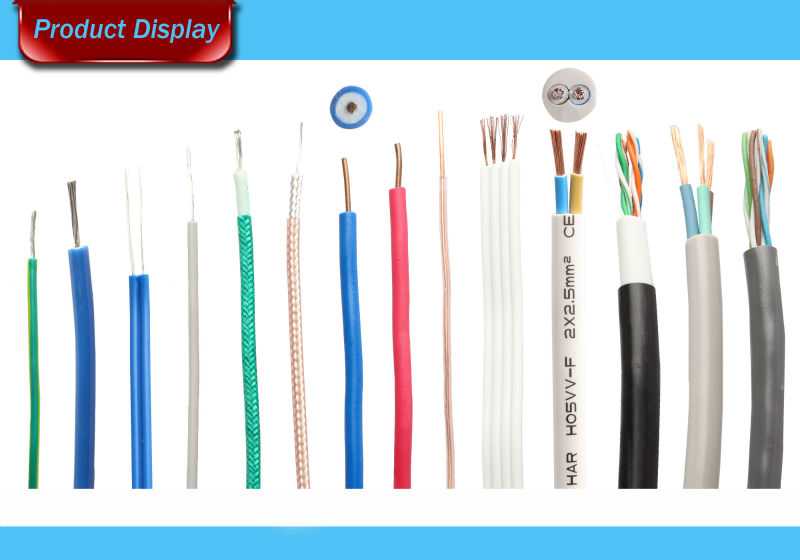

Ассортимент кабельной продукции

Кабельная продукция – это любые виды изолированных и неизолированных проводников для передачи информации или энергии.

Основное предназначение кабеля – передача электрической энергии. Уже давно электроэнергия является основой работы абсолютно всех предприятий и проведения любых промышленных процессов, а также обеспечения комфортной и удобной жизни людей.

Кабель используется для передачи сигналов, он применяется для энергообеспечения любых коммунальных объектов, промышленных предприятий и различных учреждений, а также в высоковольтных линиях электропередач.

Сфера применения кабельной продукции очень широка – она обязательно используется для обеспечения людей телефонной и радиосвязью, проводит телевизионный сигнал и необходима в любых магистральных средствах связи.

Среди основных видов такой продукции можно выделить следующие:

• Провода
• Шнуры
• Ленты
• Оптические кабели
• Кабели с металлическими токопроводящими жилами
• Шины

Провод представляет собой сочетание неизолированной и одной и более изолированной жилы, поверх которых располагается неметаллическая оболочка. Иногда она может быть заменена обмоткой из волокна либо же хорошей проволоки.

Шнур – это особый вид кабеля, который отличается гибкостью и малым сечением. Состоит он из нескольких жил, максимальное сечение каждой из них не должно превышать 1,5 мм.

Жилы могут быть скручены или уложены параллельно, поверх жил наносится оболочка. Тип ее зависит от условий эксплуатации шнура.

При выборе кабельной продукции необходимо обращать внимание на производителя, тип кабеля, номинальное постоянное и переменное напряжение, состояние присоединения и частоту. Кабели могут быть с подвижным или неподвижным присоединением, от этого во многом зависят условия их эксплуатации. Кабели могут быть с подвижным или неподвижным присоединением, от этого во многом зависят условия их эксплуатации

Кабели могут быть с подвижным или неподвижным присоединением, от этого во многом зависят условия их эксплуатации.

Условия применения

Кабель, в отличие от провода нашел более широкое применение в специальных условиях. Имея повышенную защиту от механических и агрессивных повреждений он прокладывается под водой. Все подземные коммуникации выполняются только им. Помимо этого, они применяются в шахтах, пожароопасных помещениях, помещениях с повышенной коррозионной активностью и других местах.

Провода применяются только внутри электрораспределительных устройств. За их пределами рекомендуется использовать кабели или токопроводящие шины. В качестве примера рассмотрим провод ПВ-3. Это монтажный медный провод с многопроволочной жилой. Пригоден для использования в банях и ванных комнатах. Не горит. Нашел широкое применение в монтаже квартирной электропроводки. Обладает повышенной гибкостью, чем отличается от других проводов.

Почему путают

В быту не нужны специфические электротехнические знания, а также понимание того, как работает электроника. Главное — все эти устройства функционируют, а когда происходит их поломка – вызывают мастера по ремонту. Техническая грамотность почти не нужна, поэтому понятия «шнур», «кабель», «провод» стали фактическими синонимами и их используют в качестве взаимозаменяемых слов.

Тем не менее, эти проводящие сигнал или энергию элементы желательно различать, так как у них категорически разное применение и почти никогда шнур не может заменить кабель, а его, по аналогии – провод. Знание разницы в этих термина нужно не только «ради интереса» или «общего развития», но и для упрощения процесса поиска замены вышедшего из строя компонента.

Цветовая маркировка

Монтаж электропроводки – процесс сложный, требующий большого внимания и аккуратности. Подключая розетки или соединяя провода в щитке, легко ошибиться и выбрать не тот контакт. Поэтому провода в многожильных кабелях обычно имеют изоляцию разного цвета.

Для решения бытовых задач обычно используют двух- или трёхжильные кабели в зависимости от наличия или отсутствия заземляющего контура. Если жил 3, то они, как правило, имеют такую расцветку:

• фазный провод – серый или коричневый, реже – чёрный;
• нулевой провод – голубой или синий;
• заземляющий провод – двухцветный жёлто-зелёный.

В двухжильном кабеле первый (фазный) провод имеет изоляцию аналогичного цвета, а второй – жёлто-зелёную с голубыми крапинками. Он выполняет функцию защитного заземляющего провода, совмещённого с нулевым.

Изоляция жил и оболочка кабеля

Изолирование токопроводящих жил оберегает кабель от внешних негативных факторов, предотвращает влияние разнонаправленных фаз относительно друг друга. Помимо отдельного покрытия каждой жилы, их заключают ещё в общую оболочку.

Изоляция проводов в кабеле обычно делается из винила, сшитого полиэтилена или ПВХ. Верхнее покрытие делают из резины, ПВХ и сшитого полиэтилена.

Обратите внимание! Превосходные эксплуатационные качества оболочек, такие как устойчивость к прямому солнечному ультрафиолету, плесени, грибковым образованиям, горению, обеспечивают сохранение работоспособности коммуникаций в течение многих лет службы

Подключение электрооборудования к сети

Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

• Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
• Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
• Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Область применения и назначение

Кабель ВВГ применяется для организации бытовой электропроводки, подачи напряжения на объекты электропотребления. Существует два вида кабелей такого типа: напряжением до 660 В и 1 кВ. Простота конструкции и относительная дешевизна позволяют его применение почти во всех случаях бытового использования. Оптимально выгодно использование в жилых помещениях и объектах хозяйственного назначения.

Интересно. Провод ВВГ незначительно дороже аналогов с алюминиевыми жилами, но по качеству и безопасности сильно опережает. Поэтому использование описываемого кабеля значительно увеличит качество и долговечность электропроводки.

Виды кабелей

Выбор КБ во многом зависит от мощности потребляемой электроэнергии. Для электрических сетей различного назначения электротехническая промышленность выпускает следующие виды КБ:

1. Силовые кабели;
2. Кабели для передачи информации;
3. Специализированные кабели.

Силовые кабели

К коммуникациям питающими различное электрооборудование, приборы освещения, как внутри зданий, так и снаружи относятся силовые кабели. Ими прокладывают магистральные линии электропередач под землёй и водой. Самые распространённые отечественные марки этой кабельной продукции – это ВВГ, АВВГ, КГ и ВББШ.

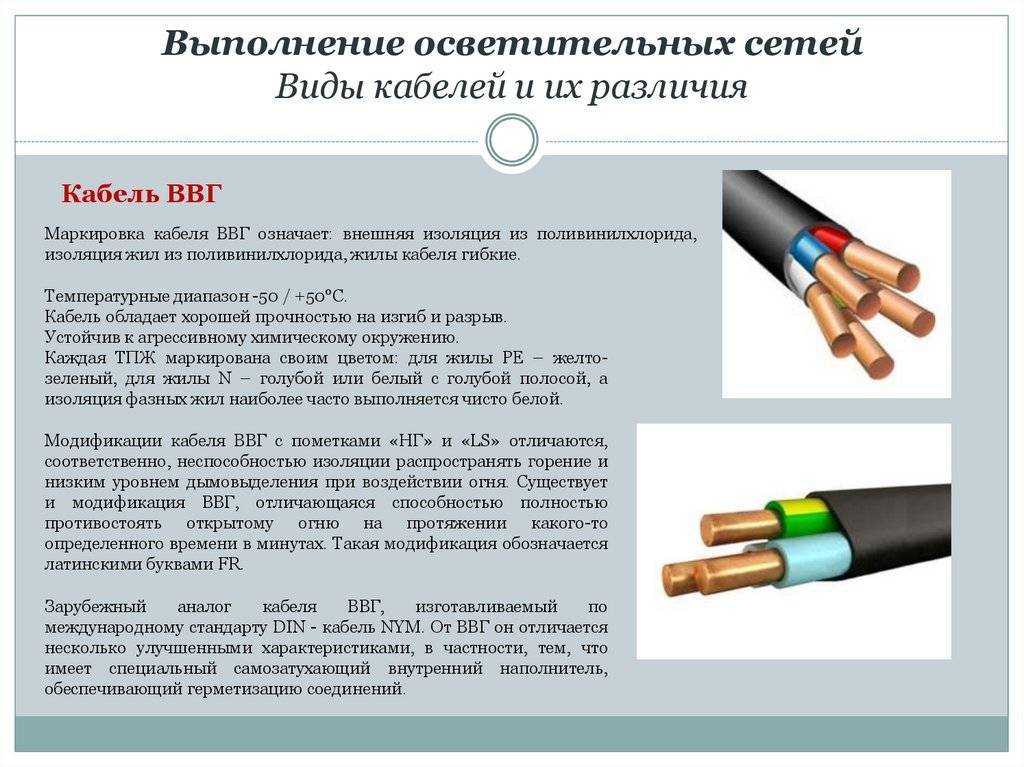

ВВГ

Аббревиатура означает, что кабель представляет собой изолированные винилом гибкие медные жилы, заключенные в общую ПВХ оболочку. Существует несколько модификаций ВВГ – это кабели для передачи электроэнергии напряжением до 1000 вольт. Они бывают с монолитными проводниками и многопроволочными жилами сечением от 1,5 до 240 мм2.

Плоские КБ характеризуются параллельным расположением жил в одной горизонтали. У некоторых кабелей пространство между внутренними и внешними оболочками заполнено резиновой стружкой.

Кабель ВВГ

АВВГ

По своему строению отличаются материалом жил, которые изготавливают из алюминия. Это продукция состоит из монолитных алюминиевых проводников сечением от 2,5 до 50 мм2.

КБ АВВГ

КГ

Кабели гибкие могут содержать в себе от одной до шести многопроволочных жил. КБ рассчитаны на напряжение переменного тока до 660 вольт. Внутренняя и внешняя изоляция выполнена из резины. Температурный диапазон эксплуатации находится в пределах от -600С до +500С.

ВББШ

КБ этой марки содержит от одной до нескольких многопроволочных жил сечением от 1,5 до 240 мм2. Основным отличием от остальной кабельной продукции является наличие под внешней оболочкой брони из металлических лент, намотанных внахлёст.

Кабели для передачи информации

К такой продукции относят коаксиальные антенные кабели, компьютерные витые пары и телефонные провода:

• КБ для антенн состоят из монолитного провода или многопроволочной жилы толщиной около 1 мм. Внутренняя изоляция жилы из плотного полиэтилена, в свою очередь, заключена в металлическую оплётку экрана. Внешнее покрытие представляет собой полимерный кембрик.
• Компьютерная витая пара, в отличие от всех кабелей с симметричными параллельными проводниками, представляет собой четыре пары изолированных проводов, перевитых между собой попарно.
• Телефонные кабели постепенно уходят в прошлое, уступая место сетям мобильной связи. До сих пор ими оснащают соединения телефонных подстанций или внутридомовые звуковые коммуникации.

Специализированные кабели

Кабельная продукция такого типа применяется в качестве нагревательных элементов, проводки в помещениях и камерах с высокой температурой для осуществления особых технологических процессов. Специальные кабели применяются для питания насосов в артезианских скважинах.

Дополнительная информация. Существуют, так называемые, светодиодные кабели. В прозрачные полимерные трубки помещены светодиоды, которые излучают свет различной интенсивности и разного цвета. Такую продукцию следует отнести, скорее всего, к приборам освещения.

В чём разница между кабелем и проводом

Имея начальные, но основные, знания по электричеству и электротехнике будет понятно в чём разница между любым кабелем и проводом. Для этого стоит разобраться в изоляции, маркировке и сроке службы.

Изоляция

ГОСТ 15845-80 говорит о том, что жила провода, несущего ток, отдельного покрытия изоляцией не имеет. А о кабеле в том же ГОСТе написано, что токонесущая жила должна иметь покрытие изоляцией.

На основании этого одним из основных отличий является наличие изоляции на каждом проводнике тока и общего покрытия изоляции. Если же на каждом проводнике имеется изоляция — значит это кабель, если изоляции нет или же несколько проводников без изоляции находятся в общей изоляционной оболочке, то это провод.

Изоляцию производят следующих видов:

• Резиновая. К плюсам можно отнести использование в любых труднодоступных местах за счет хорошей гибкости. А к минусам: потерю свойств через продолжительное время.
• Бумажная изоляция. Имеет низкую способность пропускать ток. Из-за этого провода в бумажной оплетке используют редко и лишь в сухих проветриваемых помещениях.
• Фторопластовая. Именно эта изоляция получила широкое признание. Мастера называют ее одной из самых крепких и надежных. Повредить ее достаточно сложно, так как она запекается в несколько слоев при высоких температурах.

Маркировка

Разница провода от кабеля в маркировке в буквах и цифрах. На изоляционном покрытии кабеля надпись АВВГнг 3*2,5, который состоит из трёх алюминиевых жил, сечение каждой 2,5 мм и находится в поливинилхлоридной изоляции (ПВХ). Все жилы покрыты общим изолирующим покрытием, которое также изготовлено из ПВХ. Буквы «нг» обозначают, что кабель не поддерживает горение. Разное количество букв в маркировке говорит о различных параметрах изделия. Наличие в маркировке буквы Б говорит о том, что кабель бронированный, Ш – защита в виде шланга, Р – защита в виде резины, Э – наличие экрана. Если уметь читать буквы в маркировке можно узнать вид изделия, его область применения. Электропровода также имеют свою маркировку. Сильного отличия между маркировкой кабеля и провода нет, так как все стандарты в электрике соответствуют ГОСТу и на все изделия одинаковые. Для новичка в этом деле разницы особой не будет, отличия несущественные.

Срок службы

Срок службы кабеля более долгий по сравнению с проводом. Причиной этому является, в первую очередь, наличие не менее двойной изоляции. Кроме этого, еще и за счёт бронированного покрытия, которое есть на некоторых разновидностях кабеля, также увеличивается срок использования. В среднем продолжительность использования кабеля составляет около 30 лет, срок службы провода в два раза меньше.

Заказывая укладку новой проводки, каждый хозяин жилища хочет, чтобы она прослужила как можно дольше. Так, еще в начале ремонта или строительства он старается узнать сколько прослужит тот или иной провод. Информацию он получает противоречивую: люди, конструирующие, производящие и монтирующие называют разные цифры. Как определиться?

Существуют: номинальный, гарантийный и реальный (фактический) срок службы.

Под номинальным понимают теоретически обозначенный период времени, когда при соблюдении всех условий эксплуатации провод или кабель будет исправно выполнять свои функции.

Гарантийный срок от производителя обычно выдается на меньшее время, по сравнению с номинальным. Причем, если кабель выйдет из строя, то производитель согласен обменять его бесплатно лишь при соблюдении множества условий.

А вот, фактический срок службы изделия – это самый реальный показатель. О нем можно подробнее узнать у электромастеров, каждый день имеющих с ним дело. Они расскажут правила эксплуатации, а также как правильно монтировать, рассчитать мощность и какие автоматы на щиток поставить.
