Схема подключения на две лампочки
Самостоятельная коммутация осветительных приборов из разных точек основана на сборке схемы с применением устройств, представленных:
- проходным переключателем;
- перекрестным переключателем;
- двухклавишным переключателем проходного типа;
- двухклавишным переключателем перекрёстного типа.
Схема подключения двухклавишного выключателя на две лампочки
Применение одного проходного переключателя позволяет осуществлять переключение света между парой ламп, а также включать и выключать всего один источник освещения.
Подключение одноклавишного выключателя
Монтажные работы при использовании одноклавишных выключателей начинаются с разметки под установку распределительного короба. Коробку нужно монтировать под потолком, на одинаковом расстоянии от выключателей. От щитка к коробу проводится «ноль» и «фаза», после чего от распределителя до места установки выключателя прокладывается штроба под укладку трёхжильного кабеля. Перфоратором и специальной насадкой в стене проделывается углубление для установки подрозетника, который фиксируется гипсовой шпаклёвкой.
Подключение двух одноклавишных переключателей
Внутрь подрозетника заводится кабель, одна из жил которого подключается к фазе и входу на арматурный электрический элемент, а пара других – на выход выключателя, и в коробку-распределитель, где выполняется соединение с выходами на втором выключателе.
На заключительном этапе подключения входной провод от второго выключателя заводится на элементы осветительного прибора. В результате такого монтажа, включение светильника обеспечивается одновременным подключением в единый контур пары выключателей.
Подключение одноклавишного выключателя позволяет задействовать все электротехнические приборы для включения освещения и его отключения.
Подключение двухклавишного выключателя
Самостоятельное выполнение установки двухклавишного выключателя отличается от монтажа одноклавишной конструкции только количеством кабельных жил, подводимых к устройству, а также количеством клавиш. Процесс подключения двухклавишных проходных элементов требует заведения пяти отдельных кабельных жил на первую конструкцию, и шести жил кабеля – на второе устройство.
На первый выключатель запитывается фаза. Подключение фазного провода осуществляется к паре клемм или одному контакту на вход. Группа на выход, как правило, представлена четырьмя клеммами, поэтому подключение выполняется по типу «кабельная жила – провод».

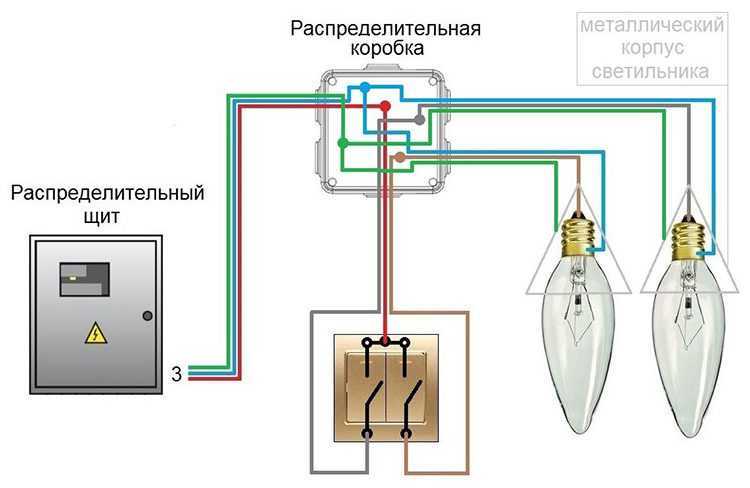

Схема подключения двухклавишного выключателя
Все подключаемые жилы должны подводиться к распределительной коробке, где выполняется подсоединение к четырём клеммам на входе второй конструкции.
В процессе подключения необходимо правильно распределить все пары электрических проводов
Очень важно пару кабельных жил от первого выключателя подсоединить к двум жилам второго арматурного элемента, используемого для включения осветительного прибора
Пара выходов на втором подключаемом выключателе последовательно подсоединяется на отдельный осветительный прибор, и именно эти электрические провода отвечают за питание «фазы».
Устройство, принцип работы и предназначение
Чтобы самостоятельно подключить проходной переключатель нужно представлять, как он устроен. Внешне он практически не отличается от обычного, основная разница заключается во внутренней конструкции. Стандартный выключатель замыкает/размыкает электрическую цепь, проходной, разъединяя одну линию, соединяет другую.
Так, если у обычного одноклавишника задействуются только два контакта, то у проходного три. То есть второй выходной контакт соединяется с парным выключателем. Если подключаете двухклавишный прибор, то контактов будет уже шесть.

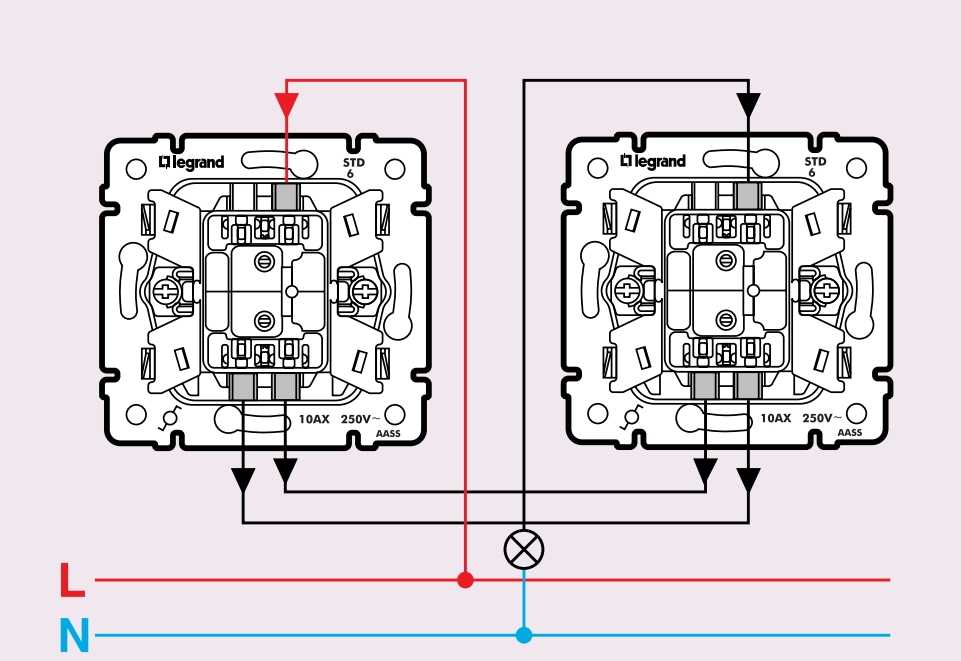

Схема подключения проходного одноклавишного выключателя Легранд

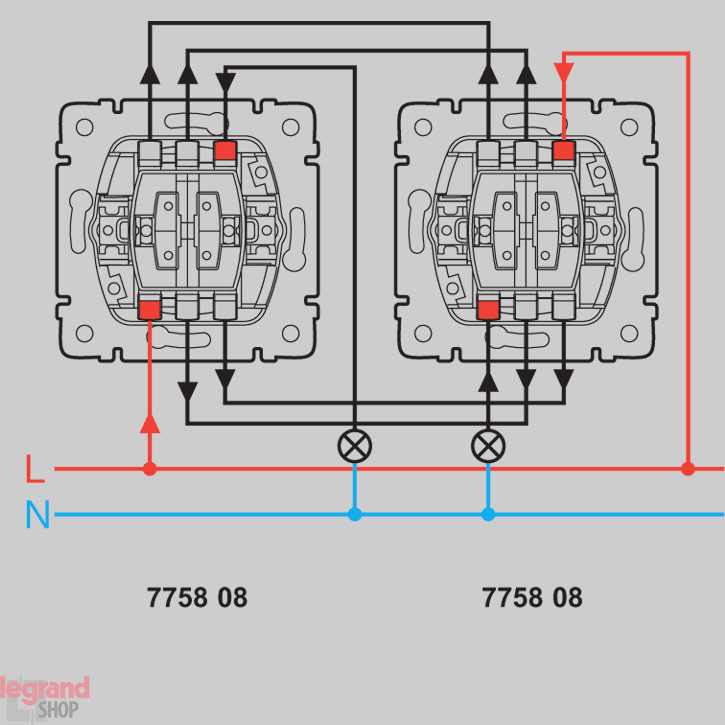

Схема подключения двухклавишного устройства компании Легранд
Главное предназначение проходных переключателей – это управление одним источником света с разных сторон помещения. Понять принцип работы будет легче всего на следующих примерах:
Длинный проходной коридор. Нередко в планировках помещений можно встретить комнаты значительной длины или площади с двумя проходами. При входе с одной стороны вы нажимаете выключатель, но доходя до противоположного конца уже неудобно возвращаться чтобы выключить свет. Поэтому на другой стороне устанавливают параллельный переключатель, которым вы успешно выключаете освещение.
Лестничные марши или разные этажи. В больших домах, с длинными лестницами и несколькими этажами, довольно удобно включить свет, например, на первом, а поднявшись по лестнице, выключить на втором или третьем.
Комнаты. Представьте, что вы легли на кровать и решили немного вздремнуть, но, чтобы погасить свет нужно подниматься, идти к переключателю. Так и сон перебить можно. А что, если провести параллельный выключатель куда-нибудь к изголовью, тогда можно не вставая отключить освещение и спокойно отдыхать.
Комментарии:
Использую такую схему у себя на лестнице, чтобы выключать свет когда по ней пройдешь. Очень удобно. Спасибо за статью.
Как по мне, проходные выключатели изжили себя. Датчик движения стоит очень недорого, а его монтаж гораздо проще, так что устарела технология-то
Вячеслав, ну вот представь, установил ты проходной выключатель в спальне, чтобы отключать верхний свет после того, как ты лег в постель. Чем ты его заменишь? Датчиком движения? Чтобы ночью, когда повернешься у тебя иллюминация по всей спальне была?
В коридорах и на лестничных пролетах проходной выключатель вполне заменяем датчиком движения, а вот в остальных случаях — вряд ли. Справедливости ради, стоит отметить, что таких случаев на самом деле не так уж и много.
Я бы не стал использовать Lezard — ненадежная китайская поделка. А вот подключать его — целая история с песнями и плясками с бубном. В итоге вы поменяете его на Legrand или АВВ все равно
Первый раз сегодня столкнулся с лезардовским 2клавишным проходным. За 2,5 часа так и не подключил. Без выключателя все работает. С ними — нет.
Самое главное в Китае, все через …. В спаренных проходных выключателях схема коммутации на обратной стороне не соответствует действительности. Общая контакт 2 работает с контактами 1 и 4, 5 с контактами 3 и 6. Нумерация контактов из указанной схемы коммутации
Анатолий! Спасибо огромное! Всю голову сломал,собирая выключатели. Китайцы молодцы…как обычно)
А если пользоваться прозвонкой, то любую головоломку от китайцев решить можно.
тоже недавно столкнулся с подключением двойного проходного, плюс два промежуточных выключателя (перекрестных) лезард! … искажу я вам это были еще те танцы с бубном, потому что: схема на самом выключателе не соответствует действительности
схема найденная в интернете (именно лезард) не совсем корректная, тоесть они работают но вставить в середину два промежуточных(перекрестных) выключателя ни как не получалось из-за перепутанных местами нескольких проводов и так только после прозвонки всех контактов стало ясно как и куда что подключать и почему не работало ранее: берем два трех жильных кабеля (цвет жил: Ж,С,К) в распред коробке разрезаем обе «Ж» жилы и одну пару соединяем вместе и подключаем к ней фазу, которая будет идти на один из выключателей и подсоединяем их к средним контактам «2 и 5» другие две «Ж» жилы в распред коробке подсоединяем по отдельности, подключаем к одной и второй лампе, а другие концы подключаем к второму выключателю к контактам «2 и 5» соответственно! далее очень важно подключить пару «с» и «к» из одного кабеля к контактам: «1 и 4» и «1 и 4» а другую пару «с» и «к» к контактам: «3 и 6» и «3 и 6» (таким образом чтобы контакты: «3 и 1» были «к» а контакты «4 и 6» были «с» и так подключение с обратной стороны выключателя выглядит следующим оброзом: низ: 1-к, 2-ж, 3-к, верх: 4-с, 5-ж, 6-с (важно: 3 и 6 общий кабель и 4-1 общий кабель) теперь все работает и можно подключать два промежуточных (перекрестных) выключателя (между проходными) предварительно заложив кабель (между проходными) петлей (транзитом, не разрезанный. ) в подрезетнике и так: берем зачищаем провод и видем три провода: ж,с,к. «ж» оставляем не разрезанный, а «с» и «к» разрезаем и подсоединяем к промежуточному (перекрестному) выключателю к контактам: «1-4» — «с» а «3-6» — «к» , где контакты 1-3 («с-к») это вход, а 4-6 («с-к»)это выход
тоже самое делаем со вторым кабелем и вторым промежуточным (перекрестным) выключателем. …таким обрезом мне удалось установить два двойных проходных и четыре промежуточных (перекрестных) фирмы лезард
«ж» оставляем не разрезанный, а «с» и «к» разрезаем и подсоединяем к промежуточному (перекрестному) выключателю к контактам: «1-4» — «с» а «3-6» — «к» , где контакты 1-3 («с-к») это вход, а 4-6 («с-к»)это выход. тоже самое делаем со вторым кабелем и вторым промежуточным (перекрестным) выключателем. …таким обрезом мне удалось установить два двойных проходных и четыре промежуточных (перекрестных) фирмы лезард.
Оставить комментарий Отменить ответ
Бестопливный генератор — способ заработать на безграмотности
Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности
Ветряк для частного дома — игрушка или реальная альтернатива
Power Bank с солнечной батареей — расчет на безграмотность
Как выбрать солнечную панель — обзор важных параметров
источник
Схемы подключения
Управление освещением из двух, трех и более мест может быть реализовано по схеме, использующей проходной выключатель, подключение которого является достаточно несложной задачей.

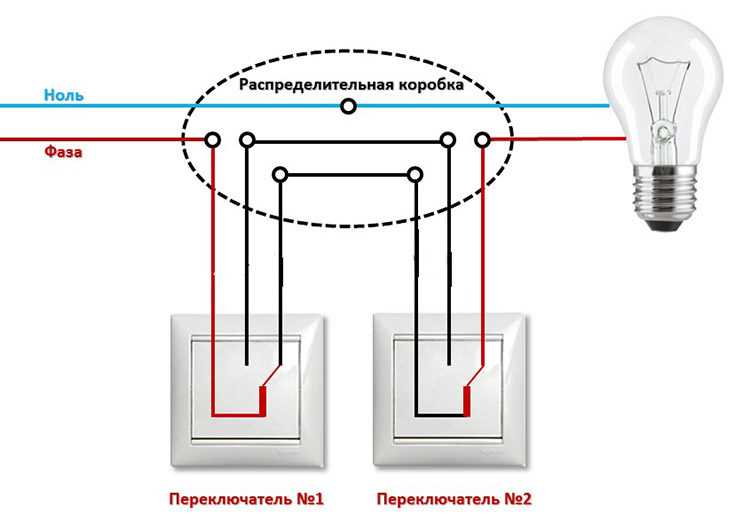

Для того чтобы обеспечить управление освещением из двух мест, необходимо использовать схему коммутации, в состав которой входят два таких изделия. Изменение положения контактов любого из них приводит к включению или отключению напряжения на осветительном приборе. Реализовать эту схему можно, используя следующее соединение элементов электрической цепи.
Как видно из рисунка, схема подключения проходных выключателей имеет некоторые отличия от аналогичной схемы для обычных коммутационных устройств. Больше всего она напоминает подключение обычного двойного выключателя, однако имеется принципиальное отличие, состоящее в том, что в любом положении замыкающих контактов одна из двух коммутируемых цепей является замкнутой. Таким образом, два выключателя составляют единую систему управления освещением.
Такое техническое решение позволяет подать напряжение на вход потребителя электрической энергии при помощи изменения положения контактов любого двух коммутационных устройств.
Проходной выключатель, схема которого представлена на рисунке, позволяет управлять освещением из двух мест. На практике часто возникают ситуации, требующие применения более сложных устройств, обеспечивающих возможность управления работой электрической сети из трех и более мест.
Для реализации различных схем управления потребителями электроэнергии могут быть использованы двойные или тройные, а также перекрестные выключатели.
Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок
Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.
Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.
Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.
Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.
Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.
В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.
Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.
Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.
Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.
Общий принцип подсоединения
На рис. 2 подается общая схема подключения двухклавишного проходного выключателя. Почему общая? Потому что строение может быть разным (зависит от производителя) и последовательность подключения может быть несколько иной.
Как видно, нулевой кабель сразу подключается к лампам. Фазный электропровод, в свою очередь подключается ко второму прибору. Его подключают к клавишам 1 и 2. Клавиша 1 будет замыкать один из двух контактов. К ним подключаются два провода. Эти же электропровода должны подключаться к контактам, которые будет замыкать клавиша 1 второго отсоединителя. Далее от нее отходит электропровод к первой лампе. По аналогии подключаются провода к клавишам 2 первого и второго выключателей.
Сложного здесь ничего нет. Однако растет количество кабелей, которые выводятся в распределительную коробку, и в результате при монтаже двойного проходного выключателя нужно быть очень внимательным, чтобы сделать правильное подключение и не допустить ошибки.
В противном случае система освещения работать не будет.
Полезный совет: к использованию проходных двухклавишных приборов для включения света нужно будет еще привыкнуть. Дело в том, что они не имеют о и «выкл.».
Это означает то, что клавиши не имеют фиксированных положений, при которых свет будет включен или выключен. Например, в обычных приборах для включения света верхнее положение клавиши означает, что свет включен, нижнее — свет выключен. В нашем случае верхнее положение может отвечать как за включение, так и за выключение света.
Практическая схема подключения
Теперь рассмотрим практическую схему подключения двойных проходных выключателей. Основой для примера будет продукт компании Legrand. Схема приводится ниже.

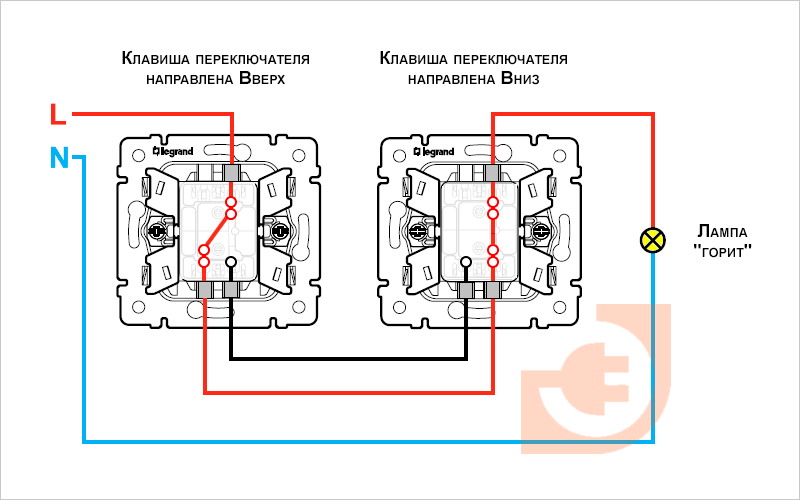

Подключение выключателей Legrand в качестве проходных
На изображении видно, что к обоим устройствам подключается фазный кабель. Если хорошо присмотреться, то в середине одного устройства можно увидеть две клавиши: левую и правую. В первом включателе ток подается на левую клавишу, во втором — на правую клавишу.
Собственно с самого начала следует сделать подсоединение фазных проводов.
Далее на картинке видно, что оба включатели соединяются четырьмя промежуточными электропроводками.
Полезный совет: для того, чтобы не запутаться, можно использовать провода разных цветов. Так, для коммутации нижних клемм 2 и 3 обоих включателей можно использовать синий и красный провода, а для коммутации верхних клемм 1 и 2 обоих отсоединителей можно использовать коричневый и желтый провода.
Выбор цветов зависит от вас. Благодаря этому вы сделаете правильное подсоединение электропроводов в распределительной коробке. В конце останется подключить электропровода, которые будут подавать питание на осветительные приборы. Их подключают к третьему верхнему контакту на левом включателе и к первому нижнему контакту на правом устройстве.
Теперь вы знаете об особенностях схемы расцепления выключателя, который является проходным и двухклавишным, а также знаете, как подключать сам включатель.
В общем, процесс подсоединения предусматривает следующие этапы:
- Подключение фазных проводов.
- Подсоединение промежуточных электрокабелей.
- Подсоединение выходных электропроводов.
- Подсоединение нулевого электрокабеля к светильникам.
Нужные инструменты и материалы
Для того чтобы реализовать процесс подсоединения, нужно использовать следующие инструменты:
- отвертку для плоского и фигурного шлицов;
- монтажный нож для зачистки электропроводов;
- бокорезы;
- уровень;
- гаечные ключи (необходимые для монтажа некоторых люстр);
- пассатижи.
Что касается материалов, то нужно иметь клеммники для соединения кабелей в распределительной коробке и изоленту, а также сами двойные включатели. Также смотрите видео, которое поведает об особенностях схемы подключения двухклавишного проходного выключателя:

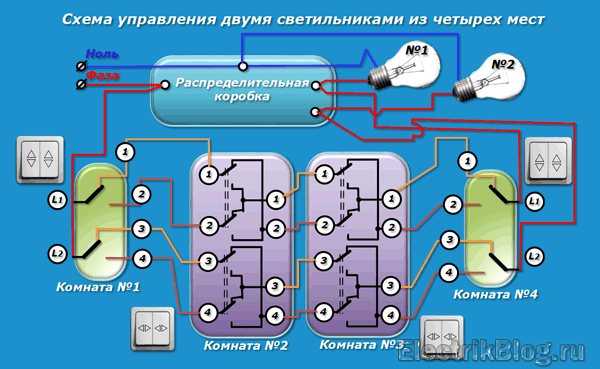

Принципы управления двумя светильниками из четырех разных комнат простыми словами
Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.
Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.
Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:
- продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
- учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
- по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
- прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
- в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
- в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
- согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
- кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
- все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
- последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
- никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
- при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.
На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.
Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.
Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:
- французская компания промышленного электротехнического оборудования Schneider Electric;
- акционерная компания Legrand из Франции;
- корпорация производителей из Швеции и Швейцарии АВВ;
- итальянский производитель дизайнерской электрофурнитуры Bticino;
- турецкая компания Viko.
Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.
Нюансы подключения выключателей от Легранд

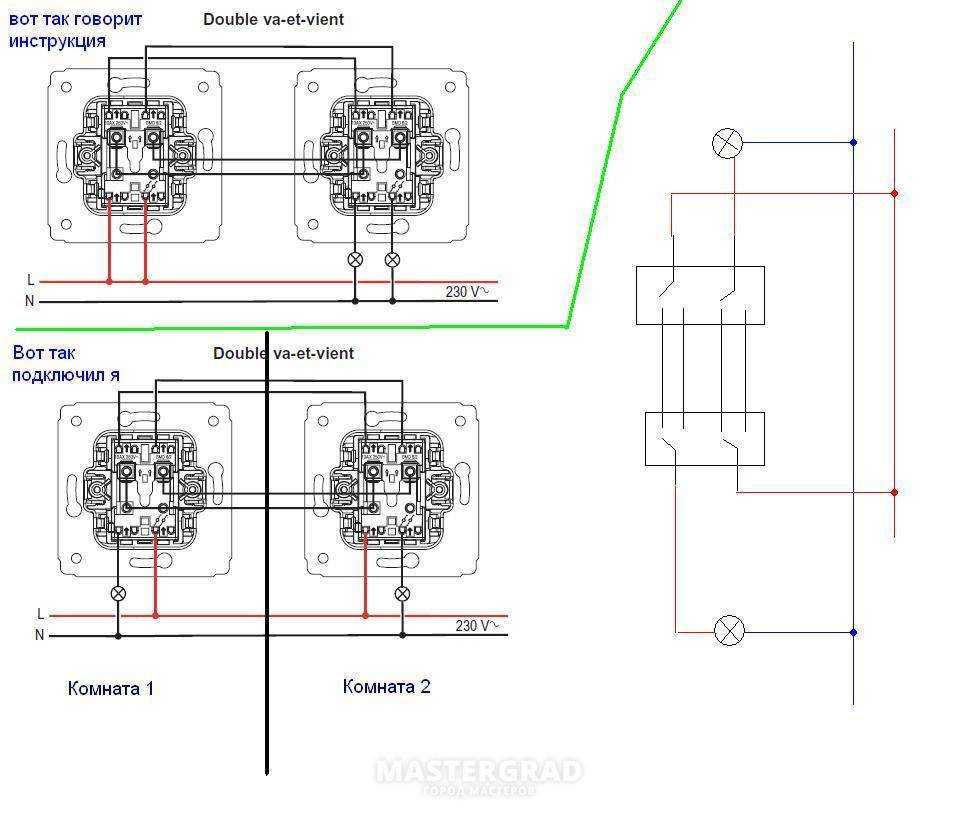

Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления)
При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:
- согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
- для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
- перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.
При необходимости убрать подсветку с выключателя сделать это лучше до его установки.
Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:
- снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
- в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
- таким же образом удалить рамку изделия.
По завершении всех подготовительных операций выключатель полностью готов к монтажу.
Непосредственная установка
Отключение общего водного автомата перед установкой выключателя
Установку проходных изделий рекомендуется проводить в следующем порядке:
- Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
- Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
- К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
- Те же операции проделываются со вторым выключателем.
На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.
Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.
Управление освещением с трех мест, с помощью двух одноклавишных проходных выключателей и одного переключателя
Монтажная и электрическая схема управления освещением с трех мест немного сложнее и требует при подключении чуть больше внимания
Условные обозначения на схеме: SA1, SA3 — Проходные выключатели, SA2 — Перекрестный выключатель, HL1 — Светильник
Описание:
1. Проходные переключатели стоят вначале и в конце схемы и подключаются так же, как в схеме с управлением из двух мест;
2. Все остальные точки управления светом, размещаются между ними. Их подключение довольно простое – в две верхние клеммы, подключаются два провода из предыдущего переключателя, а от двух нижних, проводники идут к следующему перекрестному, либо к финальному проходному;
Такая схема сложнее, но, как видите, несильно.
Пару слов о линейке Legrand Valena. Электроустаовочные устройства этой серии, относятся к средней ценовой категории, славятся своей надежностью и простотой. Довольно часто, если у вас дизайн не диктует какие-то требования к внешнему виду розеток и выключателей, по соотношению цена/качество, выбираются устройства линейки Legrand Valena. В работе такие электроустановочные изделия максимально надежны, как автомат Калашникова.
У самой же схемы переключения света с нескольких мест можно выделить и недостатки:
Первый минус: Использование переключателей требует прокладки большого количества проводов, что бьет по кошельку. Да и обслуживать такую систему будет сложнее.
Второй минус: Это номинал выключателей (максимальный ток подключаемых светильников), он составляет всего 10А (~2200 кВт). В большинстве случаев этого хватает, но не всегда. Рекомендую сначала подсчитать нагрузку, т.е. мощность освещения, а потом уже думать об удобстве.
В следующей статье я приведу пример более прогрессивного, самого современного варианта управления освещением с двух и более мест с использованием импульсного реле iTL Acti 9. (может быть интегрированно в систему умного дома)
Материал предоставлен DsElectric.ru
Переключатели Валена для чего нужны и как их подключать
Переключатель это старший брат выключателя. С виду он ничем от него не отличается: те же черты и формы. Вся разница кроется внутри. Чтобы распознать кто находится перед вами, достаточно взглянуть на обратную сторону механизма. Сразу станет понятно, что за зверь: выключатель, переключатель или вовсе перекрестный переключатель. Давайте разбираться.
Одноклавишный выключатель
У такого механизма два рабочих контакта. Его задача замыкать и размыкать цепь. Места подключения указаны стрелочками. Именно туда надо заводить фазный провод. Контакты самозажимные, винтов нет. Нажали лапку, завели провод и отпустили.
Одноклавишный переключатель
И да, переключатель может заменить выключатель, но не наоборот. Это удобно, если в наличии нет простых выключателей, а механизм очень нужен. На первый план выступает только вопрос цены.
Вот такое обозначение присутствует на задней части механизма. По леграновской маркировке это схема STD 6
Как подключить?
Места подключения указаны стрелочками. К одинарному контакту какого-либо переключателя подводится фаза, затем парные контакты соединяются между собой, к одинарному контакту второго механизма подключается один из контактов нагрузки. Схема собрана.
Выключатель с двумя клавишами Legrand: как подключить
В многокомнатных квартирах и коттеджах с большим количеством осветительных приборов практически не устанавливаются одноклавишные выключатели. Их место прочно заняли приспособления на две кнопки, которые обеспечивают управление освещением даже в нескольких помещениях одновременно. Став обладателем подобной арматуры, пользователь зачастую задается вопросом о том, как подключить выключатель с двумя клавишами Legrand.
Схема монтирования и установки
Наиболее эффективная технология подсоединения кабелей к регулировщику света осуществляется самозажимными клеммами. Двухклавишные устройства состоят из пары одинаковых конструкций в одном корпусе. Особенностью работы является то, что фазовые ритмы их объединены. Схема подключения двухклавишных выключателей Legrand предполагает, что когда один подает питание на свою группу потребителей электроэнергии, вторую клавишу можно нажать, с тем чтобы автономно отключить подачу фазы от другой группы пользователей (осветительные изделия, розетки).
Для монтажа понадобятся:
- бокорезы;
- отвертки (индикатор, плоская и крестовая);
- уровень.
Изначально отключается электричество на рабочем участке сети. Затем следует проверить индикатором отсутствие напряжения на выведенных концах проводов, подключаемых к Legrand. Задействуя плоскогубцы, зачищаются на необходимую длину концы кабеля (значение указано на трафарете Легранд). Используя зажимную конструкцию, фиксируются фазный и нулевые провода во включателе.
Он вставляется в коробку и при помощи отвертки закрепляется разжимными упорами. В ходе подключения уровнем проверяется горизонтирование. Затем устанавливаются защитные пластины и декоративный корпус (при наличии). Потребитель выбирает при монтаже положение «выключено» — верхнее/нижнее.
Для протяженных помещений
Когда нужно подключить пару подобных изделий для управления светом, например, в длинном коридор, галерее и пр., стоит учитывать некоторые особенности. Так, фаза подается на один проходной модуль. Применяя предварительно проложенную проводку и схему ее коммутации, задействуется режим, при котором освещение в жилых пространствах:
- может включаться первым 2-х клавишным прибором путем нажатия одной из них;
- выключаться устройством в противоположной части также нажатием одной половинки.
Алгоритм работает обратимо. Приведенные операции в том же порядке можно осуществлять, двигаясь в обратном направлении.
Когда человек оказывается в помещении, в котором уровень освещенности доставляет дискомфорт, он пытается включить свет. Для этого существует специальное устройство, называемое выключателем. Многие из нас ассоциируют его с приспособлением, которое не заслуживает особого внимания. Однако если познакомиться с выключателем поближе, то выяснится, что он имеет свои секреты.
Далее вы сможете ознакомиться с важными особенностями, касающимися выключателей разных типов, а также сферы их применения. Также благодаря этой статье вы получите представление о том, каким образом выполняется их подключение. Ознакомившись с представленным материалом, вы сможете достаточно легко произвести монтаж выключателя в любом помещении
Однако в обязательном порядке необходимо соблюдать меры предосторожности во избежание неприятных ситуаций
