L и n в электрике

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя

. Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки, даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться онлайн калькулятор.

Расцветка в сетях постоянного тока

Для сетей постоянного тока принято маркировать проводники, подсоединенные к положительному полюсу красным цветом, к отрицательному – черным или синим. В двуполярных цепях изоляция голубого оттенка применяется при маркировке средней точки (нуля) питания.

Не существует стандартов на цветные обозначения в цепях с напряжением нескольких номиналов. Какого цвета провода плюс и минус, какое в них напряжение – это можно определить только по расшифровке производителя устройства, которая часто приводится в документации или на одной из стенок конструкции.

Автомобильная проводка характеризуется тем, что в ней цепи с положительным напряжением бортовой сети имеют красный цвет или его оттенки (розовый, оранжевый), а подключаемые к массе – черный. Остальные провода имеют специфическую окраску, которая определяется производителем автомобилей.

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Нюансы ручной цветовой разметки

Цветовая маркировка проводов с помощью кембрика

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

• стандартными кембриками;
• кембриками с термоусадкой;
• изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Термоусадочная трубка для проводов

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

• выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
• работать с проводниками не по всей длине, а только на местах соединений и стыков.

Разметка трехжильного провода

При помощи мультиметра можно определить расположение фазы, ноля, и заземления

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

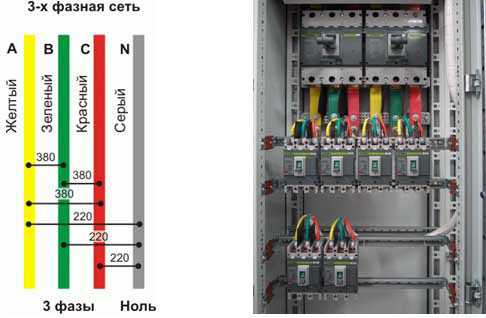

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Расцветка проводки как способ ускорения монтажа

Правильная расцветка проводки ускоряет монтаж электропроводки

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Как определить фазную проводку?

Для понимания, какой проводник нужно подключить к зажиму «L» на одноклавишном выключателе, рекомендуется воспользоваться специально предназначенной для этих целей индикаторной отверткой. Если при проверке на каком-то из проводов загорается лампочка, значит на нем есть напряжение. Этот провод и является токопроводящим – кабелем «А».

В другой, незанятый зажим одноклавишного коммутационного элемента, присоединяется кабель «B», протянутый напрямую к коммутатору. Он обычно маркирован по-другому:

• «1»;
• «L1»;
• «->»;
• просто стрелочка, либо никак не обозначен.

Обозначение контактов одноклавишного выключателя Источник odstroy.ru В том случае, когда при обследовании зажимов, помимо «L» символа, встречаются на выключателе иные соединения, также содержащие другие обозначения, это значит попались 2-х или 3-х клавишные элементы.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Цвета изоляционного покрытия проводников

В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.

Жила заземления

С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.

Защита должна быть организована как на промышленных, так и на жилых объектах.

Нулевые рабочие контакты

По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).

Фазный провод

Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.

Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.

Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.

Что означает l на выключателе двухклавишном

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный).

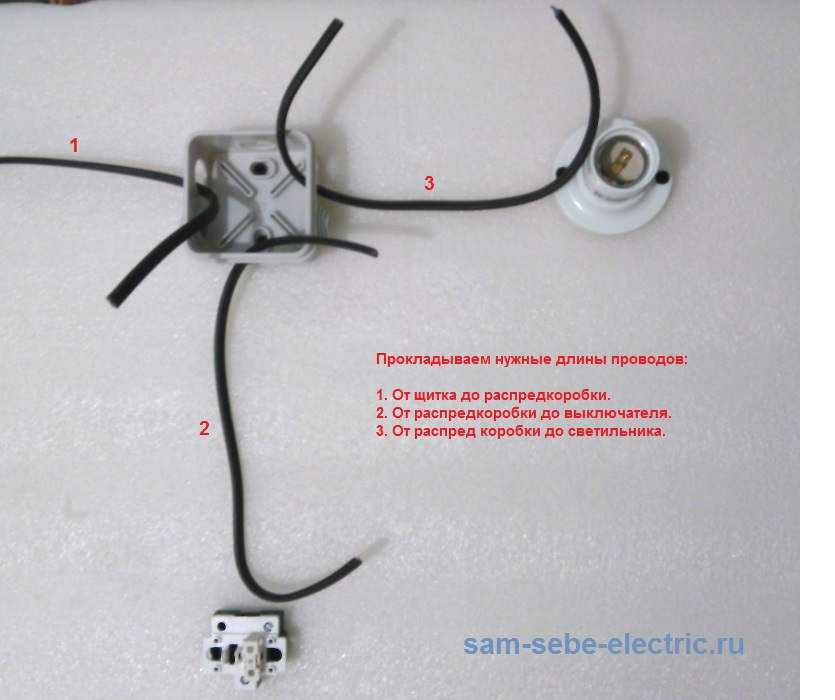

Теперь прокладываем все необходимые провода:

1. Провод от щитка до распределительной коробки.
2. Провод от распределительной коробки до выключателя.
3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник.

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

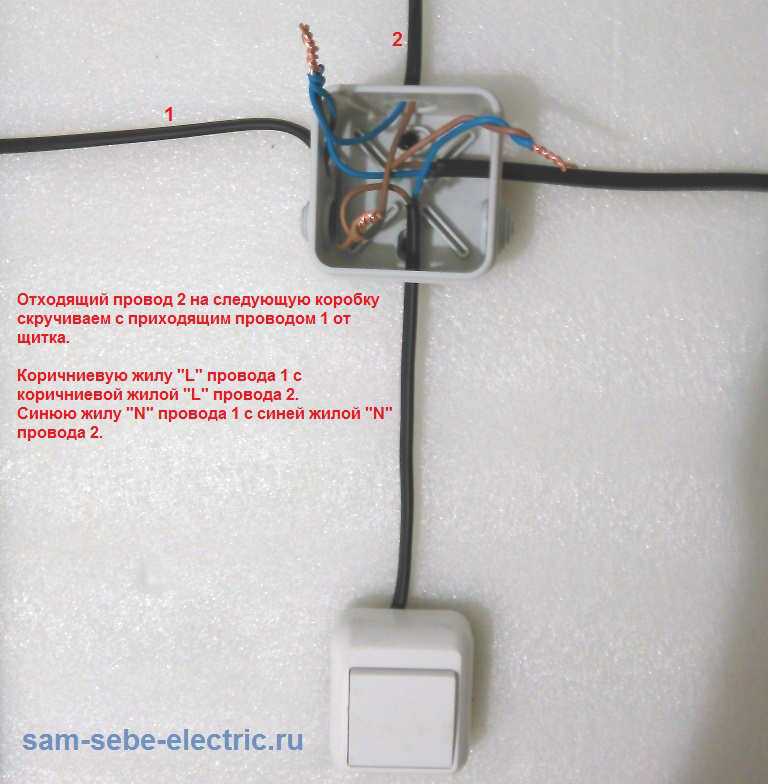

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Пьяный электрик уткнулся лбом в столб. Рядом болтается оголенный провод. Электрик: — Неее пооонняял… Хватает рукой провод, дергается от удара током: — Все! Понял! Понял!

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установки
выключателя спускаете второй кабель. Для одноклавишника он должен быть
двухжильным ВВГнг-Ls 2*1.5мм2.

При этом многие опытные электрики все же рекомендуют
изначально закладывать в штробу трехжильный. Хотя для простого выключателя
света третья жила и не нужна (она останется незадействованной), однако в
будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный
или проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы
подписываются как L и L1.

L – приходящая фаза

L1 – эта же фаза, но уже уходящая на светильник

Что значит 1 и L на выключателе?

Контакт L – это всегда место для подключения фазного провода. Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.

Как правильно подключить провода к выключателю?

Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2). Соединенные провода аккуратно укладываем внутри коробки. Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку.

Как обозначается заземление на выключателе?

Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка. В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке.

Что значит L на проводах?

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов.

Что значит L и N?

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. . Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.

Как правильно подключить бра с выключателем шнурком?

Подключение бра со шнуром и вилкой

Для подключения бра с выключателем от розетки не требуется соединять провода. Достаточно выбрать место установки, просверлить отверстия для крепежной системы и повесить светильник. Вилка должна подключиться в розетку. С помощью шнурка можно проверить работоспособность.

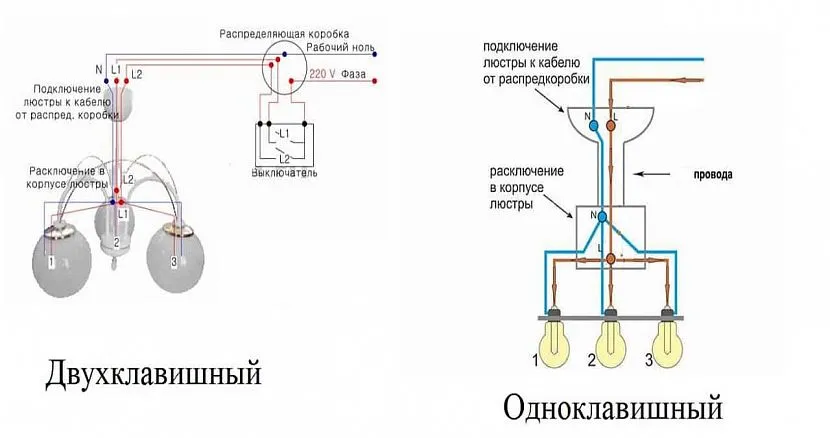

Как правильно подключить две лампочки на один выключатель?

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Как обозначается на выключателе фаза?

Контакт, к которому подводится фаза от распределительного щитка, имеет обозначение L на выключателях для всех видов приборов – как одноклавишных, так и многоклавишных. Предположительно, этот символ взят от первой буквы английского слова «Line», означающего линию или линейный провод.

Какой буквой обозначается фаза на выключателе?

Обозначение «L», на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.

Как найти фазу в выключателе?

Если лампочка индикаторной отвертки загорелась, то значит этот провод фазный, то есть фаза. Другой провод соответственно – ноль. Если при прикосновении к проводу не загорается лампа пробника, то это нулевой провод. Соответственно другой провод – это фаза, проверить это можно прикосновением индикаторной отвертки.

Зачем разделять PEN проводник, если между PE и N шинами ставится перемычка – «физика» процесса

Прямого ответа на этот вопрос в ПУЭ и ГОСТах не дается – есть только рекомендации «как это сделать», а «почему» – не рассматривается, скорее всего, исходя из того предположения что и так должно быть ясно. Поэтому все последующие объяснения надо воспринимать как мнение автора, подкрепленное принципами подключения электропроводки и требованиями ПУЭ.

Главные моменты здесь следующие:

1. В любой схеме, где иллюстрируется разделение PEN проводника на PE и N, заземление всегда ставится первым и уже от него идет перемычка к рабочему нолю. Это основное требование, от которого надо отталкиваться при разделении PEN проводника – наоборот не делается никогда и ни при каких условиях.
2. Даже отдельно сделанное заземление наиболее эффективно при подключение через автомат УЗО. В противном случае даже если напряжение с корпусом электроприбора Будет уходить в землю всё равно остается риск поражения человека током хотя и значительно меньший.
3. Любой провод обладает неким электрическим сопротивлением, соответственно, чем длиннее провод, тем выше его сопротивление электрическому току.

Чтобы понять саму «физику процесса» надо рассмотреть как ведут себя различные схемы подключения при возникновении нештатной ситуации.

Если нет перемычки и автомата УЗО, ноль и заземление не связаны

Фаза попадает на корпус прибора от него уходит на шину заземления из него уходит в землю по которой идет на трансформаторная подстанцию.

Если взять среднее значение сопротивления заземляющего устройства в 20 Ом, ток короткого замыкания не будет достаточно большим для отключения вводного автомата. Соответственно, электрическая цепь будет работать до тех пор, пока не перегорит повреждённый участок (в любом случае в этом месте будет повышенная температура и провод рано или поздно испортится), или же повреждение не разовьется в полноценное короткое замыкание между фазой и нулем.

В лучшем случае здесь человека может ощутимо «пощекотать» током или устройство может испортиться. В худшем, прибор может воспламениться и спровоцировать пожар.

Если есть перемычка между нолем и заземлением, нет автомата УЗО

В таком случае схема работает примерно так же как если бы просто в дом завести PEN проводник, с той лишь разницей, что человек будет более защищен благодаря заземлению

Это будет происходить как раз из-за длины провода – так как в любом случае ВРУ находится на некотором удалении от квартиры или дома, во внимание надо принимать сопротивление провода

При замыкании фазы на корпус прибора, ток утечки пойдет на шину заземления, где у него будет только два выхода: часть его уйдет в землю, а другая вернется по нулевому проводу, спровоцировав отключение вводного квартирного автомата.

То есть, в данном случае перемычка нужна для того чтобы сработал защитный автоматический выключатель.

Если есть перемычки между PE и N, установлен УЗО

Так как у нулевого и заземляющего провода есть определенное сопротивление электрическому току, понятно, что в этом случае УЗО будет срабатывать в штатном режиме. Если появляется замыкание на корпус прибора, ток утечки, в первую очередь, идет по проводу к самому УЗО, а дальше уже уходит на ВРУ жилого дома. Здесь он опять же частично уходит в землю и частично через перемычку возвращаются назад провоцируя выключения вводного автомата, но до этого, скорее всего, дело не дойдет, так как УЗО сработает раньше.

Понятно, что в этом случае перемычка не играет особой роли и является больше лишней перестраховкой на тот почти невероятный случай, если не сработает защитный автомат УЗО.

Если нет перемычки между PE и N, установлен УЗО

Такая схема будет отрабатывать точно так же, как если бы перемычка между заземлением и рабочим нулем присутствовала. Единственное исключение в ней это отсутствие страховки на тот случай, если вдруг УЗО выйдет из строя. Тогда схема будет отрабатывать по первому варианту – вводной автомат может не сработать до тех пор, пока замыкания на корпус прибора не превратится в короткое замыкание между фазой и нулем.

На самом деле, такой вариант событий практически невозможен, потому что по факту такое подключение это уже схема заземления TN-S или даже TT, в которых предусмотрена двухфакторная защита – без нее такое подключение не примет энергонадзор.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов

Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте

Плюс и минус

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

• Красный — «+» плюс провод;
• Черный — «-» минус провод;
• Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Буквенная маркировка проводов

Стандарты буквенной и цветовой маркировки проводов Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

• в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
• пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
• в п. 6.2.12 сказано, что в электрике L является фазой.

L – обозначение фазы

Обозначение L и N в электрике В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или NULL. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

PE – индекс заземления

Маркировка заземления Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Установление кабеля, отвечающего за ВКЛ конкретного осветительного прибора

Определить это без инструмента электромонтажника практически невозможно. На практике такую связку, как правило, устанавливают экспериментально. С этой целью в клемме по очереди проверяются незанятые концы с токовым проводником с помощью индикатора напряжения. Таким способом можно будет увидеть какие светильники загораются.

Коммутационный элемент можно присоединить к сети произвольно, за исключением зажима «L». В том случае, когда выясняется, что клеммы случайно запутаны, нужно в 2-х клавишном устройстве поменять местами проводки L2 и L3.

Когда клемм для присоединения к сети 3 или 4, при этом элемент одноклавишный, значит вам повстречалась разновидность переключательного устройства.

Вид соединений для подключения светильников Источник asutpp.ru

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

• L (от слова Line) – фазный провод;
• N (от слова Neutral) – нулевой провод;
• PE (от сочетания Protective Earthing) – заземление;
• “+” – положительный полюс;
• “-” – отрицательный полюс;
• М – средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

• L1 – первая фаза;
• L2 – вторая фаза;
• L3 – третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

• La – первая фаза;
• Lb – вторая фаза;
• Lc – третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

>
