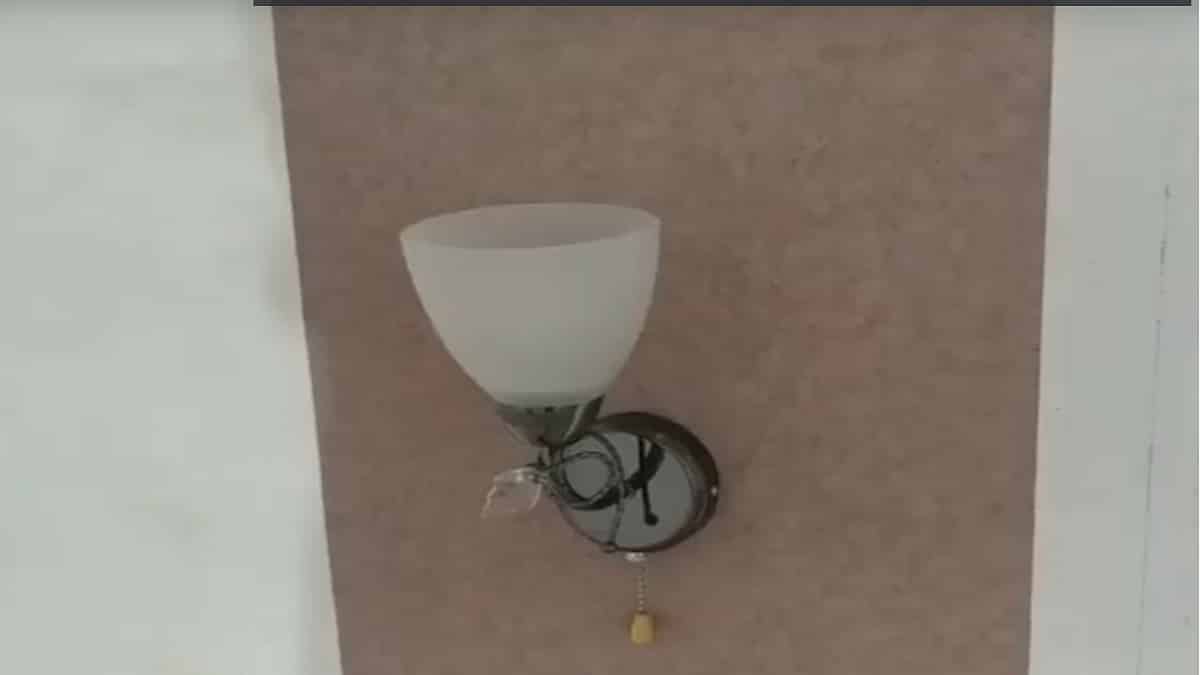

Как подключить светильник с выключателем на веревочке

Установка и подключение настенного светильника

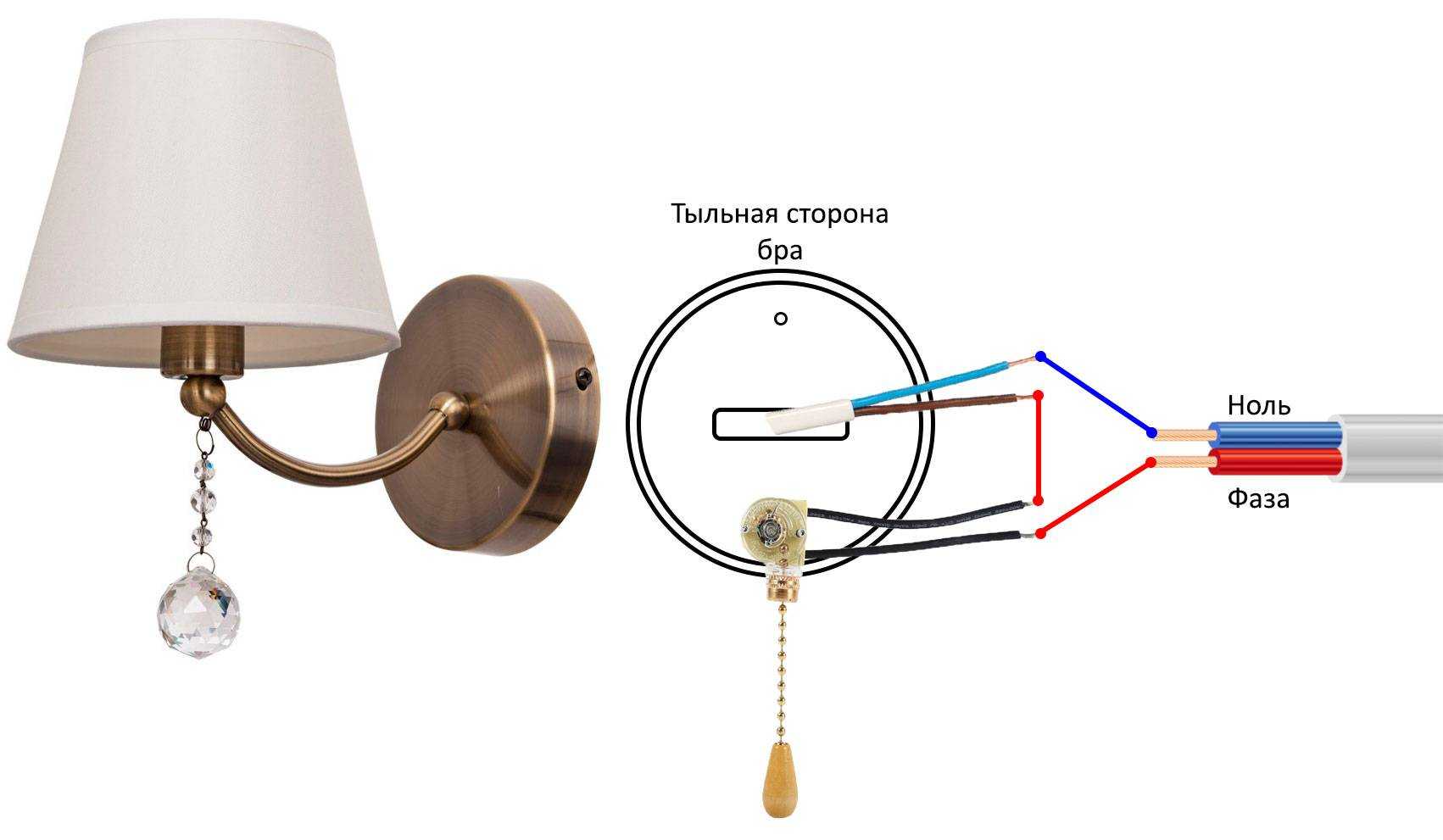

Подключение к электропроводке веревочной модели


Перед началом любых электромонтажных работ следует обесточить помещение. Для этого нужно найти соответствующий рубильник в распределительном щитке. До окончания работ включать электричество запрещено.

С помощью индикаторной отвертки надо убедиться, что на проводах отсутствует напряжение. Тестер поочередно прикладывается к каждой жиле и проверяется, не загорится ли индикатор.

Нужно взять заднюю крышку бра и приложить к стене. Следует отметить места с помощью карандаша, где будут проделываться отверстия для установки. Затем дрелью просверливаются дырки, в которые потом будут ставиться фиксирующие механизмы.

Следующий шаг – подключение проводов. Вся электропроводка в доме имеет как минимум два провода – ноль и фаза. Их можно отличить либо по маркировке, либо с помощью тестера. Соединяться должны соответствующие провода друг с другом. Концы кабелей нужно зачистить с помощью острого ножа или специального инструмента для удаления изоляции. Контакты зачищаются примерно на 5 мм. После этого жилы можно соединять согласно схеме, приведенной в инструкции к бра. В большинстве светильников используется одинаковый алгоритм соединения.

Если в доме не используется заземление, соответствующая жила должна быть надежно заизолирована. В таком случае будет задействовано всего два провода для подключения – коричневый и синий. Если заземление есть, его нужно подсоединять к соответствующей жиле на электропроводке. Цвет провода должен быть желто-зеленым.

Синий следует подключить напрямую к светильнику к соответствующей жиле, обычно она имеет такой же цвет. Соединять провода можно с помощью электрических колодок, пайки, а затем нанести изоляционный слой.

Коричневый провод идет к черному на шнурке-выключателе. Второй конец надо подсоединить к коричневому проводу на бра.

Можно устанавливать светильник на место и прикручивать к стене винтами. Далее крепится плафон и вставляется лампочка. В конце нужно подать напряжение и протестировать собранную систему. С помощью выключателя-веревки нужно включить и выключить лампу. Светильник не должен мигать, а места контактов проводов не должны искрить, если схема собрана верно. В ином случае нужно разбирать собранную систему и проверять корректность подсоединения.

Алгоритм монтажа стандартного бра на несколько лампочек

Прежде всего необходимо обесточить помещение. После чего следует:

  • проверка отсутствия напряжения на проводах, к которым будет подсоединяться светильник (применяется индикаторная отвертка);
  • разметка отверстий крепления, для чего по уровню выравнивается основной монтажный элемент бра, а точки сверления отмечаются карандашом;
  • сверление отверстий в нужных точках, ввод дюбелей и фиксация основания посредством саморезов;
  • зачистка проводов (удаление оплетки от 0,5 до 1 см);
  • присоединение проводов к клеммной колодке с учетом схемы;
  • окончательная фиксация остальных элементов корпуса бра.

Если светильник устанавливается достаточно высоко, то не лишним станет использование стремянки. После вкручивания лампочки и восстановления доступа электричества в помещении, следует проверка качества монтажа и правильного подсоединения проводов. Если нет искрения, все работает как часы, а лампа горит равномерно, то все сделано верно.

Сейчас производители предлагают огромный перечень настенных бра для дома и офиса. Все они созданы для формирования комфортных зон с локальным освещением. Прежде чем купить понравившееся дизайнерское решение, следует учесть множество факторов, касающихся не только его внешнего оформления и эксплуатационно-технических показателей, но и особенностей монтажа.

Процесс установки и подключения пошагово

У среднестатистического специалиста, имеющего хороший опыт в электромонтажных работах весь процесс займет порядка 10 – 15 минут, но у обывателей возникают различные сложности. Поэтому перед подключением бра вам следует основательно подготовиться, дабы в ходе установки и подключения устройства лишний раз не отвлекаться.

При подготовке вам нужно взять:

  • перфоратор или дрель – будут использоваться для крепления основания светильника к стене (для стен по бетону понадобится перфоратор, для дерева или гипсокартона подойдет обычная дрель);
  • слесарный инструмент – здесь вам могут понадобиться как обычные пассатижи, так и отвертки, молоток и т.д. для выполнения различных монтажных операций;
  • уровень и карандаш для разметки стен, если вы будете использовать лазерный уровень, можно обойтись и без карандаша;
  • канцелярский нож для снятия изоляции – для этой цели куда удобнее пользоваться специальным приспособлением, но его редко встретишь в домашнем наборе инструментов;
  • крепежные элементы – в зависимости от типа стен вам могут понадобиться как дюбеля, так и обычные саморезы, сразу отметим, что в стены из гипсокартона целесообразнее устанавливать дюбель-бабочку.

После того, как вы подготовили все необходимое для подключения бра, аккуратно достаньте все элементы светильника из коробок. Осмотрите на целостность корпус и абажур бра, при выявлении дефектов установку потребуется отложить, так как она может нести угрозу или вы попросту испортите светильник окончательно. Если все в порядке, соберите все детали в единую конструкцию, к патрону в плафоне подключите провода питания и выведите их в основание.

Ориентировочное время на выполнение: 1 час.

Пошаговая инструкция установки и подключения бра к сети:

  1. Отключите питание нужного вам участка цепи, который будет подключаться к бра.

Для этого можете воспользоваться как вводным, так и индивидуальным автоматом.

Проверьте отсутствие напряжения.

После отключения обязательно проверьте отсутствие напряжения на выводах при помощи индикаторной отвертки или мультиметра.

Приложите крепление бра к месту монтажа.

Приложите крепление бра к месту монтажа и отметьте точки под отверстия на стене, положение обязательно выбирайте с помощью уровня, в зависимости от высоты установки вам может понадобиться стремянка.

Просверлите отверстия для крепления с помощью перфоратора, в некоторых ситуациях будет достаточно мощной дрели.

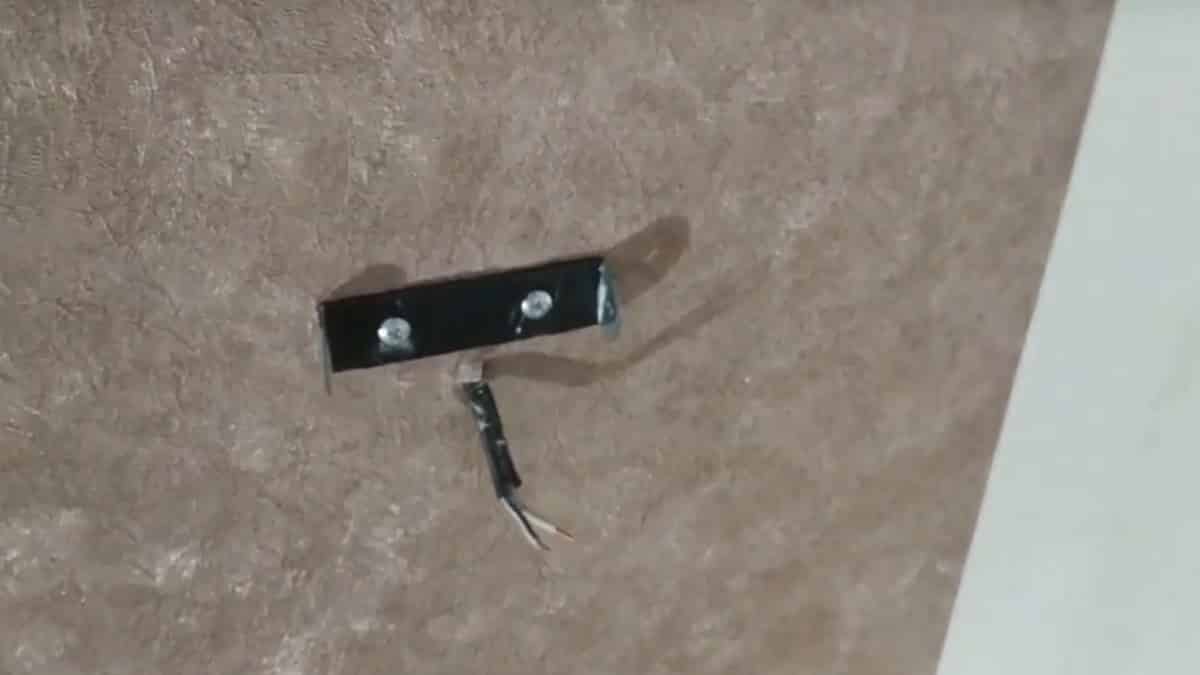

Зафиксируйте крепление бра.

Произведите фиксацию крепления бра с помощью дюбелей на стене. Фиксация должна быть жесткой, чтобы светильник потом не болтался.

Зачистите концы проводов.

Зачистите концы проводов, чтобы получить 10 – 20 мм оголенной жилы, но следите за тем, чтобы во время удаления изоляции не удалить часть металла, иначе это уменьшит сечение проводника;

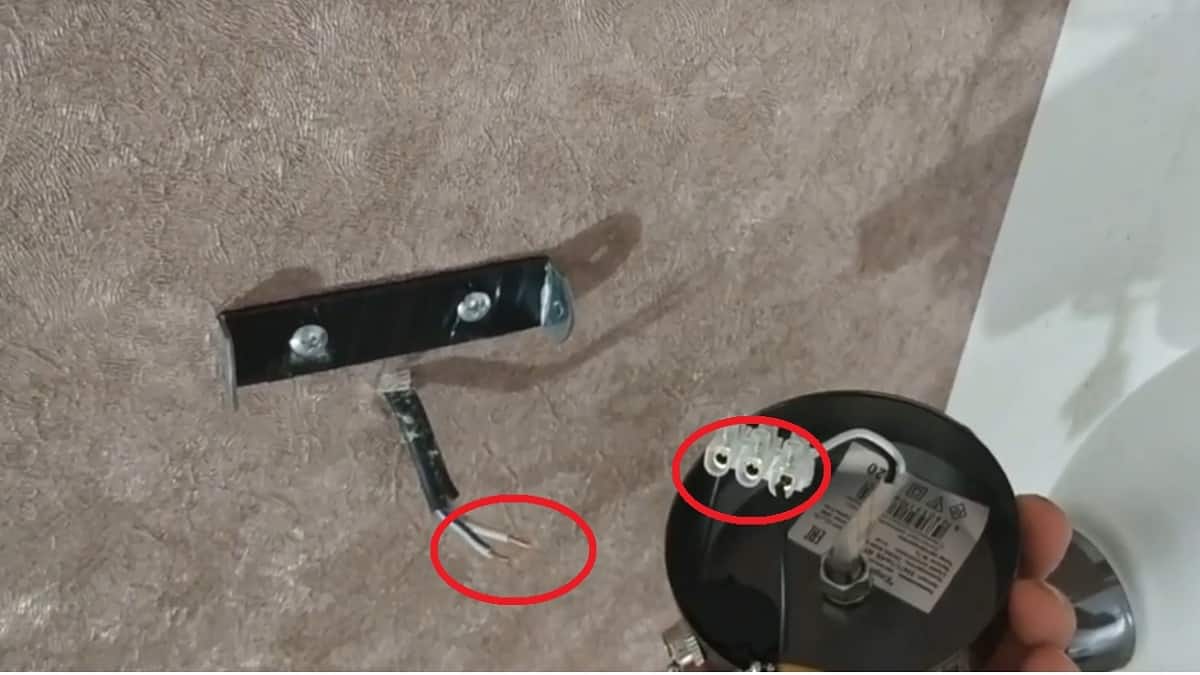

Зафиксируйте питающие провода.

При помощи зажима зафиксируйте питающие провода в колодках, заземляющий вывод подсоедините к корпусу светильника.

Установите крышку бра на заводское крепление и зафиксируйте болтами.

Установите абажур на бра.

В зависимости от разновидности светильника он может быть несъемным, поэтому в некоторых ситуациях этот пункт опускается.

Вкрутите лампу в патрон.

Вкрутите лампу в патрон и опробуйте работоспособность бра.

После монтажа оцените качество работы – бра должен не только давать достаточно света в нужной области, но и обеспечивать его качество. Проверьте, чтобы лампа не мигала, а плафон бра не перегревался, мерцание может происходить из-за плохого контакта, а перегрев чреват поломкой или пожаром. Следует отметить, что в зависимости от материала абажура, далеко не каждый тип лампы обеспечит безопасную работу. Наиболее эффективным, выгодным и пожаробезопасным вариантом считается светодиодная лампа.

Как повесить люстру на крюк

Вопрос о том, как повесить обычную люстру на стандартный монтажный крюк своими руками, один из самых часто возникающих при установке осветительного прибора в квартире. Это наиболее распространенная модель бытового стационарного светильника, выпускаемая производителями. При этом сама конструкцию люстры предполагает наличие специального монтажного элемента. Это может быть цепочка или проволока с кольцом на конце.

В некоторых квартирах и домах на потолках уже установлены монтажные люстровые крюки. В таком случае нет ничего проще. Нужно собрать люстру согласно инструкции, соединить ее с проводкой и установить на крюк. Бывает, что крюкового приспособления нет – его просто не установили строители. Тогда его придется монтировать самому. Однако об этом чуть позже.

Подготовка к работе

Перед тем, как повесить бра на стену, нужно подготовить необходимый инструмент и материалы, выбрать место установки, место подключения к проводке, также не стоит забывать про технику безопасности.

Необходимый инструмент

Для подключения настенного светильника понадобятся:

  • Плоскогубцы;
  • Отвертки;
  • Монтажный нож;
  • Индикаторная отвертка;
  • Изолента или термоусадочная трубка;
  • Уровень;
  • Карандаш;
  • Рулетка.

Для крепления источника света на бетонную стену:

  • Перфоратор с буром 6мм;
  • Дюбель гвозди 6х40;

Для крепления в гипсокартон:

  • Шуруповёрт или дрель;
  • Крепление типа «бабочка».

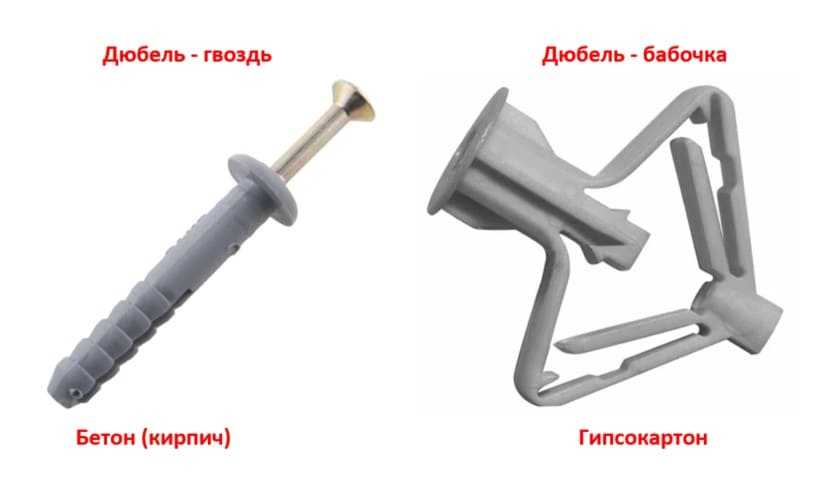

Элементы крепежа

Почему именно 6х40? Потому что это идеальный типоразмер для кирпичных или железобетонных стен. Его используют монтажники натяжных потолков, шкафов купе.

Техника безопасности

Все электромонтажные работы должны производиться с отключенным напряжением. Перед началом работ нужно отключить автоматический выключатель либо всей квартиры, либо группы, на участке которой производится монтаж. После этого нужно убедиться в отсутствии напряжения с помощью индикаторной отвертки, и только после этого начинать подключение бра

Важно понимать, что проверка отсутствия напряжения с помощью мультиметра может нет дать результата, если будет разорван ноль

При работе с перфоратором нужно надеть перчатки и защитные очки. Для того, чтобы избежать распространения пыли по комнате, можно попросить помощника подержать рядом с местом сверления шланг работающего пылесоса, это сэкономит много времени на уборку.

Светильники Оптимальная высота установки бра

1.4к.26.06.2022

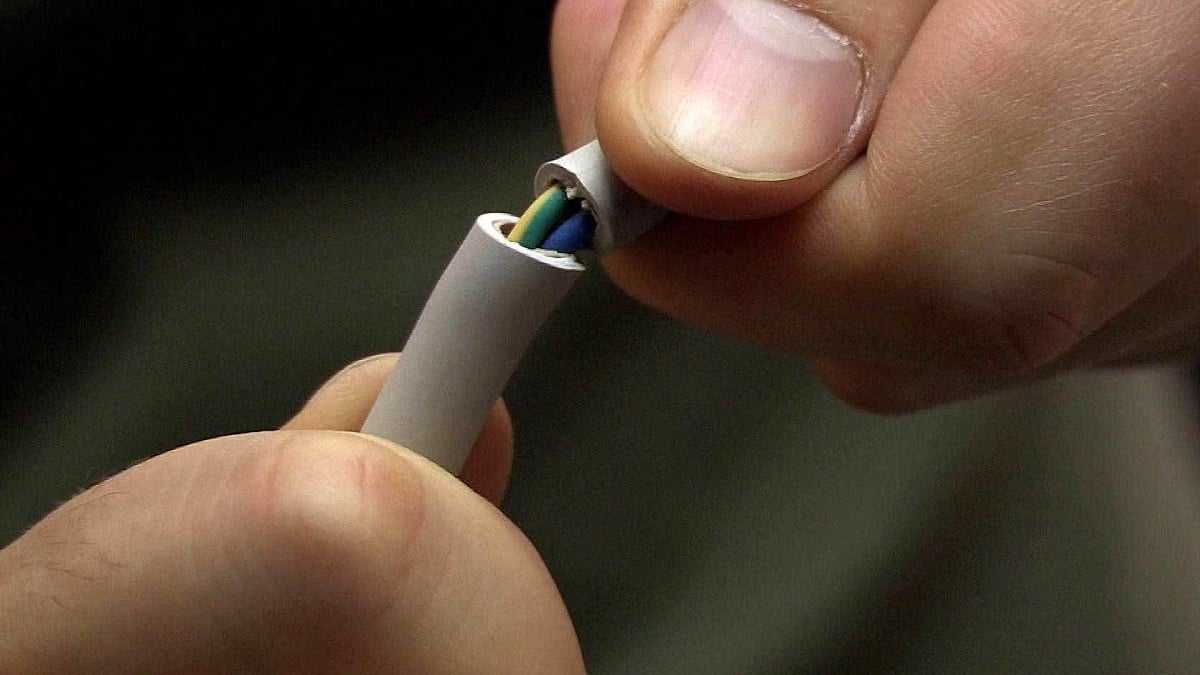

При снятии изоляции кабеля монтажным ножом, нужно следить, чтобы на линии реза не находились пальцы. Нож может сорваться, порезать кожу и тогда монтаж придется отложить. Также в процессе не нужно слишком глубоко углублять нож, чтобы не повредить изоляцию жил.

При снятии изоляции с жил важно их не повредить. Лучше использовать специальный инструмент

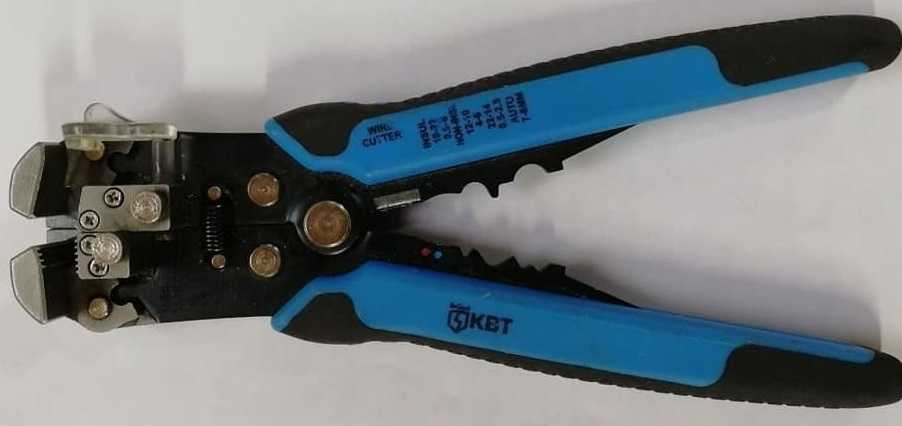

Например, клещи для снятия изоляции (КСИ), в простонародье – ксюхи. Если используется многожильный кабель, то зачищенные концы лучше пропаять или же запрессовать специальный наконечник.

Клещи снятия изоляции и наконечник

Как выбрать место для бра

Если в квартире или доме используется скрытая проводка, то место установки должно планироваться заранее, также заложена электропроводка. В таком случае монтаж бра на стену следует осуществлять в месте выхода проводов. Это будет также красиво, с точки зрения дизайна.

Если электропроводка открытого типа, то довести провода до места установки можно от ближайшей распределительной коробки.

Светильники Как выбрать бра?

56126.01.2023

Обычно настенные бра устанавливают у кровати, в ванной, в детской комнате. Если кровать двуспальная, то устанавливаются два светильника, с каждой стороны. В ванной комнате бра часто устанавливают в качестве основного освещения, с двух сторон от зеркала.

Высота установки бра на стену обычно находится в диапазоне 1 – 1,5 м. Если светильник ставится у изголовья кровати, то оптимальной высотой будет рост сидячего человека плюс 30 см. Если место установки — это ванная комната, то светильники вешаются у верхнего края зеркала. Если бра используется, как подсветка в прихожей, то лучше повесить его на уровень 2 метра, чтобы исключить случайное повреждение.

Настенные светильники в прихожей

Ищем фазу и ноль

При подключении бра любого типа, с выключателем или диммером, важно, чтобы размыкался именно фазный провод. Это позволит безопасно менять лампу

Поэтому надо определить фазу и ноль в месте подключения в домашней сети. Если монтаж электропроводки выполнен цветным проводом, то красный или белый провод как правило фазный. Желто-зелёная жила – это заземляющий проводник. А нулевой обычно синий или черный. В любом случает, полагаться на цветовую маркировку не стоит, лучше убедиться в том, какой провод фазный с помощью индикаторной отвертки.

Не следует забывать о технике безопасности. Поэтому сначала отключается напряжение. Зачищаются концы проводов и разводятся в разные стороны, чтобы исключить короткое замыкание. Затем подается напряжение и индикаторной отверткой проверяются провода. Фазный провод надо отметить маркером. Перед тем, как подключать провода, напряжение отключается.

Цветовая маркировка провода

В старых домах используется двухпроводная система электропроводки, заземляющий проводник отсутствует.

Подготовительный этап

Думая о том, как подключить настенный светильник, пользователь не всегда помнит о подготовительном этапе. Понадобится ряд расходных материалов, а также основной набор инструментов. Прежде всего, это:

  1. дрель и сверла (с учетом материала стен);
  2. дюбеля и шурупы;
  3. отвертки разного размера;
  4. индикаторная отвертка (индикатор фазы);
  5. плоскогубцы и нож (для зачистки проводов);
  6. уровень;
  7. карандаш;
  8. лестница-стремянка (нужна не всегда).

Светильник на стену, как правило, прикрепляется к стене посредством специальной фиксирующей пластины или ряда отверстий, находящихся непосредственно в корпусе

Важно максимально точно разметить отверстия, выровняв осветительное устройство в соответствии с показаниями уровня или применив лазерный нивелир. Второй вариант позволяет существенно облегчить процесс, оперативно выровняв как сам бра, так и удерживая на единой высоте точки размещения электрофурнитуры по периметру всего помещения

Сверление отверстий

Поскольку строительные материалы имеют различные прочностные характеристики, необходимо правильно подобрать тип сверла и инструмент. К примеру для бетона хорошо подойдет перфоратор, а для кирпичной стены – ударная дрель. Если стена из гипсокартона, пластика или древесины, то оптимальным решением станет обычная дрель невысокой мощности. Чтобы сократить количество пыли в помещении, при сверлении отверстий можно приложить к обрабатываемой зоне шланг функционирующего пылесоса. Тогда все мелкие частицы, образующиеся при эксплуатации электроинструмента, будут поглощены им и не засорят окружающее пространство.

Фиксация крепежа

Масса относительно небольшого настенного бра, как правило, невелика. Поэтому, прикрепить его можно путем использования стандартных металлических саморезов и дюбелей из пластика, размеры которых должны соответствовать друг другу. Диаметр сверла подбирается с учетом диаметра дюбеля. Когда саморез входит в забитый в стену дюбель, последний расширяется, образуя надежную сцепку со стеной изнутри.

Нередко бра крепят в гипсокартонной стене с воздушной полостью внутри. В данном случае подойдет дюбель особой конструкции – “бабочка”. Внешне он мало чем отличается от привычного дюбеля, но после того, как в него входит саморез, происходит сближение одного конца крепежа с другим. В итоге, этот крепежный тандем преобразуется в супернадежный конструктив, обеспечивающий долговечную фиксацию бра в стене.

Как только дюбеля введены в стену через предварительно просверленные отверстия, к ней прикладывается светильник (или его монтажная часть), сквозь который вворачиваются саморезы. Для этой цели можно применить отвертку, шуруповерт работающий от аккумуляторов или даже электродрель. После того, как монтажная часть бра зафиксирована, к ней прикрепляются остальные элементы. По факту, сам настенный светильник – это ни что иное, как оригинальная крепежная арматура, в которую впоследствии вкручивается лампа.

Этапы монтажа:

  1. В щитке отключается электроснабжение. Проверяют по выключателям и электроприборам, но надёжнее всего будет протестировать сами провода с помощью индикаторной отвёртки.
  2. Заднюю крышку или крепёжную планку бра прикладывают к поверхности стены. Отмечают места будущего крепежа.
  3. С помощью саморезов или шурупов с дюбелями крепится крышка.
  4. При необходимости питающий кабель обрезается (оставляют 10–12 см). Провода зачищаются (на 5–8 мм) и соединяются попарно, более подробно будет описано ниже. Далее надёжно заизолировать соединение!
  5. Ставится корпус, крепится обычно декоративными гайками, которые идут в комплекте.
  6. Устанавливается лампочка.
  7. Закрепляется абажур (плафон).
  8. Включается электричество, проверяется работа прибора.

Как определить провода?

Все представленные дальше схемы подключения будут работать только тогда, когда правильно определена проводка. Обычно это сделать несложно благодаря различию цветов, которыми традиционно отмечаются разные проводники:

  • Фаза, L, — обычно чёрного, коричневого, белого цветов. Встречаются, однако, серый и даже красный, оранжевый, фиолетовый и бирюзовый.
  • Ноль, N, — как правило, синей или голубой окраски.
  • Заземление, PE, — зелёного, жёлтого или жёлто-зелёного цвета.

Хотя такая маркировка — хороший помощник для электрика, есть несколько сложностей. Во-первых, производители иногда всё же сильно расходятся в присвоении цветов проводникам (а есть ещё старый стандарт, который действовал у нас в прошлом веке, и новый). Во-вторых, мастера, которые прокладывали проводку, могли не заботиться о соответствии.

Поэтому самые надёжные способы определения — это использование индикаторной отвёртки (особенно если проводников только два: пробник сработает на фазу) и, если есть провод заземления, применение мультиметра.

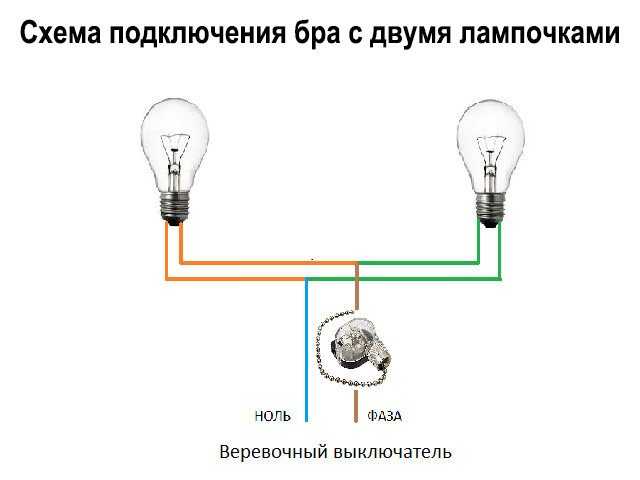

Также нужно понимать, что если у светильника не одна лампочка, а больше, проводов будет также больше.

Подключение бра со шнурком

Можно подсоединить прибор к проводке так, что включение-выключение света будет осуществляться только шнуром, которым комплектуется светильник. Проводится такой монтаж просто.

Необходимо подвести провода к месту установки на стене, а затем сопоставить их с имеющимися у бра. Их, как уже было указано, должно быть три: фаза (L), ноль (N) и заземление (PE), последний может отсутствовать.

Соответствующие провода соединяются попарно, L с L и так далее. Если в проводке дома отсутствует заземление, соответствующий проводник бра изолируется.

Как правило, в бра встроена клеммная колодка, которая упрощает процесс.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как к бра подсоединить провод с выключателем: как подключить настенный светильник с цепочкой? | Слава созидателям Еще одна разновидность бра это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Спрашивайте, я на связи!

Поэтапная инструкция

Все современные светильники имеют три провода – фазу, ноль и заземление. Если в квартире соответствующая проводка, сложностей с подключением не возникнет. При наличии только рабочей фазы и нуля, когда поменять проводку возможности нет, придется действовать иначе. Установить лампу можно, подсоединив через одну прерывающуюся выключателем фазу и ноль, соблюдая при этом маркировку.

Выбор места подключения настенного светильника

Обычно бра помещают в спальне у изголовья постели. Для небольшой достаточно одного электроприбора. Если кровать внушительного размера, оптимально крепить по одному светильнику с каждой стороны. В детской обычно помещают бра так, чтобы яркий свет не мешал малышу. Удачное решение — повесить лампу над креслом, чтобы перед сном почитать ребенку книжку. Для детей постарше размещают светильник над кроватью.

В качестве основного источника света в ванной или прихожей могут выступать бра. В таких помещениях их монтируют по обеим стенам симметрично либо подсвечивают зону вокруг зеркала. Для ванной комнаты потребуется влагозащищенный светильник.

Подготовка к монтажным работам

Перед самостоятельным проведением работ сразу готовят нужные инструменты и приспособления. Обязательно понадобится электродрель со сверлом, которое подбирают в зависимости от материала стен. Для бетонных — не используют сверла по дереву и наоборот.

Также для работы нужны:

  • отвертка;
  • индикаторная отвертка;
  • пассатижи;
  • карандаш;
  • острый нож.

Установка

Для подключения бра надо выполнить следующую пошаговую инструкцию:

  1. Отключить нужный автомат, чтобы обесточить комнату или всю квартиру, в зависимости от типа монтажа электропроводки.
  2. При помощи индикаторной отвертки убедиться, что напряжение на контактах отсутствует.
  3. Приложить крышку бра к месту будущего монтажа, которое уже отмечено на стене. Сделать пометки карандашом в области отверстий, в которые затем будут установлены крепежные детали.
  1. Дрелью просверлить отверстия согласно отметкам. Можно предварительно аккуратно прорезать обои, чтобы не порвать их дрелью.
  2. Закрепить крышку бра дюбелями на стене.
  3. Снять с каждой жилы изоляцию на 0,5 см острым ножом.
  4. Соединить провода между собой по выбранной схеме подключения, обычно стандартной.
  5. Зафиксировать корпус бра специальными болтами, которые прилагаются к светильнику. Присоединить абажур, если таковой имеется.

Далее в прибор вкручивают лампочку и включают автоматы. Как видим, установить бра можно своими руками, необязательно приглашать для этого электрика.

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Эта операция совсем несложная, достаточно соблюдать определенные правила монтажа и электробезопасности.

Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков. Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам

Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Основные способы подключения

Как подключить бра зависит от конкретного типа этого светильника. Их бывает несколько: бра на веревочке, модель с выключателем и без него. Чтобы разобраться с особенностями и сделать все правильно, нужно познакомиться с процессом установки каждого из них.

Подключаем веревочный экземпляр бра

Подключение светильника-бра с веревкой не является сложным процессом. Первоочередно к месту будущего размещения прибора подводятся провода. Высота установки бра, как правило, не имеет четких норм и обычно варьируется от одного до двух метров. Кабель целесообразно разводить скрытым методом, чтобы уже готовая интерьерная композиция помещения не нарушалась.

На выходе всего получится три провода. Один с маркировкой N, что обозначает нулевой проводник, второй маркирован буквой L – фаза, последний PE указывает на заземление. Чтобы разобраться, как подключить бра с выключателем — шнурком, необходимо зафиксировать его согласно прилагаемой схеме, заведя перед этим все контакты к колодкам с соответствующими клеймами. В итоге должно получиться, что фаза подключается к фазе, ноль к нулю, а заземление с землей.

Клавишная бра-модель

Альтернативным вариантом бра с цепочкой или веревочкой выступает модель с клавишным выключателем. Довольно часто вместо веревки в таких светильниках оставляют контакты. Впоследствии которые самостоятельно подключаются.

В монтаже подобных моделей нет ничего сложного, единственное условие – подключать клавишные бра нужно в момент прокладки электропроводной сети. В ином случае при штроблении мест под выключатели и прокладку кабеля придется нарушать целостность стенового полотна. Осуществлять подключение необходимо строго по схеме и всем правилам работ с электропроводкой. Это обусловлено тем, что при манипуляциях провода видны не будут, а поэтому здесь легко можно вызвать замыкание.

Монтажная схема светильника бра на стену выглядит так: сетевая вводная фаза выходит на выключатель. С выключателя она подается обратно на светильник, чтобы была возможность разъединять цепь. А вот ноль и заземление подсоединить нужно напрямую.

Пользоваться бра через выключатель удобно в детских комнатах.

Бра со шнуром и «вилкой»

Модели настенного светильника-бра могут подключаться к сети привычным электрическим проводом, снабженным вилкой. Здесь провода от прибора соединяют со шнуром, который с помощь вилки и будет подключаться к питающей розетке. Хороши данные экземпляры тем, что при их монтаже нет необходимости штробить стены для прокладки проводов и размещения выключателей. Также в цепь зачастую добавляют шнурок, который служит для разъединения цепи. Тем самым пропадает необходимость каждый раз дергать вилку из электро-розетки.

Инструкция по подключению бра

Чтобы установка бра прошла успешно без происшествий и ошибок, следует пользоваться простой инструкцией.

Первоочередно следует обесточить квартиру. Делается это с помощью УЗО или ДИФ-автомата. После обязательно следует удостовериться, что электричество отключилось. Сделать это возможно индикаторной отверткой; Дальше, взяв заднюю крышку светильника, прикладываем ее к стене в том месте, где будет размещен бра. Места крепления отмечаются карандашом

Если питающий кабель к светильнику подключен вертикальным методом, важно не попасть отверстиями в него; В зависимости от материала стенового полотна, которое будет снабжено устанавливаемым бра, подбираются крепежные элементы и инструмент для проведения монтажных манипуляций. Если в основании имеется бетонная площадка с каким-либо декоративным отделочным покрытием, то целесообразно выбирать гвозди-дюбель

Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня

Отверстия проделываются перфоратором

Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня. Отверстия проделываются перфоратором.

  • После того, как выбраны все необходимые элементы, крышка крепится к стене;
  • Далее переходят к непосредственному присоединению светильника. Питающий кабель обрезается по длине с запасом в 10 сантиметров. Оплетка с него снимается, а концы проводков зачищаются на расстояние от 5 до 8 мм;
  • Затем все контакты присоединяем между собой соответственно. На питающий кабель надевается клеммная колодка светильника с защитным кожухом. К колодке, где есть синий провод (в основном нулевой проводник обозначается синим цветом), идущий из бра, подключается нулевой проводник. К фазному подключают фазу соответственно;
  • Болтами, которые имеются в комплекте, закрепляется корпус светильника и устанавливается плафон;
  • Бра снабжают источником света, то есть лампочкой, и проверяют конструкцию.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

  • прочный корпус
  • надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
  • качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах. Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Место размещения – удобство и безопасность

Перед установкой выключателя следует продумать наиболее удобное место для монтажа и последующего использования. Наиболее выгодная зона размещена около входных дверей (со стороны дверной ручки), но могут быть и исключения (например, рядом с изголовьем кровати).

Перед составлением проекта разводки лучше заглянуть в официальный документ – ПУЭ (правила устройства электроустановок), регламентирующий некоторые нюансы монтажа. Например, пункт 7.1.48 гласит, что выключатель должен находиться не менее 60 см от душевой кабины, а пункт 7.1.50 разрешает его устанавливать не ближе 50 см от газопровода.

В ванных комнатах и саунах установка приборов управления запрещена, их необходимо выносить за пределы помещения (обычно в коридор).

Понравилась статья? Поделиться с друзьями:
Строй-Инвест
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
