Как подключить к электрическому патрону розетку
Иногда возникает потребность установить розетку, а до ближайшей распределительной коробки далеко. С таким случаем, я столкнулся, когда делал ремонт в ванной комнате. У зеркала нужно было установить дополнительный светильник и обеспечить возможность подключения электроприборов, например электробритвы.
В ванной комнате уже был установлен настенный светильник – шарик. Подсоединил к контактам в электрическом патроне параллельно еще два провода и подключил к ним параллельно розетку. Правда, когда выключен свет в ванной комнате, то розетка тоже обесточена, но в этом есть и положительная сторона. В случае протечки воды с верхнего этажа, не будет короткого замыкания, даже если в розетку попадет вода.
Устанавливать розетку в ванной или душевой комнате нужно на максимально возможном удалении от ванны или душа, чтобы исключить попадание брызг воды. Я установил стандартную розетку, служит более 17 лет без проблем. Хотя лучше установить герметичную, предназначенную для помещений с повышенной влажностью.
Еще раз мне приходилось подключаться к электрическому патрону розетки в туалетной комнате, когда устанавливал автоматический датчик включения света и дооснащал унитаз функцией биде.
В давние времена, когда оплата за электроэнергию бралась за количество лампочек и розеток в квартире, широко применялось устройство, прозванное в народе «жулик».
В электрический патрон ввинчивался переходной патрон, который вы видите на фотографии. С одной стороны на нем внешняя резьба как у лампочки, а с другой – внутренняя резьба, как у обыкновенного патрона. В этом жулике были вмонтированы две латунные трубки, как в розетке. Жулик позволял подключать к люстре любые электроприборы. Такой жулик можно сделать и самому из обыкновенного электрического патрона.
Как подключить патрон для лампочки
Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.
Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.
Обыкновенный электрический

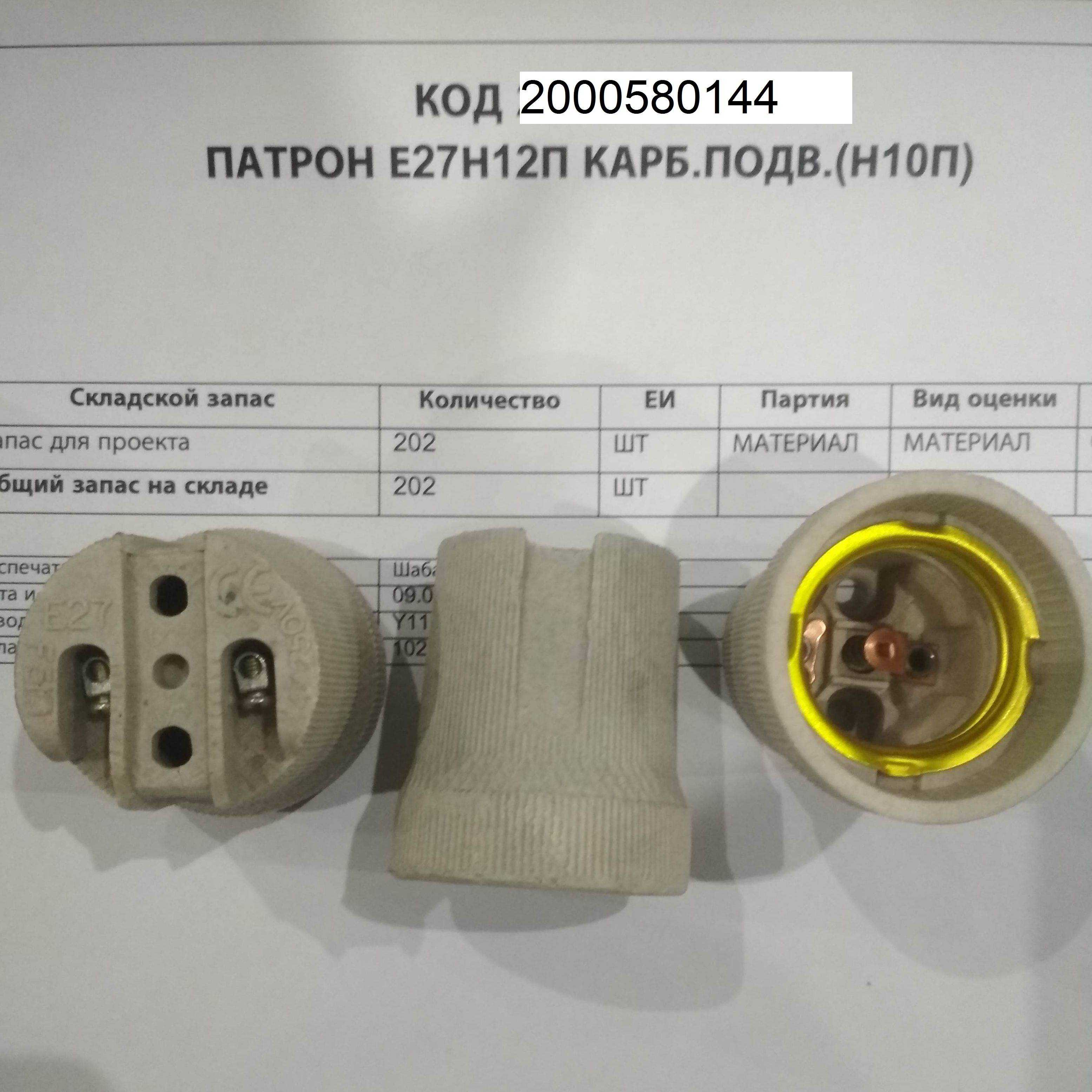

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.
При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.
Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.
К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.
Патрон с клеммами
При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.
Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.
Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях
Безвинтовой электрический
Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.
Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением
Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением
Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.
Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.
Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.
Способы крепления электрических патронов в люстрах и светильниках
При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходиться снимать. Для этого необходимо знать, как крепиться патрон к основанию люстры.
Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.
Крепление электрического патрона в светильнике за токоподводящий провод
Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.
После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.
Крепление электрического патрона в люстре на трубке
Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.
Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.
Крепление электрического патрона втулкой
В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.
Не однократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.
Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1
Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону
Резистор полностью разбирается и из пластмассового основания извлекается втулка
Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.
Крепление электрического патрона в люстре с безвинтовыми контактными зажимами
Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.
Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.
Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.
На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.
Какие проблемы могут возникнуть при использовании патрона на дрели
Рассматриваемые инструменты играют важную роль в конструкции сверлильных электроинструментов. В процессе эксплуатации возникают разные неисправности, для устранения которых требуется знать причины. Рассмотрим основные виды поломок патронов на дрели, а также способы их устранения самостоятельно.
- Исполнительный орган спадает с вала электроинструмента. К резьбовым патронам это не относится, и случается это зачастую с устройствами конусного типа креплений. Причинами такого спадания является выработка посадочного отверстия патрона. Чтобы устранить проблему, следует нагреть деталь до 110 градусов в горячем масле, и надеть ее на вал инструмента. Этот способ простой, но есть еще легче — это купить новую деталь с аналогичной маркировкой
- Возникновение биения — обычно причиной возникновения ударов при сверлении в безударном режиме является неисправность редуктора электроинструмента или искривление насадки. На резьбовых патронах признаки биения не возникают, чего не скажешь об устройствах конусного типа, где причиной может быть неправильная посадка детали на место
- Откалывание края кулачка или неравномерный выход одного или нескольких губок при зажиме детали — требуется разобрать и заменить губки инструмента или всю деталь полностью
- Заклинивание губок — причиной заклинивания могут служить признаки развития коррозионных процессов, попадание мелких или крупных частиц внутрь, а также повреждение самих кулачков. Устранить такого рода поломку можно путем демонтажа устройства с электроинструмента, а также его разборки. После разборки надо уточнить причину заклинивания, устранить ее и собрать деталь обратно
Опираясь на материал, не трудно будет сориентироваться, как подобрать новый патрон для своего инструмента, а также как его снять и отремонтировать, чтобы продолжить дальнейшее выполнение работ. Помните, что правильная смазка никогда не причинит вреда вашему инструменту, в отличие от случаев, когда она отсутствует. Покупая на Алиэкспресс, надо понимать, что качественные устройства таких марок, как Metabo, Bosch, Makita и Hammer, там не найти, поэтому подумайте, стоит ли покупать недорогой и некачественный тип оснастки, который прослужит не долго.
Публикации по теме
Выбор лески для триммера — что надо знать о расходном материале
Все о бучардах — что это такое, виды, назначение и применение
Как сделать станок и заточить диск циркулярной пилы инструкция с подробным описанием
Гибкий вал на дрель конструкция применение и изготовление
Ремонт разборного электропатрона
Когда при работе лампочка начинает мигать или перегорает, пользователь может судить о проблемах с патроном. Это одна из самых распространенных поломок. Если при включении слышен неприятный жужжащий звук и чувствуется запах гари, нужно осмотреть изделие. При обнаружении почерневших контактов следует провести их чистку. Также может потребоваться замена патрона в люстре на новый.
Для ремонта необходимо разобрать патрон на составляющие, осмотреть и прочистить до характерного блеска контакты. Корпус нужно открутить, придерживая за донышко. Если не получается открутить, его можно вытащить тонкогубцами, взявшись за край цоколя.
Бывают случаи, когда не выкручивается лампочка из патрона из-за повреждений. Тогда вытащить его сложнее. Прежде всего следует обесточить светильник, а затем воспользоваться одним из описанных способов.
Как выкрутить патрон если лопнула лампочка:
- С помощью тонкогубцев или пассатижей. Нужно оторвать осколки колбы, не роняя их на пол. Затем цоколь выкручивают тонкогубцами. Цоколь нужно захватить за край и вытащить наружу. Работу нужно делать аккуратно, стараясь не повредить электропатрон Е27.
- С помощью пластиковой бутылки. Ее нужно немного расплавить у горловой части и вставить в цоколь. Следует подождать несколько секунд, пока пластик не застынет и не приклеится, а потом начать выкручивать конструкцию. Выбирается именно бутылка, так как ее горлышко будет легко вкручиваться в цоколь.
- Разборка электропатрона. Подходит лишь для старых карболитных патронов. Изделие нужно аккуратно разобрать на составляющие и вытащить из осветительного устройства.
Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.
Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

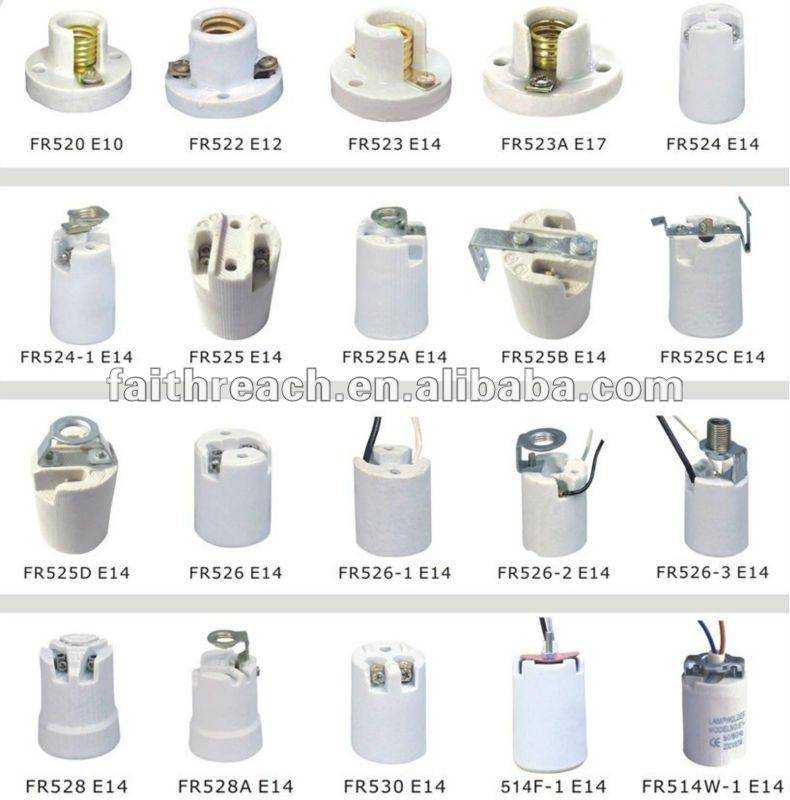

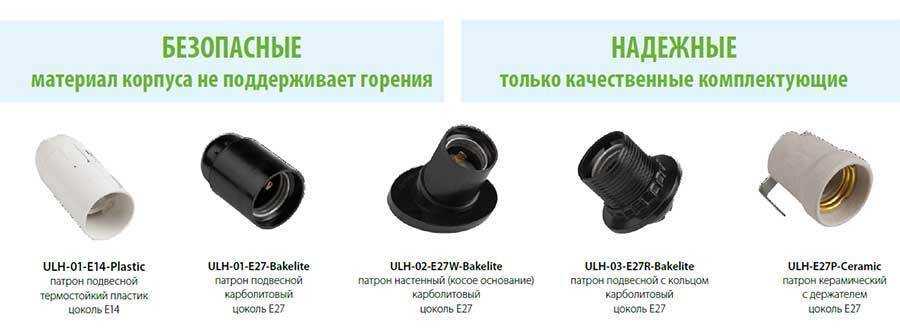

Наибольшее распространение на нашем рынке получили 3 вида патронов:
карболитовые советского образца

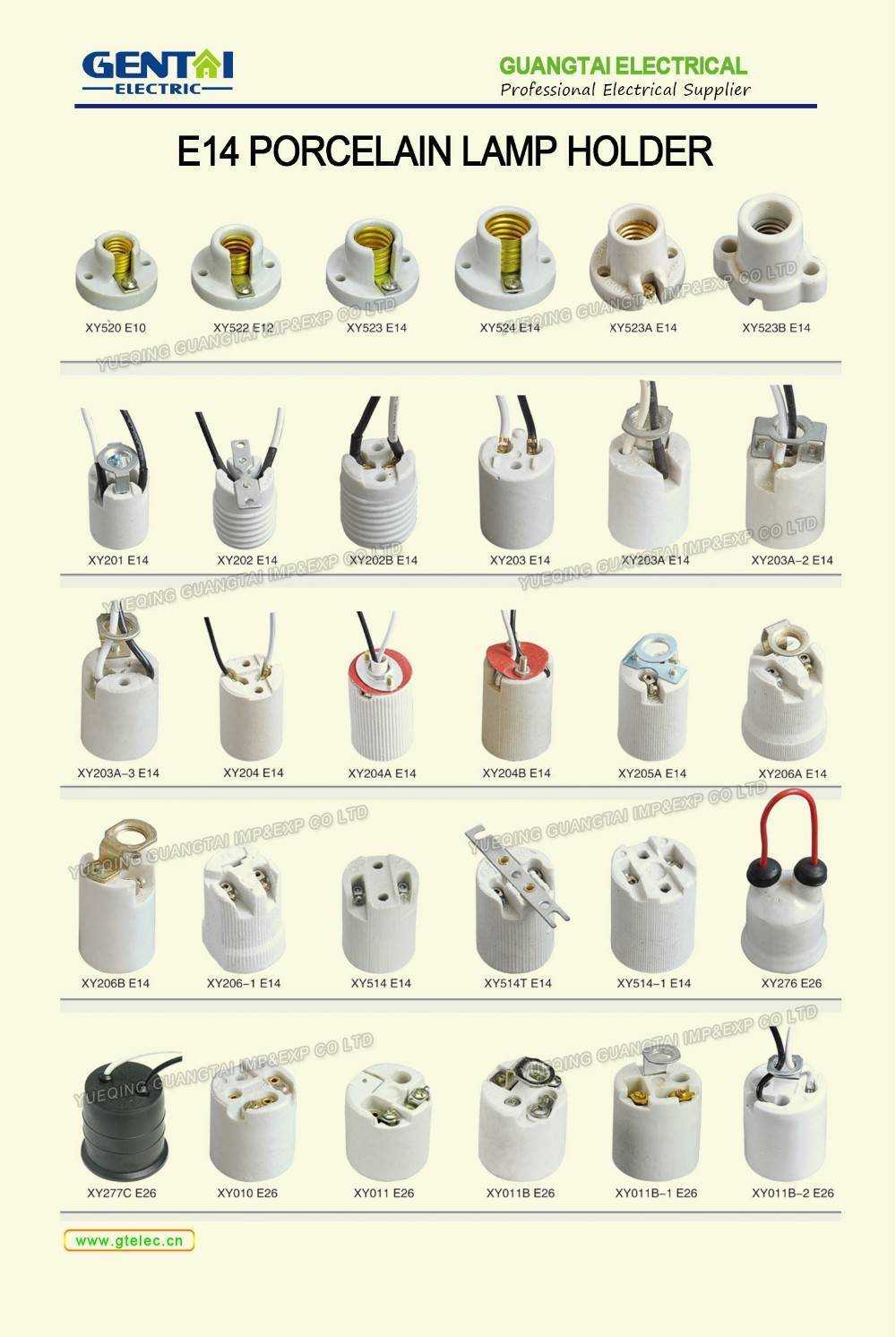

керамические
пластиковые самозажимные
Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:
цилиндрический корпус с резьбой
донышко
керамический вкладыш с контактами
Чаще всего в наших квартирах используются патроны имеющие маркировку:
Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.
Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.
Бывают еще штыревые, серии G и некоторые другие, представленные ниже.
Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников. Второй, так и продолжает напрямую поступать на патрон
А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Особенности замены
Разберем особенности замены патрона в специфичных типах люстр.
Как поменять патрон g4 в галогеновой люстре
Перед тем, как вытащить патрон с цоколем G4 из галогеновой люстры, её необходимо демонтировать по тому же алгоритму. К цоколю G4 уже припаяны провода. В люстрах такого типа вся схема собирается под потолком, в нише светильника. Провод от патрона идёт внутри трубчатого рожка, и уже наверху соединяется с трансформатором или блоком питания.
Галогеновая люстра с цоколем G4, вид сверху

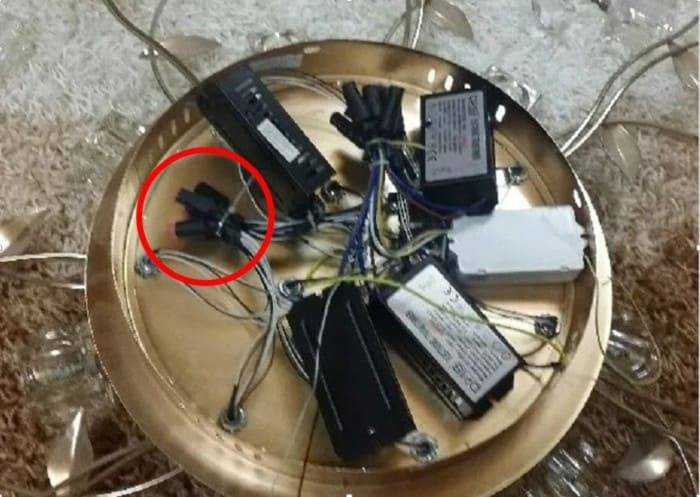

Проводники от источников света собраны в пучок, замкнуты винтовыми зажимами и заизолированы. Нужный пучок можно определить так: провода от него расходятся по рожкам люстры (отмечен на рисунке красным). С пучка необходимо аккуратно снять изоляцию, при этом не повредив изоляцию проводов. Затем снять зажим и аккуратно вытащить нужный провод из пучка.
Перед тем, как начинать снимать патрон с галогеновой люстры, сначала нужно вытащить лампу, потом снять плафон освещения. На галогеновых источниках пальцы оставляют жировой след, из-за этого источник света быстро выходит из строя. Поэтому лампу трогать можно только в перчатках, или обернув тряпочкой.
Затем нужно аккуратно вытащить старый патрон, но не полностью, до появления проводов. Диаметр отверстия в рожке люстры обычно очень мал, и если старый патрон вытащить полностью вместе с проводами, то просунуть провода нового будет сложно. Поэтому старый патрон просто обкусывается, и между проводами старого и нового делается скрутка
Нужно обратить внимание, чтобы она была минимального диаметра, и как можно меньше мешала продвижению проводов внутри рожка люстры. Примерно как на рисунке ниже. Скрутка с маленьким диаметром
Скрутка с маленьким диаметром
Затем нужно просто продёрнуть провода и установить всё на место в обратном порядке.
Подробнее о замене патрона в галогеновой люстре с цоколем G4 можно посмотреть в следующем видео
Как поменять патрон G4 в галогеновой люстре
В светодиодном светильнике
Светодиодные светильники под натяжным или подвесным потолком собраны в единую схему. Чтобы поменять патрон, потребуется демонтировать точечный светильник. Обычно он крепится пружинными лапками через монтажное кольцо, к регулируемой стойке. Поэтому, сначала нужно снять лампочку, затем, аккуратно потянув на себя светильник, отогнуть пальцами лапки и вытащить его.
Крепление точечного светильника
Отключив патрон светильник от клеммника, нужно заменить патрон и собрать всё в обратном порядке.
Специфика ремонта люстры с пультом

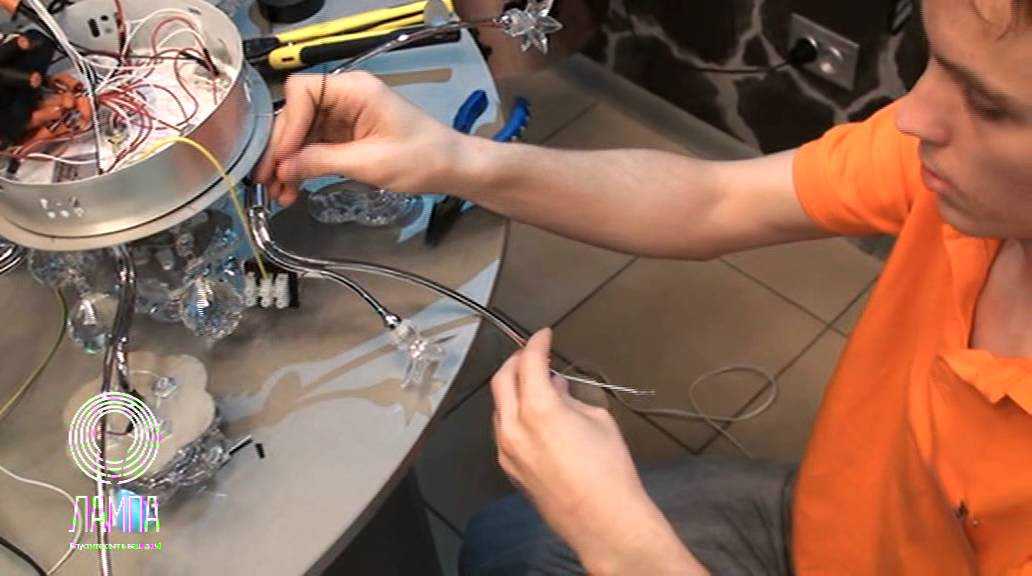

Люстра с пультом отличается от обычной люстры тем, что у неё в корпусе имеется блок, который принимает сигнал и управляет светом. Если не работает вся люстра целиком, то в первую очередь нужно проверить напряжение. Если оно в норме, то искать причину в блоке управления. Если не работает только один патрон, то его следует заменить.
Извлечь и поставить новый в настольную лампу
Для начала нужно обесточить прибор, выключив его из розетки. Если в светильнике используются лампы с цоколем Е27 или Е14, то плафон можно не разбирать. Следует выкрутить лампу, и осмотреть патрон. Если принято решение о замене, то снять его. Типы креплений будут такие же, как и в люстре – защёлки, держатель или винтовое, в зависимости от конструкции лампы.
Если используются энергосберегающие лампочки, то скорее всего это цоколь G7 или G23, то сначала аккуратно нужно вытащить лампу, затем заменить патрон. Обычно крепление производится с помощью втулок из пластмассы или металла. Если втулки рассохлись или деформировались, то их потребуется заменить.
Пластиковые держатели: как самые распространенные
Различные виды пластика, которые выпускаются и применяются для изготовления корпусов патронов, имеют отличия в свойствах. Поэтому на них наносится маркировка, соответствующая максимальной мощности лампы, которую можно вкрутить в держатель и длительно использовать включенной. Патрон при этом нагревается и постепенно разрушается по причине изменения свойства пластмассы. Но этот процесс при соответствии параметров лампы и держателя от надежного производителя длится дольше гарантийного срока. Продлить срок службы пластикового патрона можно, снижая температуру его нагрева.

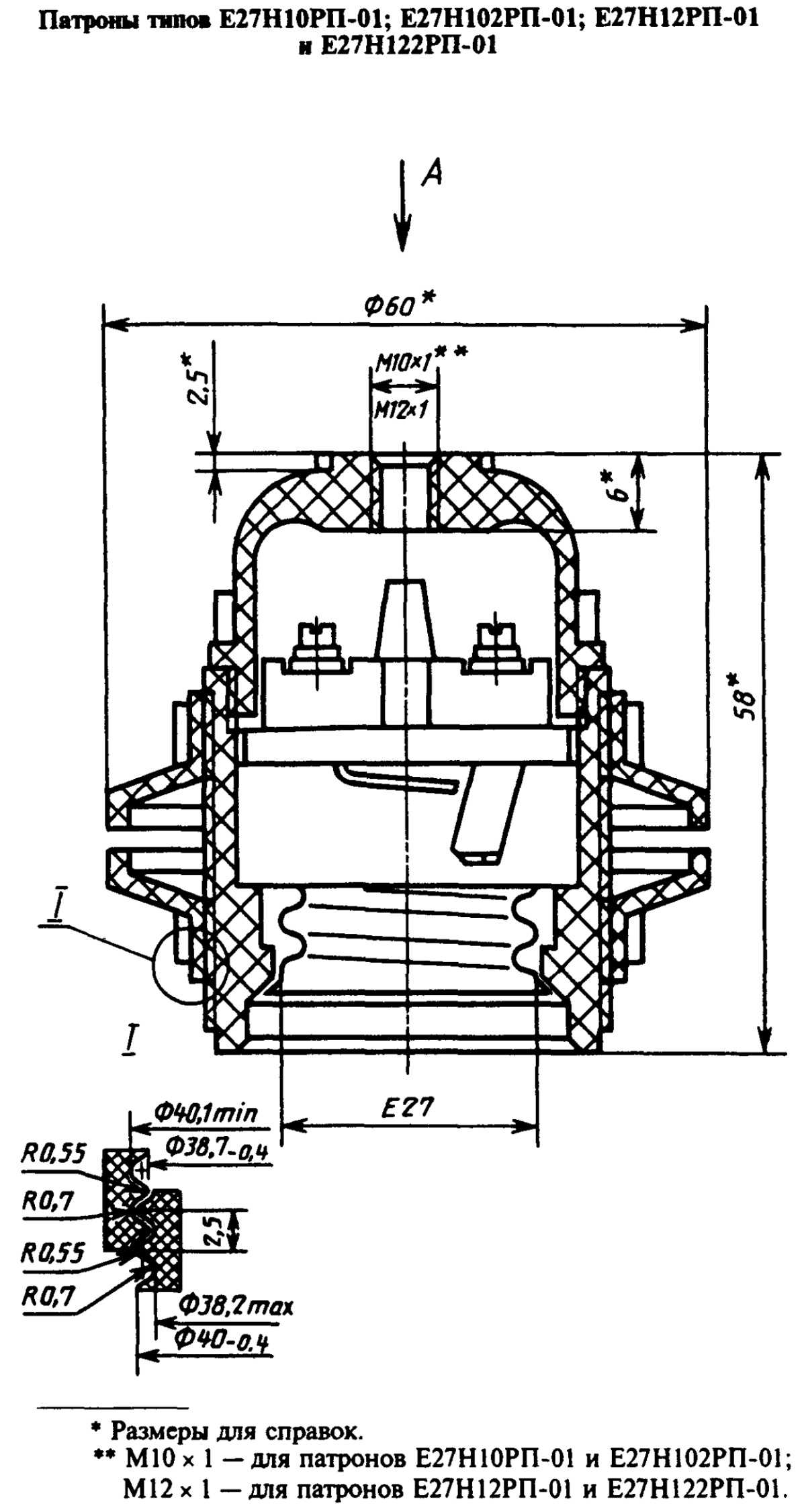

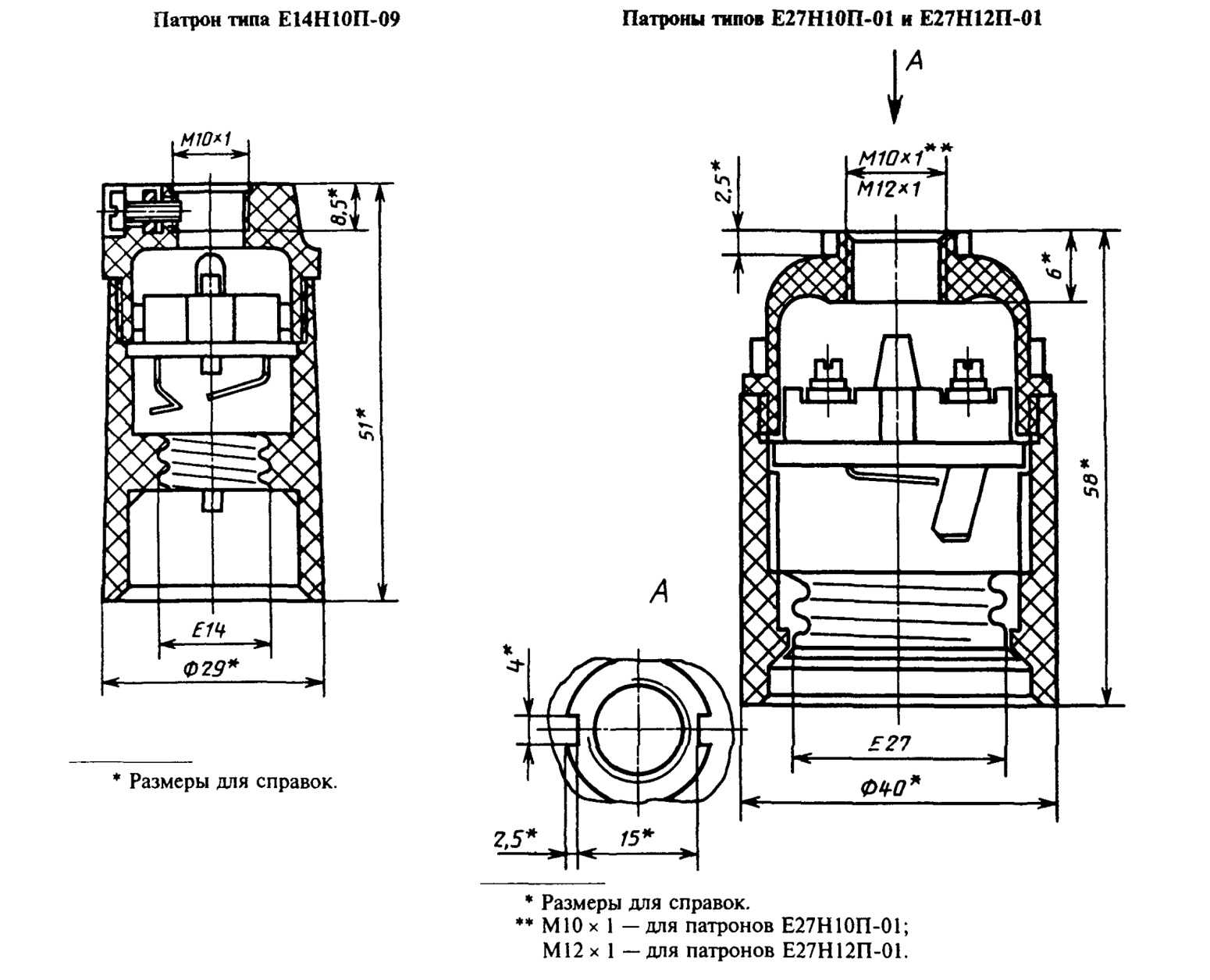

Наиболее популярные в быту держатели отечественного производства из пластика серий Е14 и Е27 стандартизованы в соответствии с ГОСТ 2746.1-88. Их конструктивные отличия связаны со способом крепления. Он может быть:
- подвесным к потолку (за ниппель), в том числе с резьбовыми шайбами (одной или с двумя);
- с прямым фланцем, позволяющим закрепить патрон на поверхности;
- с наклонным фланцем для крепления на поверхность.
Крепление держателя за ниппель
Крепление патрона с шайбами под абажур или плафон за ниппель
Если к опоре крепится плафон, шайбы могут быть использованы для монтажа и крепления держателя на плафоне.

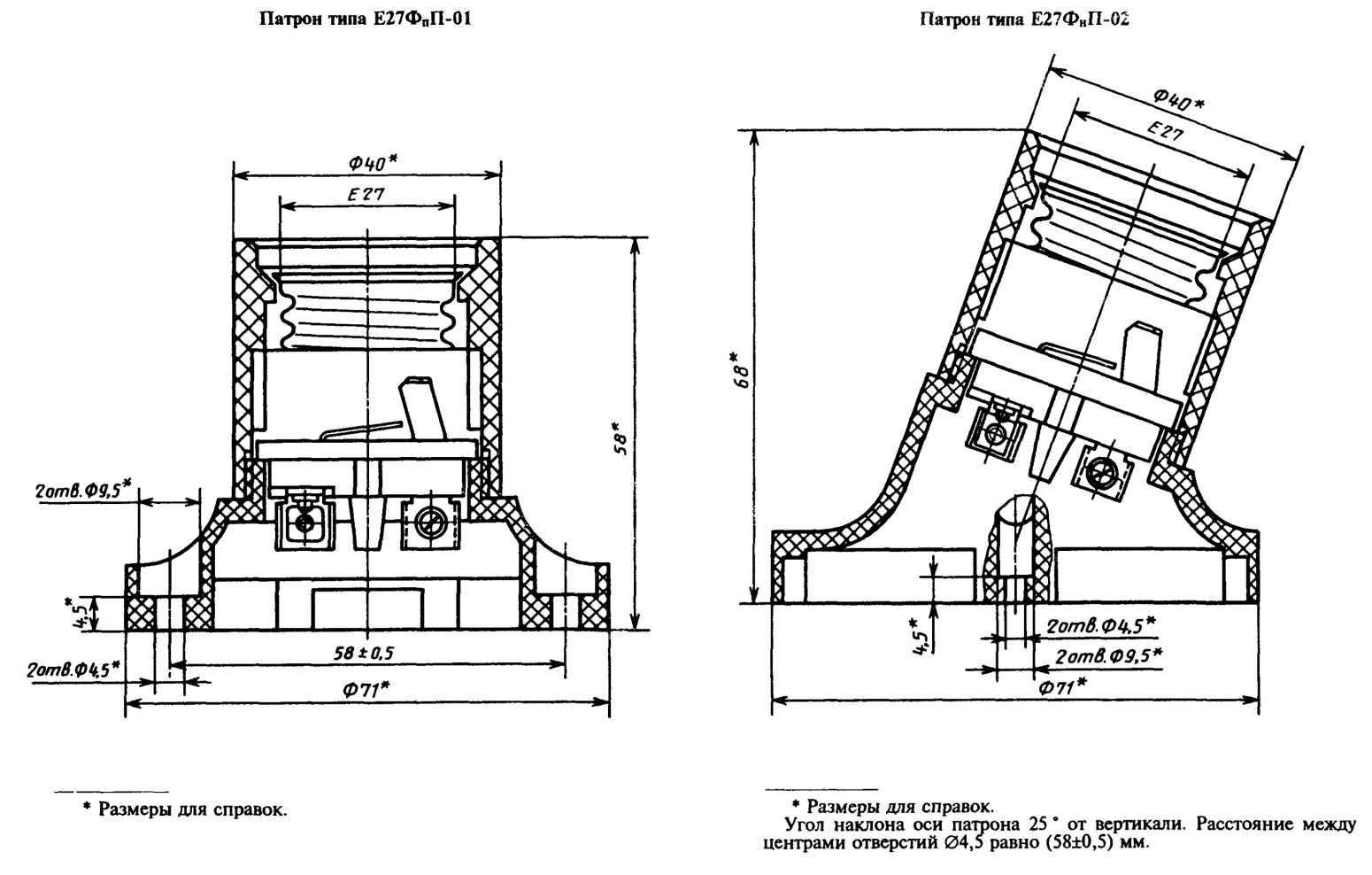

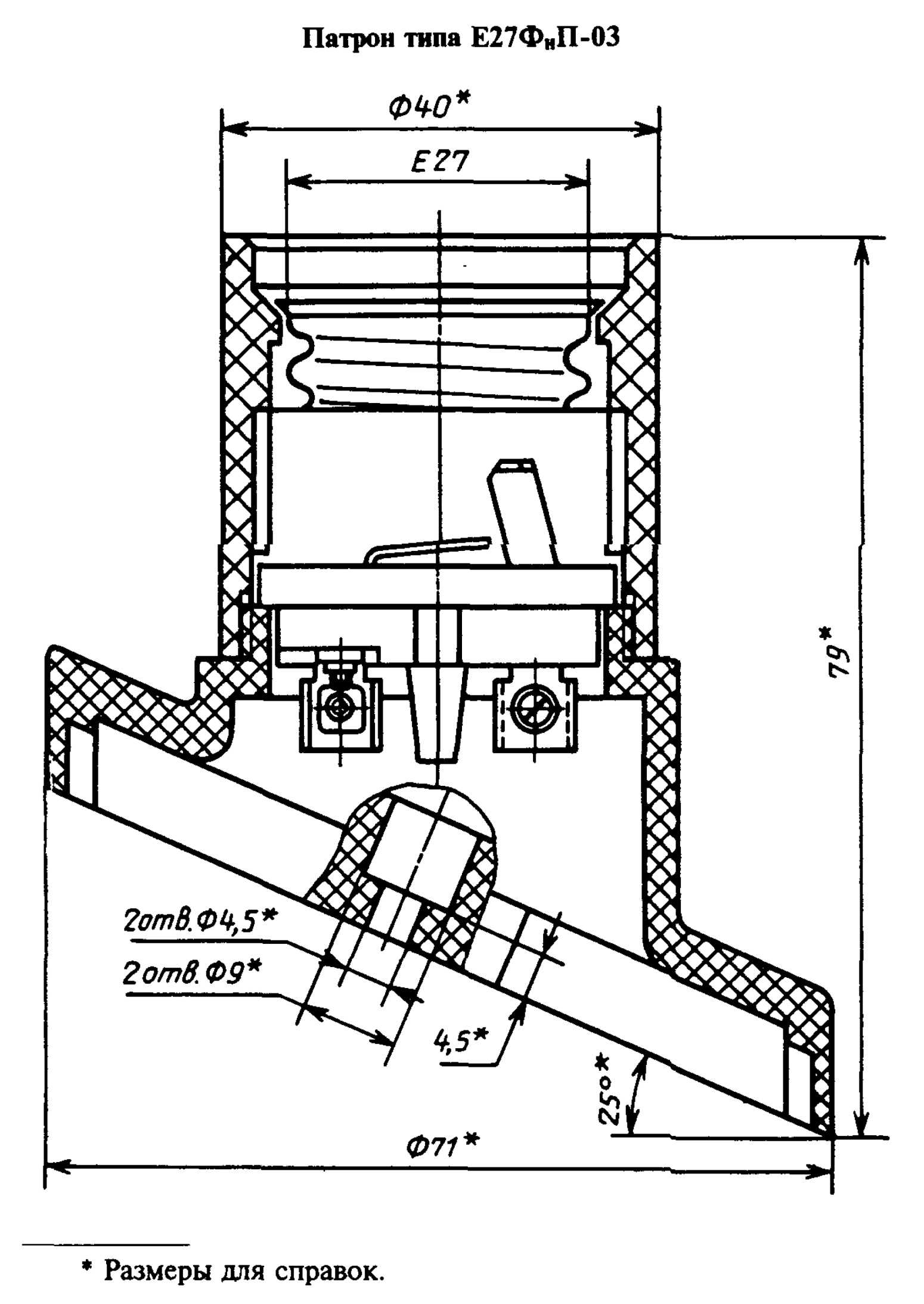

Патроны для крепления на различных фланцах
Держатели для крепления за ниппель могут иметь несущественные отличия способа сборки. В некоторых моделях для этого вместо резьбы сделаны зажимы. Такой способ соединения частей патрона предоставляет больше свободы в выборе соединительных проводов. Если присоединяемые к патрону провода плотно входят в него, резьбовое соединение потребует вращения детали держателя вокруг проводов. Это окажет воздействие на изоляцию проводников и нагрузку на клеммы, что крайне нежелательно. А разъемное соединение с зажимами лишено этого недостатка.
Поэтому можно не применять клеммы с резьбовым соединением. Разобрать патрон с клеммами ножевого типа и подключить провода к ним намного проще. Но разъемное соединение менее долговечно. Его можно повредить при разборке держателя. Выступающие части перед тем как разобрать надо поддеть, например, отверткой. Да и со временем пластик может от нагрева стать хрупким и при разборке отломиться. Поэтому зажимы требуют более бережного обращения, особенно в патронах, длительно используемых. Из-за необходимой упругости зажимов их материалом может быть только пластик или металл. Если зажим отломится, вместо него можно установить «протез» из металлической пластины.
Отремонтированный держатель с зажимами
