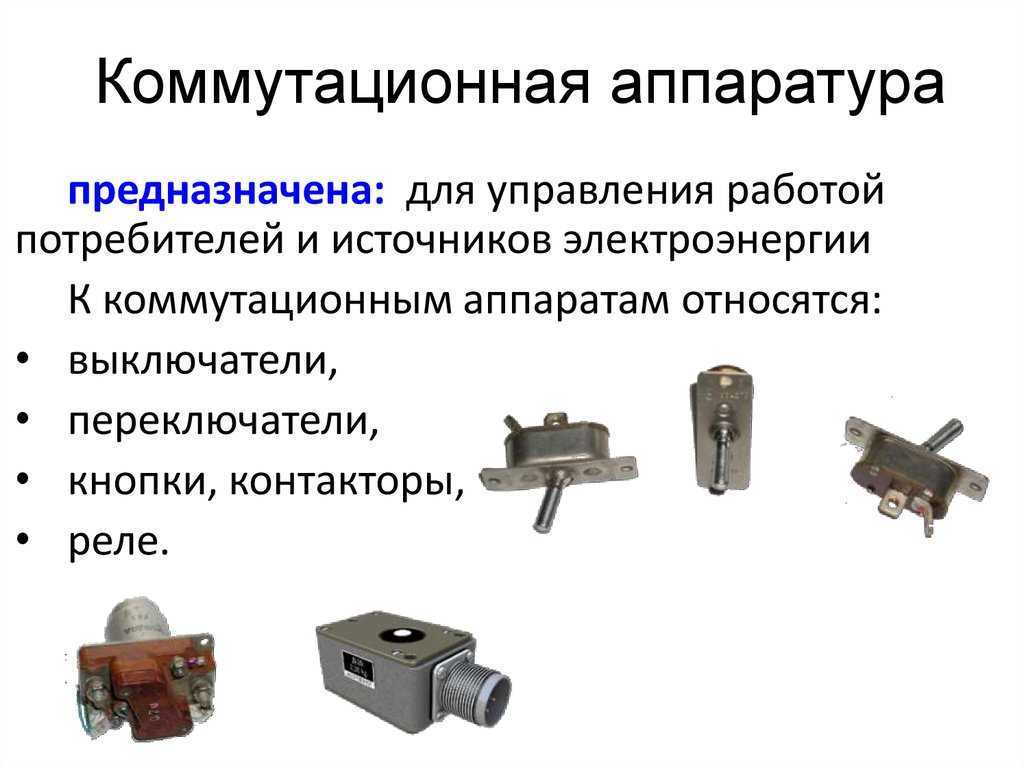

Что такое переключатель для электричества

Где применяется проходной выключатель

Помимо организаций, как уже было сказано выше, актуально такое решение на лестничных пролетах, с добавлением реле времени. Однако реле рассчитано на определенное количество времени, независимо от того, успел человек подняться по лестнице, или нет. Это означает, что система с добавлением временного датчика не совсем удобна, хотя в целом переключатели существенно облегчают жизнь.

Таким образом, для того чтобы осветить лестничный пролет на протяжении 4 этажей, достаточно на первом нажать на переключатель. А по завершению движения по лестнице, уже одним нажатием на верхнем этаже выключить все лампы.

Сферы применения

АПФ рассчитан на питание электроприборов на 220 В. Этот прибор имеет одну выходную фазу, поэтому он непригоден для работы с трехфазными потребителями электроэнергии.

Однако это не уменьшает количество сфер, в которых используется АПФ. Среди них выделяются следующие:

  • маломощные холодильники медицинских лабораторий и аптек;
  • системы видеонаблюдения на охраняемых объектах;
  • любая медицинская техника, поддерживающая жизнь человека;
  • автоматика бытовых газовых котлов;
  • системы вытяжки и вентиляции на опасных производствах.

Дополнительная информация. В момент запуска мощных электрических двигателей и блоков питания в электросети происходит кратковременная просадка напряжения. Производители переключающих устройств оснащают свои приборы фильтрами по времени, позволяющими им быть невосприимчивыми к просадкам и пусковым токам от мощного оборудования.

Как подсоединить проходное устройство

Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

Провода в распределительной коробке

Для правильного и безопасного подключения следует соблюдать следующую последовательность:

  1. Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
  2. Отключить напряжение.
  3. К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
  4. По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
  5. Аналогично выполняют работу на другом выключателе.
  6. Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.
  7. Два других провода от первого выключателя подводят к соответствующим клеммам второго.
  8. Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
  9. Все скрутки необходимо выполнить правильно, заизолировать соединения.

Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

Как надо подключать перекрёстный двойной переключатель?

Давайте подробнее рассмотрим, как устанавливается легранд. Прежде чем начать устанавливать двойной выключатель легранд, необходимо создать план будущих работ. Благодаря этому удастся рассчитать количество кабеля. После создания плана необходимо в стенах сделать каналы для будущего кабеля.

Рассмотрим, как подключается спаренный и проходной выключатель:

  1. Вначале используется стандартная схема с использованием проходных моделей. От щита необходимо протянуть нулевой провод до распределительной коробки. С распределительной коробки кабель подсоединяется к осветительному прибору;
  2. Затем от щита необходимо протянуть фазовый провод. С распределительной коробки он подводится не к осветительному прибору, а к контактам выключателя;
  3. В распределительной коробке все контакты соединяются последовательно. Провод с фазой подсоединяется к перекрёстному выключателю, при этом он располагается между нескольких проходных.
  4. Затем от последнего проходного выключателя общий контакт соединяется с осветительным устройством. После того как протяжка кабелей будет закончена, устанавливается распределительная коробка. Её можно устанавливать на стену или внутрь стены.

В представленной схеме на пару контактных групп одновременно перебрасывается импульс. Хотя это соединение очень простое и удобное, его редко применяют электрики, так как они считают, что две проходные модели надёжнее.

Освещение

  • Щит управления освещением
  • Установка люстр и светильников
  • Монтаж систем освещения
  • Установка люминесцентных светильников
  • Установка потолочных светильников
  • Освещение лофт
  • Установка светильников Армстронг
  • Установка светильников Грильято
  • Управление светом с пульта
  • Установка точечных светильников и спотов
  • Установка трековых светильников
  • Освещение квартиры
  • Установка фонарных столбов
  • Уличное освещение
  • Освещение склада
  • Освещение парковки и автостоянки
  • Освещение дорог
  • Освещение улиц в СНТ
  • Уличное светодиодное освещение
  • Освещение подъездов многоквартирных домов
  • Утилизация ламп и светильников
  • Электрика и освещение под водой
  • Освещение 36 вольт
  • Освещение подвалов и чердаков
  • Фасадное освещение
  • Освещение уличной беседки
  • Архитектурное освещение
  • Световое оформление гирляндами
  • Подключение светодиодной ленты
  • Автономное и дежурное освещение
  • Управление освещением
  • Техническое обслуживание освещения
  • Ремонт систем освещения
  • Управление освещением из нескольких мест
  • Сенсорные выключатели света
  • Установка проходных выключателей
  • Установка импульсного реле
  • Подключение электродвигателей
  • Подключение магнитного пускателя
  • Подключение реле времени
  • Подключение реле температуры

Электрические параметры переключателей

Основные электрические параметры переключателей это номинальное напряжение и ток, сопротивление контактов и максимально допустимое количество перемещений переключателя (операций переключения).

  • Номинальное напряжение – максимальное напряжение которое может выдержать выключатель. Это определяется многими факторами, включая изоляционные материалы, расстояние открытых контактов, скорость разъединения и соображения безопасности.
  • Номинальный прямой ток – максимальный постоянный ток (или переменный), который переключатель может пропускать через замкнутые контакты. Этот ток ограничивается в основном нагревом переключателя из-за потери контактного сопротивления.
  • Контактное сопротивление – электрическое сопротивление через которое протекает ток в замкнутом переключателе. Поскольку контакты переключателя не являются непрерывным проводником, контактное сопротивление больше, чем у сопоставимого непрерывного проводника. Из-за этого могут возникать падения напряжения, особенно при более высоких токах.
  • Количество срабатываний – расчетное максимальное количество замыканий переключателя, после которого электрические и другие параметры могут ухудшиться. Поскольку переключатель является механическим элементом, каждое его движение вызывает определенную степень износа механизмов внутри этого элемента, что приводит к ухудшению параметров переключателя.

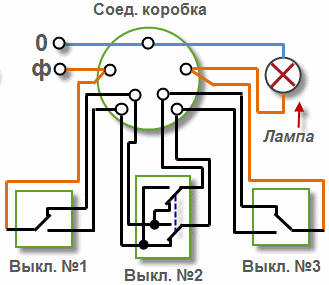

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Монтаж двухклавишных переключателей для управления с двух мест

Последовательность действий должна быть такая:

  1. Составляется схема, без которой сложно сделать подключения.
  2. Устанавливаются распределительные коробки и подрозетники.
  3. Монтируются 2 группы освещения.
  4. Прокладываются трехжильные кабели из расчета подключения к 6 контактам каждого переключателя и к светильникам.
  5. По составленной схеме производится подключение жил кабелей в распределительной коробке, к патронам ламп и к переключателям.

Переключатель проходной двухклавишный можно заменить схемой из четырех одноклавишных. Но она будет нерациональной. Поскольку потребуется больше распределительных коробок и увеличится расход кабеля.

Типы выключателей — обозначение на строительных схемах

Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.

Обозначение типов выключателей на схеме

Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

Обозначение розеток на схеме

Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Способ установки выключателя

Устройство может быть установлено различными способами, исходя из этого их делят на два типа.

Накладные приборы. Так называются выключатели, которые накладывают на поверхность стены и закрепляют. Они характерно выступают над стеной, что может выглядеть не совсем эстетично. Накладные устройства чаще используются при монтаже внешней проводкой, но могут быть подключены и к скрытой.

Приборы отличаются более простым монтажом, надежны и функциональны. В продаже можно найти интересные дизайнерские модели, предназначенные для установки в винтажных интерьерах

Встроенные выключатели. Коммутаторы устанавливаются в подходящую по размеру полость, заранее выполненную в стене. Это значительно усложняет их монтаж, но улучшает внешний вид.

Верхняя декоративная панель выключателя чуть выступает над поверхностью стены или полностью в ней утоплена. Встроенные модели предназначены для использования со скрытой проводкой, с внешней они работать не могут.

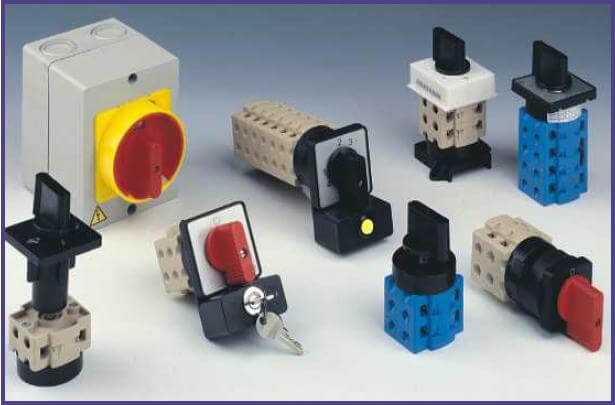

Принцип работы прибора

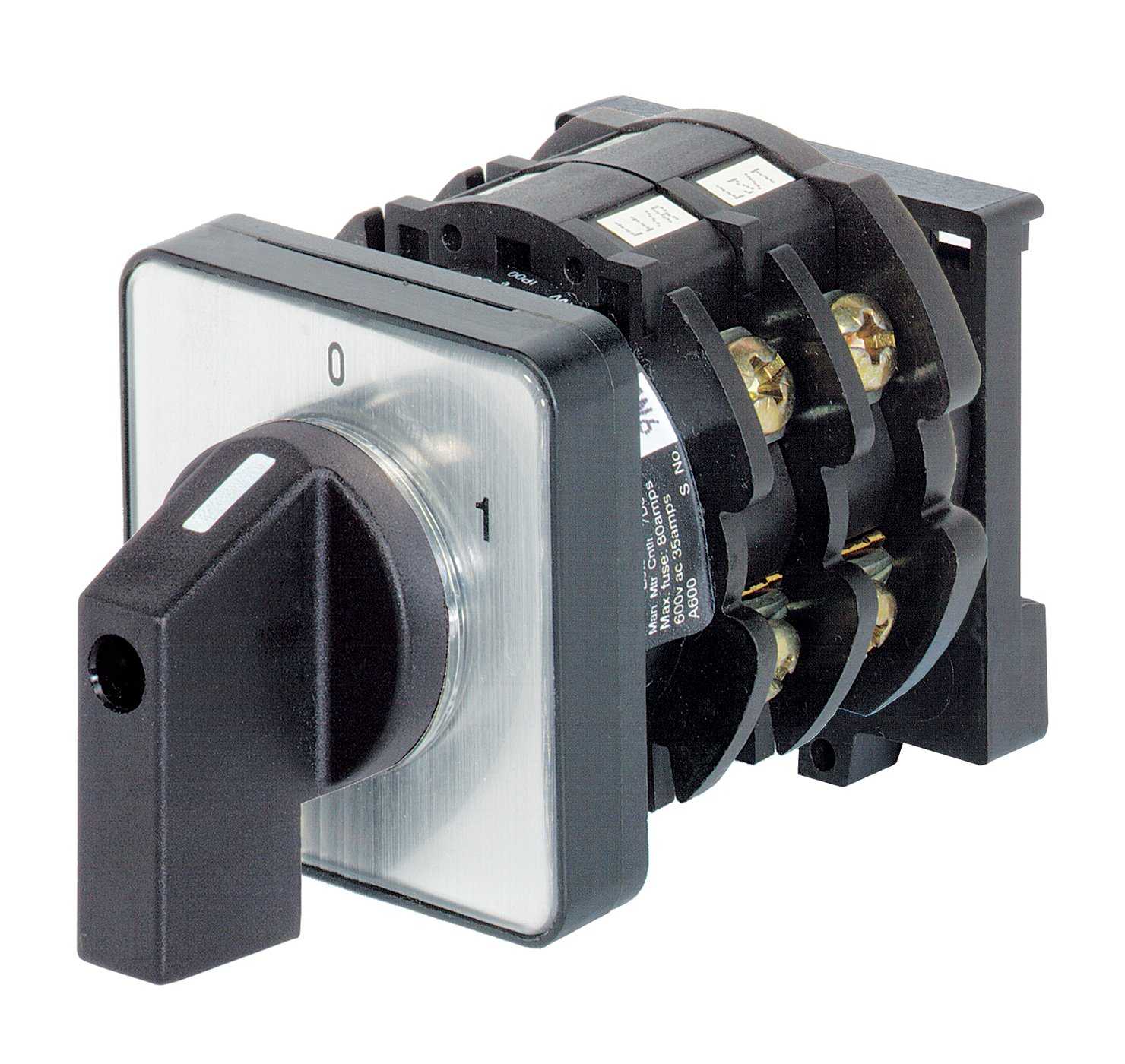

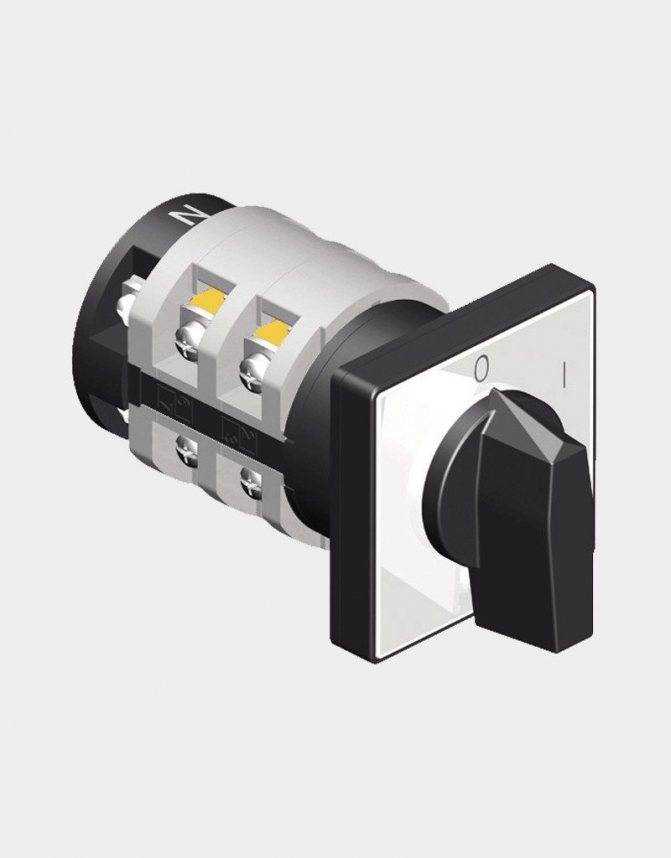

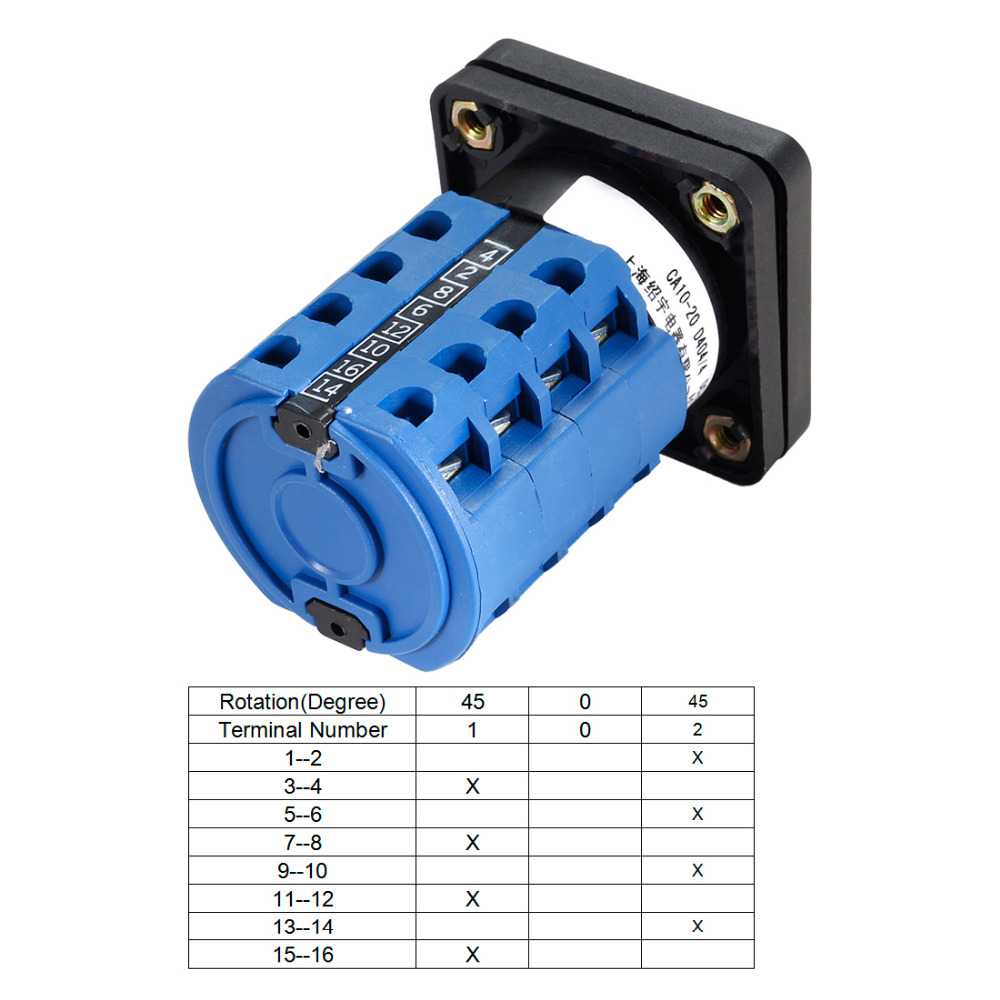

Принцип работы пакетника довольно прост: во время поворота ручки на 90 градусов натягивается пружина, которая оказывает воздействие на шайбу. Фиксаторы корпуса помогают в её стабилизации. Затем движение передаётся на контакты и они, в зависимости от изначального положения, замыкаются (ток начинает поступать) либо размыкаются (ток прекращает поступать). Дисковый пакетный переключатель работает только в режиме включить либо выключить. Кулачковый прибор можно программировать, переключение контактов при этом зависит от положения самого пакетника.

https://youtube.com/watch?v=NGGsS6Rqkps

Главные преимущества


Переключатель электрический По внешнему виду отличить устройства невозможно, но принцип действия разный. В некоторых помещениях использовать выключатель неудобно (например, в длинных коридорах). Основными плюсами переключателей являются:

  • возможность соединить несколько электросетей между собой;
  • устройство позволяет из одной точки управлять (включать, переключать, отключать) разветвленной электроцепью;
  • один источник света можно активировать из разных мест помещения (например, включить люстру в гостевой из коридора).

Устойчивость к условиям окружающей среды

Панельные переключатели часто подвергаются воздействию окружающей среды. Основные угрозы для этих элементов: пыль и влага. Класс IP, присвоенный переключателю, указывает на устойчивость его к этим факторам. Степень защиты и классы IP определены в стандарте IEC 60529.

Самый низкий класс защиты IP00 означает устройство без защиты от доступа внутрь, в данном случае кнопки. Класс защиты указывает например размер тел, которые могут попасть внутрь кнопки, или защиту от пыли. В случае защиты от проникновения воды уровни защиты меняются начиная от капель воды (степень 1) до защиты от затопления мощной струей воды под давлением (100 бар при температуре 80 ° C). в соответствии с DIN 40050 (класс 9). Самый высокий класс защиты — IP69.

Так же как класс IP определяет устойчивость к пыли и влаге, класс IK определяет устойчивость элементов к механическим повреждениям, так называемую антивандальную стойкость. Стандарт IEC 62262 определяют механическое сопротивление элементов как количество энергии механического удара, которое данный элемент может выдержать без повреждений. Стандарт также определяет высоту, с которой элемент может упасть без повреждений и других механических испытаний. Деление идёт на классы от IK00 — элемент совершенно не устойчивый к механическим повреждениям, до IK10, где элемент может выдерживать удар с энергией до 20 Дж (стальной шарик весом 5 кг и радиусом 50 мм, падающий с высоты 40 см).

Подключение проходных выключателей через распредкоробку: пошаговая инструкция

Шаг 1: необходимо вывести в распределительную коробку главный питающий кабель, который будет идти от электрощитка, а также проводники двух коммутаторов и проводник светильника. Питающий кабель имеет два проводника: голубой – ноль, коричневый – фаза. Выключатели здесь трехконтактные: один общий (провод с белой изоляцией) и два раздельных.

Необходимо снять изоляцию с кабеля и защитить концы проводников для дальнейшей скрутки

Шаг 2: далее следует приступить к соединению проводки. Для начала необходимо нулевой проводник от питающего кабеля соединить с нулевым проводником светильника. Затем следует подключить фазу от электрощита к общему контакту проходного коммутатора.

Соединение должно выглядеть таким образом

Шаг 3: теперь необходимо соединить дополнительные контакты между собой. Красный проводник следует скручивать с красным проводником, а зеленый с зеленым. Оставшийся общий контакт от второго коммутатора необходимо подсоединить к фазному проводу светильника.

В итоге получится такое соединение контактов

Независимо от положения клавиш на двух коммутаторах, цепочка питания будет замыкаться или размыкаться. Поэтому включить светильник получится с каждой точки, как собственно и выключить.

В чем сходство

Несмотря на серьезные отличия, данные приборы имеют немало и общих черт. Среди них, следует указать основные:

  • Они предназначены для управления освещением и электротехническими приборами.
  • Указанные изделия имеют несколько видов. Они могут монтироваться внутри помещений и на улице.
  • Существуют модели, имеющие влагозащищенные корпуса. Именно они предназначены для уличного монтажа, так как адаптированы к различным погодным явлениям.

Таким образом, переключатель имеет более сложную конструкцию и большее количество полезных возможностей, чем выключатель. При этом они не уступают выключателям в прочности и дизайнерском исполнении.

Электроника и техникаКомментировать

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

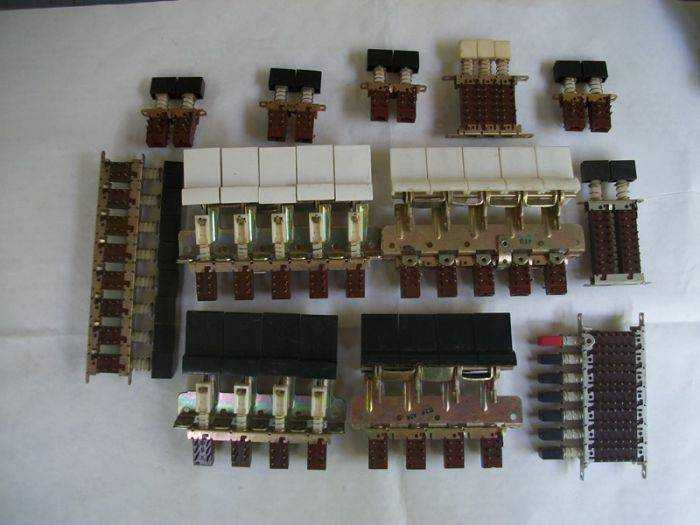

Электрические переключатели: многоконтактные, сфера применения и разновидности
Используют переходные устройства во всех схожих ситуациях. Особенно актуально в больших офисах, гостиницах и других подобных зданиях.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Что такое проходной выключатель и где они прменяются Чтобы подобрать оптимальный, следует учитывать тип решаемой задачи, необходимый способ управления механизмом, параметры существующей электрической цепи. Спрашивайте, я на связи!

Определение и отличия включателя и переключателя

Дом – место уюта, семейного очага, где хочется обустроить все не только красиво, но и комфортно. Освещение в этом деле играет немаловажную роль. Размещение светильников, а также элементов их управления занятие не из легких.

Зачем нужен выключатель знает даже ребенок, а вот чем он отличается от переключателя? Что будет, если поставить на включение/выключения света в квартире переключатель, а не выключатель?

Даже электрики с малым опытом за плечами могут путать эти понятия, что уж говорить о нас, простых обывателях. Недопонимание происходит не только в терминах, но и в принципах работы механизмов. Если Вы уж и надумали самостоятельно провести монтаж того или иного устройства, подробно изучите схему, поймите для себя отличия, затем приступайте к выполнению задачи.

Лучше, безусловно, пригласить специалиста с опытом работы, если имеете хоть малейшее сомнение, ведь проводка в доме, в квартире должна быть сделана правильно на все 100%.

Служат выключатели и переключатели (бывают двух видов) одному и тому же делу – размыкают или замыкают электрическую цепь в определенное время. То есть, если сказать проще – включают или выключают свет. Устройства бывают разных типов, различаются в исполнении, да и внешне бывают какие, только пожелаете. В основном, на другом конце электрической цепи в качестве электроприемника стоят лампы, бытовые приборы.

Определение выключателя

Выключатель – коммутационное устройство, работающее в электросетях с максимальным напряжением 1000 Вольт. Представляет собой двухпозиционное устройство, имеет два нормально разомкнутых контакта (одно состояние активное – контакты замкнуты, а другое пассивное – разомкнуты).

Опытный электромонтажник сразу заметит, что в нем нет устройства дугогашения, поэтому при коротком замыкании (КЗ) отключить токи КЗ выключателем не удастся. Для этого предназначены автоматы, но это абсолютно иной вид электроаппаратов.

Выключатели различают по типу исполнения, что является их главным определяющим параметром.

Бывают таких видов:

  • внешней установки – монтаж на стену
  • внутренней установки – монтаж в стену.

Классифицируют и по количеству клавиш – одноклавишные, двухклавишные, трехклавишные и так далее. В управлении тоже могут быть выключатели разных типов: сенсорные, клавишные, кнопочные и прочее.

Определение переключателя

Переключатель – это устройство, имеющее три и более контакта. Переключатель коммутирует одну или сразу несколько электроцепей на другие или же служит для размыкания цепи. Другими словами, когда он находится во включенном состоянии, то замыкает первый и второй контакты, а если переключатель выключен – первый и третий.

Наверное, поэтому так его и назвали – с одного на другой контакты переключает. То есть, не сложно понять, что практически всегда переключатель остается включенным. Если же в нем задействованы всего два контакта, тогда работать будет по принципу выключателя. Иногда его еще называют перекидным выключателем.

Переключатели бывают различные, например, по количеству клавиш:

  • одноклавишный – идет на три контакта
  • двухклавишный – на шесть контактов и так далее.

Таким образом, разница между выключателем и переключателем очевидна – суть в числе имеющихся контактов с тыльной стороны. Выключатель делает лишь одно действие – прерывает электрическую цепь, а переключателем возможна ее коммутация с одного контакта на другой, то есть переключение.

Выделим эти основные отличия переключателей от выключателей:

  • разное число контактов;
  • выключатель включает и выключает осветительные приборы, находящиеся в этом же помещении, а переключатель может
  • управлять одним и тем же источником света из разных мест.

Можно сделать вывод, что переключатель – это более функциональное устройство, позволяющее с комфортом обустроить и обыграть в интерьере расположение всех светильников, бытовых приборов. Переключатель отлично подойдет для больших освещаемых помещений.

Специалист, которого Вы пригласите для решения вопроса, если не сможете самостоятельно решить, поможет с выбором, укажет то оборудование, которое понадобится именно в вашем случае.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • Фаза с автомата должна приходить на общий проводник первого выключателя
  • Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
  • Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

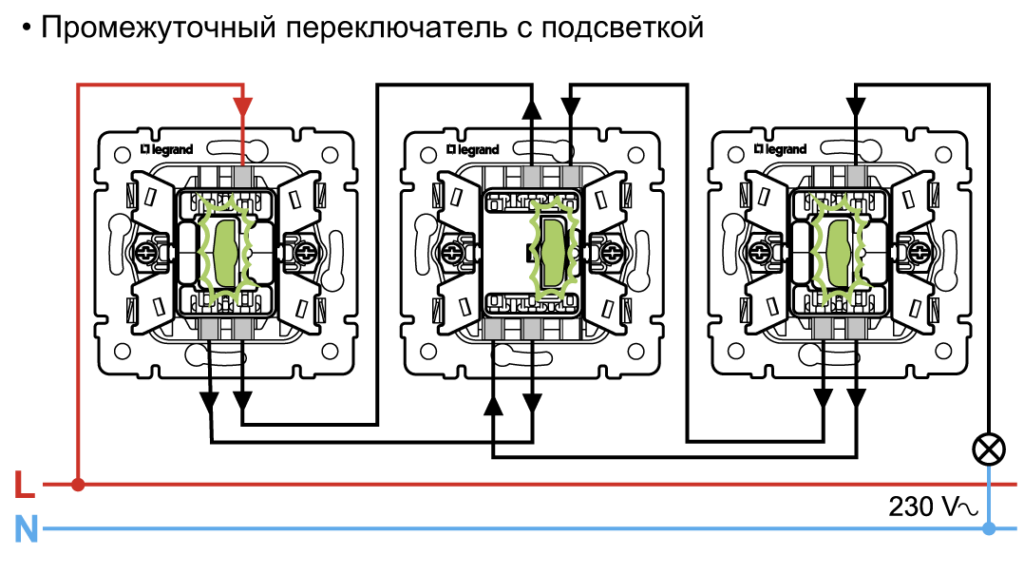

Подключение в трех точках

Схема проходного переключателя для трех мест имеет очень мало отличий от двухместной схемы. Просто в схему добавляется третий выключатель другой конструкции. Если нажать одну клавишу, то два контакта, независимые между собой, будут одновременно перекинуты. Для такого переключателя необходим кабель с четырьмя жилами.

Конструктивное исполнение таких схем достаточно простое и не требует каких-либо дополнительных элементов. Есть определенные ограничения по количеству мест управления. Практический монтаж не представляет особой сложности. Все элементы устанавливаются на свои места по заранее размеченным точкам и, затем, соединяются по схеме.

Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Понравилась статья? Поделиться с друзьями:
Строй-Инвест
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
