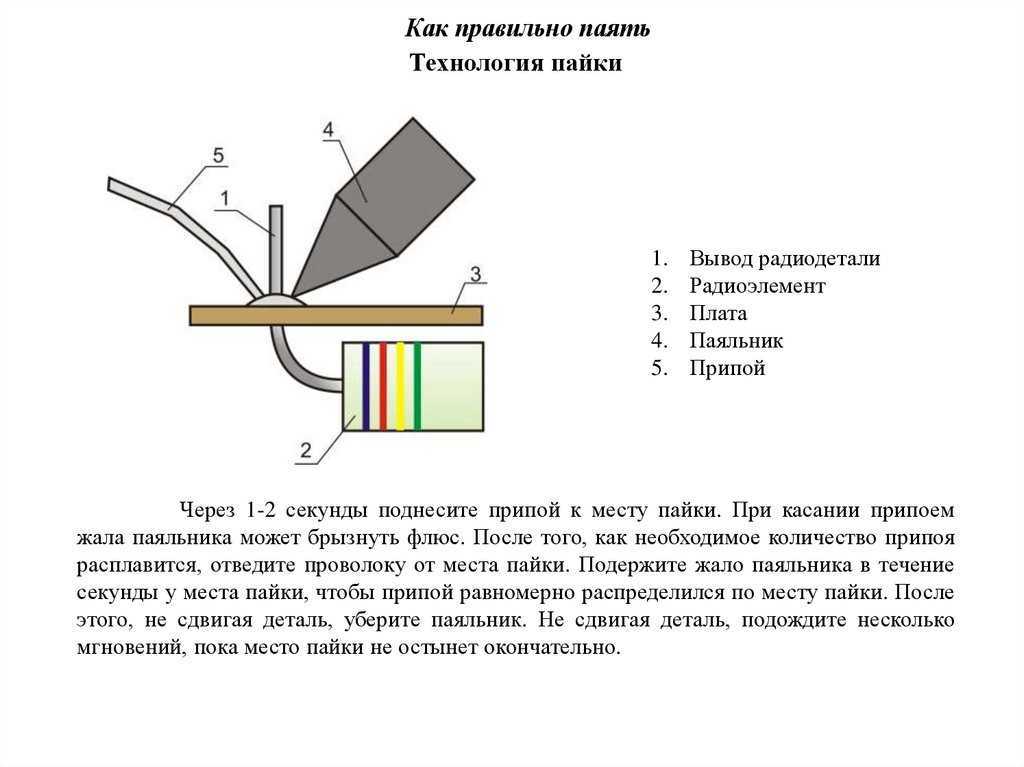

Как правильно паять провода: выбор паяльника, флюсов и припоев, технология пайки

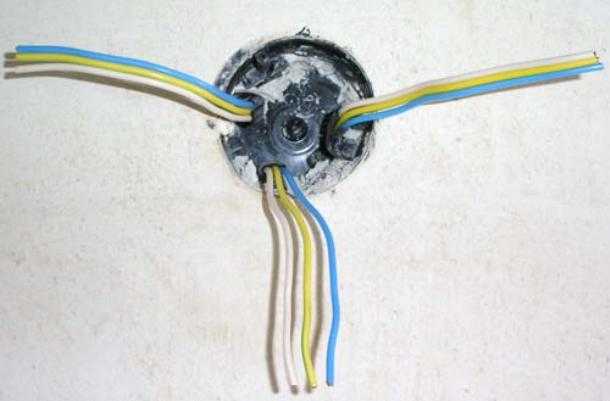

Общие правила коммутации электрокабеля в распредкоробках

Разумеется, все требования к энергообеспечению изложены в ПУЭ.

Это настольная книга электрика. Мало того, за нарушение «Правил устройства электроустановок» предусмотрены штрафы. Однако на практике, все эти строгости касаются лишь учреждений и организаций. В частных домовладениях, ответственность заканчивается вместе с проводом, выходящем из прибора учета (счетчика электроэнергии). Остальное — на совести домовладельца. Чтобы некорректное соединение не привело к пожару, или поражению электротоком, надо соблюдать несложные правила:

Соединение проводов в распределительной коробке производится при полном отключении электроэнергии. Даже если электрик в диэлектрических перчатках, и знаком с правилами безопасности, возможен случайный контакт фазного провода с конструктивными элементами здания или заземлением.
Тип соединения должен быть одинаковым для каждой линии в пределах одной коробки. Это обезопасит вашу линию от ослабления контакта под нагрузкой.
Не допускается физический контакт проводников, выполненных их разных материалов (медь с алюминием). При протекании электрического тока, возникает активная электрокоррозия. Металлы покрываются оксидной пленкой, которая ухудшает контакт. Как следствие — искрение, перегрев, и полное отгорание контактного соединения.Если такая необходимость возникает, необходимо залудить провода с помощью припоя. После скрутки соединение должно быть пропаяно не менее, чем на 50% длины. Остальная часть скрутки не будет корродировать, поскольку через нее не течет ток под нагрузкой.
Необходимо исключить возможность выхода оголенных проводников за пределы коробки. Даже если кабель полностью уложен в стене.
При соединении без контактных приспособлений, то есть с помощью пайки, скрутки или сварки, на оголенный проводник обязательно надевается изолирующий колпачок. Изолятор должен прочно фиксироваться, при его изготовлении используются негорючие материалы.
Концы проводов внутри коробки должны иметь как минимум 200% запас по длине соединительных концов. При обрыве или отгорании, будет возможность провести повторный монтаж, не прокладывая новый провод.

Кроме того, неопытные электрики часто ошибаются, и обламывают жилы при зачистке изоляции. Если провод заведен в коробку «в натяг», повторное соединение будет невозможным.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка. Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется. Достоинства:

минимальные затраты и простое выполнение работы;
соединение алюминиевых и медных жил.

Недостатки:

слабое качество крепления;
большой расход изоленты;
болт с изолентой может не поместиться в распредкоробку.

Пайка проводов

Снятие изоляции с провода

Лужение и пайка кабелей в распределительной коробке проводится в несколько этапов.

Удаление изоляционного слоя.
Зачистка проводов до появления характерного блеска металла.
Облуживание.
Скрутка.
Пайка.
Изолирование.

Прежде чем приступать к соединению токопроводящих жил, нужно проанализировать, какая длина потребуется. Провода обрезают так, чтобы при пайке концы были расположены снаружи распределительной коробки. По окончании работ их укладывают любым желаемым способом.

Для удаления изоляционного слоя используется специальный инструмент – стриппер или острый нож. Работая с острым ножом, движения должны напоминать обстругивание карандаша. Запрещено подрезать изоляционный слой пассатижами или бокорезами, нельзя делать круговые надрезы. Поперечные повреждения в ближайшем будущем станут причиной обрыва.

Для провода, предназначенного для пайки, зачистка колеблется в пределах 1,5-3 см. Количество витков – не менее 2.

Основные виды соединения проводов под пайку

Провода перед пайкой тщательно зачищают и лудят, чтобы на поверхности жил не появились окислы, препятствующие нормальной проводимости и увеличивающие сопротивление. Уже облуженные проводники скручиваются с помощью плоскогубцев или пассатижей.

Пайка скрутки медных проводов в коробке имеет аналогичный алгоритм. Скрутка должна быть плотной, но при этом не натянутой, иначе концы токопроводящих жил могут попросту обломаться.

В завершение скрученные провода спаивают паяльником таким образом, чтобы со всех сторон спайка была покрыта равномерным слоем. Качество работы всецело зависит от того, насколько качественно были зачищены концы.

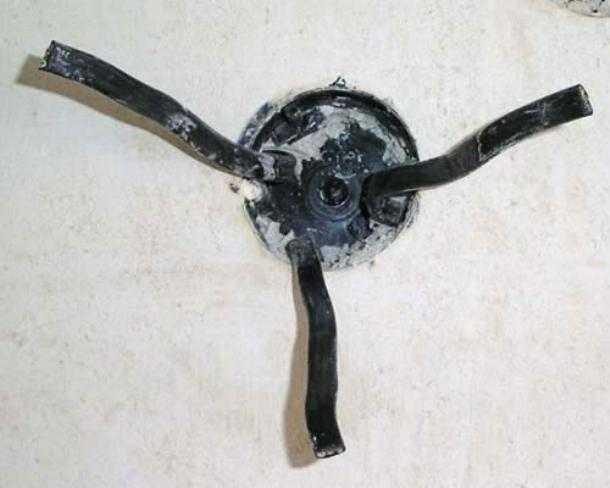

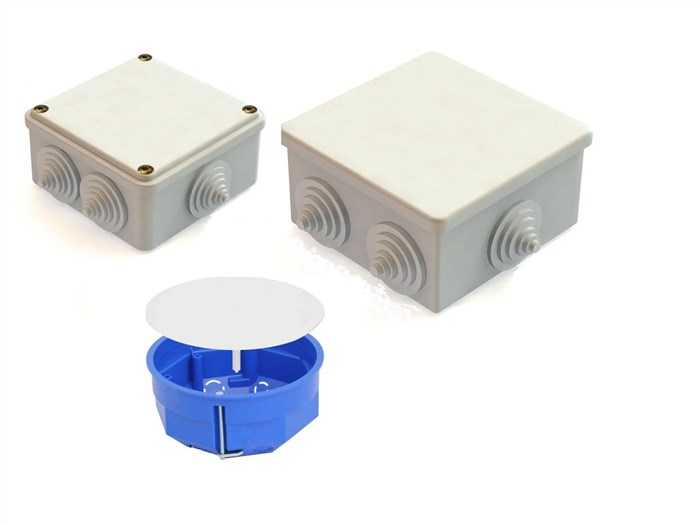

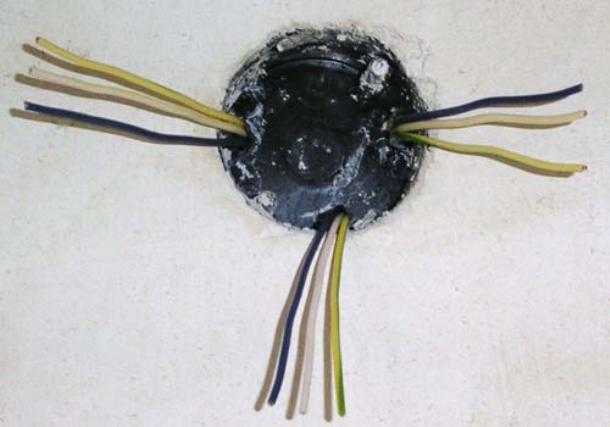

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Семь способов соединения проводов
Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Соединение проводов в распределительной коробке: видео, схемы, фото Для соединения жил различного сечения в распределительной коробке рекомендуется использовать все те же клеммные колодки ваго, либо более дешевый вариант обычные клеммные колодки. Спрашивайте, я на связи!

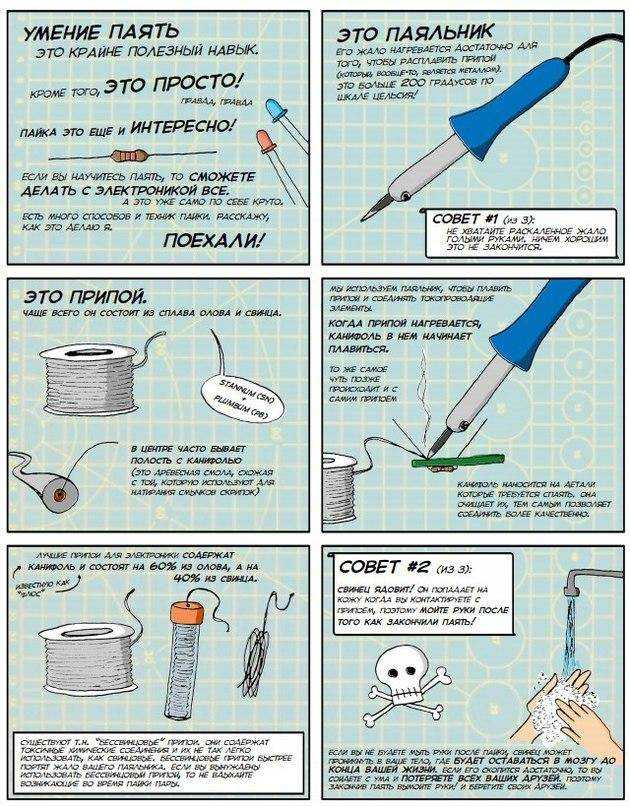

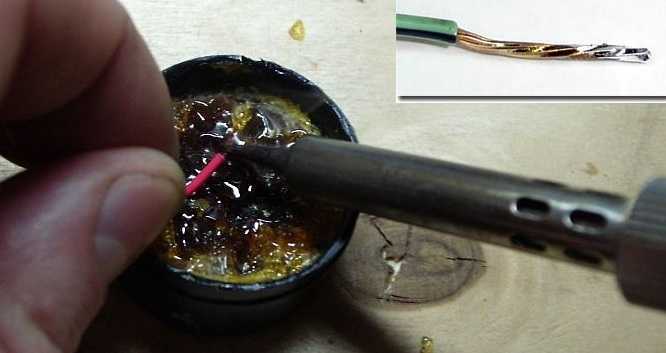

Применение флюса

Чтобы припой и материал проводов вступили во взаимодействие друг с другом, и соединение получилось качественным, провода необходимо очистить от оксидной пленки и только после этого паять их. Для очистки можно использовать наждачную бумагу, а для последующей обработки взять специальное вещество – флюс.

Флюс не только очистит медные провода, но и создаст тонкую защитную пленку, препятствующую окислению материала.

Допускается применять как твердый флюс – сосновую канифоль, так и жидкий – различные виды паяльных кислот или самодельный состав.

Иногда, чтобы правильно и крепко припаять медные провода друг к другу или к какому-либо металлическому предмету, пользуются только жидким флюсом. Приготовить его можно, растворив обычную сосновую канифоль в этиловом спирте. Паяльную кислоту готовят самостоятельно, растворив гранулы цинка в соляной кислоте в пропорции 412 грамм цинка на 1 литр кислоты. Но лучше все-таки купить готовый флюс, соответствующий всем стандартам качества, поскольку принесение кислотных составов для медных проводов нежелательно.

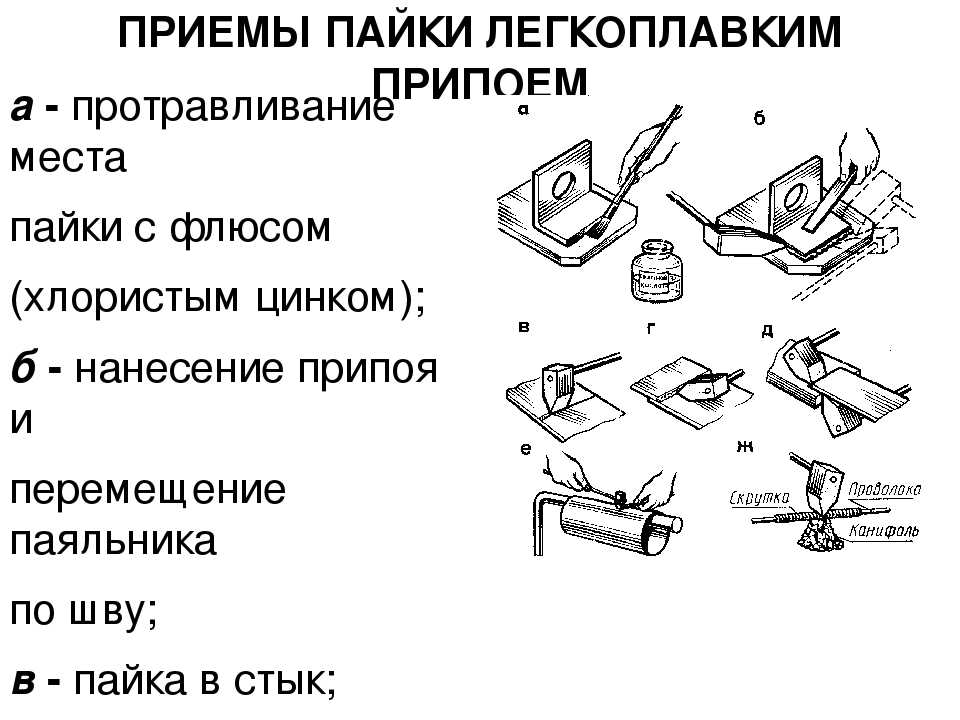

Некоторые особенности процесса

Рекомендуем также обратить внимание на несколько правил, которые помогут сделать качественную пайку проводов своими руками. Проверьте жало паяльника перед началом работы. Оно должно быть чистым

Если же на нем присутствуют неровности, раковины, черный нагар, то такое жало нужно очистить, иначе оно не сможет нормально брать припой. Возьмите мелкий напильник, приставьте жало к нему под наклоном и зачистите, чтоб был виден блеск меди. Потом заново залудите его конец. В процессе работы иногда обращайте внимание на его состояние и старайтесь держать его в чистоте. Можно также пользоваться для очистки жала паяльника мелкой наждачной бумагой

Оно должно быть чистым. Если же на нем присутствуют неровности, раковины, черный нагар, то такое жало нужно очистить, иначе оно не сможет нормально брать припой. Возьмите мелкий напильник, приставьте жало к нему под наклоном и зачистите, чтоб был виден блеск меди. Потом заново залудите его конец

В процессе работы иногда обращайте внимание на его состояние и старайтесь держать его в чистоте. Можно также пользоваться для очистки жала паяльника мелкой наждачной бумагой

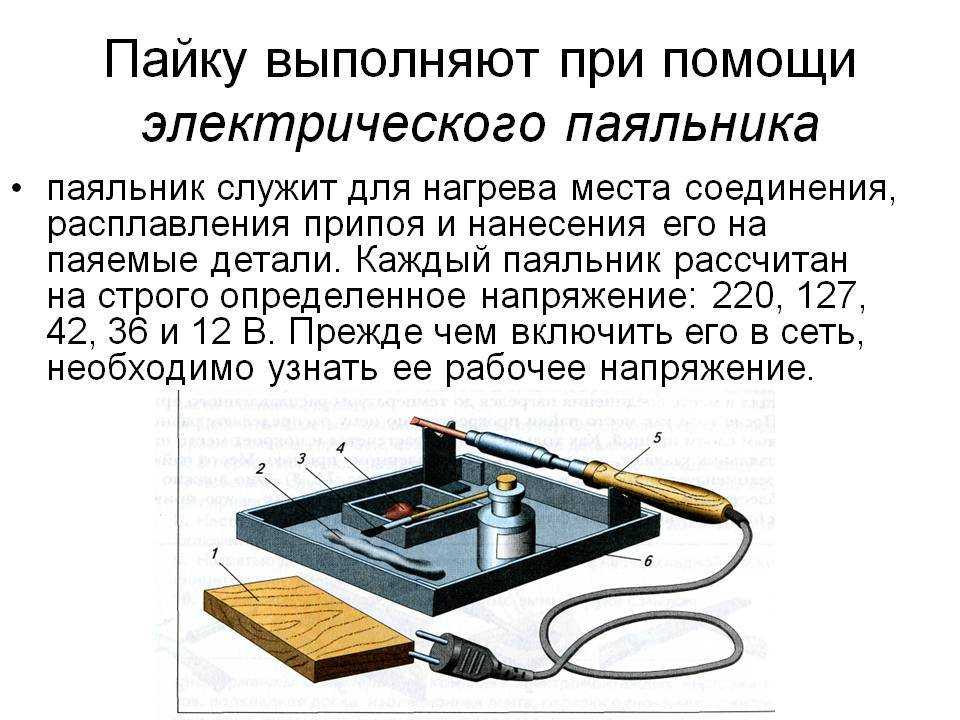

Проверьте жало паяльника перед началом работы. Оно должно быть чистым. Если же на нем присутствуют неровности, раковины, черный нагар, то такое жало нужно очистить, иначе оно не сможет нормально брать припой. Возьмите мелкий напильник, приставьте жало к нему под наклоном и зачистите, чтоб был виден блеск меди. Потом заново залудите его конец

В процессе работы иногда обращайте внимание на его состояние и старайтесь держать его в чистоте. Можно также пользоваться для очистки жала паяльника мелкой наждачной бумагой. Начинаем паять всегда с дальней от изоляции стороны жилы, так как она может оплавиться, нарушатся ее свойства, что недопустимо

Аккуратно скручивайте соединения пассатижами, без лишних усилий, так чтобы не обломать жилы, особенно это относится к алюминиевой электропроводке, которая особенно ломкая

Начинаем паять всегда с дальней от изоляции стороны жилы, так как она может оплавиться, нарушатся ее свойства, что недопустимо. Аккуратно скручивайте соединения пассатижами, без лишних усилий, так чтобы не обломать жилы, особенно это относится к алюминиевой электропроводке, которая особенно ломкая.

Перед нанесением припоя, даже на соединение медных проводов, попробуйте очистить поверхность жилы ножом до блеска, увидите, что припой наносится гораздо проще. Это касается как медных, одножильных и многожильных, так и алюминиевых проводников.

Не забывайте в конце работы тщательно изолировать места соединения. Следует использовать для этих целей хлопчатобумажную либо поливинилхлоридную изоляцию. Обмотайте ими места скруток таким образом, чтобы изоляция заходила на несколько сантиметров от оголенного места.

Не смотря на то, что пайка не является супер быстрым способом, она обеспечивает хорошее качество соединения. А все что описано, в комплексе, поможет вам повысить безопасность выполнения работы, а также увеличит срок службы и надежность электрической проводки.

Напоследок рекомендуем вам просмотреть видео, в которых подробно рассмотрены технологии пайки электропроводки в распредкоробках:

Использование газовой горелки

https://youtube.com/watch?v=RhOeWHLe_DM

Применение специального паяльника для труб

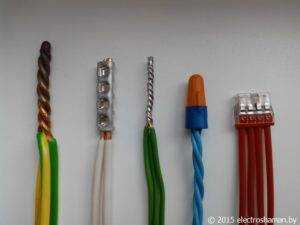

Виды соединений

Распредкоробка предназначена для соединения электропроводов

Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

с помощью клеммных колодок;
при помощи пружинных клемм;
при помощи пластиковых колпачков;
с помощью опрессовки гильзами;
пайка;
скрутка;
зажимами «орех»;
при помощи болтов.

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Пайка меди в домашних условиях

Мягкие металлы довольно сложно поддаются термической обработке. Пайка меди, латуни и бронзы в домашних условиях чаще всего выполняется твердым припоем, хотя иногда используются специальные пасты.

Медь – один из древнейших металлов, который используется людьми для создания различных украшения, приспособлений и коммуникаций. Характеризуется высокой пластичностью и розовато-красным цветом, иногда с золотистым оттенком. В домашнем хозяйстве медь наиболее часто применяется в водопроводных трубах, в отоплении, т. к. она не поддается коррозии и устойчива к перепадам температур.

Фото — медные соединения

Существует множество видов пайки, для меди применяется капиллярная. Она позволяет максимально аккуратно и прочно соединить две части трубопровода или радиодеталей. Также это термическое воздействие делится на:

Высокотемпературная пайка характеризуется более высокой прочностью шва

Помимо этого она позволяет обеспечить соединению термоустойчивость, что очень важно для различных коммуникаций. Но при этом, этот вид работ не используется на резьбовых соединениях

Для проведения такой пайки требуется специальное оборудование – горелка с пьезоподжигом и ацетилом, пропаном.

Фото — медные элементы

Низкотемпературная используется при работе с мягкими припоями (пастями, гелями). Главное достоинство этой методики – простота и легкость проведения работ. Проводится при температуре ниже, чем 425 градусов, поэтому спайка может производиться даже паяльником. Он заключается в том, что под воздействием определенной температуре припой, нанесенный на зазор между деталью и соединяемым участком, расширяется, закрывая собой зазор.

Фото — процесс пайки

Также есть одно важное правило, которое нельзя нарушать ни в коем случае. Пайка меди и алюминия, или алюминия с латунью строго запрещена

Она выполняется для электрических проводов, например, если нужно разветвить проводку в старых домах. Это запрещено из-за разности линейного теплового расширения металлов и вероятности короткого замыкания в месте стыка.

Соединение при помощи болтов

Соединение при помощи болтов- простой и
эффективный вариант соединения электрических проводов. Все что
нужно, это иметь под рукой болт необходимой длины, 3-4 шайбы и
гайку.

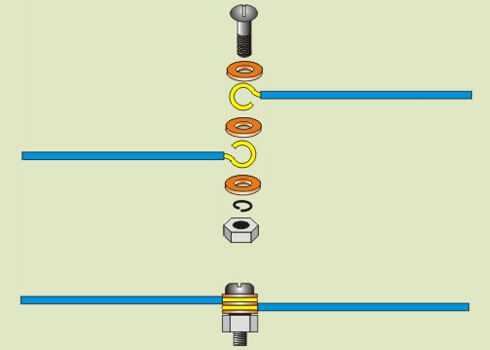

Процесс создания соединения тривиален:

на резьбу болта надевается шайба,
накручивается зачищенная жила,
ставиться еще одна шайба,
накручивается еще одна жила,
устанавливается следующая шайба (как показано на схеме
выше),
в конце концов, болт тщательно закручивается гайкой и
изолируется.

Внимание!Гайки закручиваются по часовой
стрелке, значит направление кольца должно быть тоже по часовой
стрелке, дабы кольцо не разошлось. Соединить таким методом можно от 2 до 6 проводов, для этого
необходимо взять больший по длине болт и побольше шайб

Применяется
в основном для зануления и заземления проводников в
распределительных щитах и подстанциях

Соединить таким методом можно от 2 до 6 проводов, для этого
необходимо взять больший по длине болт и побольше шайб. Применяется
в основном для зануления и заземления проводников в
распределительных щитах и подстанциях.

Преимущества:

высокая надежность соединения;
простота и минимум денежных затрат;
можно соединять алюминиевые и медные жилы.

Недостатки:

большой расход изоляционного материала;
нужна надежная изоляция;
из за больших габаритов соединения не применяется для
квартирных распределительных коробок.

Пайка с помощью тигля и горелки

При больших объемах работ имеет смысл выполнять их при помощи тигля, который представляет собой полый металлический цилиндр с ручкой, заполненный расплавленным припоем. Тигель может выполняться как насадка на мощный паяльник или нагреваться при помощи газовой горелки (Рисунок 6).

Рисунок 6. Электрический и газовый тигли для пайки проводов

Большой объем металла в тигле не позволяет ему быстро остывать, поэтому нагретым тиглем можно спаять последовательно несколько скруток. Основное достоинство такого способа пайки в том, что облуживание и спайка скрутки происходит практически мгновенно, когда покрытые флюсом проводники опускаются полностью в ванну с припоем.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

сварочный аппарат на 24В мощностью от 1 кВт;
флюс;
угольный электрод;
защитные средства (перчатки, маску/очки).

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

счистить с концов проводов примерно по 5 мм изоляции;
вставить провода в зажим и затянуть винтом.

Болтовые соединения

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Сварка. Соединение проводов сваркой.

Соединение проводников сваркой дает монолитный и надежный контакт, поэтому она широко применяется при электромонтажных работах.

Сварку выполняют по торцам предварительно зачищенных и скрученных проводников угольным электродом при помощи сварочных аппаратов мощностью около 500 Вт (для сечения скруток до 25 мм2). Ток на сварочном аппарате выставляется от 60 до 120 А в зависимости от сечения и количества свариваемых проводов.

Из-за относительно малых токов и низкой (по сравнению со сталью) температуры плавления процесс происходит без большой ослепительной дуги, без глубинного прогрева и разбрызгивания металла, что позволяет использовать вместо маски защитные очки. При этом могут быть упрощены и другие меры безопасности. По окончании сварки и остывании провода оголенный конец изолируется с помощью изоленты или термоусадочной трубки. После небольшой тренировки с помощью сварки можно довольно быстро и качественно выполнить соединения электрических проводов и кабелей в системе электроснабжения.

При сварке электрод подносится к свариваемому проводу до касания, потом отводится на небольшое расстояние (ОД—1 мм). Полученная при этом сварочная дуга оплавляет скрутку проводов до образования характерного шарика. Касание электрода должно быть кратковременным для создания нужной зоны оплавления без повреждения изоляции провода. Большую длину дуги делать нельзя, так как место сварки получается пористым из-за окисления в воздушной среде.

В настоящее время сварочные работы по соединению электрических проводов удобно выполнять инверторным сварочным аппаратом, так как он имеет небольшие объем и вес, что позволяет электромонтажнику работать на стремянке, например под потолком, повесив сварочный инверторный аппарат себе на плечо. Для сварки электрических проводов используют графитовый электрод, покрытый медью.

В соединении, полученном методом сварки, электрический ток течет по монолитному однотипному металлу. Разумеется, и сопротивление подобных соединений оказывается рекордно низким. Кроме того, такое соединение обладает прекрасной механической прочностью.

Из всех известных способов соединения проводов ни один из них по долговечности и проводимости контакта не сравнится со сваркой. Даже пайка разрушается со временем, так как в соединении присутствует третий, более легкоплавкий и рыхлый металл (припой), а на границе разных материалов всегда существует дополнительное переходное сопротивление и возможны разрушающие химические реакции.

Способы соединения проводов

Скрутка

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Опрессовка

Инструмент для опрессовки

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Для соединения проводов по методу сварки нужно подготовить следующее:

сварочный аппарат на 24В мощностью от 1 кВт;
флюс;
угольный электрод;
защитные средства (перчатки, маску/очки).

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Работа выполняется в два простых шага. Нужно сделать следующее:

счистить с концов проводов примерно по 5 мм изоляции;
вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Работа выполняется в следующем порядке.

Второй шаг

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Методика использования УЗО

Самозажимные соединения

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Ваги для соединения проводов

Одним из очень важных этапов при монтаже электропроводки является соединение проводов в распределительных коробках

Очень важно сделать соединение в распредкоробке надежным, т.к. впоследствии доступ в нее может оказаться затрудненным, тем более, что в некоторых современных домах ответвительные коробки полностью заштукатуривают

Существует несколько различных способов соединения проводов: обычная скрутка со слоем изоленты (или термоусадкой), скрутка со сваркой концов, скрутка с СИЗ (наконечник с пружиной), соединение при помощи зажимов Wago.

Какой из этих способов лучше, споры идут давно. Многие приводят различные документы и нормативы, где написано, что соединения должны выполняться методом сварки. Однако данное правило справедливо для алюминиевых проводов, которые сейчас практически нигде не применяются. Для меди надежность сварки вызывает некоторые сомнения, хотя это все равно лучше, чем обычная скрутка с изолентой.

Если вы все же решили соединить провода при помощи скрутки с изолентой, то лучше используйте термоусадочную трубку, а уже ее обматывайте небольшим слоем изоленты. Наиболее оптимальными, на мой взгляд, является соединение при помощи СИЗ (соединительный изолирующий зажим) или Wago.

То, что мы видим после штукатурки стен:
