Фильтр-осушитель кондиционера: конструктивные особенности и замена

Замена фильтрующего элемента ресивера-осушителя кондиционера — Хендай Солярис

В случае ремонта или замены элементов системы кондиционирования, если
система кондиционирования находилась в открытом состоянии (были сняты
какие-то узлы, разрушены трубопроводы и т.п.), фильтрующий элемент
ресивера-осушителя (картридж) подлежит обязательной замене. Без этого
после заправки системы хладагент не будет осушаться и внутри системы
могут образоваться кислоты, которые разрушат детали кондиционера
изнутри.

1. Снимите аккумуляторную батарею (см.Снятие
и установка аккумуляторной батареи).

2. Удалите хладагент из системы кондиционирования (см.Удаление
хладагента из системы кондиционирования)

3. Снимите конденсор (см.Замена
конденсора).

ПРИМЕЧАНИЕ

В зависимости от варианта исполнения ресивера отверстие для замены
фильтрующего элемента может быть закрыто заглушкой со стопорным
кольцом или резьбовой пробкой.

4. Если отверстие для замены фильтрующего элемента закрыто заглушкой со
стопорным кольцом, то с помощью съемника снимите кольцо.

5. Извлеките заглушку. Для этой цели можно накрыть заглушку обтирочной
тканью и подать в отверстие для подсоединения трубопроводов сжатый
воздух.

6. Извлеките из корпуса ресивера сетчатый фильтр и старый картридж.

7. Если отверстие для замены фильтрующего элемента закрыто резьбовой
пробкой, то выверните ее шестигранным ключом…

8. …и выньте из ресивера.

9. Извлеките из корпуса ресивера сетчатый фильтр и старый картридж.

ПРЕДУПРЕЖДЕНИЕ

Если на поверхности картриджа обнаружены частицы алюминия или
пластика, значит, разрушилась насосная часть компрессора. Замена
только картриджа в этом случае не даст положительного результата.
Потребуется замена компрессора с промывкой системы. Эта достаточно
трудоемкая процедура может быть выполнена только в
специализированном сервисном центре с использованием специального
технологического оборудования.

10. Распечатайте герметичную упаковку и установите в ресивер новый
картридж.

ПРЕДУПРЕЖДЕНИЕ

Приобретая новый фильтрующий элемент (картридж), убедитесь, что он
хранился в герметичной упаковке. Фильтрующий элемент, хранившийся
без упаковки, для использования не пригоден, даже если он совершенно
новый и чистый.

11. Смажьте уплотнительные кольца заглушки чистым маслом для
компрессора.
Вверните заглушку в ресивер.

12. Если отверстие было закрыто заглушкой со стопорным кольцом, то
установите заглушку в ресивер и зафиксируйте ее стопорным кольцом.
Убедитесь, что стопорное кольцо полностью вошло в проточку корпуса.

13. Установите конденсор в порядке, обратном снятию.

14. Заправьте систему кондиционирования хладагентом в специализированном
центре по обслуживанию автомобильных кондиционеров.

   ..

331


333






..

Компрессор автокондиционера

Поршневые компрессоры автокондиционера имеют один и более поршней, объединенных по разным схемам: в ряд, соосно друг другу, горизонтально опозитно (поршни направлены в разные стороны) или V-образно. Большинство используемых в настоящее время компрессоров автокондиционера имеют несколько поршней, которые приводятся в движение «качающей шайбой», которая насажена на вал компрессора. При вращении вала, качающаяся шайба перемещает поршни в осевом направлении, заставляя их сжимать хладагент.

При работе автомобильного кондиционера, компрессор «отбирает» от двигателя от 1,5 до 15 л.с.мощности.

Смазка трущихся частей компрессора осуществляется специальным компрессорным маслом, которое циркулирует в системе, растворенное в хладагенте. Марка масла зависит от используемого в системе хладагента. Для каждого конкретного типа компрессора рекомендован свой перечень масел компрессорных масел

Принцип работы устройства

Все представленное на рынке оборудование в зависимости от технологии удаления влаги можно разделить на три большие группы:

• Конденсационный рефрижераторный или адсорбционный прибор. Внутри установки смонтирована рефрижераторно-компрессорная машина с холодной поверхностью. С помощью вентилятора воздух засасывается из помещения, проходит через систему фильтров и подается в рефрижераторный осушитель сжатого воздуха. Проходя по теплообменнику, воздушные массы охлаждаются до температуры конденсации водяных паров. Избыточная влага в виде капель стекает по поверхности и отводится в специальный приемник, либо выводится на улицу. Потоки после испарителя поступают в подогреватель и подаются обратно в помещение. Приборы очень эффективны, достаточно быстро справляются с осушением воздуха в больших помещениях.
• Ассимилирующая установка. Конструктивно прибор состоит из двух узлов. В первом происходит засасывание воздуха с избыточной влажностью из помещения и вывод его на улицу. Вторая часть агрегата работает на забор и осушение воздушных масс с улицы. Обеспечивается хороший воздухообмен, но установки потребляют очень много электроэнергии. Помимо работы вентиляторов, необходимо питать установки по осушению и подогреву уличного воздуха. Для цехов и помещений со стабильно высоким уровнем влажности содержание такого прибора будет затратным.
• Конденсаторы. Принцип действия осушителя похож на работу кондиционера, но отвода тепла в нем не происходит. Избыточная влага внутри установки конденсируется на холодной поверхности и стекает по специальным отводам. Осушенный воздух проходит через теплообменник и нагревается до комнатной температуры. Такой прибор подходит для использования в помещениях большой площади. При его работе очень быстро прогревается входящий воздух, и в маленькой комнате становится жарко.
• Адсорбционный осушитель сжатого воздуха на сегодняшний день является наиболее востребованным для предприятий и организаций. В быту такие установки почти не используются. При выборе агрегата учитывают температуру и влажность воздуха в помещении, его объем.

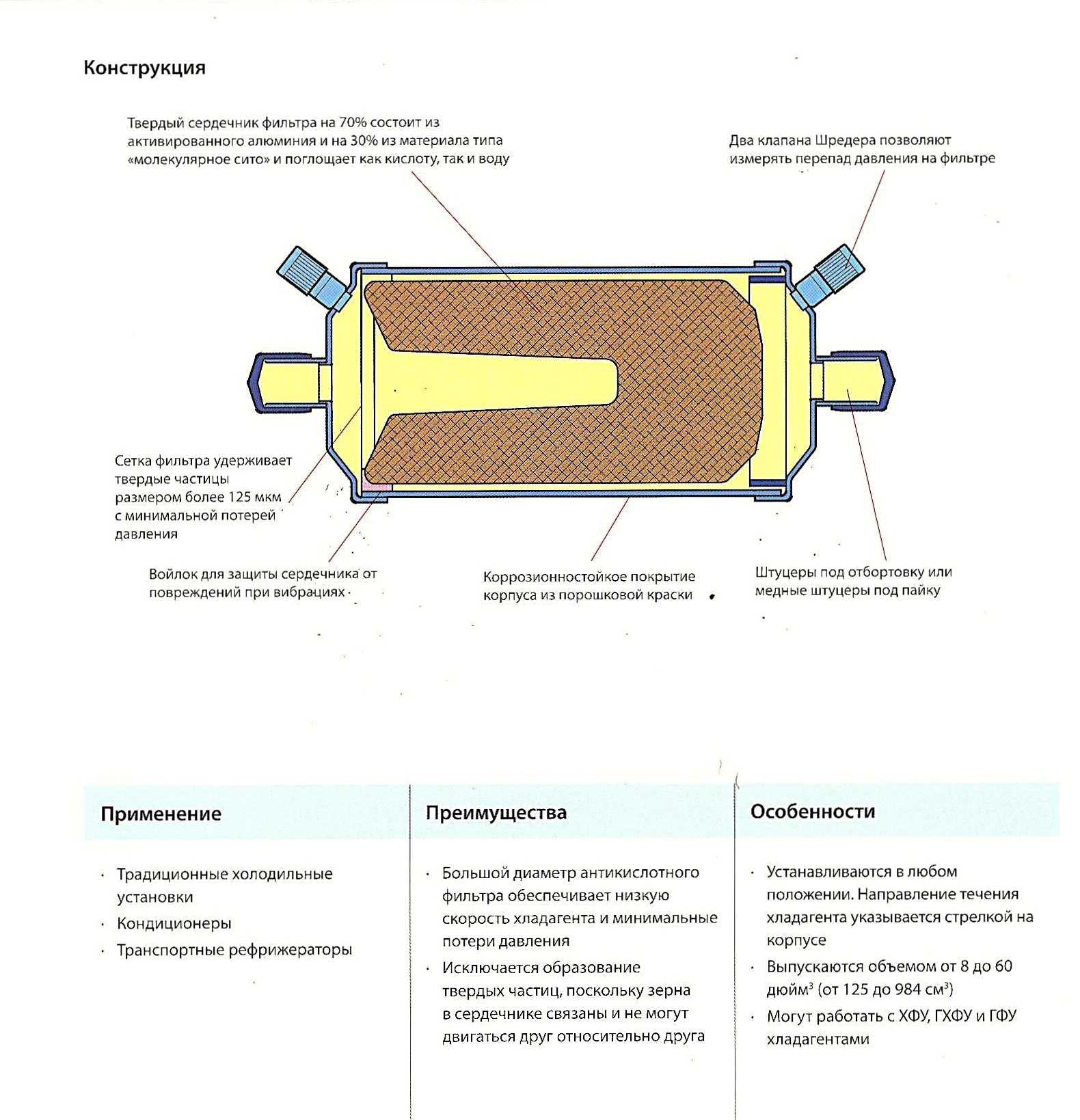

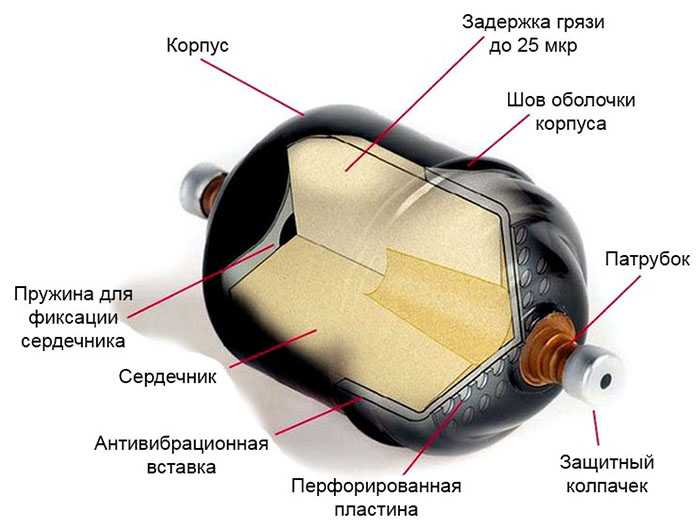

Устройство ФОК

Чтобы яснее представить себе этот прибор, нужно «заглянуть» ему внутрь. Обычно это небольшой отрезок трубки, длина которой варьируется в пределах 80-170 миллиметров, а величина диаметра колеблется от 16 до 30 миллиметров. С обеих сторон трубка закатана для герметичности. Внутри этого патрона находятся две мелкие сетки, между которыми присутствуют гранулы адсорбента. Гранулы имеют небольшие размеры – около 2-3 миллиметров и представляют собой синтетический цеолит. Данное вещество известно своей способностью впитывать и отдавать влагу.

Сетка на входе имеет несколько большие ячейки, чтобы гранулы адсорбента не смогли проникнуть внутрь конденсатора. На выходе сетка имеет меньшие размеры ячеек, чтобы можно было очистить хладагент от механических твердых частиц. ФОК также могут иметь не один, а два входа. Предназначение второго – сервисное. То есть второй вход служит для усиления процессов вакуумирования контура кондиционера . Использование только одного входа также возможно, но тогда процесс вакуумирования проходил бы очень медленно.

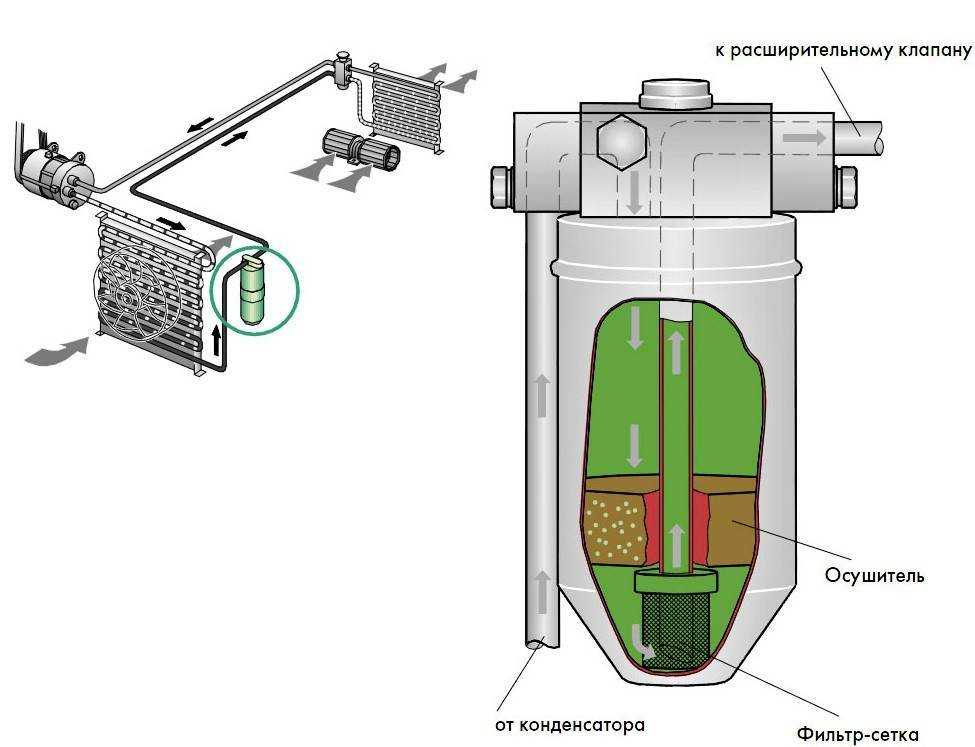

Особенности конструкции ресивера-осушителя

Своими полезными качествами прибор во многом обязан техническим особенностям конструкции.

В состав устройства входят:

• бачок,
• фильтрующий элемент,
• заборная трубка,
• устройство для удаления влаги.

У некоторых моделей предусмотрено небольшое смотровое окошко. Через такое окошко можно контролировать, в каком состоянии на данный момент находится хладагент и не требуется ли ему замена.

Принадлежность к определенной категории моделей может повлиять на конструкцию прибора и наличие в ней дополнительных технических элементов. Среди таких них — датчики давления.

Важная часть ресивера — абсорбент. В качестве абсорбента могут применяться:

• активная окись алюминия,
• силикагель,
• цеолиты NaA.

Абсорбент работает по простой схеме: он удерживает молекулы воды, и хладагент не засоряет ее.

Принцип работы автомобильного кондиционера такой же, как у обычного бытового холодильника, отличие лишь в конструктивных особенностях. Существует ошибочное мнение, что кондиционер «вырабатывает» холод, это далеко не так. Автокондиционер осуществляет «перенос» тепла-холода в пространстве(из салона автомобиля наружу).

Рассмотрим самый распространенный вариант кондиционера:

Система кондиционера герметична, заполнена фреоном(хладагентом) и специальным компрессорным маслом.

При нажатии в салоне кнопки включения авто кондиционера, электромагнитная муфта компрессора(1) притягивает прижимной диск (3) к шкиву компрессора(2), который связан с коленчатым валом двигателя автомобиля ременным приводом. Таким образом компрессор начинает работать. Компрессор сжимает газообразный фреон и гонит его в конденсатор(4) по трубопроводу. При сжатии фреон сильно нагревается, охлаждение его происходит в конденсаторе с помощью вентилятора(5).

Из конденсатора жидкий и охлажденный фреон поступает в ресивер-осушитель, где происходит его очистка от продуктов износа компрессора, влаги, грязи и прочих примесей. В некоторых моделях кондиционеров на ресивере-осушители имеется смотровое окно(9), через него можно визуально оценить степень заполненности системы кондиционера фреоном.

Далее фреон поступает к ТРВ( терморегулирующий вентиль)(10), который регулирует количество поступающего жидкого фреона в испаритель(12). В испарителе фреон переходит в газообразное состояние и при этом сильно охлаждается, охлаждая и испаритель.

Воздух, подаваемый вентилятором испарителя (13) (часто называемый «вентилятор печки»), проходя через испаритель, охлаждается и подается в салон автомобиля. Далее, из испарителя, все еще холодный фреон попадает снова в компрессор. Процесс циклически повторяется.

Часть системы от компрессора до ТРВ называется магистралью высокого давления(ВД), часть от испарителя до компрессора – магистралью низкого давления (НД).Давление в магистрали ВД в момент работы компрессора 7-15 атмосфер, а в аварийных ситуациях до 30. Давление в магистрали НД около 1-2 атмосфер. При выключенном кондиционера давление в обеих магистралях уравнивается и равняется примерно 5 атм.

Симптомы и причины неисправности осушителя автокондиционера

Как заправить кондиционер фреоном самому особенности и потери хладагента Если наблюдается снижение эффективности работы автокондиционера, происходят частые отключения компрессора, обмерзание исходящих шлангов, фильтра, значит, пора менять осушитель. Причиной выхода его из строя может являться не соблюдение технологии заправки автокондиционера, неграмотное обслуживание, ремонт системы

Чтобы избежать дорогостоящего ремонта системы кондиционирования, следует не экономить на услугах профессионалов (заправка, обслуживание, ремонт), на оригинальных комплектующих, а также очень важно своевременно выполнять замену фильтра-осушителя. Специалисты рекомендуют менять осушитель автокондиционера один раз в год, либо при каждом открывании контура циркуляции хладагента

Если не производить замену осушителя длительное время, это обязательно приведет к существенным дефектам в системе кондиционирования

Для наших условий оптимальное время замены фильтра-осушителя — 18 месяцев или 20 тысяч километров пробега. Своевременная замена осушителя — правильное, бесперебойное функционирование автокондиционера, продление срока его работоспособности

Если не производить замену осушителя длительное время, это обязательно приведет к существенным дефектам в системе кондиционирования. Для наших условий оптимальное время замены фильтра-осушителя — 18 месяцев или 20 тысяч километров пробега. Своевременная замена осушителя — правильное, бесперебойное функционирование автокондиционера, продление срока его работоспособности.

Ресивер — осушитель

это элемент, который обеспечивает очистку, удаление влаги и накопление хладагента. Кроме того служит резервуаром для сбора хладагента, поступившего из конденсатора.Устанавливается на линии выского давления, между выпускным патрубком конденсатора и впускным патрубком терморасширительного вентиля. Применяется в системах кондиционирования воздуха с расширительным клапаном. Вода, которая может попасть в систему автокондиционера может замерзнуть и затруднить движение хладагента в магистрали, что, кроме отсутствия охлаждающего действия испарителя, может послужить причиной выхода из строя и поломки компрессора. Кроме того, вода и хладагент, вступив в рекцию, могут образовать коррозионно опасные кислотные соединения, что отрицательно скажется на работе элементов автокондиционера и заметно уменьшит срок службы системы кондиционирования.

Ресивер — осушитель состоит из бачка, фильтрующего элемента (адсорбента), устройства для удаления влаги, заборной трубки, а также на некоторых моделях имеется смотровое окошко для контроля за уровнем и состоянием хладагента в системе\Схема 1\. На корпусе ресивера-осушителя могут устанавливаться датчики давления. Адсорбент имеет пористую кристаллическую структуру, мельчайшие поры соединены узкими каналами, поэтому в полость пор проникают лишь те молекулы, размер которых меньше диаметра канала. Поэтому вся активная поверхность и объем пор используются для удержания молекул воды и не засоряются прочими веществами с более крупными молекулами (в частности фреоном и маслом).

В качестве адсорбентов используются: силикагель, активная окись аллюмининя, цеолиты NaA, NaAm. В системе с хладагентом R-134a в качестве осушителя используют цеолит ХН-9.

На некоторых моделях ресиверов-осушителей может находиться предохранительный клапан с плавкой вставкой. При повышении температуры ресивера до 90-100 градусов вствка плавится и весь хладагент выпускается в атмосферу.

Аккумулятор.

В системах кондиционирования воздуха с расширительной трубкой используется аккумулятор, который располагается между испарителем и компрессором. Служит для доиспарения хладагента и защиты компрессора от попадания жидкого фреона в компрессор, таким образом аккумулятор предотварщает гидроудар. Кроме того аккумулятор, как и ресивер — осушитель выполняет функции осушения и фильтрации хладагента. На корпусе аккумулятора могут устанавливаться датчики низкого давления\Схема 2\.

Зарубежные производители рекомендуют производить замену ресивера осушителя и аккумулятора не реже чем через 70 000 миль пробега или 5-6 лет эксплуатации автомобильного кондиционера. Отечественные производители, учитывая условия эксплуатации и обслуживания автомобилей в нашей стране — не реже 1 раза в 18 месяцев или через каждые 20 000 км пробега.

Принцип действия

Попадая в осушитель, хладагент проходит через перфорированную панель, очищаясь от крупных частиц грязи. Затем проходит фильтрацию от мелкодисперсных частиц, попадает в осушитель, где из воды, газа адсорбируются молекулы воды, другие вещества и очищенный выходит из устройства.

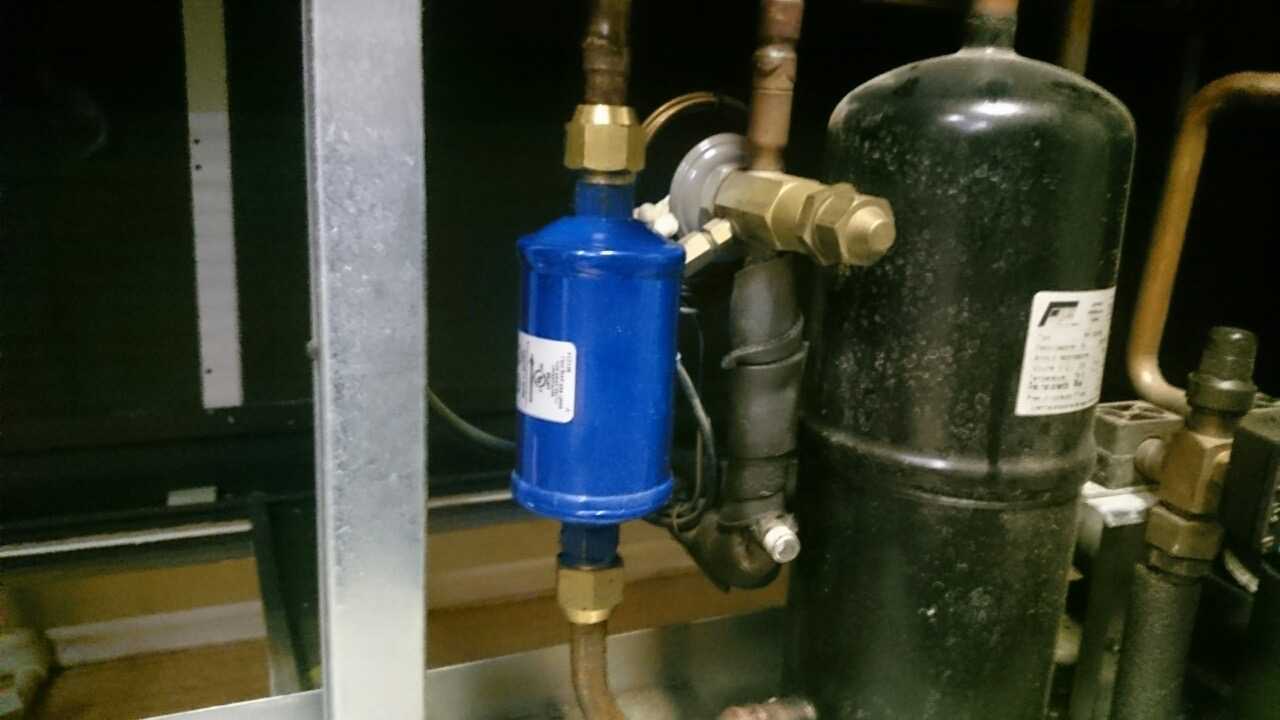

Устанавливается на жидкостном участке фреонового контура перед терморегулирующим вентилем для защиты от воды, грязи, льда (в холодное время года). Перед компрессором на газовом участке магистрали устанавливаются осушители для удаления кислот из системы, предотвращая перегорание теплообменника.

Фильтр на жидкостном участке должен быть меньше расположенного на газовом отрезке, чтобы свести к минимуму падение давления. Направление правильного расположения указывает стрелка на корпусе, направление которой должно соответствовать движению фреона в системе.

Почему быстро уходит фреон из кондиционера

Самая распространенная проблема системы кондиционирования – это быстрая утечка хладагента. В процессе работы фреон частично расходуется испаряясь. Соответственно, через некоторое время потребуется заправка кондиционера хладагентом. Эксплуатируя автомобиль в нормальном режиме, испаряться фреон до критических значений будет раз в 2 года (или чаще, в зависимости от автомобиля). Если система кондиционирования расходует хладагент гораздо быстрее, необходимо искать причину неисправности.

Наиболее частой причиной быстрого ухода фреона из кондиционера является механическое повреждение одного из трубопроводов. Если в нем образовалась трещина, из нее будет выходить хладагент. В большинстве случаев трубопроводы выполняются алюминиевыми. Металл, подвергаясь воздействиям внешней среды, портится и образуются течи. Наиболее часто данная проблема возникает в машинах, в которых предусмотрена система кондиционирования для пассажиров заднего дивана. Трубопровод у них, в том числе, проходит под днищем машины, то есть располагается в особо агрессивной среде.

Помимо течи в металлической части трубопровода, она может возникнуть и в зоне резиновых накладок – в местах соединения с элементами системы. Причиной тому является образование трещин на резине. Чаще всего такая проблема наблюдается у старых автомобилей.

Также быстро уходить фреон из кондиционера может по причине неисправности самих элементов системы. Например, типичной проблемой является пробой испарителя или сальника компрессора. Повреждены могут быть и другие элементы системы.

Эксплуатация кондиционера зимой

Работа кондиционера в зимний период имеет свою специфику. Укажем основные неполадки, которыми чревата работа кондиционера зимой.

Эксплуатация кондиционера зимой чревата осложнениями

Кондиционер булькает зимой: подобный звук издает неслившийся конденсат в дренажной трубке, если туда попал воздух. Для устранения достаточно изменить угол изгиба трубки.

Подобные же звуки возникают, если в системе образовались воздушные пробки. Эту проблему самостоятельно не решить: надо вызывать мастера сервисной службы.

Дует из кондиционера зимой – при сильном ветре воздух с улицы попадает в квартиру либо через дренажный шланг, либо через отверстие, через которое проходят трубы. На зиму дренажный шланг (если, конечно, кондиционер не будет использоваться) затыкают тампоном, отверстия можно запенить. Универсальный способ — прикрытие кондиционера с улицы полиэтиленовой плёнкой.

Не включается кондиционер зимой: чаще всего причина — поломка компрессора. Переохлажденная смазка не обеспечила достаточной лубрикации трущихся частей и компрессор заклинило. Ждите лета: может, когда прибор прогреется, компрессор заработает вновь.

Когда из кондиционера дует

Не работает кондиционер зимой иногда и из-за образования ледяной пробки в дренажной системе. Опять-таки для устранения проблемы либо придётся ждать лета, либо вызывать специалиста сервисной службы.

В любом случае хлопот эти проблемы принесут немало. Поэтому ставить эксперименты: включится ли кондиционер зимой или нет, ради досужего любопытства не стоит.

Можно ли устанавливать кондиционер зимой?

Эксперты не советуют. Но зимой ритейлеры сбрасывают до 50% с цены сплит-систем, поэтому соблазн купить кондиционер зимой велик.

Установка кондиционера зимой

Ряд предприятий берется за монтаж кондиционеров зимой. Но при этом, все равно, температура наружного воздуха не должна быть ниже -7ºС, а запускать фреон даже при такой температуре в систему рискованно: могут образоваться микротрещины в охладительном контуре.

Поэтому весной, после зимнего монтажа кондиционера, надо пригласить специалистов сервисной службы для проверки герметичности контура.

Конечно, вышесказанное не относится к моделям, оснащенным приборами для зимнего пуска, и конструкциям, рассчитанным на включение кондиционера на обогрев зимой (см. статью «Зимний комплект для кондиционера: чтобы сплит-система стала всесезонной»).

Как проверить кондиционер зимой: работает или нет после монтажа? – Не иначе, как только используя аппаратуру для зимнего пуска кондиционера. Если ее нет, то ждать до весны.

Работа автокондиционера

Сегодня невозможно представить современный автомобиль без кондиционера. Они проектируются как на автомобилях представительского класса, так и на микролитражках. Даже отечественные автопроизводители всерьез занялись этим вопросом!

Необходимость комфортной температуры сложно переоценить. Вы стояли когда-нибудь в многочасовой пробке под палящим солнцем, в летний зной? Если да, то необходимость данной опции подтвердите без колебаний.

Также думали и первые изобретатели автомобилей. Кроме, собственно, комфорта и микроклимата, работа кондиционера влияет и на безопасность – жара и духота отвлекает водителя от дороги.… Впрочем, всё по-порядку…

 Из истории автокондиционера

Идея повысить комфорт внутри автомобиля витала в головах автостроителей с момента изобретения автомобиля. Однако все предлагаемые на тот момент системы терпели крах.

Система трубопроводов для циркуляции воздуха, скрытые вентиляторы, принудительные воздухозаборники и даже кубики льда на специальном поддоне…

Каких только экзотических систем не проектировалось и не внедрялось, однако ничего из предлагаемого нормально не работало, или было неэффективно…

Поиски продолжались до момента изобретения компрессорных систем охлаждения. Первым автомобилем, снабженным прообразом современной системы кондиционирования считается Паккард 1939 года.

Системе было далеко до идеала – для того, чтобы «охладиться» приходилось проделывать целый ряд манипуляций.  Нужно было остановить автомобиль, заглушить двигатель, подключить «кондиционер», завести двигатель, отрегулировать воздушный поток, «охладиться», заглушить двигатель, отключить систему, завести двигатель и продолжить путь.

Впечатляет? Однако принцип стал популярен, а начало положено. Дальнейшее развитие систем кондиционирования автомобиля было лишь делом техники и времени.

Уже в 1941 году Кадиллак выпускает партию в 300 автомобилей с кондиционерами, работающими по привычной нам схеме. В 60-х годах количество «комфортных» автомобилей исчислялось тысячами, а в 80-х уже миллионами.

Влияние температуры воздуха в салоне на самочувствие водителя

Автопроизводители, как известно, уделяют большое внимание научным исследованиям. Выяснено, что наиболее комфортная для водителя и пассажиров температура воздуха в салоне — 18-20°С, а влажность – в пределах 30-70%. Отклонение от данных показателей считается небезопасным

Так, при +10-15°С следует переохлаждение тела. При +25°С утомляемость и рассеянность значительно увеличиваются, может клонить в сон

Отклонение от данных показателей считается небезопасным. Так, при +10-15°С следует переохлаждение тела. При +25°С утомляемость и рассеянность значительно увеличиваются, может клонить в сон.

При +30°С и выше  — нарушение координации движений, замедление реакции, логические ошибки при управлении транспортным средством и анализе дорожной обстановки.

Способ замены

При наличии достаточного опыта и оборудования можно произвести замену самостоятельно. Если же опыта и инструментов недостаточно, лучше обратится к специалистам, поскольку даже небольшое количество воздуха, попавшего в систему, может вывести из строя весь агрегат.

Перед заменой нужно удалить хладагент. Сделать это можно с помощью специальной установки.
Затем следует отключить автомобиль от электроснабжения, отсоединив клемму.
Отключить все клеммы, подходящие к фильтру.
Далее, нужно отключить подающую и обратную магистрали. После отключения нужно закрыть магистрали, чтобы исключить попадание в них мусора.
Теперь можно открутить все крепления, которыми осушитель крепится к автомобилю, и достать его.
Для дальнейшей работы нам понадобится новый осушитель кондиционера для автомобиля, в его инструкции должен быть указан способ добавления масла в систему

Оно добавляется либо непосредственно в сам стакан, либо подмешивается при заправке фреона.

Теперь нужно заменить все уплотнительные кольца на новые, они могут идти в комплекте с фильтром, либо их нужно приобретать отдельно.
Установите на место новый осушитель (важно, чтобы упаковка была герметичной, поскольку при нарушенной упаковке абсорбент будет набирать влагу из воздуха, что значительно снизит период его эксплуатации) и прикрутить все магистрали на свои места, после чего прикрутить крепление к автомобилю.
После этого подключим все отсоединённые клеммы и установим клемму на аккумуляторе.
Затем, после проверки крепления всех узлов, нужно завести двигатель автомобиля, поднять обороты мотора до 1500 об/мин, подсоединить заправочную станцию и приступить к заправке хладагента.
После заправки проверить все магистрали и узлы на предмет герметичности.
Если герметичность не нарушена, запускаем кондиционер и проверяем равномерность охлаждения испарителя.

Данный вид ремонта не является сложным, но его невозможно произвести без специализированного оборудования. Часть работ можно выполнить самому, а заправку лучше поручить специалистам.

Правила заправки кондиционера фреоном

Выбор фреона для заправки кондиционера

1. R-22. Это классический фреон для кондиционеров. Он зарекомендовал себя лучше всех остальных. Преимуществом этого газа является его низкая цена. При утечке его компоненты улетучиваются равномерно. Минусом данной разновидности хладагента является его губительное воздействие на озоновый слой.
2. R-410A. Это новая разновидность хладагентов. Фреон данного типа не разрушает озоновые слои атмосферы. Кондиционеры на этом фреоне работают с большей производительностью, так как он позволяет использовать большее рабочее давление. С его помощью можно существенно сэкономить на электричестве.
3. R-407C. Этот газ состоит из трех разновидностей хладагента: R-32, R-134A, R-125. Это также новый тип фреона, который щадит озон. Частично заправлять кондиционер этим газом не получится. Он не изотропен. Из-за этого сначала испаряются более легкие частицы газа. Поэтому следует полностью удалить компоненты газа из системы и начинать заправлять полностью сначала.

Обратите внимание! Фреон — это полностью безопасный газ. Заправка кондиционера своими руками в домашних условиях абсолютно безвредна для здоровья человека

Принцип действия

Деталь представляет собой металлический цилиндр длиной 80-170 мм, диаметром 16-30 мм. Размеры узла зависят от модели кондиционера, в который он вставляется. Корпус герметично запаян плазменной сваркой, чтобы предотвратить утечку хладагента. Поверхность обработана антикоррозийным составом. Для входа и выхода хладагента имеется два медных патрубка. Внутри корпуса установлены металлические или полиэфирные сетки. Между ними размещается сердечник, наполненный гранулами синтетического цеолита.

В некоторых моделях на входе устанавливается дополнительный патрубок. Его используют при вакуумировании системы. Одной стороной сердечник упирается в перфорированную пластину и антивибрационную вставку. Обратная часть фиксируется пружиной. На входе устанавливается сетка, предотвращающая попадание гранул цеолита в конденсатор. Диаметр частиц адсорбента 1,5-3 мм. На выходе стоит сетка с более мелкими ячейками. Ее назначение улавливать твердые вещества из фреона.

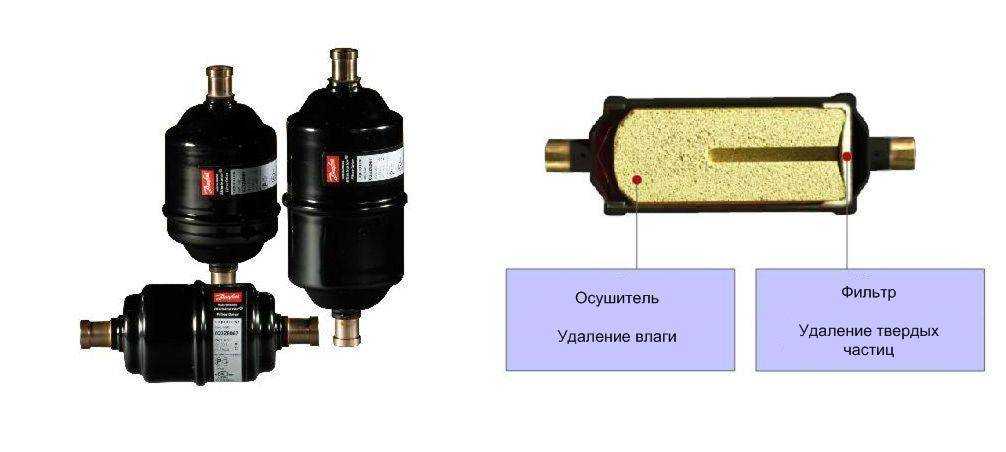

Разновидности конструкции ФОК

В качестве осушителя используются вещества с разной степенью впитывания влаги. При одинаковых параметрах корпуса разница в объеме удерживаемой жидкости достигает 30 г. Существует несколько типов ФОК:

• для монтажа на жидкостной линии;
• фильтр двунаправленного или Би-потока – устанавливается в любую сторону, имеет встроенные обратные клапаны;
• комбинированные варианты с ресивером;
• фильтр для участка всасывания, удаляющий кислоту.

Двунаправленный вариант предназначен для кондиционеров, работающих в режиме охлаждения и обогрева. В таких моделях обратные клапаны обеспечивают движение фреона от внешнего края к центру. Влага и частицы грязи задерживаются в фильтре независимо от направления потока.

Зачем нужен осушитель

Специальное оборудование для удаления избыточной влаги из воздуха помогает избежать множества проблем:

• коррозия металлических элементов. Когда влажность воздуха в рабочем цехе превышает установленные нормы, образуется большое количество конденсата на холодных металлических поверхностях машин, внутри движущихся механизмов. Постоянный контакт с водой приводит к быстрому развитию коррозии, поломкам;
• замыкание электрических контактов. Вода хорошо проводит ток, поэтому при повышении влажности воздуха возрастает риск замыканий и электротравм;
• порча продуктов питания. На больших оптовых базах влага может стать причиной крупных финансовых потерь, особенно во время дождей и весной. В таких условиях цена осушителя сжатого воздуха не сопоставима со стоимостью испорченных продуктов;
• появление грибка. Размножение микроорганизмов и плесени – это ухудшение санитарно-гигиенического состояния помещения, преждевременное разрушение строительных конструкций. Особенно активно грибок распространяется в условиях высокой влажности;
• порча упаковки. Картонные коробки, бумага при хранении во влажном воздухе очень быстро теряют форму и насыщенность красок. Как следствие, потеря товарного вида, уценка продукции, финансовые убытки;
• разрушение декоративной отделки. Краска, штукатурка и другие материалы при конденсации влаги растрескиваются, теряют свой эстетичный вид.

Покупка осушителя окупается быстро.
