Как самому снять сплит-систему без потери фреона

Возможные проблемы при самостоятельном снятии

Рассказ о том, как демонтировать кондиционер своими руками, следует начать с предупреждения о подводных камнях, ожидающих неподготовленного мастера. Вот что может случиться:

1. Утечка хладагента: улетучившийся в атмосферу фреон причиной экологической катастрофы не станет, этого бояться не нужно. Но и даром такое событие не пройдёт: при установке кондиционера на новом месте придётся оплатить его заправку. Поэтому весьма желательно демонтировать прибор так, чтобы весь имеющийся хладагент остался внутри него.
2. Попадание во внутренний контур воды или пыли: такая «добавка» к хладагенту быстро приводит компрессор в негодность. Возможно, на первый взгляд вода может показаться вполне безобидным веществом, но нужно учесть, что в испарителе она будет замерзать, превращаясь в лёд. А это уже твёрдые частички, наличие которых «не совместимо с жизнью» компрессора. Чтобы свести риск попадания влаги во внутренний контур к минимуму, следует избегать производить демонтаж кондиционера во время дождя или снегопада.
3. Падение наружного блока: даже если внешний блок висит рядом с балконом или окном, работать с ним крайне неудобно. При этом данный узел является довольно тяжёлым, так что, не рассчитав свои силы, его легко можно уронить. Профессионалы от подобных случайностей застрахованы, так как при работах выше первого этажа пользуются автовышкой или снаряжением для промышленного альпинизма. Обывателю же для надёжности следует пригласить помощника.
4. Повреждение элементов прибора: наиболее ощутимыми являются повреждения, вызывающие разгерметизацию контура. Трещина может быть совсем незаметной, но вполне достаточной для утечки фреона или попадания внутрь грязи и воды. Чтобы избежать подобных неприятностей, в первую очередь следует быть аккуратным.

При выполнении своими руками такой сложной операции, как отсоединение испарителя внутреннего блока, весьма желательно пользоваться не подручными инструментами — отвёрткой и пассатижами, а профессиональными, предназначенными специально для неё.

Набор необходимых инструментов и материалов для демонтажа

Пользователи же на этом этапе зачастую орудуют, чем придётся, в результате чего повреждаются трубки испарителя, расположеные близко к креплениям. Проблема в том, что профессиональный инструмент стоит довольно дорого и даже его аренда может обойтись в сумму, вполне соизмеримую со стоимостью услуг квалифицированного мастера.

Демонтаж кондиционера по шагам

Разборка с сохранением работоспособности демонтируемого кондиционера заключается в следующем:

• герметизация штуцеров трубопроводов;
• отключение и демонтаж с фасада внешнего блока;
• демонтаж в квартире внутреннего блока.

Ниже приведена инструкция по демонтажу настенного кондиционера.

Наружный блок

Чтобы снять наружный блок кондиционера, вначале отсоединяют трубки.

Демонтаж наружнего блока

Есть два способа:

• Откручивают накидные гайки, которые прижимают к фланцам штуцеров наружного блока развальцованные края трубок. А на место гаек навинчивают заранее заготовленные крышки. Достоинство — остаются целыми трубки. Недостаток — высок риск попадания в компрессор воздуха.
• Бокорезами обрезают медные трубки (от штуцера около 15 см). Загибают края и зажимают (зачеканивают) с помощью тисков. Недостаток — трубки на новом месте надо ставить новые. Достоинство — операция проходит быстро и вероятность попадания внутрь пыли с воздухом гораздо ниже.

Примечание. Зачеканить надо и другой обрезанный край трубки, чтобы защитить испаритель внутреннего блока.

Следующий шаг — отключают кабели (сигнальный и силовой), снимают крепления блока к раме на наружной стене и поднимают его в помещение.

Компрессор

Одной из ситуаций, когда необходимо снять наружный блок, может быть замена компрессора кондиционера. И в этом случае алгоритм демонтажа немного иной. Отличия следующие:

• Фреон необходимо полностью удалить из системы. Правильный способ — собрать его в баллон с помощью станции по откачке фреона. Неправильный, но простой — спустить его в атмосферу (если замена компрессора проходит в теплое время года и температура воздуха выше температуры кипения фреона при нормальном давлении).
• Зачеканивать трубки нет необходимости — после установки нового компрессора систему «откачивают» внешним вакуумным насосом.

Заменить самостоятельно компрессор кондиционера неспециалисту невозможно. Помимо вакуумного насоса и манометрической станции, необходимо иметь газовую горелку, чтобы отсоединить от системы всасывающий и выпускной патрубки старого компрессора, а затем подпаять к системе новый агрегат. И даже если взять в аренду оборудование, надо иметь навыки обращения с ним.

Снять блок самому можно, а для замены компрессора лучше пригласить профессионала.

Внутренний блок

Большинство бытовых сплит-систем имеют настенный внутренний блок (хотя есть и другие варианты размещения). Но за исключением канального кондиционера, остальные виды демонтируют по общему принципу.

Чтобы снять внутренний настенный блок, поступают следующим образом:

• снимают крышку корпуса;
• отсоединяют кабели и провода;
• обрезают и зачеканивают медные трубки, которые идут к испарителю внутреннего блока;
• обрезают дренажную трубу, сливают конденсат;
• «отщелкивают» защелки крепления корпуса к монтажной пластине;
• снимают блок и откручивают со стены пластину.

Демонтаж

Прежде чем осуществлять демонтаж внешнего блока, надо отсоединить медные трубки, но на практике их повторно не используют, т. к. наращивание их категорически запрещено. Надо отрезать их на расстоянии около 200 мм от штуцера и зачеканить срезы для полной герметизации.

Наружный блок

Инструкция гласит: после работы с медными трубками надо удалить теплоизоляцию, как правило, все мастера работают вдвоем, один внутри помещения, а второй снаружи. Таким образом, демонтаж производится быстрее: напарник отключил электроэнергию и теперь можно отсоединять провода в месте их подключения, предварительно пометив клеммы.

Трубки выпрямляются вручную, чтобы они без помех прошли через отверстия в стене, к ним прикручивают и конец кабеля для его удаления вовнутрь помещения.

После этого откручиваем гайки, которые удерживают наружный блок на специальных кронштейнах, вдвоем с помощником аккуратно снимаем блок и перемещаем его вовнутрь квартиры. В последнюю очередь снимаются кронштейны со стены здания.

Компрессор

Иногда производится демонтаж только наружного блока, например, если необходимо отремонтировать только компрессор, а внутренний блок кондиционера остается на месте. Во время аналогичных операций внутренний блок сплит-системы также не трогают.

Главное условие — правильно демонтировать компрессор:

• снимаем крышку с наружного блока;
• затем отсоединяются трубки всасывания и нагнетания;
• отключается вся электрическая проводка;
• откручивается крепеж конденсатора и вентилятора;
• удаляем из корпуса блока конденсатор;
• доступ к компрессору открыт — удаляем крепления и демонтируем его.

При таких действиях исключается риск нанести повреждения трубопроводам и появляется реальная возможность произвести ремонт других элементов, расположенных в корпусе наружного блока, при необходимости.

Внутренний блок

Демонтаж внутреннего блока кондиционера имеет свои весьма специфические нюансы, без знания которых все ваши усилия будут бесполезны, а в некоторых случаях неосторожные действия могут привести к поломке довольно нежных креплений, например, защелок испарителя или фиксаторов, удерживающих блок на направляющих.

Снять внутренний блок системы кондиционирования получится только после удаления лицевой панели, потом еще требуется отсоединить всю электропроводку, подводящие и отводящие трубки фреона

Разбирать сплетение проводов надо осторожно и без суеты. Но и это еще не все испытания — производители надежно закрыли доступ к защелкам испарителя, чтобы демонтаж проводили только специально обученные люди

Доступ закрывает крышка, фиксаторы которой довольно плотно прижаты к стене — к ним можно подобраться, используя две отвертки с очень тонким жалом. Ваш напарник должен придерживать во время этого трудоемкого процесса весь блок.

Сняв испаритель, можно открутить монтажную пластину, которая закрывает доступ к питающим изделие электропроводам и трубкам фреонопроводки, скрытых в специальном желобе внутри стены. Последним откручивают декоративный короб, который идет вдоль наружной стены до самого наружного блока.

Отсоединенные провода аккуратно скручиваются и складываются в отдельную коробку для транспортировки. В помощь домашним умельцам есть видео, как демонтировать кондиционер своими силами, не обращаясь к специалистам:

https://youtube.com/watch?v=vUIOsod1aKE

Самостоятельный демонтаж

Чтобы снять кондиционер своими руками, который не имеет зимних опций, нужно соблюдать несколько правил:

• Если на улице тепло, кондиционер следует перевести на охлаждение и подождать пока запустится его компрессор и из внутреннего блока начнет поступать холод.
• Если агрегат снимается в холодное время, можно его не запускать. Потребуется только закрыть сервисные краны и спустить из трубки остаток фреона. В холодный период основная масса теплоносителя собирается в наружном блоке, поэтому демонтируя внутренний блок, вы его много не потеряете.

Начиная демонтаж домашнего кондиционера своими руками, следует подготовить манометрический коллектор, ключи, отвертки, нож, дрель, труборез. Далее выполняются такие пошаговые действия:

Манометры надо подсоединить к сервисному разъему толстой трубки. Для этого нужно снять заглушки кранов, не трогая гайки трубок. Подсоединять манометры необходимо до упора и максимально быстро, т. к. в это время фреон начнет покидать трубку под давлением, а он способен нанести ожог.

Перевести агрегат на охлаждение. После того как запустится компрессор, возрастет в контуре давление. В теплое время при работающем компрессоре нужно максимально быстро шестигранником полностью перекрыть вентиль тонкой трубки

Давление станет падать до нуля (потребуется около 5-15 секунд).

Когда манометр покажет ноль атмосфер, осторожно, но полностью и быстро закрыть кран на толстой трубке. И не позже, чем через 5 секунд нужно пультом запустить кондиционер (возможно, придется попросить помощи другого человека)

После этого фреон будет перекачан к наружному блоку.
Трассу осторожно выровнять и освободить отверстие. Возможно, потребуется срезать развальцованные края трубопровода, чтобы убрать гайки.

Используя нижние клипсы, отсоединить внутренний блок (крепление может быть другим, что зависит от модели кондиционера).
Снять внутренний блок и извлечь трубопровод. Лучше всего эту операцию делать вдвоем.
Снять монтажную пластину со стены.

Когда ремонтные работы будут закончены, внутренний блок возвращают на место. Если кондиционер был закреплен на стене правильно, то это не составит проблемы. Но изредка гайки оказываются внутри стены (неправильная установка). В этом случае инструкция демонтажа будет несколько иная, начиная с пункта 5:

1. Открыть нижние клипсы, разместив под блоком удобную опору.
2. Под блоком раскрыть флекс. Гайки нужно отворачивать 2 ключами. При этом будут выходить остатки теплоносителя (с ним, возможно, покажется немного масла). Все отверстия трубок следует заклеить скотчем.
3. Открыть крышку, под которой скрыты электрические соединения. Пометить схему подключения проводов и отсоединить их.
4. Снять дренажный шланг (возможно, потечет конденсат).
5. Отключить основное питание, если оно подведено к внутреннему блоку. Нужно убедиться, что не подведено дополнительных электрических проводов.
6. Убрать временную опору и снять блок с пластины.
7. Демонтировать крепежную пластину.

Демонтаж своими руками

Зная, как снять кондиционер самостоятельно, можно приступать к делу. Необходимо будет выполнить следующие шаги:

• провести демонтаж наружного блока;
• отсоединить и вынуть компрессор;
• снять внутренний блок.

В инструкции, где рассказывается, как правильно демонтировать кондиционер, указывается необходимый инструмент. Состоит он из следующих вещей:

• наборов откидных и рожковых ключей;
• отвертки;
• труборезов;
• бокорезов;
• тисков;
• пассатижей.

Снятие наружного блока

Снятие кондиционера своими руками начинается с демонтажа наружного блока. Это делается в случае перестановки всего устройства на новое место. Если же производится ремонт оборудования, то внешний блок снимать не нужно.

Работы проводятся в следующем порядке:

1. Откручивается шланг манометра, по которому подается хладагент. На это место ставится заглушка.
2. Отворачиваются гайки, которыми медные трубки крепятся к штуцерам. Все они отгибаются в сторону. Используя изоляционную ленту, закрываются отверстия, чтобы в них не попала пыль и грязь.
3. Отсоединяется кабель. Для этого аппарат обесточивается, снимается над фреоновыми вентилями защитная крышка. Под ней располагаются клеммы. Прежде чем вынимать провода, на них следует наклеить скотч и подписать расположение. Затем они отключаются и убираются вместе с кабелем.
4. Внешний блок крепится к кронштейну четырьмя гайками. Их необходимо открутить. Корпус блока обвязывается веревкой и с помощью двух человек снимается.
5. После этого идет демонтаж кронштейна. Для этого откручиваются четыре анкерных болта. Предварительно внутрь помещения затягиваются все выровненные трубки.

Человеку, у которого есть опыт такой работы, не требуется откручивание медных трубок от штуцеров. Они просто откусываются у основания крепления. При этом концы пережимаются и автоматически герметизируются. Во время обратного монтажа идет их развальцовка и прижатие разведенного конца гайками.

Изъятие компрессора

В случае ремонта кондиционера после снятия блока, расположенного снаружи помещения, требуется отсоединить и вынуть компрессор. Делается это по следующей инструкции:

• Со снятого блока снимается крышка.
• Убираются от компрессора все трубки: всасывающая и нагнетающая.
• Отключается электропроводка.
• Дальше необходимо снять крепления, которые прихватывают конденсатор и вентили.
• После снятия конденсатора появляется возможность изъятия компрессора.

Для дальнейшего его ремонта требуется слить масло. Если это поршневая модель, то оно убирается через патрубок. Сложнее обстоит дело со спиральными и роторными изделиями. У них в днище сверлится отверстие. При его изготовлении сверление ведется не на сквозную, чтобы внутрь не попала грязь. Оставляется незначительная перегородка, которая потом протыкается тонким штырем.

Со снятым компрессором появляется возможность ведения других ремонтных работ, поскольку открывается доступ до внутреннего пространства оборудования.

Отсоединение внутренней части

Согласно инструкции, чтобы снять внутренний блок кондиционера, нужно от него отсоединить кабель и трубки. Для этого необходимо добраться до ниши, где расположены все места скрутки трубопроводов.

Это делается двумя способами:

• Нижняя часть блока крепится к монтажной пластине при помощи пластмассовых защелок. Они снимаются. После этого корпус откланяется от стены помещения, в зазор вставляется какой-нибудь предмет и жгут вынимается.
• При отсутствии защелок демонтируются жалюзи, а затем лицевая панель.

Добравшись до жгута, на утеплителе делается небольшой разрез, чтобы появились гайки. Затем работа ведется в следующем порядке:

• При помощи двух ключей осуществляется раскручивание гаек. Сгон трубы блока не вращается, а удерживается ключом.
• Все отверстия заматываются изоляционной лентой, чтобы через них не попадала грязь.
• Разъединяются выводящий и дренажный патрубки.
• Откручивается проводка, которая находится под крышкой специального отсека.
• Открутив все коммуникации, верхний блок снимается с монтажной пластины.
• Сама пластина держится на дюбелях, которые тоже откручиваются.

Чтобы трубки и провода не болтались, они собираются и прикрепляются скотчем. К блоку крепится монтажная пластина.

Разборка кондиционера без привлечения специалистов

Тем, кто озадачился вопросом, как правильно снять сплит систему без потери фреона самому, потребуется пройти несколько этапов выполнения работ. Следует серьёзно отнестись как к подготовке, так и к демонтажу, чтобы избежать различных негативных последствий.

Подготовка

Сначала следует позаботиться о наборе инструментов, необходимых для демонтажа. Рекомендуется по возможности обзавестись комплектом профессионального оборудования. В качестве альтернативы сгодится следующий ряд стандартных инструментов:

• Набор шестигранников.
• Кусачки.
• Изолента.
• Комплект гаечных ключей.
• Нож.
• Отвёртки.
• Ножовка.
• Плоскогубцы.

Это базовый набор инструментов. Но, чтобы правильно демонтировать кондиционер, могут понадобиться ещё и дополнительные средства. Например, стремянка, манометр, страховочное снаряжение и т. д. Осуществляя сбор фреона, также можно использовать манометрическую станцию для контроля давления и всего процесса.

Планируя снятие кондиционера, следует учесть этажность и специфику расположения внутреннего и наружного блоков, предусмотреть все необходимые меры безопасности. Необходимо также заручиться помощью напарника для подстраховки, который поможет с тяжестями и при работе на высоте.

Первый этап

Чтобы не утратить дорогостоящее и опасное для атмосферы вещество, нужно скачать фреон, прежде чем демонтировать сплит систему со стены. Существует ряд мероприятий, которые предотвратят утечку и помогут успешно выполнить работу, связанную с переносом устройства в другое место. Для этого необходимо сделать следующее:

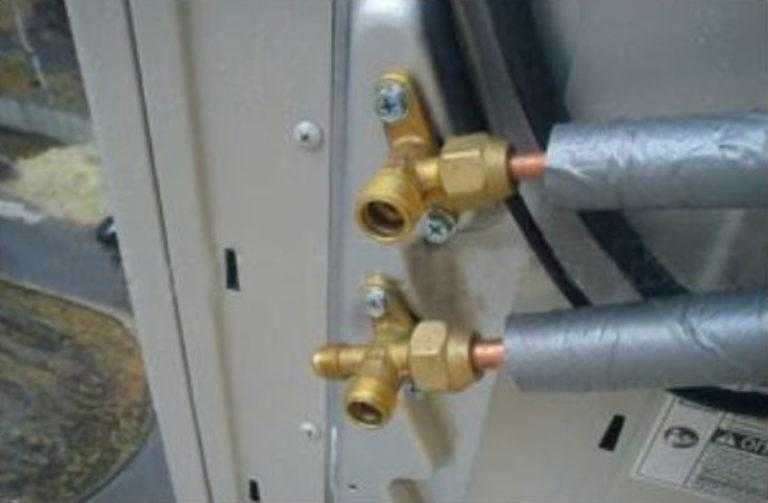

1. Обследовать наружный блок кондиционера с целью выявления вентилей. Эти вентили снабжены защитными колпачками для закрытия шлицев. Если удалить защиту, то следом можно установить подходящий шестигранник в вентиль тонкой трубки.
2. Теперь потребуется включить внутренний блок на минимальную температуру, одновременно подключив турбо режим.
3. Следует закрутить шестигранник, закрывая тем самым вентиль. После чего нужно выждать не менее минуты. Это действие поможет перекачать фреон во внешний блок.
4. Затем нужно перекрыть магистраль и отключить устройство.
5. Завершающим шагом является откручивание и снятие гаек с магистралей.

Важно не допускать длительную работу кондиционера с перекрытыми вентилями, иначе он может прийти в негодность. С помощью вышеуказанных действий удастся в домашних условиях перенаправить фреон в наружный блок

Разъединение блоков

Перед тем как демонтировать кондиционер, необходимо разъединить блоки, установленные внутри и снаружи помещения. Начать можно с отсоединения наружного блока.

Для этого нужно сделать следующее:

1. Отключить шланги и закрыть вентили.
2. Открутить гаечным ключом крепеж штуцеров и трубок на внутреннем и внешнем блоке.
3. При помощи маркера нужно пометить клеммы, обозначить порядок расположения проводов, а затем отключить их.
4. Чтобы сохранить целостность ранее отключенных магистралей и предотвратить поломку, следует привязать их к кронштейну.
5. Открутить гайки, которые соединяют корпус демонтируемого блока и кронштейн.
6. Отсоединённый блок имеет немалый вес, поэтому снимая его нужно воспользоваться услугами помощника или веревками.

При отключении разных компонентов сплит-системы возникают открытые отверстия

Важно не допустить попадания в них пыли и загрязнений, поэтому после снятия шлангов и прочих частей нужно закрыть образовавшиеся проёмы скотчем, заглушками или изолентой. Кроме того, важно помнить о том, что перед демонтажем кондиционера его нужно отсоединить от электрической сети

Если работы ведутся на высоте, следует озадачиться не только собственной безопасностью и сохранностью блока, но также побеспокоиться о прохожих и соседских окнах.

Демонтаж внутреннего блока

Для завершения работы потребуется снять и тот блок, что расположен внутри помещения.

Чтобы правильно его демонтировать, нужно следовать такому порядку действий:

1. Сначала необходимо обеспечить себе доступ в кондиционер, а точнее в ту часть, куда помещены все трубки и провода внутри него.
2. Теперь нужно отключить питание.
3. Раскрутить болты, чтобы разъединить дренажную систему и трубопровод. Остатки жидкости при этом сливаются в заранее подготовленную ёмкость.
4. По своей массе внутренний блок не легче внешнего, поэтому для его удержания потребуется напарник.
5. Когда на месте расположения внутреннего блока останется только монтажная пластина, можно заняться ее демонтажем.

В некоторых моделях для получения доступа к внутреннему устройству блока достаточно удалить крышку внизу, которая крепится на защёлках. В других ситуациях демонтируйте с блока лицевую часть, жалюзи, а также прочие защитные детали и крышки.

Основные этапы

Алгоритм действий:

1. После сбора фреона приступить непосредственно к демонтажу сплит-системы.
2. Перекрываем соединения обоих блоков.
3. Снимаем с креплений внутреннюю часть.
4. Отсоединяем компрессор.
5. Демонтируем наружный блок, если есть такая необходимость.

Демонтаж изделия проводится с осторожностью. Обязательно учитываются параметры конструкции конкретной модели. В начале процесса нужно учесть несколько пунктов:

В начале процесса нужно учесть несколько пунктов:

Если вы живете на первом этаже, не приобретайте оборудование для промышленного альпинизма. Достаточно надежной лестницы. Чтобы разобрать наружный блок, нужно изучить инструкцию по работе с фреоновым клапаном. Для качественного демонтажа своими руками работают с манометром. Специалисты по климатической технике рекомендуют не экономить на трубах при разборке. Если в новых условиях требуется короткая трубка, ее можно просто отрезать. Это небольшая потеря

Их длину можно слегка отрегулировать, осторожно перемещая внутренний модуль. Этапы действий при снятии внешнего блока:

Этапы действий при снятии внешнего блока:

1. Находим штуцер впускного фитинга. Присоединяем манометр.
2. Включите холод, используя пульт. Подождите 10 минут.
3. Убираем крышку с отверстия для ниппеля и надежно затягиваем внутреннюю гайку, чтобы заблокировать трубу. Насос доставит хладагент в конденсатный отсек.
4. Немедленно отключайте кондиционер.
5. Приблизительно в 0,2 м от фитингов отрежьте патрубки внутреннего модуля и плотно закройте их.
6. Вверните фитинги и ниппель в исходное положение.
7. Снимите электрический механизм.
8. Демонтируйте стойки и кронштейны. Снимите и упакуйте наружный блок.

Фасадная стена освобождена от внешней части.

Иногда производится разборка лишь одного наружного модуля. Например, необходимо чинить только компрессор. При подобных операциях на внутренний механизм воздействия не оказывается.

Основное условие — грамотно демонтировать компрессор:

• требуется снять крышку наружного модуля;
• производится отсоединение трубок всасывания;
• отключается электропроводка;
• демонтируются крепления конденсатора, а также вентилятора;
• вынимаем конденсатор.

Грамотные действия уберегут от риска повреждения трубопровода и позволят провести ремонт элементов, расположенных во внешнем модуле.

Процесс снятия внутреннего блока состоит из следующих этапов:

• открытие кондиционера;
• снятие внутреннего блока с монтажной панели;
• демонтаж крепежных устройств со стены;
• упаковка модулей перед транспортировкой или хранением.

Как удалить самостоятельно внутренний блок:

1. В случае оснащения кондиционера простой системой блокировки (головка повернута к стене). Для ее открытия необходимо вставить тонкую отвертку в полость консоли и одновременно надавить на две зажимные части. Затем аккуратно убрать внутренний модуль.
2. Дорогое оборудование имеет сложную систему монтажа (крепежные элементы повернуты внутрь). Для начала следует убрать крышку испарителя. Потом с помощью крестообразной отвертки отвинтить крепежные винты с удержанием инструмента плоскогубцами.
3. После ослабления навесного приспособления модуль может легко соскользнуть. Избежать этого позволит дополнительная подставка для мастера или помощь двух человек.

Предосторожности

Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто — нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.

С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина — особенность устройства вакуумного насоса.

Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.

Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.

Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.

Подготовка

Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.

Остальные инструменты есть у каждого домашнего мастера:

• набор гаечных и шестигранных ключей;
• отвертки;
• труборез или бокорезы;
• ручные слесарные тиски;
• плоскогубцы.

Спуск фреона

Есть два способа демонтажа рабочего кондиционера:

1. Применение манометрической станции для сбора фреона во внешнем блоке.
2. Использование станции откачки и сбора фреона, подключаемой к специальному двухвентильному баллону. У станции есть собственный манометрический коллектор и компрессор для откачки хладагента в жидком или газообразном состоянии.

Первый способ более «доступный», но его можно использовать только при запуске кондиционера — транспортировка фреона происходит за счет штатного компрессора.

Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован — без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.

Сбор фреона во внешнем блоке

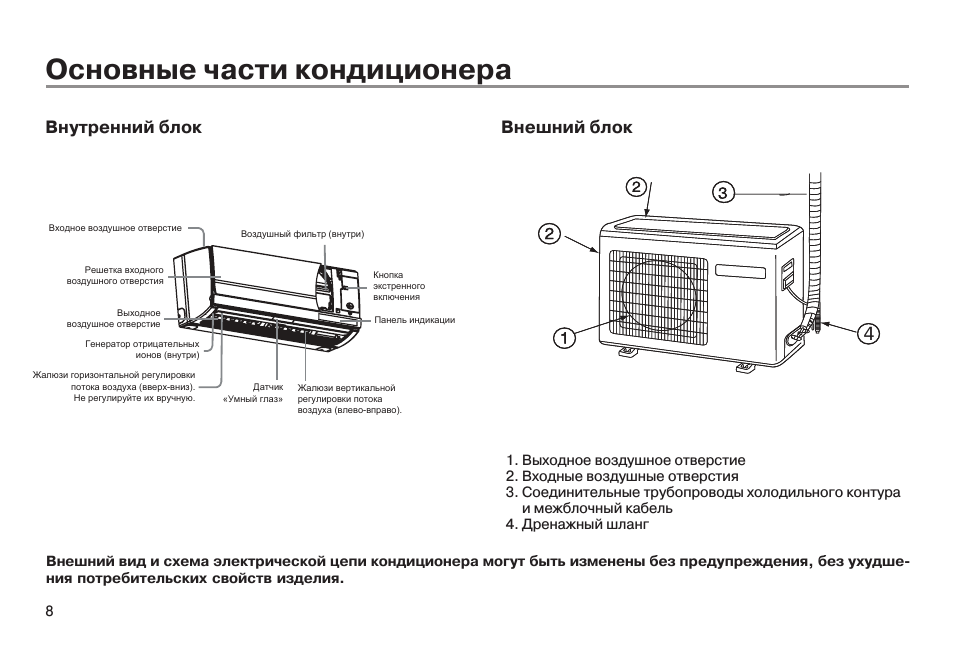

Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:

• тонкая — для транспортировки жидкого фреона из конденсатора в испаритель;
• толстая — для закачки газообразного фреона в конденсатор.

У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.

Сбор фреона в конденсаторе проходит в следующем порядке:

1. Со штуцеров и ниппеля снимают защитные крышки.
2. К ниппелю подсоединяют коллектор.
3. Включают кондиционер на максимальный «холод».
4. Спустя несколько минут перекрывают клапан жидкостного штуцера, прекращая подачу фреона в испаритель.
5. По манометру контролируют давление.
6. Когда стрелка покажет «-1 МПа», закручивают шестигранником клапан газового штуцера и сразу отключают кондиционер (для чего и нужен помощник) — при длительном холостом режиме насос компрессора может выйти из строя.

Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре — технический вакуум.

После этого можно разъединять блоки.

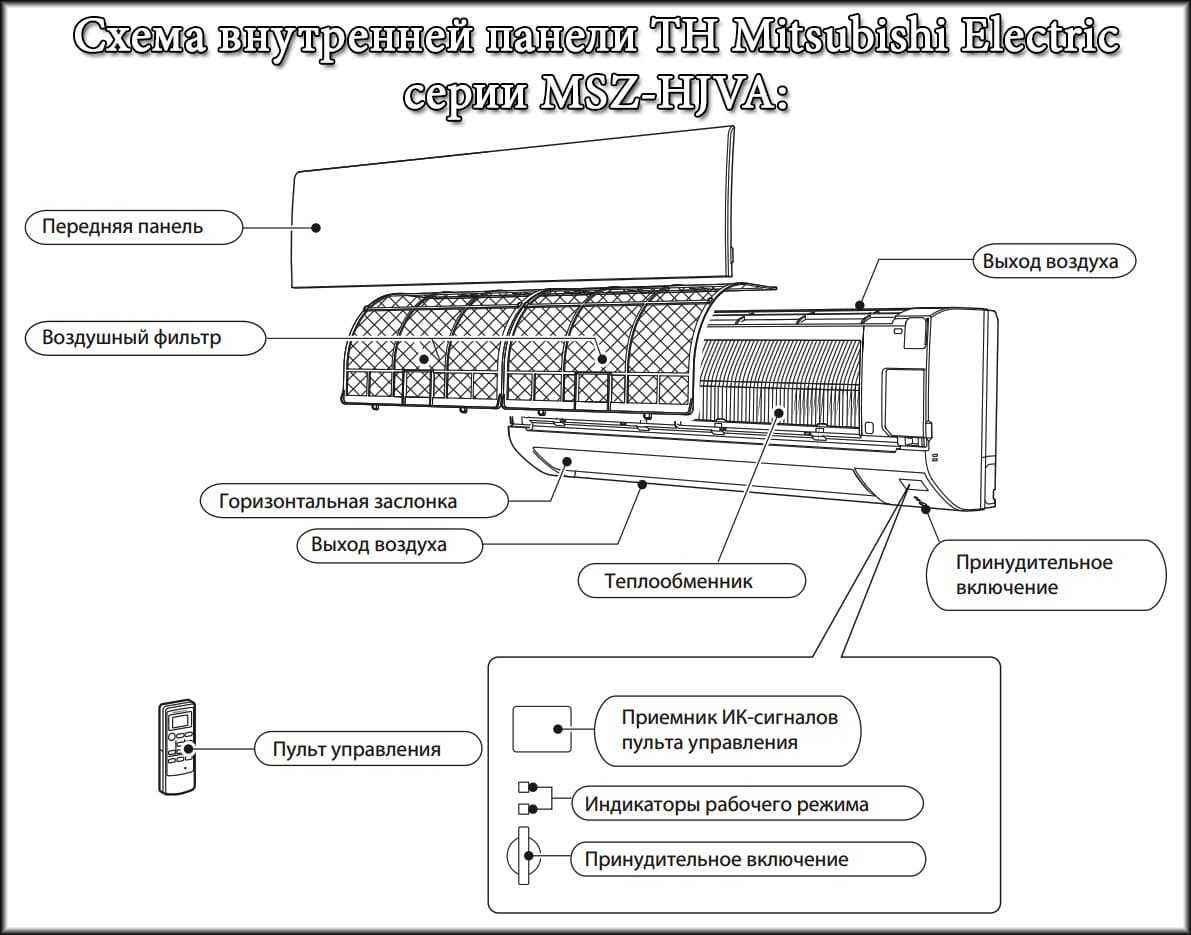

Демонтаж только внутреннего блока:

Внутренний блок снимается отдельно, когда тот мешает в проведении ремонта. После ремонта снова устанавливается на место. Его можно снять отдельно, если кондиционер установлен правильно. Бывают случаи, когда гайки внутреннего блока спрятаны в стене, что недопустимо. Тогда снятие кондиционера придется производить вместе с «трассой». Сначала проделываем операции пунктов с 1 по 4. Далее делаем следующее:

• отщелкиваем нижние клипсы внутреннего блока. Ставим какую-либо подпорку под блок;
• раскрываем флекс под блоком. Откручиваем гайки двумя ключами, при этом стравливается остаток газа (может вытечь немного масла). Заклеиваем все концы трубок;
• открываем крышку подключения межблочных проводов внутреннего блока. Подписываем, как соединены провода. Затем отключаем их;
• отсоединяем дренажный шланг (при этом может потечь вода);
• отсоединяем кабель «питания», если он идет к внутреннему блоку. Проверяем, нет ли других дополнительных проводов;
• убираем подпорку и снимаем внутренний блок (вверх) с пластины;
• затем снимаем пластину внутреннего блока.

Для последующей установки прибора потребуется вакуумирование системы.
