Причины появления и методы удаления воздуха в системах горячего водоснабжения домов

О горячем водоснабжении

Вначале давайте выясним, почему происходит завоздушивание системы водоснабжения и чем оно мешает. Начнем издалека.

Холодное водоснабжение многоквартирного или частного дома всегда имеет тупиковую разводку: розлив переходит в стояки, те ветвятся на подводки, а подводки заканчиваются кранами сантехнических приборов. Вода движется в тупиковом контуре только за счет водоразбора.

Тупиковая схема ГВС

Примерно до 70-х годов прошлого века, системы горячего водоснабжения (ГВС) во всех строящихся домах были организованы так же.

Тупиковая разводка горячей воды

Однако такая разводка имеет два серьезных недостатка:

1. Открыв кран горячей воды, владелец жилья вынужден в течение нескольких минут ждать ее нагрева. Особенно долгим его ожидание оказывается ночью и по утрам, когда в отсутствие водоразбора остывают стояки и розливы ГВС. Это не только неудобно, но и способствует неоправданно большому расходу воды;

Механический счетчик на фото регистрирует расход воды через трубопровод ГВС вне зависимости от ее температуры

1. Обогрев ванных комнат и совмещенных санузлов в многоквартирных домах, обеспечивается полотенцесушителем, запитанным от системы горячего водоснабжения. Понятно, что в отсутствие водоразбора в тупиковой системе он будет остывать. Для владельца квартиры это означает сырость и холод в ванной, а в долгосрочной перспективе — большую вероятность поражения стен грибком.

Полотенцесушитель смонтирован в разрыв подводки ГВС, и нагревается только при водоразборе

Циркуляционная схема

С конца 70-х — начала 80-х годов, горячее водоснабжение в новостройках постепенно стало становиться циркуляционным.

Как оно реализовано:

• По подвалу или подполу дома прокладывается два розлива ГВС;
• Каждый розлив имеет независимую врезку в элеваторный узел;
• Стояки горячего водоснабжения подключаются поочередно к обоим розливам и соединяются перемычками на верхнем этаже или на чердаке. В группы, связанные циркуляционными перемычками, может объединяться от 2 до 7 стояков.

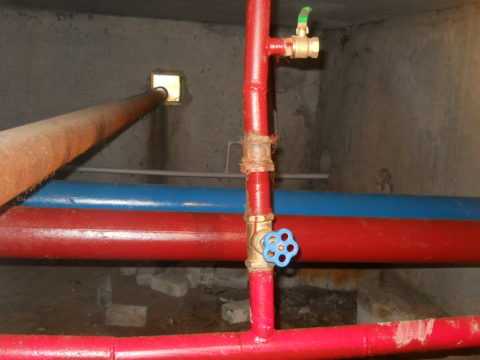

По подвалу разведены два розлива горячего водоснабжения

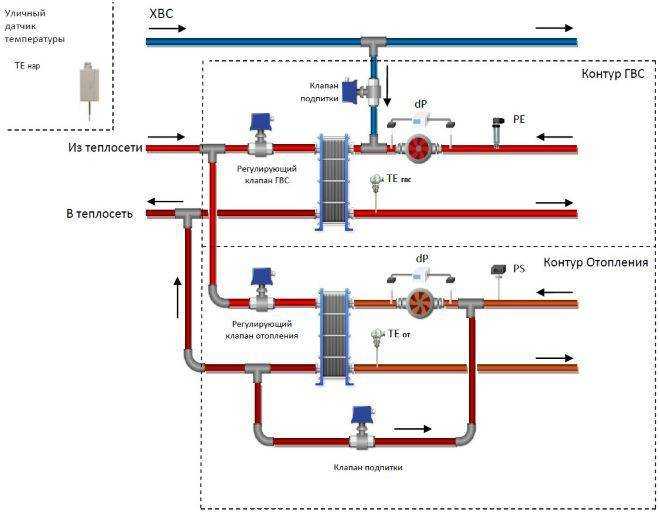

Для того чтобы вода непрерывно циркулировала через стояки и розливы, между ними нужно создать перепад давления. В элеваторном узле и далее, в запитанном от него отопительном контуре, циркуляция обеспечивается разницей давлений между подающим и обратным трубопроводами теплотрассы. Очевидный способ запитки ГВС — между врезками в подачу и обратку.

Однако в этом случае нас ждет неприятный сюрприз: байпас между нитками трубопровода будет катастрофически снижать перепад на водоструйном элеваторе, препятствуя работе отопления.

Внешний вид и принцип работы водоструйного элеватора

Проблема решается просто и изящно:

• ГВС врезается в подачу до элеватора в двух точках. Каждая из врезок снабжается запорной арматурой;
• Фланец между врезками оснащается подпорной шайбой. Так называется стальной блин, в котором по центру просверлено отверстие диаметром на 1 мм больше диаметра сопла. При штатной работе элеватора и связанном с ней движении воды по подающей нитке такая шайба создает перепад между врезками примерно в 1 метр водяного столба (0,1 атмосферы);
• На обратом трубопроводе монтируются точно такие же две врезки с такой же подпорной шайбой.

Простейший элеваторный узел с циркуляцией ГВС и двумя врезками в обратный трубопровод

У элеватора с циркуляционными врезками ГВС есть три режима работы:

1. Горячая вода циркулирует из подачи в подачу. Эта схема используется весной и осенью, при сравнительно низкой (до 80 градусов) температуре теплоносителя в прямой нитке теплотрассы;
2. Из обратки в обратку. В этот режим ГВС переключается на зиму, когда температура подачи переваливает за 80°С;
3. Из подачи в обратку. Так система горячего водоснабжения с циркуляцией запитана летом, когда отопление отключено, а перепад между нитками теплотрассы минимален или отсутствует.

Разводка в квартире

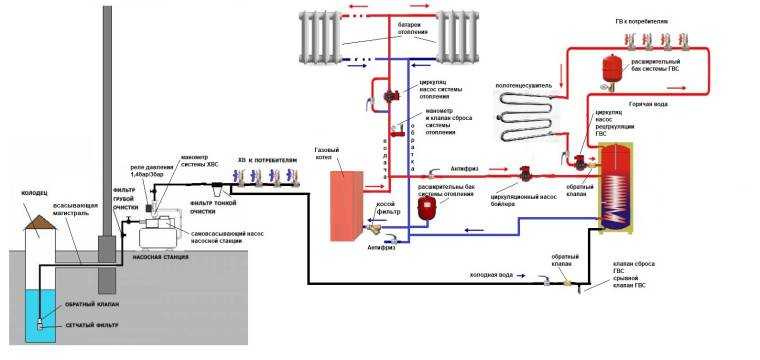

Итак, рассмотрим схему водоснабжения (ГВ) в квартире. В принципе, она ничем не отличается от холодного водопровода. И чаще всего трубы ГВС прокладываются рядом с элементами ХВС. Правда, есть некоторые потребители, которым горячая вода не нужна. К примеру, унитаз, стиральная или посудомоечная машины. Последние две сами нагревают воду до необходимой температуры.

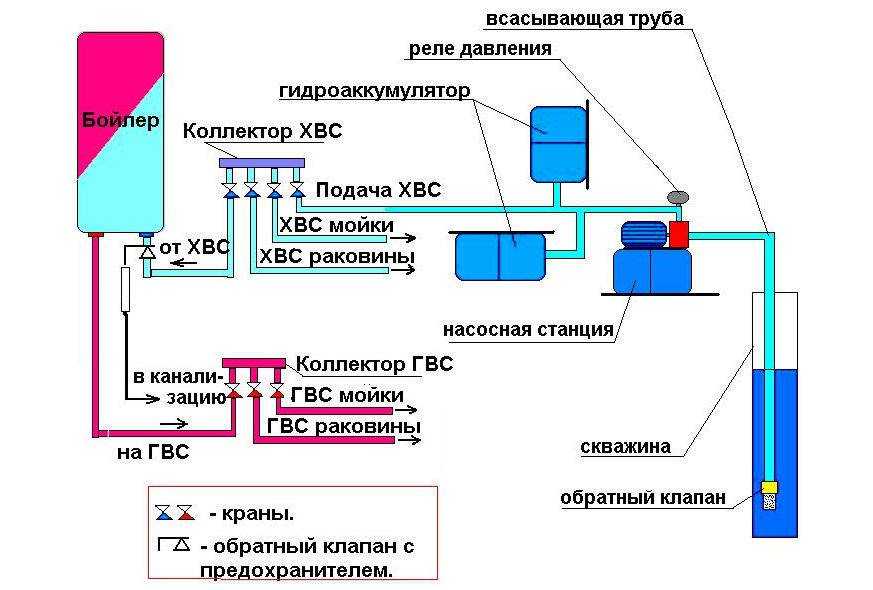

Схема разводки труб ГВС и ХВС

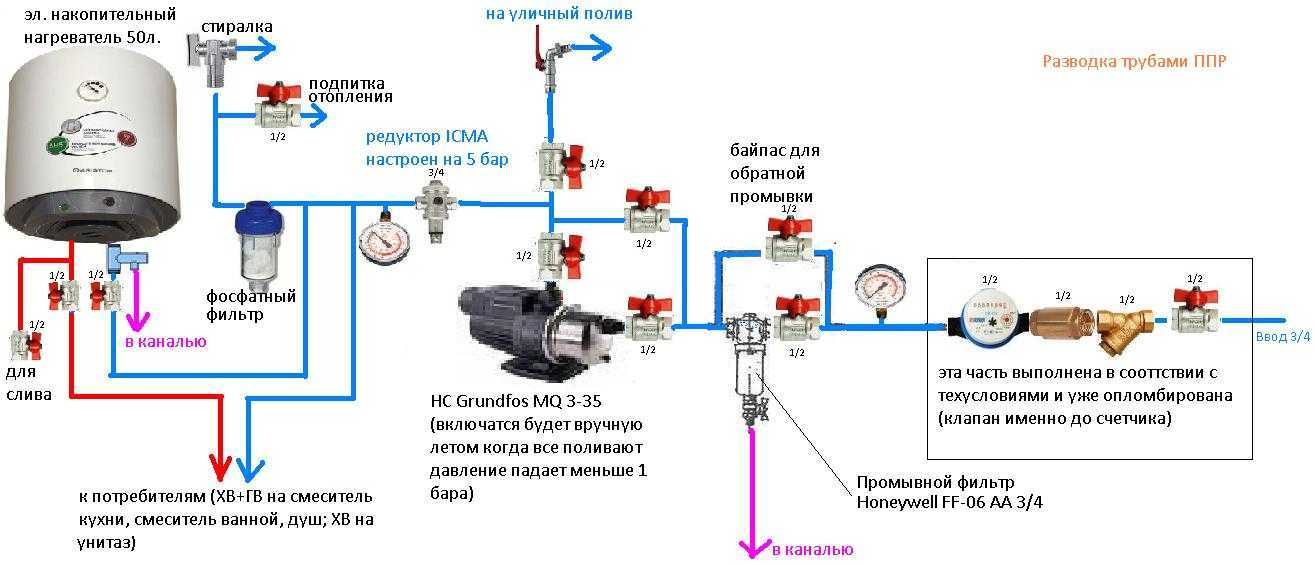

Самое важное, что разводка водоснабжения в квартире (и ГВС, и ХВС) – это определенные нормы укладки самих труб. К примеру, если трубы двух систем прокладываются одна над другой, то верхняя должна быть от горячего водоснабжения. Если они прокладываются в горизонтальной плоскости, то правая должна быть от системы ГВС

В этом случае на одной стене она может оказаться в глубине штробы, а на другой, наоборот, ближе к поверхности. При этом прокладка трубопровода может быть скрытой (в штробах) или открытой, проложенной по поверхности стен или пола

Если они прокладываются в горизонтальной плоскости, то правая должна быть от системы ГВС. В этом случае на одной стене она может оказаться в глубине штробы, а на другой, наоборот, ближе к поверхности. При этом прокладка трубопровода может быть скрытой (в штробах) или открытой, проложенной по поверхности стен или пола.

Защита от гидроудара в системе водоснабжения

Правильная защита от гидравлических ударов, должна быть направлена на снижение их интенсивности. И грамотно нейтрализовать воздействия повышенного давления.

Система водоснабжения квартиры и частного дома, должна быть защищена от неправильной эксплуатации и несвоевременного обслуживания. Существует ряд технических решений, которые позволяют свести к минимуму последствия перепадов давления жидкости в водопроводе , предотвратить их появление.

Использование компенсаторов

Компенсаторы — это емкости в форме цилиндра, внутри которых располагается пружина. Одна сторона пружины упирается упирается в верхнюю часть цилиндра, а другая – в пластиковый подвижный диск.

Компенсатор гидроудара

Когда давление в системе повышается, вода сжимает пружину и давит на диск., Если давление понижается сила, пружина, за счет упругости восполняет потерю давления.

Также для защиты от гидроудара используются мембранные компенсаторы и гидроаккумуляторы.

Для чего нужен и как выбрать гидроаккумулятор для систем водоснабжения

Ёмкость, компенсатора разделяет эластичная мембрана. Одна часть наполнена воздухом, другая , пустая. Воздух закачан под нужным давлением. В основном давление составляет 3 Бар.

При необходимости давление можно изменить до нужного, подключив насос. Обычно на 20-30% выше рабочего в системе водоснабжения.

В том случае, когда в трубах возникает избыточное давления, то оно будет сбрасываться внутрь емкости за счет растяжения эластичной мембраны и снижения объема воздуха внутри бака.

Амортизирующие приспособления

В качестве амортизатора можно использовать вставки из армированного пластика или термостойкого каучука.

Эти вставки способны как растягиваться, так и сжиматься при резких перепадах давления, что позволит уменьшить воздействия на трубы водопровода.

При возникновении гидравлического удара произойдет растяжение этого отрезка и сила удара частично погаситься. Рекомендуемая длина от 20 до 40 сантиметров. Вставляется перед источником гидроудара .

Защитный термостат

Для защиты от гидроудара, также применяют термостат. У этого устройства имеется пружинный механизм, находящийся между клапаном и термоголовкой.

При повышении давления пружина срабатывает и не дает клапану полностью закрываться. Как только давление снижается, клапан начинает плавно закрываться.

Возможность шунтирования

Если вы хорошо разбираетесь как устроен термостат, то можете установить шунт с просветом 0,2- 0,4 мм или сделать отверстие такого же диаметра.

Основная задача этого элемента – если возникнут перегрузки, плавно снижать давление Устанавливается по направлению водного потока.

Защитный (предохранительный) клапан

защитный клапан

Данные устройства работают очень просто. Если давление в местах установки защитных клапанов выше допустимых параметров. Клапан открывается и происходит быстрый сброс давления. При падение давления до нормального значения, клапан медленно закрывается.

Также защищает насос или насосную станцию в случаях непредвиденной остановки, например отключения электричества. Устанавливают его после обратного клапана, на отводе от трубопровода, рядом с насосом.

Гидравлический удар в системе водоснабжения – частое явление. И если не проводить регулярные профилактические осмотры системы и не принимать нужные действия. Гидроудар может нанести серьезный ущерб.

Выбор автоматического воздухоотводчика

Чтобы самостоятельно подобрать оборудование для котла, батареи или иного элемента системы отопления, необходимо учитывать:

• вид устройства;
• материал изготовления;
• технические параметры оборудования;
• производителя.

Разновидности

Производителями выпускаются автоматические воздухоотводчики следующих видов:

прямой. Устройство с прямым патрубком монтируется на самую высокую точку системы отопления, отопительный котел или циркуляционный насос;

Устройство для удаления воздуха прямого типа

угловой. Клапан устанавливается на горизонтальных участках отопительной системы или в труднодоступных местах;

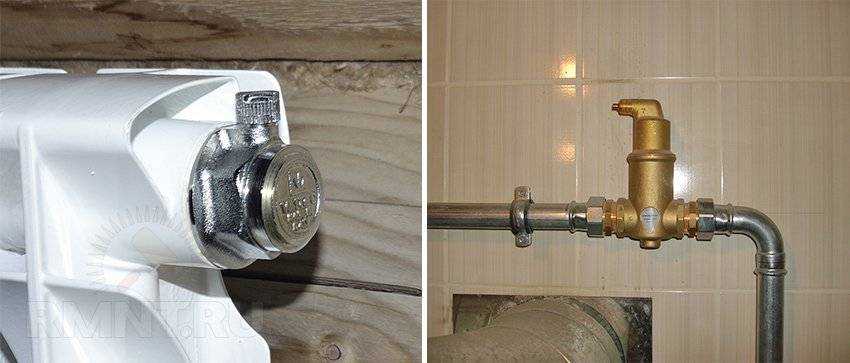

Устройство для удаления воздуха углового типа

радиаторный. Устройство монтируется непосредственно на батарею вместо обычного крана Маевского.

Оборудование для радиаторов отопления

Независимо от вида оборудования, принцип работы всех воздухоотводчиков одинаков.

Материалы, применяемые для изготовления

Автоматические воздухоотводчики поплавкового типа могут быть изготовлены:

• из нержавеющей стали. Устройства отличаются высоким уровнем устойчивости к коррозии, малым весом, но вместе с тем и относительно высокой стоимостью;
• из латуни. Латунный клапан отличается низкой стоимостью. Для защиты оборудования от коррозии дополнительно наносятся никелевое или цинковое покрытие;

Оборудование, изготовленное из никелированной латуни

• из чугуна. Ввиду большого веса и специфических качеств в настоящее время используется исключительно при наличии отопительной системы, изготовленной из аналогичного материала;
• из меди, никеля и иных сплавов.

Для изготовления поплавка чаще всего используется полиэтилен, отличающийся прочностью, неподверженностью высокой температуре и воздействию примесей.

Определение технических параметров

Воздухоотводчик с обратным клапаном или прямым клапаном должен быть подобран в соответствии с параметрами отопительной системы. Существенное значение имеют:

• вид теплоносителя. Выпускаются устройства, предназначенные для воды, неагрессивных сред и так далее;
• максимальная температура носителя в системе. Большинство современных моделей рассчитаны на температуру до 120°С;
• максимальная температура окружающей среды;
• внутреннее давление в системе отопления.

Дополнительно определяются:

• условный проход (диаметр оборудования);
• высота и ширина оборудования;
• вид и шаг резьбы.

Все параметры воздухоотводчика указываются в сопроводительной документации.

Основные параметры выбора

Обзор популярных производителей

Срок эксплуатации и надежность оборудования, предназначенного для отопительной системы помещения, в большинстве случаев определяется производителем. Наибольшей популярностью пользуются:

компания Flamco (Нидерланды). Воздухоотводчики бренда Flexvent изготавливаются малой или средней мощности и преимущественно предназначаются для бытовых радиаторов отопления;

Оборудование, изготовленное в Нидерландах

• ADCA (Португалия). Компания специализируется на выпуске оборудования для промышленных отопительных сетей, отличающееся высокой мощностью и пропускной способностью;
• Valtec (Италия). Производителем изготавливается оборудование разного вида для различных систем отопления. Оно отличается устойчивостью к износу, высоким уровнем герметичности и продолжительным периодом использования (более 10 лет), а также приемлемой стоимостью;

Оборудование для отопления от итальянского производителя

• Данфосс (Дания). Воздухоотводчики серии Airvent Danfoss изготавливаются из латуни. Основными достоинствами являются длительный период использования (от 10 лет), высокое качество и большой ассортимент. Из недостатков можно выделить стоимость продукции, которая в 1,5 – 2 раза выше аналогов;
• Itap (Италия). Оборудование отличается приемлемой стоимостью и длительным периодом эксплуатации.
• Navien (Корея). Продукция компании Навьен обладает популярностью благодаря невысокой стоимости и качеству, которое достигается благодаря использованию запчастей, производимых в Японии.

Устройство, принцип работы и разновидности воздухоотводчиков, работающих в автоматическом режиме представлены на видео.

Установить автоматический воздухоотводчик от компании Valtec или иного производителя можно самостоятельно. При монтаже следует дополнительно позаботиться о герметичности резьбового соединения и использовать ФУМ-ленту, льняную нить или иные средства для герметизации. При установке следует учитывать, что спускной клапан оборудования должен быть направлен четко вверх.

Если давление «скачет»

Как настроить давление в насосной станции, если оно постоянно меняется без видимых причин, а само оборудование включается и выключается слишком часто или при каждом использовании сантехнических приборов? Для начала нужно понять, почему это происходит.

Причины могут быть следующими:

Разрыв резиновой мембраны или камеры-груши внутри гидроаккумулятора, что приводит к заполнению водой всего бака, в том числе и той его части, в которой должен находиться сжатый воздух, обеспечивающий давление. Нарушение целостности мембраны легко обнаружить, нажав на штуцер для закачки воздуха. Если при этом из него начнет капать вода – это оно. Так как увеличить давление воды в насосной станции при неисправном гидроаккумуляторе (см. Гидроаккумулятор для скважины: виды оборудования и способы его использования) невозможно, то нужно заменить резиновую камеру.

Замена мембраны

Отсутствие в гидроаккумуляторе воздушного давления. Если при нажатии на штуцер из него не выделяется вода, то, скорее всего, так оно и есть. Это самая безобидная из всех проблем, так как повысить давление воды в насосной станции в этом случае просто: нужно накачать в камеру воздух с помощью воздушного насоса.

Измерение давления воздуха в гидроаккумуляторе

Реле давления неисправно. На это указывает отсутствие подтеков из штуцера при нормальном давлении воздуха в баке. Прибор нужно заменить (см. Регулятор давления воды для насосной станции: установки для комфортной работы сети).

Заменить реле можно своими руками

Причины появления воздуха и воздушных пробок в системе отопления

• Часто в закрытых системах отопления в качестве теплоносителя применяется обычная водопроводная вода, которая содержит растворенный кислород. При нагревании такой воды, она выделяет кислород в виде большого количества микропузырьков. Через какое-то время, по мере накопления, пузырьки образуют воздушную пробку.
• При заполнении системы, теплоноситель «подавался» с большой скоростью, в результате чего воздух не успевал стравливаться. Система должна заполняться постепенно, без спешки, (на заполнение 1 этажа разветвленной системы отопления должно уходить около 1 часа).
• В отопительной системе есть утечка теплоносителя или какие-то соединения закручены неплотно, в результате чего в систему поступает воздух.
• В системе используются полимерные трубы без антидиффузионного покрытия стенки которых кислородопроницаемы.
• Ошибки в монтаже системы также могут стать причиной образования воздушных пробок. В особой степени это касается несоблюдения необходимых уклонов труб, в результате чего воздух «застаивается» на определенном участке трубопровода и не доходит до воздухоотводчика. В этом случае рекомендуется сделать врезку на проблемный участок и установить автоматический воздухоотводчик.
• Воздух попал в систему после проведения ремонтных работ.

• Воздух в системе отопления: причины появления, как развоздушить систему?
• Сепаратор воздуха и шлама для систем отопления
• Кран Маевского (ручной воздухоотводчик): принцип работы, конструкция
• Расширительный мембранный бак для отопления: конструктивные особенности и принцип работы
• Сэндвич трубы для дымохода
• Грязевики для систем отопления

Что это такое?

Автоматический воздухоотводчик для систем отопления – небольшой элемент для стравливания воздушных и газовых масс из жидких сред. Его использование позволяет избежать завоздушивания контура, ускоренно заполнить теплопровод, избежать образования воздушных карманов и запустить обратно воздушные массы при опорожнении трубопровода. Поэтому данный элемент играет немаловажную роль в нагревательных контурах.

Воздухоотводчики должны располагаться в любой закрытой системе с принудительной циркуляцией теплоносителя, который движется по трубам под избыточным давлением. По мере скопления определенного объема газа и воздуха происходит их автоматическое стравливание из системы. Завоздушивание контура опасно тем, что происходят сбои при движении теплового носителя, образуются шумы и гидравлические удары, а также происходит быстрый износ узлов насосных агрегатов и другого оборудования. В некоторых случаях воздушная пробка полностью останавливает циркуляцию жидкостной среды.

Воздушные массы в тепловом носителе находятся в растворенном виде. Образуются они при резких скачках давления, температурного режима и накапливаются наверху отопительного контура. Автоматические воздухоотводчики устанавиваются на тех местах, где возможно образование большого объема газовоздушной системы. Например, краны монтируют для нагревательного оборудования, для полотенцесушителя.

Кроме воздухоотводчиков, могут быть установлены и сепараторы – трубопроводы с различными диаметрами. При пониженном давлении появляются воздушные пузырьки, которые затем накапливаются в трубе с большим диаметром, откуда отводятся при помощи сепаратора.

Рассмотрим основные причины завоздушивания в отопительном контуре.

• Использование в качестве теплового носителя обычной водопроводной воды, в составе которой имеет кислород в растворенном виде. Вода, нагревшись, выделяет данный элемент в виде небольших пузырьков газа. Через некоторое время пузырьки соединяются и образуют воздушную пробку.
• Слишком высокая скорость теплоносителя, с которой он заполняет отопительный контур. В это время воздух не успевает стравливаться. Поэтому контур отопления необходимо заполнять медленно.
• Неплотности каких-либо соединений, через которые в систему поступают воздушные потоки.
• В отопительном контуре установлены трубопроводы без антидиффузионного слоя, не пропускающего кислород.
• Некачественная организация системы отопления также может стать причиной появления газовых пробок. Чаще всего это происходит из-за неграмотного уклона теплопроводов и как итог – воздух остается на данном участке трубы.
• Попадание газовоздушной смеси после проведения ремонта.

Система отопления без воздушных пробок

Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:

• правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
• использовать автоматические и ручные воздухоотводчики.

Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой

При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу. Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика

Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика

Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.

Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.

Как найти воздушную пробку?

В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.

Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.

Как определить воздушную пробку в батарее

Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке.

Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.

Избавляемся от воздушной пробки

При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.

Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом:

1. Открывают ближайший к воздушному пузырю воздушный кран или клапан.
2. Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.

Автоматический воздухоотводный клапан с угловым подключением

Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

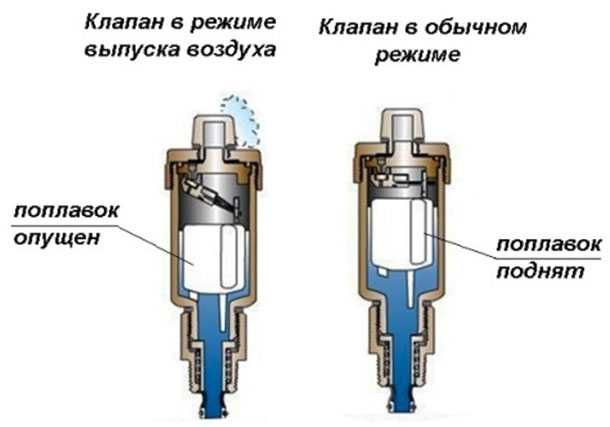

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

• Устройство требуется для установки:
• в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
• на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
• на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
• на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

1. Краны Маевского различаются способом откручивания рабочего винта:
2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:

Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

https://youtube.com/watch?v=Q4LOLnuFOoc
