Принцип работы вытяжной вентиляции разных видов, расчет и выбор места установки

Расчет, схема и монтаж вытяжной вентиляции

Установка любого вида вентиляции – довольно трудоемкий процесс. Только обученные специалисты могут правильно подойти к этому вопросу.

Методы расчета параметров систем вентиляции

Начинать всегда следует с расчета вытяжной вентиляции. Для этого нужно знать, какое количество воздуха необходимо принудительно удалить из помещения. Существуют государственные и санитарно–гигиенические нормы, регламентирующие нормативы в данной области.

Статья по теме:

Опытный инженер всегда знает, где найти необходимую информацию. Пользуясь опорными сведениями и таблицами, он рассчитает количество циркулируемого воздуха и то, какими параметрами он должен обладать. Система вытяжной вентиляции жилого дома рассчитывается с учетом этих правил. Для этого используется несколько основных методов: по площади помещения, по кратностям и по СНиП.

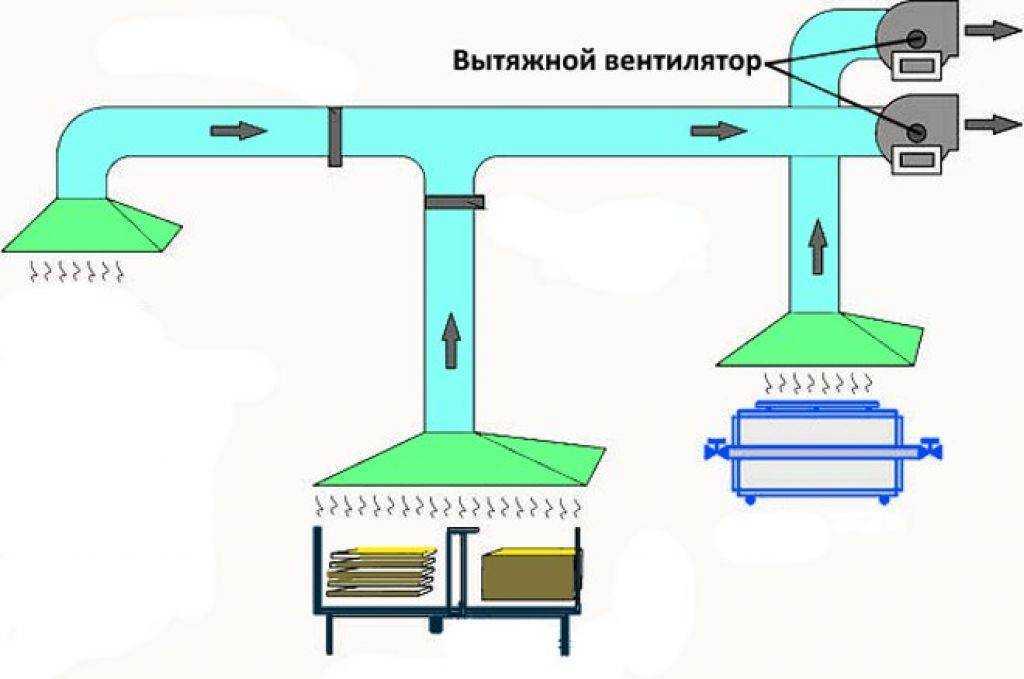

Общеобменная и локальная

вытяжные зонты для локальной вентиляции цеха

Один из определяющих параметров для систем вытяжной вентиляции это область действия. По данному признаку различают локальную и общую вытяжные вентиляции.

Общеобменная вытяжная вентиляция охватывает своим действием объем всех помещений в здании. В качестве примера можно привести знакомую всем вытяжную вентиляцию в квартирах. Вытяжные решетки расположены в верхней части кухни и санузла, через них должен вытягиваться отработанный воздух из всей квартиры. Общая вытяжная вентиляция эффективно эксплуатируется в жилищном строительстве, хранилищах, спортивных и оздоровительных объектах, в магазинах и торговых центрах. То есть там, где концентрация вредностей в воздухе невелика и они равномерно растворены по всему объему комнаты.

Общеобменный вид вытяжной вентиляции обустраивается когда:

• в воздух помещения проникают опасные вещества, потому что станки и механизмы нельзя герметизировать;
• нет конкретных точек выделения опасных веществ;
• локальные вытяжки не справляются.

Общеобменная вытяжная вентиляция уменьшает содержание опасных видов примесей в воздухе всего помещения до предельно допустимых концентраций.

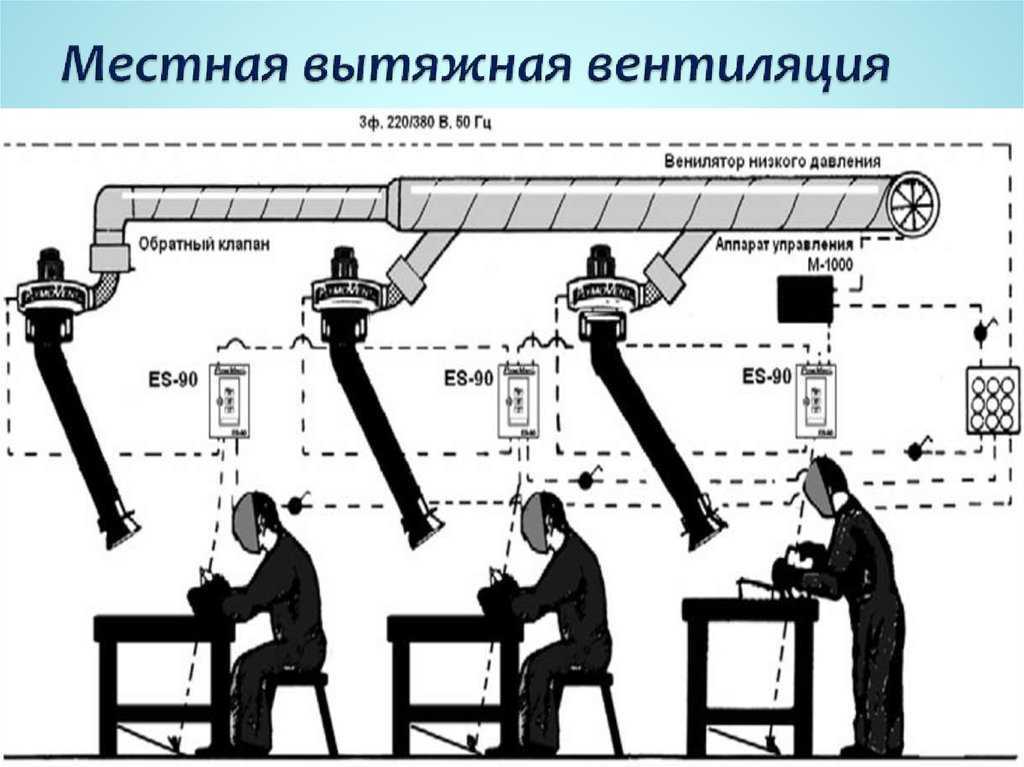

Локальная или местная система вытяжной вентиляции необходима там, где вредные или опасные вещества выделяются в воздух точечно. Она обеспечивает нормальные условия для рабочих прямо на их рабочем месте. Сюда подводятся вытяжные трубы, которые собирают пыль, горячий воздух, дым, ядовитые испарения и выносят, не давая им распространиться. Наглядный пример локальной вытяжной системы вентиляции — механические вытяжки на кухнях. Оборудование местной системы вытяжной вентиляции значительно дешевле, нежели общеобменной, а количество удаляемого воздуха меньше. А это значит, оборудование более экономично. Но если загрязнения рассредоточены в воздухе, система локальной вытяжной вентиляции малоэффективна.

Какие существуют нормативы для вентиляционных систем

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

• рабочий кабинет – 60 кубов;
• общие гостиные или залы – 40 кубов;
• коридоры – 10 кубов;
• санузлы и душевые – 70 кубов;
• курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Воздухообмен в помещениях

Длительное время использование естественной вентиляции считалось наиболее оптимальным способом обеспечения воздухообмена. До сих пор большинство домов использует именно этот принцип, поскольку система характеризуется простотой устройства и не требует затрат энергии для перемещения объемов воздуха.

Воздухообменная система решает ряд важных задач:

• поступление свежего атмосферного воздуха;
• удаление продуктов неполного сгорания бытового газа;
• устранение неприятных запахов;
• удаление углекислого газа;
• снижение температуры в помещениях;
• регулирование влажности.

Естественная вентиляция разрабатывалась при повсеместном использовании окон с деревянными рамами. Оконные проемы имели достаточное количество щелей, чтобы обеспечить смену требуемых объемов воздуха. Ситуация существенно усложнилась при появлении и широком распространении стеклопакетов, в конструкции которых предусмотрено использование высокоэффективных уплотнителей. Ставший герметичным оконный проем перестает пропускать уличный воздух, что может полностью нарушить работу вентиляции.

Более дорогие модели современных окон снабжены специальными клапанами для проветривания. Однако стоимость таких конструкций побуждает покупателей отказываться от продвинутых моделей и отдавать предпочтение более дешевым.

В результате первыми страдают помещения, в которых по проекту размещены вентиляционные выходы:

Кухня

Здесь особенно важно удалять продукты сгорания бытового газа, если дом газифицирован. От этого зависят здоровье и безопасность пребывания человека в помещении в процессе приготовления пищи

Работа четырех конфорок газовой плиты требует обмена не менее девяноста кубических метров воздуха в час. С этим объемом не всегда справится вентилятор вытяжки, а подобранная правильно вытяжная вентиляция обязательно решит проблему.
Ванная комната. Использование больших объемов воды создает повышенную влажность. Неэффективно работающая вентиляция не только снижает удобство пользования ванной, но и способствует появлению плесени, активно размножающейся в теплой и влажной среде.
Туалет. Здесь требуется повышенный воздухообмен для обеспечения свежести.

Есть и еще одна проблема, негативно сказывающаяся на воздухообмене. Вентиляционные каналы за длительное время эксплуатации накапливают на своих стенках значительное количество жира, пыли, копоти и других загрязнений. Ближайший выход воздуховода в квартире можно очистить и самостоятельно, а вот вертикальные каналы недоступны.

Помимо этого, жильцы не вправе самостоятельно их обслуживать — чисткой может заниматься только организация, которой доверена эксплуатация здания. Многие компании игнорируют решение этого вопроса, поэтому вентиляционные каналы остаются неочищенными в течение десятилетий. В результате часто можно столкнуться с затрудненным отводом воздуха даже при открытых окнах.

Решить проблему некачественного воздухообмена может переход к принудительной вентиляции. Проще всего прибегнуть к установке в штатные отверстия воздуховодов обычных вентиляторов.

О циркуляции воздуха в жилом помещении

Полноценная классическая вентиляция в любом жилом или промышленном строении должна как минимум состоять из двух процессов: притока и оттока воздушных масс. Вывести воздух — дело нехитрое. По такому принципу работают стандартные вентиляционные шахты с решетками-отдушинами в многоэтажках старого поколения. Компенсировать потери сложнее: если вентиляция не организована должным образом, грязные газы перестают вытягиваться из-за падающего давления. В одной из двух вертикальных вытяжных шахт жилища образуется обратная тяга. Итог — неприятные запахи в жилом помещении.

В домах старой постройки вентиляцию обеспечивали естественные щели в деревянных оконных рамах и специальные приточные отверстия под подоконником. Со временем окна из древесины стали менять на герметичные пластиковые стеклопакеты. А отверстия заложили в процессе утепления квартир. Однако вентиляция обязательна. Инженеры придумали для этих ситуаций варианты принудительного забора свежего уличного воздуха.

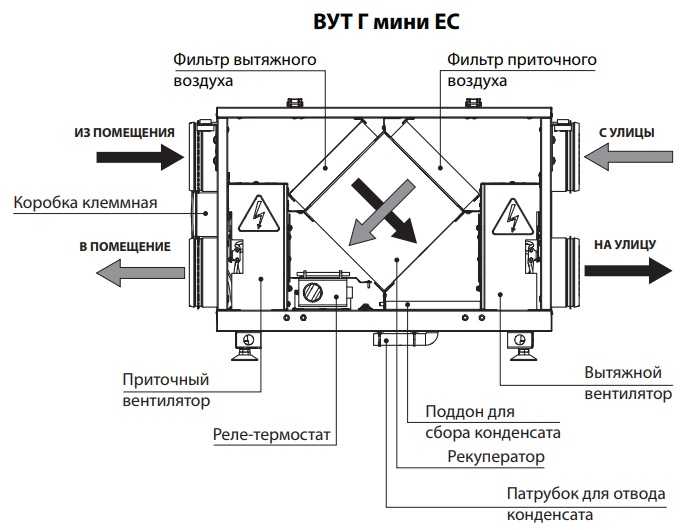

Принцип действия и монтаж установки рекуперации тепла

По каким параметрам следует выбирать рекуператор

Первое, на что следует обратить внимание, выбирая модель приточно-вытяжного рекуператора, это на соответствие его технических характеристик основным параметрам вентилируемого помещения: объем, высота, требуемая кратность воздухообмена и т. д

Самостоятельный расчет производительности вентиляционной системы для человека непосвященного является задачей непростой. Чтобы ее решить, застройщику придется ознакомиться с требованиями санитарных и постоянно меняющихся строительных нормативов, изучить законы динамики воздушных потоков, учесть количество людей, проживающих в доме, объединить полученные знания и рассчитать производительность приточно-вытяжного оборудования.

Основным расчетным параметром является объем воздуха, который должен поступать в помещение в течение одного часа. В соответствии с санитарными нормативами этот объем должен быть равен 30 м³ на одного взрослого человека (указан минимум). На практике производительность приточно-вытяжной вентиляции, а, следовательно, и рекуператора, должна быть выше. Это связано с потерями на сопротивление в воздуховодах, с большим объемом помещений и другими факторами.

Выполнение расчетных работ лучше доверить специалистам. Ведь в случае ошибки замена рекуператора потребует ощутимых финансовых затрат.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел ).

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности – 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение – около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Проектирование и монтаж

Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.

Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения.  Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.

Как известно для производственных помещений используют обще обменную и местную вентиляцию. Первая отвечает за воздухообмен и очистку воздуха всего помещения. А вот с помощью местных отсосов можно решить только локальные задачи в месте образования тех самых вредных веществ. Но удержать и нейтрализовать такие воздушные потоки полностью, препятствуя их распространению по всему помещению, не удается. Тут необходимы дополнительные элементы, такие как зонты.

На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.

Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.

Процесс монтажа

Установить и подключить вытяжной вентилятор своими руками довольно просто. Потребуются минимальные навыки и стандартный набор инструментов. Работа состоит из следующих этапов:

1. Подведение кабеля. На этапе ремонта помещения кабель лучше проложить в штробе. Если такой способ чрезмерно сложен или стены уже отремонтированы, лучше использовать кабельный канал. Обычно для подключения используется двужильный кабель. Если устройство предполагает заземление, необходимо использовать трехжильный. Выключатель устанавливается только для моделей с простейшей электрической схемой. Если прибор имеет встроенные датчики движения или влажности, на него должно постоянно подаваться напряжение.
2. Подключение. Работы можно проводить только на обесточенной линии. Прибор необходимо установить на заранее подготовленное для него место. Подсоединение проводов выполняется в соответствии с типом контактов, расположенных на корпусе устройства.
3. Фиксация корпуса. Большинство накладных моделей просто прижимаются к стене с помощью саморезов, для этого в корпусе предусмотрены специальные крепежные места. Канальные модели чаще всего фиксируются на специальный клей.
4. Установка декоративной решетки. Накладные модели обычно комплектуются декоративной накладкой, которая закрывает вентиляционное отверстие.

В случае затрудненного воздухообмена установка вентилятора в воздуховод помогает существенно улучшить параметры вентиляции помещений. Для продолжительной службы лучше выбирать модели качественной сборки. Тип устройства определяется условиями эксплуатации, а его производительность — объемом помещения. Самостоятельный монтаж и подключение не вызовут трудностей даже при отсутствии специальных навыков.

3 Методика и формулы расчёта вытяжной системы

Рассмотрим подробнее, как выполняется расчёт местной вытяжной вентиляции для производственных помещений. Необходимо отметить, что для поглощения потенциально вредных веществ используют зонтообразные отсосы. Эти элементы поставляются вместе с вытяжной вентиляцией, впрочем, их можно изготовить и собственноручно.

Навесной зонт

Оптимальный способ – рассчитать размеры зонта по формулам, представленным ниже. Предварительно необходимо установить следующие значения:

• a,x, b – предполагаемые размеры выбрасываемой площади;
• V3 – ориентировочная скорость забора воздуха внутрь зонта;
• Z – высота размещения конструкции над зоной загрязнения;
• Vв – скорость перемещения воздушных масс в зоне работы.

Монтаж вытяжной вентиляции осуществляют только после определения высоты установки заборной конструкции, поскольку от данного показателя зависит эффективность функционирования системы в целом. Как правильно это сделать? – Повесить зонт как можно ниже, что позволит вывести все опасные суспензии.

Размеры изделия определяют по формулам:

A=0,8*Z+a, B=0,8*Z+b или D=0,8*Z+d

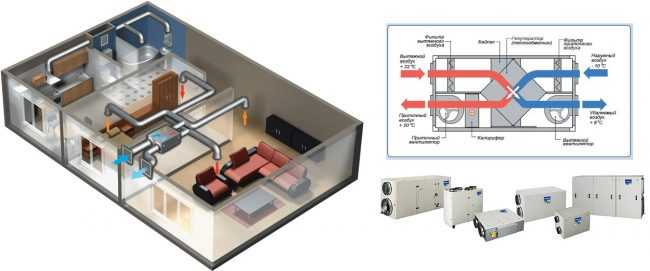

Рекуперация воздуха

Вентиляционная система с притоком и вытяжкой, оснащенная рекуператором для прогрева воздуха, циркулирующего внутрь, является наиболее востребованной для многоквартирных домов. При выборе рекуператора необходимо знать несколько важных «секретов», которыми пользуются профессионалы:

• Некоторые модели и модификации рекуператоров имеют крупные типоразмеры, поэтому заранее следует продумать место под размещение не только самого устройства, но и дополнительных воздуховодов.
• Перед монтажом строго рекомендуется составить проект монтажа и провести расчеты подбора конкретной модификации.
• Ну и очевидное, чем дороже рекуператор, тем дороже вентиляционная система. Но в данном случае эффект экономии наступит за счет долговечности качественного рекуператора.

Для многоквартирных домов с типовым жильем наилучший вариант – это рекуператоры локального или децентрализованного типа. Они малогабаритные, легко монтируются и сочетаются с интерьером. Децентрализованная модификация рекуператора работает только для одного помещения, где устройство установлено непосредственно, поэтому профессионалы рекомендуют использовать локальные типы рекупараторов.

Канальная и бесканальная система вентиляции

Следующая характеристика, по которой классифицируют вентиляционные системы – это способ конструкции. Они могут быть канальные и бесканальные.

Канальная система состоит из множества воздуховодов, основная задача которых – транспортировать воздух. Важным плюсом таких систем являются их компактные размеры и возможность скрытой установки. Канальная вентиляция позволяет использовать оборудование без выделения отдельного пространства. Она может быть расположена в нишах, шахтах, под подвесным потолком. Основана такая система на базе оборудования с прямоугольным или круглым сечением. Наибольшей популярностью в наши дни пользуются установки с прямоугольным сечением.

Проектирование и расчет вентиляционной системы

Проектирование приточно вытяжной вентиляции обычно начинается с составления общего плана здания с указанием площади и назначения каждого отдельного помещения. После этого разрабатывается схема вентиляции помещений, предусматривающая все необходимые элементы и места их установки.

Перед тем как рассчитать приточно вытяжную вентиляцию необходимо определить ее основные параметры, к которым относится:

• производительность системы, обеспечивающая требуемый воздухообмен в помещениях;
• необходимое давление в системе, создаваемое вентиляторами;
• скорость потока воздуха в воздуховодах и площадь их сечения;
• допустимые уровни шумов при работе системы;
• мощность воздухонагревателя для поступающего наружного воздуха.

Существующие нормы приточно вытяжной вентиляции предписывают минимально необходимый воздухообмен в помещениях, который зависит от их площади и числа пребывающих в них людей. Для жилых помещений нормы составляют 2-3 кубометра в час на один квадратный метр или 20-30 кбм/ч на одного взрослого человека. Для бытовых помещений (кухня, ванная комната, туалет и пр.) с высоким содержанием в воздухе вредных примесей, неприятных запахов или повышенной влажности, эти нормы увеличиваются в два или три раза.

Рабочее давление в воздуховодах зависит от технических характеристик вентиляторов: производительности (кбм/ч) и создаваемом полном давлении в рабочей зоне (Па), а также от типа и размера сечения трубопроводов, их длины, наличия поворотов, переходов и других добавочных элементов вентсистемы. При расчете должны учитываться удельные потери давления в воздуховодах, измеряемые в Паскалях на один погонный метр трубопроводов, которые определяются с помощью специальной диаграммы.

Полное давление, создаваемое вентилятором, должно превышать общие потери в вентиляционной системе. Поэтому, чем длиннее и сложнее по устройству и конфигурации воздухопроводная сеть, тем мощнее должен быть вентилятор.

Приточно вытяжная механическая вентиляция должна обеспечивать скорость воздушного потока в пределах 3-5 м/с. Превышение этого предела приводит к снижению рабочего давления в системе и возникновению сильных аэродинамических шумов, недопустимых в жилых и рабочих помещениях.

Площадь сечения воздуховодов рассчитывается с учетом требуемого расхода воздуха и скорости воздушного потока по специальной диаграмме.

Например, для жилого помещения с воздухообменом 500 кбм/ч и скоростью воздуха 5 м/с размер сечения должен быть не менее 160х200 мм для прямоугольного или 200 мм в диаметре для круглого типа воздуховодов.

Мощность используемого воздухонагревателя зависит от температуры наружного воздуха и производительности системы и рассчитывается по формуле:

Мощность нагревателя (Вт) = Разность температуры на входе и выходе системы (°С)*Производительность системы (кбм/ч)/Постоянный коэффициент (2,98).

Например, для квартиры с воздухообменом в 400 кбм/ч и разностью температур 28°С (на улице -10°С, внутри +18°С) мощность нагревателя составит: 400*28/2,98=3758 Вт или 3,8 кВт.

Для жилых помещений типичная мощность калорифера обычно составляет 1-5 кВт, для офисных – 5-20 кВт.

Особенности монтажа и обслуживания системы

Для эффективного вентилирования воздуха в помещениях необходим правильный и качественный монтаж приточно вытяжной вентиляции, который, в зависимости от сложности системы, может быть выполнен самостоятельно или специалистами в данной сфере.

Установленная приточно вытяжная вентиляция своими руками позволяет значительно сократить затраты, но при этом увеличивается риск совершения ошибок в расчетах и/или монтаже и получение неработоспособной системы, что может привести к еще большим расходам на их устранение.

Чтобы обеспечить работоспособность системы, необходимо проводить периодическое техническое обслуживание приточно вытяжной вентиляции, которое заключается в проверке состояния и герметичности соединений воздухопроводной сети, чистке или замене фильтрующих элементов, контрольных замерах основных параметров системы, работы автоматики и т.д.

Учитывая специфику выполняемых профилактических работ, обслуживание приточно вытяжной вентиляции лучше всего доверить профессионалам, имеющим необходимое оборудование и соответствующие навыки.

Как определить, правильно ли работает система вентиляции? Какие аспекты надо учесть, создавая систему вентиляции? Почему при этом надо учитывать сферу деятельности компании?

Неважно, какой у нас объект, что касается вентиляции, мы должны рассмотреть следующие аспекты. 1. Какие требования регламентируют профильные санитарные правила по системе вентиляции для нашего типа объекта (для предприятий питания/образования/медучреждений)

Какие требования регламентируют профильные санитарные правила по системе вентиляции для нашего типа объекта (для предприятий питания/образования/медучреждений)

1. Какие требования регламентируют профильные санитарные правила по системе вентиляции для нашего типа объекта (для предприятий питания/образования/медучреждений).

Например, если мы говорим об участке для организации сбора медицинских отходов внутри организации, это должно быть помещение с автономной вытяжной вентиляцией (п. 211 СанПиН 2.1.3684-21).

Для предприятий общественного питания важно предусмотреть локальные вытяжные установки в помещениях с выбросами тепла, влаги, пыли (мучной). Локальные установки могут присоединяться к системе вентиляции производственных помещений (п. 2.13 СанПиН 2.3/2.4.3590-20)

2.13 СанПиН 2.3/2.4.3590-20).

2. Какие параметры микроклимата нужно соблюдать в соответствии с нашим видом деятельности (температура, влажность, скорость движения воздуха).

Информация о параметрах микроклимата» содержится в разделе V «Физические факторы» обновленного СанПиНа 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания».

К сведению

Параметры микроклимата зависят от категории выполняемых работ и уровня энергозатрат (п. 28 СанПиН 1.2.3685-21).

Показатели, характеризующие микроклимат на рабочих местах в производственных помещениях:

• температура воздуха;
• температура поверхностей ограждающих конструкций (стены, потолок, пол), устройств, а также технологического оборудования или ограждающих его устройств;
• относительная влажность воздуха;
• скорость движения воздуха;
• интенсивность теплового облучения.

В профильных санитарных правилах, например для предприятий общественного питания, конкретной информации о параметрах микроклимата нет, указано лишь следующее: «Воздух рабочей зоны и параметры микроклимата должны соответствовать гигиеническим нормативам».

К сведению

Для медицинских организаций в профильном разделе СП 2.1.3678-20 в приложении 3 все же указана конкретная температура воздуха для помещений.

3. Какая кратность воздухообмена установлена для наших помещений.

Она может быть разной даже для помещений одного объекта. Например, для помещений, где хранятся сильно пахнущие средства, она выше, чем для помещений, предназначенного для хранения чистого белья.

4. В каких помещениях должен преобладать приток воздуха, а в каких — выход.

В асептических помещениях приток воздуха должен преобладать над вытяжкой (п. 4.5.2. СП 2.1.3678-20). В помещениях инфекционного профиля вытяжка должна преобладать над притоком воздуха.

Вытяжная вентиляция с механическим побуждением без устройства организованного притока должна организовываться из следующих помещений: душевых, санитарных узлов, помещений для грязного белья, временного хранения отходов и кладовых для хранения дезинфекционных средств, реактивов и других веществ с резким запахом (п. 4.5.23 СП 2.1.3678-20).

Если мы говорим об организации услуг в области спорта, досуга и развлечений, то вытяжная вентиляция с механическим побуждением без устройства организованного притока должна быть из санитарных узлов, помещений для грязного белья, временного хранения отходов и кладовых для хранения дезинфекционных средств (п. 6.1.18 СП 2.1.3678-20).

5. Для каких помещений объекта допускается общая система вентиляции, а какие помещения должны быть обособлены

Этот аспект особенно актуален для медучреждений, фармпромышленности, работ с микробиологическими культурами (далее мы расскажем об особенностях вентиляции в медицинских учреждениях).

6. Как обеспечить приток воздуха в помещении, где допускается фрамужное проветривание, где требуется приточно-вытяжная вентиляции с механическим побуждением, а где-то только через фильтры тонкой очистки.

Боксы или боксированные палаты оборудуются автономными системами вентиляции с преобладанием вытяжки воздуха над притоком и установкой на вытяжке устройств обеззараживания воздуха или фильтров тонкой очистки (п. 4.5.13 СП 2.1.3678-20).

Общая и локальная (местная) вентиляции

Специалисты делят все системы вытяжной вентиляции, учитывая зону их расчетной очистки – местные (локальные) и общие.

Общая вентиляционная вытяжка способна оперативно отводить загрязненный воздух из всех комнат в сооружении. Яркий пример – вытяжная вентиляция в квартире. Ее решетки традиционно располагаются в санузле и на кухне (в верхней части комнаты), через которые и отводится загрязненный воздух, мелкие частички копоти и жира.

Системы общего обмена активно эксплуатируются в оздоровительных учреждениях, складских комплексах, хранилищах, жилых объектах, ТРЦ и магазинах. Характерная черта этих объектов – концентрация нежелательных загрязнений минимальная, они равномерно распределены по объему помещения.

Вытяжную вентиляцию общеобменного типа рекомендуется обустраивать в ряде случаев:

• наличие в пространстве негерметичных механизмов и станков, вырабатывающих опасные эмульсии и вещества;
• недостаточная мощность локальных решений;
• отсутствие точек отвода загрязненного кислорода, небезопасных веществ.

Складской комплекс с вентиляционной системой смешанного типа

Вентиляционные вытяжки общего обмена устраняют концентрацию опасных частичек и примесей в помещении до оптимальных значений, предусмотренных нормативными актами.

Местная вытяжная вентиляция используется для устранения точечных выделений опасных и вредных веществ.

За счет направленного воздействия они гарантируют нормальные рабочие условия на локальном месте. Основой конструкций выступают вытяжные трубы для вентиляции, с помощью которых отводятся дым, воздух, пыль, небезопасные испарения, препятствуя тем самым их распространению.

Лучший наглядный пример подобного устройства – механические кухонные вытяжки. Стоимость оборудования местной системы на порядок дешевле, чем общеобменной. С экономической точки зрения они гораздо доступнее. Если же загрязнения распространены по всей площади помещения, описанные решения малоэффективны.
