Изготовление вентилятора в домашних условиях

Идея №2 – Используем моторчик

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками.

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится и крыльчатка (лопасти) тоже.

Чтобы сделать крыльчатку рекомендуем использовать обыкновенный CD-диск. Расчерчиваете его на 8 равных частей и аккуратно прорезаете к центру. Далее разогреваете диск (можно зажигалкой), и когда пластик станет эластичнее, выгибаете лопасти (как показано на фото).

Если крыльчатку не выгнуть, во время вращения диска воздушный поток создаваться не будет. Тут нужно чувствовать меру, чтобы и не переусердствовать тоже.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска рекомендуем вставить пластиковую пробку, в которой необходимо сделать отверстие под ствол мотора. Аккуратно фиксируем сердцевину и переходим к созданию опоры USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура, тщательно изолируем скрутку и переходим к испытательным работам.

Наглядные видео инструкции:

Идея с диском

Идея с компакт-диском №2

Как Вы видите, для того чтобы сделать вентилятор из кулера либо моторчика от машинки требуется не так много времени и навыков в работе с электроприборами. Даже новичок может справиться с таким заданием!

На улице погода становится теплее, пора задуматься о вентиляции. В этом выпуске Роман Урсу будет делать безлопастной вентилятор. Вы без труда сможете повторить это изделие своими руками. Используется в изделии четыре куска картона. Ширина должна совпадать с шириной кулера. 120 мм. В корпус встраивается выключатель и разъем питания. Снимем размеры и по нужному диаметру проделаем отверстие. Также понадобится блок питания на 12 вольт кулер, потребляющий 0,25 м. Блок на 2 ампера, так что хватит с головой. Верхняя часть вентилятора Дайсона имеет цилиндрическую форму. Это значит что мы начерти два круга диаметром 15 см. В одном из них 11 см, в другом 12 см. Чтобы детали хорошо держались на базе, берем одной из стенок, прикладываем детали, проводим линию и отрезаем. Теперь, чтобы сформировать цилиндры, понадобятся три отрезка с такими размерами: 12 x 74, 12 x 82, 15 x 86 см. Что и куда нужно приклеивать, разберемся на этапе сборки. Давайте сделаем срезы в каждой стенки. Это будут каналы для воздуха. Они выглядят как неплохие ножки.

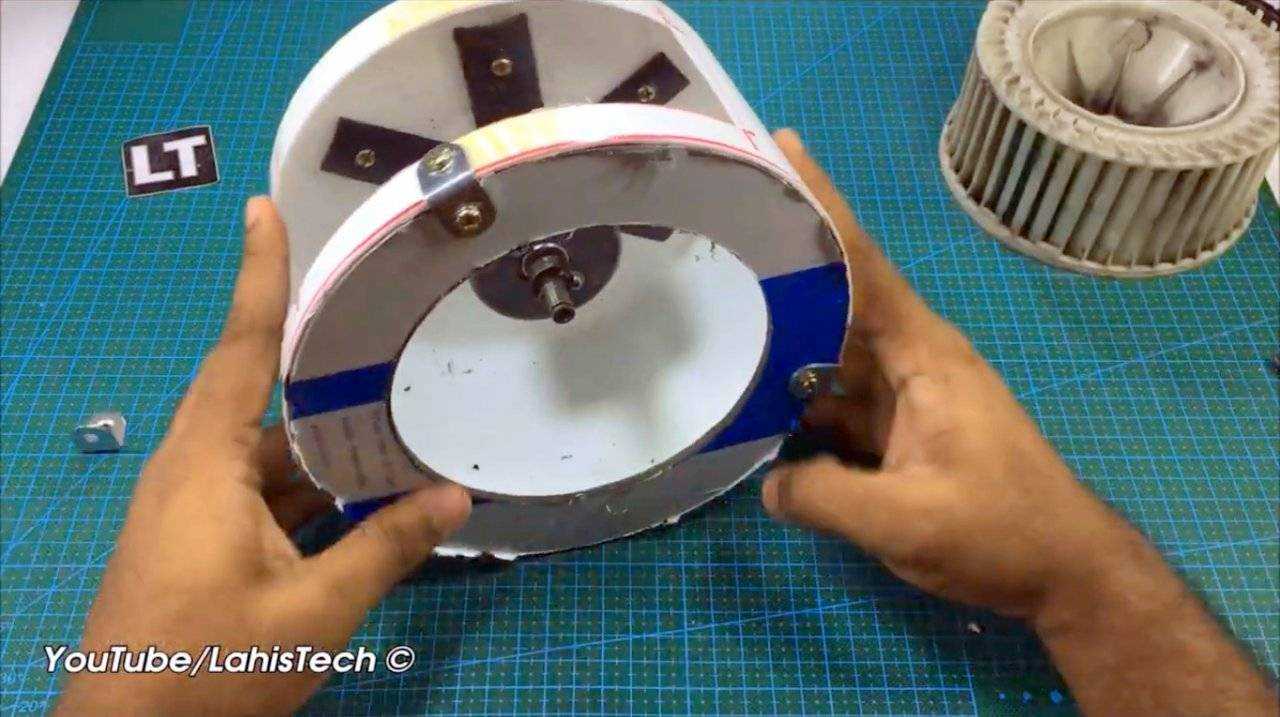

Приступим к сборке безлопастного красивого вентилятора, разместив курьер посередине. Поочередно приклеиваем каждую стенку. Провода можно убрать, как показано на видео. Было бы неплохо разобраться с подключением. Используем выключатель, поэтому разделяем один из проводов и формируем цепь. Провода идут к разъему питания, черный к минусу, красный к плюсу.

Нужно соединить все подготовленные ранее детали своими руками. Берем кольцо с внутренним диаметром 11 см. Она будет впереди. И отрезок 12×74. Соединяем, как на видео.

Повторяем тоже самое со вторым кольцом и заготовкой 12 x 82. Чтобы зафиксированной кольца держались в стабильно, используем пять небольших перегородок прочности. Длина чуть менее 12 см. Остается только закрыть конструкцию.

Используем последний отрезок 15 x 86 см.

В заключение наводим красоту, убираем излишки клея, покрываем краской. В целом безлопастной вентилятор готов.

Впереди много полезных самоделок, ждём тёплое солнышко, чтобы снять следующее видео и показать на канале.

Комментариев:

Установка вентилятора — это вопрос щепетильный. До того как сделать вентилятор своими руками, необходимо определить его место установки. Дело в том, что при изготовлении конструкции на сегодняшний день используется два вида двигателей:

• коллекторные;
• асинхронные.

Коллекторные при работе издают сильный шум, при его переключении происходит искра. Помимо того, движение щеток издает тоже много шума.

Асинхронные двигатели, которые оснащены короткозамкнутым ротором — полная противоположность. При самостоятельном изготовлении вентиляторов в качестве пускового реле можно использовать элемент из холодильника.

Модернизация действующего вентилятора

Пластиковые бутылки пригодятся в деле усовершенствования вентилятора, приобретенного в магазине. Практически бесплатные подручные средства помогут значительно увеличить производительность прибора.

Давайте рассмотрим, как и каким методом можно устроить в квартире приятный морской бриз:

Галерея изображений

Мы сделали детали, предназначенные для усиления воздушного потока. Они обеспечит ускоренное охлаждение пространства вокруг.

Теперь нужно сделать основу для их фиксации:

Галерея изображений

После подготовки устройства, призванного усилить производительность вентилятора, приступаем к сборке и запуску в эксплуатацию:

Галерея изображений

Как сделать USB-вентилятор

А вот самый удобный и простой вентилятор – это именно старый кулер, которому тоже можно найти применение. Например, поставить его на столе, и он будет охлаждать, только уже не процессор или видеокарту, а человека.

Плюсы такой конструкции очевидны: кулер очень надежен, ведь это его работа – постоянно крутить крыльчатку и что-то охлаждать. Да и достать кулеры легко. Достаточно либо найти старый компьютер, либо заказать новый вентилятор или купить его в магазине.

Устройство кулера простое. Это уже готовый вентилятор в пластиковом корпусе. От него отходят два провода (обычно красного и черного цветов).

Обычный кулер компьютера

Сделать USB-вентилятор – дело нескольких минут:

1. Провода на кулере зачищаются на 1-2 сантиметра.
2. Берется обычный USB-провод, на конце которого тоже нужно избавиться от изоляции. В стандарте USB-шнур имеет внутри четыре проводка. Из них следует выбрать черный и красный. Остальные отрезать, чтобы не мешались, а нужные зачистить.
3. Красный провод шнура соединить с красным на кулере. Черный – с черным. Тщательно заизолировать участки без обмотки. Готово.
4. Остается только подумать над удерживающим устройством. Тут может пригодиться уже знакомая проволока, которая принимает любую форму. Для корпуса вентилятора вполне сойдет даже картонная коробка, а если потратить чуть больше сил и времени, то можно соорудить даже настоящий дизайнерский объект.

Дизайнерский подход к оформлению вентилятора

Очень удобно, когда вентилятор включается при запуске компьютера. К тому же, современные блоки имеют сразу несколько выходов на USB. Получается, что такое устройство мешаться не будет.

Другой момент – иногда хочется включать вентилятор независимо от работы компьютера (тем более, устройство с кулером получается достаточно мощным, хорошим и полезным). Тогда можно использовать переходники. Например, на телефоны сегодня делают зарядки, которые легко превращаются в USB-шнур, когда отсоединяется разъем с вилкой. Подобное оборудование можно использовать и для вентилятора, сделав его универсальным: работающим от сети и от USB-порта любого компьютера. Еще один плюс такой конструкции – самая простая электроцепь. Вентилятор на основе кулера может обойтись даже без лишних кнопок: только провод и вилка.

Делаем своими руками

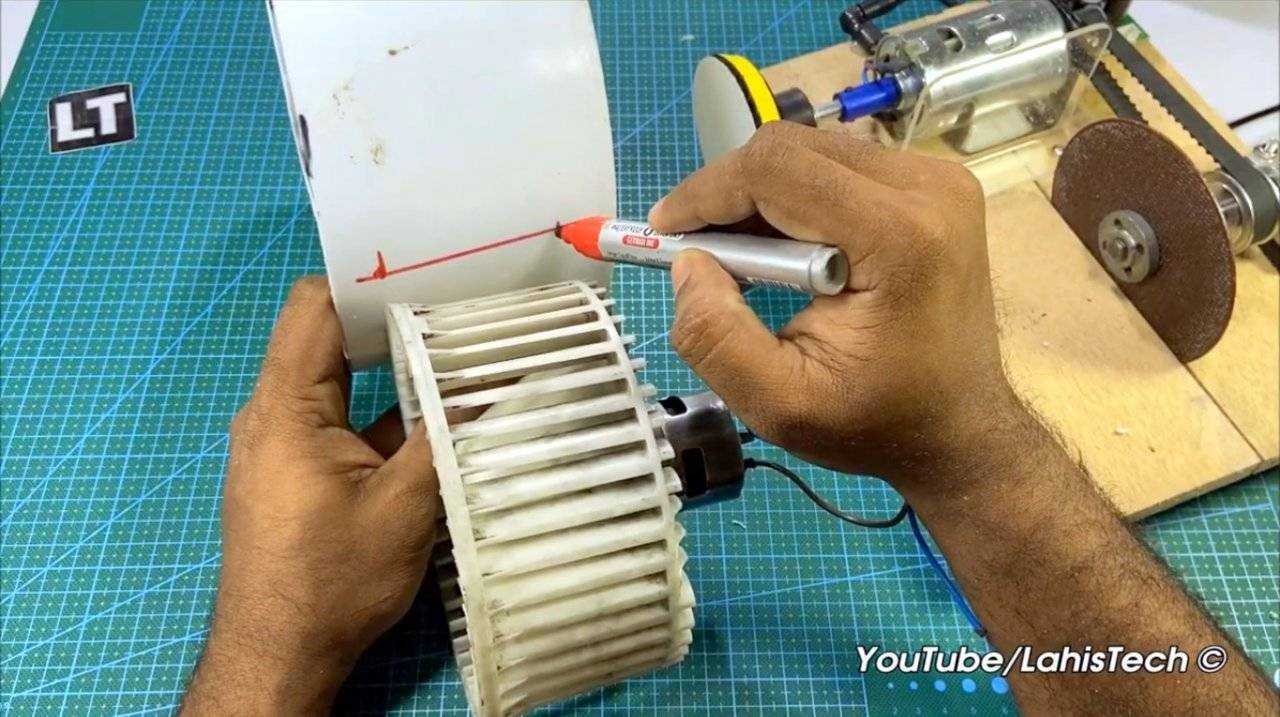

Построение вентилятора-улитки — дело не самое сложное, если вы решите взяться за самодельный агрегат своими руками.

Есть несколько важных рекомендаций, которые следует учесть перед построением своими руками вентилятора улитки.

1. Функциональное назначение. Для оснащения системой вентиляции части помещения, небольшого участка или оборудования, корпус допускается собрать из подручных материалов. Если это центробежный агрегат, который будет формировать воздушные потоки для обеспечения работы котельного оборудования, тогда корпус изготавливается своими руками на основе нержавеющей стали или жаропрочного металла.
2. Мощность. Этот параметр напрямую зависит от функций, которые будет выполнять центробежный агрегат. Многие домашние умельцы используют улитки, снятые со старого оборудования, вентиляционных систем, вытяжек или пылесосов. За счет использования такого агрегата, вы гарантируете точное соотношение мощности и характеристик корпуса.

Если вы хотите сделать улитку для бытового применения, использования внутри мастерской, тогда собрать своими руками устройство можно. Все остальные ситуации подразумевают необходимость использования только заводских, проверенных улиток.

Чтобы своими руками собрать эффективный самодельный вентилятор-улитку, вам потребуется выполнить следующие задачи:

• Рассчитать габариты будущего оборудования. Если это центробежный агрегат для установки на ограниченном пространстве, обязательно воспользуйтесь демпферными прокладками. Они позволят компенсировать образующиеся вибрации в процессе его работы, уберегут улитку от преждевременного износа. Если это крупный стационарный агрегат, защита от вибраций происходит за счет массы оборудования и его фиксации;
• Изготовить корпус вентилятора-улитки. Если у вас нет готового короба, который идеально подойдет для вентилятора, используйте подручные материалы. Для данных целей подойдет пластик, фанерные листы, сталь. Если вы решите взять листы фанеры, убедитесь, что в процессе сборки конструкции полностью отсутствуют зазоры, все швы качественно загерметизированы;
• Продумать схему силового агрегата улитки. Задача силовой установки — вращать лопасти вентилятора. При выборе учитывайте, какую мощность имеет улитка. Если это центробежный вентилятор высокой мощности, используйте ременной привод. В небольших установках актуально применять вал, который соединяет редуктор мотора с ротором;
• Использовать крепежные элементы. При установке вентилятора-улитки на внешнем корпусе конструкции, используют П-образные монтажные пластины. Если мощность агрегатов внушительная, тогда обязательно примите на вооружение массивное, прочное основание;
• Минимизировать шум. Улитка высокой мощности характеризуется тем, что такой центробежный вентилятор излучает достаточно много шума. Объективно лучший способ защититься от шума улитки — собрать оборудование максимально качественно. Уже после сборки улитки компенсировать шум проблематично. Самыми шумными являются модели, корпус которых изготовлен из пластика и металла. Деревянные корпусы уменьшают шум улитки, но существенно уступают металлическим и пластиковым аналогам длительностью эксплуатации.

Согласно представленной схеме вы можете создавать вытяжные центробежные устройства различной мощности назначения своими руками. При необходимости можно вносить изменения в схему, менять комплектующие, добавлять вспомогательные элементы.

Наиболее значимым моментом при сборке вентилятора своими руками — это надежная герметизация всех имеющихся в конструкции швов и защита самого двигателя. С течением времени и по мере эксплуатации на двигатель, не имеющий надлежащей защиты, может попадать различный мусор, пыль, грязь и влага. Не секрет, что это приводит к износу, постепенному разрушению и выходу оборудования из строя.

В основе механизма любого вентилятора лежит ротор с закрепленными на нем лопастями. Назначение их — перемещение больших масс воздуха с целью циркуляции воздуха.

Сфера применения центробежных вентиляторов «улитка» очень широка. Их используют в инженерных системах зданий, промышленных системах вентиляции, сушильных камерах, бытовых приборах, покрасочных, при обдуве станков.

Процесс изготовления вытяжного вентилятора из доступных материалов

Вал двигателя освобождается от гаек, шкивов, заглушек, фланцев и прочих приспособлений. Из фанеры размерами 400×400 мм при помощи ручного фрезера по дереву с применением универсального фрезерного стола вырезается круг диаметром 250 мм.

Внутри делается отверстие диаметром, равным диаметру крыльчатки двигателя (50 мм).

Из обрезков вырезается круг диаметром на 1-2 мм меньше отверстия, чтобы свободно в него входил.

Сверлятся отверстия для крепления электродвигателя, затем – насверливаются зенкером или толстым сверлом на пару миллиметров, чтобы спрятать шапки болтов. Мотор привинчивается к фанере.

К кругу приклеивается цилиндр поменьше такой высоты, чтобы они вместе закрывали вал мотора.

Внутри сверлится отверстие по диаметру равное толщине вала. Конструкция аккуратно напрессовывается на вал через деревянную проставку, чтобы не расколоть, не повредить.

Из остатков фанеры и второго листа вырезаются две одинаковые «гитары» – будущий корпус воздухоочистителя.

Из тонких листов фанеры вырезается два круга диаметром чуть меньше, чем прежде – около 230 мм.

На одном из них фрезеруются глухие радиальные пазы фрезой 6 мм глубиной 3-5 мм. В данном случае 8 штук.

Получится турбина, аналогичная используемой в пылесосе.

При помощи ручной или стационарной циркулярной пилы из тонкой фанеры нарезаются прямоугольники. Их длина превышает длину пазов на пару миллиметров, ширина – 58 мм.

Рёбра между боковыми гранями, которыми детали вставляются в пазы, шлифуются под наклоном. Эти спуски упростит установку лопастей в пазы. При шлифовке нужно следить, чтобы пальцы не оказались под наждачной шкуркой. Пазы смазываются столярным клеем, в них впрессовываются все детали.

Второй круг кладётся соосно нижнему, и конструкция придавливается грузом для склейки.

После высыхания внутри основы турбины высверливается воздухозаборник радиусом 43 мм. В центре второго круга диаметром 230 мм коронкой высверливается отверстие диаметром, равным толщине меньшего цилиндра на валу двигателя.

Конструкция надевается на двигатель и привинчивается шурупами через заранее засверленные отверстия.

Мотор запускается, и фанера выравнивается при помощи наждачной шкурки или болгарки с ней в качестве насадки с соблюдением мер предосторожности. Верхний круг приклеивается к лопастям. Конструкция закрепляется при помощи струбцин

К ней приспосабливается УШМ с наждачным кругом либо шлифмашинка

Конструкция закрепляется при помощи струбцин. К ней приспосабливается УШМ с наждачным кругом либо шлифмашинка.

Если лопасти сильно выпираются за пределы кругов, их нужно аккуратно обрезать ручной пилой с запасом в пару миллиметров.

Мотор запускается вместе со шифровальным инструментом для выравнивания кромок и центрирования турбины для минимизации вибраций.

То же делается для выравнивания верхней поверхности. В верхней «гитаре» проделывается отверстие, равное диаметру круга с электромотором, чтобы тот плотно входил. В нижней «гитаре» вырезается воздухозаборник радиусом 43 мм.

Компактный водяной насос на бесколлекторном двигателе с дистанционным управлением Разрезаем заготовку по разметке почти до горлышка. Отгибаем лопасти будущего пропеллера и отрезаем каждую вторую из них. У нас осталась заготовка с тремя равноудаленными друг от друга лопастями. Края каждой из лопастей необходимо закруглить. Делаем это аккуратно.

Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Крыльчатка для вытяжки своими руками Электродвигатель 12 V DC, на валу которого будет закреплен пропеллер, можно взять из старых игрушек или ненужного в хозяйстве фена. Спрашивайте, я на связи!

Как сделать мощный вентилятор своими руками

Когда речь заходит о мощных вентиляторах, то нужно понимать, что для них требуются уже совсем другие двигатели. Начиная от моторов старых вентиляторов, заканчивая другими бытовыми приборами. Хорошо подойдут:

• ненужные потолочные люстры с вентилятором;
• старые газонокосилки;
• дрели;
• вытяжки.

Единственное, нужно попасть в коридор напряжения, которое требуется для питания мотора. Например, для дрелей чаще всего нужно 18 Вольт. Но для целей вентиляции достаточно будет подавать меньше половины такого вольтажа. Даже на 12 Вольтах вентиляторы работают очень громко и крайне неустойчивы из-за сильной инерции вращающихся лопастей.

Питание для мощных электродвигателей нужно делать от сети. Поэтому надо подумать об установке блока питания или подключении зарядного устройства. Электросхему можно усложнить, добавив завалявшиеся лампочки, электронные часы, радио, тумблер или плату для переключения режимов работы. Но легче, конечно, ограничиться только вентилятором с кнопкой, если этого будет достаточно.

В любом случае, такие домашние вариации вентиляторов-самоделок иногда намного лучше даже покупных вариантов. При должном умении может получиться очень неплохая вещь, настоящая гордость хозяина.

Замыкание обмоток или обрыв проводов

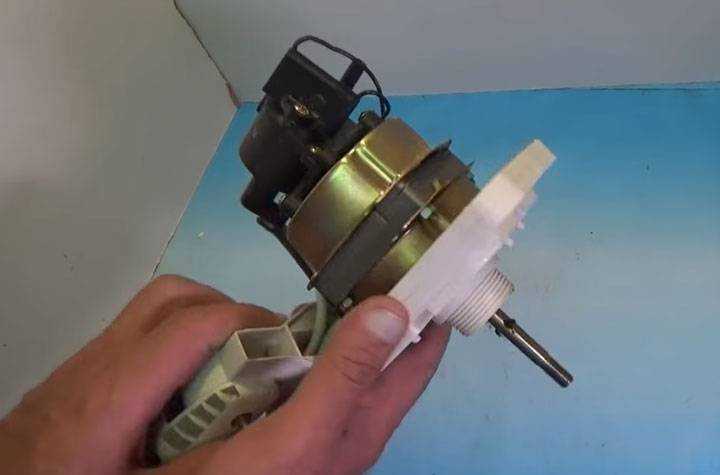

Если повреждение более сложное и простая смазка не помогает, придется разобрать вентилятор по детальнее.

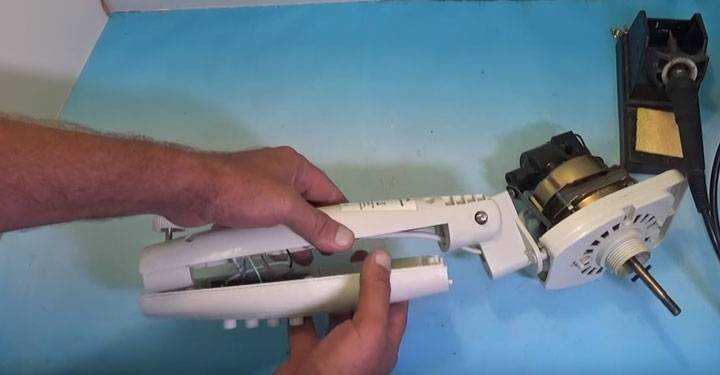

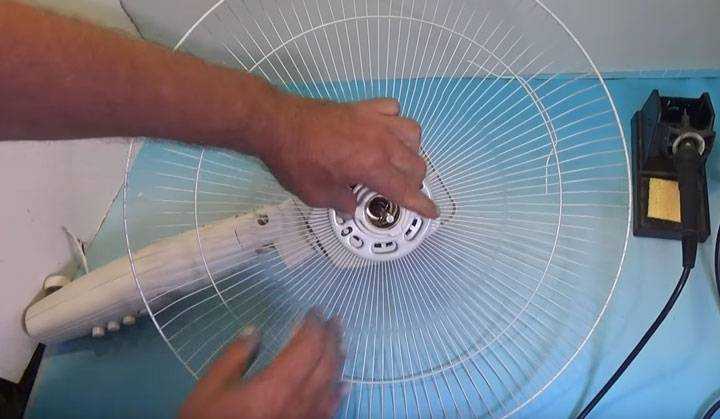

Сперва проделываете все махинации по разборке как указано выше. После снятия пропеллера, откручиваете пластиковую переднюю контргайку ,которая располагается сразу за ним, и скидываете всю защитную рамку.

В руках у вас остается сам двигатель и ножка, в которой проходят провода питания и расположен кнопочный механизм.

Разбираете эту ногу выкрутив 6 саморезов.

В первую очередь проверяйте пайку проводов. Вполне возможно один из них, или даже несколько отвалились или отгорели.

Если все цело, как понять какой провод куда идет и за что отвечает? Начинайте проверку с двух проводов от вилки питания.

Один из них, пусть это будет черный (как на фото снизу), через лампочку подсветки идет напрямую к двигателю вентилятора.

Второй провод заходит на нижнюю клемму наборного выключателя (кнопка 0).

Далее, путем нажатия соответствующих кнопок — 1-я скорость, 2-я, 3-я, замыкаются те или иные контакты переключателя, и тем самым изменяется скорость двигателя.

Каждый провод от этих кнопок идет к своему выводу на обмотке, с большим или меньшим числом витков. Подавая на них напряжение, вы заставляете пропеллер крутиться быстрее или медленнее.

Из чего делать

Итак, а из чего же можно сделать такую полезную конструкцию? Отлично подойдет любой хотя бы немного и поддающейся обработке материал, но если вы новенький мебельщик, то особо не увлекайтесь. На самом деле настоящее произведение искусства это литые или кованые этажерки. Однако изготовить их будет совсем непросто, ведь потребуется производственное помещение, спецоборудование, навыки.

Предлагаем оптимальный вариант – сделать этажерку из сеток старого кондиционера. Получится бюджетная и интересная конструкция, которая прослужит вам многие годы. Для основы рекомендуем подготовить деревянную конструкцию.

Источник питания

Желающий изготовить вентилятор своими руками, видит 3 проблемы: достать двигатель, питание, сделать пропеллер. Детали должны взаимно стыковаться. Три проблемы решены, начинаете своими руками делать вентилятор. Сегодня дома обилие импульсных блоков питания. Задумайтесь, началось в 90-е. Игровые приставки, мобильные телефоны, прочая аппаратура. Техника ломается, импульсные блоки питания остаются. Вольтаж иногда нестандартный, большинство моторчиков работает, питаясь любым напряжением. Просто обороты будут меняться сообразно вольтажу. Дома завалялась сломанная бытовая техника – немедленно сделайте вентилятор самостоятельно.

Блоки питания самодельного вентилятора

Постоянно люди пытаются сделать своими руками особенный вентилятор. Один вопрос чаще выходит за рамки обсуждения: источник питания. Само устройство вентилятора настолько очевидно, пропал смысл останавливаться подробнее. Итак, понятно, батареек сегодня немыслимое количество. Смогут ли работать долго. Ответ – нет. В крайнем случае возьмите «крону», в советское время считали надежным источником энергии. Блок питания плох, мощность постепенно станет падать, обороты уменьшаться, человека раздражать. Важна стабильность без дополнительных усилий. Отсутствует маленький аккумулятор 12 вольт – приготовьтесь: начнем искать, как сделать источник энергии самодельного вентилятора.

Первое, приходит в голову: курочить компьютер. Известно, миниатюрные устройства питаются портом USB. Гаджеты подзаряжаются. Порт USB является источником неиссякаемой энергии. Напряжение невелико, понадобится низковольтный мотор постоянного тока. Полагаем, можно найти дома, купить в хозяйственном магазине. Сколько составит мощность порта: по старым стандартам 2–3 Вт. Другое дело, найти устройство-хост с обновленной версией интерфейса (2014 год признал редкостью). Разработчики обещали выдать 50 Вт (даже больше, верится с трудом). Правда проводов станет больше, номинальных напряжений прибавится. Напоминаем, согласно традиции, питание подается на красный (+), черный (-) провода. Белый, зеленый – сигнальные.

Ищем энергию, вопрос проще решается, нежели для 3 вольт:

12 вольт найдете в персональном компьютере, запитать кулер используют вольтаж

Уделите внимание направлению проводов. На каждом стандартном разъеме 12 вольт выявляются

Крайний желтый провод (доводилось видеть прямо противоположные схемы), два черных посередине – земля. Проверяйте тестером, раскладка типична.
12 вольт постоянного тока дают адаптеры подзарядки переносных раций. Распространены приборы, потребляющие 9 вольт. Сгодится процессорному кулеру. Сегодня популярны элементы Пельтье, снабжаются большим радиатором, вентилятор часто становится бесполезным. Умники довели процессор до температуры минус 10 градусов Цельсия, – хватит надежной работе. Кулер приспособьте под самодельный вентилятор. Любой хорош наличием 4 отверстий. Редко удается привинтить к сокету процессора, зато можно продеть проволочный каркас, выступающий подставкой. 4 отверстия по четырем углам – придумайте, как лучше сделать подставку.

Любой желающий сделает блок питания самостоятельно… Прямо сейчас займемся, системный блок курочить повремените. Микросхемы, радиоэлементы широко продают торговые точки, рынки.

Пошаговая инструкция

Для каждого перечисленного ранее материала существует инструкция по созданию лопастей и конуса для вентилятора.

Из пластика

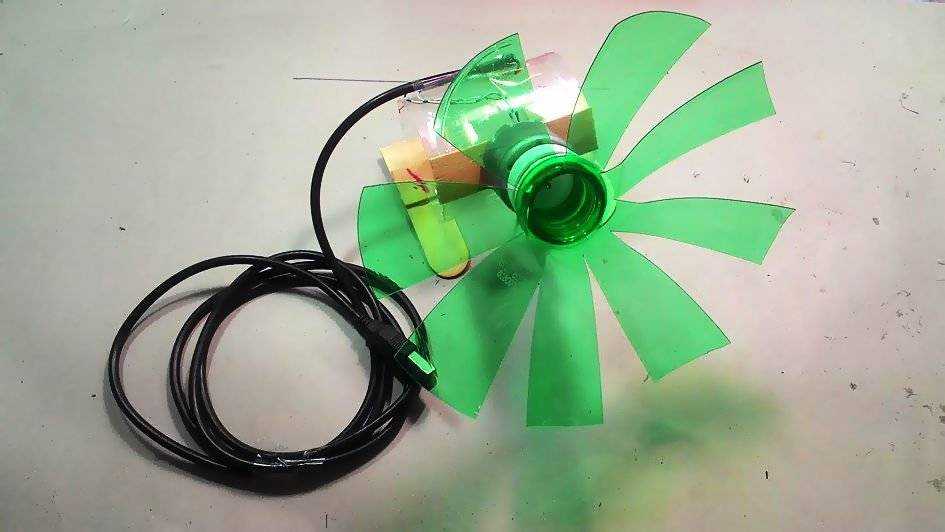

Рассмотрим алгоритм действий с пластиковой бутылкой:

1. Одна часть пластиковой бутылки с крышкой будет лопастями. Поэтому основание разрезается таким образом, чтобы образовалось несколько лепестков. Лепестки отрываются через один.
2. Для придания лопастям формы нужно их скрутить. В этом поможет свеча, спички или зажигалка. Главное внимательно смотреть за процессом, так как мягкий пластик подвержен возгоранию. Лучше держать зажигалку на предельном расстоянии, чтобы только разогреть пластик.

Разрез первой части пластиковой бутылки

Из кулера

Далее рассмотрим инструкцию с использованием кулера:

1. Для превращения кулера в вентиляционный аппарат с пропеллером сначала подготавливаются провода, а потом соединяющая конструкция. При расположении устройства около компьютерного блока пригодится обыкновенный USB-кабель. Соединяющий провод обрезается и очищается от изоляции. Аналогичная операция проводится с проводками кулера. В процессе сборки пропеллера понадобятся красный и черный провод. Первый отвечает за плюс, второй за минус. Но если в проводах кулера и USB-кабеля присутствуют другие цвета, их можно отрезать и убрать. Это делается, чтобы не запутаться.

Установка кулера на пластиковое основание

1. Переходим к процедуре соединения материалов. Сначала провода и кулер очищаются от пыли и прочего мусора. Шнуры лучше плотно перекрутить между собой. Нельзя путать цвета. Неправильная конструкция приведет к сложностям в процессе конструирования деталей для вентилятора. Для скрутки нужно 1 см. Если необходимо, большинство проводов очищается и изолируется в дальнейшем.

Провода и кулер

Итоговая схема размещения деталей для вентилятора

Обычно компьютеру не страшны подобные ситуации, если в него встроена специальная защита от перепадов напряженности. Гораздо сложнее проблема обстоит с розетками. Во время перепадов розетка коротит и нарушается работа во всей проводке. Поэтому следует заботиться об изоляции оголенной части проводов во избежание сложностей и нестандартных ситуаций.

Для создания полноценного вентилятора значительных габаритов понадобится несколько ненужных кулеров. Иначе устройство при колебаниях и вибрациях упадет. Допускать такой ситуации нельзя по следующим причинам:

1. При падении прибор может отскочить прямо в лицо. Но глубоких порезов такое устройство не нанесет.
2. Если сделанное устройство упадет на плоскую поверхность, лопасти просто сломаются. Осколки разлетятся в разные места. Опасная деталь может также отскочить и в глаз.
3. Другие опасные непредвиденные обстоятельства.

Из диска

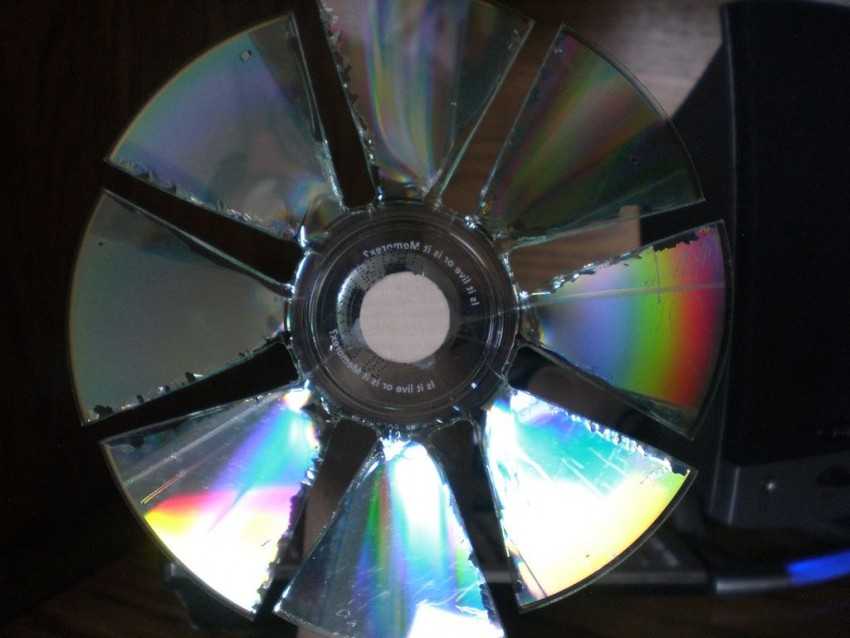

Из диска не получится сделать конус. Но этот материал пригодится для создания лопастей. Рассмотрим подробную инструкцию по созданию деталей:

1. Так как в основе вентилятора с дисковыми лопастями не используется кулер, нужно купить или найти специальный мотор. Он приводит конструкцию в движение. Но фактически возможно использование двигателя от системного кулера для охлаждения. Необходимо подобрать моторчик, который двигается с определенной частью — торчащими железными или из пластика стержнями. Но из диска получится гораздо лучший и прочный пропеллер. В качестве мотора берутся детали из старого видеомагнитофона и плеера. Эти материалы хороши, так как в основе устройств процесс раскручивания дисков и кассет. Нельзя использовать моторчик от стиральной машинки или сломанного вентилятора. Такие устройства сильно раскручивают пропеллер. При самостоятельной сборке изделия с некачественными инструментами конструкция получается хлипкой. Поэтому сначала выбирается мотор с подходящей скоростью вращения. Если двигатель вращается с большой скоростью, вероятно, что дисковое основание лопастей расколется и разнесется по комнате. Работающий моторчик скрепляется проводами так же, как было описано ранее.

Пример разлиновки диска

Итоговая дискового вентилятора на 2-х втулках

Ошибки при выборе

Подводя итог всему вышесказанному, резюмируем наиболее частые ошибки, которых следует избегать при походе в магазин за вентилятором:

12

Достаточно вентилятору один раз упасть и у него нарушается центровка вала. Вследствие чего будут разбиваться втулки, а ротор шкрябать по обмоткам.

Причем на такой вид повреждения из-за случайного опрокидывания, никакая гарантия не распространяется!

34

5

Это всего лишь несколько иные, более комфортные моменты при эксплуатации.

Лучшие недорогие:

Лучшие с дистанционным управлением:

Лучшие цельнометаллические:

https://youtube.com/watch?v=nOpNeZWlqHE

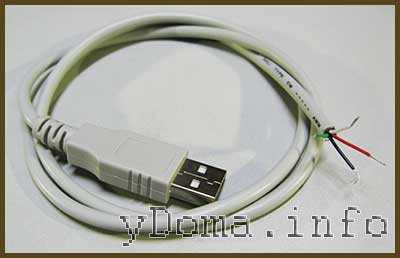

Цветовая маркировка кабеля USB разъема

Для подачи питающего напряжения на кулер подойдет любой кабель с разъемом USB. Такие кабели повсеместно используются для подключения к зарядному устройству сотовых телефонов, принтеров и других устройств.

Если заглянуть внутрь разъема USB, то можно увидеть четыре контакта, как показано на фотографии. Через первый и четвертый контакты подается питающее напряжение 5 В, по остальным – информационные данные, которые для подключения кулера не нужны.

Распиновка-распайка разъемов USB 2.0
Вывод	Название	Цвет провода	Описание
1	VCC	красный	+5 В
2	D –	белый	Данные –
3	D+	зеленый	Данные +
4	GND	черный	Общий

Контакты соединены с проводами разных цветов по стандарту. В таблице приведены данные по цветовой маркировке USB кабелей. Для питания кулера необходимы только провода красного и черного цветов.

Для подключения самодельной системы дополнительного охлаждения к USB разъему мини-ПК достаточно длины шнура 20 см, но решил сделать 50 см для возможности использования вентилятора в других случаях. При желании провод всегда можно будет сделать короче.

После обрезки кабеля нужно снять с него изоляцию на длину около сантиметра, обрезать провода Данных (белый и зеленый провода) и с помощью паяльника залудить концы проводов. Необходимо исключить возможность прикосновения проводов данных между собой.

Устройство промышленных вентиляторов

Вентилятор для кузнечного горна такого типа часто имеет корпус, который выполнен в форме улитки. Его внутреннее устройство и принцип работы изображены на рисунке, где а) — это внешний вид, б) — устройство и расположение внутренних деталей.

Принцип работы «улитки» состоит в следующем:

• Внутри кожуха (3) корпуса вентилятора на оси размещено колесо вращения (1), снабженное лопастями (2).
• Форма лопастей и направление вращения колеса создают движение потока воздуха в трубу (4) в направлении зоны горения.
• Направление потока воздуха предусмотрено от расположенного в центральной части корпуса улитки отверстия к ее конечному витку, имеющему сужение. За счет этого напор воздуха усиливается.

Примером промышленного изделия является вентилятор распространенной марки VT1-2, выпускаемой под брендом «Blacksmith».

Он предназначен для обдува как стационарного, так и переносного горна с полностью открытой верхней частью. Диаметр для подсоединения трубы такого устройства равен 50,8 мм, питание осуществляется от сети в 220 В, мощность потребления — 150 Вт, рабочее колесо вращается со скоростью 3000/3600 об/мин.

Максимальный напор (давление) воздушной струи в подводящем отверстии равен 490 Па. Вентилятор имеет габариты 225х180х225 мм и вес 2.65 кг.

Корпус вентилятора выполнен путем литья и отличается повышенной прочностью. Работает аппарат практически бесшумно, легко подсоединяется к горну.

Вентилятор из дисков

Если предыдущий вариант Вас не устраивает, и хочется чего-то более сложного, то рассмотрим самостоятельное создание вентилятора из компьютерных дисков:

1. Двигатель.

Т. к. мы не используем кулер, необходимо обзавестись каким-либо моторчиком, приводящим лопасти нашего будущего устройства в движение. По факту, можно использовать и мотор уже упомянутого кулера системы охлаждения, однако это слишком просто.

Вам следует найти или купить мотор с двигающейся определённой своей частью (например, торчащий железный стержень). Раз мы делаем вентилятор из дисков, то наличие подобного стержня будет наилучшим вариантом. Также прекрасно подойдут моторы из старого видеомагнитофона или плеера, ведь они раскручивают диски и кассеты – то что надо для вертящегося пропеллера в нашем вентиляторе.

Не стоит использовать двигатель из стиральной машины или даже прошлого вентилятора – они чрезвычайно сильны. Ввиду самостоятельного сбора конструкции она будет весьма хлипкой. Сильный мотор в первые же секунды разнесёт осколки лопастей по помещению и слетит с основания.

При наличии работающего мотора его необходимо скрепить проводами по ранее упомянутой форме.

Имея на руках работающий двигатель, необходимо сконцентрироваться на дисках, являющихся основными комплектующими нашего вентилятора. Первым делом разрежьте один на 8 равных частей:

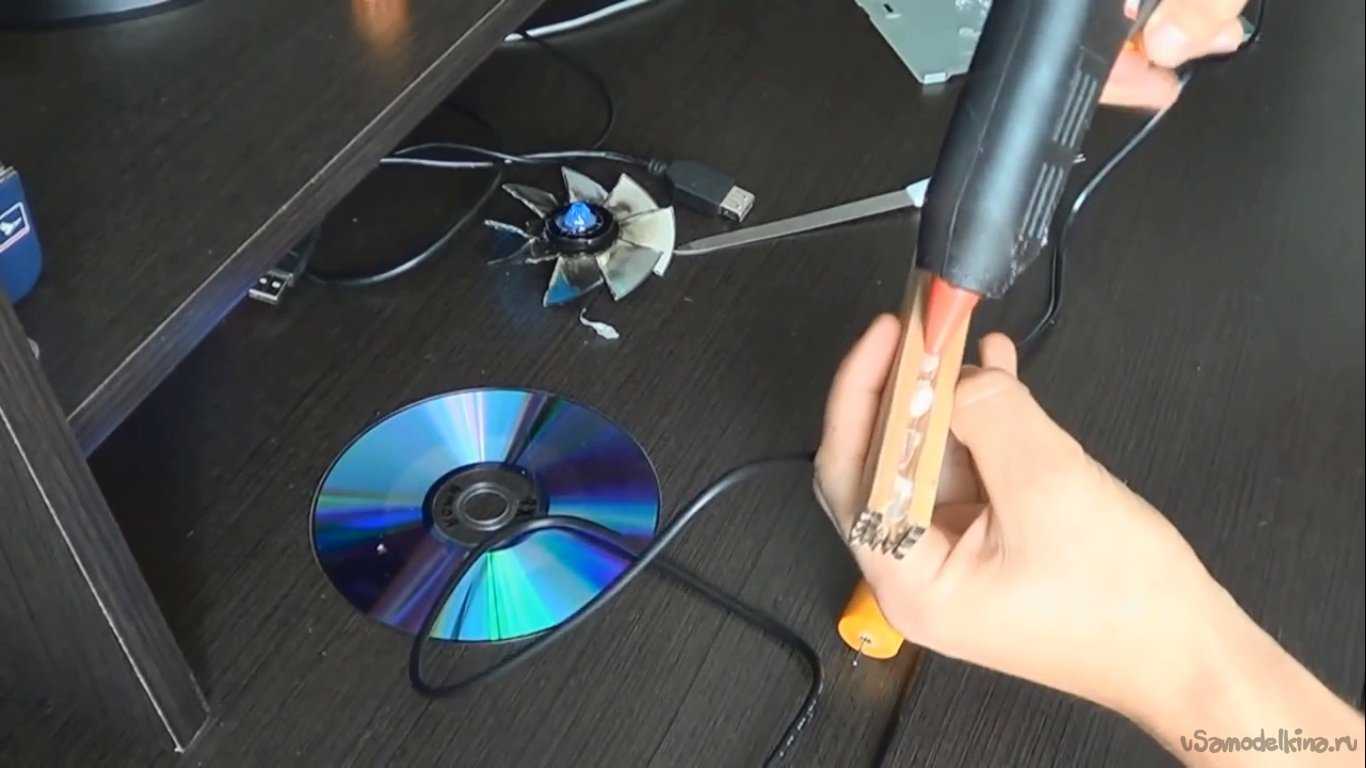

Чтобы не ошибиться во время процедуры, можно предварительно разметить диск карандашом. Лучше всего использовать паяльник (не будет острых краёв, так безопаснее), но подойдут и обычные ножницы.

После диск следует слегка нагреть зажигалкой, чтобы материал стал податливее, и выгнуть крылья на манеру лопастей, как у обычных вентиляторов:

Точно так можно поступить и с обычной пластмассовой бутылкой:

В центр нашего пропеллера нужно засунуть деревянную пробку от бутылки. Если размер великоват – её можно обстругать.

1. Остальные части.

В качестве центра, удерживающего всю конструкцию, можно использовать обычную втулку от рулона туалетной бумаги:

Её следует закрепить по центру второго диска, который выступит фундаментом для вентилятора. Сверху можно расположить половину второй втулки, как видно на фотографии, чтобы внутри неё находился мотор. На него и нужно повесить лопасти из диска/бутылки.

Вентилятор готов к работе. По желанию можно добавить элементы декора, чтобы устройство выглядело презентабельнее.

А увидеть наглядно, как такой вентилятор делают из бутылки, Вы можете в этом видео.

Дополнительно следует напомнить о крайне важных моментах при создании самодельного вентилятора:

1. Для скрепления деталей друг с другом необходимо использовать качественный «суперклей».

Именно тот самый, отклеить который не получится даже при желании. Вся конструкция должна быть максимально устойчивой и не поддаваться на колебания и вибрации. Отнеситесь с ответственностью и залейте клеем всё, что увидите, кроме лопастей и внутренних частей двигателя.

1. Не торопитесь.

Вы рискуете пропустить важную деталь, а это значительно повышает шансы, что в процессе работы готового вентилятора что-то пойдёт не так. Последствия могут быть весьма серьёзными.

1. Не используйте плохие комплектующие.

Если мотор, который используется для создания двигателя, Вам не нужен – возможно его работоспособность под сомнением. Убедитесь, что он ещё прослужит какое-то время и будет эффективен.

Создание двигателя с нуля является весьма узкоспециализированным процессом и требует хороших знаний. Позаботьтесь, чтобы системные платы были в порядке, все необходимые соединения были запаяны хорошо и т. д. Лучше лишний раз проверить, чем потом делать ещё один вентилятор.

1. Изоляция.

Ещё раз напоминаем: не забывайте про качественную обмотку проводов изолентой. Не стоит её экономить, ведь короткие замыкания и их починка вынудят пожертвовать большими тратами. Возможно, даже в денежном смысле.

Собственноручный вентилятор довольно компактный, эффективный и хорошо справляется со своей задачей. Сделать его не сложно, если ответственно отнестись к процедуре и следовать инструкции. Не существует ограничений и по габаритам: если чувствуете силы, смело начинайте сборку вентилятора большего размера.

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.
