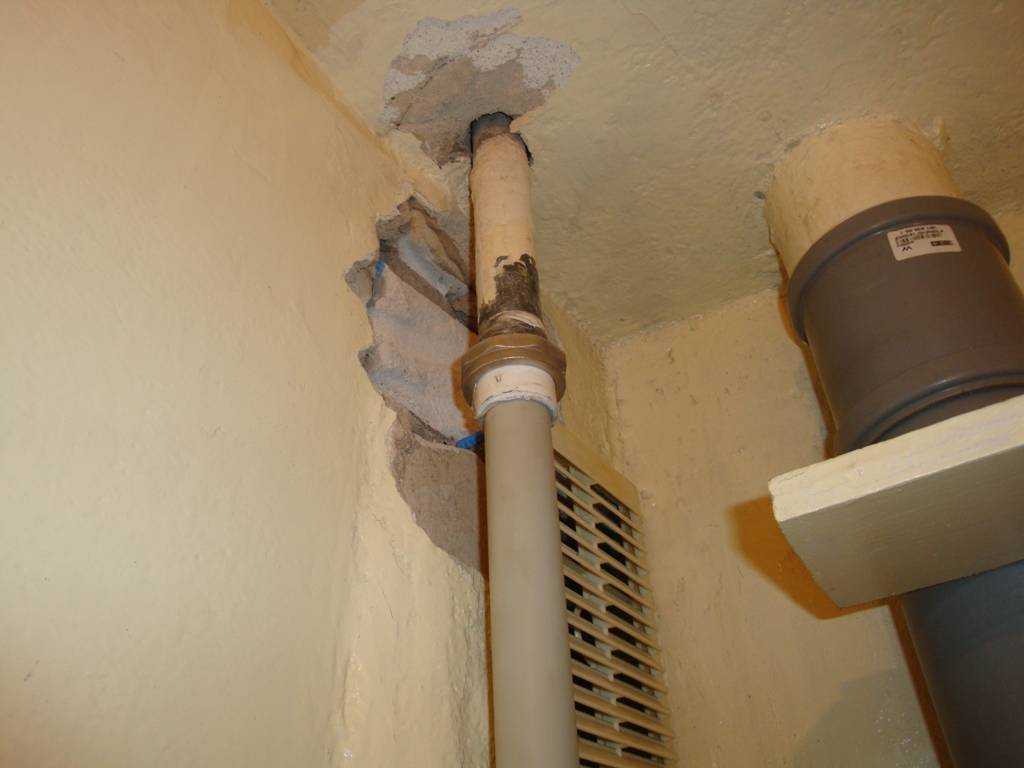

Замена чугунной трубы

Правила монтажа

Соединение выполняется несколькими способами. Выбор зависит от возможности расчеканки крепежа. Кроме жесткого фитинга используют резиновые канализационные изделия – манжеты или редукции. Они находят своё применение при подключении стиральных машин и посудомоечных агрегатов, сливные отверстия которых имеют диаметр 32 мм.

Специалисты не рекомендуют при состыковке пластиковых изделий использовать силикон, льняные тросы или герметики. Их с успехом заменяют уплотнительные резиновые кольца. Если после установки появляются протечки, следует поправить перекосившееся кольцо.

Эластичные уплотнители имеют довольно большую жёсткость, поэтому возникают трудности при монтаже. В этом случае конец, на который надевается уплотнитель, обмазывают жидким моющим средством.

Резиновая манжета

Если старую трубу вытащили из раструба легко и сохранили целостность чугунной поверхности, в расширение заводят конец пластиковой трубы на 3 или 8 см. Быстрое и качественное соединение может прослужить 8 лет.

Для сантехнических приборов, которые располагаются недалеко друг от друга, имеется 2 вывода в стояк. Один с диаметром 100 мм используется при подключении стоков из биде и унитаза, второй — с d 50 мм, для раковин, ванн и душа.

Алгоритм присоединения полимерной разводки к чугунному раструбу:

1. внутреннюю часть манжеты очищают от ржавчины и грязи;
2. для исключения протечек наносят герметик с внешней стороны резинового изделия;
3. вставляют тапе.

На последнем этапе осуществляется соединение с полимерной трубой.

Пластмассовый фитинг

Используются канализационные переходники с чугуна на пластик в тех случаях, когда срез металлической трубы не имеет раструба. Кроме того, литые изделия часто имеют диаметры, отличные от стандарта, например, 60 мм. Соединение выполняют с помощью тапера 50/72 мм.

По схеме сборка выглядит так: пластиковая труба, соединительная муфта 50/50, резиновое кольцо, сам переходник 50/72, эластичная манжета, уплотнитель, чугунный трубопровод d 60 мм .

Порядок действий:

1. старую металлическую трубу ровно обрезают;
2. на зачищенный конец надевают резиновую манжету;
3. наносят герметик на её внутренний край и верхнюю часть пластикового фитинга;
4. вставляют переходник в уплотнитель.

Остаётся в подготовленный конец через соединительную муфту вставить полимерную трубу. Размер манжеты и тапера должны соответствовать друг другу.

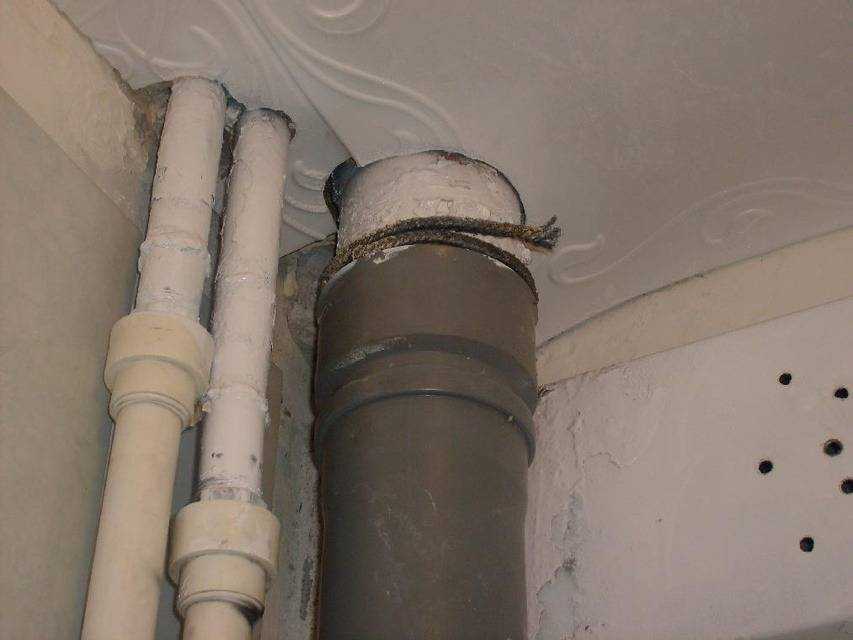

Зачеканка с помощью асбестового шнура

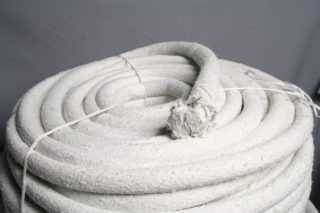

Асбестовый шнур

Метод используется при соединении чугунных изделий, так как конфигурации фитингов из литья ограничены. Порядок работы:

1. верёвку наматывают на пластик;
2. обмотанный конец трубы вставляют в очищенное отверстие, помогая отвёрткой закрыть щели асбестовым материалом;
3. готовят раствор из воды, цемента и клея ПВА;
4. обмазывают стыковку цементирующим составом.

Рекомендуется перед использованием канализации выждать сутки для просушки. Этот способ имеет высокую надёжность и гарантирует работу без протечек в течение долгого времени. Так соединяют чугунные раковины с пластиковым трубопроводом.

Способы соединения

Разберемся, как заменить чугунную канализацию на пластиковую. Поскольку, в отличие от водопровода, канализация – это безнапорная система, то при монтаже трубопровода редко прибегают к сварным соединениям.

Как правило, используются соединения «в раструб». Реже используют специальные фитинги. Сначала опишем способы соединения, которые можно использовать, если раструб чугунных труб остался цел.

Уплотнитель из резины

Такое соединение труб осуществляется довольно быстро и просто. Прослужить соединение может 8-10 лет, после чего, скорее всего, потребуется замена резиновой прокладки. Перед тем, как соединить пластиковую трубу с раструбом чугунной, нужно проделать следующие операции:

• тщательно очистить все детали, необходимо удалить остатки предыдущих уплотняющих материалов и грязь;
• далее нужно подготовить резиновый уплотнитель, на него наносят герметик (по внешней стороне;
• подготовленный уплотнитель нужно вставить в чугунный раструб.

Теперь осталось только с усилием вставить гладкий конец канализационной трубы из пластика в раструб. Глубина введения – 5-8 см.

Зачеканивание

Это традиционный метод, его много лет используют для создания соединений чугунных труб. Но зачеканка подойдет и в том случае, если планируется соединить пластиковую трубу с чугунной, имеющей раструб. Способ выполнения работы:

• на гладкую часть подготовленных пластиковых труб наматывается подмотка изо льна, наматывают материал в несколько слоев;
• теперь можно вставлять полимерный элемент в чугунную трубу;

Преимущество этого метода соединения в том, что оно получается очень прочным. Если резиновый уплотнитель придется менять через несколько лет, то такое соединение прослужит намного дольше.

Недостаток способа в том, что раствору нужно дать время на высыхание, поэтому пользоваться канализацией можно будет только через пару суток, а при установке резинового уплотнителя ждать не придется.

Силикон

Этот способ соединения чугунных деталей трубопровода с пластиковыми используется в том случае, если после введения пластиковой детали в раструб остается зазор шириной не более 2 мм. В этом случае, использовать зачеканку нерационально, намного удобнее воспользоваться сантехническим силиконом. Порядок работ:

• деталь из пластмассы, а также внутренняя часть чугунного раструба должны быть очищены самым тщательным образом. Кроме того, место соединения необходимо просушить;
• пластиковый элемент вставляют в раструб, после чего при помощи строительного пистолета зазор между деталями трубопровода заполняют силиконом. Нужно стараться, чтобы силикон располагался не только по поверхности раструба, он должен заполнить щель. Причем, чем глубже проникнет материал вглубь, тем более надежным будет соединение;
• теперь нужно дать силикону застыть, на это уйдет 3-5 часов в зависимости от толщины слоя.

Если раструб поврежден

Если раструб поврежден, то способы, описанные выше, не подходят. При выполнении монтажа потребуется приобрести дополнительную деталь – переходник, обеспечивающий переход с чугунной трубы на пластиковую. Порядок действий при соединении элементов трубопроводов такой:

• повреждённый раструб аккуратно срезается УШМ;
• края обрабатывают;
• на подготовленную часть чугунной трубы надевают уплотнительное кольцо из резины и резиновую манжету;

• край резиновой детали смазывают герметиком, затем надевают пластиковый переходник;
• смазывают переходной патрубок герметиком и устанавливают еще одно резиновое уплотнительное кольцо;
• после этого можно вставлять в переходник пластиковую деталь.

Как собрать новый стояк

Новый стояк собирают снизу вверх. Все секции отшлифованы для удаления заусенцев. Это сделано для того, чтобы неровности не превратились в места скопления мусора. Крепеж монтируется под розетки, для этого используются хомуты. Держатель крепится к стене.

Если устанавливаются изделия из полипропилена, используйте компенсатор (трубу). Его надевают на срез старой трубы. На завершающем этапе к патрубку подключается прямой участок. Шланг может плохо входить в розетку, в этом случае его край намазан мылом.

По окончании монтажных работ все стыки тщательно промазываются герметиком.

Методы соединения пластикового и чугунного трубопровода

Способы состыковки чугунной и пластиковой магистрали:

• фланцевый;
• фитинговый;
• при помощи прокладок из резины;
• зачеканка пакли либо сантехнического льна;
• герметизация силиконом.

Последний способ применяется, если состояние чугунного отрезка хорошее, и при вставке в нее изделия из пластика остается щель меньше 2 мм. Производят тщательную очистку и просушку строительным феном конца чугунной магистрали. Стыковочную часть полимерной трубы обматывают сантехнической нитью и устанавливают в раструб на глубину 8–10 мм. Щели заполняются силиконовым герметиком.

До полного высыхания силикона не допускается какое-либо воздействие на место соединения. Застывание происходит примерно 5 часов, но запуск системы лучше осуществлять через 24 часа после герметизации.

Фланцевый способ

Если трубное сечение велико, лучше применить фланцевый способ. Используются два диска с отверстиями. Стык формируется путем плотного прижатия их друг к другу. При соединении чугунного ответвления с гладкой трубой из пластика используются переходники. Выбирая соединительный элемент, внимательно проверьте, чтобы он был без заусенцев либо острых граней, так как они могут испортить полимерный слой.

Нюансы установки фланцевого соединения:

• крепкой стыковки можно добиться при использовании прямого бурта с конусным переходом;
• для магистралей сечением больше 200 мм берут свободный фланец с опорой на конусный бурт;
• для легких труб сечением до 150 мм из любых материалов и тяжелых изделий из полимера аналогичного диаметра применяются свободные фланцы с опорой на свободный бурт.

Применение фитингов

Фитинги для водопроводных труб Соединение чугунных и пластиковых канализационных труб с помощью обжимных либо литых фитингов используется, если сечение изделий не больше 110 мм. Литой поливинилхлоридный фитинг с резьбой на одном крае и раструбом для подсоединения трубы из пластика на другом предпочтителен, если на чугуне конец пришлось срезать.

Чтобы создать переход, очистите чугунное изделие от грязи и краски и нарежьте на нем резьбу на 30–50 мм. Проведите повторную очистку от пыли и металлических опилок и стружки, накрутите несколько витков ФУМ-ленты либо льна. Наверните фитинг и вставьте в его манжету конец трубного отрезка.

Если применяется литое безрезьбовое изделие, сначала в раструб устанавливают уплотнительное кольцо, зафиксировав его специальным клеем, а затем в него вводят узкий патрубок фитинга.

Можно также использовать и обжимные фитинги, где есть специальное кольцо для обжима с разрезом. Он позволяет избежать быстрого выхода из строя соединительного элемента и появления протечек в канализационных трубах.

Применение прокладок из резины

Переход с чугунной канализационной на пластиковую трубу подобным методом осуществляют, если после ликвидации дефектной части старой канализации имеется неповрежденный участок с ровным раструбом. Вначале устанавливается манжета из резины, а затем отрезок из пластика вставляется в чугунную трубу на глубину 5–8 см.

Иногда бывает так, что на оставшемся участке чугунной трубы нет нужного раструба. В этом случае применяется переходник. Действовать надо следующим образом:

1. Чугун тщательно очищают от загрязнений и ржавчины, потом просушивают, а на внутреннею часть наносят слой герметизирующего состава.
2. Наружную поверхность переходника также промазывают герметиком и вставляют в чугун.
3. В свободный конец переходника до упора вставляют торец трубы из пластика.

В завершении работы все стыки нужно дополнительно обработать герметизирующим составом.

Методика запрессовки

Способ выбирают, если соединить отрезки магистрали другим способом невозможно. Правила зачеканки паклей или льном:

1. В месте, где предполагается выполнить соединение, на торец трубы из пластика наматывается несколько слоев герметизирующего материала.
2. Труба до упора вводится в чугунный раструб.
3. Широкой минусовой отверткой или узким шпателем обмотка плотно утрамбовывается в щель между стыкуемыми трубами.
4. На место соединения чугуна с пластиком несколько раз наносится смесь из цемента, клея ПВА и воды.

При правильном выборе методики состыковки и качественных материалов, гибрид старой и новой канализации прослужит много лет.

Как соединить пластиковую трубу для канализации с металлической

При ремонте в помещении может выполняться частичная замена устаревших труб на пластиковые. Тогда возникнет необходимость в соединении современных труб с чугунными. Как это сделать?

Неверно поступают сантехники, которые просто вставляют трубы одна в другую и замазывают стык цементом. Из-за этого пластик разрушается, канализация может протекать. Причина – в разном расширении при нагревании, поэтому нарушается герметизация системы. Если трубы подвергаются ударам или вибрации, также возможно появление протечек.

Есть несколько способов для соединения пластиковых и чугунных труб. Выбор того или иного метода для установки канализационной системы будет зависеть от того, есть ли на чугунной трубе раструб. Если выяснилось, что он присутствует, необходимо докупить дополнительные элементы. Понадобится специальный переходник для установки в раструб. Размеры этой детали стандартные, подходящие для чугунных труб диаметром 50 или 110 мм. Встречаются также раструбы с нестандартными параметрами, стоит заранее уточнять это в магазине.

Перед соединением труб проводится чистка раструба от загрязнений и ржавчины. Специальный переходник устанавливают внутрь, предварительно смазав детали составом для герметизации. Переходник должен быть прочно закреплен. Затем в него вставляют трубу из пластика. Система готова к использованию. Этот способ является простым и качественным. При необходимости трубы можно прочистить, разобрав конструкцию. Обязательно соблюдайте уклон по направлению к стояку.

Если чугунная труба не имеет раструба, то необходимо приобрести два переходника соответствующего диаметра. Обязательно проводится очистка краев от грязи. Первым на трубу надевают резиновый переходник, затем на него – пластиковый. В последний будет устанавливаться труба для сточных вод. Места соединений всех труб и переходников обрабатывают силиконовым герметиком, чтобы предотвратить появление протечек. Такой способ установки канализации тоже хорошо себя зарекомендовал, при необходимости конструкцию можно разобрать и прочистить.

Еще одним приспособлением для соединения труб канализации является хомут. Иногда его делают самостоятельно, но лучше приобрести деталь соответствующего размера в магазине.

Самодельный хомут вырезают из куска резины, оборачивают им место крепления труб и закрепляют с помощью болтов и гаек пластинами из металлического материала. Иногда поступают проще: стык укрывают резиной и заматывают проволокой, тщательно закрутив ее концы.

Забилась канализация в частном доме: что делать

Новое Место │ Инженерные системы23 декабря 2022

Еще одним простым средством является стыковка при помощи переходника – муфты, вырезанной самостоятельно из металлической или пластиковой трубы. Это приспособление надевают на чугунный стояк, оставшиеся отверстия закрывают монтажной пеной или уплотняют эластичными прокладками.

Все перечисленные методы можно применять именно для канализационных труб, так как эта система не подвергается воздействию давления воды. Если же по трубам будет течь вода под напором, то необходимо производить стыковку металлических магистралей и пластиковых деталей только с использованием резьбы.

Подписывайтесь на нас в соцсетях, чтобы не пропустить свежие обзоры, акции и новости.

✧ Наш YouTube

✧ Мы Вконтакте

✧ Мы в Одноклассниках

✧ Мы в Инстаграм

✧ Мы в Facebook

Звоните по телефону +7 (499) 501-15-98 — наши менеджеры всегда рады ответить на ваш звонок!

*

Компания «Новое место»: жить за городом с комфортом!

Тройники полипропиленовые для канализационных труб

трубы гофрированные канализационные

крестовины 110х110х110х87

крестовина 110х110х110х67

эксцентрический 40 32 в/к

2-плоскостная 110 110 110

ремонтная 110 в/к Ostendorf

1-плоскостная 110 110 110

с раструбом 110 Ostendorf

с выходом фронтально-вверх

двухраструбная 110 Ostendorf

ремонтная 110 Ростурпласт-RTP

эксцентрический Ostendorf

При монтаже домашней канализации полипропиленовые трубы часто приходится объединять под разными углами. Выполнить герметичное соединение без применения специфического инструментария и больших трудозатрат позволяют тройники для канализационных труб.

Выбор полипропиленового тройника

Ассортимент тройников для безнапорных трубопроводов сегодня обширен, поэтому важно выделить основные характеристики, на которые следует обратить внимание при покупке:

• угол между входными раструбами;
• производитель, качество и цена;
• диаметры (Дн) входных раструбов и выходного патрубка.

Сегодня в продаже наиболее обширно представлены полипропиленовые фитинги Ostendorf и «РосТурПласт». В ассортименте продукции данных брендов можно найти тройник любой конфигурации, подобрать наиболее подходящий цвет, а также выбрать бесшумную модель, если важна тишина.

Материал изготовления

Переход чугунный литой

Для переходников используется различное сырьё:

• чугун;
• сталь;
• полипропилен;
• поливинилхлорид;
• резина.

Современные фитинги из серого чугуна покрывают битумной смесью, которая защищает трубы от коррозии и растрескивания при температурных перепадах. Прочность изделий позволяет использовать их повторно. Они хорошо соединяются с разного рода пластиковыми изделиями. Недостаток в большом весе конструкции.

ПВХ переходниками подсоединяют трубы любой конфигурации от сантехники к выводу в стояке. Изделия позволяют выполнить подключение и изменять направление потока, переходить с одного размера труб на другой. Поливинилхлорид выдерживает температуру в 60 градусов и устойчив к растворённым химическим веществам.

Полипропилен имеет ряд преимуществ перед остальными используемыми материалами. Полимер выдерживает температуру 80 градусов, кратковременно в течение одной минуты — 95 градусов. В стоках допускается показатель кислотно-щелочного равновесия pH от 2 до 12. Однако перед установкой необходимо проверить изделия на устойчивость в конкретных условиях. Переходники из полипропилена устойчивы к коррозии и имеют минимальный вес. Материал хорошо выдерживает ударные нагрузки.

Стандарты диаметров

Для домашней внутренней канализации применяют чугунные трубы внутренним сечением 50 мм (DN) и 100 мм (DN).

Размеры наружной канализации определены нормами СНиП. Во внутриквартальной сети используют диаметр 150 мм, в уличных сетях — 200, 250 мм.

Полипропиленовые изделия производятся согласно ГОСТ 26996-86. Определенного размера для канализационной сферы стандартом не установлено. Но на практике сложились следующие диаметры канализационных пластиковых труб: 32, 40, 50 и 110 мм.

Для труб из полиэтилена рабочие диаметры — 40, 50, 90 и 110 мм — определил ГОСТ 22689.2-89.

Для ПВХ изделий сечение канализационной продукции регламентирует ГОСТ 51613-2000. Его требования: ПВХ-трубы должны иметь Ø от 10 до 315 мм.

Применение пластиковых изделий в канализационных коммуникациях

Для обустройства канализационных систем используются трубы и фитинги из таких материалов как ПВХ (поливинилхлорид), ПЭ (полиэтилен) и ПН (полипропилен). В отличие от стальных и чугунных изделий, которые соединяются с помощью сварки, монтировать пластиковые трубы значительно проще, поскольку их стыковка не требует специального оборудования.

К преимуществам пластиковых фитингов канализации относится:

• низкий вес, что облегчает их транспортировку и монтаж;
• длительный срок службы – эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
• широкий температурный режим – пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
• обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.

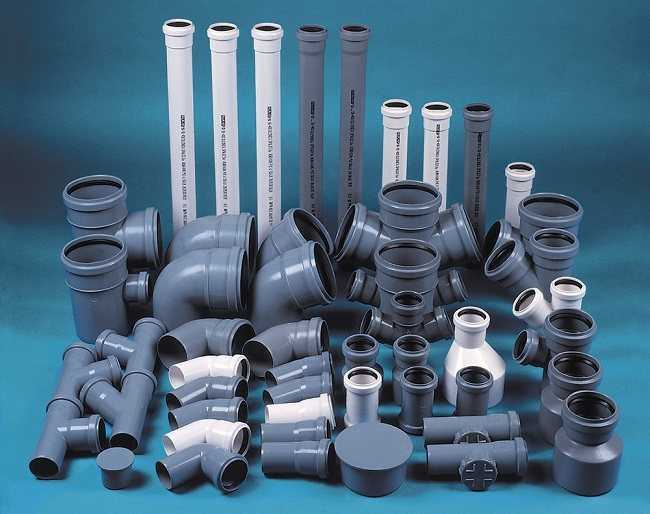

Сортамент фасонных изделий для канализационных систем

ПВХ фитинги представляют собой фасонные элементы, использующиеся для соединения отдельных труб между собой, а также для подключения к трубопроводу запорно-регулирующей арматуры. Фитинги для канализации имеют размеры, соответствующие диаметру представленных на рынке труб.

Согласно положениям ГОСТ №21.604 “Водоснабжения и канализация“, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:

• сливная труба ванны – диаметр 40 мм (укладывается с уклоном 1:30);
• душ – диаметр 40 мм (уклон 1:48);
• унитаз – диаметр 110 мм (уклон 1:20);
• раковина – диаметр 40 мм (уклон 1:12);
• биде – диаметр 40 мм (уклон 1:20);
• мойка – диаметр 40 мм (уклон 1:36);
• комбинированный слив на душ, ванну и мойку – диаметр 50 мм (уклон 1:48);
• центральный стояк – диаметр 110 мм;
• отводы от центрального стояка – 60 мм.

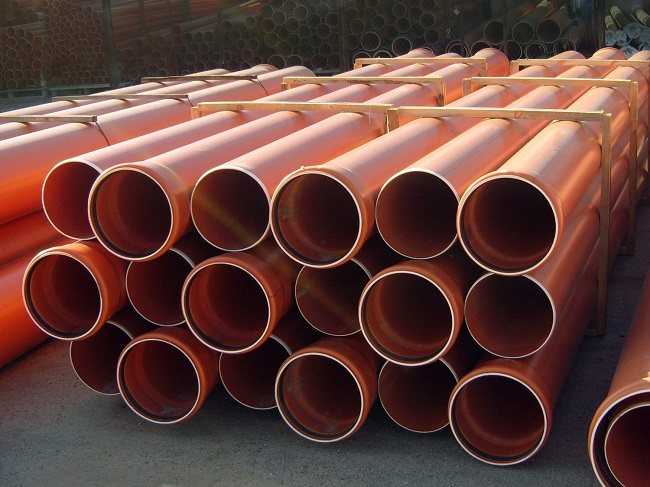

Трубы большого диаметра для наружной канализации

Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ подбираются так, чтобы их размеры соответствовали друг другу.

Классификация канализационных фитингов

Разнообразие соединительных элементов, используемых для монтажа трубопроводов, классифицируется по двум параметрам – сфере применения и способу соединения. Согласно сфере применения конструкции делятся на фитинги, предназначенные для монтажа внутренней канализации, и изделия для наружных систем.

В зависимости от способа соединения канализационные фитинги классифицируются на:

• раструбные (внутри пластиковой конструкции установленно резиновое уплотнительное кольцо), которое обеспечивает прочную фиксацию трубы и герметичность всей системы;
• под склеивание, без уплотнительного кольца.

Раструбное соединения канализационных труб

В плане надежности и долговечности соединения выигрывают клеевые фитинги, поскольку резиновое уплотнение в процессе эксплуатации может потерять эластичность и сжаться, вследствие чего между стенками соединенных конструкций образуется зазор, являющийся причиной протечек.

В качестве клея для монтажа ПВХ канализации применяются составы на основе смеси из поливинилхлорида и тетрагидрофурана, которые после отвердевания образуют материал по эксплуатационным характеристикам аналогичный пластику, из которого изготовлены сами трубы.

Проверенные клеевые составы для монтажа полимерных трубопроводов – “Тангит”, “Винилит”, “Феникс” и “Маркс”, действующий ВСН 35-86 “Инструкция по монтажу пластмассовых труб” рекомендует использовать клей “ГИПК-127“.

Способы врезания в канализацию

Канализационная труба, к которой подключают сантехническое оборудование, может располагаться вертикально и в горизонтальной плоскости. Способы врезания при разном расположении линии на 110 мм. ничем не отличаются, их разбивают на основных вида: правильный и неправильный.

Правильный способ

Для проведения работ в пластиковом трубопроводе используют стандартные сантехнические детали: тройники, обычные и компенсационные муфты. Метод состоит из следующих операций:

• Отмеряют длину стояка, которую необходимо вырезать учетом размеров монтируемых деталей. Он должен равняться размеру тройника и компенсационной муфты с учетом глубины посадочных гнезд.
• Трубу обрезают в нужных местах, защищают ее внешнюю и внутреннюю кромки.
• Промазывают силиконовой смазкой все детали и вставляют их в разрез в определенном порядке. При этом существует несколько вариантов монтажа:

1. Тройник, с помощью которого происходит врезка в систему, фиксируют следующим способом: нижнюю часть тройника соединяют со стояком переходной муфтой с уплотнительными резиновыми кольцами, верхнюю часть закрепляют компенсационной муфтой. Данная технология применяется для установки в вертикальные стояки.
2. При втором методе отвод находится в самом компенсаторе, при этом необходимость в использовании лишней детали в виде тройника отпадает. Обычно вывод расположен под углом 45 градусов к центральной линии компенсатора – это позволяет эффективно применять данный метод для врезания в горизонтальные участки.

Рис. 4 Основные детали для правильной врезки – косой отвод, тройник, компенсатор и муфта

Правильным методом можно подключать к линии 110 мм. патрубки, которые совпадают по размерам или 50 мм отводы.

В случае стальных или чугунных труб канализации, их для врезания укорачивают по размеру тройника, который затем приваривают в место разрыва сварочным аппаратом.

Неправильный способ

Данная методика разработана для врезания в линию уже существующей канализации без полного разрезания трубопровода, а с помощью врезки, когда в трубе проделывают отверстие нужного диаметра.

Затем на прорезанную дыру одевают выходной патрубок и фиксирует его корпус. При проведении работ применяют специальные адаптеры или седелки, через которые происходит соединение канализационной линии с отводами сантехнических приборов.
