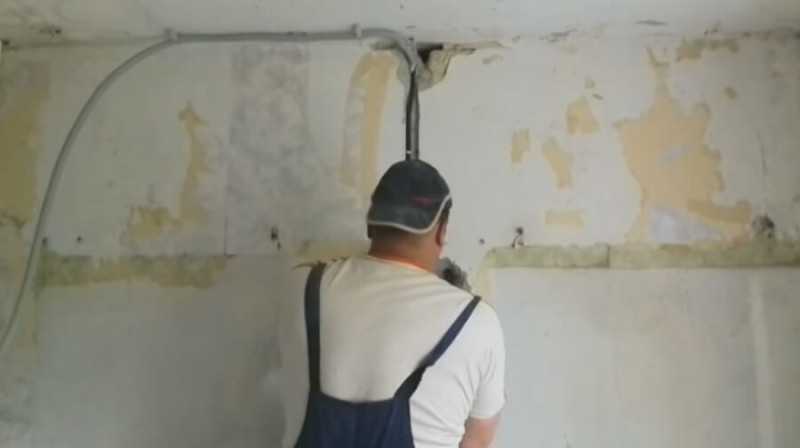

Как выполняется замена проводки в панельном доме

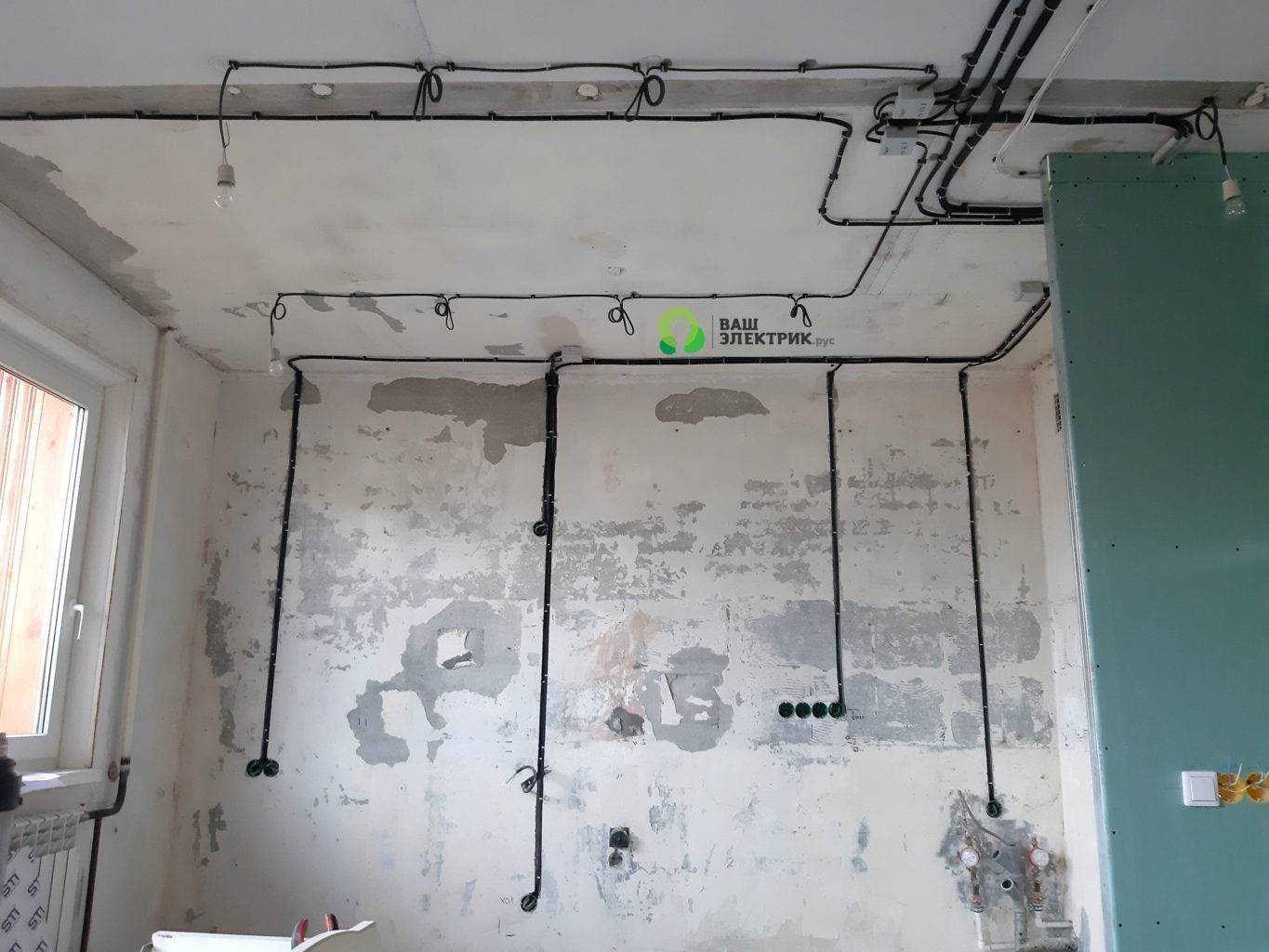

Открытая проводка – что это?

Если владелец квартиры не хочет нанимать штукатуров, убирать пыль после штробления и делать косметический ремонт, то лучше всего выполнить замену проводки, используя открытый способ. Открытые электролинии устанавливаются без штроб – при этом они прокладываются в плоскостях стен с применением специальных плинтусов и прочих изделий. Для их изготовления используются самозатухающие материалы: металл, пластмасса, прочие композиты. Для того чтобы закамуфлировать электросеть, сегодня применяются самые различные элементы, позволяющие декорировать квартиру. К изделиям для прокладки проводов можно также отнести:

• кабель-каналы
• гофрорукава
• коробы

Пошаговая инструкция по замене электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

1. Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке сразу после прибора учета электроэнергии, ее можно дополнительно защитить автоматом, который сработает при коротком замыкании и перегрузке. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
2. Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.
3. Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
4. Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
5. Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
6. Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео по теме:

Будет полезно прочитать:

• Как составить смету на электромонтажные работы
• Как сделать заземление в квартире
• Как сэкономить на замене электропроводки
• Как пользоваться мультиметром

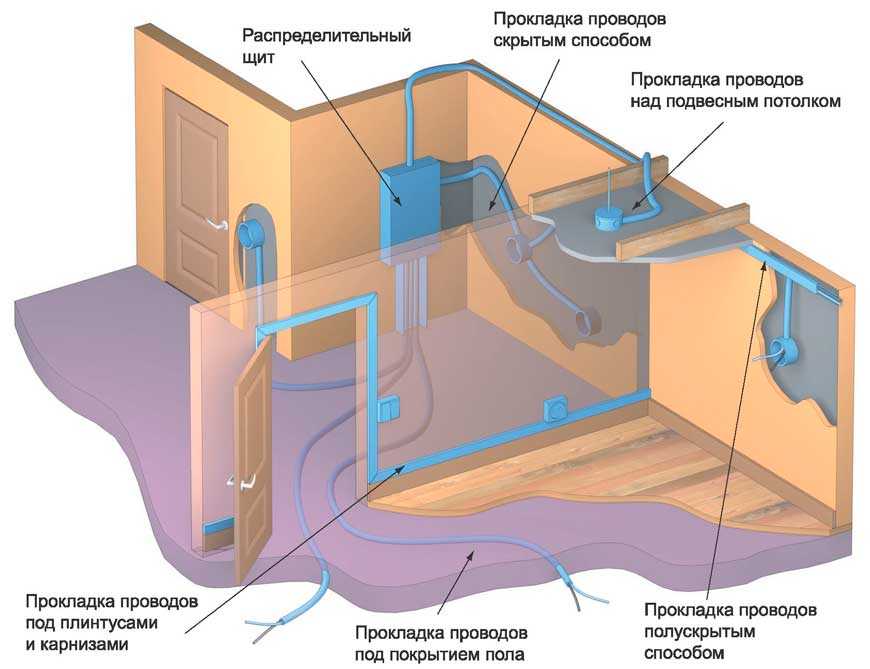

Виды монтажа электропроводки в панельных домах

Рассмотрим распространенные методики, которыми пользуются нынешние электрики, проводя реконструкцию электричества в квартирах домов панельного типа постройки. В любом из ниже приведенных случаев, предварительным этапом считается составление , которой вы будете пользоваться

Важно ее еще зарегистрировать, так как это неотъемлемый документ, характеризующий работы с электричеством в жилом помещении

Разводка электросети под штукатурку. Такой способ считается облегченным и довольно востребованным. Для таких сетей выполняются специальные отверстия, а в них последовательно устанавливаются нужные крепежи, которые будут поддерживать кабеля. После окончания разводки электричества все отверстия и неровности прячутся под слой штукатурки.

• Проводка в полу или на потолке. Подобная замена электропроводки в хрущевке отлично подойдет для прокладки в подвесном потолке, или в случае заливки бетонной стяжки на пол. Стоит учитывать и такой важный нюанс: расположение силовых кабельных сетей должно быть выполнено в гофрированной изоляции.
• Методика штробления. Помните, что для этого способа характерно исключительно вертикальное штробление. Сильно не увлекайтесь, — очень глубокие каналы наносят вред несущим конструкциям и ослабляют их качества. Для крепления, старайтесь не прибегать к применению дюбелей, лучше замазать отверстия с установленной проводкой раствором алебастра.

Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм2 и 2,5 мм2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые

Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить. Следующий этап заключается в непосредственной замене проводов

Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

• болтовые соединения.
• клеммные колодки;
• опрессовка гильзами;
• пайка;
• пружинные зажимы;
• сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

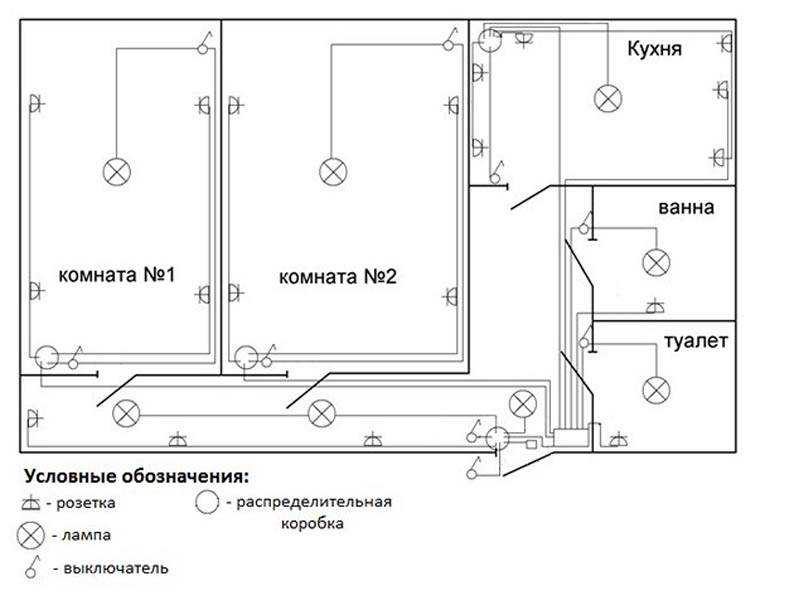

План новой разводки

Первый вопрос, которым задается домашний мастер: как заменить электропроводку в квартире своими руками, обеспечив ее безопасную, надежную службу? Преимуществом самостоятельной деятельности является возможность реализовать собственные идеи. Однако условием реализации подобного варианта является наличие необходимых знаний, навыков проведения электротехнических работ. Если собственные умения вызывают сомнения, лучше обратиться к профессионалам. Экономить на безопасности недопустимо.

Независимо от того, самостоятельно будет выполняться монтаж или силами сторонних мастеров, торопиться не нужно. Пошаговая инструкция поможет учесть важные моменты, избежать ошибок. Первым делом необходимо разработать схему проводки. Для этого потребуется план жилища с размерами: длина, ширина, расстояние до проемов, коммуникаций. Его копируют из технического паспорта, рисуют самостоятельно. Интернет предлагает специальные приложения, позволяющие быстро получить необходимый чертеж.

На плане схематически показывают расположение мебели, электроприборов, учитывая существующее оборудование, предусматривая точки подключения новых приборов. Этап планирования открывает возможности для творчества и фантазии, однако он требует внимания к деталям. Обидно, если после замены электропроводки в квартире своими руками по комнате будут тянуться удлинители, а из розеток выглядывать тройники. Здесь уместно собрать «семейный совет», чтобы члены семьи высказали пожелания по наполнению помещений.

Определив виды и количество потребителей, их «расставляют» на плане, для удобства нумеруют, заносят в отдельную таблицу, указывают мощность каждого. Эти данные понадобятся для расчета общей мощности потребления, выбора автоматов, сечения жил.

Трассировка сети зависит от расположения точек подключения. Приборы освещения обычно размещают по центру потолка. Популярна разноуровневая подсветка со светильниками вдоль стены. Сразу нужно продумать расположение выключателей. Для комнаты их ставят внутри, для санитарного узла ‑ снаружи. Часто на стене коридора размещают блок выключателей, охватывающий кухню, ванную комнату, туалет.

Особенностью замены электропроводки в двухкомнатной квартире является необходимость предусмотреть отдельную распределительную коробку для каждой комнаты. Обычно их размещают на стене коридора, оттуда далее выполняют разводку к светильникам, розеткам.

Как нарисовать розетки, выключатели и лампы на плане квартиры

Меняем старую проводку на новую

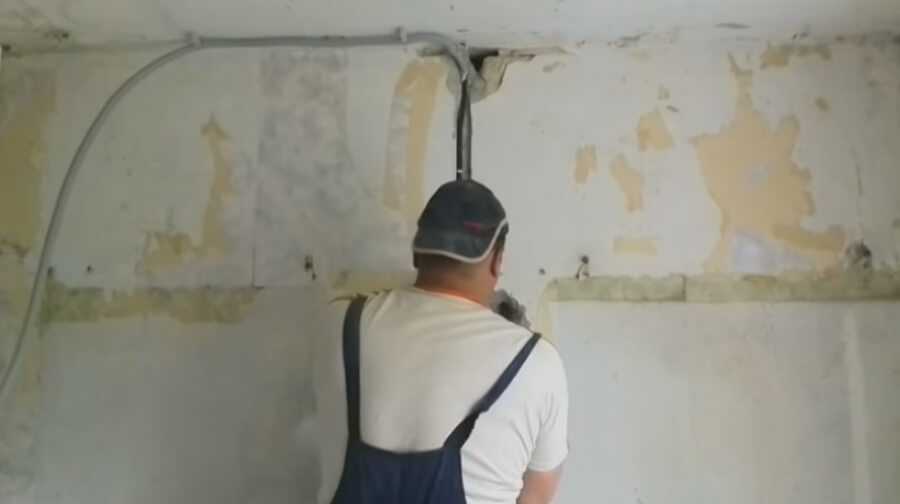

Перед тем как приступить к удалению старой проводки в доме, необходимо полностью обесточить квартиру (обязательно проверьте мультимером) и отодвинуть от стен мебель. Розетки, выключатели демонтируются.

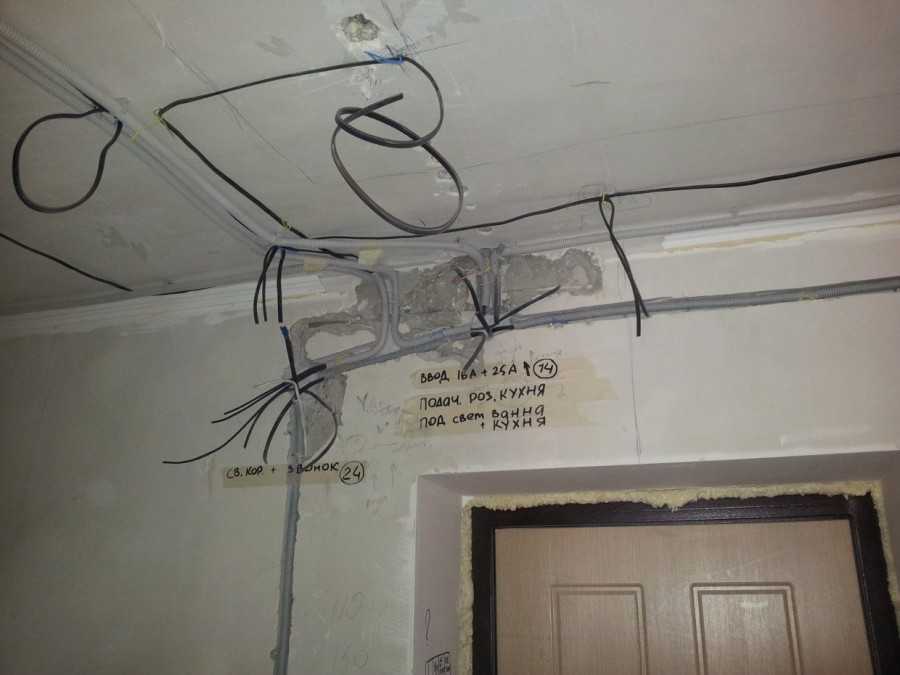

Начинают убирать проводку с распределительных коробок. Их можно определить по круглым пластиковым крышкам, которые снимаются. Разъединяют провода и аккуратно демонтируют старый кабель из стены. Видео:

Иногда для поиска провода в стене можно воспользоваться металлоискателем.

В панельных домах нередки случаи, когда демонтаж старой проводки проводится простым вытягиванием кабеля из распределительной коробки.

Но бывают и исключения, провод проложен в стене так, что его извлечение приведет к разрушению стеновой конструкции. Чтобы этого избежать используют метод без штробления.

Суть его заключается в том, что участок, который невозможно извлечь, обрезают и тщательно изолируют, оставляют его и стену без штробления.

Убрав старую проводку, начинают готовить стены к укладке новых электрических сетей. В стене делают новые углубления под провода, отмечают места, где будут располагаться розетки, выключатели.

В некоторых случаях стены не штробят, а укладывают новый кабель в старые каналы.

Чтобы штроба получилась ровной, нарисуйте на всю длину будущих углублений для прокладки проводов две параллельные линии на расстоянии 2см друг от друга.

С помощью болгарки делают разрезы глубиной 4 см по нарисованным линиям, молотком и зубилом удаляют середину. Углубление можно сделать и с помощью перфоратора.

Видео укладки новой проводки взамен старой представлено ниже.

Видео:

Следующим шагом в замене электропроводки своими руками будет установка распределительных коробок. Желательно их сразу зафиксировать в местах расположения.

В качестве фиксатора обычно используют цементный раствор. Кабель начинают укладывать, начиная от щитка к распределительным коробкам.

Чтобы определить, правильно ли уложен кабель, используют уровень. Размер кабеля должен соответствовать длине штроб, он не должен быть слишком длинным или слишком коротким.

Правильно соединить кабель между собой можно следующим способом. Провод зачищают на конце на 3-4 сантиметра в длину, оголенные концы скручивают между собой и укорачивают до 1 см в длину.

Изолируют клеммой или изоляционной лентой. После этого проводим кабель от распределительных коробок по подготовленным углублениям к точкам подключения.

Окончательно уложив кабель, не забудьте сфотографировать его разводку, тем самым вы поможете себе в случае поломки быстро найти поврежденный участок и устранить возникший дефект.

Видео:

При заведении всех проводов в электрический щиток можно воспользоваться следующим советом.

Желательно разделить кабели на отдельные линии (распределение можно заранее нарисовать на схеме) и для каждой линии сделать отдельный выключатель.

Это особенно важно для мощных бытовых приборов, так как электрическая линия, к которой они будут подключены, будет работать под повышенным напряжением. Провода по линиям также можно поместить в отдельные гофрированные или обычные трубы, которые укладываются в штробы. Такой вариант более безопасен, чем непосредственно шпаклевание проводов

Такой вариант более безопасен, чем непосредственно шпаклевание проводов

Провода по линиям также можно поместить в отдельные гофрированные или обычные трубы, которые укладываются в штробы. Такой вариант более безопасен, чем непосредственно шпаклевание проводов.

Кроме этого, укладывая провода в трубы, в дальнейшем вы сможете заменить проводку своими руками, не прибегая к штроблению стен, достаточно будет вытянуть провод из трубы через распределительную коробку. Видео:

Можно еще воспользоваться способом наружной проводки. Однако такой монтаж электрических сетей может быть не безопасен и эстетически не приемлем для обустройства квартиры.

Штробы замазываются раствором только после полной проверки работоспособности новой электрической сети. Для этого прозванивают электрическую проводку специальным прибором — мультимером.

Он позволяет определить работоспособность сети и обнаружить короткое замыкание в случае неправильного соединения.

Если проверка покажет, что все нормально и новая проводка работоспособна, то необходимо снова обесточить квартиру, и только после этого переходить к замазыванию углублений.

Цементный раствор должен хорошо просохнуть и только после этого можно подключать выключатели, розетки, светильники.

Следующий видео сюжет продемонстрирует заключительный этап замены проводки, включающий прозвонку и проверку готовности.

Видео:

Прокладка электропроводки в панельных зданиях

Панельные здания имеют свои ограничения по ремонту, что также накладывает и ограничения по работе с монтажом и заменой электропроводки в квартирах панельного дома. В таких зданиях категорически запрещено штробить, так как практически все панели являются несущими стенами. Если в кирпичных или блоковых домах работа с несущей стеной разрешена за счёт толщины стены (более 500 мм), то в панелях при средней толщине 200 мм это может привести к деформациям всего здания и разрушению.

В панелях с готовыми штробами точки выхода на выключатели и розетки стандартны. Отверстие под розетки находится на высоте порядка 900 мм, выключателей же 160 – 170 см. Это связано с нормами безопасности, а для того чтобы жильцы могли свободно пользоваться электроэнергией, не загораживая источники электричества мебелью. Также в распределительных щитках в таких помещениях автоматы выключают не определенную группу (розетки или осветительные приборы), а сразу всё.

Связано это с тем, что к ним прокладывался кабель с одним и тем же сечением, но на данный момент СниПом четко регламентировано, что все электроустройства необходимо разделять по группам. Для освещения используют кабель с сечением в 1,5 кв. мм, а для розеток – 2,5 кв. мм.

Замена проводки в панельном доме производится по множеству причин, но основной является её непосредственный износ. Такая проводка была рассчитана на 20 лет использования и определённую нагрузку. Когда рассчитывали этот срок, не было таких мощных энергопотребителей (стиральные машинки, утюги, компьютеры, микроволновые печи), и потому замена проводки в старых домах потребуется гораздо раньше заявленного срока.

По истечению срока эксплуатации проводка начинает сыпаться, а точнее – её изоляция попросту распадается от высоких температур, что приводит к уменьшению толщины самого кабеля. Это может привести как к короткому замыканию, так и к пожару. Также в проводках старого типа отсутствует провод заземления, что на сегодняшний день является нарушением и просто опасно, и рекомендуется это исправить.

Первое, что необходимо сделать при выполнении любых работ, связанных с электрикой, – обесточить помещение. Поскольку в квартире большое количество розеток и выключателей, нужно провести визуальную диагностику, определив их состояние. Если они пришли в негодность или срок их эксплуатации подходит к концу, лучше их заменить на новые. Также посмотреть нужно и распределительные коробки, а в случае повреждений поменять их.

Размеры самих подрозетников разные, но зачастую скорее стандартны. В данный момент на рынке электрозапчастей присутствуют разные вариации размеров и форм этих изделий. Лучшим решением будет покупка новых подрозетников, а чтобы не ошибиться – нужно взять с собой старый. Другим же способом будет замер необходимых параметров подрозетника.

Инструкция по замене проводки

На подготовительном этапе требуется провести зрительный осмотр и проверку качества подключения. Дальнейшие операции выполняются по алгоритму, разработанному профессиональными электриками.

Обесточивание

Перед началом работ необходимо обесточить квартиру

Чтобы получить доступ к системе и не удариться током, понадобится:

1. Выключить основной автомат, от которого кабели идут к квартире.
2. Проверить наличие напряжения.
3. Обесточить каждый провод, предварительно проверив его фазоуказателем.
4. Протестировать на напряжение выключатели и розетки.

Старую проводку без повреждений можно оставить на месте.

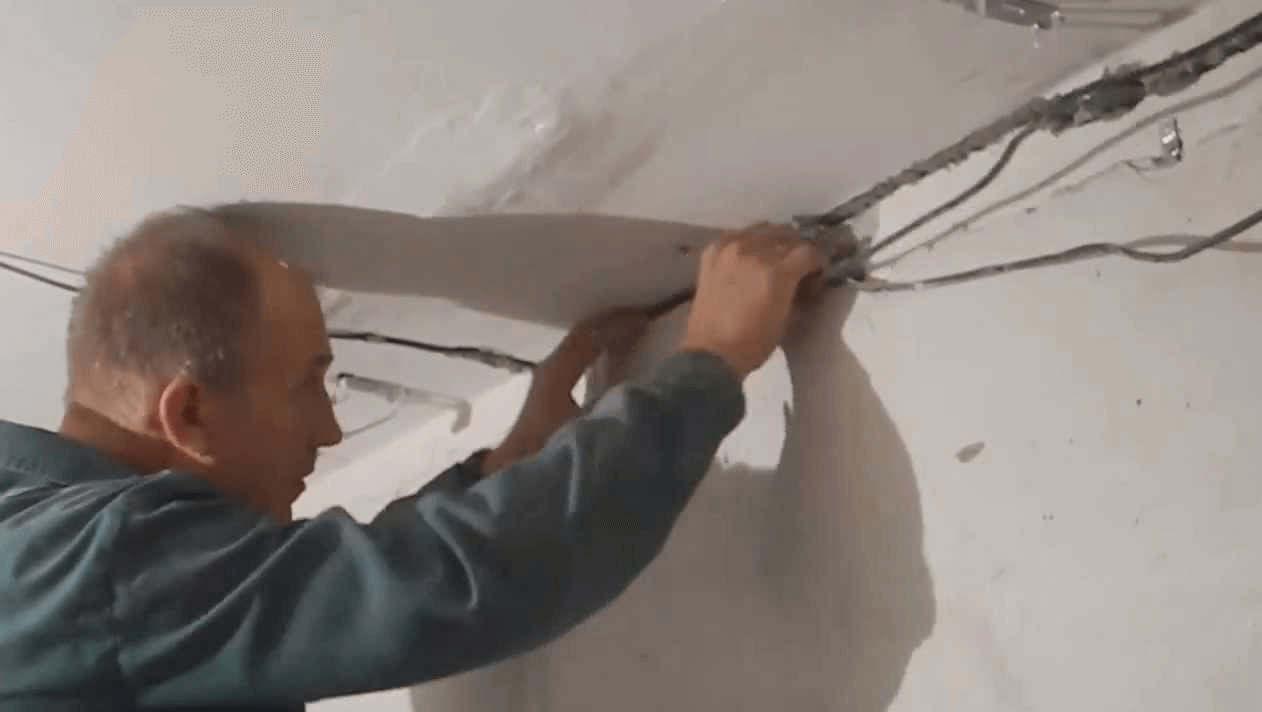

Демонтаж старых проводов

Электропроводку демонтируют после полного выключения электричества. Это можно уточнить при помощи мультиметра.

Сначала производят локальный демонтаж от распредкороба под потолком. Его открывают, находят вводный кабель и удаляют. Если провод не вытягивается, его обрезают подальше, а затем изолируют. Дальнейшие работы выполняются аналогичным образом.

Подготовка поверхности

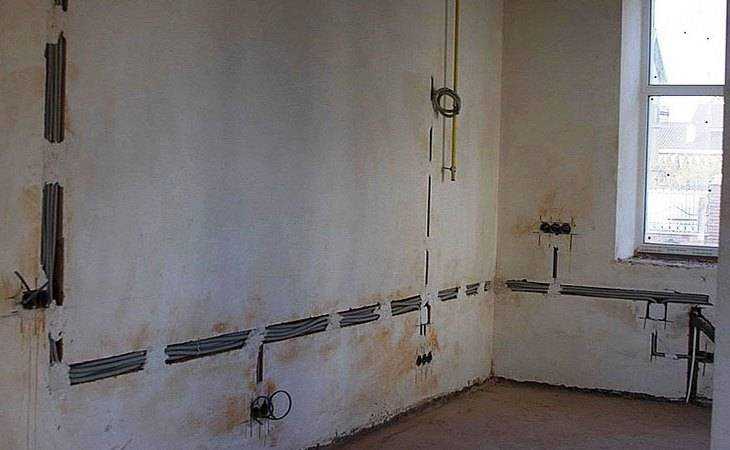

Штробление стен под проводку

Штробление стены возможно горизонтально или вертикально.

1. Разметка точек расположения подрозетников по чертежам.
2. Разметка мест под розетки с возможностью маскировки шнура.
3. Аккуратное определение границ каналов перфоратором.
4. Ручное выравнивание отверстий долотом.
5. Выполнение косого реза болгаркой для ровного расположения проводоа.
6. Проделывание отверстий в кирпичной стене при помощи коронки, надетой на перфоратор.

Кривые канавки часто становятся причиной изломов и возгорания кабеля.

Заземление линии

Заземление в квартире

Устройство защитной линии в домах застройки периода 1960-1980 гг. не было предусмотрено. Чтобы решить вопрос, где взять заземление в хрущевке, понадобится сделать зануление:

1. Соединить контакт земли в розетке с нулем.
2. Вывести конструкцию на щиток извне.

Подключение, при котором входной автомат в момент работы защиты по току включает «ноль», запрещено нормативами.

Монтаж

Монтаж подрозетника

Монтаж новой электролинии осуществляется поэтапно:

1. Установка подрозетников на алебастр в лунки.
2. Нарезка кабеля и гофрированной трубы на нужную длину.
3. Протягивание провода внутри гофры на ровной поверхности.
4. Укладка гофры в штробу с заводом концов кабеля в подрозетник.
5. Выравнивание лунки по линии стены.
6. Замазка штробы небольшими отрезками, через каждые 50 см.
7. Завод второго конца гофры на щит ввода.
8. Обработка концов проводов пастой, скрепление хомутом и фиксация на клемме защиты щитка.

Квартирную проводку заводите в щиток на весу.

Проверка и оштукатуривание

Вывод проводов на клеммы

Тестирование готовой системы осуществляется так:

1. Выключается электричество, подается ток.
2. Проверяется каждая ветвь кабеля тестером на предмет короткого замыкания. Для этого индикатором находится ноль и фаза.
3. Вывод проводов на соответствующие клеммы.
4. Повторное тестирование на предмет короткого замыкания.
5. Включение главного автомата, подача электричества.

Обязательно посмотрите, как работают светильники, выключатели, розетки.

На последнем этапе на поверхность стены наносится грунтовка, затем слой штукатурки и отделка.

Самостоятельная замена электрической линии в хрущевках осложняется старыми проводами, непонятной схемой подключения, отсутствием заземления. По этой причине стоит придерживаться точной последовательности работ, составлять подробные чертежи и консультироваться со специалистами.

Узнайте больше о монтаже и замене электропроводки

[vc_column width=»1/1″]

Проводка в квартире своими руками выполняется по правилам, которые регламентируются ГОСТами и противопожарными нормативами:

• Розетки, счетчики разделительные коробки для удобства обслуживания устанавливаются в легкодоступных местах.
• Выключатели крепятся на высоте 900 мм от пола.
• В санузлах разрешены только специальные влагозащищенные розетки.
• Эргономичная высота размещения розеток 300 мм от пола.
• Запрещено устанавливать розетки ближе чем на 500 мм от газопровода и металлических элементов: батареи, трубы, раковины и пр.
• На каждые 6 м2 — 1 розетка, на кухне не менее 3.
• Если запланирована полная замена проводки, кабель прокладывается по вертикальным и горизонтальным линиям, должна быть составлена схема. По горизонтали – 200 мм от потолка, плинтуса, балок, по вертикали – 100 мм от стыка стен, окон, дверей.
• В санузлах рекомендуется скрытая проводка, или открытая с использованием кабеля.

Замена проводки в панельном доме своими руками сопряжена с некоторыми сложностями. Главное ограничение —  штробить потолок и несущие стены строго запрещено!

Новая электропроводка в квартире панельного дома должна монтироваться в старые штробы и пустоты в перекрытиях, на видео эти особенности хорошо показаны. Если это по каким-либо причинам невозможно или требуется разместить розетки и выключатели по новой схеме, проводка ведется поверх стен, а затем зашивается листами гипсокартона или др. материалом. Конечно, это приведет к уменьшению площади квартиры, если вам это решение не подходит, остается только открытая проводка.

При монтаже обшивки применяются распределительные и установочные коробки, предназначенные для полых стен.

В связи с увеличением количества электроприборов, во избежание аварийных ситуаций в электросети, необходима замена проводки

Здесь важно выбрать правильное сечение провода. В квартирах максимальный ток при длительных нагрузках ≈ 25 ампер, согласно нормативам ПУЭ сечение медной жилы:

• Для розеток кабель диаметром 2,5 мм2, соответственно сечение 5 мм2, 25 А, 5,9 кВт.
• Для осветительных приборов можно использовать жилу диаметром 1,8 мм2, поперечное сечение 2,5 мм2.
• Для электроплит и духовок – диаметр жилы 4,5 мм2, сечение – 16 мм2, 38 А.

Алюминиевая проводка значительно уступает медной по длительности допустимых нагрузок. Например, для алюминиевых жил диаметром 2,5 мм2 максимальная нагрузка 4,4 кВт, что соответствует 20 А.

Замена электропроводки должна осуществляться не только на основе расчета мощности и материала изготовления жилы, так же необходимо учитывать длину кабеля, количество жил, способ прокладки, вид изоляции.

Для расчета необходимо сделать чертеж, с указанием мест, где будут расположены: выключатели, розетки, светильники, ТВ, посудомойка, бойлер, и т.д.

Например, нам требуется проводка в хрущевке, 2 комнаты. Считаем, сколько будет отдельных линий:

• плита;
• стиральная машина;
• розетки на кухне – 2 линии, по одной — в 1 и 2 комнате;
• свет;
• накопительный водонагреватель – 1.

Получается 8 электролиний. Считаем метраж провода:

• плита ≈ 20 м ВВГ – 3х4мм2;
• розетки ≈ 100 м ВВГ- 3х2,5 мм2;
• освещение ≈ 100 м ВВГ – 3х1,5 мм2.

8 отдельных групп = 8 автоматов:

• свет — 16 А;
• плита — 32 А;
• водонагреватель — 16 А;
• розетки — по 25 А.

А также: вводной двухполюсный автомат — 50 А, УЗО общее — 63А, 30 мкА — ток утечки. Можно установить УЗО по группам или дифференциальные автоматы, но цена будет выше.

Расходники: подрозетники, саморезы, дюбеля, коробки электрические распаяные, гофротруба, если провода будут зашиты гипсокартоном, алебастр – 20 кг, изолента.

Приблизительно в одной комнате замена проводки обходится в 120$, столько же на кухне, в ванной – 80-90$, в прихожей — 100$. А дополнительно придется заплатить за штробление стен из кирпича 3$ м/п, из бетона 3,2$ м/п, проложить кабель-канал – 1,5$ м/п.

Если вы решили самостоятельно поменять проводку в квартире, придется потратится только на материалы, для 2-комнотной квартиры выйдет 150-200$, в зависимости от качества материала.

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО

Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

• в плитах потолочного перекрытия;
• под потолочным покрытием;
• на стенах – под штукатуркой, под гипсокартоном;
• на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены

Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).
