Общий ход работ по ремонту

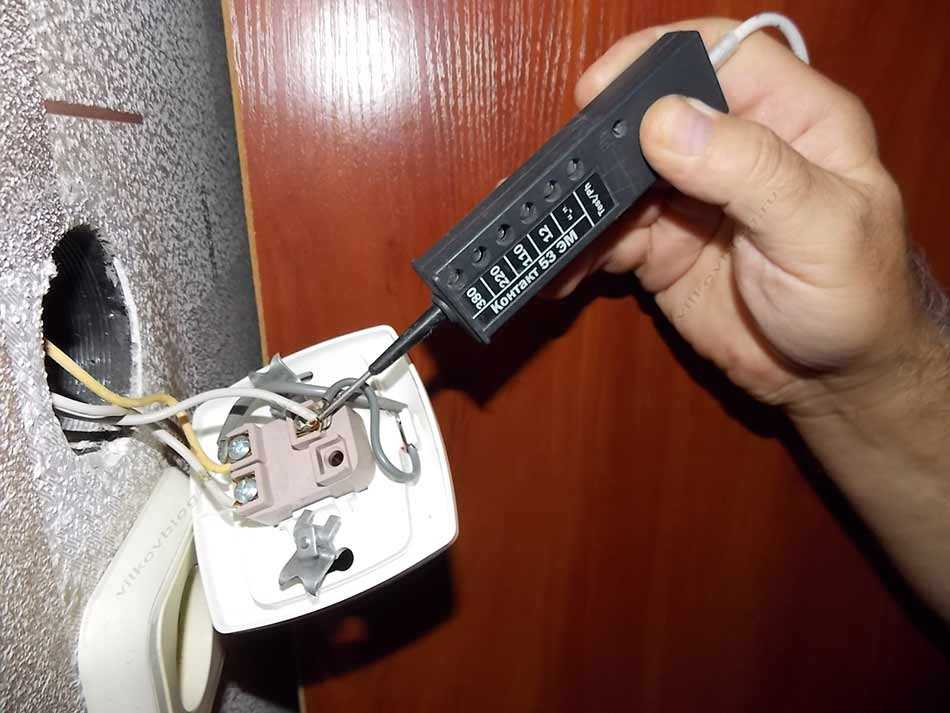

Проверка отсутствия напряжения
Важно!
Особых усилий прилагать к разборке корпуса не нужно, так как обычно крышка замкнутого выключателя снимается легко
Снятие корпуса выключателя
Демонтаж крышки выключателя
Если замкнуло выключатель с двумя кнопками, то помечают фломастером провод, который подводит электричество и является общим для обоих режимов включения.

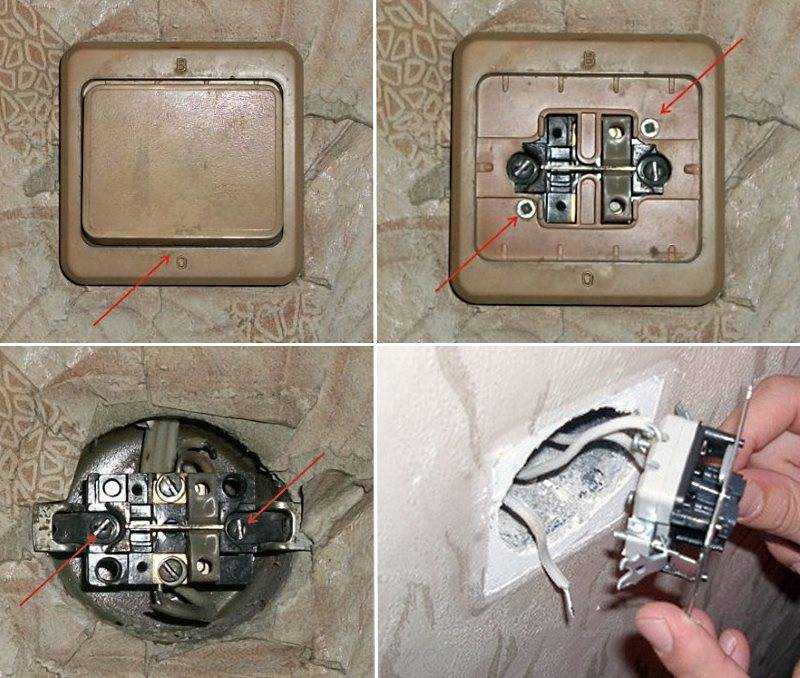

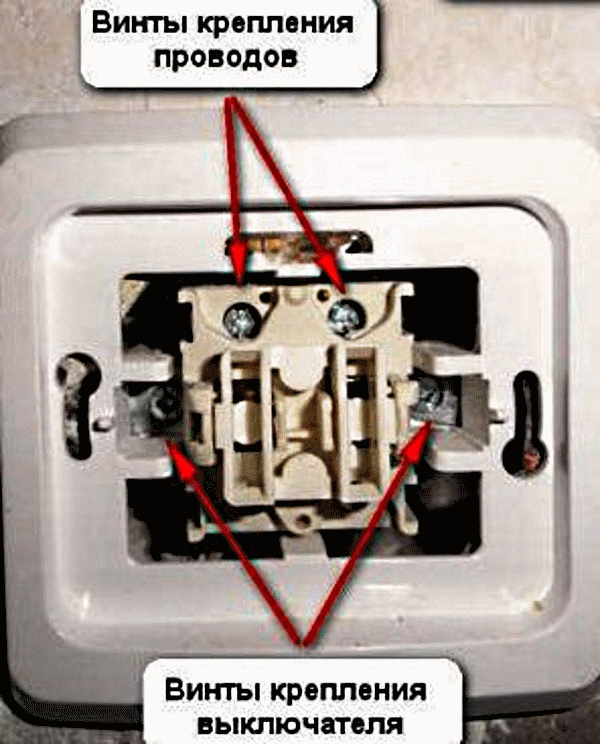

Расположение винтов выключателя
Удаление винтов крепеления
Практически каждый владелец квартиры сталкивается с такой проблемой, как неисправность выключателя света. Если возникла такая ситуация, не нужно сразу вызывать на дом специалиста. Чаще всего эту проблему можно исправить самостоятельно. Неисправность выключателя света чаще всего заключается в плохом контакте между пластинами смыкания электрических проводов. Чтобы починить его, нужно лишь почистить контакты и проверить прочность закрепления проводов в разъемах выключателя.
Весь процесс состоит из трех этапов:подготовительные работы;
разборка и зачистка контактов;
сборка и установка выключателя света на прежнее место.
Подготовительный процесс
На начальном этапе ремонта выключателя нужно полностью обесточить этот участок электросети и подготовить необходимые приборы и инструменты. Для зачистки разборки и зачистки контактов потребуется наличие отвертки, индикатора электричества и обычная шкурка или напильник.
Важно, чтобы в сети не было электричества. Для этого и нужен индикатор. Напильник пригодится для снятия с контактов налета, а отвертка для откручивания и сборки всей установки
Напильник пригодится для снятия с контактов налета, а отвертка для откручивания и сборки всей установки.
Разборка выключателя и зачистка контактов

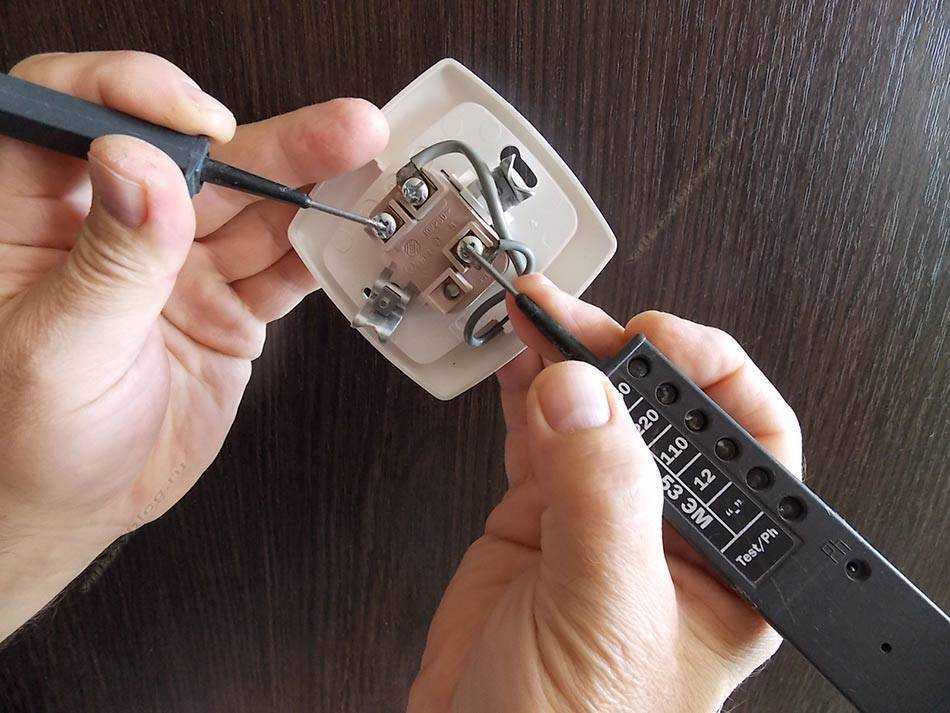

Сначала нужно убедиться в том, что электричество действительно не подается к выключателю света. Затем, поддев кнопку прибора отверткой, извлекаем ее из устройства. Пластмассовую оболочку также можно снять с помощью приложения небольшого усилия.

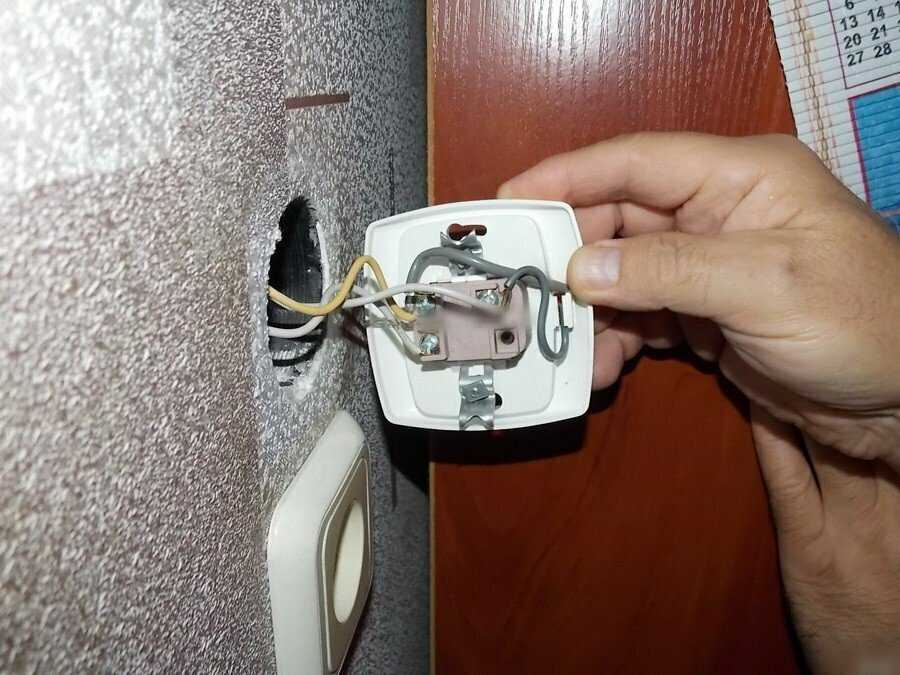

Следующим этапом будет удаление выключателя с места крепления. Чтобы извлечь его из пластиковой оболочки в стене, нужно ослабить два шурупа. Немного выкрутив их, вытаскиваем прибор из стены. Для отсоединения выключатель света от проводов ослабляем крепления и вытаскиваем их из зажимов.
Увидев почерневшие и покрытые налетом контакты, производим их зачистку напильником или специальной шкуркой. Процесс очистки нужно продолжать пока налет и гарь полностью не удалятся.
Сборка и установка выключателя
После проведения всех действий по очистке контактов от налета можно приступать к сборке прибора. Для этого нужно подсоединить все провода на прежнее место и затянуть зажимы
Важно создать отличный контакт для предотвращения плохого взаимодействия. Собрав всю конструкцию, вставляем выключатель в пластиковый футляр. После придания уровня и ровности затягиваем оба крепящих шурупа
Если пластмассовый каркас не ставится на прежнее место, то придется ослабить шурупы и надеть его до полной установки выключателя в сети. Хотя при правильном креплении выключателя в стене не должно возникать такой проблемы
После придания уровня и ровности затягиваем оба крепящих шурупа. Если пластмассовый каркас не ставится на прежнее место, то придется ослабить шурупы и надеть его до полной установки выключателя в сети. Хотя при правильном креплении выключателя в стене не должно возникать такой проблемы.
На конечном этапе вставляем кнопку включения и запускаем центральный прибор контроля электроэнергии. Теперь проводим проверку работоспособности выключателя. Для этого несколько раз включаем свет в комнате. Если все работает стабильно, то вызов электрика не потребуется.
Если выключатель перестал работать, тогда вам следует разобраться с основной причиной его поломки. На сегодняшний день причин может быть много. Вам необязательно необходимо вызывать мастера. Провести ремонт выключателя света вы сможете и самостоятельно. Причины поломки обычно незначительные и поэтому справиться с ними может практически каждый.
Иногда для того чтобы восстановить работу устройства вам потребуется провести чистку контактов выключателя. В этой статье мы поместили подробную информацию, как починить выключатель света. Причины поломки выключателя могут быть разнообразными, и в этой статье мы их рассмотрим.
Нюансы при разборке различных видов выключателей
Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте
При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним
При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления
Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки
При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки
Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.
Это интересно: Проходные выключатели или бистабильное реле
Как самостоятельно отремонтировать выключатель света?
Вы здесь: Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.
Технология ремонта
Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки
- Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
- Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
- Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
- Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
- Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
- Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
- Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
- Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
- Осуществите подключение проводов, а также установку корпуса в подрозетник.
- Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.
инструкция по сборке корпуса
Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.
Практические советы
- Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
- Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.

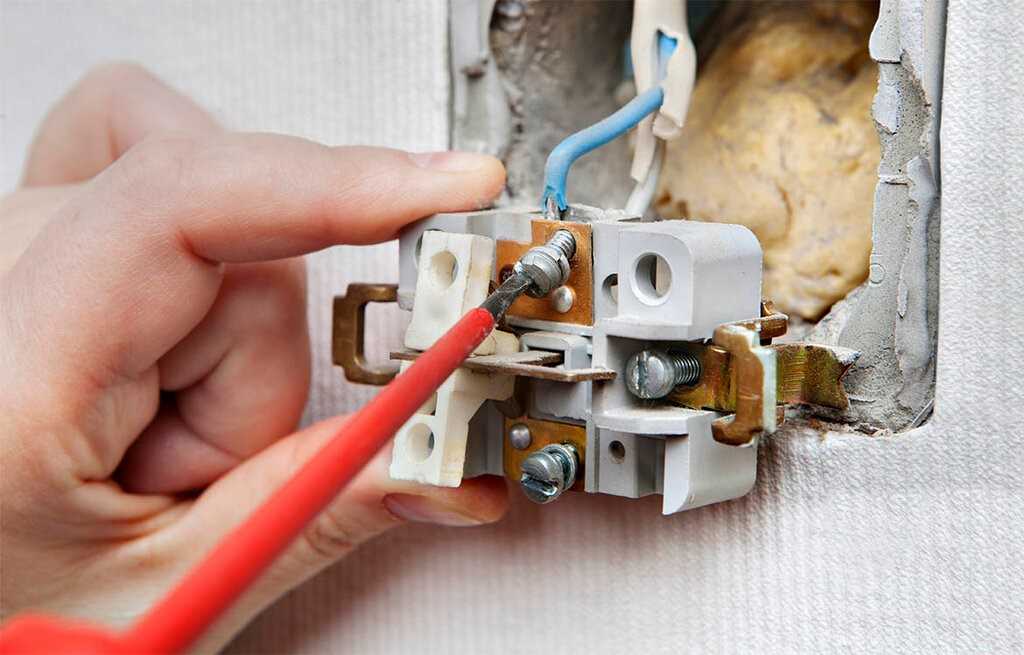

- Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами.
Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
- Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.
Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками.
Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!
Также читают:
инструкция по сборке корпуса
Схема подключения проходного одноклавишного выключателя
Схема подключения двойной розетки
Диагностика неисправности
В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:
- Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.
- Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
- При отсутствии реакции вариантов не остается — неисправен сам выключатель.
Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место
А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные
Ремонт выключателя света в доме
Перед началом работы отключите электропитание на распределительном щитке. Для этого нужно отключить на щитке пробки, т. е. нажать на большую кнопку, если щит советского образца. Если новый щиток – перевести из положения «вкл.» в положение «выкл».
На нашем сайте есть еще немало полезных советов по бытовому ремонту. Статья под заголовком расскажет вам о том, как исправить этот прихотливый девайс
Советы о том, как на нашем сайте
Вам понадобятся следующие инструменты:
- отвертка-индикатор;
- баночка для деталей;
- обычная отвертка;
- фломастер;
- изолента;
- небольшая шкурка (мелкозернистая).
Как снять выключатель или розетку перед поклейкой стен обоями
Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.
Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.
Шаг первый – подготовка
Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.
Рекомендуем снимать старые обои без снятия выключателей, исключение если требуется обильное смачивание стен, и вода может попасть на провода под напряжением. Обычно алгоритм выглядит так:
- Снимают старые обои,
- Подготавливают стену (при необходимости),
- Готовят клей и нарезают новые обои,
- Выключают свет на счётчике,
- Снимают розетки,
- Клеят обои.
Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.
Из инструмента вам понадобится плоская и крестообразная отвертка.
Шаг второй – снятие выключателя
Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов

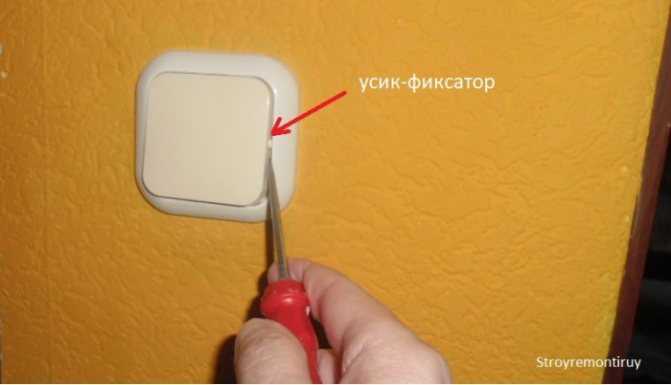

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик
Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше
Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.
Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.
Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.
Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!
Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.
Установка выключателя

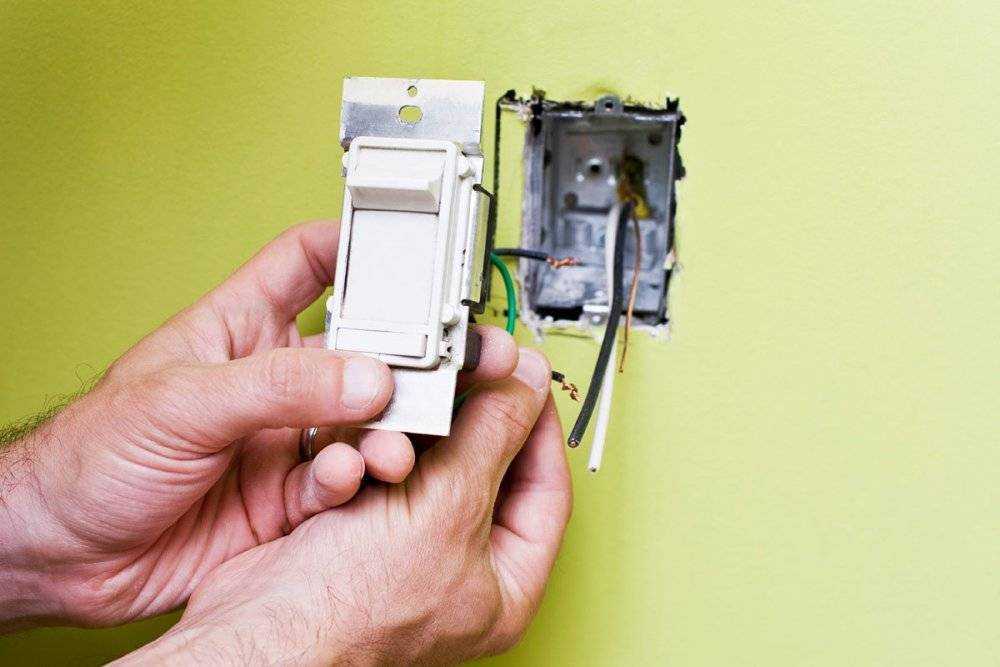

Собрав прибор, переходим к его установке на прежнее место. В первую очередь к общей клемме должен быть подсоединена вводная жила, помеченная маркером, а затем – остальные кабели. После этого устройство нужно закрепить в подрозетнике. В последнюю очередь устанавливается корпусное обрамление и крышка.
Иногда установить крышку на основание переключателя не получается. Причиной, как правило, является неверное положение корпуса устройства внутри подрозетника. Нужно ослабить фиксирующие болты, при помощи которых выключатель держится в пластмассовой коробке, и, поставив корпус устройства в нужное положение, снова затянуть их. Если изделие находится в правильном положении, крышка легко сядет на свое место.
Затем нужно подать электричество в помещение и произвести проверку работы прибора, несколько раз включив и выключив его. Если свет включается нормально, движение клавиши не затруднено, корпус не трещит – ремонт выполнен правильно.
Шаг первый – подготовка
Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.
Рекомендуем снимать старые обои без снятия выключателей, исключение если требуется обильное смачивание стен, и вода может попасть на провода под напряжением. Обычно алгоритм выглядит так:
- Снимают старые обои,
- Подготавливают стену (при необходимости),
- Готовят клей и нарезают новые обои,
- Выключают свет на счётчике,
- Снимают розетки,
- Клеят обои.
Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.
Из инструмента вам понадобится плоская и крестообразная отвертка.
Как выглядит проходной выключатель с 2 и более мест?
Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Пример устройства разводки для жилого помещения из категории стандартных проектов. Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.
Подключение проходного выключателя
Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.
В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.
В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.Как подключить проходной выключатель
https://youtube.com/watch?v=3yLQJbjN8Eo
Разновидности выключателей
Даже сейчас, несмотря на существенный прогресс и усовершенствование строительной отрасли, многие помещения до сих пор оборудованы выключателями старого типа, которые использовались еще в советские времена. Увидеть эти устройства можно не только в сталинках и домах в селах, но и в престижных учреждениях, находящихся на государственном обеспечении. Выключатели старого образца производились в двух вариантах: галетные, которые включаются поворотом ручки, и обыкновенные клавишные.
А вот разновидностей модернизированных выключателей сегодня представлено огромное количество, как говорится, на любой вкус:
- клавишные устройства с различным количеством кнопок;
- своеобразные тумблеры;
- кнопочные изделия;
- сенсорные панели;
- устройства, регулирующие поступление тока;
- диммеры;
- многофункциональные приборы для контроля над освещением в нескольких точках помещения из одного места.
Помимо этого, такие устройства могут быть внутренними и наружными, которые предназначены, соответственно, для монтажа в специальный подрозетник либо прямо на поверхность без необходимости установки вспомогательного оборудования.
Принимая во внимание столь обширную классификацию, не стоит ремонтировать выключатель, если:
- установлено старое советское устройство;
- стоит низкокачественный китайский прибор либо турецкий выключатель с пластмассовой сердцевиной, произведенный в 2000 году.
Вместо дешевого оборудования желательно установить новый выключатель современного типа.
Вдобавок, неопытному новичку не стоит браться за трудоемкий ремонт сенсорной панели и устройства, регулирующего плавное поступление тока. Ведь для человека с минимальными навыками этот процесс ремонта дистанционного выключателя света окажется чересчур сложным. К тому же для починки такого оборудования может потребоваться довольно-таки дорогой инструментаж и подходящие запасные запчасти. Например, при ремонте акустического выключателя света СЗВО-4 базовыми знаниями не обойтись – такое устройство лучше доверить специалисту.
Демонтаж розеток
Логично продолжая тему, разберемся, как снять розетку со стены.
Как установить многоклавишный выключатель с розеткой?
Для такой работы понадобится обычная отвертка или крестообразная. Обязательно предварительно отключается электричество в той комнате, в которой расположена розетка.
Важно! В электрощитке тумблер автоматического выключателя должен быть опущен вниз, «зеленый экранчик» – сигнал о том, что можно безопасно работать. Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре
Снимаем его и откладываем в сторону
Снимаем его и откладываем в сторону

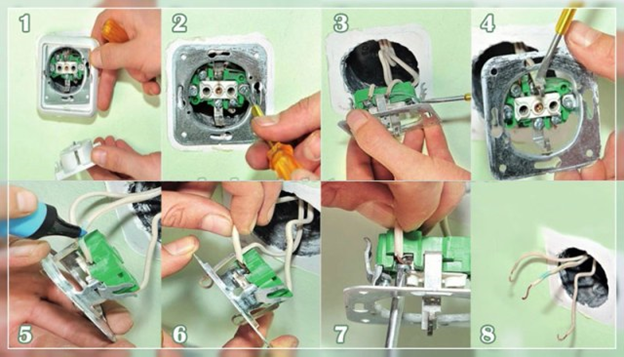

Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре. Снимаем его и откладываем в сторону.
Приступаем к самому механизму. По аналогии с выключателем, крепление розетки к подрозетникам происходит двумя болтиками: или по бокам, или в верхней и нижней части. Откручиваем их. Есть еще устройства с распорными механизмами. Они держатся в стене посредством специальных ушек. Если их немного ослабить, то розетка легко выйдет из монтажной коробки.
Далее отсоединяем электрические провода. К устройству подводятся три провода: «фаза», «ноль», «заземление», здесь легко выкручиваются болтики из специальных креплений. Потом тянем провод в свою сторону. Таким образом, розетку разобрали, процедура в действительности довольно простая.
