Как выбрать дровяной котел для отопления частного дома

Плюсы и минусы твердотопливного котла

Отопительные котлы на твёрдом топливе выгодно отличаются от альтернативных моделей:

​

• дрова стоят дешевле газа и электроэнергии;
• на растопку идут и древесные отходы — стружка или опилки;
• помещение прогревается равномерно и остывает дольше;
• котёл легко подключить и к ГВС, и к отопительной сети;
• оборудование экологично и имеет высокий КПД до 85%.

Недостаток конструкции в необходимости постоянно следить за тем, чтобы котёл не перегревался. Дрова подкладывают вручную по мере прогорания топлива. Одной загрузки в котёл в среднем хватает на 2—4 часа. Кроме того, котёл нуждается в регулярной чистке из-за быстрого скапливания сажи в дымоходе и на стенках корпуса.

Правила безопасности

Используя печи дровяного отопления, всегда соблюдайте правила техники безопасности

Никогда не оставляйте печи длительного горения в течении долгого времени без контроля, не забывайте вовремя отчищать зольную камеру и подкладывать дрова в топку Уделяйте внимание задвижкам канала дымохода. держите их в открытом положении, пока не начнете разжигать печь Используйте только в холодное время года, ее использование летом нецелесообразно

Значительное перегревание может привести к поломке, и тогда придется ремонтировать печь

причем серьезно. Высокая температура может послужить причиной разрушения стен печи. Именно поэтому стоит избегать чрезмерно высоких температур и использования агрегата в теплое время года

Значительное перегревание может привести к поломке, и тогда придется ремонтировать печь. причем серьезно. Высокая температура может послужить причиной разрушения стен печи. Именно поэтому стоит избегать чрезмерно высоких температур и использования агрегата в теплое время года.

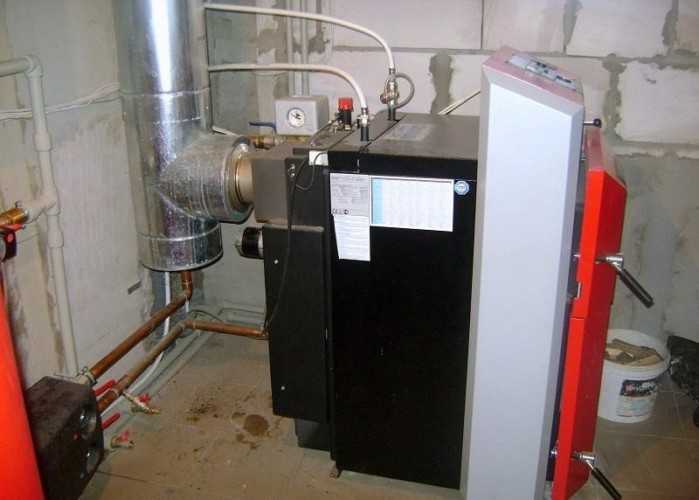

Автоматика и обвязка дровяных котлов

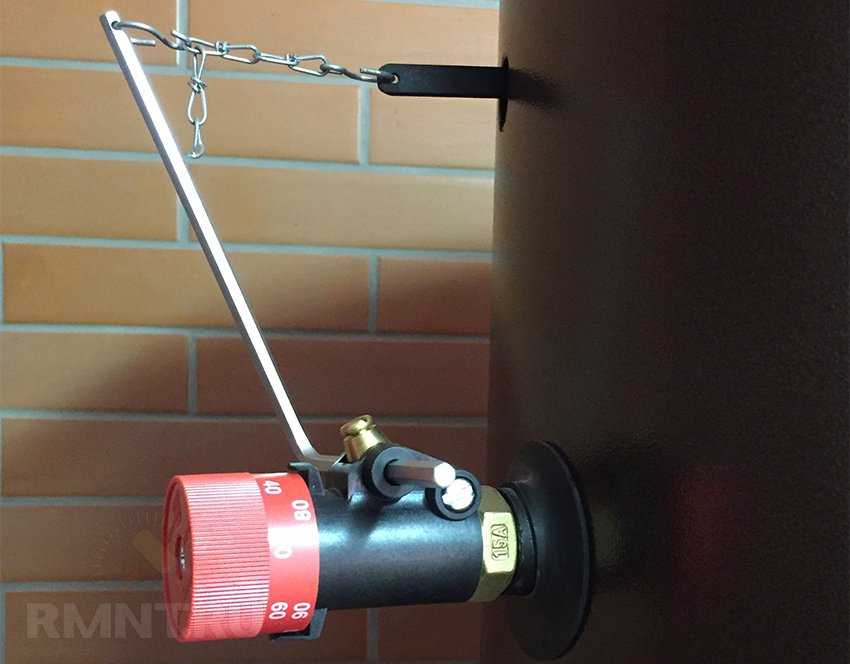

Как уже упоминалось, регулировать мощность котла можно только по изменению количества поступающего кислорода. Наиболее эффективно и точно эта система работает в шахтных котлах пиролизного типа на дровах или брикетах.

В основной комплекс автоматики входят электронный блок управления, вентилятор, регулятор тяги с электрическим приводом и термопара, плотно примотанная к патрубку подачи. Все эти комплектующие продаются как по отдельности, так и комплектами под определённую модель котла. В среднем вся автоматика обходится около 4-5 тысяч рублей

Отдельно упомянем важность наличия защиты от падения заслонки и герметизационных пазов на загрузочных и ревизионных люках, дымоходе, системе стабилизации тяги

Для твердотопливных котлов предусмотрен ряд защитных устройств другого рода, устанавливаемых в гидравлическую обвязку. Из безусловно обязательных это циркуляционный насос и защита топки от перегрева — группа безопасности для сброса избыточного давления

Обратите внимание, что выпускной штуцер клапана сброса должен быть повёрнут к стене или снабжён шлангом, чтобы при срабатывании не травмировать присутствующих людей. Требованиями безопасности может быть предусмотрена установка подтравливающего клапана дымохода для стабилизации тяги и горения, он монтируется сразу на выходе из котла или непосредственно перед конечным вертикальным участком

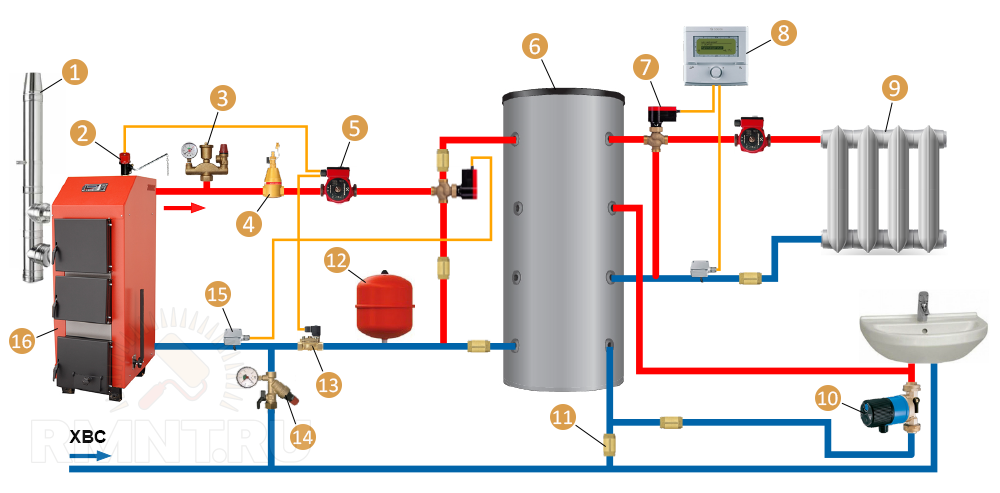

Схема подключения твердотопливного котла с теплоаккумулятором: 1 — дымоход; 2 — термостат; 3 — группа безопасности; 4 — сепаратор воздуха; 5 — циркуляционный насос; 6 — тепловой аккумулятор; 7 — трёхходовой смеситель; 8 — погодозависимоя автоматика; 9 — радиатор отопления; 10 — циркуляционный насос; 11 — обратный клапан; 12 — расширительный бак; 13 — защита от сухого хода; 14 — клапан подпитки; 15 — накладной датчик температуры; 16 — твердотопливный котёл

Для чугунных котлов практикуется установка двухходового клапана, подмешивающего воду из горячего отвода для недопущения поступления холодной воды в разогретую топку. При установке теплоаккумулятора добавляется трехходовой электрический клапан, запускающий подачу тепла в бак только после прогрева основного состава. Контроль ведётся по температуре обратки, дополнительный контур включается за 7-10 ºС до достижения температуры отсечки. В этом аспекте наиболее предпочтительны блоки управления с ПИД-регулятором.

Принципы самостоятельного конструирования

Конструирование котла условно можно разбить на четыре части: теоретические расчеты, составление схемы будущего котла (или коррекция имеющейся схемы), приобретение необходимых компонентов и непосредственно сборка и налаживание.

Ключевым моментом в самостоятельном конструировании является расчет параметров будущего котла. По известным формулам, рассчитывается объём отапливаемого пространства в кубометрах. Следующим этапом будет расчет выходной мощности котла, независимо от типа топлива. При расчете мощности необходимо использовать поправочный коэффициент, учитывающий теплоизоляцию помещения.

Зная необходимую мощность можно определяться с типом топлива и соответственно с конструкцией котла.

Конкретные схемы и расчеты в статье не приводятся — это материал отдельной брошюры. Формат этого материала предусматривает лишь предварительное ознакомление и теоретическое обоснование для самостоятельного моделирования. Даётся общее направление поиска необходимой для конструирования справочной информации.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

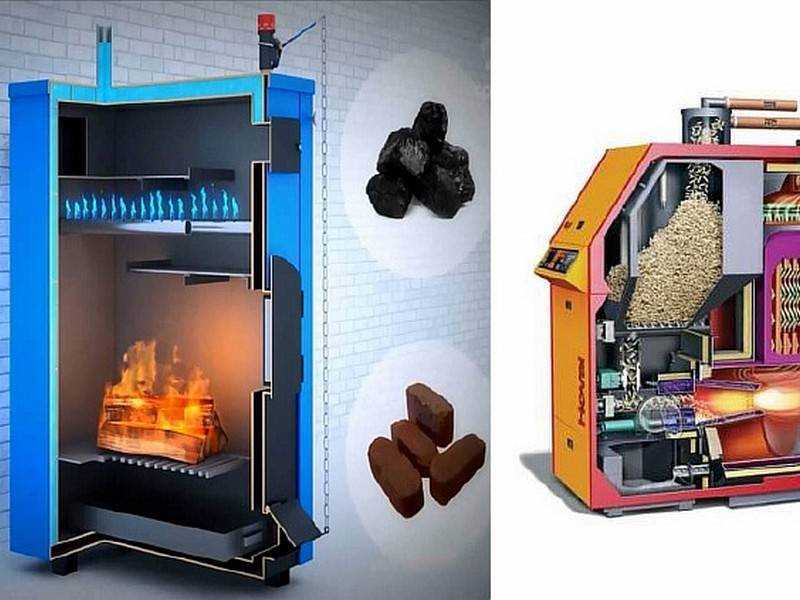

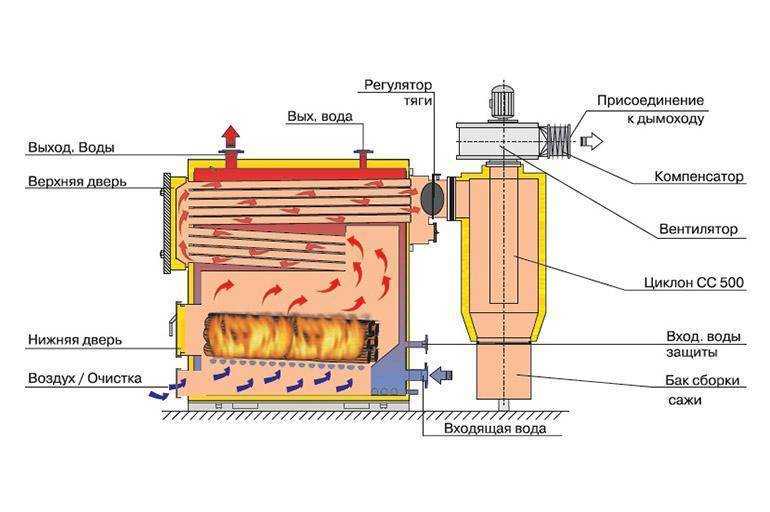

Устройство и принцип работы

На современном рынке можно найти огромное количество моделей твердотопливных котлов, но их устройство и принцип работы мало чем отличаются. Любое оборудование для обогрева помещений состоит из следующих деталей:

• камера для сгорания топлива;
• дымоход;
• камера для сбора золы;
• змеевик или теплообменник.

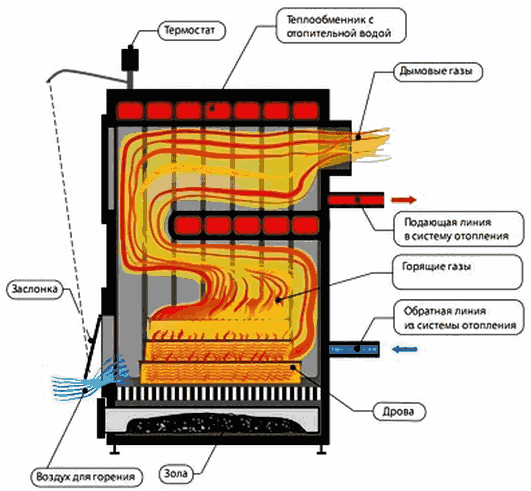

Простейшие модели твердотопливных котлов чем-то напоминают буржуйку. После сгорания дров пламя нагревает трубы с водой, жидкость нагревается и поступает в двухконтурную систему отопления. Коэффициент полезного действия у моделей невысокий, а расход топлива значительный.

Современные агрегаты имеют усовершенствованную конструкцию, они оснащаются автоматикой, которая регулирует процесс горения. После сгорания топлива нагретая вода подаётся циркуляционным насосом к радиаторам. Отопительные приборы отдают часть тепла, жидкость охлаждается и поступает по обратному трубопроводу в котёл. Современные системы отопления часто оборудуются расширительным баком закрытого типа, что позволяет избежать испарений воды во время нагревания.

В процессе сгорания дров образуется дым, который отводится на улицу при помощи дымохода. Через некоторое время на стенках этой конструкции оседает сажа, что приводит к уменьшению диаметра трубы и ухудшению тяги. Для очистки дымохода от загрязнений используются специальные отверстия с заслонками. Сажу удаляют с канала при помощи специальных ершей или щёток.

Повысить коэффициент полезного действия твердотопливного котла помогает автоматика:

• температурный датчик срабатывает при понижении температуры теплоносителя, он подаёт сигнал на пульт управления для включения вентилятора;
• манометр подаёт сигнал при увеличении давления, выше нормальных показателей;
• для предотвращения аварийных ситуаций в системе установлен стравливающий клапан;
• циркуляционный насос начинает перекачивать воду после нагревания теплоносителя в котле до определённых температурных параметров.

Эффективность котла зависит от вида используемого топлива. Если агрегат предназначен для работы на дровах, то нельзя использовать уголь или пеллеты. Использовать недостаточно просушенные дрова также не рекомендуется, они дают мало тепла, но образуют много сажи и водяного пара.

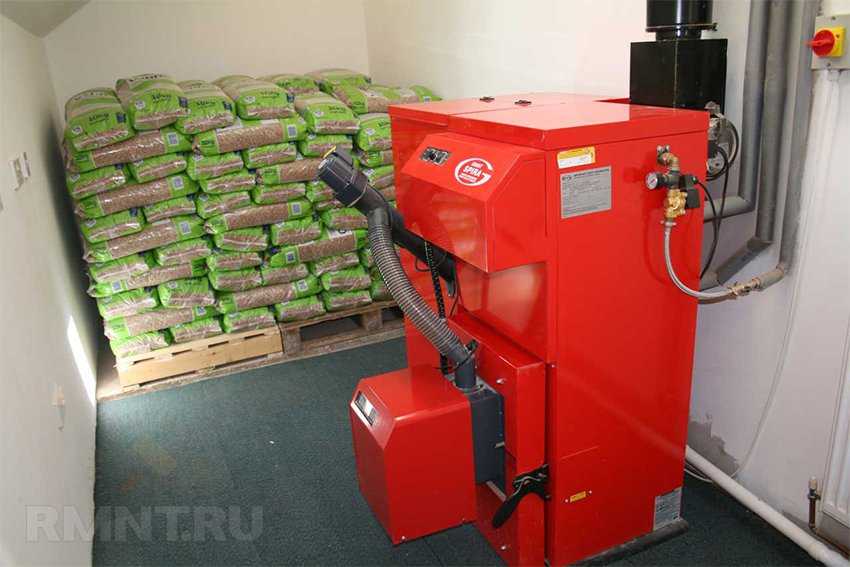

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Как подключить отопительное оборудование

Эффективность работы самодельного дровяного оборудования обеспечивается хорошей естественной тягой из дымохода. Чтобы рабочая тяга была достаточной, труба должна иметь высоту не менее 5 – 6 м, а диаметр патрубка в корпусе котла примерно 150 мм в диаметре. Для упрощения розжига в камере сжигания, в обход теплообменника, на наружной боковой стенке делается канал прямой тяги с рукояткой и заслонкой.

При эксплуатации немаловажная роль отводится правильной обвязке отопительного прибора. При работе гравитационной системы отопления, для которой нет необходимости в электричестве, проблем никаких не будет. И все же лучше, если при разгоне котла, во избежание образования конденсата на внутренних стенках топки, холодная вода из системы не попадет в рубашку.

Конденсат, смешиваясь с золой, оседает на поверхности и образует плохо счищающийся черный налет. Поэтому будет лучше, если на выходе теплоносителя из агрегата сделать байпас с трехходовым термостатическим клапаном, настроенным на 55 или 60 градусов. В таком случае циркуляция теплоносителя происходит по малому кругу, до температуры нагрева 60⁰. После этого термостат начнет добавлять из системы холодную воду.

Для предохранения оборудования, работающего с электрическим насосом, в водяную рубашку врезается предохранительный клапан

Если отопительная система в частном доме функционирует с насосом, то возникает  опасность, что при отключении электричества котел закипит. Чтобы его защитить, нужно выполнить ряд мероприятий:

• Врезать в водяную рубашку предохранительный клапан, с помощью которого при превышении давления будет сбрасываться пар.
• Для дальнейшей работы насоса потребуется источник бесперебойного питания и дизельная электростанция. Аккумулятор может работать непродолжительное время, поэтому без электрического генератора не обойтись.
• Для естественной циркуляции воды из бака в котел и предупреждения закипания потребуется установить теплоаккумулирующую емкость. Она поддержит тепло в доме после сгорания дров.

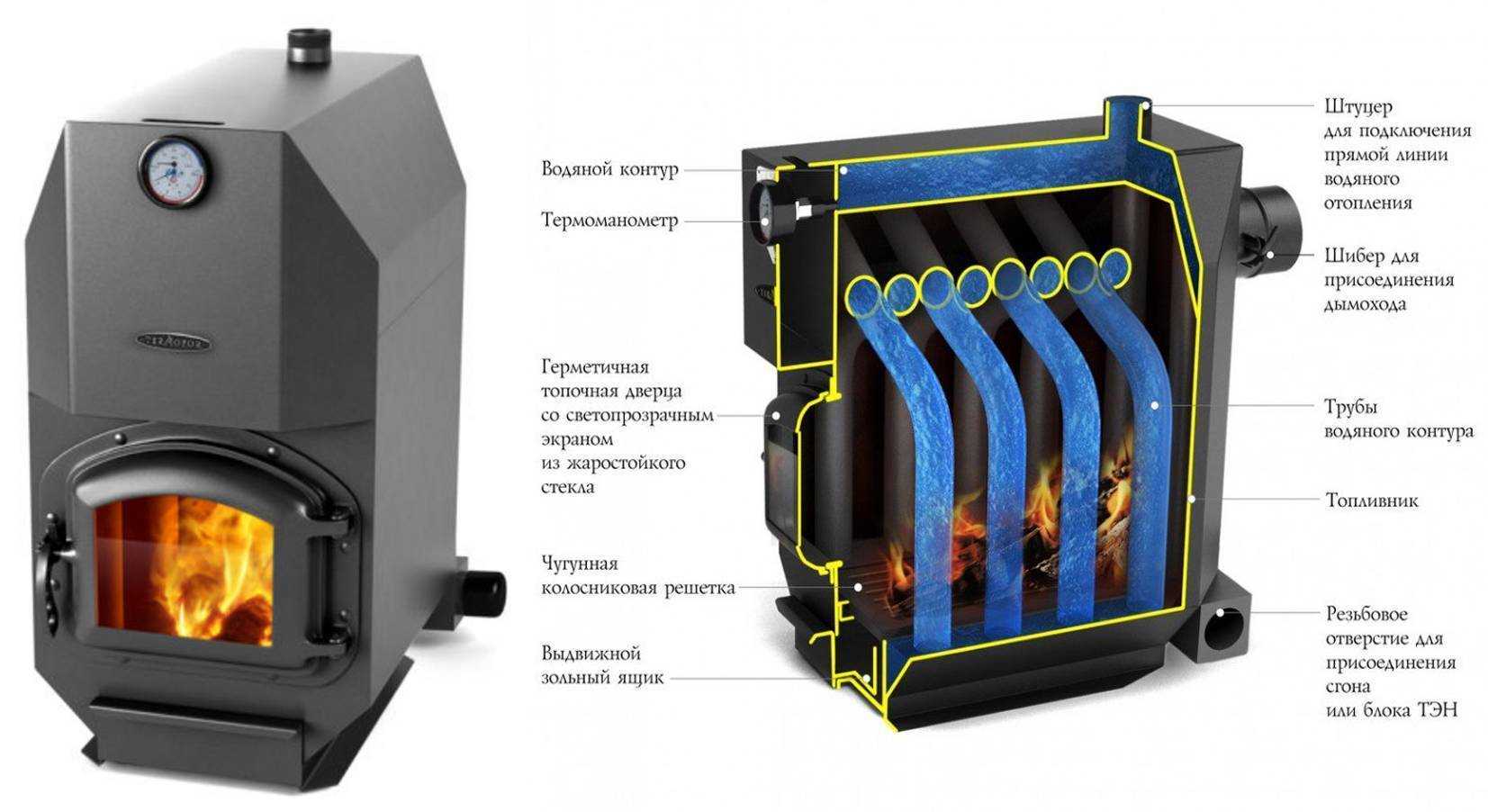

Изготовление водяного контура

Вы сами легко сможете установить и сделать водяной котел на готовую водяную печь длительного горения, а если у вас ее нет, то большого труда не составит самим выложить ее из кирпича. Для нагревания воды. Изготовить водяной контур можно из старых чугунных радиаторов для отопления, которые вы сможете легко найти.

Их емкость в среднем составляет полтора литра. Можно соединить несколько таких между собой и на выходе получить нагреватель объемом 15 литров, но за счет больших габаритов он может подойти для использования далеко не во всех помещениях. Наиболее приемлемый вариант – это русская баня.

Для начала своими руками разберите. прочистите и промойте их с помощью солевой кислоты, а точнее ее раствора. Перед установкой всей конструкции следует поменять прокладки, разделяющие секции, так как изначально они не приспособлены к высоким перепадам температуры. которая может достигать пятисот с лишним градусов. Так как старый разделитель не выдержит и может произойти протечка радиатора, для прокладки используйте пропитанный шнур из асбеста. После этого можете приступать к сборке. Собрать его надо таким образом, чтобы труба для выхода расположилась над всей конструкцией, а для входа – под ней .

Готовый для использования контур расположите в дымоходе как можно ближе к топке. Горячий воздух, идущий оттуда, будет нагревать контур и соответственно воду, делая ее пригодной для отопления дома. В последствии всю систему водяного контура Вы подключите к радиаторам, отапливающим ваш дом

Не забудьте предварительно проверить всю систему на наличие каких-либо протечек, уделяя особое внимание контуру. который вы собрали своими руками. Если вы не нашли для его изготовления старые чугунные батареи, то вы можете использовать для контура обычные трубы, но с достаточно толстыми стенками

Если вы не нашли для его изготовления старые чугунные батареи, то вы можете использовать для контура обычные трубы, но с достаточно толстыми стенками

Если вы не нашли для его изготовления старые чугунные батареи, то вы можете использовать для контура обычные трубы, но с достаточно толстыми стенками .

Водяной контур можно применить к абсолютно любой печи длительного горения: от камина и до буржуйки. Также можно сделать котел из достаточно толстого метала и расположить его прямо под топкой, отчего он будет значительно быстрее нагреваться .

Основные виды дровяных котлов

Арсенал техники для отопления постоянно пополняется новыми, более совершенными изделиями, однако среди твердотопливных котлов ничего кардинально нового придумано не было. В попытках увеличить КПД конструкторы так или иначе улучшали конструкцию, из-за чего появилось несколько разновидностей с рядом характерных признаков:

1. Сложная Z-образная форма топки или её деление на 2 камеры сгорания. Такие котлы рассчитаны на длительное горение и максимально полное сжигание выделяющихся пиролизных газов.

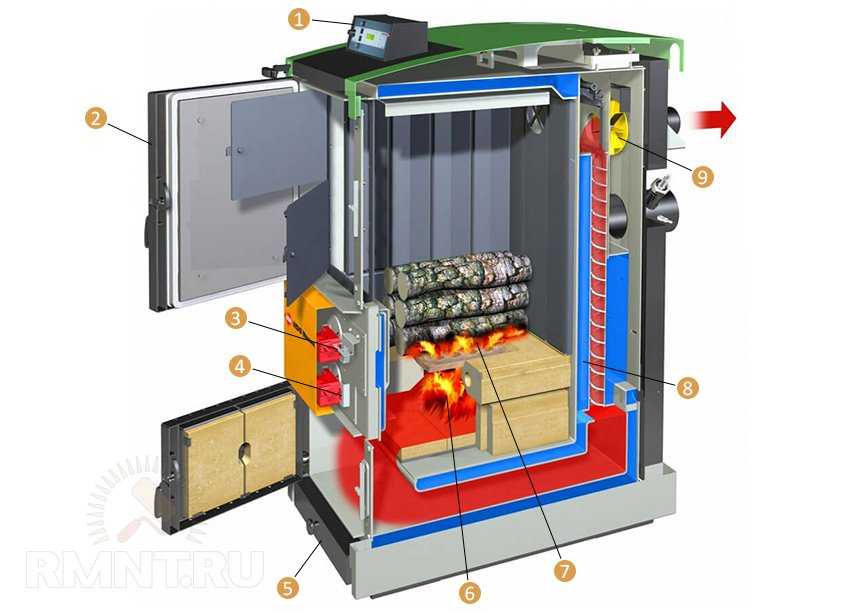

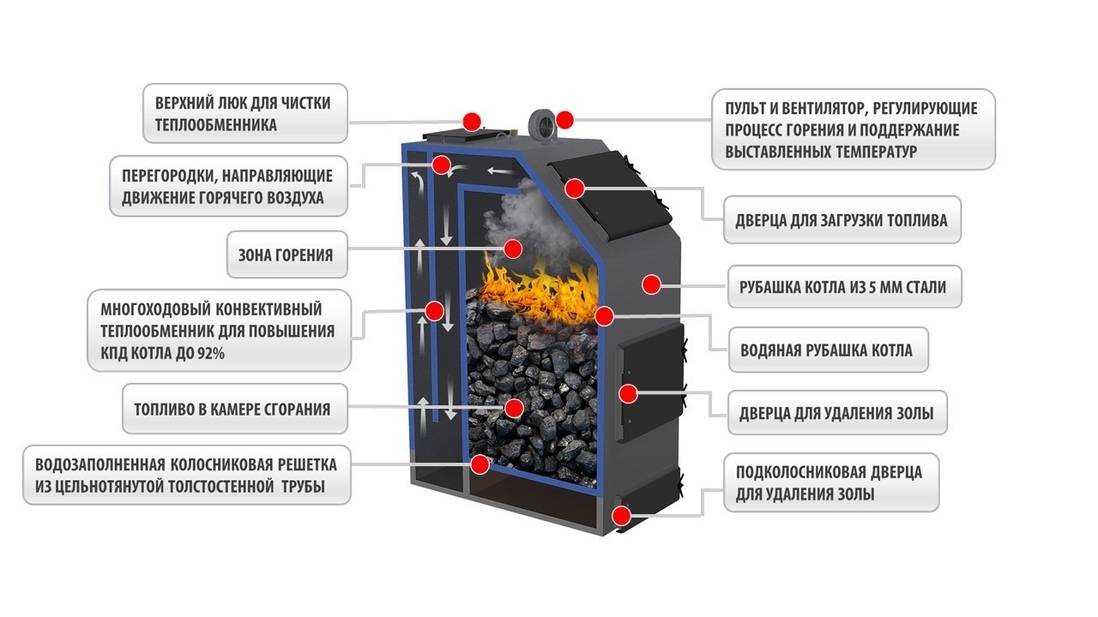

Пример конструкции твердотопливного котла длительного горения: 1 — автоматика котла; 2 — загрузочная дверца; 3 — подача первичного воздуха; 4 — подача вторичного воздуха; 5 — зольник; 6 — горение пиролизных газов; 7 — пиролиз твёрдого топлива; 8 — теплообменник; 9 — вентилятор-дымосос

2. Наличие водонаполненных колосников и/или рубашки. Считается, что таким образом теплоноситель забирает до 90% теплоты сгорания, но на практике хорошие дровяные котлы с КПД выше 80% — уже большая редкость.

3. Форма организации поддува. Путём уменьшения поступающего кислорода можно сильно растянуть длительность горения, поддерживая температуру воды в заданных пределах. Обычно реализуется за счёт ручной или управляемой заслонки, при недостаточно сильной тяге может использоваться вентилятор наддува. Управление заслонкой, как правило, выполняется цифровой автоматикой, контролирующей температуру воды в патрубке подачи.

4. Тип и устройство теплообменника. С одной стороны, идёт гонка за максимизацию площади поверхности для более эффективного теплосъёма, с другой — за долговечность и надёжность. В первом случае имеем сотовые теплообменники бойлерного типа, высокоэффективные, но проблемные в очистке и ремонте/замене. С другой стороны — простые трубчатые змеевики из холоднотянутой бесшовной трубы — с классикой спорить трудно.

5. Наличие утепления. Необходимость кожуха с минеральным наполнителем определяется местом установки. Если на улице не имеет смысла тратить тепло впустую, то для гаража или мастерской неизолированный котёл может стать хорошим методом обогрева.

Имеются также отличия в типе топлива , горизонтальном и вертикальном расположении шахты, а также материале топки. Камеры и змеевики, выполненные из холоднокатаной низкоуглеродистой стали, просты и неприхотливы, но подвержены образованию окалины. Змеевики и водонаполненные рубашки из чугуна наиболее долговечны и не подвержены образованию окалины, но требуют специальной обвязки из-за высокой чувствительности к тепловым ударам.

Котел из листового материала

Самодельный котел, который можно использовать для отопления здания, можно сделать своими руками, используя при этом:

• лист металла толщиной 4-5 мм;
• лист металла толщиной 10-12 мм;
• металлические уголки и решетка;
• трубы для дымоотвода.

Схема простого твердотопливного котла

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Как сделать печь длительного горения, бубафоня из газового баллона

Пошаговая инструкция для изготовления котла на дровах:

• Из листового материала вырежьте детали, которые будут исполнять роль стенок в котле. Из металла толщиной 10-12 мм сделайте две перегородки для печки.
• В элементе, который будет устанавливаться сверху агрегата, вырежьте отверстие диаметром 100 мм под дымоход.
• К днищу приварите боковые стенки. После этого на вертикальные элементы полосы металла шириной 3 см для установки колосниковой решетки. Также присоедините к боковым панелям своеобразные опоры из металлической полосы для перегородок.

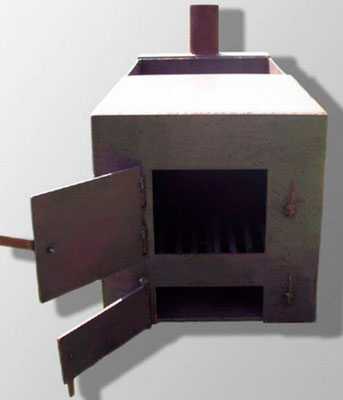

Самодельный котел из листового металла

• Из металла вырежьте дверцы, которые при помощи крепежных элементов устанавливаются к котлу. При этом для топочной камеры и зольника сделайте отдельные заслонки.
• Приварите перегородки, которые будут создавать некий лабиринт на пути движения воздушных масс, что значительно повысит продуктивность печки.
• В листе металла для крышки сделайте отверстие для дымохода, куда приварите гильзу высотой 200 мм для установки дымоотводной трубы.
• Приварите крышку к корпусу котла и установите дымоход.
• Чтоб повысить эффективность отопительного прибора, обложите его шамотным кирпичом, который будет аккумулировать и постепенно отдавать тепловую энергию. При этом кладку выполняйте на расстоянии 15-20 см от корпуса печки. Воздушное пространство будет нагреваться, что создаст дополнительный источник тепловой энергии.

Также данный самодельный агрегат можно оснастить теплообменником, чтобы создать комплексную отопительную систему для всего здания.

Принцип действия и преимущества

Практика использования твердотопливных установок с водяным контуром показывает, что самым простым и приемлемым вариантом является изготовление и применение для отопления дома классических самодельных устройств прямого горения на дровах.

Самодельные твердотопливные установки для обогрева частного дома – хорошая альтернатива дорогостоящему газовому и электрическому оборудованию

Преимущества самодельной установки

Помимо экономии средств, выбор в пользу самодельной установки имеет и другие преимущества:

• Профессионально выполненный из качественных материалов и комплектующих теплогенератор выдерживает критические нагрузки при избыточном давлении до 4 Атм. Такие ситуации случаются при закипании воды в рубашке и теплообменнике по причине прекращения циркуляции теплоносителя, возникающего по разным причинам. Последствием высокого давления пара может стать разрыв теплообменника в слабом месте.
• При изготовлении конструкции своими руками есть возможность ее усовершенствования в соответствии с вашими требованиями, своей системой отопления, под доступный вид топлива.
• Модернизацию установки проводят поэтапно. После года успешной эксплуатации базовой модели можно ее автоматизировать, добавив комплект автоматики. Делается это в перерыве между отопительными сезонами. На следующий год вносятся новые, улучшающие систему изменения.

Правильно обустроенная отопительная система, практичный, надежный и экономичный котел, изготовленный собственноручно, на долгие годы обеспечат комфорт и уют в вашем доме

Принцип действия базового отопительного агрегата

Принцип действия простой: дрова закладываются в топку, поджигаются и горят при естественной тяге дымохода. Тепло отдается водяной рубашке и теплообменнику. Интенсивность горения регулируется при помощи дверцы зольника, в народе называемого поддувалом. Количество воздуха, поступающего через колосниковую решетку в топку, дозируется открыванием этой самой дверцы. Схема работы теплообменника такова: сквозь дымогарные трубы проходят дымовые газы высокой температуры, отдающие тепло омывающей их воде. Классическая базовая конструкция отличается:

• простотой изготовления;
• удобством обслуживания;
• не ограничивает влажность дров;
• ремонтопригодностью, возможностью модернизации и устранения недостатков, обнаруженных при эксплуатации.

Объем камеры сгорания определяется методом расчета под свои условия или на основании готового расчета по мощности агрегата, отапливаемой площади и т.д. Частью камеры сгорания является камера отвода горячих газов, через которую происходит их подача к дымоходу для дальнейшего выведения.

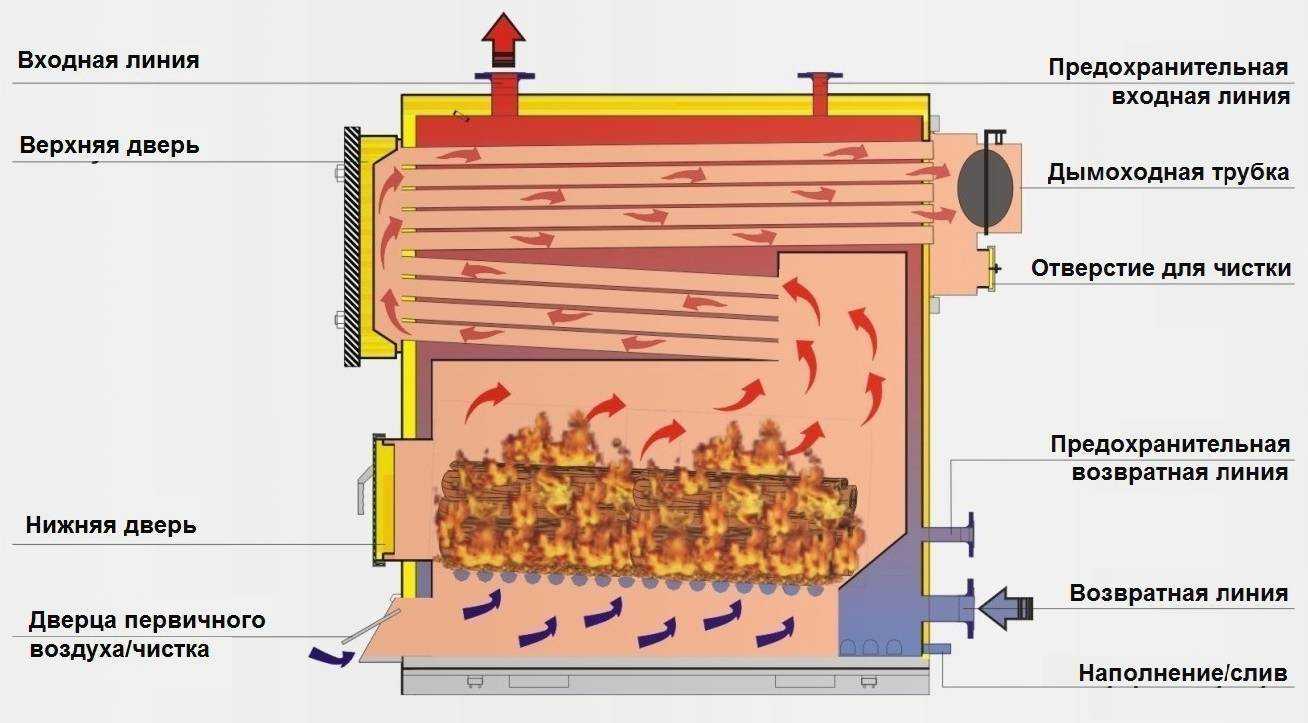

Схема устройства классического отопительного котла достаточно проста. Это наиболее доступный вариант для изготовления своими руками

Изготовление классической модели

Построение надежного ТТ-котла, способного прослужить более 15 лет, требует применения таких материалов:

• сталь низкоуглеродистая листовая марки Ст10—20 толщиной 4 мм для изготовления топливника;
• то же, толщиной 3 мм – на водяную рубашку и дверцы;
• полоса металлическая сечением 20 х 3 либо 20 х 4 мм;
• кусок трубы диаметром 150 мм на дымоход;
• труба Ø57 мм с толщиной стенки не менее 3,5 мм на теплообменник;
• профильная труба 6 х 4 см для воздуховода;
• уголок с шириной полок 5 см из толстого металла (4—5 мм) на колосниковую решетку;
• тонколистовая сталь с порошковой покраской для наружной обшивки.

Из дополнительных материалов понадобится базальтовое волокно плотностью 80—100 кг/м³ для теплоизоляции корпуса и асбесто-графитный шнур на уплотнение притворов дверей. Комплект автоматики и вентилятор, о котором упоминалось в предыдущем разделе, — польского производства, модель KG Elektronik SP-05. На рынке есть и китайские аналоги, они стоят дешевле.

Шаг первый – сварка корпуса

Чтобы сварить топливную камеру, необходимо порезать металл 4 мм на заготовки по размерам, указанным на чертеже. Собирать начинайте с дна зольника – прихватите к нему боковые стенки и крышку, а затем сформируйте обрамления для загрузочной и прочистной дверки, как это сделано на фото.

Дальше действуйте по такому алгоритму:

1. Приварите внутри топливника опоры для колосников, а снаружи – клипсы из стальной полосы для монтажа водяной рубашки.
2. Установите и обварите листы 3 мм наружной обшивки водяной рубашки. Заметьте, что она берет свое начало от верха зольной камеры.
3. В верхний отсек, который впоследствии заполнится теплоносителем, врежьте 4 жаровых трубы Ø50 мм, такие же патрубки поставьте на подключение к системе отопления.
4. Прикрепите к агрегату ножки из отрезков любого металлопроката и вмонтируйте дымоходный патрубок на выходе из огнетрубного теплообменника.

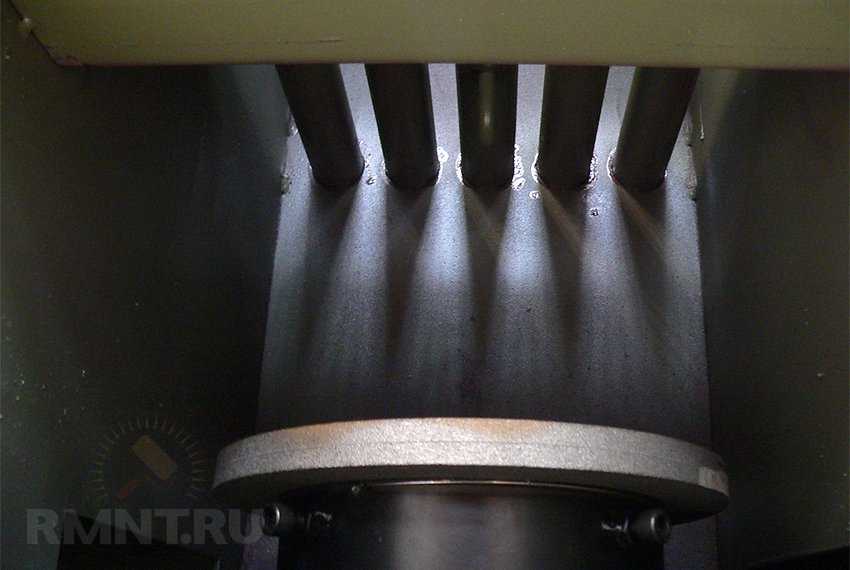

Заметьте, жаровые трубы сходятся пучком к дымоходному патрубку

Этап второй – монтаж навесных элементов

Дверцы топливной и зольной камеры делаются путем изгибания краев заготовок и приварки внутреннего обрамления, куда укладывается базальтовый утеплитель. Сверху изоляция герметично закрывается крышкой, а в получившийся паз по периметру створки плотно вставляется асбесто-графитный шнур.

Что еще нужно сделать:

1. Прикрепить ручки и петли к корпусу, а дверцы покрыть термостойкой эмалью.
2. Сварить из уголков колосниковую решетку и поставить ее на место.
3. Изготовить воздуховод с ответным фланцем и приварить к задней стенке, как продемонстрировано на фотографии.

Чтобы утеплить и облицевать самодельный ТТ-котел, на углах водяной рубашки необходимо приварить закладные детали из любого металла, лишь бы его ширина не превышала 20 мм (на задней стенке – 4 см). Также предусмотрите стойки для крепления ЭБУ на верхней части агрегата.

Окончательная сборка отопителя

Теплоизоляция котлового бака выполняется просто – стенки обкладываются снаружи плитами базальтовой ваты, которые фиксируются шнуром. Проследите, чтобы утеплитель плотно прилегал к обрамлению загрузочного и зольного проема, а также к профильной трубе воздуховода.

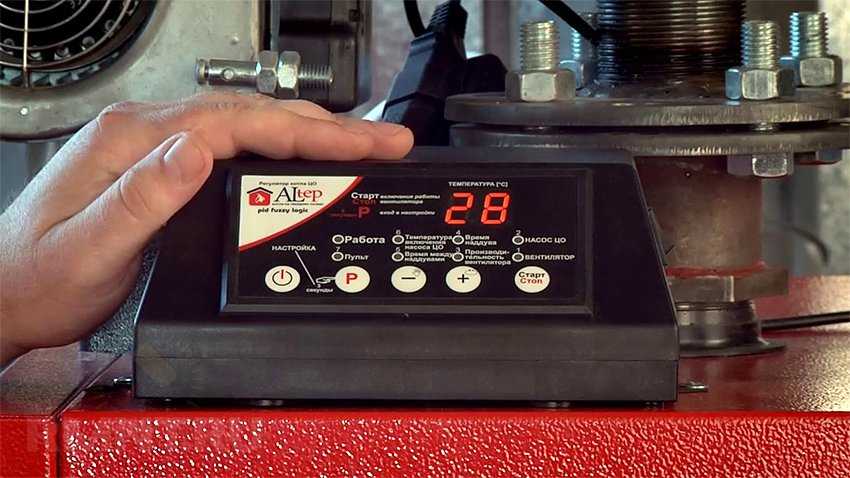

Так монтируется блок управления и вентилятор

Последний шаг – обшивка теплогенератора металлом с полимерной покраской, прикручиваемым саморезами к ранее приваренным закладным деталям. После этого навешиваются дверцы и устанавливается блок автоматики с вентилятором. Разобраться в процессе сборки вам поможет авторское видео от разработчика данного ТТ-котла продолжительного горения Виталия Дашко:

Обогрев дома дровами

Для дровяных котлов используют соответствующее топливо. Заготовив материал, его сушат, затем перерабатывают в маленькие поленья. Продукт хранят в помещении с небольшой влажностью воздуха. Килограмм дров с влажностью менее 20% способен выдать 4 кВт тепла

Важно следить за сухостью топлива, в противном случае расход увеличивается

Сколько нужно заготовить

Для выработки 1 кВт энергии с дров понадобится 360 кг топлива. Для стандартной печи с мощностью 150 кВт потребуется примерно 2,7 куб. м. леса.

Этого числа достаточно для обогрева дома площадью 150 кв. м. в течение месяца. Переводя в килограммы, получится порядка 1,3 тонны древесины влажностью 20% или менее.

Таким образом, на зиму потребуется около 4 тонн леса.

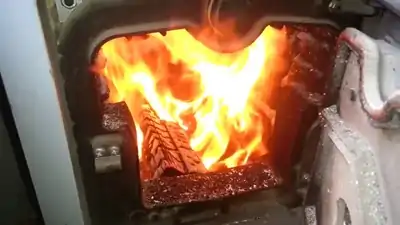

Процесс топки

Поленья поджигаются и подкладываются по мере сгорания. Дрова содержат в специальном помещении, где поддерживается низкая влажность, но часть их находится возле котла. Таким образом получают топливо, подсушенное теплом устройства.

Котёл чистят каждую неделю. Это позволит поддерживать высокий КПД печи.

Внимание! Раз в 5—6 месяцев очищают дымоход, что улучшает вывод вредных продуктов сгорания. Подставку для золы чистят по мере накопления

Подставку для золы чистят по мере накопления.

Принцип работы котлов длительного сгорания

Работа котла начинается с тления предметов топлива (уголь, дрова, торф) в топке. Благодаря тому, что подача кислорода ограничена, процесс тления максимально замедляется, это позволяет реже осуществлять закладки нового топлива
. Данный принцип работы позволяет экономить топливо, так как одной закладки хватает на 80% и более дольше, чем в обычном твердотопливном котле . Также это позволяет сократить время, которое требуется на осуществление контроля над работой котла.

Из-за того, что тление происходит в большем объеме, в бункере появляется газ, имеющий высокую теплотворную способность. Он поступает в камеру сгорания через огнеупорную форсунку и воспламеняется от надува кислорода. Плюсом этих котлов является то, что они сжигают большое количество различных тяжелых соединений
, в том числе сажу. Токсичные вещества не попадают в дымоход, загрязняя окружающую среду, а сгорают, отдавая тепло. В процессе работы такого котла в трубу дымохода попадает только негорючий дым, который является совершенно нетоксичным
.

Топливо в котле перерабатывается по принципу верхнего горения, он заключается в том, что дрова начинают прогорать с верхнего слоя. Пламя постепенно опускается вниз, что существенно замедляет процесс тления топлива, но при этом увеличивает подачу тепла.
В зависимости от модели, у котлов изменяется длительность работы от одной загрузки топлива. В среднем ее хватает на 1−2 суток непрерывного горения при поддержке постоянной температуры. Но есть и такие котлы, которые способны работать более 3-х суток
без постороннего вмешательства.

Несмотря на активную газификацию во многих регионах и районах РФ, для отопления частного дома по-прежнему актуальны. Они уместны там, где отсутствует газовый котел или расходы на газоснабжение слишком велики. С другой стороны, дровяной вариант отопления гораздо лучше массивной кирпичной печи.

Чтобы определиться, нужен ли вам, вообще, этот аппарат в доме или нет, познакомьтесь с ним поближе. Решение вопроса отопления дома не требует суеты и поспешных решений. Вам необходимо разобраться во всех нюансах.

Устройство

• • Принцип, на котором основан котел дровяного отопления, довольно прост:
  • в топку загружаются дрова;
  • через теплообменник из стали или чугуна тепло передается теплоносителю (котел соединен с водяным контуром для отопления дома). В результате происходит нагрев всего помещения;

Производители то и дело изобретают новые решения. Следите за новинками рынка, у каждой модификации есть свои нюансы.

разные котлы на дровах отличаются прежде всего размером камеры сгорания — чем она больше, тем выше мощность агрегата.

Теплообменник

При выборе отопительной печи часто возникает вопрос: какому теплообменнику отдать предпочтение?

Теплообменники тоже разнятся между собой:

стальной быстро нагревается

Но он и остывает быстрее, хотя для печи с водяным контуром важно, чтобы вода нагрелась как можно скорее. Срок службы в среднем 10 лет;

Главный недостаток стального нагревателя — уязвимость перед коррозией. Поэтому иногда пользуются водяным контуром, заполненным дистиллированной водой, хотя это и подразумевает некоторые траты.

чугунный элемент дольше нагревается и более длительно отдает тепло. Имеет внушительный срок эксплуатации (прослужит как минимум 20 лет).

При частых и резких температурных перепадах чугунный теплообменник склонен к довольно быстрому разрушению. Будьте внимательны при эксплуатации.

Делаем котел из старого газового баллона

Котел на дровах своими руками можно сделать, используя старый ненужный газовый баллон.

Также для данного устройства вам понадобится:

Материалы для котла

• металлические уголки;
• небольшая решетка из металла;
• чугунная дверца;
• лист металла;
• трубы для дымохода.

Пошаговая инструкция устройства для отопления загородного дома:

• Из баллона необходимо удалить вентиль при помощи молотка.
• После этого вырежьте в верхней части цилиндрической емкости отверстие под дверцу.
• Из уголков сварите раму, на которую будут присоединяться дверцы. После этого прикрепите ее к баллону.
• В раме и дверце просверлите отверстие для крепежных элементов, после чего нужно соединить два элемента.
• Вырежьте отверстие в емкости под решетку. Оно должно находиться снизу будущего котла. После этого приварите к отверстию металлическую решетку.

Схема котла из газового баллона

• К вырезанному куску приварите четыре полосы металла, чтоб получить своеобразную коробку без крышки.
• Полученный элемент герметично присоедините к днищу котла при помощи сварочного аппарата. Этот ящик будет исполнять роль зольника.
• Приварите к нижней части котла ножки, чтоб он устойчиво стоял на основании.
• В верхней части агрегата сделайте отверстие под дымоотвод и присоедините дымоотводную трубу.

Данный самодельный отопительный прибор нужно устанавливать в отдельном помещении дома, что соответствует пожарным и строительным нормам.

Теплообменник для котла на дровах

Если твердотопливный отопительный прибор оборудовать теплообменником в виде водяной рубашки, горизонтального или вертикального трубопровода, КПД системы повышается на 10-15%. В качестве теплоносителя может выступать не только вода, а и другие жидкости с достаточной теплоемкостью.

Раздельный, пластинчатый теплообменник котла

Котел с водяной рубашкой представляет собой топку, которая размещается в бочке. Если используется горизонтальный трубопровод, труба с горячим теплоносителем или подача должна быть приподнята над холодной трубой или обраткой.

При вертикальном размещении теплообменник может находиться как строго вертикально, так и под небольшим уклоном. Лучше всего размещать трубопроводы в шахматном порядке, чтоб увеличить продуктивность отопительной системы дома.

Для изготовления современных регистров для теплообменника используют жаропрочную сталь, которая обладает высокой теплопроводностью.

Рекомендации по эффективной эксплуатации

Во время эксплуатации дровяного котла в топке установки скапливается шлак. По мере скопления такие отходы горения нужно удалять, ведь они снижают КПД агрегата. Уменьшение эффективности на 3% возможно при образовании налёта из шлака толщиной в 1 мм.

Чистить стенки камеры сгорания котла необходимо не меньше чем 1 раз в неделю. Вместе с этим происходит очистка решёток колесников. Чтобы избавиться от пепла и других скоплений, достаточно пошевелить специальным рычагом и сбросить угли в зольник.

Повысить энергоэффективность отопительной системы позволяет установка циркуляционного насоса. Прибор будет быстрее прогонять воду по системе, жидкость возвращается в котёл с повышенной температурой. Это значит, что для её повторного прогревания потребуется меньше времени. Циркуляционный насос обычно располагают в обратном трубопроводе перед входом в котёл.

В процессе обслуживания теплового агрегата необходимо периодически проверять тягу в дымоходе. Прочистку канала от сажи осуществляют как минимум 1 раз в год. Для предотвращения образования конденсата используют специальные сэндвич-трубы для устройства дымохода или утепляют участки канала, которые расположены за пределами помещения.
