Зачем нужен колпак (грибок, дефлектор) на трубу дымохода и как сделать его своими руками?

Советы и рекомендации по выбору

При выборе конструкции колпака следует учитывать из какого материала изготовлена дымоотводная труба и вид топлива, используемого для работы отопительным прибором.

Это обусловлено разной температурой дымовых газов и КПД обогревателя:

• для кирпичной печи с дымоходом квадратного или прямоугольного сечения, также выполненного кирпича, подходит специальный колпак — дефлектор. Особенностью дымовых труб такой формы является опасность образования завихрений, которые ухудшают тягу. Кроме того на шероховатых поверхностях кирпичной кладки осаждается большее количество сажи, копоти и пыли, сужающих просвет трубы, что может сильно ухудшить тягу, вплоть до полной остановки. Дефлектор защитит стенки дымохода от попадания излишней влаги, чем снизит налипание продуктов горения и выступит в качестве усилителя тяги. Он будет создавать разряжение в верхней части канала и способствовать оттоку воздуха из топки;
• твёрдотопливные котлы обычно оснащаются керамическими трубами или дымоходами из «сэндвич» — труб с двойной стенкой. Они имеют более гладкую поверхность, чем у кирпичных конструкций, оборудуются конденсатосборником, куда стекают конденсат и осадки, поэтому отложений копоти на внутренних стенках у них намного меньше. Устойчивость тяги у таких котлов зависит от высоты дымохода. Если не организовывать принудительную тягу, то нужно устанавливать очень высокую трубу (до 8 м). При установке дефлектора высоту дымохода можно снизить на 15-25%, при этом устойчивость и сила тяги останется на том же уровне, а монтаж уменьшенной конструкции трубы будет менее сложным. При наличии котла, работа которого основана на принципе пиролиза, на дымотводную трубу лучше установить колпак с открытым соплом. Он сможет защитить канал от попадания мусора и осадков, но не станет преградой для выхода низкотемпературного дыма;
• для газового и дизельного котла также рекомендуется использовать колпак с открытым соплом. В них тяга осуществляется принудительно, поэтому усиливать тягу с помощью дымника — дефлектора нет необходимости.

Самостоятельное изготовление навершия дымохода

Сделать крышку на каминную или печную трубу не сложно самому.

Для работы нужно приготовить:

• Лист оцинкованного металла, меди или нержавейки;
• Картон и маркеры;
• Ножницы по металлу;
• Приспособления для сгибания листа;
• Аппарат для сварки.

Прежде чем приступить к изготовлению, важно тщательно измерить трубу дымохода. Потом нужно сделать макет зонта из картона

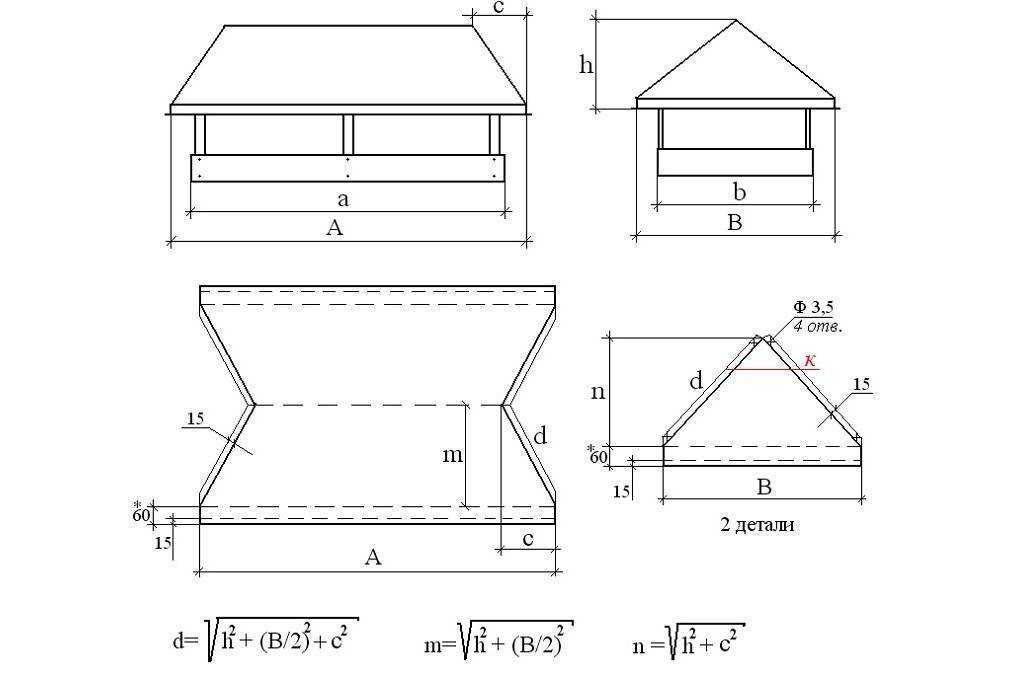

Чертежи выкройки:

Зонт должен надеваться на трубу без особых усилий, поэтому нужно при составлении чертежа оставить напуск в полсантиметра.

После примерки макета, чертёж наносится на металлический лист. Заготовку вырезают ножницами. С помощью гибов материалу придаётся нужная форма. Стыки скрепляются 3-4 клёпками. Изготовление капельников аналогично.

Кронштейны вырезаются из металлических пластин и при помощи сварки прикрепляются к фартуку и навершию. Точки сварки нужно обработать грунтовкой. Весь колпак дополнительно покрывается составом от ржавчины и краской.

После остаётся лишь одеть его на трубу камина. Все стыки нужно обработать огнестойким герметиком.

Зонт должен покрывать всю плоскость дымохода. На некоторых конструкциях есть выступ в половину кирпича, его тоже нужно прикрыть от дождя.

Чрезмерно высокая или слишком низкая крышка не будут полноценно отводить дым, поэтому стоит сделать чертежи с учётом всех нужных параметров. Колпаком не сложно исправить дефекты дымохода, например, если он имеет недостаточную высоту.

Украсить дефлектор можно, используя кованый флюгер. Это будет долговечное и практичное решение.

Самостоятельное изготовление колпака на дымоход под силу даже начинающим мастерам

Важно аккуратно произвести замеры и выбрать качественный металл. Грамотно изготовленный дефлектор исправит недочёты в работе дымоотвода и обеспечит постоянную тягу при любой погоде

А если применить в работе немного креатива, то изделие станет украшением фасада дома.

>

Простой вариант конструкции

Даже если труба, для которой вы готовите дефлектор, имеет квадратное сечение, можно обойтись менее сложным в исполнении колпаком — из уже выгнутого листового металла подходящего размера или же из обычного, который вы согнете с помощью специального устройства.

Для этой конструкции потребуется:

1. Снять размеры дымохода и по ним подготовить основание для зонтика на дымоход.
2. Уголок расположить так, чтобы конструкция получилась максимально надежной (одно ребро пойдет в охват дымоходной трубы снаружи, второе обопрется на край трубы).
3. Кронштейны-крепления, которые соединят созданную конструкцию с основанием и, при этом, будут поддерживать колпак, нужно сделать максимально мощными — им предстоит в будущем выдерживать, в том числе вес снега.
4. Все элементы конструкции обязательно нужно обработать антикоррозийным веществом и прокрасить.
5. Конструкцию собрать и разместить по назначению.

Трубы для дымохода Трубы для дымохода из оцинковки Монтаж трубы стального дымохода Как сделать колпак на трубу дымохода

Преимущества и недостатки

Плюсом установки колпака на дымоход является:

• более эстетичный вид дымоотводного канала;
• защита внутреннего пространства труб от попадания посторонних предметов и разного мусора;
• защита материала дымохода от воздействия осадков;
• дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.

Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:

• изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения;
• образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.

Основные задачи «вентиляционного колпака»

Эффективность системы вентиляции с естественным побуждением воздуха во многом определяется атмосферными условиями. Воздушные потоки циркулируют за счет подъемной силы, возникшей из-за температурной разницы внутри и снаружи помещения.

Работу вентиляции «корректирует» и ветер – он может, как ускорять, так и затруднять естественный воздухообмен.

Летом, когда температурный режим дома и на улице выравнивается, перепад давления и тяга стремится к нулю – естественная вентиляция дает сбой. Циркуляция воздуха сокращается, а в некоторых случаях наблюдается опрокидывание тяги

Частично снизить влияние погодных факторов, направить их на благо функционирования вентсистемы и повысить скорость воздуха позволяет установка дефлектора. Модуль, по форме напоминающий колпак, монтируют в верхней точке вытяжного канала.

Дефлектор решает две основные задачи:

1. Защищает шахту от забивания мусором и попадания птиц.
2. Минимизирует негативное воздействие атмосферных осадков на вентиляционное оборудование.
3. Активизирует и усиливает тягу, генерируя и перенаправляя ветровые потоки – КПД вентсистемы повышается на 15-20%. Дефлектор снижает вероятность появления обратной тяги.

Зонтичная конструкция используется для повышения тяги и в дымоходе. Кроме того, дефлектор на дымовой трубе дополнительно исполняет роль искрогасителя.

Вентиляционный колпак теряет эффективность, когда ветер дует снизу – воздушный поток ударяется о козырек и препятствует работе вытяжки. Решение проблемы – монтаж дефлектора с двумя конусами

Форма и функциональность

Основные задачи крышки на дымоотводе:

• Увеличение воздушной тяги;
• Предохранение от случайного залетания птиц в трубу;
• Сохранение кладки дымохода;
• Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода почти на 20 процентов.

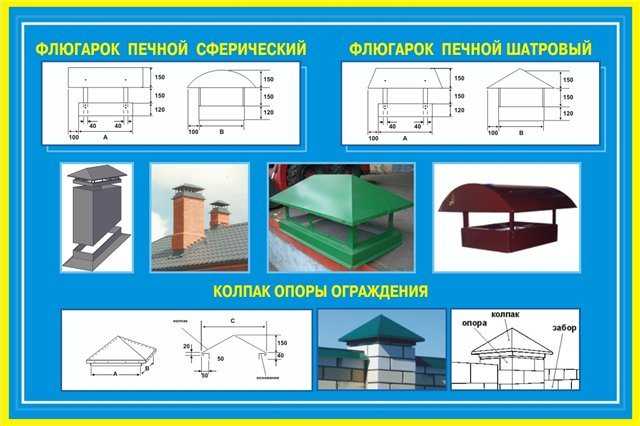

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

• Дефлектор в форме полукруга больше подходит для европейского дизайна;
• Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
• Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
• Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
• Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Материалы для изготовления

Характеристики сырья, из которого изготавливается конструкция, влияют на долговечность и функциональность элемента.

Дымник на трубу производится из:

• медных сплавов;
• стали;
• цинк-титана;
• полимерных соединений;
• оцинкованного металла и т.д.

Медные изделия популярны, эстетичны, долговечны (служат около 50 лет)

При монтаже важно учитывать несочетаемость сплава с другими составами. Крепежные элементы конструкций рекомендуется изготавливать из меди для предотвращения окисления

Длительная эксплуатация зависит от выполнения нормативов монтажа

Длительная эксплуатация зависит от выполнения нормативов монтажа.

Популярен оцинкованный металл для изготовления защитных конструкций. Окрашивание сырья не рекомендовано для строений, отапливаемых дровами. При эксплуатации поверхности покрываются налетом от выхлопных дымов, от смен температурных режимов теряют цвет.

Цинк-титановые плиты, применяемые в создании защитных конструкций, схожи по показателям износостойкости и прочности с медными сплавами. Срок службы изделий достигает 50 лет, т.к. материал стоек к процессам коррозии.

Защитные колпаки из стали бюджетные, прочные, отличаются средней продолжительностью эксплуатационного срока (15-20 лет).

Бюджетные модели колпаков выполняют из прочного пластика (полиэстер), стали оцинкованной. Эксплуатационные характеристики изделий сохраняются до 10 лет. Материалы стойки к перепадам температурных режимов, высокой влажности.

Флюгарки выполняются также методом художественной ковки из закаленного железа. Изделия долговечны, эстетичны, однако отличаются высокой ценой.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика

Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный

По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

Назначение и виды дымоходных козырьков

Что касается защитных свойств зонтов, то здесь не все так однозначно, как принято считать. Например, когда ведут речь о назначении различных насадок, то среди прочих функций упоминается защита дымоходных труб от конденсата.

Колпак на трубу

Это утверждение некорректно, поскольку конденсат образовывается внутри трубы от разности температур продуктов горения и наружного воздуха, а зонт находится снаружи и не имеет к этому процессу никакого отношения.

Для чего же тогда нужны козырьки? Перечислим их основные функции:

• придают наружному участку трубы эстетичный вид;
• защищают внутреннюю полость от попадания туда разного мусора и посторонних предметов;
• продлевают срок службы кирпичного дымохода, защищая его от осадков;
• увеличивают тягу и не позволяют ее опрокинуть сильным порывам ветра, при условии, что конструкция колпака это предусматривает.

Вообще-то, декоративные колпаки никоим образом не улучшают тягу дымохода, наоборот, создают дополнительное сопротивление потоку выбрасываемых газов. Исключением являются насадки двух типов:

• аналогичные промышленным вытяжным дефлекторам;
• флюгер – дефлекторы.

Принцип работы первого типа следующий: поток воздуха от ветровой нагрузки омывает цилиндрический кожух дефлектора, из-за чего внутри него появляется небольшое разрежение.

Поток воздуха от ветровой нагрузки

Получается, что зонтик – дефлектор тягу все же повышает, хотя при отсутствии ветра он, наоборот, создает еще большее сопротивление дымовым газам. Как это работает, показано на рисунках:

Колпак для дымохода

Второй тип гораздо эффективнее. Корпус в виде полуцилиндра с лепестком флюгера может вращаться на трубе за счет подшипника. Лепесток обеспечивает такое положение корпуса, чтобы он постоянно был повернут «спиной к ветру». Таким образом, внутри полуцилиндра образуется разрежение и дымовая тяга увеличивается. Кроме того, подобный колпак дымовой трубы на 100% защищает ее от эффекта опрокидывания тяги при задувании ветром. Принцип действия представлен на схеме:

Корпус в виде полуцилиндра с лепестком флюгера

Материалы

Материал, из которого сделан оголовок, влияет на долговечность конструкции. Распространены образцы из стали, меди и цинк-титанового сплава:

• Стальные козырьки для дымоходов самые дешёвые. Но у них недолгий срок эксплуатации. Через 5 – 10 лет этот доборный элемент нужно будет менять. При эксплуатации ТТ-котлов срок службы стальных колпаков ещё меньше (3 – 5 лет). Оцинкованное железо ещё менее долговечно. Оно быстро прогорает. Использование нержавеющей стали продлит жизнь оголовку до 30 лет. Этот материал устойчив к коррозии и высоким температурам. Но цена его выше.
• Медные колпаки – лидеры качества и эстетичности. Высокая стоимость медных изделий оправдана их долговечностью (от 50 лет). Единственный нюанс – для их монтажа потребуются медные же крепёжные элементы и метизы. С остальными металлами медь будет вступать в реакцию, окисляться, что приведёт к износу оголовка в местах крепления.
• Цинк-титановые конструкции также хорошо зарекомендовали себя при аналогично высокой цене.

Не так давно на рынке появились доборные элементы кровли из полимеров. Относительно низкая цена таких козырьков себя не оправдала. Полимер недостаточно термостоек, атмосферостоек, к тому же хрупок. Проверенные временем варианты из меди, цинк-титана и нержавейки стоят потраченных на них денег.

Советы и рекомендации по выбору

При выборе конструкции колпака следует учитывать из какого материала изготовлена дымоотводная труба и вид топлива, используемого для работы отопительным прибором.

Это обусловлено разной температурой дымовых газов и КПД обогревателя:

• для кирпичной печи с дымоходом квадратного или прямоугольного сечения, также выполненного кирпича, подходит специальный колпак — дефлектор. Особенностью дымовых труб такой формы является опасность образования завихрений, которые ухудшают тягу. Кроме того на шероховатых поверхностях кирпичной кладки осаждается большее количество сажи, копоти и пыли, сужающих просвет трубы, что может сильно ухудшить тягу, вплоть до полной остановки. Дефлектор защитит стенки дымохода от попадания излишней влаги, чем снизит налипание продуктов горения и выступит в качестве усилителя тяги. Он будет создавать разряжение в верхней части канала и способствовать оттоку воздуха из топки;
• твёрдотопливные котлы обычно оснащаются керамическими трубами или дымоходами из «сэндвич» — труб с двойной стенкой. Они имеют более гладкую поверхность, чем у кирпичных конструкций, оборудуются конденсатосборником, куда стекают конденсат и осадки, поэтому отложений копоти на внутренних стенках у них намного меньше. Устойчивость тяги у таких котлов зависит от высоты дымохода. Если не организовывать принудительную тягу, то нужно устанавливать очень высокую трубу (до 8 м). При установке дефлектора высоту дымохода можно снизить на 15-25%, при этом устойчивость и сила тяги останется на том же уровне, а монтаж уменьшенной конструкции трубы будет менее сложным. При наличии котла, работа которого основана на принципе пиролиза, на дымотводную трубу лучше установить колпак с открытым соплом. Он сможет защитить канал от попадания мусора и осадков, но не станет преградой для выхода низкотемпературного дыма;
• для газового и дизельного котла также рекомендуется использовать колпак с открытым соплом. В них тяга осуществляется принудительно, поэтому усиливать тягу с помощью дымника — дефлектора нет необходимости.

Применение дефлекторов

Основное качество дефлекторов, ради которых они применяются – способность усиливать тягу за счет отведения внешних воздушных потоков. Независимо от конструкции, любой дефлектор работает по единственному принципу – обходящий препятствие воздух создает зону с низким давлением, за счет чего в дымоходе увеличивается тяга. Хороший дефлектор может повысить эффективность дымоотводящей системы на 20%.

Кроме того, у дефлектора есть и дополнительная функция, возникающая косвенным образом – установленное на трубе дымохода препятствие предотвращает попадание в него атмосферных осадков и различного мусора.

В конструкцию простого дефлектора входят два цилиндра, один из которых находится внизу, а второй сверху, и защитный конус, также называемый зонтиком. Нижний цилиндр обычно являются частью дымовой трубы, выполненной из металла или асбестоцемента. Для изготовления самих дефлекторов используется оцинкованный металл.

Есть несколько стандартных вариантов дефлекторов:

• Дефлектор ЦАГИ;
• «Волпер» с круглым корпусом;
• Дефлектор Григоровича;
• Открытый дефлектор Astato;
• Н-образный;
• Звездообразный «Шенард».

Разные виды дефлекторов используются в следующих видах конструкций:

• Коллективные и частные вентиляционные шахты;
• Коллективные и частные дымоходы;
• Системы отвода газов и продуктов их сгорания;
• Стволы мусоропроводов.

Конструкция колпаков

Конструкция колпака для дымохода

В продаже можно найти большое количество разнообразных моделей, которые отличаются функциональными возможностями, размерами, видом используемого материала, внешними данными. Но все они имеют в своей конструкции обязательные элементы.

• Зонт или сам колпак. По сути это крыша дымохода, выполняющая защитную функцию.
• Фартук капельника. Такой элемент присутствует на кирпичных дымоходах. Необходим для отвода конденсата в сторону от трубы. Сохраняет конструкцию сухой в течение длительного времени.
• Кронштейн. Необходим для поднятия и удерживания колпака над дымоходом. Количество фиксаторов зависит от размеров укрытия, его массы и дизайнерского решения.
• Скаты. Ставятся только на сложные конструкции. Позволяют увеличить размер изделия и дополнить его внешний вид.

Все колпаки различаются по внешнему виду. Каждый специалист может сам спроектировать дизайн козырька на трубу, но начинать изготовление рекомендуется с создания простейшей конструкции. Только после расчета всех параметров и эксплуатационных характеристик можно вносить изменения в готовое устройство.

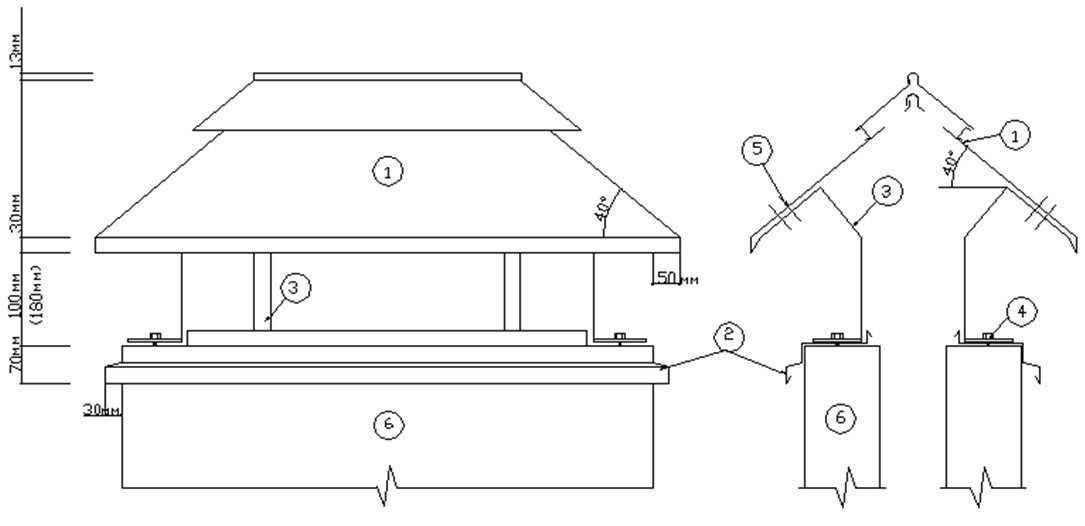

Устройство колпака

Классическая модель колпака собирается из нескольких деталей:

• защитного зонтика — в форме пирамиды, конуса, грибка, полусферы или другой, более сложной конфигурации. Он выполняет функцию защиты трубы от попадания влаги и инородных предметов;
• фартука — капельника. Эта часть колпака служит защитой оголовка дымоходной трубы от капель, отлетающих от зонтика. Он способствует увеличению срока эксплуатации дымохода, предотвращает разрушение кирпичной кладки, корродирование металлических деталей, появление сырости и грибковых отложений на поверхности труб;
• кронштейнов — металлических пластин, применяемых для соединения козырька с фартуком. Их количество выбирается в зависимости от типоразмера дымохода и веса зонтика. Для крепежа изделий используется метод сварки.

Как сделать дымник для дымохода своими руками

Невзирая на то, что конструкция накрывки проста (о чем мы уже неоднократно говорили), сделать подобное приспособление в домашних условиях достаточно сложно. Следовательно, если опыта в данной сфере у вас нет, вначале сделайте точный чертеж и перенесите его на кусок картона соответствующего размера, вырежьте и тщательным образом продумайте возможные способы крепежа и соединений. Затем, как только ситуация более-менее прояснится, вырежьте соответствующие части из металла и можете начинать сборку

Повторимся, очень важно правильно измерить дымоходную трубу, а также четко придерживаться полученных данных в процессе изготовления

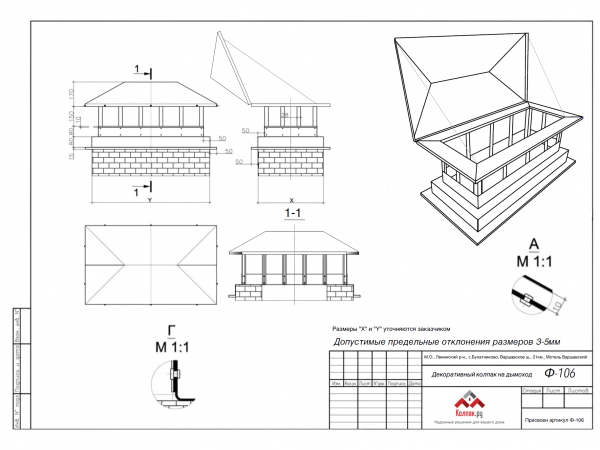

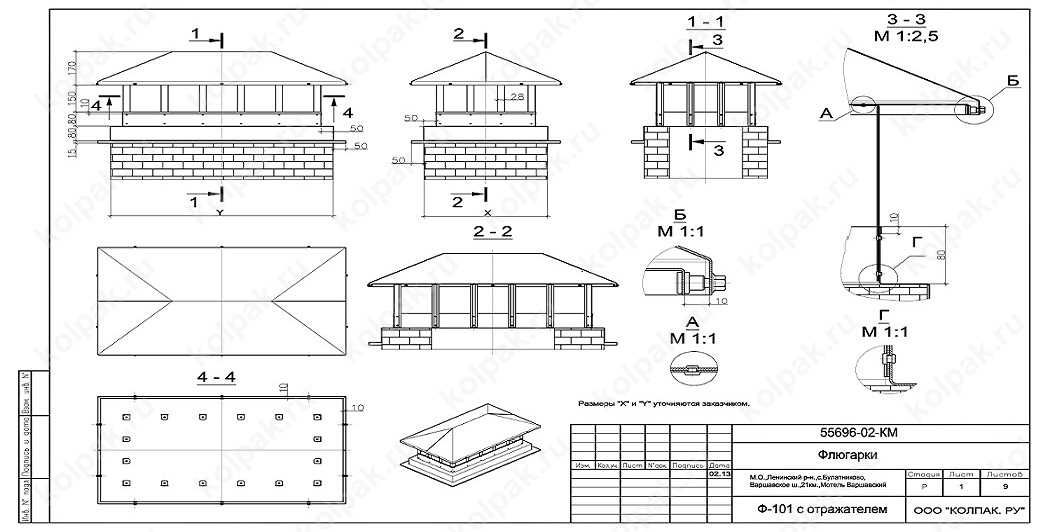

Чертеж колпака на дымоходную трубу

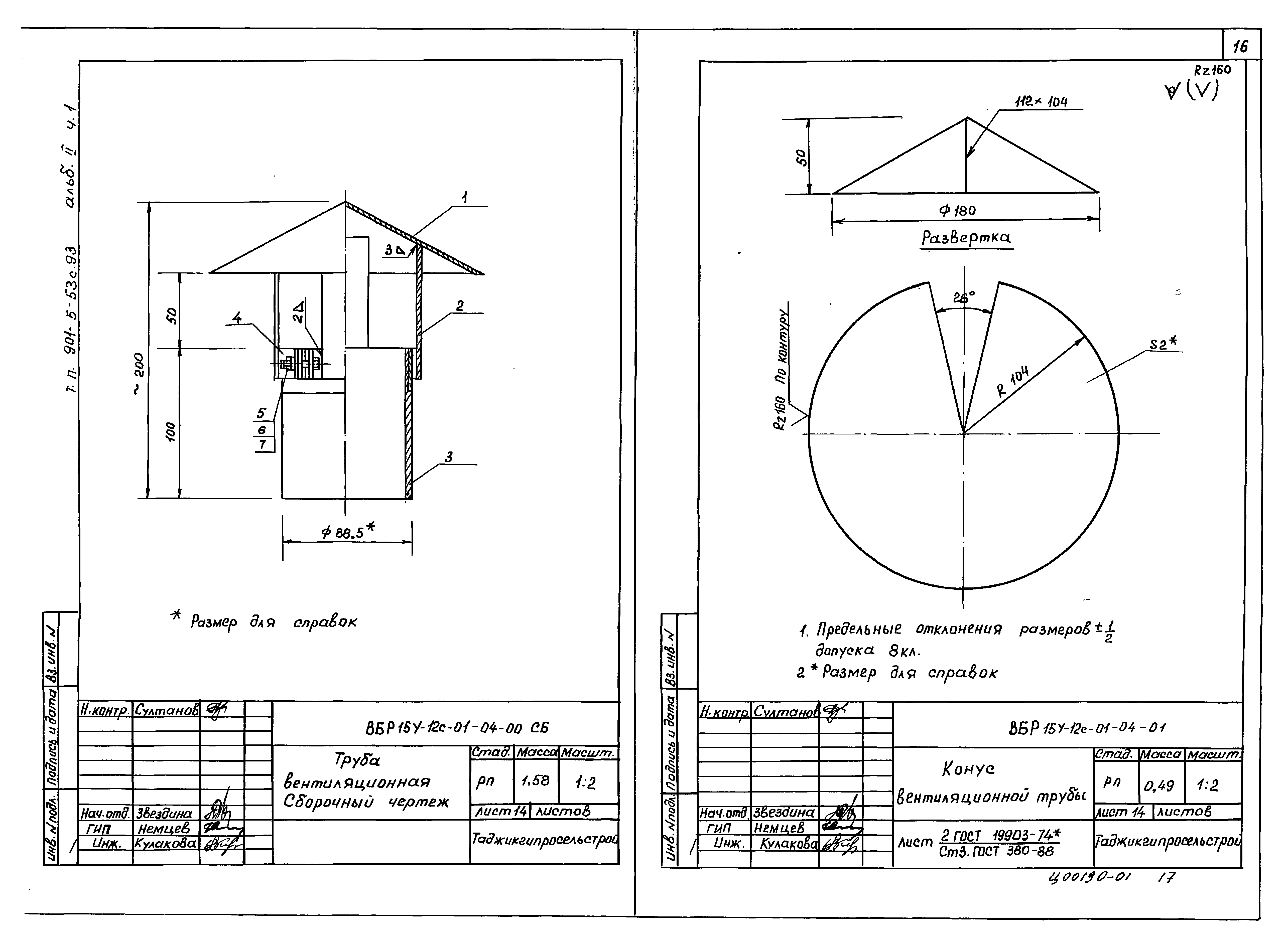

Ниже приведен один из простейших вариантов – чертеж колпака, выполненного с крышей на четыре ската. Для определения правильного угла используйте формулу, указанную на первом рисунке.

Виды колпаков на дымоход

Сегодня застройщикам доступно огромное разнообразие вариантов колпаков для дымохода, от бюджетных моделей из жести до витиеватых многоуровневых изделий с элементами ковки из меди.

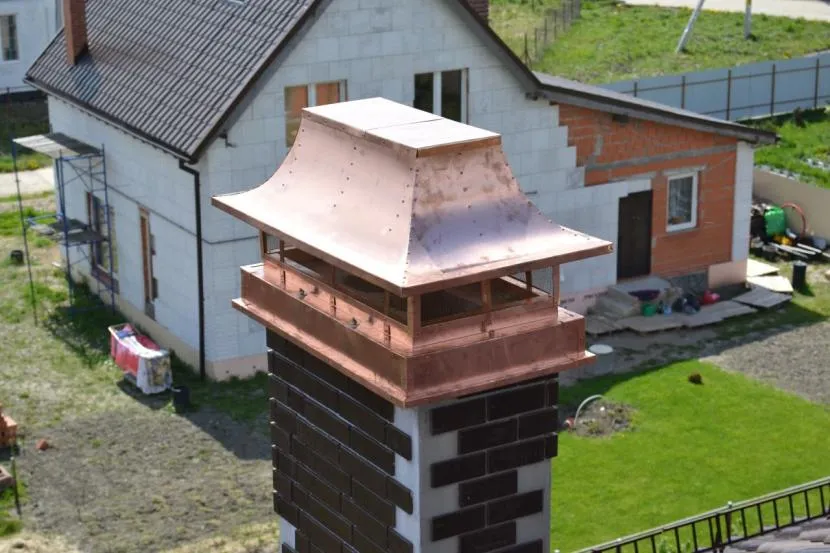

Медный оголовок на трубу – относительно долговечный, но дорогой Источник avito.st

Выбор того или иного варианта зависит от трёх факторов:

1. Финансовые возможности. Сделать своими руками простой колпак из оцинкованной стали можно не дороже 1000 рублей, в то время как изысканный колпак из меди с украшениями и флюгером может обойтись в несколько десятков тысяч рублей;
2. Конструкция отопительной системы. Планируя оголовок на трубу, учитывают её диаметр и особенности. Слишком высоко поднятый колпак не воспрепятствует проникновению в трубу птиц со всеми вытекающими последствиями, а слишком низко посаженный неизбежно отразится на силе тяги не в лучшую сторону.
3. Общая концепция архитектурного проекта и личные предпочтения. Главный принцип архитектуры – гармония, поэтому на скромной одноэтажной постройке вычурный колпак на кирпичную трубу дымохода будет смотреться громоздко и неуместно, аналогично тому, как испортит вид фасада кустарный колпак на трубе элитного особняка.

Классический колпак на дымоходную трубу напоминает по виду домик с покатой крышей и он смотрится весьма изящно. Весьма популярны сегодня навершия с округлой крышей, которые можно встретить в старой Европе.

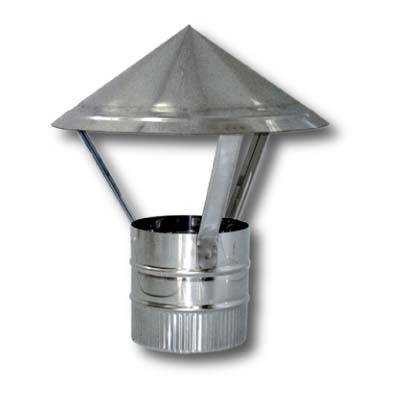

Простейший колпак на круглый дымоход Источник tildacdn.com

Отечественные застройщики бюджетного сегмента предпочитают конусовидные козырьки с регулирующимся диаметром основания, что даёт возможность сделать их размер универсальным.

Что касается новомодных кованых зонтиков на трубу дымохода, то при всей их привлекательности, важно понимать, что прогорят они ровно с такой же скоростью, как и менее дорогостоящие, хотя и глаз порадуют в разы больше

Виды и применение кожухов из металла

Кожухи из металла необходимы для безопасной эксплуатации различных станков и оборудования. Без них не обходятся генераторы, двигатели, станки, верстаки. В защите нуждается как мастер, работающий со станком, так и сами установки, поскольку кожухи препятствуют механическим повреждениям, негативному воздействию окружающей среды, проникновению посторонних. Кроме того, звукоизоляционные кожухи делают работу станков менее шумной.

В подобных приспособлениях нуждаются также трубопроводы и трубные соединения.

Защитные элементы могут быть различными. Чаще всего изготовление кожухов из металла выполняют на заказ, используя индивидуальные чертежи. На размеры защиты и ее рабочие характеристики влияет само оборудование.

Кожухи могут быть:

• оригинальными;
• холодными и всепогодными;
• обработанными защитой от коррозии;
• изготовленными на заказ.

Изготовление кожухов из металла, в том числе из высококачественной стали, придает им надежность, безопасность и долговечность. Сама защита может быть оснащена отверстиями или окошками, позволяющими контролировать работу установки. При необходимости для обработки внутренней части используют противопожарные материалы. Устойчивость к механическому воздействию и антикоррозионную защиту обеспечивают специальные краски и полимеры. Кожухи, изготовленные из алюминия, не подвержены образованию ржавчины. Также они могут быть дополнены тепло- и шумоизоляцией.

Изготовление кожухов из металла необходимо в следующих отраслях промышленности:

• в жилищно-коммунальной сфере (для защиты систем водо- и газоснабжения);
• в строительстве инженерных коммуникаций (включая сети на непроизводственных предприятиях);
• в химической промышленности, в том числе в нефтехимии;
• в газотранспортных системах;
• не обойтись без них и на производственных предприятиях.

Кожухи из металла:

• покрывают специальные изолированные конструкции;
• защищают трубы, фланцы, отводы, арматуру;
• используются для обслуживания зданий коммерческого и промышленного назначения, при этом они могут размещаться внутри и снаружи зданий;
• необходимы в работе предприятий агропромышленного комплекса.

Зачастую роль кожухов не ограничивается защитными функциями. Они также служат для того, чтобы придать оборудованию законченный вид. Но и в этом случае при их производстве соблюдаются технические нормы и правила безопасности. Предприятия, занимающиеся изготовлением кожухов из металла, должны иметь соответствующие лицензии и сертификаты.

Таким образом, защитные кожухи из металла используются в самых разных отраслях промышленности. При выборе наиболее подходящей оболочки следует исходить из технических характеристик и особенностей оборудования. Процесс изготовления кожухов из металла не сложен, поэтому не возникает проблем с производством моделей, предназначенных для конкретных установок и конструкций. При этом подходящая оболочка будет служить защитой как механизмам, так и персоналу.

Разновидности колпаков

Колпак на вашу дымоходную трубу может значительно отличать по своему техническому назначению. Для понимания разделяют их на три основных вида:

1. Конусные.
2. Цилиндрические.
3. Распашные.

Конусный колпак

Наибольшее распространение получил именно первый вид, за счет своей крайне низкой стоимости и просторы монтажа. К основным преимуществам именно такой конструкции нужно отнести возможность не только качественной защиты канала от осадков и мусора, но и формирование тяги. Хотя, с функцией формирования тяги конусные колпаки справляются хуже, а все из-за особенностей конструкции. Со всех сторон открыт, а особенная форма крышки позволяет создавать разряжение, тем самым создавая тягу.

Цилиндрический колпак

Но, лучше с такой задачей способен справится цилиндрический «зонт». Он, представляет собой закрытый цилиндр с внутри конусной крышкой. Принцип работы тот же, но за счет закрытия большего пространства, тяга может усиливаться намного лучше. Да и защита от ветров обеспечивается в большей степени, то есть погодные условия не влияют на формирование тяги. Единственный недостаток – это плохая работа в условиях тумана, но этот недостаток скорей можно приписать ко всем устройствам.

Поворотный колпак

Колпак на ваш кирпичный дымоход или металлический можно сделать и по другой системе. Здесь нет разницы для кирпича или металла делается, основной упор направляется на форму козырька. В отличие от двух других типов – этот появился относительно недавно и смело занимает свою нишу, постепенно вытесняя другие конструкции. Особенность легко читается по картинке, устройство построено таким образом, чтобы в зависимости от того, как дует ветер, поворачивать свой «капюшон» за ним, тем самым формируя внутри среду с хорошей тягой. Круговое движение происходит за счет специального шатуна с роликом. Единственно, такая конструкция не доскональная в плане обеспечения защиты от мусора.

Все другие типы конструкций могут закрывать канал в зависимости от предпочтений владельца. На самом деле конструкций огромное множество, и все их перечислить просто невозможно.

Кстати, нужно уточнить из какого материала зачастую делаются колпаки:

• «оцинковка».
• «нержавейка».
• медь.
• сплавы титаны и цинка.

Рекомендации по установке

В зависимости от того, в какой стране вы проживаете, вы можете столкнуться с разными требованиями касательно установки козырьков.

В первую очередь необходимо выяснить для себя, так ли уж он необходим и практичен. Например:

• Кирпичные дымоходы с боковыми отверстиями желательно оснащать двускатными зонтиками;
• Круглые трубы с большим процентом КПД категорически запрещается закрывать стандартным колпаком. Сюда будет уместен конусный зонтик с открытым соплом, которое точно не будет обледеневать во время морозов;
• На вертикальные трубы от котлов или печей можно устанавливать колпаки изготовленные из нержавеющей стали.

Как изготовить колпак своими руками?

Несмотря на ограниченный срок службы, колпаки рекомендуется изготавливать из прочной оцинкованной листовой стали. Это несложная работа, с которой может справиться любой человек с простым набором инструментов.

Предварительно нужно измерить диаметр оголовка трубы, на которую будет крепиться защитный колпак. В зависимости от выбранного типа конструкции, нужно набросать на бумаге примерный эскиз флюгарки – двускатного, конического или вальмового типа.

Необходимо придерживаться основных правил в обустройстве защитного элемента для дымохода:

• верхняя часть конструкции – зонтик или крышка – должна быть больше трубы на 10 см, чтобы выступала на 5 см со всех сторон;
• расстояние между оголовком трубы дымохода до грибка должно быть как минимум 10 см, в противном случае дыму и отработанным газам будет сложно выходить наружу;
• наклон стенок грибка или крышки должен быть под углом от 30 до 45 градусов;
• насадка должна легко надеваться на оголовок трубы, поэтому необходимо оставить зазор добавив к эскизу еще 3-4 мм.

Алгоритм изготовления флюгарки на примере простой конической конструкции на узких кронштейнах:

Перед работой с листовым металлом необходимо сделать шаблон на картоне в масштабе 1:1

Простая пирамидальная конструкция предполагает разделение лекала на 4 одинаковых треугольников, соединенных вершинами.
Буквой «d» отметьте высоту каждой вертикальной стороны треугольников, буквой «В» — длину их основания.
В чертеже должен быть предусмотрено расстояние между двумя из четырех сторон пирамиды, которые нужно будет соединить.
Для соединения сторон нужно сделать дополнительные отрезки со сгибом высотой до 15 мм, в которых просверливаются отверстия для установки заклепок.
В основании всех треугольников нужно дорисовать стороны, соответствующие форме прямоугольной насадки дымника.
Пунктиром необходимо разметить линии сгибов.
Готовое лекало следует приложить к листу оцинкованной или нержавеющей стали, и вырезать по форме с помощью ножниц или ножа по металлу.
По линиям сгибов на картоне необходимо осторожно провести лезвием, чтобы оставить продавленные следы на металлическом листе. Полученные линии будут служить ориентиром для сгибов.
С помощью дрели нужно высверлить отверстия для заклепок на двух сторонах заготовки.
Металл сгибают с помощью специального листогиба, чтобы получилась форма пирамиды

Соединяемые детали конструкции фиксируют заклепками.
Верхняя защитная часть готова. Теперь нужно изготовить кронштейны из металлических пластин и приварить их к грибку. На место сварки наносится грунтовка, а колпак покрывают антикоррозийной краской. Готовые ножки конструкции крепят к металлическому основанию, которое предварительно изготавливают из пластин металла по диаметру оголовка трубы.
