Обязательные правила установки внутренних блоков кондиционеров

Правильное расстояние кондиционера от потолка

Для корректного определения расстояния можно воспользоваться упрощенной таблицей ниже. Представленные в ней показатели актуальны для настенных блоков, мощностью до 4 кВт. Для установки более габаритных климатических систем следует произвести полноценный расчет самостоятельно. В некоторых случаях допускается добавление расстояния от потолка до кондиционера от 5 до 10 см.

Тип потолка	Расстояние до кондиционера
Низкий (2,5 — 2,6 м)	от 7 см при условии размера багета до 3 см
Стандартный (2,7 – 3 м)	от 10 см (при багете до 7 см)
Высокий (3 – 3,7 м)	от 15 см (при габаритах багета до 12 см)
Очень высокий (3,7 м)	на уровне 3,2 метров от пола

Материалы и инструменты для установки

Чтобы самостоятельно установить сплит систему, потребуется приобрести следующие материалы.

Электрические кабели. Какое требуется сечение кабелей, указывается в инструкции по монтажу. Чаще всего используется 4-х жильный кабель, имеющий сечение от 2 до 2,5 квадрата. При расчете длины учитываются все изгибы и добавляется небольшой запас, около 30 см.
Кронштейны. Имеют Г-образную форму и подбираются по размеру выбранного вами агрегата. На них производится монтаж наружного, самого тяжелого блока кондиционера.
Медные трубки. Они должны быть толстостенными и бесшовными, и специально предназначенными для систем кондиционирования. Концы трубок обязательно закрываются заглушками, не дающими попасть внутрь различному мусору. Длина трубы должна быть равна длине трассы. Обязательно следует учитывать изгибы, и к полученному значению еще добавить 20-30 см. Диаметр трубок зависит от производителя оборудования. Прилагаемая инструкция по установке кондиционера может дать ответы на вопросы по поводу диаметров медных трубок.
Теплоизоляция. Для этих целей обычно используют каучуковый “рукав”. Он может быть любого цвета. Длина должна равняться длине всей трассы с запасом, умноженной на 2.
Армированный скотч.
Анкера.

Без специального инструмента также не обойтись:

трубогиб (как пользоваться, показано на видео);
риммер-зачистка;
труборез (как им пользоваться, можно узнать из видео);
вальцовка (см. видео);
манометрический коллектор;
вакуумный насос.

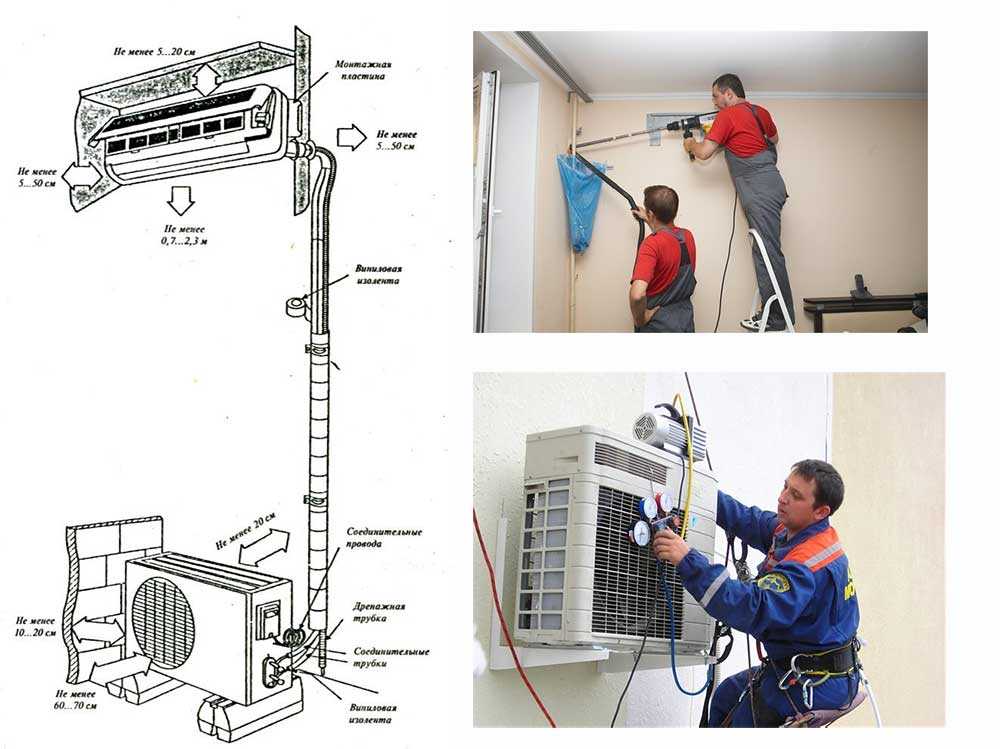

Требования к установке кондиционеров (сплит-система)

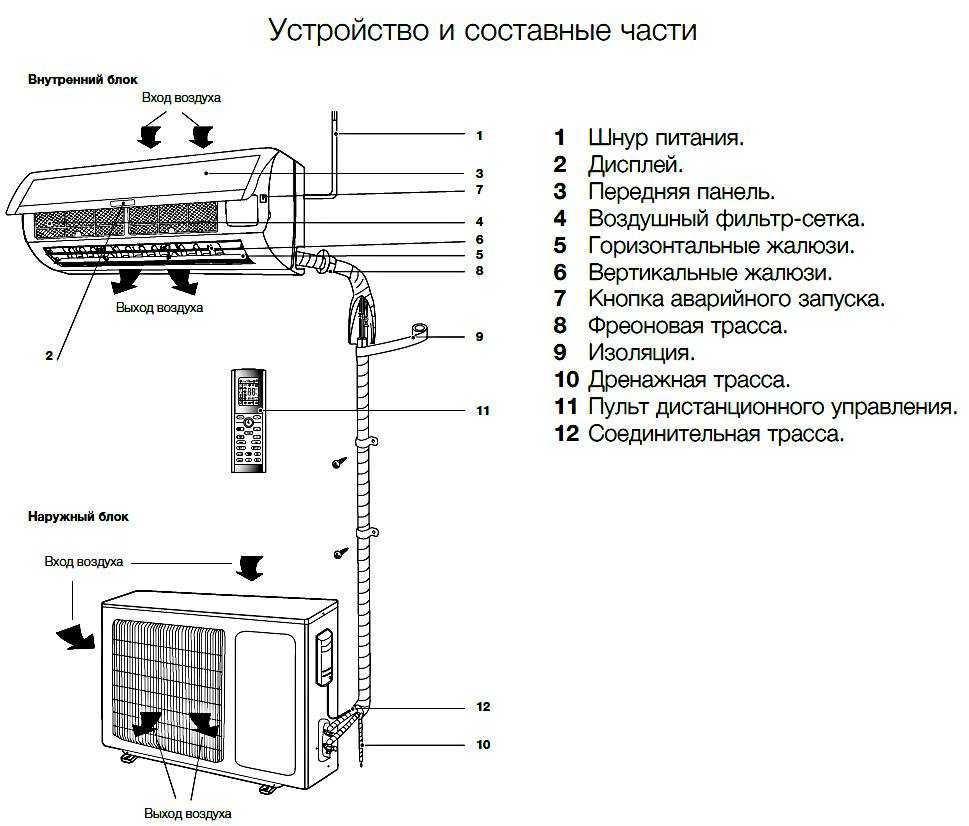

Большинство используемых кондиционеров имеют сплит-систему. Это конструкция кондиционера, состоящая из двух частей: внешней и внутренней. Они соединяются друг с другом медными трубами и электрическим кабелем.

Внешний блок состоит из следующих элементов:

в основе вентилятор. Он обеспечивает циркуляцию воздуха, проходящего через воздушный теплообменник;
конденсатор. В нем фреон конденсируется и охлаждается;
компрессор. Он сжимает фреон и нагнетает его в холодильный контур;
автоматика.

Внутренний блок состоит из:

системы фильтров (грубая и тонкая очистка);
вентилятора. Он обеспечивает циркуляцию охлажденного воздуха в комнате;
воздушный теплообменник охлаждающий воздух;
жалюзи. Они регулируют направление воздушного потока.

Чтобы установленный кондиционер оправдал возлагаемые надежды, прослужил долго и не вызывал вопросов у соответствующих органов и соседей, нужно придерживаться трех основных моментов:

Выбрать качественную модель кондиционера. Он должен быть мощным для помещения, максимально тихим и компактным.
Правильно выполнить установку кондиционера, выбрать идеальное место и проверить качество крепления.
Эксплуатировать конструкцию в полном соответствии правил, регулярно выполнять профилактические мероприятия и следить за ним.

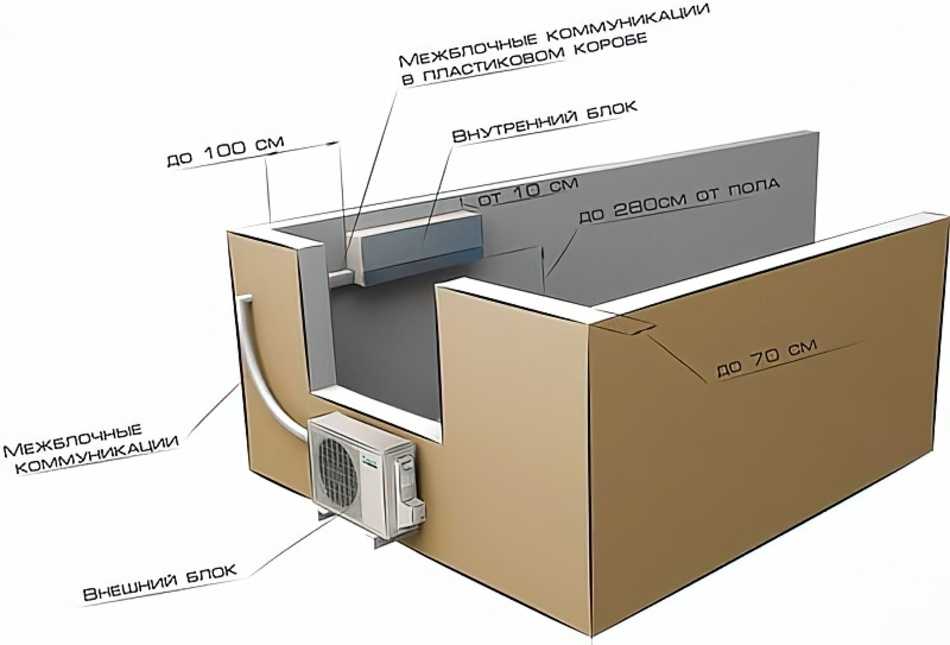

Основные требования к установке кондиционера со сплит-системой:

установка внешнего блока выполняется на прочной основе;
крепление кронштейнов к стене выполняется надежными механизмами;
выдерживается расстояние не меньше 10 см от теплообменника наружного блока до стены;
расстояние не меньше 10 см от правого модульного блока;
расстояние не меньше 40 см от левого модульного блока;
в пределах 70 см перед блоком должны отсутствовать любые препятствия;
обеспечивается свободный доступ к сервисным портам;
предметы интерьера не должны мешать свободному выходу воздуха;
блок внутри устанавливается дальше от источников влаги и тепла;
внутренний блок не устанавливается напротив входной двери или окра, которое постоянно открыто;
прямые потоки воздуха не должны быть направлены на людей или на место, где они часто находятся;
требуется обеспечить качественное выведение влаги посредством дренажного шланга;
расстояние между блоком и потолком – 15 см минимум;
пластина для установки фиксируется к стене идеально по уровню при помощи винтов.

Рассмотрим подробнее правила установки кондиционера, углубившись в особенности сплит-системы.

Протяженность фреоновой магистрали

Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.

Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.

Выясним, какими должны быть нормы установки и почему нельзя их менять.

Нормы расстояния между блоками

Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.

Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.

Длина трубопровода зависит от модели.

Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:

максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).

Точные данные указаны в технических документах к конкретной модели.

По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.

Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.

Слишком короткий трубопровод

Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.

Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.

Последствия установки слишком короткого трубопровода бывают различными:

поломка деталей кондиционера;
переход вибраций от наружного модуля к настенному;
нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.

Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.

Расстояние больше стандартного

Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.

Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.

Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.

Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.

Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций

Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.

Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:

Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.

Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.

И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.

На какой высоте вешать кондиционер

Сегодня разберем вопрос, который имеет множество противоречий. В различных инструкциях приводятся абсолютно

разные рекомендации по высоте расположения блока. Я предложу наиболее эффективные расстояния (с моей точки зрения) от пола и потолка для настенных кондиционеров.

Я видел множество схем: где-то пишут про минимальные 15 сантиметров над блоком, где-то все 30! Эти цифры учитывают эффективность теплообмена, но не учитывают комфортное расположение для пользователя. А этим фактором нельзя пренебрегать, поскольку от него зависит самое главное – здоровье! Конечно же, если над блоком будет много места для циркулирования воздуха — это хорошо. Но когда при этом он направляет холодный воздух на людей, то это плохо! Как же быть?

Самым универсальным расстоянием между внутренним блоком и потолком я считаю 10 см. При таком расположении основной холодный поток будет проходить наверху (т.е. «над головой»). При этом над кондиционером останется достаточно пространства для циркулирования воздуха. И даже будет запас расстояния для небольшого (до 7 см.) багета. Но поскольку высота потолков у всех разная, то будем уточнять расстояние для каждого случая!

Что важно учитывать при выборе расстояния до кондиционера

В настоящее время еще на этапе ремонта владельцы многих квартир проектируют расположение кондиционеров. При этом учитывается на сколько «опустится» черновой потолок, и уже под него подстраивается внутренний блок кондиционера. Если всё грамотно рассчитать, то расстояние от потолка до кондиционера планируется таким образом, чтобы и кондиционер свободно «забирал» воздух и жильцам он «не дул в шею». Ниже разберем конкретные цифры.

На какой высоте вешать кондиционер в уже отремонтированной комнате? Не все установщики «сплитов» задумываются над тем, что в будущем потолок может «опуститься». Нередко кондиционеры в таких случаях устанавливаются без учета возможного обнижения. В будущем владельцы квартир сталкиваются с проблемой при очередном ремонте. Но у меня есть один совет для мастеров и для владельцев квартир – позаботьтесь о дополнительном запасе расстояния над кондиционером на случай будущего ремонта (например, натяжной потолок опустится минимум на 3 сантиметра!) Не знаю, какие дизайнерские идеи для потолка у вас могут появиться (да и многие заранее этого не знают), но рекомендую оставлять хотя бы сантиметров на 5-7 больше запаса.

Если заранее не учесть такой нюанс, то вы рискуете в очередной раз «попасть на бабло». Чтобы опустить кондиционер нужно будет его демонтировать и заново установить. В среднем по стране это мероприятие обойдется в:

Демонтаж – 3000 рублей (для кондиционеров мощностью до 3 кВт.)
Повторная установка – 4000 рублей (если сохраняется «трасса»).

Итого 7000 рублей, что превышает стоимость «стандартного» монтажа!

На каком расстоянии от потолка вешать кондиционер

Далее переходим к более конкретным случаям. Высота потолков то у всех разная! Чтобы мои рекомендации не выглядели как один сплошной текст, представлю расстояние в виде таблицы. Приведу цифры для традиционных настенных бытовых кондиционеров мощностью охлаждения до 4 кВт («семерки», «девятки», «двенадцатые»).

В таблице приведен пример для небольших блоков. Для более мощных кондиционеров лучше оставить расстояние на 5-10 сантиметров больше приведенных цифр!

Почему я везде пишу уточнения про багет (потолочный плинтус)? Да потому что чуть ли не 90% случаев про него вовсе забывают

Очень важно учитывать, чтобы между багетом и кондиционером оставалось хотя бы 3 сантиметра. Это расстояние необходимо чтобы «закинуть» блок на верхние «клыки» монтажной пластины

Иначе багет придется подрезать (смотрится это не очень!)

Выбор кондиционера для комнаты и правильная высота его установки

Кондиционер играет важную роль в нормализации условий жизни в жарких и душных помещениях. Но установка его в неправильном месте может не только не решить насущную проблему, но и вызвать ряд новых проблем.

Если вы хотите, чтобы прибор принес вам только пользу, соблюдайте несколько простых правил.

Потоки воздуха не должны падать в места отдыха человека

Система вентиляции нагнетает воздух на расстоянии 2-3 метров от себя, а затем эти потоки постепенно распределяются в помещении. Поскольку температура в этом помещении в среднем на 7-15 градусов ниже комнатной, находиться там долгое время запрещено.

Холодный воздух не должен попадать в зоны, где люди работают или отдыхают, например, в зону кровати, дивана, кресла, кухонного стола и компьютерного стола. Длительное воздействие кондиционера может вызвать гипотермию, которая ослабляет иммунную систему.

Расположить на оптимальной высоте

Устройство всасывает избыточный воздух из помещения через верхнюю часть, где расположены съемные фильтры. Поэтому при выборе подходящего места для установки следует учитывать, что устройству требуется пространство для хорошей циркуляции воздуха. Минимально допустимая высота установки от устройства до потолка составляет 10-15 см.

Оптимальная высота установки от пола до устройства составляет 2,1-2,4 м. В этом случае достигается максимальная эффективность охлаждения.

Учесть расстояние внешнего и внутреннего блоков оборудования

Чтобы определить наилучший способ установки кондиционера в помещении, следует учитывать длину охлаждающей линии, соединяющей наружный блок с внутренним. Чем длиннее труба, тем менее эффективно охлаждение воздуха. По этой причине его длина ограничена 5-10 метрами.

После этого в стоимость установки включается только стандартная длина линии. За каждый дополнительный метр клиент платит дополнительно. Цена за метр начинается от 800 рублей.

Если помещение уже отремонтировано, монтажники закрепят трубу хладагента в верхней части стены. В этом случае она будет закрыта декоративными воздуховодами, которые сами по себе выглядят не очень эстетично.

Учесть расположение нагревательных и паровыделяющих приборов

Поскольку в кондиционерах часто имеются датчики тепла, кондиционер может взаимодействовать с нагревательными приборами. Это негативно скажется на работе.

Устройство следует размещать как можно дальше от радиаторов, электронагревателей, холодильника и кухни.

Убедитесь, что вокруг него есть свободное пространство.

Мебель, установленная под устройством, может препятствовать воздушному потоку. Отражаясь от поверхности предмета, он может быстрее вернуться в кондиционер. В этом случае температурные датчики, реагирующие на холодный воздух, контролируют отключение. Поэтому эффективного охлаждения не происходит. А постоянное переключение режима работы может со временем привести к выходу устройства из строя.

Не ставьте высокие шкафы, длинные столы или другую крупную мебель на расстоянии 1-1,5 метра от кондиционера. Также не прячьте устройство за шторами.

Оборудование для установки кондиционера

Какие инструменты для установки систем кондиционирования необходимы?

В качестве примера можно взять установку настенной или напольно-потолочной сплит-систем, при размещении которых применяют указанные ниже инструменты.

Слесарный инструментарий	Электрические инструменты	Оборудование для работы с медными трубами	Оборудование для работы с холодильным контуром
Отвертки	Большой перфоратор	Вальцовочный набор	Манометрическая станция
Ключи шведские	Малый перфоратор	Риммер	Вакуумный насос
Ключи рожково-накидные	Штроборез	Труборез	Течеискатель
Молоток	Шуруповерт	Трубогиб	Весы для фреона
Нож		Горелка, паяльник, щипцы (в случае наращивания трассы)
Кусачки
Ножницы по металлу
Пассатижи

штроборез

Помимо перечисленного оборудования для установки кондиционеров, требуются следующие расходные материалы:

сверла и бур;
медные трубы;
изоляция на трубы;
дренажная труба;
провода под межблочные соединения и питание;
кабельный канал под трассу;
скотч;
изолента;
кронштейны и крепления к ним;
вилка с заземлением;
припой серебряный;
фреон.

Для установки промышленных кондиционеров требуется то же самые оборудование и используются такие же материалы, просто, например, для прокладывания трассы понадобится больший диаметр медной трубы, а удлинение магистрали производят с помощью пайки с азотом.

Набор инструментов для установки кондиционеров и необходимые материалы обычно указываются в инструкции производителя.

Для мощных холодильных машин также следует приобретать электрический автомат на 20А и больше. Если отвод дренажа предполагается делать в систему канализации, то покупают фитинги для включения шланга в нее. Когда коммуникации укладывают в штробу в стене, то дополнительно понадобятся гофрированные трубы.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Установка SPLIT-систем

В индустрии кондиционирования воздуха одним из наиболее часто используемых типов являются сплит-кондиционеры. Эти системы состоят из двух отдельных частей: наружного блока и внутреннего, которые соединены друг с другом с помощью медного трубопровода с образованием замкнутой схемы. В настоящее время большинство производителей предлагают сплит-кондиционеры, которые могут работать в режиме охлаждения или обогрева помещения. Процесс нагрева осуществляется тепловым насосом путем изменения цикла. Чтобы обеспечить расчетный режим работы, необходимо выполнить правила установки наружного блока кондиционера и правильно выбрать мощность.

Сборка сплит-кондиционеров.

Выбрать нужное место для установки внутренних и наружных блоков. При выборе местоположения нужно обеспечить равномерное распределение воздуха в помещении и удобство пользования системой. Нельзя допускать чрезмерных сквозняков в зоне постоянного нахождения людей. При установке внутреннего блока следует учитывать доступ к устройству с целью очистки фильтров и дезинфекции испарителя. После правильного выбора места установки сначала собирается внутренний блок. Его монтируют на раму, отмечая центр положения, выравнивая и закрепляя конструкцию. Затем в стене делается отверстие диаметром 65 мм так, чтобы оно было закрыто внутренним блоком, через которое будет выполняться монтаж труб, электрического и конденсатного дренажа. Отверстие выполняется с небольшим наклоном снаружи. Рекомендуется установить защитную втулку в дыре, а со стороны наружной стены — розетку, которая закрывает ее и увеличивает эстетику монтажа. Слив конденсата из внутреннего блока всегда должен выполняться естественным способом, если это возможно, обеспечивая уклон трубы приблизительно на 3 %. Решение с конденсатным насосом следует рассматривать только в крайнем случае. Насос представляет собой механическую часть, которая служит для сброса конденсата и увеличивает надежность системы кондиционирования. После установки системы слива конденсата необходимо проверить ее проходимость, прокачивая через слив около 2 литров воды в поддон для капель. Если кондиционер работает в круглогодичном режиме, в дренажной трубе должен быть установлен греющий кабель. Перед тем как повесить внутренний блок на стойку, установленную на стене, необходимо подключить к нему охлаждающую установку

Подсоединение должно быть выполнено в виде шнекового соединения, поэтому необходимо соблюдать особую осторожность, чтобы убедиться, что обеспечена прочность и герметичность холодильной системы. На внешней поверхности гнезда при затягивании винтовых соединений нужно использовать пасту, которая предотвращает самоскручивание гаек. Необходимо изолировать соединения трубопроводов на внутреннем блоке, что предотвратит конденсацию влаги на внешней поверхности труб и образование полос на стене ниже внутреннего блока

Установку наружного блока выполняют на опорной конструкции L-типа. Устройство должно быть установлено на безопасном расстоянии от стены, чтобы обеспечить свободный поток воздуха через конденсатор, его последующее техническое обслуживание и очистку

Необходимо изолировать соединения трубопроводов на внутреннем блоке, что предотвратит конденсацию влаги на внешней поверхности труб и образование полос на стене ниже внутреннего блока. Установку наружного блока выполняют на опорной конструкции L-типа. Устройство должно быть установлено на безопасном расстоянии от стены, чтобы обеспечить свободный поток воздуха через конденсатор, его последующее техническое обслуживание и очистку.

Монтаж фреономагистрали

Для стандартного кондиционера мощностью до 2,5кВт вам понадобятся следующие материалы:

медный фреонопровод диаметром 1/4 и 3/8 дюйма

теплоизолятор, он же утеплитель (K-Flex) толщиной 6мм и выше

межблочный эл.кабель

дренажный шланг d-16мм

армированный скотч или виниловая лента

Отмеряете необходимую длину фреономагистрали, оставив запас, который пойдет на кольцо за наружным блоком.

Ошибка №4
При общей длине трассы до 2м, на запас и кольцо отмеряете около 1м. Эта петля играет роль гидравлической компенсации и на коротких трассах необходима.

При больших длинах, гидравлическая петля создает дополнительное сопротивление фреону и только мешает работе кондиционера! Хотя некоторые ее все равно делают, якобы для снижения шума.

Принцип работы сплит-системы

Прежде всего, давайте узнаем, как работает бытовая сплит-система, чтобы лучше понять, почему так важны тонкости установки.

Как известно, обычный тип кондиционера состоит из двух блоков: один из них устанавливается в помещении, второй — снаружи на стене, на чердаке или в каком-либо другом месте…

Между внутренней и внешней сторонами блока находится труба, по которой циркулирует хладагент. Он представляет собой замкнутый контур, изготовленный из медных труб и заполненный фреоном.

Процесс охлаждения воздуха в помещении происходит за счет постоянного движения фреона и его перехода из газообразного состояния в жидкое, а затем наоборот. В газообразной фазе хладагент поглощает тепло, в жидкой — отдает его.

Процесс конденсации, т.е. переход в жидкое состояние, происходит при высокой температуре и давлении, в то время как процесс кипения, при котором газ испаряется, характеризуется низкими значениями.

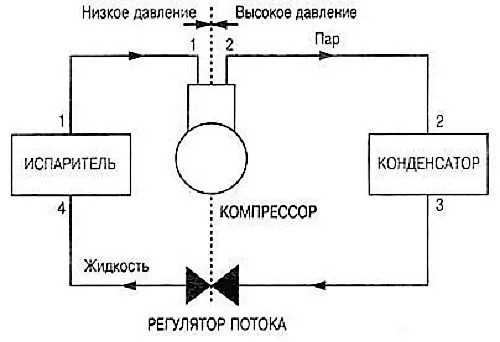

Схематическое изображение циркуляции хладагента в замкнутом контуре между двумя агрегатами: Испаритель расположен в корпусе настенного блока, а конденсатор — в наружном блоке.

Процесс теплообмена происходит следующим образом. Компрессор всасывает пар из испарителя (зона 1-1), сжимает его и направляет в конденсатор (зона 2-2). Это сжимает хладагент до 20-25 атм и повышает его температуру до +90°C. Здесь происходит охлаждение и конденсация.

Из кондиционера (3) уже жидкий хладагент поступает обратно в испаритель (4) через регулятор потока под низким давлением. Воздух внутри нагревает жидкость, доводит ее до температуры кипения и превращает в пар. И так процесс повторяется бесконечно.

Переход хладагента из одного агрегатного состояния в другое происходит как в теплообменниках, так и в трубопроводах

Определенная длина трубы необходима для того, чтобы процесс начинался и заканчивался вовремя — поэтому важно учитывать требования проектировщиков к длине. Мы уже разобрали структуру и принцип работы типичной системы кондиционирования, а теперь перейдем к правилам и нормам установки блоков

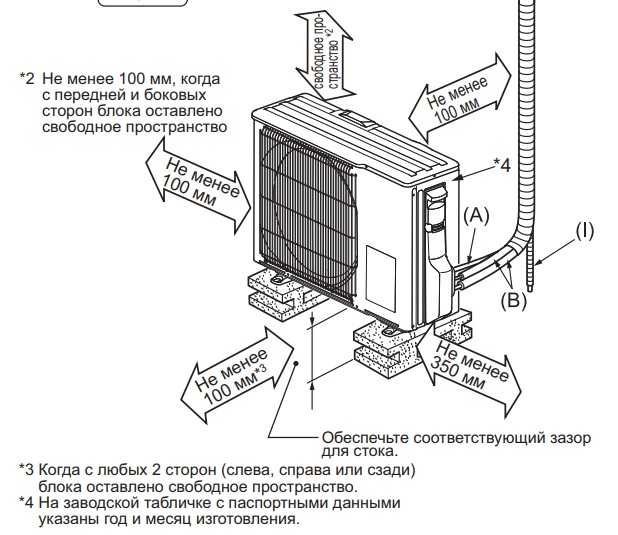

Требования к монтажу наружного блока

Внешний модуль агрегата принято ставить под окном, возле окна или на балконе. Если ограждение балкона достаточно прочное, то можно закрепить модуль и на нем.

Если квартира находится на первом этаже, то наружный блок требуется располагать на высоте не менее 2-х метров от земли, придерживаясь правила: наружный блок нужно монтировать немного ниже внутреннего, либо на одном уровне с ним.

При монтаже модулей сплит-системы следует помнить о значениях минимального и максимального расстояния между ними. Эти значения могут отличаться у разных производителей климатической техники. К примеру, для сплит-систем Panasonic минимальное расстояние между модулями может быть 3 метра, а для Daikin – от 1,5 до 2,5 метра.

Максимальная длина трассы между модулями обычно равняется 6 метрам. Допускается и больше, но в такой ситуации потребуется дозаправка фреоном, что влечет за собой дополнительные материальные вложения. Поэтому, если производится самостоятельная установка кондиционера, лучше не превышать обозначенные 6 метров.
