Уклон дренажной трубы: назначение, инструкция по монтажу, типы систем, выбор, рекомендации

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

За отведение поверхностных вод отвечает ливневая канализация

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

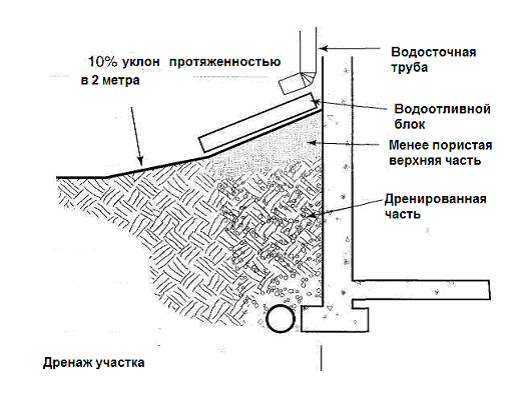

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Устройство водоотведения

Когда с подготовительными этапами закончено, стоит переходить непосредственно к процессу практической фиксации дренажа. Лучше и надёжнее всего привлекать к процедуре настоящих специалистов, которые имеют опыт и предоставляют гарантии за результат своей работы.

По правилам любые действия по установке состоят из нескольких этапов:

Выкапывание траншеи глубиной почти 70 см шириной 50 см. Ров должен находиться на склоне, чтобы собранные воды выводились за границы обозначенной территории через трубы. Дно траншеи заранее выкладывается специально отобранным гравием и максимально плотно утрамбовывается. Затем на эту подушку помещаются перфорированные гофротрубы с диаметром 100 мм

Важно всё время соблюдать рекомендуемый уклон (2-3 см на каждый метр), а трубы оборачиваются специальной геотканью, что априори предотвращает случайное попадание посторонних частиц внутрь. В финале всей процедуры дренаж покрывается толстым слоем керамзита или иного материала, который априори должен хорошо пропускать воду и потом вновь идёт обратная засыпка грунтом. Таким образом, на участке образуется полноценная дренажная система, которая эффективно собирает осадки и талые воды, иначе, без дополнительной преграды, они просто стекали бы вниз по склону

Таким образом, на участке образуется полноценная дренажная система, которая эффективно собирает осадки и талые воды, иначе, без дополнительной преграды, они просто стекали бы вниз по склону.

Сам монтаж дренажной системы выполняется согласно конкретным правилам, которые прописаны на законодательном уровне. Задуманная конструкция описается в техническом плане не только на СНиП, но и ГОСТ 1839-80, что отражается в основных нормативах.

Дополнительно стоит взять на заметку главные правила, по которым устраивают дренаж максимально точно. Обезопасить практически на 100% сооружения и насаждения от избытка влаги можно, зная различные нюансы устройства классического дренажа:

Закрытая система всегда подразумевает уклон, чьё направление следует к водоприёмнику, а значение напрямую зависит от типа грунта.

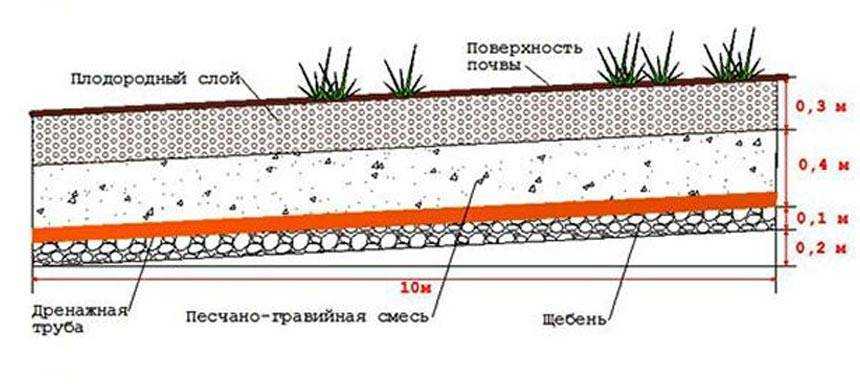

Когда углубление покрывается на дне слоем из щебня, поверх опять выкладываются дрены, затем система засыпается повторно.
Необходимо обустроить всё так, чтобы сточные воды собирались в коллекторе и впоследствии перемещаются в водоприёмник.
Контроль над непрерывной работой дренажной системы происходит при помощи наличия смотровых колодцев.

Если система дренажа изначально установлена правильно, то уровень грунтовых подземных вод не будет выше допустимого значения, а, наоборот, начнёт постепенно снижаться.

Данный процесс неизменно приведёт к повышению уровня плодородия. Но вот когда дренаж вовсе отсутствует, то это чревато перенасыщением грунта влагой, что оказывает негативное воздействие на постройки.

Проектирование конструкции дренажа обязано происходить исключительно на базе качественных материалов, иначе даже идеальный проект и смена не будут гарантировать надёжный итог.

Почти все главные требования отражены в упомянутых государственных стандартах, поэтому без СНиП-дренажа и грамотных специалистов, велик риск допустить много ошибок, которые повлекут за собой негативные последствия и создадут массу трудностей в плане эксплуатации в дальнейшем.

Расчет глубины залегания труб

Расчет дренажной системы и глубины залегания труб основан на двух основных параметрах:

глубина промерзания в зимний период;
глубина фундамента защищаемого строения.

Расчет по глубине промерзания

Соблюдение расчета по промерзанию очень важно: трубы должны быть расположены ниже уровня промерзания грунта. Если весной, во время паводка, система дренажа не сможет удалять с участка талые воды из-за того, что она будет наполнена льдом, то все усилия и средства, потраченные на ее сооружение, будут совершенно напрасными. Этот момент в году – самый важный, именно для него в основном и делается система водоотвода

Этот момент в году – самый важный, именно для него в основном и делается система водоотвода.

Таять лед в трубах, находящихся в промерзшем грунте будет медленно, за это время паводок затопит и подвал, и полы, и произведет разрушительные действия на приусадебном участке.

Совет от профессионала: Глубина промерзания различается в разных местностях и климатических поясах. Зависит она и от типа грунта, чем он более пористый, тем меньший слой промерзнет при той же температуре.

Изолинии глубины промерзания грунта для разных регионов России

Также есть зависимость глубины промерзания и от средней высоты снежного покрова. Снег – неплохой теплоизолятор. Под ним земля промерзает на меньшую глубину.

При этом для получения от глубины промерзания грунта конкретного региона необходимо отнять:

300 мм – для труб диаметром до 500мм;
500 мм – для труб большего диаметра.

Полученное значение является минимальным, то есть мы рассчитываем минимамальное расстояние труб до поверхности.

Пример расчета:

Глубина промерзания грунта для Москвы составляет 1400 мм.
Тогда от этого значения при размещении дренажной трубы диаметром 200мм необходимо отнять 300 мм.
Несложные вычислению дают нам минимальную глубину заложения – 1100 мм.

Более наглядно пример представлен на рисунке ниже.

Размещение 200-милиметровой трубы для города Москвы

Расчет по глубине фундамента

Здесь все очень просто. К глубине фундамента добавляются еще полметра, и получается глубина заложения дренажа. В этом случае поднявшиеся во время паводка грунтовые воды будут «перехвачены» дренажной системой, и не достигнут фундамента.

Дренажную трубу располагают на полметра ниже глубины фундамента

При этом нужно учитывать, что в то время, в которое ведутся строительные работы, весеннее, летнее и раннее осеннее, уровень почвенных вод значительно ниже, чем весной, поэтому сухость грунта не должна вводить в заблуждение тех, кто принимает решение о том, какая глубина дренажа будет достаточной.

В среднем по Средней Полосе России глубина промерзания грунта составляет до полутора метров. С учетом снежного покрова, характерного для этой местности она снижается до 115 см. Тепловыделения от строения можно не учитывать в том случае, если рассчитывается глубина дренажа дачного участка, зимой дом не отапливается и люди в нем не живут.

Совет от профессионала: Таким образом, расчет по глубине фундамента осуществляется так: если фундамент имеет метровую глубину, то глубина траншеи составит полтора метра.

Теперь из двух расчетных величин выбирается наибольшая.

Величина уклона

Обойтись без дренажной системы можно лишь в случае, когда участок имеет собственный уклон, благодаря которому дождевые и талые воды не задерживаются, свободно стекают в канавы или общие ливневые канализации. Однако обычно при строительстве дома участки выравниваются, а значит, вода может застаиваться, грядки затапливаться, дорожки размываться.

Проблема решается дренажными лотками. Они устанавливаются под таким уклоном, который обеспечивает самотечный отвод воды в канализационные колодцы, водосборники или иные системы. Размер уклона зависит от:

типа грунтов или поверхности;
материалов, из которых выполнен лоток;
диаметра элементов ливневой канализации;
места установки;
объемов воды, которую необходимо отвести.

Устанавливая лотки, рекомендуется руководствоваться санитарными правилами и нормами. Подходящий нормативный документ — СНиП 2.04.03-85. Согласно нему минимальным уклоном становится значение 3 миллиметра на каждый погонный метр системы. Максимальная величина — 1,5 сантиметра.

Если выбрать меньший уклон, вода будет отводиться недостаточно быстро, застаиваться, могут появляться заторы из-за мусора, песка. При уклоне, превышающем рекомендуемые значения, воды наоборот будет течь слишком быстро, что повысит нагрузку на сочленения лотков и элементов канализации и тоже повысит вероятность засора, поскольку песок и мусор не будет успевать за течением, оставаясь на стенках лотков и труб.

Материалы лотков

Угол наклона можно уменьшить, если лоток выполнен из гладкого материала, например, пластика. В таком случае поток будет испытывать меньшее сопротивление. Бетонные же приспособления наоборот лучше расположить так, чтобы угол приближался к большему допустимому значению, поскольку поверхность бетона бывает шероховатой.

Диаметр лотков и труб

Чем меньше диаметры элементов, образующих ливневую канализацию или дренажную систему, тем сильнее должен быть угол наклона. Малое сечение оказывает большее сопротивление, чем большое, соответственно, его пропускная способность ниже. Если же лотки и трубы широкие, угол наклона можно уменьшить — в таких системах вода встречает меньше препятствий.

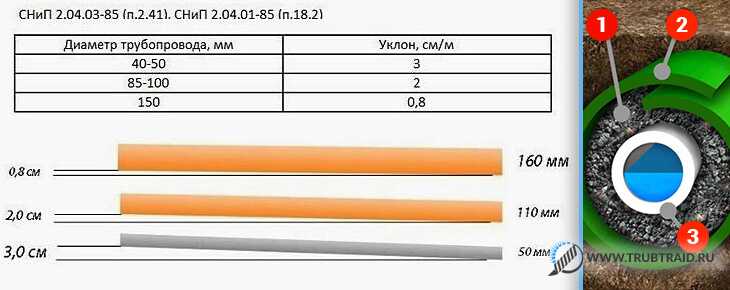

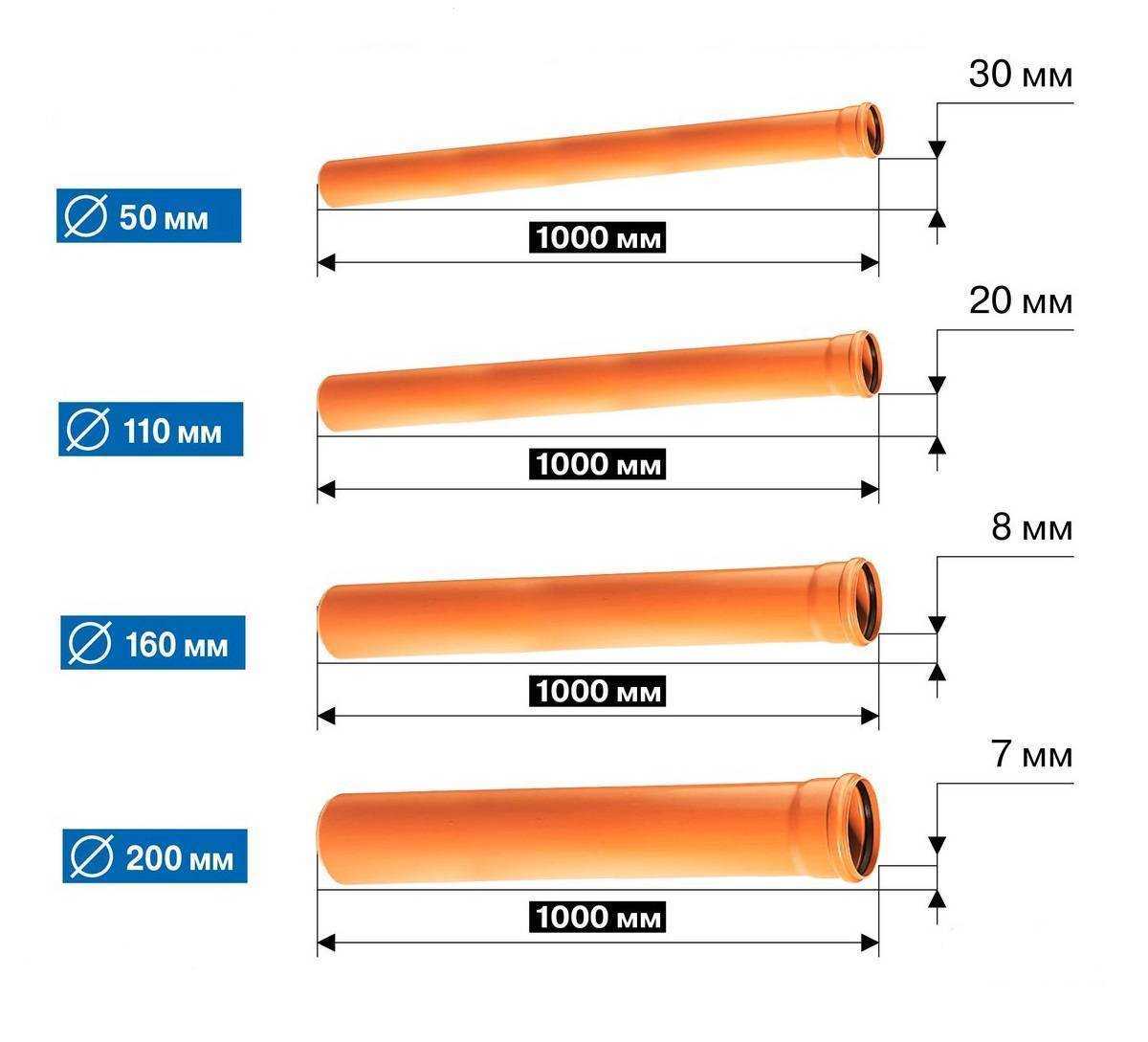

Так, для диаметра 200 мм рекомендуемым значением становится 7 мм на погонный метр. Минимум — 5 мм. Диаметр в 160 мм требует уклона в 8 мм на каждый погонный метр. Если же система формируется из тонких труб от 50 мм, то на каждый метр длины допустимо сделать уклон в 3 сантиметра. Однако такие узкие элементы применять не рекомендуется, особенно в местах с повышенной влажностью.

Уклон дренажной трубы на 1 метр

Какой уклон трубы для дренажа считается правильным?Угол наклона водоотвода, как правило, измеряется в сантиметрах на погонный метр, а не в градусах. Так легче определить, насколько один участок длиной в 1 м ниже или выше соседнего.

Если уклон трубы недостаточный, то вода течет медленно. Слабый напор стока не в состоянии протолкнуть образовавшиеся отходы, которые оседают и заиливаются на стенках дрен. Возникают засоры, система не справляется с водоотводом.

С другой стороны, чересчур большой уклон ведет к стремительному стоку воды. При этом фрагменты крупных отходов под напором потока придавливаются к стенам труб и застревают. К тому же оказывается огромная нагрузка на соединительные узлы коммуникации.

Правильный уклон водоотводной трубы.

Прочистка водоотводных труб производится через дренажные и смотровые колодцы двумя способами:

механическим – с помощью устройства для прохождения дрен и удаления отложений, проводится раз в 3-4 года;
гидродинамическим – с привлечением насосного оборудования и компрессора, чистить каждые 10-15 лет.

Дренажная система будет функционировать исправно и качественно только при соблюдении правильного угла наклона трубы на 1 метр, согласно СНиП. Монтаж дренажной системы требует профессионального, сбалансированного подхода.

Нужно так рассчитать глубину и уровень наклона труб, чтобы они не подвергались засорам, эффективно справлялись с отводом сточных вод. Избежать технических ошибок в расчетах помогут специалисты.

Общие сведения

Имея низкий уровень подземных вод, грунт впитывает влагу во время дождливых осенних дней, весной во время паводка. При наличии гидроизоляционной системы фундамент не защищен от увлажнения. Стены подвальных помещений со временем обрастают плесенью, грибком. Мо В результате морозного пучения зимой происходят подвижки грунта и выталкивание частей фундамента на поверхность. Этому способствует промерзание насыщенного влагой верхнего слоя земли. Своевременный отвод влаги с помощью дренажной системы устраняет основную причину — избыточное увлажнение прилегающей к конструкции почвы. Лед, образованный этой влагой, растет в объемах и прорывает бетонное покрытие, способствуя образованию трещин, расколов.

Как правильно укладывать трубы?

Правильная инструкция по укладке дренажных труб позволит создать водоотвод, который много лет будет заботиться о приусадебном участке.

Для начала необходимо вырыть траншею на глубину около одного метра. Ширина дна в пределах 40 сантиметров. Кверху ров должен расширяться. Чтобы предотвратить замерзание системы при больших морозах, лучше прокладывать трубы ниже уровня промерзания почвы. Траншея делается под укосом. Чтобы понять, какой уклон должен быть у дренажной трубы, следует ориентироваться на место водосбора. Но на всем протяжении одной ветки системы он должен быть в пределах трех градусов.
Перед тем как класть трубы, можно сделать отмостку от фундамента дома к дренажу под маленьким наклоном. Это позволит дождевой воде свободно стекать в водосбор.
После этого в канаву насыпается слой песка толщиной около пятнадцати сантиметров. Поверх него шар щебня около двадцати сантиметров.
На такое основание и укладываются пластиковые трубы, обернутые в геотекстиль. Таким материалом зачастую служит строительный флизелин. Он имеет очень хорошую водопроницаемость. Если дренаж делается на глинистой почве, пластиковые трубы оборачивают в объемный фильтр из кокосового волокна. Для супесей и суглинков используется нетканый или иглопробивной фильтрующий текстиль. На песчаных почвах лучшим вариантом будет тонкий материал типа стеклохолст.

Засыпка дренажной трубы
Для того чтобы предотвратить заиливание дренажной системы, геоматериал укладывают дополнительно между шарами песка и щебня, по бокам. Это более затратно, но увеличивает время эксплуатации технологии.
Отрезать необходимую длину трубы можно обычным монтажным ножом. Каждая часть присоединяется при помощи специальной муфты. Для дополнительной прочности можно использовать специальный сварочный аппарат.
Трубы нужно укладывать под наклоном. Скос трубы, в первую очередь, зависит от ее размера. Если отверстие слишком большое, вода будет протекать очень быстро. Как следствие на дне будут оставаться илистые наносы. В результате придется часто чистить всю систему. Если сделать уклон недостаточным, вода будет застаиваться. Это приведет к тому, что трубы переполнятся и перестанут осушать участок. Иными словами, чем меньше диаметр трубы, тем больше надо делать ее наклон. Для приусадебного участка приемлемым считается наклон не более трех миллиметров на метр длины, если нет каких-либо особенностей рельефа.
При укладке дренажных труб следует правильно рассчитать расстояние между ними. Шаг расположения напрямую зависит от типа почвы. Если работы производятся на тяжелых грунтах, например, глинистых или суглинистых, трубы нужно укладывать чаще, на расстоянии от 5 до 15 метров. На песчаных и супесчаных грунтах достаточный шаг в пределах 25–30 метров. В среднем один метр дренажной трубы осушает территорию площадью около пятнадцати квадратных метров.

Особенности дренажной трубы
В тех местах, где ров поворачивается или меняется его наклон, следует самостоятельно сделать смотровые колодцы. Их обустраивают из бетонных или пластиковых колец диаметром около 50 сантиметров. Сверху их надо накрыть крышками или похожим материалом. Такие манипуляции требуются, чтобы защитить конструкции от мусора. Эти сооружения необходимы, чтобы контролировать и периодически чистить дренажную систему.
После трубы засыпают щебнем на ¼ глубины траншеи, на него песок и заканчивают работу слоем земли. Что касается щебня, то при работе лучше использовать несколько его фракций. Идеально будет, если для первого слоя будет использован крупный материал (50–70 мм), для второго шара – щебень средней величины (20–40 мм), для третьего – подойдет мелкая фракция (до 20 мм). Самый верхний слой щебня должен быть толщиной около 40 сантиметров.
Вывод дренажной системы происходит в водозабор. Таким местом может служить открытый водоем или канализация. В противном случае потребуется выкапывать специальный колодец, который время от времени придется откачивать. Такой колодец стоит вырыть в самом низком участке приусадебной территории. Глубина зависит от количества воды, которая будет в него стекать. Однако меньше трех метров делать нецелесообразно. Дно следует засыпать щебенкой. А от бетонирования лучше воздержаться. Вода должна свободно просачиваться в грунт.
На конце выведенной трубы монтируется обратный клапан.

Чем грозит неправильный уклон

Правильный и неправильный угол уклона трубы

Читайте так же: Кованые трубы для навеса

Важно грамотно рассчитать, какой угол наклона должен быть у дренажной трубы. При несоблюдении рекомендуемых норм возможно возникновение аварийных ситуаций

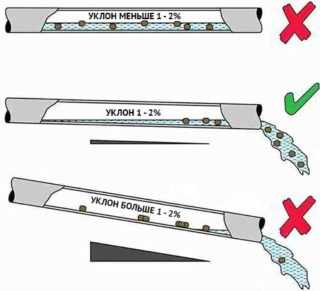

При маленьком уклоне безнапорная дренажная система приведет к тому, что в рукавах будет застаиваться вода. Присутствующий в ней мусор в виде мелких песчинок станет откладываться. Рано или поздно их количество приведет к тому, что в трубе образуется засор. Придется откапывать участок системы и проводить ремонтные работы.
При недостаточном уклоне грунтовые воды будут заполнять весь просвет дрен, но не смогут уходить в нужном направлении. Как результат, УГВ будет оставаться на прежнем уровне, а монтаж дренажной системы будет просто бессмысленным. Участок так и останется заболоченным.
При увеличении рекомендуемого уклона скорость потока воды будет слишком высокой. Это грозит разрывом дрен со временем на каком-либо участке под воздействием давления. Либо вода с большой скоростью будет уходить в точку сброса, а более тяжелые примеси (песчинки, частички глины) будут оседать на дне контура. Рано или поздно это приведет к засору.

Правила монтажа коллектора

При обустройстве сети труб или лотков ливневой канализации необходимо соблюдать некоторые правила

Так, устройство коммуникации требует не только настила песчано-гравиевой подушки в траншее, но и заливку бетонного раствора для надежной фиксации коллектора.
Вся система при устройстве должна быть оснащена специальными пескоуловителями, которые будут очищать воду от мелкого мусора и предотвращать заиливание всей сети. Такие резервуары монтируются на участке входа воды из дождеприёмников или желобов в общую канализационную трубу.

Важно: корзины пескоуловителей требуют регулярной очистки. При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы

Они, кстати, могут сыграть и роль пескоуловителей

Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца.

https://youtube.com/watch?v=mYqthJUxyLc

Уклон дренажной трубы: СНиП

Правильно запроектированная и сконструированная дренажная система позволяет уберечь фундаментные конструкции, подвальные и цокольные помещения от разрушительного влияния паводковых, атмосферных и грунтовых вод и позволяет предотвратить подтопление участка. Основными параметрами, определяющимися при инженерном расчете системы, являются глубина заложения водостоков, а так же уклон дренажной трубы. СНиП регламентирует эти значения и обеспечивает надежную и долговременную работу системы.

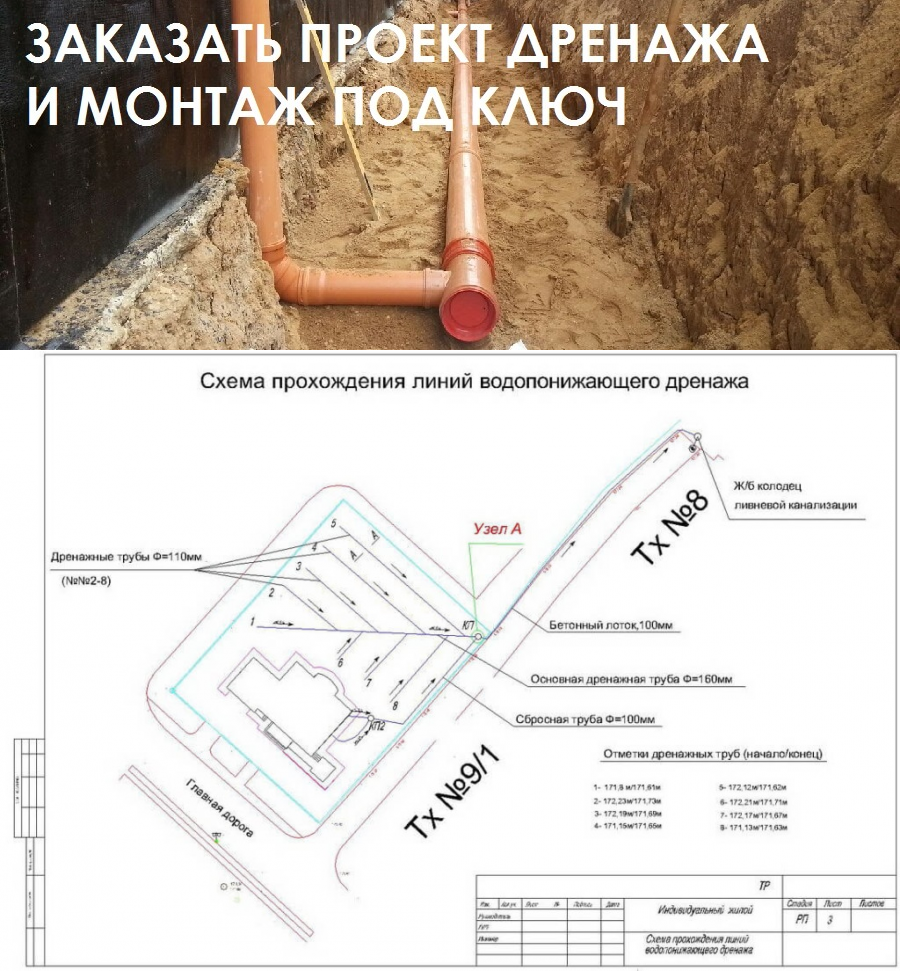

Составление проекта системы дренажа

Начинается проектирование системы с геодезических и гидрологических расчетов участка. Эта работа проделывается с целью определения условий эксплуатации, а так же сооружения дренажа, как и его основных параметров.

Проект должен содержать в себе:

Схемы и технические рисунки канализационной системы и всех ее элементов, как на поверхности, так и подземных частей
Монтажные характеристики водостоков – диаметры, размеры, глубина закладывания и уклон дренажной трубы. СНиП предоставляет нормы для этих величин
Размеры всех элементов, из которых состоит сеть – колодцы, фитинги, фасонные части и другие детали
Технико-экономическая смета сооружения системы дренажа

Проектная документация должна учитывать следующие особенности:

Геоморфологию данного участка
Климатические особенности зоны, в которой он располагается
Отметки уровня подземных вод
Характеристику и строение грунтов
Отдаленность водных объектов от места строительства

Технико-экономический расчет

Прежде, чем начинать сооружать дренажную систему, необходимо составить полную смету строительства, учитывающую такие операции:

Демонтаж конструкций из железобетона
Организация и проведение земляных работ, укрепление стенок траншеи и обустройство гидроизоляции из полиэтиленовой пленки
Сооружение диаметрального водостока с двухсторонним выпуском
Укладывание на дно траншеи подушки из гравия или щебня
Монтаж дренажных трубопроводов, укрепление слоев подстилки, и армирование бетонируемых поверхностей
Разборка дорожного полотна
Сооружение новых полотна из асфальтобетона
Ландшафтные работы
Подготовка почвы под ландшафтные работы
Сооружение конструкций временного использования – мостики, переходы и т.д.

Необходимые для строительства материалы:

Щебенка или гравий
Песок
Перфорированные трубопроводы дренажа, которые покрыты геотканью для избегания попадания частиц грунта внутрь коммуникаций
Геотекстильное полотно – выполняет функцию фильтрации
Дренажные колодцы

Монтаж системы

Эффективно отвести сточные воды с участка возможно, если построить дренаж согласно всем требованиям:

Канализационная сеть закрытого типа требует проведения земляных работ – необходимо выкопать траншею глубиной до от 70 см до 1,5 м и менее 40 см в ширину, дно выемки наклонено в сторону водосборника, такой же и уклон дренажной трубы. СНиП предоставляет такие значения – на 1 метр длины уклон равен 2 см при строительстве в глинистых грунтах, для песчаных грунтов эта величина составляет 3 см на 1 м длины.
Обязательно нижняя часть траншеи засыпается слоем щебенки или гравия толщиной 20-30 см, он трамбуется, затем на него укладываются трубы, покрыты геотекстилем, после чего сверху производится укладка слоя керамзита и обратная засыпка выемки землей
Сброс сточных вод после транспортировки их по дренам, сбора в коллекторах и колодцах, осуществляется в водоем.
Обслуживание и мониторинг сети происходит с использованием дренажных колодцев из бетона или пластика.

При правильном проектировании и сооружении дренажа отметка уровня подземных вод не поднимается выше проектной отметки, а несколько снижается, что положительно влияет на фертильность почвы. Если монтаж системы осуществлен неверно, грунты будут переувлажнены, что будет оказывать разрушительное влияние на фундаментные конструкции.

Сооружение дренажей необходимо производить из высококачественных стройматериалов. Регламентация их свойств осуществляется с помощью таких актов:

ГОСТ 8411-74. – этот документ содержит технические характеристики и условия эксплуатации керамических дренажных трубопроводов
ГОСТ 1839-80. – особенности использования асбестоцементных труб для строительства безнапорных сетей

Если выполнять предложенные в статье рекомендации, можно соорудить надежную систему, которая будет эффективно отводить лишнюю влагу с участка, что защитит находящиеся на нем постройки, коммуникации и посевы. Главное ответственно подойти к этапу расчета и определить главные параметры сети – глубина закладывания и уклон дренажной трубы. СНиП наводит определенные требования касаемо этой темы, которые следует выполнить при строительстве.

Создание системы для дренажа на участке дома на склоне

Если весной УГВ поднимается до 1,5 м, то без дренажной системы не обойтись. Это может вызвать заболоченность земли, затопление подвальных помещений, цоколей.

Скрытая дренажная система состоит из трубчатых перфорированных дренов, которые оборачивают геотекстилем. Важную роль играет песчаная и щебеночная обсыпка, они являются неким фильтром, который защищает рукава линии от попадания грунта внутрь.

Читайте так же: Коннектор подключения газовой трубы

Руководствуясь СНиП, любой дренирующий контур должен быть снабжен смотровыми колодцами.

Благодаря этому можно оптимизировать и контролировать работу системы в любой точке участка.

Дренажная система будет работать только, когда вода спокойно собирается, фильтруется и движется по трубам. Такая работа обеспечивается следующими факторами:

соблюдение уклонов;
проницаемость фильтрационного слоя;
вода не попадает в стыки между фундаментом и почвой;
трубы прокладываются так, чтобы при минусовой температуре изделия не деформировались и не сдвигались.

Вышеуказанные условия создаются проверенными способами и с помощью качественных материалов. Вертикальная часть фундамента ограждается от земли благодаря гидроизоляционному слою. Гидроизоляция является неким барьером, от которого отталкивается жидкость и попадает в дренажные трубы.

Факторы, которые необходимо учитывать при расчете

На выбор системы дренажа оказывает влияние водообильность участка, которая во многом зависит от следующих факторов:

Глубина залегания грунтовых вод
Наличие паводковых процессов, их обильность
Геологическая структура почвы и более глубоких грунтов

Перед тем, как рассчитать дренаж, необходимо получить всю информацию по этим вопросам. Ответы на них можно найти в местном управлении земельных ресурсов.

Основываясь на значении ожидаемого водопритока, осуществляется выбор системы дренажа, определяется необходимый диаметр труб для удаления лишней влаги.

Дренажный насос

Немаловажную роль играет и рельеф участка, ведь наиболее целесообразно осуществлять дренаж по самотечным схемам.

Применение дренажных насосов для перекачки стоков делает весь процесс дорогим и энергозависимым, при возможных отключениях электричества на длительный срок существует вероятность подтопления участка.

Расчёты и стандарты строительства дренажа

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

размер диаметра трубопроводов;
уровень закладки трубопроводов;
значения уклона труб;
плотность геотекстильного фильтра.

И подробнее о каждом пункте.

Величина #1 – расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.

Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Величина #2 – глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

Уровень промерзания грунта.
Глубина заложения фундамента.

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.

Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Величина #3 – уклон дренажных труб

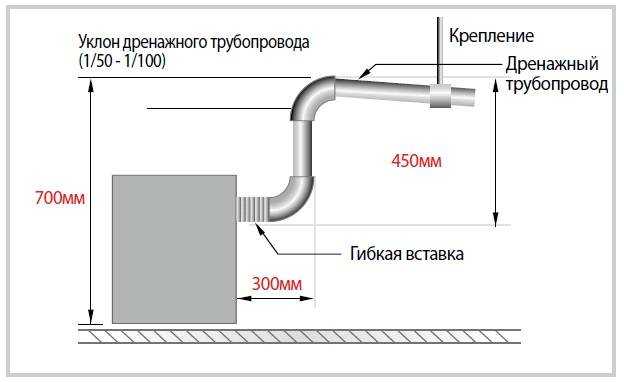

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.

На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.

Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Величина #4 – необходимая плотность геотекстиля

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м2.
