Установка отливов на крышу

Проект водосточной системы

Как всякая коммуникация, система водостока начинается с составления проекта. Для начала нужно определить вид водосточной системы и выбора материала для труб. После этого можно приступать к расчетам.

Вид водостока

Различают два вида водосточных систем, которые зависят от типа вашей крыши. Подавляющее большинство домов строят с покатой крышей, поскольку плоская для нашей зимы и снегов мало подходит. Желоба и трубы навешивают с внешней стороны здания. Далее мы будем говорить именно о внешней ливневке.

Внутренний водосток монтируется на плоской крыше. Здесь система сбора воды иная. Она устроена с небольшим уклоном для сбора воды, что работает в качестве своеобразного желоба. Ливневка начинается в этом месте и представляет собой вертикальные, вделанные в стену трубы с воронкой на крыше в месте сбора осадков.

Материал труб

Пластиковые трубы для канализации выпускают из поливинилхлорида (ПВХ) и полипропилена. Для наружной ливневой канализации трубы ПВХ не подойдут. Этот материал рассчитан на подземную прокладку. Солнечные лучи и перепады температуры на него действуют разрушающе.

Трубы из полипропилена выпускают трех видов: белые, серые и коричневые. Многообразие цвета показывает не эстетические пристрастия производителей, а соответствует определенным эксплуатационным параметрам:

• Белые и серые канализационные трубы из полипропилена можно выбрать для устройства водостока своими руками жителям южных регионов. Они предназначены для прокладки внутри помещений и плохо переносят отрицательные температуры. Нарушается структура полимера и при значительном перепаде.
• Коричневые трубные материалы отличаются более толстой стенкой и предназначены для внешней прокладки. Они устойчивы к морозам, но плохо переносят высокую температуру. Это хороший материал для монтажа наружного водостока в центральных и северных регионах.

Фитинги, принцип соединения, размерные характеристики труб разного цвета одинаковы.

Расчеты и размеры

Чтобы правильно сделать расчеты, потребуется знать:

• длину периметра крыши;
• высоту дома;
• количество вертикальных стояков;
• количество соединений желобов;
• количество заглушек, уголков и тройников;
• количество креплений.

Дополнительно нужно определить желаемый диаметр труб для желобов и для вертикальных приемников. Классический водосток делают из канализационных труб диаметром в 110 мм (желоба) и 50-80 мм (стойки). Этого достаточно для благополучного сбора и отведения воды при интенсивных дождях. По периметру рассчитывают общую длину желобов.

После расчета длины труб для желобов, то ее следует делить надвое. Из одного метра трубы вы получите два метра желоба.

Количество вертикальных труб соответствует числу стояков, умноженному на высоту дома до края крыши. Здесь нужно рисовать конфигурацию трубы и измерять все на месте.

Вертикальная труба пойдет от ската кровли не прямо вниз, а через S-образный изгиб к стене дома. Крепить ее нужно будет именно к стене, не облокачивая, а на расстоянии 10 см от нее.

Для монтажа изгиба потребуется колено на 45 градусов, плюс один уголок на отвод воды от дома.

Фитинги понадобятся для заглушки желобов по углам дома и на монтаж сливной воронки. Нужно взять заглушку для трубы с размером сечения 110 мм. Для воронки потребуется переходной тройник 110 мм с отводом на 50 мм. Количество тройников определяется также вертикальными сливами.

Соединение желобов осуществляют муфтами. Их количество на 1 меньше, чем число самих желобов.

Число горизонтальных креплений рассчитывают исходя из установки через каждые 50-60 см. Расстояние рекомендовано специалистами из расчета тяжести конструкции при максимальной ее загрузке. При шаге в 60 см на 10 м кровли уйдет 17 креплений. Вертикальные трубы крепят хомутами через 1,5 м.

Монтаж системы водостока

Рассмотрим, как происходит монтаж водоотводящей системы, выпускаемой фирмы «Винилон».

Шаг 1. Для установки и сборки системы понадобятся следующие инструменты: шуруповерт, стусло, ножовка по металлу, полосогиб, строительный уровень, рулетка, бечевка и маркер.

Шуруповерт

Ножовка по металлу и стусло

Полосогиб

Строительный уровень

Рулетка, бечевка и строительный маркер

Использование бечевки для разметки

Шаг 2. Для крепления всех деталей водостока используется антикоррозийный крепеж. Приобретается он в строительном магазине.

Используйте только антикоррозийный крепеж

Шаг 3. Монтаж системы слива производится сверху вниз. Сначала крепятся желоба водосбора, только после этого производится монтаж системы водоотвода (сливные трубы). Водосборные желоба устанавливаются ниже уровня ската крыши с уклоном в сторону воронки примерно на 2-3 см каждые 10 метров желоба. Для удобства работы наносится разметка, демонстрирующая места крепления кронштейнов.

Установка водосточных желобов

Система устанавливается с уклоном в сторону воронок

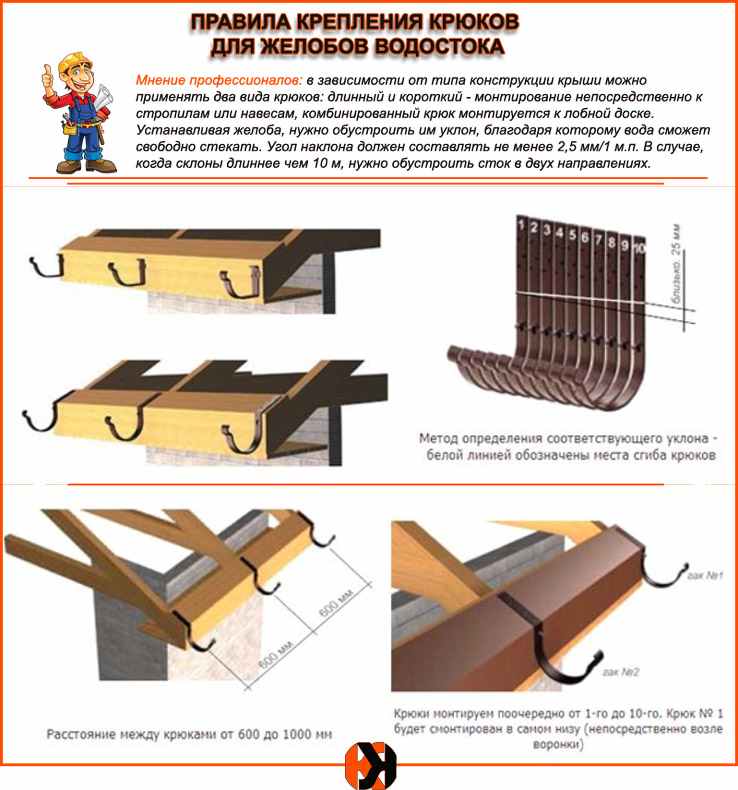

Шаг 4. Первыми устанавливается воронка в нижней отметке и кронштейн – в верхней отметке. Между ними натягивается бечевка, по уровню которой крепятся остальные кронштейны и соединительные муфты. При этом кронштейны устанавливаются так, чтобы расстояние от них до краев воронки или муфты было не более 10 см. Между остальными кронштейнами может быть расстояние около 60 см.

Установлен кронштейн

Натягивается бечевка

Крепление соединительной муфты и кронштейнов

Шаг 5. После установки кронштейнов производится фиксация на них водосточного желоба.

Установка водосточного желоба

Шаг 6. Стыковка двух отрезков желобов производится при помощи специальной муфты.

Стыковка двух отрезков желобов

Шаг 7. Производится крепление уголков, соединяющих желоба в углах дома (внутренних и наружных). На концах желобов устанавливаются заглушки.

Установка заглушек и угловых элементов

Заглушки и угловые элементы установлены

Шаг 8. Начинается монтаж системы стока. Для этого понадобятся хомуты для крепления трубы. Она жестко фиксируется в верхней части, а в нижней фиксация производится с проскальзыванием.

Крепежные элементы для верхней части

Крепежные элементы для нижней части

Шаг 9. К воронке слива прикрепляется колено, которое при помощи отрезка трубы соединено с другим таким же коленом, но ориентированным в другую сторону. Это позволит приблизить трубу слива максимально к стене дома. Второе колено фиксируется на стене при помощи хомута, закрепленного на ней. Производится сборка этого участка.

Переход осуществляется через 2 одинаковых колена и отрезок трубы

Труба должна входить в колено до упора

Установлено второе колено

Монтируется переход

Шаг 10. На расстоянии друг от друга (максимальное – 1,7 м) крепятся на стены хомуты для трубы слива.

Как крепить хомуты

Шаг 11. На расстоянии 25-30 см от земли производится крепление сливного колена. Все части устанавливаются строго вертикально по строительному уровню.

Крепление сливного колена

Все элементы устанавливаются строго вертикально

Шаг 12. Трубы с верхней части муфт и слива всегда устанавливаются до того момента, пока не упрутся во внутренний ограничитель элемента, снизу – до обозначенной на системе линии.

Сверху труба всегда ставится до упора

Снизу труба устанавливается до соответствующей линии

Шаг 13. После установки всех труб производится монтаж промежуточных хомутов и затягивание всех элементов.

Монтаж промежуточных хомутов и затягивание всех элементов

Как правильно гнуть отливы. Изготовление оконных отливов на листогибе Tapco Pro 14 HD

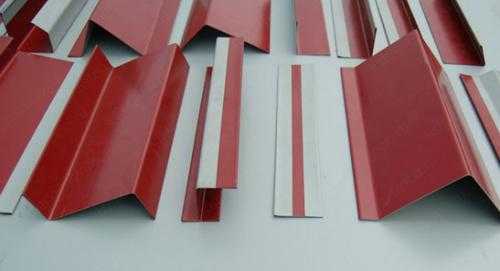

Одно из самых востребованных изделий при ремонте домов – это оконные отливы. Их назначение в защите дома от последствий осадков. С оконным отливом вода будет стекать по стеклу и отливу и попадать на землю. Без данного элемента вся влага попадет в стены и, соответственно, дом. Главное в работе по созданию оконного отлива не только материал, но и опыт мастера. Если отлив сделан неправильно или не подогнан под окно, то данный элемент не будет выполнять своих функций.

Чтобы рассмотреть процесс изготовления оконного отлива, нужно разобраться, прежде всего, в сборке станка.

Установка и настройка станка Tapco Pro 14 HD перед работой

Почему нужно уделять настройке станка такое внимание? Потому что правильно собранный инструмент для гибки металла способен справиться с поставленной задачей без ошибок. То есть и у работника нет проблем и листогиб цел и невредим. Чаще всего листогибы поставляются уже в собранном (и сложенном) виде, иногда собрано только «тело» станка и нужно присоединить только некоторые элементы – станину, роликовый нож, подставки, ножной привод (при наличии) и другое оборудование

Чаще всего листогибы поставляются уже в собранном (и сложенном) виде, иногда собрано только «тело» станка и нужно присоединить только некоторые элементы – станину, роликовый нож, подставки, ножной привод (при наличии) и другое оборудование.

Первое, это установка рукояток на прижимную и гибочную траверсу.

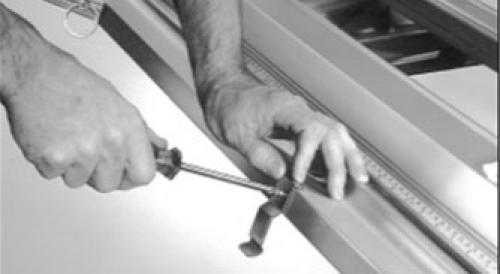

Затем устанавливается защелка, которая нужна для использования роликового ножа Pro Cut-Off на листогибе. Она держит подвижный шарнир и материал, который обрабатывают, лучше выравнивается.

Для сборки станины необходимо последовательно закреплять комплект ножек с распорками. Благодаря наличию фирменной стойки листогиб становится мобильным и может эксплуатироваться на любых строительных объектах. Плюсом станка Tapco Pro 14 HD является то, что он еще и легко транспортируется, габариты позволяют перевозить его в любом грузовом автомобиле.

Если Вы хотите, чтобы станок всегда работал, даже если случится небольшая поломка, то в Ваших инструментах всегда должен быть запасной ремкомплект для листогиба. В него входят самые необходимые запчасти для быстрого ремонта или замены вышедших из строя элементов.

При наличии, колеса вставляются в стойку Snap Stand . Для установки колес Вам понадобиться закрепить их на стайке и вколотить их с помощью кронштейна. Всего для листогиба Tapco Pro 14HD поставляются 2 комплекта ножек.

И дальше происходит закрепление самого станка на стойке. Нужно выбрать для Вашего станка нужное отверстие на держателе, прикрепив его к станине

Затем, с помощью стыковки с кнопками, станок устанавливается на опорную стойку.

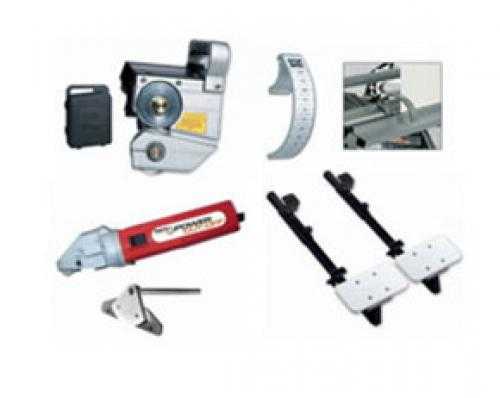

И вот только после сборки самого листогиба, на него можно устанавливать аксессуары – роликовый нож Pro Cut-Off, рулонодержатель Side-Winder, профилировщик Brake Buddy , шаблон для резки Prо Cut-Off (для облегчения процесса резки) и другие.

Помимо этого, нужно проверить регулировку листогиба, которая подробно расписана в инструкции. И установить угломер BENDER GAUGE TAPCO, который сэкономит Вам время на регулировку и гибочные операции по созданию отливов.

Листогибочный станок готов к работе.

Оконные отливы. Порядок работы

Станок собран и настроен, пора приступать к работе.

Выбираем материал – лучше взять оцинкованный лист (алюминия или сталь, можно взять с полимерным покрытием), толщиной от 0,4 до 0,7 мм. Инструменты – листогиб, ножницы по металлу и роликовый нож, линейка и маркер.

1. Сначала вырезам заготовку. Для этого либо Вы отменяете все по линейке, либо выравниваете лист на листогибе с помощью упоров с рулетками. И только после позиционирования листа, вырезаем нужную ширину с помощью роликового ножа. Например, на Tapco Pro 14 HD используется чаще всего роликовый нож Pro Cut-Off или MAX CUT OFF .

2. Вымеряем необходимое расстояние для гиба и вырезаем ножницами. Можно использовать заготовку для таких целей, как показано на рисунке.

Получается разметка будущего отлива

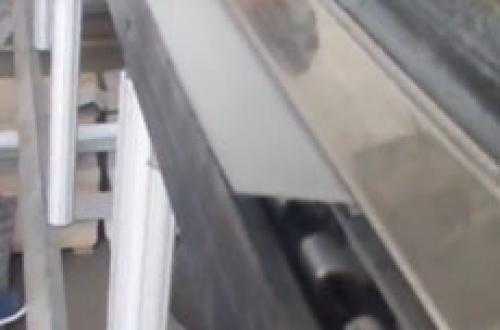

3. Теперь точнее закрепляем лист на станке и прижимаем траверсой в том месте, где у нас расположена первая метка.

Прижимаем и гибочной траверсой делаем гиб, а с помощью угломера следим за постановкой угла и контролируем точность. Затем убираем прижим.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах  наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают:
чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих;
стальные — самый плохой вариант, так как очень быстро ржавеют;
из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

Небольшие хитрости

Стусло есть не всегда, хоть для ровного отреза, это вещь и очень полезная. Но иногда, его и не потребуется, если под рукой есть лист бумаги.

Можно изготовить бумажное стусло. Достаточно нанести на бумагу вот такую нехитрую разметку:

И полученный шаблон вполне сгодится для использования вместо инструмента.

Чтобы не запутаться при отпиливании, нужно помнить:

• Правая часть отрезается с левой стороны, а в стусле размещается с правой стороны
• Левая, соответственно, размещается в стусле с левой стороны, а отпиливается с правой

Для используемых на потолках или стенах элементов декора, есть точно такая же угловая фурнитура, как и для напольных. С ее помощью можно вообще избавить себя от необходимости что-то делать с угловыми стыками.

Выглядят такие соединения тоже красиво, а делать придется гораздо меньше. Но ровно соединенные элементы декора все равно выглядят более аккуратно и в целом смотрятся поинтереснее. Поэтому лучше немного потрудиться, но сделать все так, как делают настоящие мастера.

Устройство водостока для многоквартирного дома

Если течет ливневая канализация в многоквартирном доме, то необходимо обратиться в местную коммунальную службу, которая занимается устранением неполадок. Внутренний водосток представлен следующими компонентами:

• Технологическая воронка ливнеприемника (сложная конструкция).
• Трубные элементы — основные и отводные.
• Выпуск.

Попробуем подробно разобраться, как устроена ливневая канализация в многоэтажном доме. Согласно нормативным положениям, ни один дом не буден сдан в строй до тех пор, пока не будет оборудована ливневая система канализации и водоотведения. Для плоских крыш предусмотрена специальная воронка, которая отвечает за основной водосток. Конструкция воронки включает в себя следующие элементы:

• Фильтр для очистки от скопления засохших листьев.
• Фильтр воздушного типа.
• Прижимной тип фланца.
• Уплотнительное соединение.
• Конструкционная часть воронки.
• Трубный элемент.
• Термический кабель — термокабель.

Классификации водостоков

Согласно общепринятым правилам и нормативным положениям определено 2 основные классификации водостоков, это:

• Самотёчный вариант.
• Сифонный тип.

Основной принцип самотёчного варианта, это сбор и отвод сточной жидкости по желобам, с последующим отводом с уклоном в общую систему. В данном случае происходит лишь частичное заполнение жидкостью работающей системы. Такой вариант имеет невысокий КПД, из –за вероятности заполнения воздухом и водой внутри самой системы. Для того чтобы этот вариант эффективно работал, потребуется монтаж дополнительных труб и водоотводов, причём все комплекты должны иметь больший диаметр, для проведения общей работы всей ливневой системы многоквартирного дома.

Зная, что ливневая канализация в многоэтажном доме это полноценный инженерный комплекс системы водоотведения, многие по праву считают, что сифонный тип будет рациональным и правильным во многих отношениях. Вода в данном случае заполняет полностью систему, создавая своеобразный столб воды. В этой системе задействовано несколько основных компонентов, в частности комплексные элементы приёмников, которые в итоге должны соединяться в горизонтальную часть водосточной системы.  Переход в вертикальное положение осуществляется при использовании специального колена. Многие эксперты считают, что сифонный вариант является оптимальным по многим показателям, при этом при обустройстве такого варианты осуществляются минимальные затраты на расходные материалы.

Особенности сифонной системы

Учитывая популярность сифонного варианта системы водостока, следует отметить, что тот, кто обслуживает ливневую канализацию в многоэтажном доме при эксплуатации и ремонте учитывают следующие факторы и компоненты:

• Климатические характеристики местности.
• Количество выпадающих осадков по сезонам.
• Типовое исполнение кровли.
• Характеристики и параметры постройки здания.
• Какие показатели имеет обратный напор воды.
• Обязательное наличие теплоизоляционного материала, а в некоторых случаях электроподогрев.
• Для снижения шумного режима, необходимо использовать шумоизоляцию специального типа.

Особенности монтажа ливнёвки в многоквартирном доме

Учитывая то, что в разных регионах страны и земного шара климатические условия имеют разные по значениям и параметрам характеристики, при обустройстве инженерной коммуникации производят подробный расчет всех основных и вспомогательных параметров.  Главный параметр, это создание условного наклона, который не зависит от климатических и природных факторов. В любом случае, для холодных регионов предусмотрены различные варианты строительства крыш — инверсионные и классические. Для обоих вариантов необходимо выполнять следующие требования по монтажу:

• Разуклонку для стяжки и плит перекрытия делают с незначительным уклоном, который составляет не более 1-2%.
• На скатных крышах имеется парапет, к которому крепятся желоба, куда стекается первоначально жидкость, после этого она попадает во внутренний коллектор водоотвода.
• Допускается изготовление разуклонки по методу «конверта». В данном случае воронка становится своеобразным независимым объектом водораздела.

Правильное типовое решение для обустройства ливнёвки в многоквартирном доме разрабатывают с учетом основной конструкции дома. В проектных документациях имеется необходимые значения и расчёты, которые предусматривают строительство соответствующего типа крыши в сочетании с общей инженерной системой водоотведения.

ПОДПИСКА

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Устройство и предназначение

Система отливов дождевой и талой воды представляет собой совокупность элементов, позволяющих сначала собрать, а потом вывести избыток влаги в специально предназначенное для нее место – канализацию, емкость для стоков и т. д. Система не дает воде стекать по стенам дома и портить отделочные, да и основные элементы строения. Если вода не будет отводиться с кровли систематизировано, то со временем не только уничтожит красоту стен строения, но и, проникая в места стыков стен и крыши, постепенно разрушит само здание.

Монтаж водосточной системы

Система отлива состоит из желобов, закрепленных вдоль карниза кровли, которые отвечают за сбор жидкости с кровельного покрытия. Далее собранная вода поступает через воронки в вертикально расположенные трубы, ведущие к местам сбора воды – канализации, емкостям и т. д.

Элементы наружного водостока

Сливы для дождевой воды

Отливы могут быть изготовлены из нескольких материалов. Каждый их них имеет свои недостатки и достоинства.

Таблица. Материалы, используемые для изготовления отливов.

Материал
Краткая характеристика

Медь

Это самый надежный, прочный, долговечный, но и самый дорогой вариант отливов. Изготавливаются такие отливы из оксидированной меди, которая не только выглядит красиво, но и не подвержена негативному влиянию со стороны погодных условий

К недостаткам таких отливов можно отнести немалый вес конструкции, который важно учитывать при проектировании крыши и стен строения. Также не стоит такие отливы устанавливать на зданиях, находящихся долгое время без присмотра (например, сезонных дачах).

Алюминий

Алюминий – тоже может использоваться для создания отливов

Система отличается небольшим весом, не утяжеляет строение, не дает дополнительной нагрузки на фундамент. К сожалению, алюминий склонен к окислению и может быть использован лишь в случае, если будет обработан специальными составами, защищающими его от внешних негативных воздействий.

Сталь

Довольно часто используются для создания водоотводящей системы стальные отливы. Они прочные, долговечные, но так же, как и алюминий, склонны к разрушению, а именно – боятся коррозии. Да и вес у них, хоть и меньше, чем у медных систем, но все-таки весьма значителен. И нагрузку, которую будет испытывать строение, важно учитывать еще на этапе проектирования.

Пластмасса

Сейчас именно пластиковые отливы используются чаще всего, так как они имеют длительный срок службы, легкие, доступные по стоимости. Они практически не оказывают давления на строение, не боятся воды, но достаточно хрупки, потому система креплений должна быть продуманной и надежной. Еще одно их достоинство – возможность выбрать отливы абсолютно любого цвета, которые идеально подойдут для стилистики и цветовой гаммы здания.

Водостоки пластиковые для крыши

Схема расположения стоков для различных видов кровли

Водоотмет – что это и когда он нужен

Водоотмет – изогнутый под 45 градусов элемент с обжимным кольцом для крепления к трубе в верхней части и ребром жесткости в нижней, устанавливаемый в нижнюю часть водосточного стояка.

Посмотреть образцы в каталоге и оформить заказ на водоотметы, другие элементы водосточной системы из высококачественной стали с антикоррозийным покрытием можно на https://sf-market.ru/. Здесь же можно оставить заявку на поставку кровельных профилированных листов, металллочерепицы производства ведущих российских компаний.

Водоотметы, как и желоба бывают круглого или квадратного сечения. Первые проще монтировать за счет замкового крепления. По форме отметы разных производителей примерно одинаковы, разница только в ширине ребер жесткости и их расположении.

Бывают еще элементы с гладкой поверхностью – в этом случае жесткость достигается за счет повышенной толщины металла (среднее значение 0,55-0,7 мм) и небольшого размера самого водоотмета.

Отметы круглого сечения со срезанной нижней частью трубы обычно ставят на водосточные стояки на многоэтажных зданиях. Они более устойчивы к разрывам, связанным с расширением металла в результате замерзания воды во время резких перепадов температуры.

Разновидности водостоков

Различают внутренние и наружные водостоки. Внутренние используются в зданиях с плоской кровлей. Все типы скатных крыш оборудуются внешней водосточной системой. Площадь кровли, несущая способность фундамента, назначение здания и его этажность влияют на выбор материала отлива водосточной трубы. Промышленность выпускает металлические и пластиковые системы, которые состоят из основных элементов:

• Желоба служат для приема талой и дождевой воды по периметру свеса крыши.
• Соединители предназначены для стыковки желобов по горизонтали.
• Внешние и внутренние угловые элементы необходимы для монтажа отлива в углах здания.
• Воронка служит переходным элементом между горизонтальной и вертикальной частями водосточной системы.
• Заглушки для желоба применяются для предотвращения слива воды по краям.
• Кронштейны являются крепежным элементом для навешивания водосточной системы в подкровельном пространстве и крепления трубы к фасаду здания.
• Труба — вертикальная часть водостока. Предназначена для приема воды из желоба и спуска жидкости вниз.
• Отвод водосточной трубы, или колено служит для изменения направления трубы. Деталь применяется при обводе выступающих частей фасада. Существуют колена с гофрированным, или фиксированным углом изгиба. Наиболее распространены углы в 45, 60 и 90 градусов.
• Отмет водосточной трубы — разновидность колена, предназначен для удаления воды от цоколя.
• Защитные элементы. Сетка для желоба и колпачок для воронки препятствуют попаданию листьев и другого мусора в систему, предотвращая ее засорение.

Металлическая система достаточно шумная, но более долговечная, чем пластиковая

Система водоотвода должна отвечать следующим требованиям:

• механическая прочность;
• химическая стойкость;
• малый вес;
• низкая стоимость;
• простота монтажа.

Металлические отливы водосточных труб, вне зависимости от состава сплава, имеют общий недостаток – высокий уровень шума.

• Водоотводы из оцинкованной стали не подвержены коррозии, имеют относительно легкий вес и невысокую стоимость.
• Пурал, или оцинковка, покрытая полимером, завоевывает популярность в связи с возможностью выбора цвета покрытия. Изделия из пурала обладают высокой химической стойкостью. При транспортировке и монтаже нужно соблюдать аккуратность, т.к. полимерное покрытие достаточно хрупкое. Повреждение защитного слоя способствует образованию очагов ржавчины.
• Алюминиевые отливы промышленного производства покрыты лаком или стойкой краской. Обладают достаточной стойкостью к негативным природным воздействиям. Элементы соединяются заклепками с использованием герметика. Можно сэкономить, собрав водоотвод из листов металла, изгибая их по месту монтажа.
• Медные водостоки красивые, долговечные и дорогостоящие.
• Титан-цинковые желоба считаются самыми долговечными, срок их службы превышает 150 лет. Из-за чрезвычайно высокой цены не нашли применения в массовом строительстве.
