Какой порядок установки переносных заземлений принят правилами конструктивные особенности

Установка заземлений в электроустановках подстанций и в распределительных устройствах

4.6.1. В электроустановках выше 1000 В заземлятся должны токоведущие части всех фаз (полюсов) отключенного для работ участка со всех сторон, откуда может быть подано напряжение, за исключением отключенных для работ сборных шин, на которые достаточно установить одно заземление.

Пи работах на отключенном линейном разъединителе на провода спусков со стороны ВЛ, независимо от наличия заземляющих ножей, должно быть установлено дополнительное заземление, не нарушаемое во время выполнения операций с разъединителем.

4.6.2. Заземленные токоведущие части должны быть отделены от токоведущих частей, находящихся под напряжением, видимым разрывом (выключенными выключателями, разъединителями, отделителями или выключателями нагрузки, снятыми предохранителями, демонтированными шинами или проводами).

Непосредственно на рабочем месте заземление дополнительно устанавливается в тех случаях, когда эти части могут оказаться под наведенным напряжением (потенциалом), могущим вызвать поражение током, или на них может быть подано напряжение выше 42 В переменного и 110 В постоянного тока от постороннего источника.

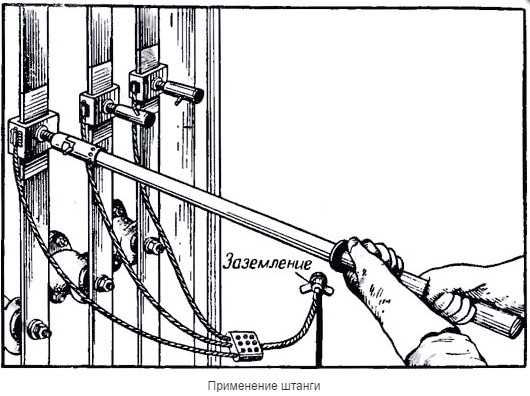

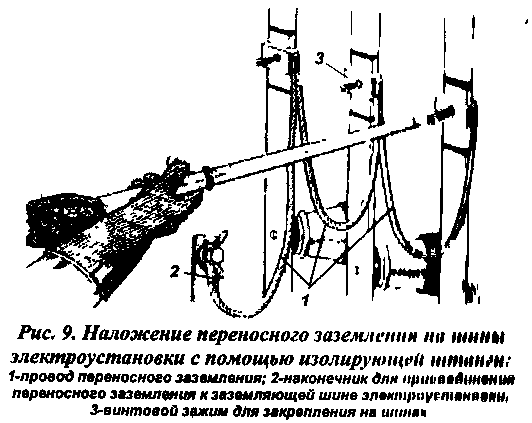

4.6.3. В ЗРУ переносные заземления устанавливаются на токоведущие части в предназначенных для этого местах. Эти места очищаются от краски и окаймляются черными полосами.

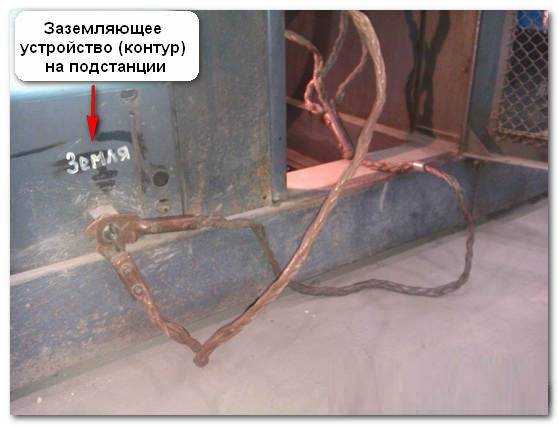

В ЗРУ и ОРУ места присоединения переносных заземлений к магистралям заземлений или к заземленным конструкциям должны быть очищены от краски и приспособлены для закрепления.

Список таких электроустановок определяется и утверждается лицом, ответственным за электрохозяйство.

4.6.6. При работах в РУ устанавливать заземление на противоположных концах линий, питающих данное РУ, не требуется, кроме случаев, когда при производстве работ необходимо снимать заземление с вводов линий.

4.6.7. В электроустановках до 1000 В при работах на сборных шинах РУ, щитов, сборок напряжение с шин должно быть снято и шины (за исключением шин, выполненных изолированным проводом) должны быть заземленными. Необходимость и возможность установления заземления на присоединение этих РУ, щитов, сборок и подключенного к ним оборудования определяет лицо, выдающее наряд (распоряжение).

4.6.8. В электроустановках напряжением до 1000 В все операции с установке и снятию заземлений разрешается выполнять одному работнику с группой III из оперативных или оперативно-ремонтных работников.

Установка переносных заземлений в этом случае производится с земли при условии применения специальной изолирующей штанги, которой можно не только устанавливать, но и закреплять эти заземления.

— включать заземляющие ножи разрешается одному лицу с группой IV из оперативных или оперативно-ремонтных работников;

— устанавливать и снимать переносные заземления должны два работника из оперативных или оперативно-ремонтных работников с группами IV и III. Второй работник с группой III может быть из числа ремонтных работников, при этом он должен пройти инструктаж и быть ознакомлен со схемой электроустановки;

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Переносное заземление: назначение, устройство и применение. Снимать эти переносные заземления разрешается по указанию производителя работ два члена бригады, имеющие группу III по электробезопасности. Спрашивайте, я на связи!

Защитное заземление в электроустановках (назначение, принцип действия, устройство, нормирование)

Заземление электроустановки — преднамеренное электрическое соединение ее корпуса с заземляющим устройством.

Заземление электроустановок бывает двух типов: защитное заземление и зануление, которые имеют одно и тоже назначение – защитить человека от поражения электрическим током, если он прикоснулся к корпусу элекроустановки или других ее частей, которые оказались под напряжением.

Защитное заземление – преднамеренное электрическое соединение части электроустановки с заземляющим устройством с целью обеспечения электробезопасности. Предназначено для защиты человека от прикосновения к корпусу электроустаноувки или других ее частей, оказавшихся под напряжением. Чем ниже сопротивление заземляющего устройства, тем лучше. Чтобы воспользоваться преимуществами заземления, надо купить розетки с заземляющим контактом.

В случае возникновения пробоя изоляции между фазой и корпусом электроустановки корпус ее может оказаться под напряжением. Если к корпусу в это время прикоснулся человек – ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением. Защитное заземление состоит из заземлителя и заземляющих проводников.

Есть два вида заземлителей– естественные и искусственные.

К естественным заземлителям относятся металлические конструкции зданий, надежно соединенные с землей.

В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединенных друг с другом стальными полосами или приваренной проволокой.

В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами.

Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы.

Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество исскуственных заземлителей.

Обозначения системы заземления

Системы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников.

Первая буква в обозначении системы заземления определяет характер заземления источника питания:

T — непосредственное соединения нейтрали источника питания с землёй.

I — все токоведущие части изолированы от земли.

Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания:

T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй.

N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников: C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.

S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками.

Для предупреждения несчастных случаев от поражения электрическим током необходимо контролировать состояние изоляции проводов электроустановок.

Состояние изоляции проводов проверяют в новых установках, после реконструкции, модернизации, длительного перерыва в работе.

Профилактический контроль изоляции проводов проводят не реже 1 раза в 3 года.

Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами.

Сопротивление изоляции должно быть не меньше 0,5 Мом

Заземление линий электропередач на столбах

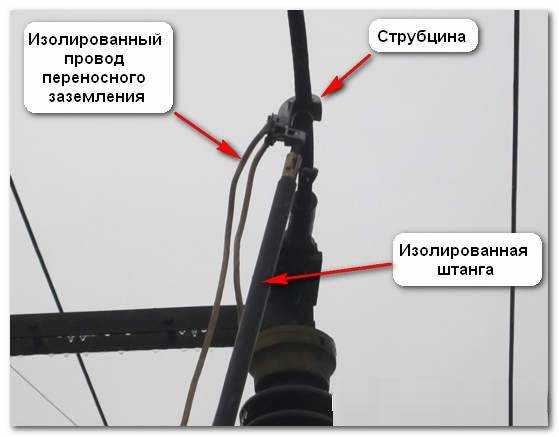

Переносное заземление, предназначенное для ЛЭП, отличается от «наземных» вариантов наличием длинных изолированных штанг. Кроме того, на рабочих концах установлены не винтовые зажимы, а захватные крюки с фиксаторами.

Поскольку такие работы, проводятся как правило в поле, где нет штатного защитного заземления, применяются переносные заземлители. Они обычно входят в комплект.

Учитывая отсутствие винтовых зажимов, и, как следствие, менее надежный контакт с токонесущим проводом, устанавливаются дублирующие заземления: по 2–3 комплекта на один высоковольтный провод.

Монтаж производится с земли: то есть оператор стоит на грунте, а не устанавливает заземление со столба.

Штанговые переносные заземления для ЛЭП выполняются однофазными. Для соединения заземленных проводов между собой, линии соединяются на грунте, в точке соединения с переносным заземлителем.

Правила испытаний средств защиты в электроустановках

Средства защиты от поражения электрическим током

Есть методика проверки, утвержденная государственными и отраслевыми документами . Порядок проведения:

1. Механические испытания должны выполняться раньше, чем электрические.
2. Все испытательные работы проводят сотрудники, прошедшие предварительное обучение и аттестацию. Несоблюдение этого требования считается грубым нарушением и влечёт за собой административную ответственность.
3. Защитные средства перед проверкой должны тщательно осматриваться для выявления отметки изготовителя. Комплектность должна быть полной. Изолирующие поверхности проверяются на отсутствие каких-либо механических повреждений.
4. Электрические испытания необходимо выполнять переменным током. Должен соблюдаться температурный режим (от плюс 25 до минус 15 °C).
5. Токи протекания через изоляцию и указатели напряжения до 1000 В нормируются.
6. После электрической проверки и замеров параметров защитные средства, изготовленные из твердых материалов, проверяются путём ощупывания для обнаружения наличия или отсутствия местных нагревов.
7. При пробое или обнаружении разрядов по поверхности, превышении норм значений тока через проверяемое средство, нагревах, изделие забраковывается.

Важно! Запрещается применение изделия с выявленными при испытаниях повреждениями или дефектами. Изделие, применяемые для электробезопасности, необходимо проштамповать. В маркировку штампа должны входить название изделия, изготовитель, дата изготовления, срок периодического испытания

В маркировку штампа должны входить название изделия, изготовитель, дата изготовления, срок периодического испытания

Изделие, применяемые для электробезопасности, необходимо проштамповать. В маркировку штампа должны входить название изделия, изготовитель, дата изготовления, срок периодического испытания.

При отсутствии штампа или после истечении срока действия поверки применить защитное средство нельзя. Использование таких средств будет считаться нарушением правил техники безопасности с риском для здоровья.

Регулировка искрового промежутка.

Перед установкой в цепь заземления опоры новые искровые промежутки регулируют, а искровые промежутки, бывшие в употреблении, ремонтируют. При ремонте их очищают от грязи, регулируют или заменяют изолирующую прокладку. Для проверки искрового промежутка собирают схему, как показано на рисунке. Вращают ручку мегаомметра и наблюдают за стрелкой вольтметра. При исправном искровом промежутке стрелка вольтметра переместится в сторону увеличения напряжения до пробоя искрового промежутка. Максимальное отклонение стрелки вольтметра соответствует пробивному напряжению искрового промежутка, которое должно быть от 800 до 1200 В.

Устройство

Переносное заземление является довольно простым приспособлением. Оно состоит из провода заземления, проводов, с помощью которых «коротится» фаза, и зажимных контактов, которыми выполняется крепление к заземляющей клемме и фазным проводам. Провода берутся медные многожильные большого сечения. Они могут быть как оголенными, так и в прозрачной изоляции для обеспечения осмотра и визуального контроля над их состоянием. Этими проводами соединяют между собой все зажимные контакты.

Соединение выполняется в обязательном порядке только сваркой или прессовкой. Обычная пайка недопустима, так как при протекании через переносное заземление больших токов происходит разогревание всех его элементов, и пайка может потечь. В результате нарушится контакт, что приведет к ситуации опасной для жизни ремонтного персонала.

Струбцина имеет специальное ушко, облегающее процесс по закреплению, и выполнена таким образом, чтобы можно было использовать специальную штангу. Эта штанга необходима для работы с теми токопроводящими конструкциями, до которых сложно дотянуться, с воздушными линиями электропередачи, при работе с механических подъемников, лестниц и тому подобного. Кроме струбцин могут использоваться пружинные зажимы. Образцами таких устройств являются ПЗРУ-1М, комплектуемое вытяжными штангами, ЗПЛ-10, рассчитанное для работы с сетями от 10 кВ, ЗПП-500, где цифры указывают, что устройство рассчитано на номинальное напряжение 500 кВ.

В некоторых случаях в комплект устройства может входить бур, которым выполнятся заземления. Он может понадобиться при использовании в полевых условиях. На зажимных контактах в обязательном порядке указывается сечение провода и величина рабочего напряжения, для работы с которым рассчитано устройство и заводской номер изготовителя.

Такое заземление имеет два вида исполнения: однофазное и трехфазное. Однофазное заземление переносного типа — самое простое и представляет собой два зажимных контакта соединенных общим заземляющим проводом. Может комплектоваться штангой или просто иметь ручки из диэлектрического материала.

Трехфазное исполнение имеет уже три зажимных контакта для каждой фазы с закорачивающими проводами и общим заземляющим проводом, идущим к земляному зажимному контакту.

Для работы на трехфазных воздушных ЛЭП напряжением выше 330 кВ использование трехфазных устройств является нецелесообразным. Это объясняется тем, что расстояние между фазовыми проводами в этом случае довольно большое. Поэтому вся конструкциями получилась бы слишком тяжелой, громоздкой и не приспособленной для работы. В таких случаях используют три однофазных устройства.

Модульное заземление

Из чего изготавливают

Основным материалом для создания переносного заземления является медь и алюминий. Алюминий встречается достаточно редко, так как не всегда может выдержать высокую нагрузку, и стоит дороже. Чаще всего токопроводящая часть делается из медных проводов. Сам провод не всегда оснащается изоляцией. Изолированный проводник имеет прозрачную оболочку. При испытаниях проверяют этот момент, поскольку изоляция может помешать обнаружить разрыв жил провода.

Для того чтобы устройство можно было закрепить к электроприбору, на конце каждого провода имеются специальные струбцины. Зажимы такой конструкции позволяют надежно зафиксировать изоляцию.

Для того чтобы можно было закрепить с помощью струбцин заземление, нужна изолирующая штанга и специальное ушко на струбцине. Возможно применение и другой конструкции с барашком, но встречается она значительно реже.

Провода никогда не должны соединяться на скрутках. Для надежного контакта между ними и зажимами соединение выполняется при помощи опрессовки, сварки или болтовых соединений.

Внимание! Нельзя паять провода, предназначенные для заземления

Важность сроков применения

Любые предметы имеют свои сроки эксплуатации, например, для переносного заземления они составляют не более 8 лет, согласно требованиям ГОСТ.
Необходимость соблюдения сроков испытания переносных заземлений объясняется достаточно просто. Если не придерживаться их, возрастет риск опасности при работах. Оборудование должно находиться в исправном состоянии, что необходимо регулярно проверять.

При неисправности переносных конструкций, их заменяют. Соблюдение эксплуатационных сроков помогает избежать многих проблем, которые могут быть связаны с обветшалостью конструкций. Замену производят, если в результате испытаний обнаружено, что оборвано более 5% жил, или провода расплавлены, нарушена прочность контактов.

Требования стандартов

Проверку переносных заземлений нужно проводить регулярно, однако сроки ее регламентированы нормативами. Стандарты настаивают на частоте испытаний не реже чем один раз в полгода. Кроме этого, ГОСТ требует проводить внешний осмотр переносных заземлений еще как минимум два раза в этот же временной период. Исследования проводят чаще, если заземление применяется для медицинских приборов, аппаратов, использующихся для восстановления здоровья, проведения специальной терапии.

Те же требования предъявляются к другим устройствам, влияющим на функционирование человеческого организма или используемых длительное время.
Относится это правило и к источникам повышенной опасности. Если планируется перенос заземления на другой прибор и подключение к новому контуру, испытания переносных заземлений нужно будет проводить снова. При перемещении заземления сроки исчисляются заново. Исключением является только общий эксплуатационный срок.

При применении системы с глухозаземленной нейтралью проверяют не только ее, но и цепь «фаза-ноль».

Обзор марок кабеля для заземления

Марка кабеля заземления выбирается в зависимости от типа заземления: стационарное или нестационарное. К стационарному, установленному постоянно заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире, неподвижное электрооборудование и т.д. При стационарном заземлении допустимо использовать медные трехжильные провода ВВГ , NYM , имеющие заземляющую желто-зеленую жилу. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции изоляции заземляющей жилы, в качестве которой идет средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или ремонте линии.

ПВ6-3

При нестационарном (переносном) заземлении лучше использовать гибкие провода для заземления типа , МГКзВ, ПВ-3. Переносные заземления необходимы для защиты во время работы на отключенных участках электрических сетей для предотвращения случайной подачи напряжения на линию или возникновения наведенного напряжения. Кабели для заземления переносного типа обладают повышенной гибкостью и дольше служат.

Купить кабель для заземления

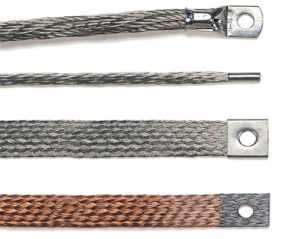

Конструктивно кабели для заземления и представляют собой многопроволочные медные жил, изолированные прозрачным ПВХ пластикатом.

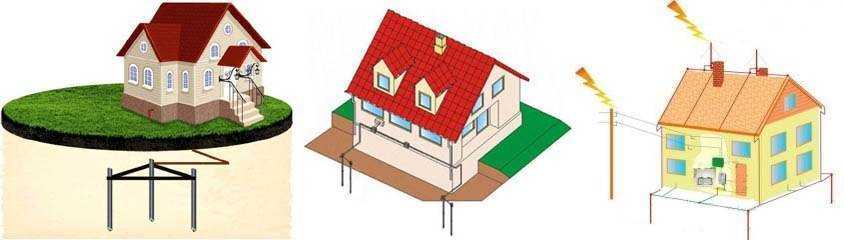

Правильно обустроенная система заземления частного дома – это гарантия безопасности как самого строения и всего, что в нем находится, так и его жильцов. Создание контура заземления – вполне простая работа. Справиться с ее выполнением можно самостоятельно.

Существует защитное и рабочее заземление. Главное предназначение защитного заземления – обеспечение надежной защиты жильцов от поражения электротоком, а электрической техники – от поломки при разного рода сбоях в сети. Если система включает в себя молниеотвод, наличие которого крайне желательно в частных домовладениях, заземление будет защищать и от поражения молнией.

Рабочее же заземление отвечает преимущественно за защиту электроприборов от поломки при разного рода чрезвычайных ситуациях. В частном строительстве оно активируется исключительно при возникновении сбоев.

Для большинства предметов домашней бытовой техники и электроники достаточно обыкновенного заземления посредством современной евророзетки. Однако кое-что рекомендуется заземлять «наглухо», а именно:

• стиральную машинку. Такая техника имеет серьезную электрическую емкость. В условиях повышенной влажности машинка может относительно безопасно, но все равно неприятно «щипаться»;
• микроволновку. Главным рабочим органом микроволновых печей являются высокомощные магнетроны. Если в розетке произойдет сбой, микроволновка начнет «сифонить» на крайне неблагоприятном для человека уровне. Задние панели многих СВЧ печек оснащаются специальной клеммой для отдельного заземлителя;
• электрические духовки, индукционные плиты (современные встраиваемые варочные поверхности). Особенности конструкции этих изделий таковы, что вероятность пробоя остается на довольно высоком уровне, поэтому отдельное заземление лишним определенно не будет;
• персональный компьютер. Попытки производителей сделать компьютерные блоки питания максимально компактными привели к тому, что уровень нормальной рабочей утечки упомянутых агрегатов находится на уровне стильной машины, а то и выше. Подобные воздействия крайне негативно отражаются на производительнос ти и состоянии элементов компьютера. Подключить глухое заземление можно к любому крепежному винту на задней части системного блока.

Периодичность осмотра

У любого электрического оборудования есть свои сроки эксплуатации. Для такого защитного устройства данный показатель равен 8 годам. Эти рамки обосновываются риском для жизнедеятельности рабочих. При проверке защитные конструкции должны быть в рабочем состоянии.

Согласно регламентных работ, существуют сроки проверки заземляющего оборудования. Количество проверок должно составлять один раз в 6 месяцев. Кроме этого, производиться внешний осмотр как минимум два раза за этот период.

Если данные конструкции обеспечивают заземления приборов медицинского направления, связанные с жизнедеятельностью человека, такие проверки проводятся чаще.

Также если заземление переноситься на другое устройство, то осмотр и проверку нужно будет делать заново. Сроки проверки также изменяются и исчисляются с момента новой установки.

Процесс установки и снятия

Установка этого устройства обязательно должна проводиться на обесточенный участок токоведущих шин. Перед установкой системы с помощью указателя проверьте наличие напряжения на токоведущих шинах. Если вы убедитесь в том, что ток будет отсутствовать, тогда можно выполнять установку переносного заземления. Сначала вам необходимо будет закрепить зажимы на нулевую шину или заземленную конструкцию. После этого установка должна будет выполняться на фазных шинах. На картинке ниже вы можете увидеть, как решить подобную проблему.

Если участок, где проводятся работы делится коммутационными аппаратами, тогда заземление необходимо будет наложить с двух сторон от места проведения работ. Благодаря этому можно будет исключить наводку напряжения от рядом пролегающих токоведущих шин.

Установка переносного заземления должна проводиться с земли или пола. Подъем устройства на еще не проверенное оборудование запрещается. Снятие переносного заземления должно происходить в обратном порядке. Сначала необходимо будет снять зажимы с токоведущих шин, а потом снять проводник с заземленного элемента или нулевой шины. Снимать переносное заземление необходимо только с помощью изолированной штанги или других защитных средств. После снятия перемычек дотрагиваться к шинам запрещено. На видео ниже вы сможете изучить, как правильно установить переносное заземление:

Это вся информация, которую мы хотели представить вашему вниманию о том, как установить переносное заземление и какие требования будут предъявляться во время его установки. Мы надеемся, что эта информация была полезной.

Устройство и типы контуров

Расчет заземления

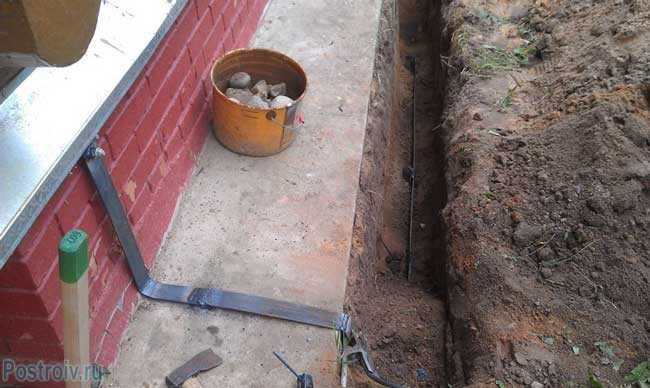

Стандартный контур заземления изготавливается не только в виде оптимального для большинства условий треугольника; он может иметь форму линии, прямоугольника, угла или даже дуги (овала). При рассмотрении каждой из этих конструкций с точки зрения их сопротивления необходимо отметить следующее:

• Основой конструкции являются забиваемые в землю штыри или стержни;
• Между собой они соединяются нарезанными по длине металлическими полосами (так называемой «металлосвязью»);
• К одному из штырей или к полоске металла приваривается медная шина, прокладываемая в отдельной канавке, как это изображено на приведённом ниже рисунке.

Прокладка шины до конструкции КЗ

Выбор треугольника в качестве основного вида заземлителя объясняется тем, что в этом случае удаётся получить максимальную зону рассеивания при небольшой занимаемой площади. Материальные затраты на такую конструкцию минимальны, а величина сопротивления растеканию в грунте при правильном её обустройстве соответствует нормативам.

Расстояние между штырями треугольного контура обычно выбирается равным длине, а максимальное удаление одного от другого может быть вдвое больше. Так, если штыри заглубляются в землю на 250 сантиметров, оно может достигать 5-ти метров. Лишь при соблюдении этих условий удаётся получить оптимальные характеристики зарытого в землю сооружения.

Линейный контур представляет собой цепочку штырей, вбитых в землю с определённым шагом, равным примерно 5-10 метров (смотрите рисунок далее по тексту).

Линейный распределённый контур

В отдельных случаях, зависящих от условий местности, конструкция сооружается в виде полукруга; при этом штыри располагаются на том же удалении один от другого. В таком распределённом устройстве сопротивление должно быть минимальным именно в точках соприкосновения прутьев с грунтом. Для достижения требуемого показателя Rз штырей забивается как можно больше.

Все остальные типы конструкций являются модификациями описанных выше заземлителей, а предъявляемые к ним требования по сопротивлению стекания являются производными от уже рассмотренных.

Периодичность проверки

Для проверки текущего состояния ЗУ согласно требованиям ПУЭ проводятся периодические испытания заземляющих контуров. Они позволяют убедиться в соответствии их параметров (сопротивления стеканию тока, в частности) установленным нормативам.

В ПУЭ также оговаривается, что периодичность проверки (испытаний) действующих систем зависит от класса самого проводимого обследования. Так, визуальные осмотры заземляющих конструкций должны проводиться не реже одного раз в полгода. Если та же процедура сопровождается выборочным вскрытием почвы в вызывающих подозрения местах – проверки проводятся не реже раза в 12 лет. Нормы и сроки проверок для различных конструкций заземляющих устройств могут несколько отличаться от рассмотренных показателей (смотрите монографию Р. Н. Карякина под тем же названием).

В заключение отметим, что после ознакомления с предложенным материалом заинтересованный пользователь сможет четко представить себе, для чего нужно заземление и как оно обустраивается. Знание всех тонкостей этого вопроса поможет ему уберечь себя и своих близких от опасности поражения электрическим током. Кроме того, умение разбираться в них обеспечит сохранность эксплуатируемого на объекте электрооборудования.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла38Не помогла6

Требования и порядок установки переносных заземлений

Земля в электропроводке играет важную роль. Она обеспечивает безопасность человека от поражения электрическим током в случае короткого замыкания и других аварийных ситуаций. Заземление обязательно должно быть по современным требованиям ПУЭ (правила устройства электроустановок). При проведении ремонтных работ может потребоваться отсоединение рабочей заземляющей шины, поэтому приходится ставить переносное заземление. Чтобы правильно и безопасно все сделать, нужно понимать, в какой последовательности необходимо выполнять установку переносного заземления. Для этого следует пользоваться рекомендациями и правилами по установке.

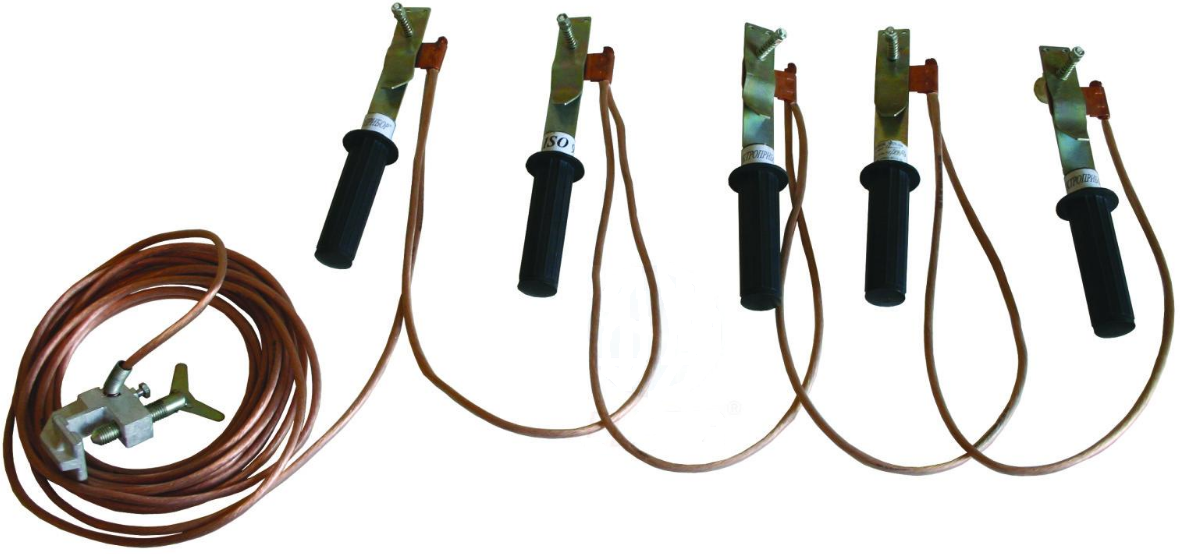

Устройство переносного заземления

Элементами переносных заземлений являются: проводники для заземления и закорачивания между токоведущими частями различных фаз электрических установок, зажимы для присоединения проводников к токоведущим частям и к заземляющему контуру, а также изолирующие штанги .

Для изготовления заземляющих и закорачивающих проводников используется многожильный гибкий голый провод из меди. Своевременно обнаруживать повреждение жил проводника, уменьшающего его расчетное сечение и приводящего к пережиганию током короткого замыкания, можно только с использованием неизолированных проводов для заземляющих проводников.

Промокоды со скидками на светильники

Допускается размещать медный проводник в прозрачную оболочку или ПВХ пластика. Размещение провода в прозрачной оболочке гибкой формы позволит защитить его жилы от повреждений механического характера.

Конструкция зажимов, с помощью которых закорачивающие провода ПЗ подключаются к шинам должна быть такой, чтобы при протекании тока КЗ переносное заземление не могло быть сорвано с места присоединения никакими динамическими силами.

Чтобы защитить провода от возможного переламывания в местах присоединения их помещают в оболочку в форме пружин из гибкого стального провода.

Охрана труда при установке заземлений на ВЛ.

22.1. ВЛ напряжением выше 1000 В должны быть заземлены во всех РУ и у секционирующих коммутационных аппаратов, где отключена линия. Разрешается:

• ВЛ напряжением 35 кВ и выше с ответвлениями не заземлять на подстанциях, подключенных к этим ответвлениям, при условии, что ВЛ заземлена с двух сторон, а на этих подстанциях заземления установлены за отключенными линейными разъединителями;
• ВЛ напряжением 6 — 20 кВ заземлять только в одном РУ или у одного секционирующего аппарата либо на ближайшей к РУ или секционирующему аппарату опоре. В остальных РУ этого напряжения и у секционирующих аппаратов, где ВЛ отключена, разрешается ее не заземлять при условии, что на ВЛ будут установлены заземления между рабочим местом и этим РУ или секционирующими аппаратами. На ВЛ указанные заземления следует устанавливать на опорах, имеющих заземляющие устройства.

На ВЛ напряжением до 1000 В достаточно установить заземление только на рабочем месте.

22.2. Дополнительно к заземлениям, указанным в пункте 22.1 Правил, на рабочем месте каждой бригады должны быть заземлены провода всех фаз, а при необходимости и грозозащитные тросы.

22.3. При монтаже проводов в анкерном пролете, а также после соединения петель на анкерных опорах смонтированного участка ВЛ провода (тросы) должны быть заземлены на начальной анкерной опоре и на одной из конечных промежуточных опор (перед анкерной опорой конечной).

22.4. Не разрешается заземлять провода (тросы) на конечной анкерной опоре смонтированного анкерного пролета, а также смонтированного участка ВЛ во избежание перехода потенциала от грозовых разрядов и других перенапряжений с проводов (тросов) готового участка ВЛ на следующий, монтируемый, ее участок.

22.5. На ВЛ с расщепленными проводами разрешается в каждой фазе заземлять только один провод; при наличии изолирующих распорок заземлять требуется все провода фазы.

22.6. На одноцепных ВЛ заземление на рабочих местах необходимо устанавливать на опоре, на которой ведется работа, или на соседней. Разрешается установка заземлений с двух сторон участка ВЛ, на котором работает бригада, при условии, что расстояние между заземлениями не превышает 2 км.

22.7. При работах на изолированном от опоры молниезащитном тросе или на конструкции опоры, когда требуется приближение к этому тросу на расстояние менее 1 м, трос должен быть заземлен. Заземление нужно устанавливать в сторону пролета, в котором трос изолирован, или в пролете на месте проведения работ.

Отсоединять и присоединять заземляющий спуск к грозозащитному тросу, изолированному от земли, следует после предварительного заземления троса.

Если на этом тросе предусмотрена плавка гололеда, перед началом работы трос должен быть отключен и заземлен с тех сторон, откуда на него не исключена подача напряжения.

Переносное заземление – назначение и установка. Устройство переносного заземления
Для осуществления всех операций по установке и снятию переносных заземлений применяются диэлектрические перчатки.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

22. Охрана труда при установке заземлений на ВЛ. Ведь при этом лицо, которое устанавливает заземление, может оказаться в непосредственной близости к токоведущим частям, остающимся под напряжением. Спрашивайте, я на связи!

Защита электроприборов

Для обеспечения требуемого уровня защиты при работе с электрическими приборами различного типа возможны следующие защитные меры:

1. надежная защита открытых для общего доступа токоведущих частей;
2. усиление защитной изоляции методом ее наращивания;
3. ограничение доступности к корпусам оборудования.

Кроме того, для этих целей могут применяться пониженные напряжения (если это позволяют особенности конструкции).

Чтобы избежать нежелательных пробоев изоляции и попадания опасного напряжения на корпуса электроприборов используются следующие «классические» методы:

• Наличие защитного заземления.
• Система выравнивания потенциалов.
• Дополнительная (усиленная) изоляция токоведущих частей.

В отдельных случаях ограничение проявляется в том, что такие образцы электроаппаратуры не допускается эксплуатировать в особо опасных помещениях (влажных или с сильным запылением). Если наряду с заземлением применяются другие способы защиты работающих с приборами людей – они не должны взаимно исключать друг друга. Другими словами их действие не должно снижать эффективность уже имеющейся и работающей в этом месте защиты.

Применение элементов естественных заземлителей допускается только в ситуациях, когда исключена вероятность нанесения подземным конструкциям ощутимого ущерба, связанного с протеканием по ним аварийного тока.

Заземления для ВЛ

Переносное заземление для ВЛ предназначено для защиты работающих от поражения высоким напряжением путем заземления участка ВЛ от ошибочно поданного или наведенного напряжения от соседних линий. Заземления для ВЛ состоят из фазных струбцин или зажимов, закорачивающих/заземляющих гибких проводников, штанг заземлений изолирующих (изолирующих канатов), а также заземляющих струбцин. Для различных видов работ, заземления переносные могут выпускаться однофазными или трехфазными (для ВЛ 0,4 кВ – пятифазными), а также, в отдельных случаях, количество фаз может быть более 3-х.

На ВЛ применяются два основных типа заземлений – с цельной изолирующей штангой и составной штангой, состоящей из металлических токопроводящих звеньев и изолирующей части. Заземления для ВЛ с цельной изолирующей штангой универсальны и наиболее распространены. В основном применяются при работах с вышек и подъемников, а также при использовании когтей и лазов. Заземления с металлическими токопроводящими звеньями применяются на ВЛ высоких классов напряжения при работах с траверсы. В последнее время, такие заземления стали применяться на линиях 6-10 кВ для постановки с земли. Применение металлических токопроводящих звеньев вызвано необходимостью снижения веса заземления в целом при большой длине штанги. Объединение конструкционного и токопроводящего элемента заземления позволяет уменьшить весовую нагрузку на руки работающего до приемлемой величины. По этой причине, заземления для ВЛ с металлическими токопроводящими звеньями, как правило, выполняются однофазными.
