Медные трубы для кондиционера: размеры, таблица диаметров, необходимая длина

Свойства и характеристики медных трубок для кондиционеров

Для организации циркуляции между блоками сплит-системы необходимо использовать материал с высокой антикоррозийной стойкостью. Медь, как нельзя лучше, отвечает этому техническому требованию.

Ведь циркуляция в кондиционере организована так, что по трубкам проходит и хладон, и масла. Эти вещества не являются химически нейтральными. Также медные трубки взаимодействуют водой, которая содержит хлор. В этом случае, несмотря на то, что хлор выступает мощным окислителем, в результате реакции на медной трубке появляется защитный слой.

Он образуется на внутренней поверхности медных трубок, сразу после начала эксплуатации кондиционера. Прочный слой окислов толщиной до нескольких десятых миллиметра не позволяет известковому налету оседать на поверхности трубки, препятствует возникновению коррозийных процессов, защищает металл от разрушения.

Медные трубки хорошо работают в режиме «замерзание — разморозка». Их эксплуатационные качества при этом не изменяются. Твердые медные трубы без изменений выдерживают 2-ой цикл, а полутвердые и мягкие 3-ой цикл замораживания — размораживания.

Вышеперечисленные достоинства делают целесообразным использование медных труб и для магистралей с питьевой водой.

Прочность медной трубки, которую используют в производстве кондиционеров, варьирует в пределах 280-300 МПа. Температурный диапазон использования: -200ºC — +300 ºC. Значение коэффициента удлинения при разрыве изменяется от 12% до 15%.

Показатель теплового расширения меди мал (0,0168 мм/м²C). Он меньше, чем аналогичный показатель для пластика в 6-8 раз.

Кроме того, трубки из меди обладают высокой сопротивляемостью к гидродинамическим ударам и внутреннему давлению. Они долговечны.

Эти трубки не подвержены коррозии. Их можно легко монтировать в холодном и горячем состоянии, как вручную, так и с помощью специального инструмента.

Потребность в использовании этого материала растет пропорционально использованию новых альтернативных источников энергии. Они применяются для изготовления коллекторов, работающих на солнечной энергии, для построения теплотрасс и сопутствующих коммуникаций.

В сравнении с пластиковыми и алюминиево-пластиковыми, медные трубы обладают следующими достоинствами:

1. Трубы, изготовленные из экологического материала — меди, можно использовать в системах с питьевой водой.

2. Медь имеет свойство уничтожать вредные бактерии в воде для питья.

3. Медь можно использовать в процессе рециклинга (переработки отходов) необходимое количество раз без изменения ее свойств.

4. Свойства металла не изменяются при перепаде температур и давления.

5. Это материал с высокими антикоррозийными свойствами. Он мало подвержен воздействию кислорода, ультрафиолетового излучения и других агрессивных сред.

Для производства высококачественных медных трубок кондиционеров берут сплавы с минимальным процентом примесей. Процент меди в сплаве — 99,9%.

Исходя из физических характеристик, различают два вида трубок мягкие (отожженные) и жесткие (неотожженные).

Первые более пластичные. Изделие из них можно изогнуть под углом 90º. Вторые не гнуться. Для их монтажа используют соединительные элементы фитинги, представленные углами, тройниками, муфтами.

Производство медных трубок для сплит-систем кондиционеров ведется по ТУ 184450-106-181-2006. Химсостав металла, используемого для этого производства, отвечает мировым стандартам качества.

Алюминиевая труба для монтажа кондиционеров

Во время монтажа рекомендуется:

перед началом работы очистить инструменты, чтобы медь или другие металлы не привели к коррозии;
защищать от взаимодействия с окружающей средой места соединений;
зачищать кромку патрубка, чтобы избежать трещин во время развальцовки;
основательно уплотнять соединения двух металлов;
в местах соединений использовать термоусаживаемую муфту с клеевой прокладкой;
при установке снаружи использовать защиту термоусаживаемой муфты от внешней среды (краска, специальный короб).

Нельзя подвергать воздействию влаги, стекающей с медных или других металлических труб, а также хранить с другими металлическими изделиями, которые могут их загрязнять.

Советы по выбору

Рабочая среда в кондиционерах – фреон, в основе которого лежат фтороуглероды. При повреждении системы и попадании в воздух фреон реагирует с водой с образованием самой сильной кислоты – плавиковой, или фтороводородной. При непосредственном попадании фреона на кожу можно получить обморожение и химический ожог. Поэтому качество системы охлаждения для кондиционирования имеет первостепенное значение.

Вывод: покупать медные изделия следует только в строительных супермаркетах, с чеком и сертификатом. Самым лучшим качеством обладают изделия немецкого производства. Но и другие производители, в том числе отечественные, производят вполне качественные изделия. Разница – в цене. Так что выбор – за Вами.

Отожженную или неотожженную трубку выбрать – значения не имеет, обе достаточно прочны для применения в климатической технике. Но если Вы будете монтировать систему сами, лучше выбрать кондиционерную отожженную трубу – ее преимуществом является гибкость — можно купить заготовку нужной длины и согнуть в нужных местах, не придется соединять между собой короткие куски из хлыстов.

Флюс

Из-за специфического химического строения алюминия во время пайки у вас могут возникнуть трудности. Причина заключается в том, что алюминий является довольно активным металлом.

Это значит, что реагентами могут быть различные химические вещества. При взаимодействии этого цветного металла с кислородом, на поверхности изделия наблюдается образование очень тонкой и одновременно необычайно прочной оксидной пленки. Ввиду того, что свойства алюминия и его оксида полностью противоположны, следует полностью исключить образование данной пленки. Для этой цели вам и понадобится флюс.

С помощью этого вспомогательного материала с припоя и поверхности спаиваемого изделия удаляются окислы. Кроме того, флюс предотвращает их образование. Судя по отзывам, самой лучшей маркой является Ф-64 с 40% содержанием активного фтора. После работы спаиваемую поверхность нужно обязательно промыть. Флюс А-214 считается универсальным безотмывным средством с температурой плавления от 150 до 400 градусов. После работы его остатки легко удаляются обычной салфеткой, которую предварительно смачивают спиртом.

Использование медных труб для систем кондиционирования

Медная труба для кондиционеров является важным элементом при монтаже системы кондиционирования любого уровня сложности. Как правило, используется две медных трубы, имеющих различный диаметр: одна из них применяется для транспортировки фреона в жидком состоянии, а другая — в газообразном.

Медные трубы для кондиционеров

Медь – это пластичный материал, что устойчив к коррозии и отлично подходит для транспортировки фреона. Пайка и развальцовка меди производится достаточно легко, что еще более упрощает монтаж и соединение различных элементов в системе кондиционирования.

Преимущества монтажа кондиционеров с медными трубами

Медные трубы идеально подходят для систем кондиционирования воздуха и холодильных установок. К их главным достоинствам относятся:

Хорошая теплопроводность;
Гладкость поверхности внутри и снаружи;
Стойкость к коррозии;
Устойчивость к истиранию осадком;
Стойкость к изменению температур;
Герметичность;
Доступная стоимость.

Во время монтажа кондиционеров используются бесшовные медные трубы, что соединяются между собой с помощью специальных фитингов. Как правило, при продаже кондиционер поставляется в комплекте, состоящем из внутреннего и внешних блоков, а все остальное докупается отдельно в процессе монтажа. Именно между двумя блоками и размещаются медные трубки, транспортирующие хладагент по системе. Размеры медных труб имеют прямую зависимость от производительности устройства.

Медные трубы для систем кондиционирования

Чем больше диаметр трубок, тем больше производительность кондиционера.

Монтаж кондиционера с использованием медных комплектующих

Установка кондиционера в современных домах происходит следующим образом:

Выбор места расположения внешнего и внутреннего боков.
Бурение в стене отверстия, имеющее диаметр 40 мм, для прокладки трубок и кабелей.
Монтаж крепления внутреннего и внешнего блоков.
Прокладка медных труб, а также их изоляция.

Изоляция повышает эффективность работы кондиционера, предотвращает скапливание влаги внутри трубок.

Обрезка медных трубок труборезом и последующая развальцовка свободных концов. Обрезать медные трубы можно только специальным труборезом, поскольку обычные ножовка или болгарка могут спровоцировать попадание мелких частиц внутрь трубы и циркуляцию их по системе. Такие частички особенно опасны для капиллярных трубок, имеющих диаметр 0,4-0,8 мм.
Очистка краев среза.
Развальцовка концов труб для их соединения с внутренним блоком.

Развальцовка концов медных труб Развальцовка играет важную роль в надежности работы кондиционера. Правильно выполненная развальцовка защищает систему от протечек фреона.

В результате развальцовки получаются трубки с одетыми гайками.
Соединение трубок с внутренним блоком.
Вывод трубы наружу и соединение с внешним блоком.
Прокладывание трубки для слива конденсата.
Армирование кабеля специальным скотчем.
Вакуумирование системы специальным вакуумным насосом.
Отключение вакуумного насоса и подключение кондиционера к сети.
Проверка всех блоков и систем на предмет правильной работы.

Изоляция труб в системах кондиционирования

Изоляция трубным изолятором предотвращает потери тепла при работе кондиционера. Наилучшей эффективностью обладает изоляция из каучука, что благодаря высокой теплопроводности способствует надежной эксплуатации прибора. Также изоляция помогает снизить нагрузку на компрессор.

Изоляция каучуком требует дополнительной обмотки нейлоновой лентой, что защищает провод от воздействия солнца, а также от механических ударов. Эта лента играет важную роль и в случае ее отсутствия возможны неприятные последствия: изоляция может разрушиться, а компрессор выйти из строя.

Пайка элементов для соединения

Для того чтобы соединить между собой два трубных элемента используется пайка медно-фосфорным припоем

Очень важно, чтобы поверхность была абсолютно чистой, отсутствовали грязь, масло, краска и прочие загрязнения

Главное требование к паяному соединению для хладагентов – герметичность.

Процесс пайки происходит поэтапно:

Одну трубу вставляют в другую, углубляясь не мене чем на половину диаметра меньшей.
Соединение равномерно нагревают горелкой

Очень важно правильно рассчитать температуру обогрева, чтобы металл не начал плавиться и вступать в химические реакции с припоем.
Температура разогрева считается достаточной, если пруток твердого припоя плавится при контакте с трубками.

Горелка для пайки медных труб

Советы

Рассмотрим, как правильно разрезать медные трубы. Тут очень важны точность и аккуратность. Для этого, как говорилось выше, потребуется труборез: на самом его конце нужно установить трубу и медленно начать вращать в противоположную от хода сторону

В итоге угол среза не должен быть больше или меньше 90 градусов

Если для монтажа труб используется пайка, то очень важно соблюдать температурный режим при спаивании и обеспечивать достаточную вентиляцию помещения, так как пары кадмия и фтористые соединения, выделяемые при нагреве, могут быть опасны для здоровья! При использовании варианта соединения медных труб фитингами, самое главное – тщательно зачистить их края от заусенцев. В процессе затягивания гайки при монтаже обжимными фитингами, достаточно будет протянуть ее на 1-2 оборота от места начального упора

Для того чтобы трубопровод не замерзал или не перегревался (иными словами, для создания изоляции), его иногда помещают в специальный рукав, который сделан из полиэтилена или вспененного каучука. Это также повышает энергетическую эффективность конструкции.

О том, как произвести монтаж кондиционера, смотрите в видео ниже.

О материале

Медь — наиболее подходящий металл для изготовления трубок, по которым впоследствии будет циркулировать фреон

Медные трубы пластичны и при этом сохраняют свою прочность, что крайне важно. Ведь при прокладывании трассы трубки приходится изгибать

А еще меди не страшна коррозия и химический состав холодильного агента. Также стоит добавить, что у медных трубок небольшой вес и толщина стенки, при этом отличная теплопроводность. Словом, это идеальный материал для производства фреоновых труб.

Ниже полный список достоинств трубок, изготовленных из меди:

Долгий срок службы (до полувека!);

Разнообразие диаметров и в целом большая вариативность размеров;

Гибкость, благодаря которой процесс укладки трубы в трассу не отнимает много времени и сил;

Высокие показатели морозостойкости, труба не разрывается при замерзании и оттаивании;

Стойкость к образованию коррозии, к колебаниям температуры и к ультрафиолету;

Невысокая проницаемость для холодильного агента, через стенку трубы фреон не испаряется;

Выдерживает температуру до +100 градусов по Цельсию;

Медь экологична, трубки можно демонтировать и переплавить, чтобы затем повторно использовать на производстве других медных изделий;

В месте сгиба герметичность трубы остается неизменной, что крайне важно при прокладке фреоновой магистрали. Однако, даже у меди есть свои недостатки:

Однако, даже у меди есть свои недостатки:

Высокая стоимость;
При использовании труб с большим диаметром существуют ограничения по давлению;
Диапазон рабочих температур ограничен;
Более трудоемкий монтаж, по сравнению с трубами из пластика;
Меньше прочность, по сравнению с трубками из пластика или стали;
Из-за высокой пластичности на трубе могут образоваться заломы при неаккуратном монтаже.

Разновидности

Существует всего две разновидности медных труб:

Отожженные. Пластичные и гибкие, но менее прочные. Их проще изгибать и укладывать в трассу, но работу следует выполнять с особой аккуратностью;
Неотожженные. Прочнее отожженных, но менее пластичные. Из-за этого монтаж потребует больших временных затрат, но зато сохранится прочность труб.

Какой тип трубок выбрать? И тот, и другой одинаково хорошо подходит для использования с системой кондиционирования. Если вы планируете самостоятельно монтировать трассу, лучше выбрать отожженную трубку. Ее проще сгибать. Но будьте осторожны, не допустите образования заломов. Также отожженная трубка продается в бухте, можно сразу отмерить материал нужной длины и отрезать.

Но есть и другие характеристики, на которые следует обратить внимание. Давайте остановимся на них подробнее

Сечение. Чаще всего при укладке трассы используются трубки круглого сечения. В продаже есть материалы квадратного и прямоугольного сечения, но они крайне редко используются при монтаже кондиционеров.

Диаметр и толщина стенки. Рекомендуется использовать трубки диаметром 3/4, 1/4, 1/2, 3/8, 5/8 дюймов. Чтобы подобрать оптимальный диаметр труб для вашего кондиционера, загляните в его техпаспорт. Там указаны рекомендуемые диаметры и другая полезная информация. Оптимальная толщина стенки трубы — не менее 0.6 мм и не более 0.8 мм.

Дополнительные свойства. В последние годы на рынке появились новые разновидности труб, которые уже с завода покрыты теплоизоляционным материалом. Это очень удобно, поскольку не приходится дополнительно утеплять трубы. Также изнутри они могут покрываться покрытием, защищающим от коррозии, или состоять из нескольких слоев. Например, внутренний слой — медь, а наружный — сталь.

Мы рекомендуем покупать медные трубки для кондиционера только в крупных строительных магазинах, которые дорожат своей репутацией и могут нести ответственность за качество товара.

Что касается производителей, то впереди планеты всей как всегда оказалась Германия. Изделия, произведенные в этой стране, отличаются хорошим соотношением цены и качества. Если хотите сэкономить, купите отечественные трубы. Они неплохи, да и стоят существенно дешевле.

Ремонт холодильного контура

Чаще всего, трубки кондиционера требуют ремонта из-за утечек хладагента в системе. Ремонт трубопровода заключается в выявлении места утечки, вырезании протекающего участка трубы с последующим наращиванием трубопровода и его пайки.

После разрезания трубопровода концы его необходимо подготовить: один конец развальцевать при помощи вальцовочной насадки так, чтобы концы трубопровода можно было вставить друг в друга.
После чего поверхность внутренней трубки следует зачистить от патины при помощи мелкой наждачной бумаги или абразивной пасты и вставить друг в друга.
<[>Следующим этапом идет разогрев участка трубопровода на расстоянии 6-10 см от места соединения. Прогрев производится до такого состояния, пока припой не будет расплавляться при соприкосновении с местом стыка.
Залить припоем место соединения, равномерно распределив его по всему периметру стыка.

Монтаж и подключение фреоновой трассы кондиционера, в принципе можно сделать самостоятельно. От правильности монтажа и качества выполнения работ зависит долговечность вашей сплит-системы. Доверьте эту работу профессионалам.

Монтаж

Прокладка труб из меди имеет определенные нюансы, поэтому данную технологию можно разделить на следующие этапы:

разметка трассы;
штробление стен при необходимости;
непосредственно прокладка трассы.

А для того чтобы приступить к самому монтажу труб, нужно выполнить следующие действия.

Определить их размер, то есть длину. Расстояние между соединяемыми блоками кондиционера надо увеличить примерно на 0.5-1 м, тогда соединение будет проведено правильно.
Может произойти такое, что деталь оказалась больше или меньше нужной длины. В первом случае следует произвести нарезку трубы специальным инструментом (труборезом). Он позволяет получить очень ровный край среза, не такой, как получился бы от ножовки. Если же длина меньше требуемой, то проводится спайка нескольких труб или их соединение с помощью фитингов.

Рассмотрим более подробно оба варианта монтажа

В случае пайки нужно обратить внимание на отсутствие пыли и других посторонних частиц, так как они влияют на работоспособность всей системы и могут вывести ее из строя. Необходимо провести предварительную чистку и обезжиривание кондиционерных труб. В качестве припоя обычно используют стандартные материалы – олово или составы с долей серебра

В качестве припоя обычно используют стандартные материалы – олово или составы с долей серебра.

Пайка обеспечивает довольно прочное соединение, а сам монтаж будет совсем недорогим.

Процесс пайки представляет собой следующую последовательность действий:

очищается и обезжиривается рабочая поверхность;
проверяется правильность расположения скрепляемых деталей;
с внешней части соединения наносится флюс в совсем небольшом количестве;
место соединения нагревается до необходимой температуры;
наносится и равномерно распределяется припой;
удаляются остатки флюса максимально тщательно.

Соединение труб с помощью обжимных фитингов проще и легче. Как правило, фитинги изготавливаются из латуни, в связке с медью это соединение будет защищено от коррозии и окислов. Фитинги могут быть самых разных форм – уголки, муфты, тройники и т. д. Благодаря этому можно сделать конфигурацию трубопровода максимально оптимальной.

Такое соединение очень удобно, но менее надежно, так как гайка может «разболтаться» в процессе эксплуатации. Выполнять фитинговые соединения необходимо в местах с легким доступом для оценки состояния конструкции.

Крепление фитингом производится по следующей технологии:

для начала концы трубы очень тщательно зачищаются;
на них последовательно надеваются гайка, обжимное кольцо, сам фитинг;
последний удерживается в одном положении при помощи гаечного ключа;
гайка наворачивается на резьбу фитинга с использованием еще одного гаечного ключа.

Плотность соединения очень важна. В этом случае она достигается за счет того, что обжимное кольцо плотно прижимается по всему диаметру трубы. Одним из плюсов монтажа данным способом является то, что при необходимости соединение можно легко разобрать и собрать вновь.

Развальцовка концов медных трубок играет очень важную роль в работе кондиционера и защищает всю систему от протечек. Она производится при помощи специального оборудования – вальцовки и маленьких тисков. Делается это для того, чтобы на концах каждой медной трубки установить гайки. Помимо этого, необходимо наличие штуцеров, но, как правило, практически все вариации систем кондиционирования имеют их в местах подключения.

Порядок действий при развальцовке таков:

обратную гайку нужно надеть на конец трубы;
зажать его в тиски, оставив трубу немного высунутой;
разбортовать конец и сравнить с результатами в таблице, которая расположена ниже.

Трубки для систем кондиционирования

Медь не вступает в реакцию с хладагентом

При проведении работ, связанных с установкой климатического оборудования, возникает необходимость создания коммуникаций, предназначенных для транспортировки хладагента от одного блока к другому. Чаще всего используют медные трубки для кондиционеров.

Применение меди обусловлено набором положительных качеств, которые оставляют далеко позади алюминий, сталь или пластмассу:

химическая инертность по отношению к хладагентам (фреон, хладон и др.), используемым в системах кондиционирования;
высокая температура плавления (+1083°С) и теплопроводность (400 Вт/м*К);
минимальное содержание в химическом составе потенциально опасных для человека примесей;
высокие антикоррозионные свойства наружных и внутренних поверхностей труб, которые обеспечиваются за счет появления стойкой оксидной пленки;
минимальная шероховатость внутренних поверхностей;
термоустойчивость, пластичность, газонепроницаемость и др.

Промышленные предприятия производят трубки для кондиционеров из меди марки М1р ТУ 184450-106-181-2006, руководствуясь при этом положениями ГОСТ 617-2006.

Разновидности медных трубок

Отожженная труба способна выдерживать любое давление

Для работы в составе систем кондиционирования используются медные трубки 2 видов:

неотожженные, обладающие повышенной прочностью;
отожженные, отличающиеся большей пластичностью.

Для того чтобы придать им высокую пластичность, трубки дополнительно подвергают одному из видов термообработки — отжигу.

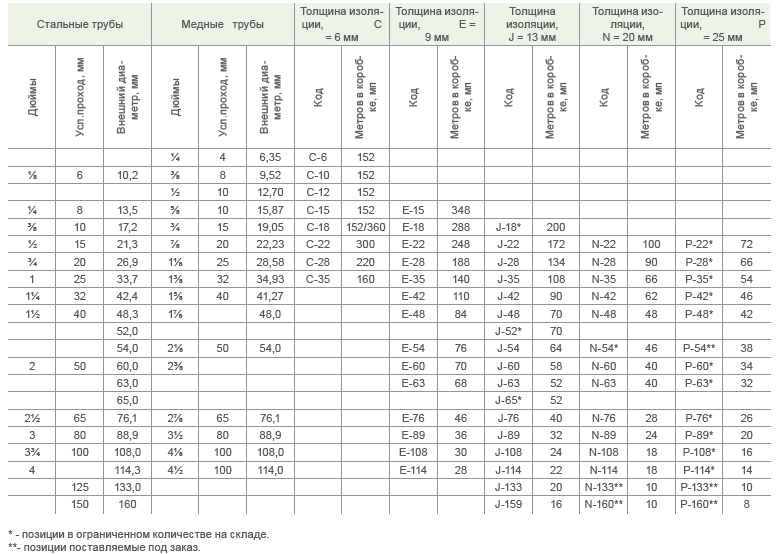

Сравнительные характеристики трубок приведены в таблице.

Параметры	Отожженные	Неотожженные
Прочность, кПа	210000…220000	280000…300000
Разрывное удлинение, %	50…60	10…15

Как правило, медные трубки, предназначенные для транспортировки хладагента, в комплект поставки кондиционера не входят и их приходится заказывать отдельно. При этом:

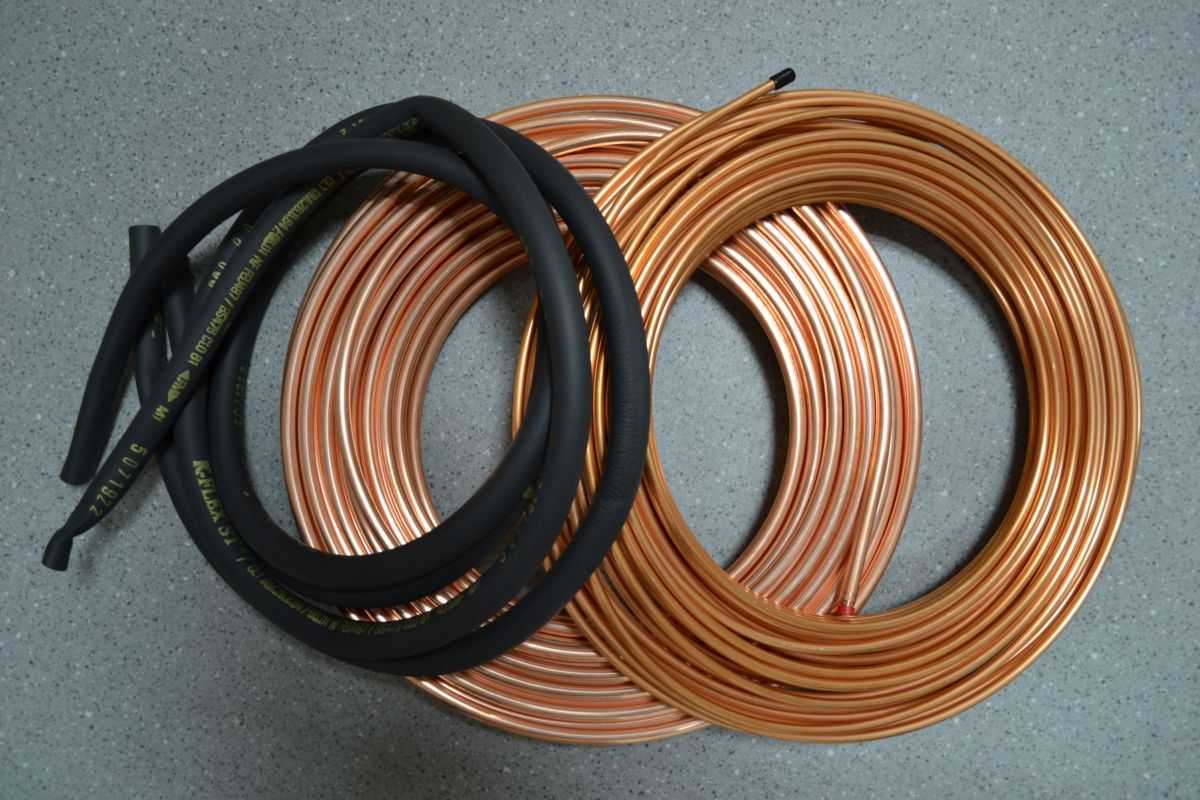

неотожженные — поставляются в виде мерных отрезков (прутков), имеющих длину не более 5 м. Для того, чтобы избежать попадания внутрь трубок частиц пыли и инородных предметов, их торцы закрываются заглушками.
отожженные, длина которых составляет 15…50 м — поставляются в бухтах, упакованных в полиэтиленовые пакеты.

Встречаются также трубки, дополнительно изолированные «чехлами», изготовленными из полиэтилена или вспененного непористого каучука. Делают это для того, чтобы исключить возможность потерь температуры в магистралях, смонтированных из тонкостенных труб.

При обустройстве систем кондиционирования чаще используют медные трубы отожженного типа. Связано это с тем, что они позволяют монтировать трубопроводы самой сложной формы. Такие трубы легко гнутся под любым углом, не изменяя при этом своей формы. При развальцовке в местах стыка легко получить герметичные соединения.

Ассортимент медных трубок

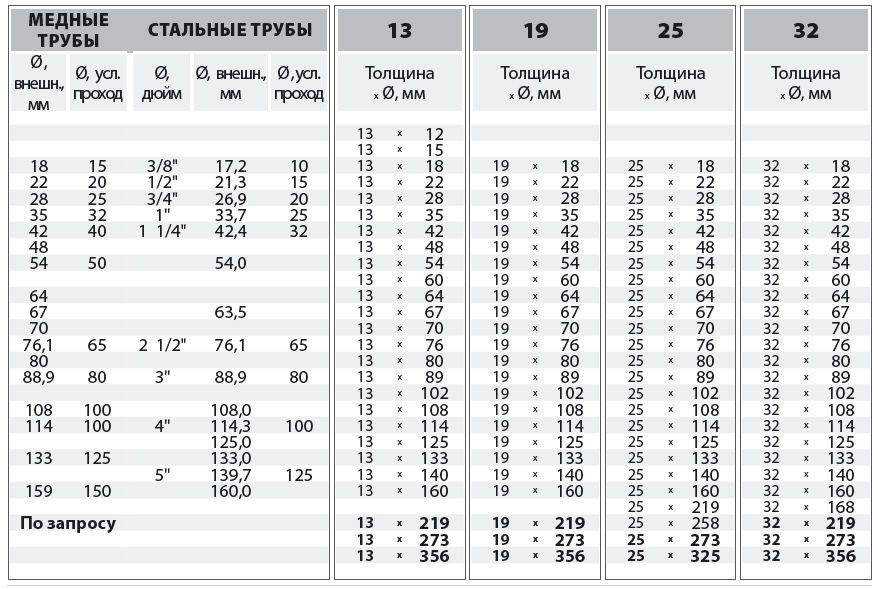

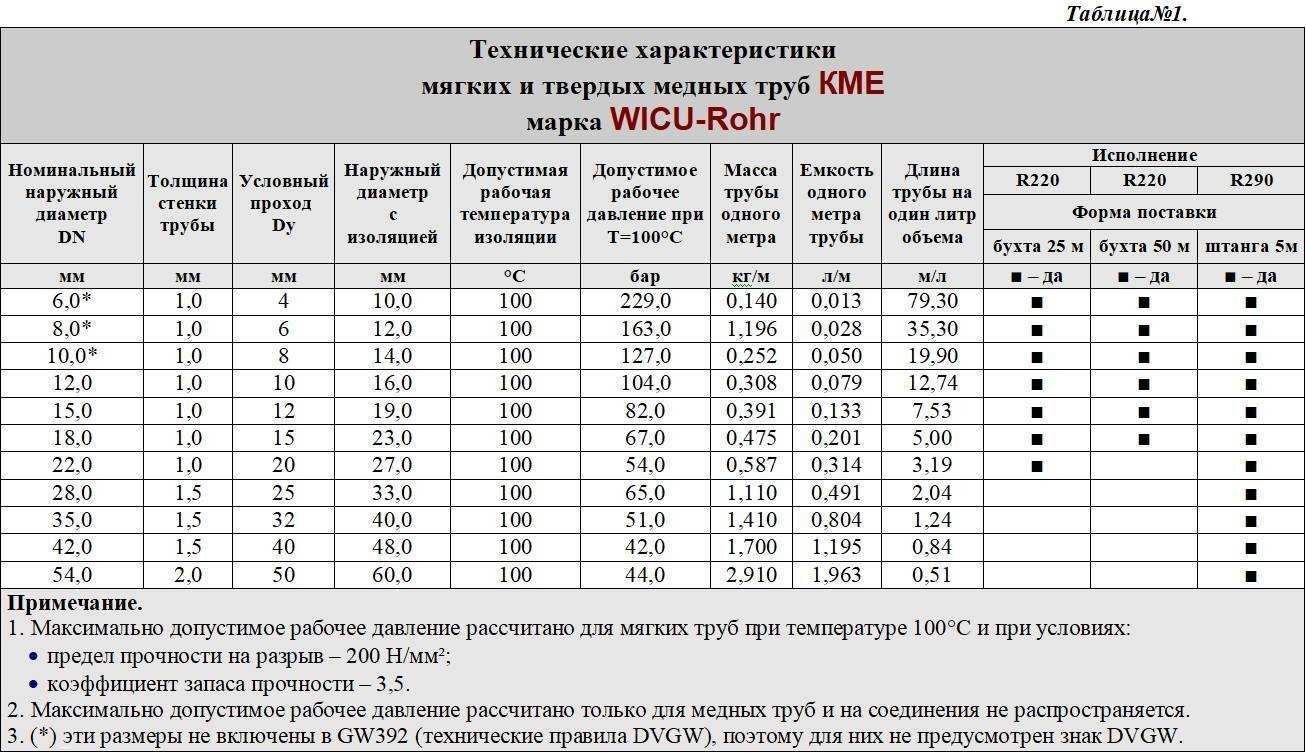

Подбирая необходимые материалы для трубопроводов, связывающих отдельные узлы кондиционеров между собой, особое внимание обращают на диаметр медных трубок. От его величины зависит не только скорость циркуляции хладагента между блоками, но и величина потерь давления в конечных устройствах, которые охлаждают воздух

Номенклатура выпускаемых медных труб отличается большим разнообразием, но при формировании трубопроводов для климатического оборудования, как правило, используют определенные типоразмеры. При этом толщина их стенок редко превышает 0,7 мм.

Диаметр труб выбирают исходя из мощности кондиционера — чем выше мощность, тем больше диаметр. Чаще всего используют медные трубки для кондиционеров, диаметры которых приведены в таблице.

Диаметр медных трубок для кондиционеров
мм	дюйм
6,35	1/4
9,52	3/8
12,7	1/2
15,88	5/8
19,05	3/4

Подбирая размеры медных трубок для кондиционеров, нужно помнить о том, что их блоки связываются между собой двумя трубопроводами:

газовым, который служит для подачи газообразного вещества от компрессора к конденсатору и от испарителя к компрессору;
жидкостным, с помощью которой жидкое вещество подается от конденсатора к испарителю.

При этом диаметр трубок газовой магистрали должен быть больше, чем у жидкостной.

Что касается их длины, все зависит от расстояния между блоками кондиционера. Как правило, устанавливая единичный кондиционер, используют мерные отрезки трубок длиной от 2 до 5 м. Если же монтируется большая система кондиционирования, целесообразнее приобретать трубки в бухтах.
