Функциональность помпы для кондиционера

Обзор фирм-производителей

На российском рынке представлен широкий ряд вакуумных и дренажных насосов для кондиционеровот различных производителей: китайских, тайваньских, испанских, итальянских, американских. Они предлагают агрегаты от микро-класса до крупных вакуумных машин. Ценовой диапазон также варьируется, в зависимости от вида модели и производителя.

Немецкая компания BUSCH, лидер мирового рынка в области производства климатической техники, предлагает потенциальным заказчикам дорогие агрегаты от среднего класса и выше.

Группа компаний KNF из Германии поставляет аппараты малого класса.

Refco – всемирно известный Швейцарский концерн и TELSTAR из Испании производят надёжное оборудование для обслуживания кондиционеров.

Итальянский производитель ERRECOM выпускает высококачественные одно- и двухступенчатые вакуумные насосы для кондиционеров с повышенными эксплуатационными свойствами.

CPS – ведущий производитель из США производит всё необходимое оборудование для установки и заправки климатической техники.

Китайские марки VALUE, ZENSEN, Favorcool представляют продукцию, которая отлично зарекомендовала себя на нашем рынке по самым привлекательным ценам. Их техника совсем не уступает европейским брендам.

Оборудование компании BECOOL, широко известное в кругах профессионалов, стало бесспорным лидером в России и странах СНГ благодаря качеству и доступной стоимости.

Самодельное устройство для вакуумирования

Чтобы сделать самостоятельно без дополнительных финансовых расходов простую вакуумную модель понадобится два прибора: манжетный автомобильный насос и компрессор для аквариума. Алгоритм работы такой:

1. Сначала разберите автонасос.
2. Затем переверните манжету, которая закачивает воздух, в обратную сторону на 180 градусов. Так газ будет откачиваться в противоположном направлении.
3. Потом установите обратный клапан, для которого используйте деталь из пластика из внутренней части аквакомпрессора. Клапан легко устанавливается между автомобильным насосом и шлангом.

А можно использовать только аквариумный компрессор, если поменять в нём местами пластиковые клапаны. Для этого:

Осторожно открутите крепления.
Откройте механизм с клапанами, переставьте их местами.
Отпилите небольшую угловую часть компрессора.
Аккуратно соберите аппарат.
Просверлите отверстие, куда вставьте трубочку, через которую будет выходить конденсат в виде паров воды.

Существуют и другие способы изготовления вакуумных приборов своими руками: из шприца и пластиковой бутылки, из велосипедного насоса и другие.

Как устроена дренажная помпа для кондиционера и обзор популярных моделей

В процессе работы любого кондиционера производится большое количество конденсата, который необходимо выводить за пределы обслуживаемого помещения. Для исполнения этой функции устанавливают дренажный насос кондиционера, в состав которого входит поддон для накапливания, дренажная трасса для транспортировки и дренажная помпа для перекачки конденсата. В этой статье мы расскажем о том, что собой представляет дренажная помпа для кондиционера, как ее правильно выбрать и как установить.

Что это такое и для чего нужна дренажная помпа для кондиционера?

Принцип работы и устройство

Как правило, все производители климатической техники оснащают собственную продукцию встроенными дренажными системами. Их технические характеристики при этом полностью соответствуют поставленным перед ними задачам и рекомендуемым условиям, в которых будет устанавливаться оборудование. Дренажный насос в таком случае может пригодиться только при поломке или установке устройства в экстремальных условиях, для работы в которых необходима установка дополнительной помпы.

Аналогичным образом ситуация обстоит с дренажными системами канальных и кассетных кондиционеров, в которые помпа монтируется в обязательном порядке вне зависимости от того, кто является производителем конкретной сплит-системы.

Таким образом, дренажная помпа необходима кондиционеру для эффективного удаления жидкости в случаях, когда речь идет о большой длине дренажной трассы, необходимости преодоления перепадов высот по пути всей трассы и предотвращения застоя жидкости в системе кондиционера.

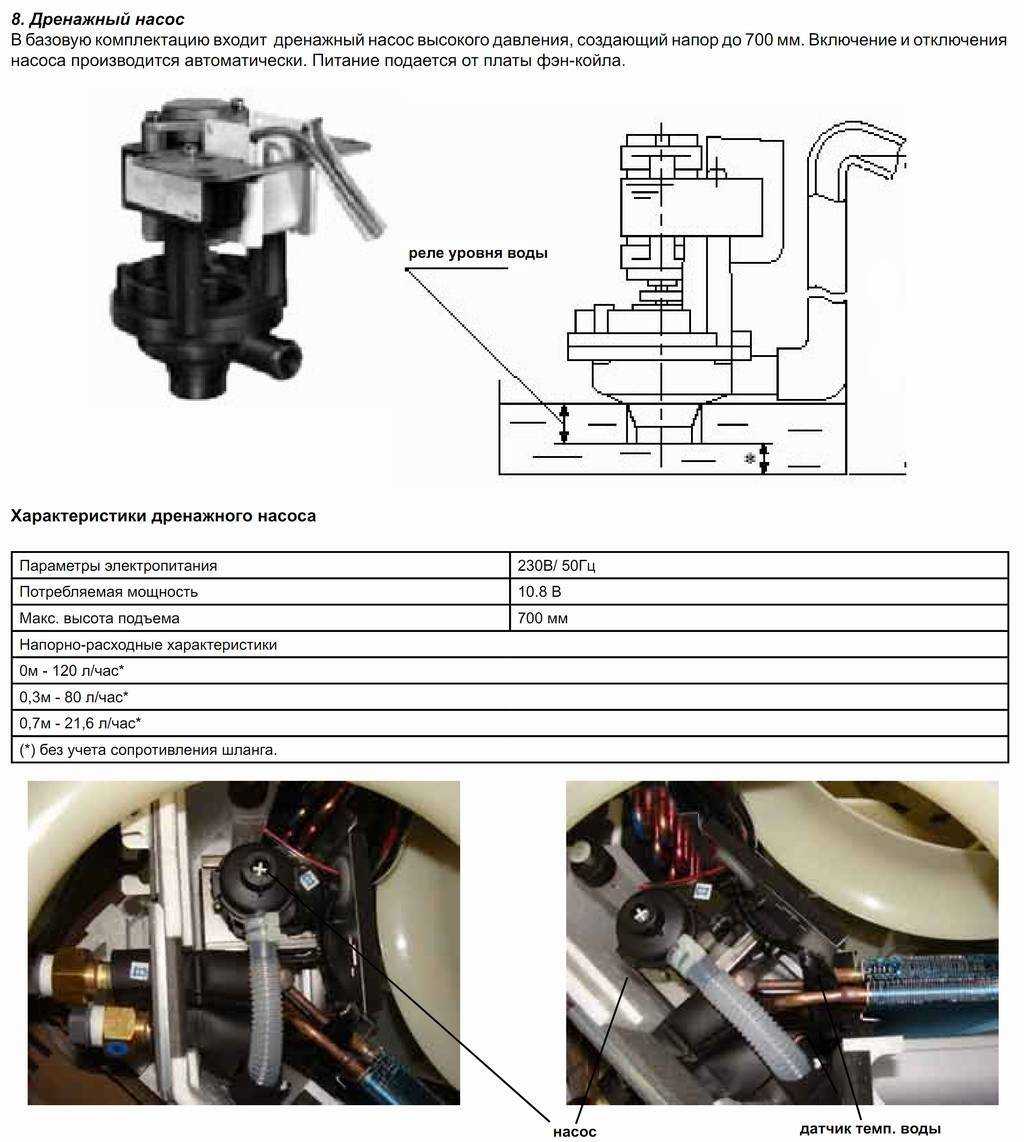

Принцип работы такого устройства предельно прост и может отличаться в зависимости от разновидности помпы.

Стандартная раздельная помпа состоит:

• емкости;
• поплавка, выполняющего роль датчика уровня воды;
• помпы;
• трубки для отвода конденсата.

В некоторых устройствах вместо поплавков применяются теплочувствительные датчики, реагирующие на прикосновение к воде и высыхание накопительной емкости.

Основные виды и их характеристики

Какой лучше выбрать?

Условно все дренажные насосы можно разделить на четыре группы, каждая из которых будет использоваться для решения задач по отводу конденсата для определенных кондиционеров:

Работа дренажного оборудования кондиционеров должна быть неслышной и незаметной человеческому глазу. Единственным внешним проявлением работы системы для индивидуальных пользователей является тонкая струйка воды, текущая из внешнего блока сплит-системы.

Перистальтические системы работают крайне тихо, выдать их может только звук движения воды, но никак не шум собственной работы.

Дренажные насосы так же, как и любые другие насосы, взаимодействующие с практически нейтральными жидкостями, относятся к оборудованию с длительным сроком эксплуатации. Таким образом, если производитель дорожит собственной репутацией, то приобрести дренажный насос понадобится всего лишь однажды.

Производители и популярные модели

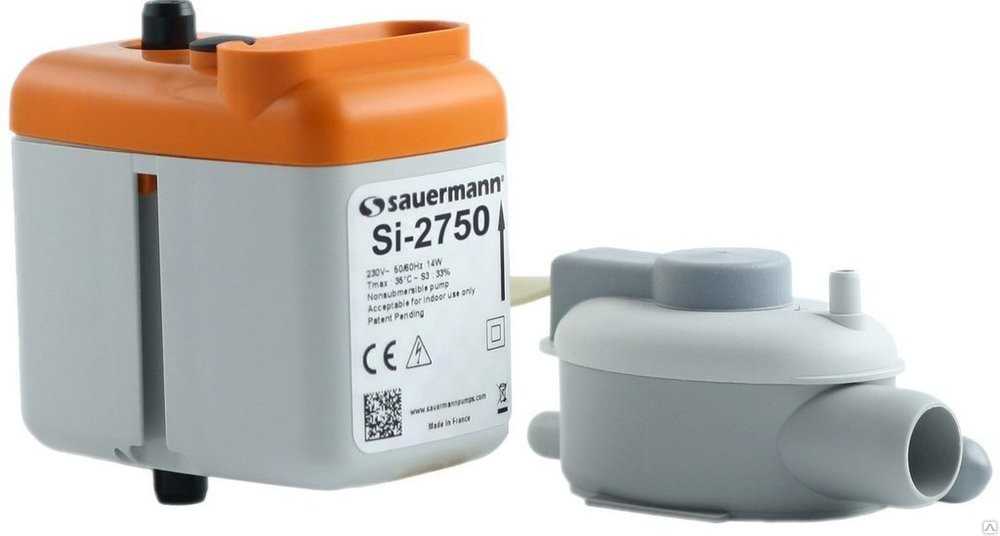

«SAUERMANN»

В настоящий момент дренажные помпы производства «SAUERMANN» являются одними из самых известных. Обусловлено это высоким качеством оборудования и его ценовой доступностью.

Рассмотрим технические характеристики наиболее популярных моделей:

ТОП-3 лучших модели

На рынке сегодня представлено множество моделей вакуумных насосов. Большой популярностью среди покупателей в разных ценовых сегментах пользуются такие устройства, как Value VE115N, Value V-i220SV, Value VE-2100. Они собрали множество положительных отзывов и рекомендаций, что является своеобразным гарантом качества.

Лучшая бюджетная модель

В данной категории лидером признан насос Value VE115N. Это одноступенчатый бюджетный вакууматор от популярной компании с увеличенным сроком службы. Он обеспечивает высокую производительность – 51 л/мин, имеет компактные габариты и вес чуть менее 7 кг. Мощность прибора – 185 Вт, остаточное давление в системе – 150 микрон. Техника получила большую точность по отношению к предыдущим моделям линейки. Для проверки уровня масла предусмотрено широкое смотровое окно. Цена прибора – в пределах 5000 рублей.

Value VE115N на Яндекс Маркете

Лучшая модель среднеценового сегмента

В категории полупрофессионального оборудования среднего ценового сегмента побеждает модель Value V-i220SV. Серия VI обеспечивает самый глубокий вакуум среди оборудования компании Value. Данный насос имеет производительность 51 л/мин, остаточное давление 1,6 Па и мощность 250 Вт. Он оснащен собственным вакуумметром, помогающим отслеживать остаточное давление в магистрали. В конструкцию прибора входит электромагнитный клапан, в автоматическом режиме перекрывающий вход изделия после отключения электроэнергии. Цена – от 12900 рублей.

Value V-i220SV на Яндекс Маркете

Лучшая премиальная модель

По этому критерию многими специалистами лучшим признан вакууматор Value VE-2100. Это самый мощный 2-х ступенчатый насос данной марки в серии VE. Глубина вакуума составляет 2 Па, производительность – 288 л/мин, мощность – 750 Вт. Прибор работает от сети. Тип – пластинчато-роторный. Устройство используется для вакуумирования климатического и холодильного оборудования. Цена начинается от 23600 рублей.

Value VE-2100 на Яндекс Маркете

Основные причины, по которым может потечь кондиционер:

1. Засоряется дренажная система (система отвода конденсата), состоящая из дренажной трубки и дренажного «лотка» (ванночки).

В ходе обычной эксплуатации забивается именно трубка, поскольку кондиционер пропускает через себя воздух с частицами пыли. Но не редки случаи, когда в трубку залазят различные насекомые – пчелы, пауки и прочие, тем самым закупоривая ее своими «гнездами».

Чистку дренажа можно выполнить самому, но лучше довериться специалистам. Необходимо будет снять корпус внутреннего блока, под которым вы увидите лоток (можно посмотреть в этой статье). К этому лотку подсоединен дренаж. Внимательно осмотрите детали и найдите место соединения. Вы увидите отверстие внутри лотка – оно может быть или слева или справа как на фото (вероятно потребуется слить скопившуюся воду). Через любую подходящую трубку (кондиционерщики используют медную) дренаж продувают обычной водой, набрав её в рот. Вся грязь выйдет под давлением воздуха и воды на улицу (при этом смотрите, чтобы никому наголову «не прилетело»). Если трубка выведена в канализацию, то решается данная проблема только при плановом сервисном обслуживании сплит-системы.

1. Ошибки в установке или обслуживании – это скорее исключение.

Например, если при монтаже дренажный шланг был закреплен без необходимого наклона в сторону улицы. Или при монтаже был использован некачественный шланг, который протерся или перегнулся в процессе установки.

Обратиться к мастерам-установщикам, которые профессионально проведут диагностику и выполнят ремонт.

1. Заводской брак (недоработка конструкции).

На моей практике бывало, когда из-за несовершенства конструкции внутреннего блока вода стекала мимо лотка.

Связаться с магазином, в котором был приобретен кондиционер, чтобы его заменить или устранить недостаток.

1. Поломки сифонов и помп.

В особых случаях установки (если отсутствует техническая возможность отвода конденсата на улицу или нельзя соблюсти необходимый уклон) в дренажной системе используют насосы (помпы) и сифоны. В случае возникновения неисправностей или засорения этих устройств, также течет внутренний блок сплит-системы.

Выход из этих ситуаций один – разборка и чистка кондиционера (в том числе дренажной системы с помпой или сифоном). Помните, что своевременное профилактическое обслуживание снижает вероятность поломки этих деталей.

1. Обмерзание (наледь) испарителя – является так же редкой причиной подтекания воды. Это уже поломка кондиционера, связанная, скорее всего, с утечкой фреона. Но могут быть другие причины, которые в любом случае должны диагностировать мастера.

Немедленно отключить питание и вызвать профессиональных ремонтников. Не стоит самостоятельно пытаться что-то исправить.

1. Последний случай это когда в процессе зимней эксплуатации вода, замерзая на улице в дренажной трубке. Из-за этого конденсат течет в комнату.

Не использовать кондиционер при «минусе», если у него нет дополнительных «зимних опций» (подогрев компрессора, дренажа и т.д.)

Стоит отметить, что если с наружного блока вода капает в РЕЖИМЕ ОБОГРЕВА – это абсолютно нормально, т. к. в режиме тепла конденсат образуется уже на радиаторе внешнего блока.

Лайфхак напоследок: Если на улицу выходит металлопластиковый дренажный шланг, то лучше его конец загнуть вниз – будет меньше вероятности попадания туда насекомых.

На этом сегодня всё! Если статья была полезна, то поделитесь ей с друзьями при помощи социальных кнопок ниже. Желаю удачи!

Сложно себе представить жилое или офисное помещение, в котором не установлен кондиционер. Так же, как и в холодильнике, устройство которого кажется нам более понятным, в климатической установке происходит прямой контакт теплого воздуха с холодным радиатором (или испарителем, кому как понятнее). В этом месте неизбежно возникает сырость и каплеобразование. При интенсивной работе, и высокой температуре воздуха, буквально — из кондиционера течет вода. Разумеется, конструкторы предусмотрели возможность отвода лишней влаги, но владельцы этого полезного прибора часто наблюдают потеки воды на стене. Почему так происходит? Рассмотрим эту проблему в нашем обзоре.

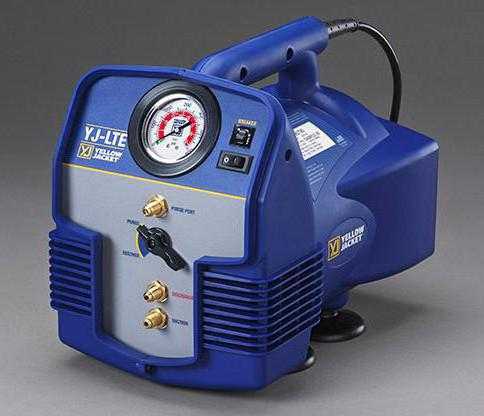

Выбор и устройство вакуумных насосов для кондиционеров

Вакуумный насос для кондиционеров нужен, чтобы удалять из системы кондиционирования воздух, попавший туда мусор, воду, пыль. Без этого невозможна стабильная работа системы и долгий срок ее службы. Есть несколько видов такого оборудования. Какой вакуумный насос лучше для кондиционера? Тот, который соответствует его характеристикам.

На фото: стандартный вакуумный насос для бытовых кондиционеров

Как выбрать и какой лучше

Какой вакуумный насос нужен, определяет модель кондиционера. К примеру, если оборудование для дома, у кондиционера маленькая трасса, смело можно приобретать насос, производительность у которого невысокая. Для применения в промышленности насос должен быть более мощным и производительным.

Виды вакуумных насосов для заправки кондиционеров

• Пластинчато-роторный вакуумный насос. Есть 4 разновидности этого агрегата: VE, Vi (нужна сеть 220 Вольт), VRD,HBP (сеть 380 Вольт). Производительность у них максимум 63 литра в секунду. 0,5 Па — максимальное остаточное давление.

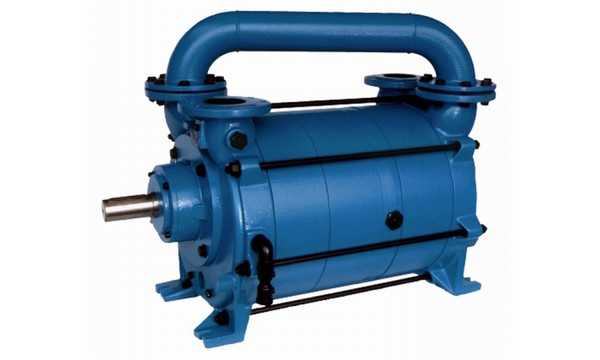

• Водокольцевой вакуумный насос для откачки воздуха из кондиционера. 2 разновидности: BBH и HBB. Для работы таких насосов нужна вода. Они создают неглубокий вакуум, но стоят недорого и служат долго.

ВВН — водокольцевой вакуумный насос

Двухступенчатый

Пластинчато-роторные вакуумные насосы могут быть 1-ступенчатыми и 2-ступенчатыми. В двухступенчатых предельный вакуум 99,5 процента (23 миллиметра ртутного столба), в одноступенчатых — 95 процентов (53 миллиметра ртутного столба).

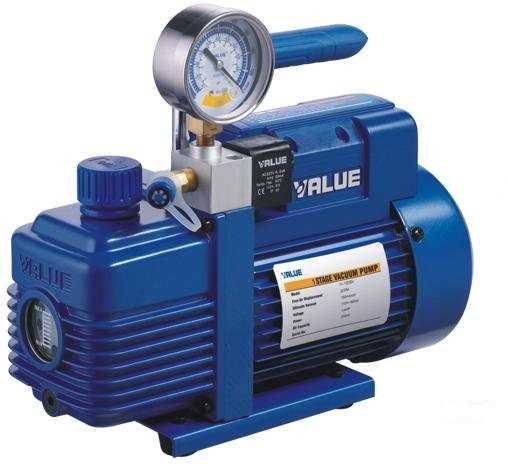

Вакуумный насос для кондиционеров Ve115n

Тайваньский 1-ступенчатый вакууматор. Производительность у него 51 литр в минуту. Предельный вакуум — 150 микрометров.

Насос VALUE VE 115N, предназначен для домашнего использования

Устройство вакуумного насоса для кондиционеров

Устройство вакууматора зависит от его вида. Рассмотрим, как устроен вакуумный насос BBH. Исполнение у него горизонтальное, газ направляется по оси через окна (всасывающее и нагнетательное). Жидкостное кольцо нужно, чтобы сжимать газ. Лопаточное колесо приводит кольцо в движение. В насосе есть вал, кронштейн и диск.

Герметичность соединения корпуса с крышкой обеспечивает резиновое кольцо. Бронзовый диск шпонкой прикреплен к валу. Диск перемещается по нему свободно. Кронштейн нужен в качестве опоры для механической части вакууматора.

Схема устройства одного из типов вакуумных насосов

Как использовать

Система кондиционирования воздуха включает в себя 2 блока: компрессор с конденсатором (внешний блок) и турбину с испарителем (внутренний блок). Отделы системы соединяются трубой с циркулирующим по ней хладагентом.

Вентиляционная система ванной и туалета может быть общей. Как? Читайте здесь.

Пошагово о процедуре:

Заправка кондиционера без вакуумного насоса

Внешний блок кондиционера может содержать большее количество фреона (на 50 грамм), чем нужно для работы кондиционера. Производители в таком случае предусматривают первый запуск системы без использования вакуумного насоса. Для вытеснения воздуха необходимо открыть на 10 секунд клапан, расположенный на трубе для жидкости.

Процесс заправки кондиционера фреоном на фото

Затем проверить герметичность участков с гайками и снова открутить ключом клапан, открыв сервисный порт. Ключом 3 секунды давят на шток порта и в течение минуты ждут. Процедуру повторяют трижды. Далее сервисный порт закрывают и выпускают воздух из клапана на трубе для газа.

Если трубы не длиннее 5 метров, весь воздух из них в результате этих действий вытесняется. На клапаны ставят заглушки.

Источник статьи: http://ventilsystem.ru/kondicionirovanie/kondicionery/elementy-kondicionery/vakuumnyj-nasos.html

Порядок обслуживания систем охлаждения

Несоблюдение порядка обслуживания любого оборудования может привести к травматизму специалиста или поломке агрегата.

Поэтому каждому специалисту необходимо:

Перед началом проведения операций следует выяснить, когда проводилась заправка.

Также следует уточнить, с какой производительностью работает охладительный прибор. Возможно, перед заправкой потребуется удаление воздуха вакуумным насосом для кондиционера.

Подключить манометры, и проследить изменение в системе.

Осмотреть трубопроводы на предмет наличия пятен масла.

После проведения осмотра и снятия показаний с приборов принять решение о проведении одной из возможных операций: провести заправку, дозаправку, диагностику или заправку с диагностикой.

Инструкция по монтажу

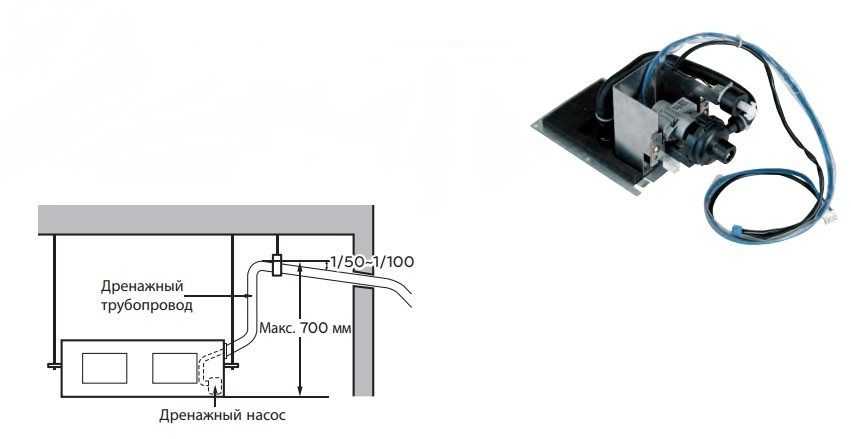

При монтаже надо помнить, что дренажная помпа для кондиционера — это обычное техническое устройство, требующее удобства доступа для ревизии и возможного ремонта. Самыми распространенными местами для установки являются:

• штатное пространство в корпусе внутреннего блока, предусмотренное производителем кондиционера;
• в непосредственной близости от внутреннего блока, что в случае применения стандартного оборудования солидных фирм выглядит вполне органично;
• за натяжным потолком, в специальном коробе или нише в стене, оборудованной удобным люком.

Способы монтажа оборудования разных фирм имеют свои особенности. В качестве примера можно рассмотреть вариант подключения помпы BalluSilense к кондиционеру с фреоновой магистралью, уложенной в специальный короб. В нем найдется место и для небольшого насоса.

В данном случае последовательность действий будет следующая:

1. С помощью переходника подключить датчик уровня к выходному штуцеру конденсата, удаляемого из испарительного блока.
2. Прикрепить к прибору трубку вентиляции.
3. Присоединить к датчику с помощью хомута отводящую трубку, закрепив ее в коробе с применением самоклеящегося кронштейна.
4. Используя штатные стяжки, зафиксировать в удобном месте короба насос откачки конденсата.
5. Обрезать трубку, идущую от датчика, на уровне насоса и выполнить подсоединение свободного конца к приемному патрубку помпы.
6. Подключить к нагнетательному патрубку исходящую магистраль откачки конденсата.
7. Соединить информационный кабель с коннектором датчика уровня.
8. Подключить электропитание к двигателю насоса.
9. Включить кондиционер в работу, проверив исправность функционирования дренажной системы.
10. Закрыть короб предназначенной для этого крышкой.

При монтаже помпы вне короба надо продумать вопросы ее надежного крепления к имеющимся конструкциям.

Посмотрите видео о дренажных помпах

Ошибки при вакуумации сплит-систем

В отсутствии измерителя вакуума монтажники кондиционеров ориентируются по данным давления на манометре – ждут падения стрелки ниже нулевой отметки, после чего завершают вакуумизацию. Это глубочайшая ошибка!Достижение предельного минуса по манометру низкого давления не является целью вакуумации. Для устранения влаги высоковакуумную атмосферу в контуре следует держать более 30 минут после выхода манометра в минус

Следует продолжать поддерживать атмосферную разреженность в фреоновом контуре как минимум полчаса при выключенном насосе, чтобы испарить и вывести влагу из климатического прибора. Эта операция называется опрессовкой.

Если в ходе вакуумной опрессовки синий манометр покажет самопроизвольную нормализацию давления – стрелка перейдет с нуля на единицу – наблюдается разгерметизация. Проверяем крепления шлангов к манометрической системе, к кранам на уличном сплит-блоке и вакуум-насосе.Новая сплит-система штатно заправлена фреоном, изолированным во внешнем блоке. Завершив вакуумирование, нужно не отсоединяя шланга от сервисного штуцера (вакуум в контуре должен сохраняться) снять заглушки и открыть краны шестигранным ключом, впуская хладагент в контур

Не обнаружив слабого крепления между этими приборами, ищем монтажный дефект – перетянутые или незатянутые гайки на медных трубках магистрали, либо некачественную вальцовку их концов.

Вакуумация хладагентной магистрали эффективна, если только температура в зоне расположения внешнего блока кондиционера превышает +15оС. Вода при низких уличных температурах в условиях разреженной атмосферы не испаряется, а замерзает –  вывести ее из трубной магистрали практически невозможно.

К примеру, при +30оС достаточно 40 мбар, чтобы испарить имеющуюся в холодильном контуре воду. А при 0оС потребуется снизить давление до глубокого вакуума – ниже 6 мбар, иначе испарения и отвода влаги не будет.Чем более холодна атмосфера в месте размещения внешнего кондиционерного блока, тем более высокий вакуум и больший срок требуются для отвода влаги перед запуском в контур фреона

Поэтому вакуумацию требуется выполнять либо в теплый сезон, либо со специальным подогревом теплообменника внешнего сплит-блока (например, тепловой пушкой) в течение всего времени, пока в подготавливаемой фреоновой магистрали поддерживается вакуум.

Заметим, что продувка контура фреоном, практикуемая нерадивыми монтажниками, должного результата по устранению воздуха и влаги дать не может. Это лишь бесцельный расход фреона, кстати, недешевого.

Инструкция по монтажу

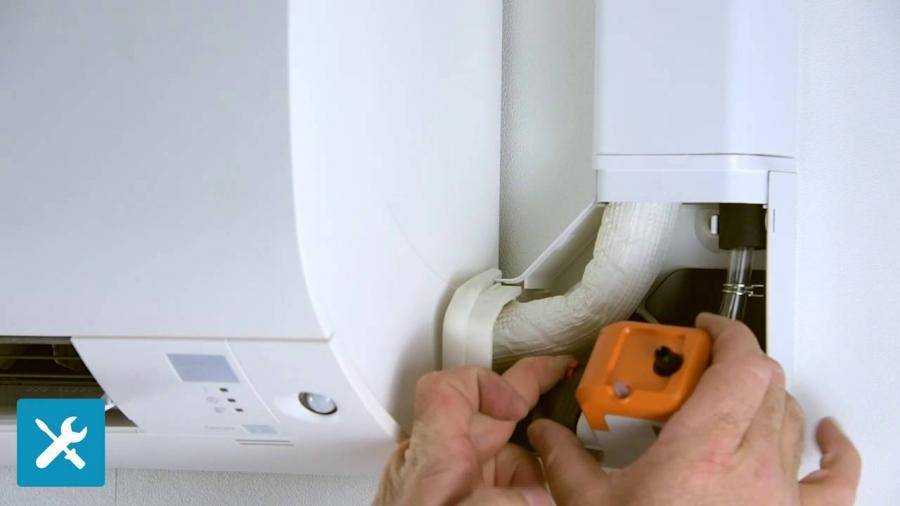

Рассмотрим подключение комплекта оборудования BalluSilense, ко внутреннему блоку бытовой сплит-системы. Сразу нужно оговориться, что устанавливать это устройство будем в короб с фреоновой магистралью, а не в сам испарительный модуль. Установка помпы для кондиционера в пространство короба не потребует специального инструмента и серьезных знаний, поэтому ее сможет выполнить любой домашний мастер.

1. Комплект оборудования состоит из датчика уровня жидкости, насоса, трубок и кабеля подключения насоса к датчику. Подсоедините датчик к выходу дренажной магистрали из испарительного модуля при помощи идущего в комплекте переходника.
2. Подключите к датчику вентиляционную трубку.
3. Подсоедините к датчику уровня трубку вывода конденсата и ее держатель, которые идут в комплекте.
4. Закрепите датчик в любом свободном месте короба при помощи штатного крепления, выполненного на основе самоклеющейся платформы с хомутом.
5. Установите в вертикальную часть короба с фреоновой магистралью насос, закрепив его штатными стяжками.
6. Обрежьте трубку до уровня установки насоса.
7. Подсоедините к нему, соблюдая направление всасывания, трубку, идущую от датчика уровня.
8. Подключите кабель в соответствующий коннектор, идущий от датчика уровня.
9. Подключите насос к электропитанию.
10. Закройте короб фреоновой трассы крышкой.

Таким нехитрым способом можно легко оснастить дренажной помпой практически любую сплит-систему настенного исполнения.

Источник статьи: http://ventilationpro.ru/konditsionirovanie/drenazhnaya-pompa-dlya-kondicionera-kak-vybrat-i-ustanovit.html

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?

2 Разновидности устройств

Все устройства такого типа можно разделить на несколько разновидностей. Но всех их будет объединять слово «дренажный», так как любые из них такими и являются.

Можно выделить 4 основные группы самых распространённых типов насосов:

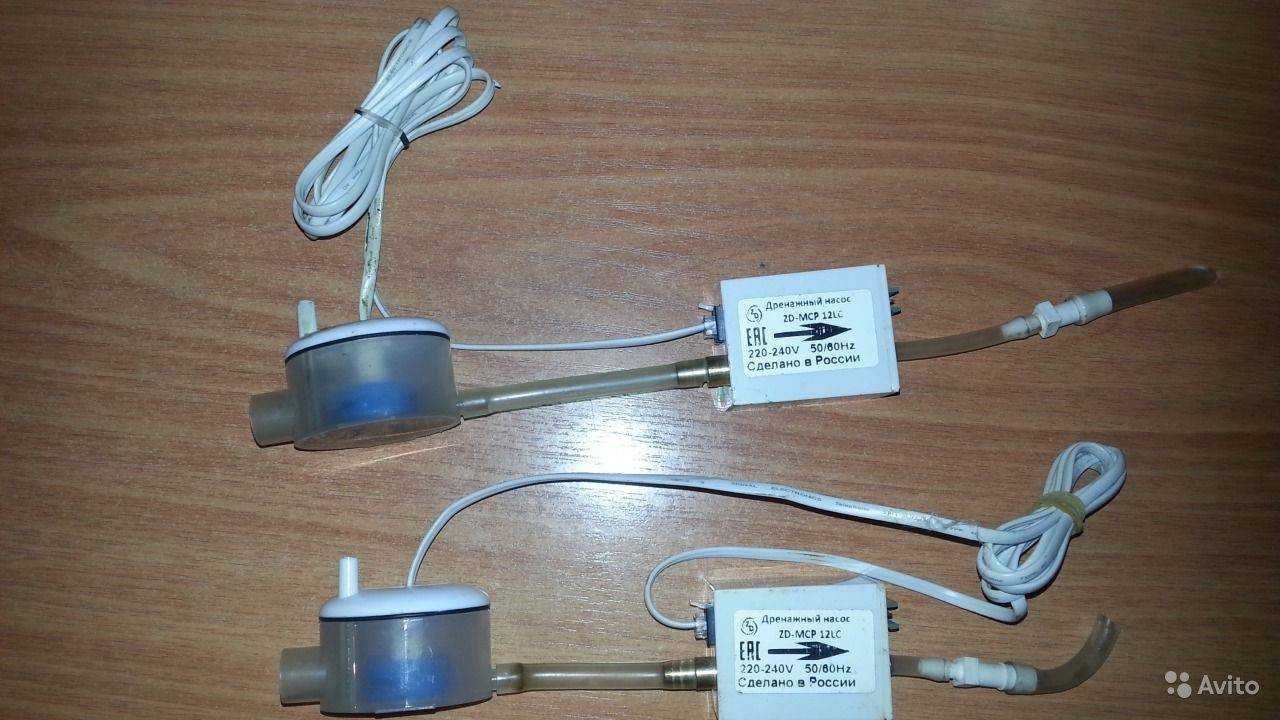

1. 1. Накопительные (раздельные) помпы. Они имеют специальную накопительную ёмкость для жидкости. Внутри есть датчик, который реагирует на уровень воды и включает/выключает устройство. Их конструкция позволяет осуществлять монтаж на шланге, дренажном патрубке и внутри самого поддона. Место, где можно устанавливать помпу, имеет отдельный блок, который соединён с накопительной ёмкостью гибкой трубкой (максимальная длина до 2 метров). КПД таких устройств достаточно большой. Агрегат может выкачивать до 50−55 литров в час, и этого будет достаточно практически для всех кондиционеров, которые есть сегодня на рынке. Накопительные помпы могут поднимать воду на высоту 14 метров. Если нужно более высокое значение, то устанавливаются более мощные насосы.
2. 2. Наливные. Если сравнивать с предыдущим типом, то наливные характеризуются более высокой производительностью и мощностью. Перекачивать они могут до 1500 литров в час, но при этом поднимают воду на высоту до 6 метров, что в два раза меньше, чем у разделительных устройств. Но это не критично, поскольку наливные агрегаты функционируют в качестве внешних блоков и сплит-систем. Они выкачивают воду напрямую в канализацию, поэтому и подъём на большую высоту не нужен. Также не предусматривается установка датчиков и поплавков, поскольку накопительные ёмкости небольшие.
3. 3. Встраиваемые помпы. Такие устройства являются неотъемлемым атрибутом различных сплит-систем, канальных и кассетных кондиционеров. Их производительность не превышает 170 литров выкачанной жидкости за час работы, поэтому они способны полностью обеспечить нормальное функционирование устройства. Но бывают случаи, когда для дренажной помпы такого типа понадобится установка дополнительного насоса. В основном это нужно при монтаже в экстремальных условиях.
4. 4. Перистальтические. Такой дренажный насос для кондиционера устанавливается при необходимости поднять жидкость более чем на 15 метров в высоту. Но это кардинально сказывается на производительности, поскольку выкачать он может до 10 литров за час работы. Есть исключения, когда мощность в перистальтических насосах в несколько раз больше, чем в обычных моделях, однако и цена таких устройств будет выше.

Потек кондиционер дома, самые распространенные случаи

Разобравшись немного с дренажной системой комнатного блока кондиционера настенного типа, рассмотрим наиболее часто встречающиеся причины, по которым с него капает, брызжет или течет вода по стене.

При условии:

• Кондиционер установлен правильно;
• Все соединения дренажного шланга герметичны;
• Теплоизоляция на трубопроводах не повреждена;
• Дренажный шланг проложен с необходимым уклоном;
• Отсутствуют заломы медных трубопроводов;
• Если установлена помпа, то она исправно функционирует;
• Кондиционером пользовались, как минимум 1-2 года и все было в порядке.

Обмерзание испарителя комнатного блока кондиционера

Забитые пылью фильтры

Первое и самое простое, на что следует обратить внимание — это воздушные фильтры механической очистки, расположенные во внутреннем блоке кондиционера. Достаточно часто приходится наблюдать наглухо забитые сетки фильтров, что влечет за собой недостаточный съем холода и приводит к обмерзанию теплообменника

Обмерзание напоминает «шубу» в морозильной камере холодильника. В таких случаях на корпусе образуются капли воды и стекают прямо на пол. Для устранения данной причины достаточно почистить фильтры.

Недостаточно фреона в холодильном контуре

Стабильная и правильная работа кондиционера обусловлена двумя основными физическими величинами зависящими друг от друга – давление и температура фреона в холодильном контуре.

Рабочим телом в холодильном контуре является фреон и важным аспектом стабильной работы системы является его количество. Хладона в системе должно быть ровно столько, сколько указано в технических характеристиках самого кондиционера с учетом длины протяженности трубопроводов.

На практике встречаются случаи обмерзания теплообменника комнатного блока из-за недостатка фреона в системе. Дополнительным подтверждением этому можно увидеть аналогичное обмерзание на кранах наружного блока в месте подключения трубопроводов. Для устранения данной причины необходимо замерить давление в системе, и заправить кондиционер фреоном соответствующей марки.

Неисправности с дренажным насосом кондиционера

Залипание поплавка в камере

Если для откачки конденсата в кондиционере установлен насос, то наиболее распространенной причиной сбоя его работы является залипание поплавка в камере. Чаще всего это происходит из-за редкого использования климатической системы. Вода с частичками пыли и грязи, находящаяся в камере постепенно высыхает и заиливается, преобразуется в некую субстанцию, которая способствует прилипанию поплавка к донной части камеры или к штоку. Для устранения этой причины необходимо снять поплавковую камеру, промыть ее водой и установить на прежнее место. Иногда достаточно слегка постучать по нижней части блока кондиционера руками, тем самым вызвать вибрацию и движение поплавка в камере.

Воздухоотводчик и положение поплавковой камеры насоса

Нужно обратить внимание на наличие воздухоотводчика, который должен быть чуть выше сливного поддона кондиционера. Положение камеры должно быть без завалов в какую-либо сторону

Чрезмерный наклон камеры затрудняет движение поплавка по штоку. Проще говоря, ничто не должно препятствовать свободному движению поплавка по оси штока.

Пережата капиллярная трубка

Чаще всего, при монтаже и подключении насоса используется капиллярная трубка ПВХ 8-10 мм. Она не обладает свойством высокой жесткости и часто заламывается и пережимается на изгибах. В таком случае насос попросту не может откачать конденсат, как правило, это сопровождается его продолжительной работой. Для устранения придется заменить пережатую трубку, лучше всего это сделать медью 1/4 дюйма, которая используется для монтажа кондиционеров.

Засор дренажного шланга

Для слива дренажа самотеком используют гофрированный шланг ПВХ с внутренним диаметром 16 мм. Со временем шланг начинает заиливаться и нарушается свободный ток воды. При слабом уклоне это обязательно приведет к луже на полу под кондиционером. Решить эту проблему можно только путем продувки и промывания шланга подходящими неагрессивными моющими средствами. Часто заиливание происходит в месте подключения шланга к поддону, в который стекает конденсат с теплообменника.

Дренаж не протекает

В случае слива дренажа в канализацию, для предотвращения неприятных запахов, делают гидрозатвор. Чаще всего он выглядит в виде петельки из дренажного шланга. Если петля будет чуть больше минимально необходимой, то дренаж протекать не будет.

То же самое будет в тех случаях, когда слив сделан в емкость, не допускайте заглубление кончика шланга в толщу воды. В определенный момент, стекающий по шлангу конденсат, не сможет продавить водяной столб, скопившийся в емкости, и как следствие потечет по стене.

Конструкция системы удаления конденсата

Дренажный узел состоит из трех частей, а именно:

• Поддона, аккумулирующего стекающий с охлаждающего контура конденсат.
• Напорного оборудования – компрессора, – который перекачивает конденсат из поддона за пределы корпуса кондиционера, на улицу.
• Трассы для перекачки конденсата – трубопровода, давление в котором генерирует компрессор.

При этом первая и последняя часть системы явно вторичны. На работоспособность и функциональность подобной конструкции влияет только помпа для кондиционера, являющаяся обычным насосом центробежного или вибрационного типа.

Сама помпа состоит из следующих частей:

• Силового агрегата – электромотора или штока, совершающего под действием электромагнита возвратно-поступательные перемещения.
• Рабочей зоны – участка в корпусе, где генерируется зона разрежения и зона нагнетания давления.
• Всасывающего и напорного патрубков – литых отводов, обустроенных в корпусе напротив зоны разрежения и нагнетания потока.
• Простейшего датчика, включающего помпу при переполнении поддона и отключающего после осушения емкости накопителя.

Разумеется, к такому насосу предъявляют ряд требований. Во-первых, он должен быть компактным, во-вторых, по возможности бесшумным. И, в-третьих, компрессор должен быть достаточно производительным. Ведь трасы системы удаления конденсата могут быть очень разветвленными – в некоторых случаях жидкость из поддона приходится транспортировать на несколько десятков метров, преодолевая перепады высот, обратные уклоны и вертикальные участки.

Кроме того, рабочая камера такой помпы должна легко чиститься от возможных загрязнений.

Типовые разновидности дренажных помп для кондиционеров

Штатная помпа для удаления конденсата есть далеко не во всяком кондиционере. При этом даже в случае наличия насоса мощности типового устройства, рассчитанного на усредненные условия эксплуатации, бывает недостаточно  для обслуживания чрезмерно сложных трасс удаления жидкости. Поэтому дренажные компрессоры продают не только в сборе с кондиционером, но и отдельно, в качестве самостоятельного агрегата.

На сегодняшний день в открытой продаже имеются следующие разновидности напорного оборудования:

• Помпа раздельного типа.Такой насос придется купить в случае потребности смонтировать напорное оборудование не только в поддоне, но и непосредственно в теле трубопровода-трассы. Раздельные помпы имеют собственный резервуар для накопления жидкости, поэтому они не только откачивают скопившийся конденсат, но и увеличивают давление в системе, укомплектованной штатным напорным оборудованием недостаточной мощности. При этом раздельный насос может откачивать воду из поддона даже с двухметрового расстояния, посредством особого заборного шланга, а напор такого компрессора равен 3-14 метрам, зависимости от мощности силовой части установки. Производительность раздельных насосов колеблется в пределах от 8 до 60 литров в час.
• Помпа для кондиционера наливная.Это более производительное и мощное устройство. Наливная помпа может перекачать до 1500 литров в час, а ее минимальная производительность равна 80 л/час. Однако генерируемый таким насосом напор не превышает 3-4 метров. Поэтому с помощью подобных компрессоров можно обеспечить отвод конденсата только по преимущественно горизонтальным трассам, сбрасывающим воду в канализацию. При этом накопительные помпы поставляются в паре с достаточно объемными поддонами или собственными крупногабаритными емкостями для сбора конденсата.
• Насос встраиваемый. Такое оборудование используется в роли штатной дренажной помпы. Компрессоры этого типа перекачивают не более 150-170 литров конденсата в час. Словом, подобные помпы работают только на стандартных условиях, слегка усиливая естественное течение жидкости в дренажном канале. Впрочем, такое оборудование можно использовать и в качестве дешевого дополнительного насоса, перекачивающего жидкость из промежуточного резервуара в гравитационный сливной канал.
• Перистальтическая помпа. Такое оборудование работает с производительностью не более  10 литров в час. Но напор у такого насоса – максимальный – от 15 метров. Поэтому перистальтические помпы монтируют лишь на самых сложных участках трассы отвода конденсата, для обслуживания вертикального трубопровода с большим перепадом высот.

Словом, современные производители напорного оборудования готовы удовлетворить все потребности владельцев даже самых мощных кондиционеров с по-настоящему громадными испарителями.
