Одножильные и многожильные провода. область применения. преимущества и недостатки

4 причины, почему одножильный провод лучше многожильного

Причина 1: более жесткий кабель

У одножильного кабеля провода более жесткие, чем у многожильного, поэтому при изгибе он лучше держит форму. Когда мы организовываем проводку, нам необходимо проходить прямые углы, а это проще делать жестким кабелем. Многожильный же сколько его не сгибай, все равно будет разгибаться, поэтому форму он держать не будет. То есть проще будет уложить ВВГнг, чем многожильный ПВС.

Конечно, временную проводку открытого типа, которую нужно будет таскать по объекту, проще выполнить многожильным проводом, так как одножильный попросту переломается. Однако, дома мы проводку скрываем под слоем штукатурки, поэтому двигаться провод никуда не будет. Гибкость многожильного провода является преимуществом для удлинителей, электроустановок переносного типа, открытых динамических проводок, но не для домашней проводки.

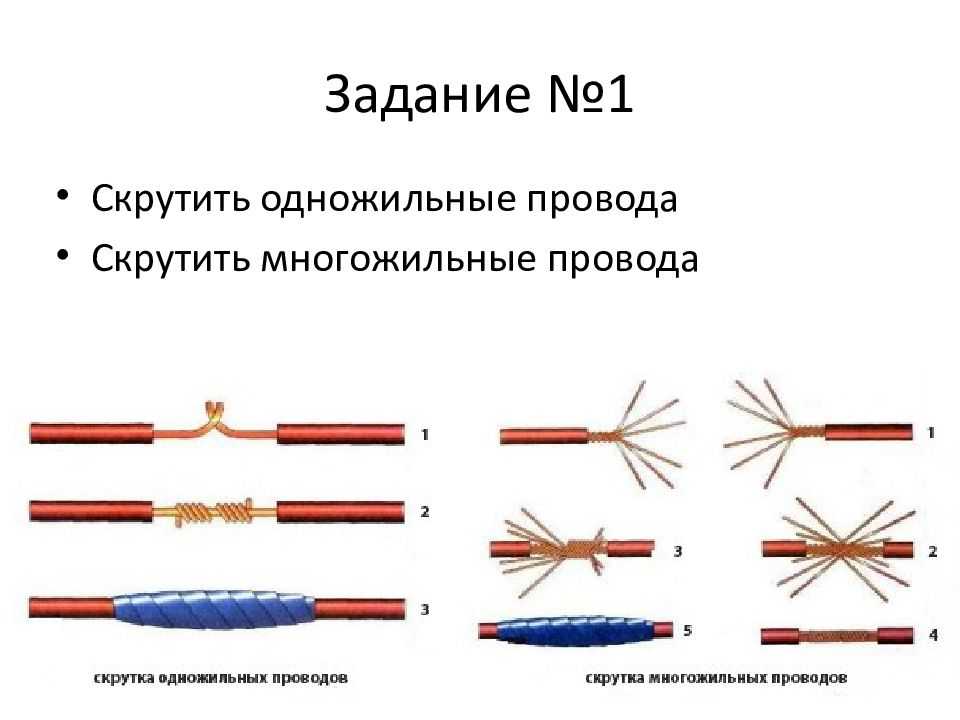

Причина 2: проще выполнять соединение

Соединение проводов в распредкоробках должно выполняться путем пайки, опрессовки, сварки или сжимами (ПУЭ п. 2.1.21). Одножильные провода побеждают многожильные по количеству «удобных» способов соединения. Давайте поясним.

Винтовые клеммники. Зажимать клеммником одножильный провод проще, чем многожильный. Одна жила хорошо прижимается, а когда их много, тогда некоторые могут «расползтись», тем самым уменьшается площадь контакта.
Клеммники WAGO. Клеммники имеют прижимную пластину, которая зажимает провод. Здесь в принципе можно легко зажать как одну жилу, так и многожильный проводник, поэтому данный тип соединений подойдет для обоих проводников.

Сварка. Сварка подходит для обоих типов проводников. Однако, как и в случае с винтовым клеммником, выполнение соединения гораздо проще на одножильном проводе, чем на многожильном. Одножильный достаточно скрутить в скрутку и «капнуть» сваркой — качество соединения будет отличным. Для соединения многожильного потребуется определенная сноровка, так как во время сварки можно перепалить некоторые жилки.
Опрессовка. При использовании специализированного инструмента опрессовка и тех и других проводников выполняется одинаково легко. Поэтому в данном случае «удобство» монтажа для одножильных и многожильных кабелей наравне.

Эксплуатация Это нужно знать: 6 главных проблем клеммников WAGO

Пайка. Вот здесь наконец побеждает многожильный провод, так как его паять проще. Место соединения получается меньше по размеру, так как жилки можно завести друг в друга и легко скрутить.
СИЗ. Для СИЗ также нет какого-то лидера — оба проводника легко соединять колпачком. Кстати нашей статьи вы можете узнать, как можно делать соединения колпачками СИЗ за 30 секунд.

Как видим, соединять любой провод можно любым способом (согласно правилам ПУЭ), однако не каждый будет удобен. Так в нашем «рейтинге удобства» соединения побеждает одножильный провод. Но повторимся, что это касается исключительно домашней скрытой проводки.

Причина 3: проще подключение розеток и выключателей

Разъемы в розетке выполнены по тому же принципу, что и в винтовых клеммниках, поэтому прижим выполняется болтиком (или болтиком и пластиной). Если розетка расположена в труднодоступном месте, например, в углу дома или внизу над плинтусом, то одножильным проводом вы без труда попадете в разъемы, а многожильным нужно еще постараться. Также многожильный может распушиться и пару жил выскользнут из разъема (как показано на картинке), а вы этого не заметите, и тогда площадь контакта будет меньше и при большой нагрузке он будет подгорать.С выключателями тоже самое, ведь принцип соединения там такой же, как в розетках.

Причина 4: цена

В среднем одножильный кабель стоит дороже многожильного в рамках одного сечения и одного бренда. Например, ВВГ 3х2,5 мм2 стоит в среднем 48 рублей за 1 м, а ПВС того же сечения 60 рублей. Если делать проводку для всего дома, то разница в закупке будет существенная.

Итак, подводя итог, скажем, что для монтажа скрытой проводки в доме выгоднее и удобнее использовать одножильный медный кабель. Если хотите положить многожильный ПВС, потребуется монтировать кабель-канал, а это дополнительные расходы.

Кабель: виды и сферы применения.

Один или несколько проводников (жил), имеющих персональную изоляцию и собранных в общей герметичной оболочке, называют кабелем. Как внутренняя оболочка каждой жилы, так и общая могут быть выполнены из различных материалов: резины, ПХВ, алюминия или свинца. Если условия эксплуатации предусматривают возможность внешних воздействий, то верхняя оболочка может быть дополнительно бронирована покрытием из стали.

Кабель с одной жилой называется одножильным и имеет довольно ограниченную сферу применения. Гораздо большей популярностью пользуется многожильный (2, 3, 4 жилы) медный гибкий кабель. Каждый из них обладает своими преимуществами и недостатками, они различаются по степени гибкости, сечению, весу и цене. Сечение кабеля соответствует силе тока, который он может пропускать.

Твердый (одножильный) медный кабель (провод) применяется в ситуации, когда он после монтажа будет неподвижен. Например, в электродвигателях или внутренней электропроводке. Если нужно запитать оборудование с большим диапазоном движения (к примеру, кран козловой), если устройство проводки требует большого количества изгибов, то оптимально применить гибкий многожильный медный кабель, поскольку он более мягкий. Особенно это касается провода с большим сечением жил. Как правило, на изготовление гибких кабелей идет проволока из чистой либо луженой меди. Все зависит от необходимых параметров гибкости, чтобы при изгибании кабель не переломился (класс гибкости должен быть не менее 5-го).

Нижний ценовой сегмент занимают одножильные провода без защиты. Чем больше жил в кабеле и сильнее его защита (бронирование), тем кабель дороже. От количества жил (от 1 до 37 с сечениями от 0,75 до 800 мм2) и оплетки также зависит и вес. Стоимость медных одножильных кабелей в 3-4 раза выше алюминиевых.

Различают классы гибких медных кабелей и по специфике использования. Например, силовой нашел свое применение при создании кабельных линий передачи и распределения электричества в силовых электроустановках, осветительных сетях, в качестве проводки в жилых и промышленных зданиях. Он характеризуется наличием нескольких жил одинакового сечения, за исключением заземляющей, которая может иметь сечение меньшего размера. Медный многожильный кабель должен обладать устойчивыми механическими, электрическими и теплофизическими характеристиками, поскольку параметры работы силового кабеля должны оставаться неизменными при работе в любых условиях. Условно они делятся на кабели низкого напряжения (до 1 кВ) и высокого напряжения (до 30 кВ), имеют различный материал внешней изоляции (ПВХ, безгалогеновая, сшитый полиэтилен), различаются по наличию экрана, типу жил, характеру их скрутки.

Медные кабели бывают разных видов:

Контрольные гибкие кабели нашли широкое применение в электромонтажных работах, системах автоматизированной транспортировки, системах безопасности и автоматизации управления.
Огнестойкие и безгалогеновые кабели отвечают требованиям к повышенной огнестойкости и негорючести для сохранения работоспособности в случае возникновения пожара и для систем пожарной сигнализации.
Кабели управления обладают повышенной гибкостью для применения в роботах, на конвейерах и транспортерных лентах.
Кабели для передачи данных с защитой сигнала от внешних помех.
Кабели для частотных преобразователей и сервоприводов.
Кабели для передачи данных для оборудования офисов, звукозаписывающих студий, внешних линий связи, для медоборудования. Они имеют конструктивные особенности (попарно свитые жилы, дополнительные экраны).

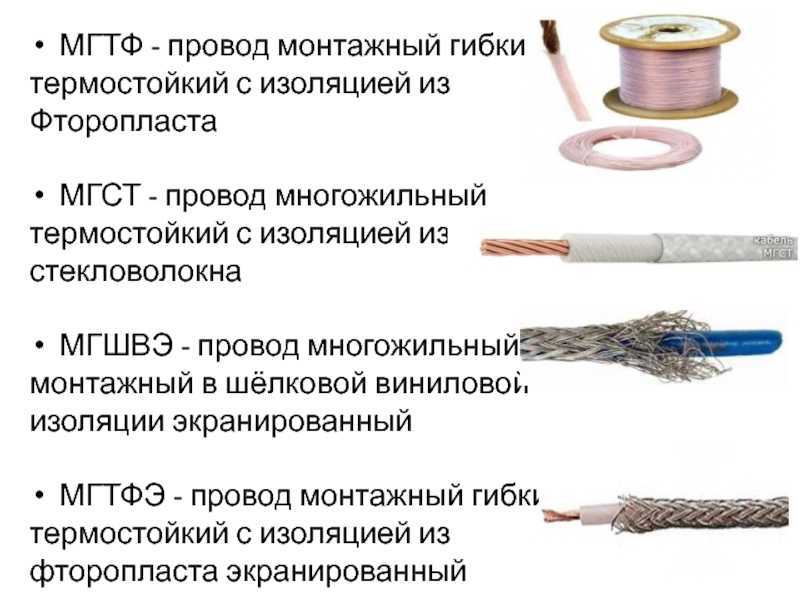

Специальные термостойкие кабели с силиконовой оболочкой, выдерживающие температуры до 800 градусов (холодильные или нагревательные установки, сталелитейное производство, кораблестроительная и авиационная промышленность, цементные, стекольные производства, сауны и солярии).
Крановые кабели, которые необходимы для обеспечения работы подъемных механизмов (краны, подъемники, лифты). Они отличаются высокой устойчивостью к механическим воздействиям, выдерживают скручивающие и растягивающие усилия, имеют химически стойкую оболочку.

И еще много других – всепогодный резиновый кабель, плоский, компенсационный, коаксиальный (радиочастотный), видеокабель, инсталляционный, телефонный, BUS-кабель, кабели с разъемами, для альтернативной энергетики и медиа технологий, спиральный и судовой кабели.

Технические характеристики

Основные характеристики, используемые производителями, общие для одно- и многожильных проводов:

отрасль;
назначение;
количество жил;
номинальное сечение жилы, мм²;
номинальное напряжение, В;
металл жилы;
материал изоляции;
материал оболочки;
исполнение;
пожаробезопасность;
способ прокладки по требованиям пожаробезопасности;
форма кабеля;
форма жилы.

Характеристики кабелей О наиболее важных характеристиках сказано чуть более подробно ниже.

Какой формы могут быть жилы

Форма жилы:

круглая многопроволочная;
круглая однопроволочная;
прямоугольная;
секторная многопроволочная.

Обратите внимание! Прямоугольная форма позволяет минимизировать расстояние между жилами, поэтому зафиксированная внешним плетением структура получается очень плотной

Толщина

В РФ применяют номинальное сечение жилы, указанное в квадратных миллиметрах, например, 1,5 мм²; 2,5 мм²; 4 мм²; 6 мм²; 10 мм².

Скручивание

Многопроволочная жила составлена из тонких стренг, скрученных, связанных, сплетённых или обёрнутых вместе, чтобы сформировать больший проводник. Она является более гибкой, чем сплошной проводник с той же площадью поперечного сечения.

Пучки проволоки обычно бывают компактными, сжатыми или концентрическими, а конструкции различаются по размеру, количеству и конфигурации отдельных прядей. Скручивание обеспечивает мягкость и пружинные свойства провода.

Изоляционный материал

Выбор изоляционного материала зависит от нескольких факторов, таких как его требуемый срок службы, диэлектрические свойства, устойчивость к температуре и влаге, механическая прочность и гибкость

Жизненно важно понимать различие в используемых материалах. Изоляция обычно представляет собой термопластичное соединение (поливинилхлорид (ПВХ)) или термореактивное соединение (силикон)

Изоляция может быть разных видов

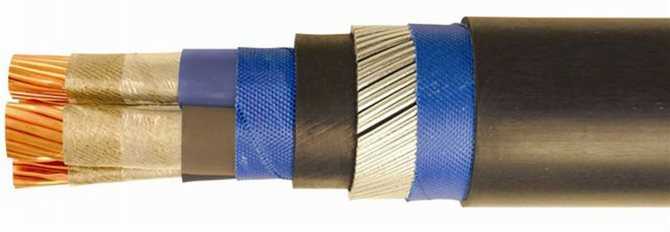

Разделительная оболочка

Используется в многожильных проводах и предотвращают утечку мощности во внешнюю среду между токоведущим и нейтральным проводами. Это сравнительно более мягкая изоляция, чем внешняя.

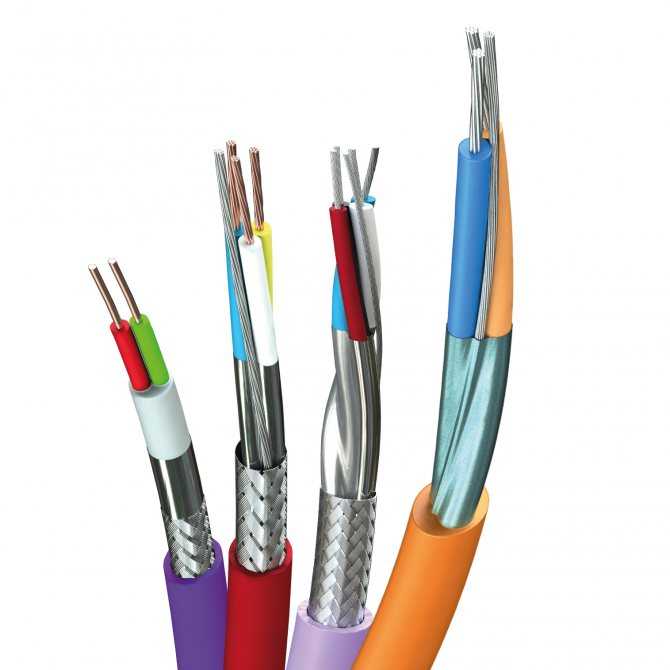

Материал внешнего экрана

Внешний экран представляет собой металлический лист или оплётку, которые размещены вокруг проводников для:

предотвращения нежелательного излучения;
предотвращения нежелательных помех от внешних источников;
минимизации электростатического напряжения;
сбалансированного распределение тока.

Вам это будет интересно Описание кабеля КГ

Экран предотвращает излучение и напряжение

К сведению! Ленточный экран наматывается на проводники по спирали и обычно изготавливается из алюминия или полиэстера.

Электрические характеристики

Тут важны следующие показатели:

сопротивление постоянного тока проводника;
емкость;
индуктивность;
напряжение;
диапазон рабочих температур.

Механические характеристики

Не менее актуальные:

масса сбухтованного кабеля;
максимальное разрешённое натяжение;
минимальный радиус изгиба;
гибкость, подвижность (Trailing);
вибростойкость;
сопротивление кручению, растяжению, натяжение и т. д. (Torsion).

Пригодность применения

В целом классификацию применения по оболочке определяют следующие свойства:

пожаробезопасность в целом;
пожаробезопасность при пучковой прокладке;
маслостойкость оболочки;
безгалогенность;
температурный диапазон при инсталляции;
температурный диапазон рабочий;
требования по совместимости с RoHS.

Применение изделия зависит от его свойств

Одножильный

Разница между одножильным и многожильным проводами прежде всего в гибкости. Первый чаще всего используется для заземления и выводных контактов.

Обратите внимание! К специфическим характеристикам именно одножильных кабелей относится коррозионная стойкость при применении в качестве антенного провода без изоляции. Одножильный кабель чаще всего идет для заземления

Одножильный кабель чаще всего идет для заземления

Многожильный

К специфическим параметрам многожильного проводника относятся:

количество жил;
провод «земля» или дренажный провод.

Основное отличие в количестве жил согласно стандартам. Многожильные провода используются для межприборного монтажа, в акустике, телевидении, радиовещании, выводах обмотки электрических машин, для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях.

Многожильный кабель используется для прокладки электричества в доме

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно тремя способами:

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка залита в один уровень и недопустимо поднятие уровня пола — тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на 1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо — самый верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой). Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю). Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако может стать причиной растрескивания раствора/клея.

Заключение

Греющий кабель рекомендовано использовать для теплых полов. Наиболее предпочтительным способом применения является система прямого нагрева или «тонкий пол».
Среди всего разнообразия греющих кабелей лучше всего по соотношению цена — качество использовать двухжильный резистивный кабель.
Выбор нужного кабеля с требуемой удельной мощностью, его длину и шаг укладки получают в результате расчетов.
Изменять длину секции резистивного кабеля (кроме зонального) недопустимо.

Характеристики гибкого кабеля

Основное предназначение гибкого кабеля состоит в подаче электрического тока к передвижным аппаратам высокой мощности (порядка 660 Вольт), переносным устройствам (электрогенераторы, пушки), а также подводка силовых кабелей к сети с напряжением до 1000 Вольт и более. Его часто используют в качестве сварочного кабеля, в этом случае требуется его строго прямолинейное расположение. Эта продукция была разработана с учетом механической нагрузки в виде заломов и перегибов под различными углами. За счет гибкости многопроволочный электрический кабель получил свое название, также существенно был увеличен его эксплуатационный срок. Прекрасно подходит для работы, как в помещениях, так и на открытом воздухе, устойчив к различным климатическим условиям, применим в процессе масштабных строительных работ для протяжки силовых линий электропередач.

Гибкий кабель представляет собой многожильный провод, где каждая токопроводящая жила состоит из большого количество ворсинок, которые обеспечивают требуемую гибкость и долговечность использования. Количество жил может быть разнообразным, при этом чаще всего присутствует заземление.

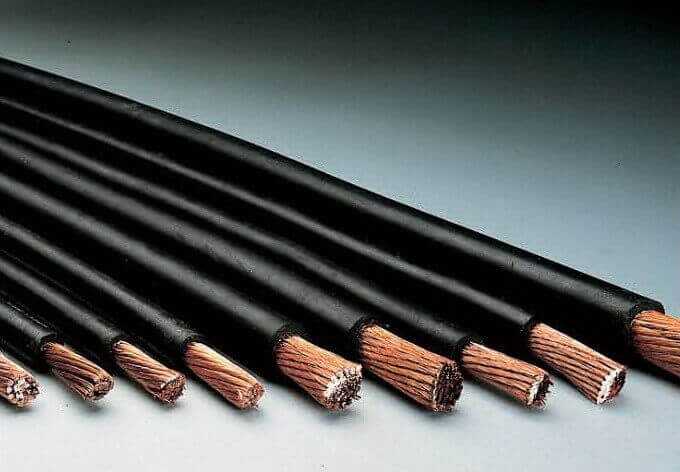

Многожильный гибкий кабель

Конструкция кабельной системы выглядит следующим образом:

Токопроводящие медные жилы, состоящие из мелких ворсинок, относящиеся к определенному классу гибкости;
Каждый проводник защищен специализированной синтетической пленкой, препятствующей слипанию жил друг с другом в процессе монтажа и нагрева. В зависимости от фирмы-производителя эту пленку многие заменяют специализированным тальком или порошком;
Каждая жила имеет свою резиновую изоляцию из полиэтилентерефталатной пленки, которая может выдерживать различные скачки температурного режима;
Защитная резиновая оболочка всего провода (изготавливается на основе каучука), придающая необходимую гибкость и защищающая от механических повреждений.

Маркировка данного вида материала находится на защитной верхней резиновой изоляции, с указанием фирмы производителя, сечения кабеля и количества жил, класса гибкости кабеля (существует 7 классов от 1 до 7), в отдельных случаях может присутствовать дата и время изготовления, а также аббревиатура «ГК». Кроме этого каждая жила имеет свою цветовую гамму (коричневую, голубую, черную), а заземление, согласно мировым стандартам, выделяется зеленовато-желтоватым оттенком.

Многожильный гибкий кабель

Производители выпускают кабель, как круглой формы, так и плоской. Токопроводящие жилы чаще всего производятся на основе меди, но нередко можно встретить продукцию старого образца с алюминиевым проводником. Стоит помнить, что алюминиевая проводка при сравнении с медной выдерживает меньшую электрическую нагрузку при одинаковом типе сечения и количестве жил.

Процесс оцинковки

В целях защиты изделия от коррозийных процессов применяется оцинковка. Прошедшая цинкование проволока может быть использована в неблагоприятных природных условиях, так как она не подвержена воздействию влаги и обладает исключительной износостойкостью. Процесс цинкования имеет свои нюансы. Цинкование может быть проведено горячим способом. Качество проволоки при этом наивысшее. Горячее цинкование способствует защите изделия не только от коррозийных процессов, но и от неблагоприятных факторов окружающей среды. Такая проволока обладает большей гибкостью без потерь прочности.

Марки медных кабелей

ВВГ – один из наиболее распространенных видов кабелей для электропроводки в квартирах, на производстве. Используется для стационарного подключения к питающей сети любого электрооборудования. Номинальное напряжение и частота 0,66 кВ 50 Гц. Состоит из однопроволочной медной жилы покрытой двойной виниловой изоляцией – индивидуально на каждой жиле и общей оболочки. Количество жил может быть от 1 до 5, в диапазоне сечений от 1,5 до 300 кв. мм. Подходит для использования квартирах и частных домах во внутренней и наружной прокладке. Устанавливают на силовую проводку, розеточные группы и осветительные цепи. Эта марка кабеля может быть использована для ввода в дом, а также для уличных линий. В деревянном доме используют усовершенствованный вариант (негорючий) — ВВГнг.

NYM – считается зарубежным аналогом марки ВВГ. Количество жил от 2 до 5. Изолирующий слой – ПВХ, заполнение из негорючего материала – невулканизированной резиновой смесью, оболочка тоже из ПВХ. Жилы в кабеле скручены в повив. Предназначен для работы в сетях с напряжением до 0,66 кВ. Под воздействием прямых солнечных лучей эксплуатация не рекомендуется, в таком случае нужно использовать гофротрубы, металлические трубы, либо кабель-каналы.

КГ – кабель гибкий. Эта марка используется для подключения электрододержателя к сварочному аппарату, благодаря его гибкости сварщику удобно работать. Также используется как гибкая подвесная линия на грузоподъёмных кранах и кран-балках. Количество жил от 1 до 5. Производится в диапазоне сечений от 1 до 240 кв. мм.

ПвПг – высоковольтный медный кабель с изоляцией жил из сшитого полиэтилена, поверх которой расположен экран, оболочка также из полиэтилена. Возможна его прокладка под землей, на дне водоемов. Используется в сетях 6 кВ и 10 кВ. Количество жил – 1, её сечение от 50 до 800 кв. мм.

ЦСПГ в зависимости от индекса может предназначаться для 6, 10 кВ сетей. Это медный кабель в бумажной изоляции. Жилы могут быть однопроволочными в диапазоне сечений от 25 до 50 кв. мм, тогда в названии есть пометка «ОЖ». В диапазоне сечений 25-240 кв. мм жилы многопроволочные. Бумажная изоляция пропитана вязким или нестекающим составом, что позволяет использовать кабель на вертикальных участках трассы. Поясная изоляция также бумажная. Присутствует свинцовая оболочка, битумная подушка, стальная проволочная броня.

ПВВНГ(A)-LS – в конце названия присутствует индекс 10, 20, 35, что соответствует количеству кВ в сети, для которой он предназначен. Медный кабель с изоляцией из полиэтилена. Количество жил – 1 или 3. Поверх жил экран из проводящего материала на основе полиэтелена, следом электропроводящая бумага или проводящая полимерная лента, поверх которой, повив из медной проволоки. В трёхжильных кабелях межфазное расстояние заполнено слоем ПВХ пониженной пожароопасности, оболочка выполнена из этого же материала. Также подходит для прокладки в земле и на дне водоемов. Может использоваться, например, для распределительных сетей.

Медные провода и кабели бывают различных марок. Каждая из них предназначена для определенных задач. Объединяет их материал, из которого они выполнены и его особенности. А к вопросам выбора кабельной продукции при ремонте и строительстве стоит подходить ответственно. Ведь от этого зависит не только надежность энергоснабжения, но и безопасность жизнедеятельности.

Какой материал для электропроводки нужно выбирать для квартиры

В советские времена в жилых помещениях обычным явлением было применение электропроводки из алюминия. Это происходило по тому, что в жилых домах не было высоких нагрузок на электрическую сеть ввиду небольшой мощности и малого количества электрических приборов. С развитием техники и появлением огромного разнообразия мощных электроприборов, которые используются в домашних условиях, существенно повысились требования к качеству и материалам для электрического кабеля. В современных реалиях устройство проводки из алюминиевого материала практически не применяется, так как согласно ПУЭ электрическая проводка в жилых помещениях должна выполняться из меди!

Преимущества и недостатки алюминиевой электропроводки

Основными преимуществами электрической проводки из алюминия являются:

Небольшая масса: плотность алюминия ниже и соответственно ниже его масса. При прокладке простых сетей с множеством кабелей, но небольшими нагрузками – это будет удобным преимуществом.
Небольшая цена: алюминий дешевле меди в несколько раз, поэтому изделия из такого материала также отличаются низкой ценой.
Стойкость к окислению: при отсутствии контакта с окружающей средой служит долго и не разрушается от окисления.

К недостаткам данного материала можно отнести:

Низкие показатели по электропроводимости — алюминий имеет высокое удельное сопротивление и нагревается при прохождении через него электрического тока. Поэтому ПУЭ запрещает использование такого кабеля в домашних сетях при поперечном сечении проводника менее 16 мм².
Плохое соединение — из-за окислительных процессов и циклов нагрев/остывание, места соединения алюминиевого кабеля постепенно разрушаются, что может привести к неисправности электрической проводки или короткому замыканию.
Хрупкость проводников — такие кабели легко ломаются при нагреве, что так же очень часто приводит к неисправностям.

Преимущества и недостатки медной электропроводки

Медь разрешена к использованию и широко применяется для устройства электрической проводки в жилых и промышленных зданиях. По электрическим характеристикам она превосходит многие материалы и уступает только серебру.

Преимуществами медных кабелей являются:

Высокая электро- и теплопроводность — медь имеет относительно низкое сопротивление и эффективно проводит электрический ток, обладает высоким КПД, а также существенно не нагревается при правильном сечении кабеля.
Устойчивость к коррозии — медные проводники могут работать при любых условиях эксплуатации и окружающей среды, служат долго и практически не подвергаются коррозии.
Устойчивость к механическим нагрузкам — медная электрическая проводка является прочной, пластичной и гибкой.
Гибкость и удобство монтажа — проводники из меди очень гибкие и их удобно монтировать под разными углами и подключать к розеткам и выключателям.

Главным недостатком меди является её высокая стоимость. Но нужно понимать, что при производстве такого ответственного вида работ, как монтаж проводки очень важна безопасность и долговечность. Поэтому, несмотря на свою стоимость, проводка из меди быстро окупается и при правильной эксплуатации служит очень долго без ремонтов и неисправностей.

Обозначения и маркировки

Принципы обозначения и маркировки заложены в ГОСТ 16130-90. Согласно этому документу в обозначение входит следующая информация:

способ изготовления (холодно-деформируемая или тянутая обозначается символом «Д», горячедеформированная или прессованная имеет символ «Г»);
форма сечения проволоки всегда круглая и имеет символ «КР»;
данные по точности изготовления, обычно отсутствуют, в таком случае ставится знак «Х»;
по состоянию проволоки она может быть твердой (символ «Т») и более пластичной мягкой (символ «М»);
размер (диаметр);
в какой форме находится длина проволоки, прутка ( в мотках или бухтах «БТ», катушках «КТ», барабанах «БР», сердечниках «СР», немерной длины «НД»);
марка сплава;
наименование стандарта.

В качестве примера приведем обозначение тянутой сварочной проволоки, мягкой, диаметром 2,5 мм, в катушках из сплава марки БрХНТ:

ДКРХМ 2,5 КТ БрХНТ ГОСТ 16130-90.

Зарубежная сварочная проволока обозначается согласно требований американского общества по сварке (AWS) или по общеевропейскому стандарту.

Технологии выпуска катанки из меди

Традиционное изготовление медной проволоки предполагает использование методики волочения исходного сырья (медных катодов) через прокатные станы (представлены на фото), имеющие такую конструкцию, которая дает возможность при нагреве эффективно обжимать получаемые изделия со всех сторон. Такие станы оснащаются особыми механизмами под названием моталки. Они сразу же “собирают” катанку в кольца, а затем отправляют ее на участок охлаждения готового материала.

Охлаждение катанки производится либо ускоренными темпами – в этом случае применяются специальные вентиляторы, либо естественным способом – на открытом воздухе. В последние годы производство медной проволоки стало более эффективным и инновационным за счет использования современных линий непрерывного литья и прокатки (сокращенно – НЛП).

На них устанавливается в основном зарубежное оборудование:

итальянское фирмы Проперци;
немецкое СМС-Майер;
английское Раутомед;
американское Саутвайер;
финское Оутокумпу.

Кроме того, на ряде НЛП монтируется и более дешевое китайское оборудование, которое позволяет снизить себестоимость выпускаемой продукции.

Именно на непрерывных линиях (смотрите фото таких агрегатов) в наши дни выпускается большая часть всего объема катанки, в том числе и проволоки самых популярных размеров 8, 6, 10 мм, которая идет на производство коллекторных проводов, кабельных изделий, шиноприводов, проводов для троллейбусных линий и так далее. За счет высокой технологичности оборудования НЛП готовые изделия обретают следующие важные для катанки свойства:

высокая прочность в комбинации с высокой отличной пластичностью;
малый показатель температурного сопротивления, обуславливающий постоянство механических свойств проволоки при разных температурах, в которых она эксплуатируется;
небольшой показатель электросопротивления;
простота обработки;
длительный эксплуатационный потенциал изделий из катанки популярных диаметров (8 мм и других).
