Печь ракета для помещений

Усовершенствованная модель уличной. Может быть построена из кирпича, камня, глины, но чаще всего, используется именно кирпичный вариант.

К преимуществам такой ракетной печи относятся:

• Сравнительно простотой монтаж.
• Значительный КПД. Она способна обогреть до 60 квадратных метров, в зависимости от конструкции.
• Возможность обустройства лежанки, плиты для приготовления пищи, развилки в полу для обогрева поверхности.
• Не привередливость к топливу даже с низкой теплотворной особенностью.
• Практически полное сгорание сажи.
• Возможность маскировки печи теплоемкой облицовкой (чаще всего применяется саманная штукатурка).
• Режим работы около 6 часов при одной закладке топлива.

К недостаткам:

• Необходимость в постоянном присмотре за печью.
• Высокие температуры металлического колпака, способные вызвать ожог. В этой зоне температура может достигать 900–1200 градусов.

Ракетная печь такого типа работает по принципу прямого горения и дожига пиролиза, то есть древесных газов, что усиливает ее теплоотдачу.

Принцип работы такой:

1. Разжигают дрова в топливнике.
2. От их горения возникает естественный поток горячих газов.
3. В нижней части горизонтально расположенного канала есть вторичное отверстие для подачи кислорода, благодаря чему образуется пиролиз и его догорание.
4. Горячие газы устремляются в рейзер и колпак.
5. Благодаря колпаку давление разряжается, и новая порция горячих газов снова туда поступает, вытесняя старые.
6. Газы проходят между трубой и колпаком, нагревая это пространство, а затем выходят в дымоотводящую трубу.

При горении печь должна издавать звуки, схожие с легким шелестом. Если она гудит, значит, в топливник попадает чрезмерно много воздуха.

Особенности конструкции

У ракетной печи есть свои особенности построения:

• Высота колпака может быть от 1,5 до 2 частей от его диаметра.
• Обмазка колпака происходит не более чем на 2/3 части, а толщина ее обычно составляет 1/3 диаметра.
• Площадь сечения райзера (дымовой трубы) — примерно 5% от площади колпака и при этом между ней и верхней частью барабана остается не меньше 7 см зазора для свободной циркуляции газов.
• Горизонтально идущая труба равна по диаметру и высоте вертикальной. Внешняя труба — 1,5–2 части по сечению от площади барабана, длина ее достигает не менее 4 метров.
• Если используется лежанка в конструкции, длина ее газохода также привязана к диаметру барабана, для обеспечения качественного прогрева труб. Так для бочки диаметром 60 см, газоход может быть выполнен, например, 6 метров в длину.
• Поддувало выполняется на 50% от общей площади жаровой трубы.

Модификации

Ракетная печь может обладать варочной поверхностью, емкостью для нагрева воды, водяным теплообменным контуром и лежанкой.

С лежаком

Это наиболее распространенная модификация.

В такой реактивной печи лежак может быть выполнен из камня, кирпича, глины, под которым горячий воздух циркулирует по удлиненному горизонтальному дымоходу и выходит в итоге в вертикальный дымоход. Тепло такая печь с лежанкой или скамейкой держит до полусуток. Тело печи чаще всего оснащено варочной поверхностью для нагрева воды и приготовления пищи.

Для чистки сажи предусматривается специальная очистная дверца, которая находится между отверстием выхода газов из корпуса печи и канальной дымоходной системой.

С ондолью (теплым полом)

Эта система отопления родом из Кореи и является родоначальником «теплого пола». В отличие от предыдущего варианта, газоходный лабиринт обустраивается под полом домов, обеспечивая его прогрев.

В качестве змеевика используются специальные металлические трубы, изолированные негорючими материалами или кирпичные каналы.

Горячий воздух все так же циркулирует по каналам, прогревая поверхность пола.

С водяным теплообменником или емкостью для нагрева воды

Такая печь обладает огромным количеством вариативных схем конструирования. Так как опасность от такой печи из-за кипятка еще выше, при ее обустройстве обязательно необходимо проверять используемую схему и брать ее только из авторитетных источников и при консультации специалиста.

При правильном обустройстве ракетная печь с успехом сможет полноценно обогреть помещение и долгие годы служить своим хозяевам.

Делаем печь – ракету

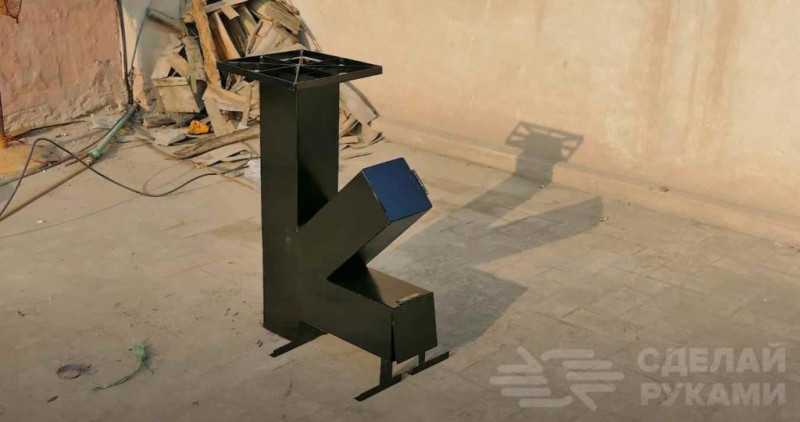

Большого труда не составит выполнить легкую походную печку, изображенную на чертеже, отыскав в доме такие материалы:

• профильная труба круглая диаметром 133—150 мм длиной 0,5 м;
• труба профильного сечения 14 х 20 см, длина 0,4 м;
• металлический лист толщиной 2—3 мм на колосники;
• пруток O8—10 мм для ножек;
• обрезки железа на подставку.

Вертикальная круглая труба варится к профильной под угол 45°, после к корпусу приделываются проушины для ножек (они должны легко сниматься). Вовнутрь наклонного топливника ставится колосниковая решётка, с наружной стороны фиксируется крышка. Для комфорта чистки золы внизу неплохо бы установить вторую дверку.

Совет. В первую очередь приварите к верхнему срезу огневого канала подставку – между донышком посуды и корпусом должны проникать газы, иначе «ракетной» тяги не появится.

Чертеж усовершенствованной версии мобильной печи

Конструкцию печи можно улучшить, организовав подачу вторичного воздуха вовнутрь дымогарной трубы. Обновление даст возможность увеличить результативность и продолжительность горения дров. Просверлите по обоим бокам отверстия с двух сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует эта печка, показывается на видео:

Из баллона с газом

На изготовление печи – ракеты собственными руками пойдут подобные материалы:

• трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стены 4 мм;
• квадратная профильная труба 150—200 мм в поперечнике;
• дымоходный отрезок трубы O10—15 см;
• сталь низкоуглеродистая (марка Ст20) листовая;
• плотная базальтовая теплоизоляция (80—120 кг/м3) либо сыпучие огнезащитные материалы, к примеру, вермикулитовый либо перлитовый гравий.

Для начала металлический прокат порежьте на заготовки соответственно с чертежом. После необходимо спилить у пропанового баллона крышку, заранее открутив вентиль и наполнив резервуар доверху водой. Инструмент – обыкновенная угловая шлифмашина с кругом для металла.

Последующая методика сборки выглядит так:

1. Разрежьте профильную трубу вдоль, отступив от края 35 мм. Одна часть пойдёт на изготовление зольника, вторая – поддувала.
2. Состыкуйте топливник и дымогарную трубу под угол 90°, сделав необходимые вырезы. Сверху топки прорежьте проем, куда приварится загрузочный бункер.
3. Сварите райзер с топливником, после наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину топки.
4. Установите и обварите бункер для закладки дров. Зафиксируйте дверки топливника и зольника.
5. Засыпьте между стенками дожигателя и оболочки перлит.
6. В баллоне сделайте боковой проем, чтобы вставить конструкцию которая готова. Крышку лучше выполнить съемной.
7. Произведите заключительную сборку и приварите дымоходный отрезок трубы.

Детально об изготовлении ракетной печки из баллона расскажет специалист в видеосюжете:

Из кирпича

Простейшую ракетную печурку чтобы приготовить пищу можно сложить из кирпичей без использования раствора, как показано на схеме с порядовками. Такое сооружение несложно разобрать и переставить если понадобится.

Печь-ракету с лежанкой нужно ложить на бетонный фундамент либо бутового камня. Материал – керамический или шамотный кирпич, раствор песчано-глиняный либо шамотный исходя из этого. Готовое основание стелится рулонным кровельным материалом с целью защиты от негативного воздействия влаги, после ложится сплошной первый кирпичный ряд. Последующий рабочий порядок выглядит так:

1. Выложите топливник, ставя кирпичи «на ребро». Таким образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
2. Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
3. Наденьте на райзер трубу или жестяные ведра, появившуюся полость засыпьте теплоизолятором либо простым песком.
4. Установите бочку кверху дном, выведя отрезок трубы газов дыма снизу.
5. Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
6. Произведите обмазку бочки и лежанки глиняным раствором.

Главное. Постройка производится с соблюдением правил кладки печи, расписанных в детальном руководстве.

Протяженность дымовых каналов изнутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдерживать общую длину газоходов в границах 4 м. Чтобы отопитель не дымил назад в комнату, подымите верх дымовой трубы на высоту 5 м, считая от колосников

Как выстроить кирпичную печку – ракету без бочки, обращаете внимание на видео:

Положительные качества походных печей, сделанных самостоятельно

Одно из главных преимуществ таких конструкций – минимум финансовых затрат. Подойдёт все, что у вас есть: листовины железа, кастрюли, жестяные банки, глина, кирпичи, полено и многое другое. Собрать их можно как заранее, так и на месте. По обстоятельствам. Можно подготовить одноразовые и многоразовые изделия. Разборные и монолитные.

Плюсы походной печки:

• минимум затрат или их отсутствие (можно сделать даже из земли);
• длительность горения;
• высокое КПД, увеличенная мощность;
• подходит любое топливо, собранное на природе;
• универсальность применения;
• небольшое количество дыма или полное его отсутствие.

В идеале походная печь, сделанная Вами должна быть компактной, нагревать кастрюлю, но не воздух. Так же обходиться минимумом дров, долго сохранять тепло внутри. Собрав самостоятельно конструкцию, Вы испытаете удовлетворение от собственного изобретения, а окружающие отметят его пользу. Что Вам поможет улучшить изделие? Конечно, это предыдущий опыт путешественников. Изучайте схемы/чертежи, познавательное видео. Только методом проб и ошибок можно получить что-то действительно стоящее.

Ведь так приятно приехать в красивое место, расположиться дружной компанией, разбить палаточный лагерь. Вот и время обеда подошло! А тут Вы с рукотворной походной дровяной печью. Ваши друзья останутся сытыми и довольными

И не важно, какой вариант выберете: печь-ракету, пиролизную или даже индейскую свечу. Пригодится любая и так вовремя!

Виды реактивных отопительных приборов. Выбор конструкции для самостоятельного изготовления

Стеллаж из профильной трубы 20х40 своими руками

Народными умельцами разработано несколько конструкций ракетных печей, пригодных для мобильного или стационарного использования:

• переносные агрегаты из металлических труб, жестяных банок или вёдер;
• реактивные отопительные приборы из газового баллона;
• печи, построенные из шамотного кирпича и металлической ёмкости;
• отопительные теплогенераторы с лежанкой.

Наиболее сложными в изготовлении являются конструкции, постройка которых требует навыков каменщика. Тем не менее, при наличии детальных схем порядовых раскладок, с этой работой справится даже начинающий домашний мастер.

Переносная печь-ракета

Переносные ракетные печи изготавливаются промышленностью серийно

Походные варианты представлены простейшими конструкциями, в основе которых лежит всё та же согнутая или сваренная из отдельных отрезков труба. Усовершенствования коснулись лишь установки перегородки для обустройства зольника, в которой делается прорезь для подсоса воздуха. Нередко нижнюю часть загрузочной камеры снабжают колосниковой решёткой для подачи воздуха непосредственно в зону горения. Проём для закладки дров оснащают дверцей, которой впоследствии регулируют подачу воздуха.

Агрегат из газового баллона

Использование газового баллона является следующей ступенью в развитии реактивных отопительных приборов. Более сложная конструкция позволяет значительно увеличить тепловую мощность и экономичность печи. Всё, что потребуется для изготовления установки — бытовой газовый баллон или бочка из-под ГСМ, отрезки толстостенных стальных труб и металлический лист толщиной 3–5 мм.

Печь-ракету из газового баллона можно использовать для обогрева небольших хозяйственных помещений

Как работает подобная конструкция можно видеть на приведённой схеме. Дрова, загруженные в топливник, сгорают благодаря притоку воздуха через загрузочное окно. Дожигание горючих газов происходит в трубе, установленной внутри баллона за счёт подачи вторичного воздуха. Чтобы усилить эффект, внутреннюю камеру утепляют, благодаря чему удаётся поднять температуру внутри выше 1000 °С. Раскалённые газы по ходу движения ударяются в колпак и попадают во внешнюю камеру, стенки которой выступают в качестве теплообменника. Отдав свою энергию, продукты сгорания выводятся через дымовую трубу, врезанную в нижнюю часть с обратной стороны баллона.

Комбинированная ракетная печь из кирпича и металлической бочки

Использование шамотного кирпича для обустройства топливника и внутренних камер реактивного отопительного прибора переводит «ракету» в разряд стационарных конструкций. Высокая теплоёмкость используемых материалов позволяет накапливать тепло и отдавать его в течение нескольких часов, поэтому подобные агрегаты нередко устанавливают в жилых помещениях.

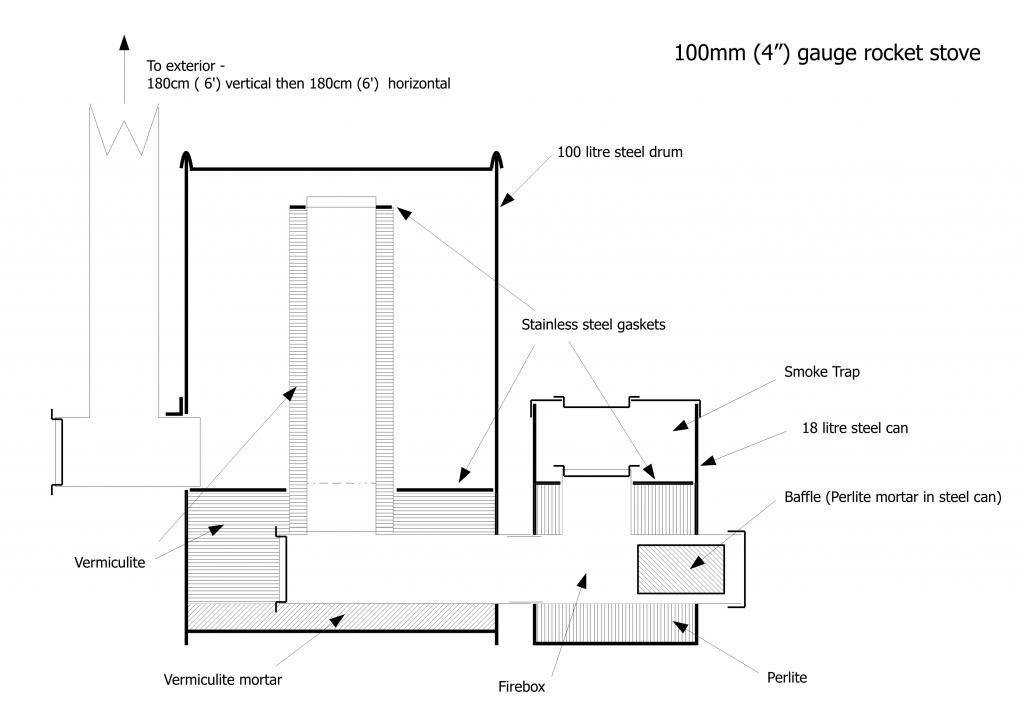

Устройство печи с огнеупорной футеровкой рабочей зоны

Реактивная печь с лежанкой

Как и другие твердотопливные печи, «ракета» имеет недостаток в том, что большая часть тепла уходит через дымоход. Несмотря на это, отдельные преимущества её конструкции позволяют с лёгкостью избавиться от этого минуса. Всё дело в том, что агрегат назвали реактивным неспроста, а из-за высокой скорости иссечения горящих газов. Вот эту его особенность как раз и можно обернуть во благо, значительно увеличив длину дымоотводящих каналов.

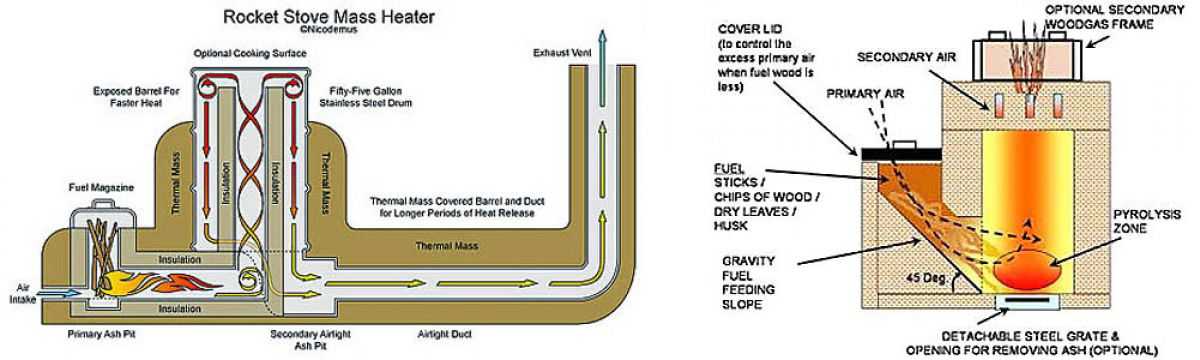

Схема реактивной печи с лежанкой

Эта идея нашла свою реализацию в массивных стационарных конструкциях с лежанкой в форме дивана или кровати. Её с успехом изготавливают из кирпича или бутового камня, декорируя пластичной массой из глины и опилок. Благодаря высокой теплоёмкости используемых материалов печь может удерживать тепло всю ночь, что в сочетании с высокой экономичностью делает отопительный агрегат весьма привлекательным для монтажа в жилых помещениях.

Выбирая конструкцию для изготовления в домашних условиях, надо учитывать особенности её эксплуатации. В качестве походного варианта выбирают мобильную установку — её будет достаточно, чтобы согреться, просушить одежду и приготовить обед. Для того чтобы время от времени обогревать небольшие технические помещения используют переносную конструкцию из газового баллона. Если же требуется отапливать небольшой загородный домик или дачу, то лучшего варианта, чем реактивный отопительный агрегат с лежанкой, попросту не существует.

Как работает ракетная печь

Конструкция состоит из нескольких основных частей. Одной из них является топливная камера, которая может быть как наклонной, расположенной под углом 45 градусов, так и горизонтальной (это зависит от типа печки ракеты).

В топливную камеру загружаем мелкие щепки, и прогреваем «ракетницу». Потом подкладываем уже нормальные дрова.

Принцип работы печи ракеты довольно прост. В процессе горения дров внутри турбопечи создается естественная тяга и может даже появляться характерный гул — это связано с тем, что в печь входит холодный воздух, а выходит горячий дым.

Когда корпус прогревается, горение становится более интенсивным, и гул может быть уже более сильным. Это говорит о том, что подачу воздуха в печь нужно уменьшить, прикрыв заслонку на входе в печь.

В некоторых конструкциях ракетных печей за счет дожига пиролизных газов наблюдается более длительное горение дров, при этом интенсивность горения остается на том же уровне.

Благодаря этому, чтобы вскипятить даже большой объем воды (довести их до температуры 100 град.), требуется минимум времени. И одной закладки дров хватит не только чтобы чайник вскипятить, но и яичницу пожарить с колбасой.

В этой статье мы поделились с вами различными вариантами изготовления ракетной печи: из металла и кирпича, стационарными и походными (переносными) конструкциями, и все они выполняют свою функцию на 100%. И сделать такие печи под силу каждому.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

1. Высота колпака H составляет от 1,5 до 2D.
2. Высота его глиняной обмазки – 2/3H.
3. Толщина обмазки – 1/3D.
4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Печь “Антошка”

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь “Антошка”

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) – 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) – 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

Болгарка.
Сварка (для надежного крепления всех элементов).
Маркер.
Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

Разметить имеющуюся в материалах трубу (поставить ее вертикально).
Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба. Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 – полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Принцип действия и конструкция

Печь-ракета получила свое название из-за отдаленной схожести с конструкцией реактивного двигателя, а еще благодаря ревущему звуку, возникающему в определенном режиме работы обогревателя. Печки подобного рода мастера-умельцы сваривают своими руками из баллона либо выкладывают из кирпича. В последнем случае в дополнение к отопительному агрегату сооружают лежанку, пропуская сквозь нее дымовые газы.

Для своей работы ракетные печи используют 2 принципа, присущие другим конструкциям дровяных отопителей:

Принцип действия ракетной печи.

• естественное движение газов при нагреве и охлаждении;
• пиролизное сжигание твердого топлива.

Естественное движение газов применяется в двухколпаковых печах, где продукты горения выходят в дымовой канал только после того, как отдали свое тепло кирпичным стенкам. Данный принцип дает огромное преимущество, благодаря ему отопительный агрегат способен функционировать при минимальной тяге в дымоходной трубе. Выделение и сжигание пиролизного газа — это способ более эффективно использовать энергию топлива.

Печь-ракета состоит из 3 каналов — одного горизонтального и двух вертикальных. Горизонтальный канал является топливником, куда сверху вставляются дрова. В него подается первичный воздух и происходит горение с выделением пиролизных газов. Эти горючие газы догорают в вертикальном канале, поднимающемся кверху и заканчивающемся колпаком. Под ним происходит теплообмен с окружающей средой, после чего продукты горения охлаждаются, становятся тяжелее и опускаются во второй вертикальный канал, ведущий наружу.

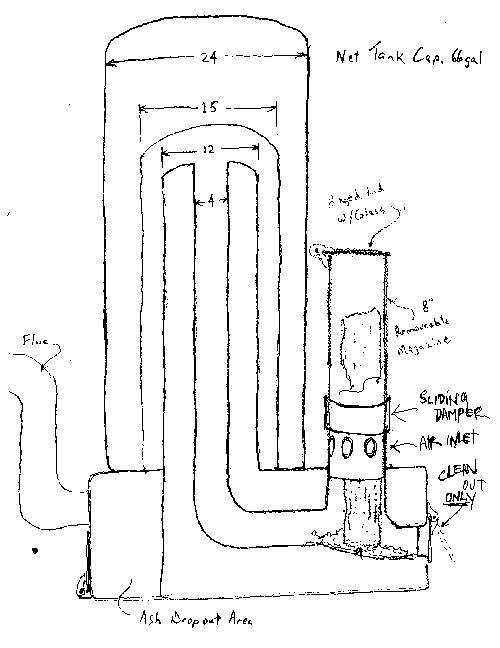

Печь с водяным контуром.

Из-за того, что остывающие дымовые газы вытесняются из-под колпака новыми горячими массами, ракетная печь действует практически без дымоходной тяги. Горизонтальный и первый вертикальный канал выкладывается из кирпича, а сверху на него устанавливается железная бочка, играющая толь теплообменника. Просвет между ее стенками и кирпичной вертикальной шахтой является вторым каналом, через который газы покидают отопитель.

Существуют варианты конструкций и чертежи, где вместо опрокинутой железной бочки печь — ракета может оснащаться многоходовым стальным теплообменником. В нем продукты горения совершают несколько ходов в разных направлениях, попутно отдавая тепло. Но подобная конструкция выглядит менее эстетично и вряд ли подойдет для жилого помещения.

Ракетная печь может усовершенствоваться своими руками путем дополнительного использования теплоты продуктов горения. Для этого их не выводят сразу в дымоход, а пропускают через кирпичные каналы лежанки. Правда, в этом варианте дымоходная тяга уже необходима, потому что силы естественного перетока газов будет недостаточно.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Виды печек для разных условий эксплуатации

Печь ракета с водяным контуром, кирпичная или металлическая, сможет заменить собой котел. Теплообменник здесь устраивается в верхней части жаровой трубы в виде опоясывающей водяной рубашки. Внутри рубашки располагаются перемычки для более эффективного отвода тепла к теплоносителю. Конструкция предельно простая, она может обогревать домовладения площадью до нескольких десятков квадратных метров.

Ракетная печь для гаража может быть изготовлена из старого пузатого газового баллона или бочки. Для этого в выбранной таре делаются два отверстия – одно в верхней крышке, а другое на боковой поверхности. Внутрь вставляется Г-образная труба. Обладая небольшим опытом работы со сварочным аппаратом, все работы займут у вас максимум полчаса.

Также вы можете сделать печь вышеописанного ракетного типа из отрезков квадратной и металлической трубы по приведенному чертежу.

Также для обогрева гаража подойдет отопительная ракетная печь «Огниво – Хозяин». Это магазинная модель, изготавливаемая из алюминиевой гофрированной трубы и обычного листового железа. Она работает примерно по той же схеме и позволяет согреть гараж площадью до 30 кв. м.

Чертежей ее в открытом доступе пока нет, поэтому вы можете попробовать собрать печь «Огниво» своими руками на основе ее фотографии. Также ее можно купить на сайте производителя.

Мы уже говорили, что для обогрева больших домовладений потребуется ракетная печь длительного горения с водяным контуром. Маленькое домовладение из одной комнаты можно обогреть более простой печкой с лежанкой – так вы сэкономите место на мебели. Она состоит из следующих узлов:

• Топка с вертикальной загрузкой – в нее помещаются поленья;
• Камера дожигания – горизонтальный участок перед райзером (жаровой трубой), здесь происходит пиролизное горение;
• Райзер с варочной поверхностью – вертикальный участок с металлическим корпусом, отдающим тепло в помещение;
• Горизонтальные каналы – они нагревают лежанку, после чего продукты сгорания отправляются в дымоход.

Ракетная печка для обогрева дома из одной комнаты обмазывается глиной, чтобы получилась ровная и удобная лежанка – здесь можно постелить матрас или небольшое покрывало.

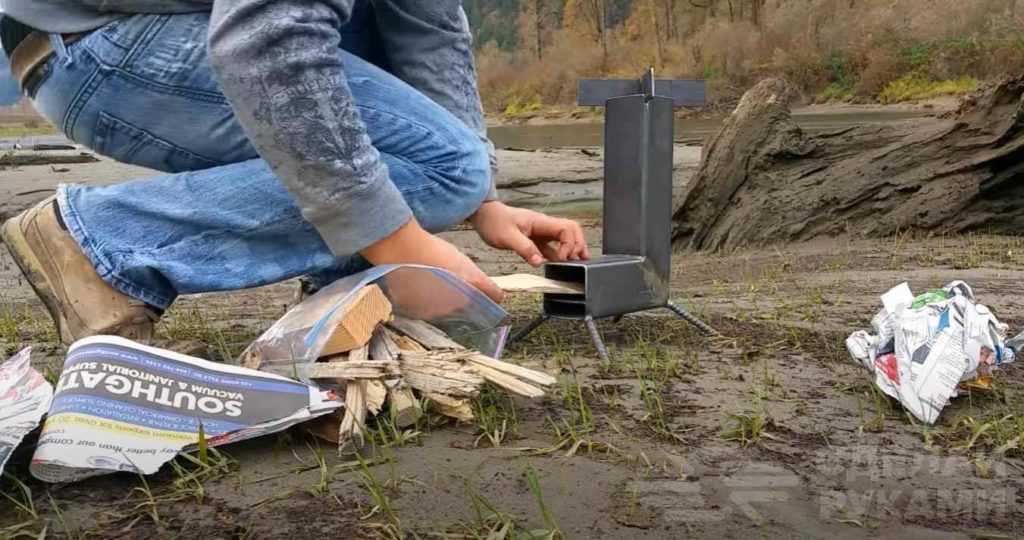

Для походного применения используются самые простые печи ракетного типа, изготавливаемые из металлических труб. Они отличаются компактностью, легко разжигаются и гасятся, быстро остывают и позволяют оперативно приготовить обед на открытом воздухе. Главное, не перестараться с количеством загружаемого топлива, чтобы не сжечь еду высокотемпературным пламенем.

Завершающий этап

Чтобы печь-ракета не отдавала тепло грунту, засыпку котлована вокруг топливника нужно производить керамзитом либо вермикулитовым щебнем. После чего сверху вертикального канала надевается тонкостенная труба ДУ450 и обрезается вровень с плоскостью верхнего кирпича. Просвет, получившийся между наружными сторонами кирпичной кладки и трубой, тоже засыпается огнестойким утеплителем.

Железная бочка надевается на вертикальный канал дном вверх. При этом ее дно не должно упираться в кирпичную кладку, так что под бочку придется устроить основание на необходимой высоте. Затем в нижней части бочки вырезается круглое отверстие диаметром не менее 150 мм, куда герметично подключается дымоходная труба такого же размера. Верхняя часть бочки, выступающая в помещение, окрашивается специальной эмалью, нижняя отделывается глиной или другим подходящим материалом.

Со стороны закладки дров устанавливается дверца, а с торца горизонтального канала — воздушная заслонка. После окончания строительства ракетную печь необходимо испытать, сделав пробную растопку. Не стоит сходу закладывать большую порцию дров, начните с малого. Проверьте, как себя ведет печка в разных режимах подачи воздуха и не просачивается ли где-нибудь дым.

Она способна обогреть лишь одно большое помещение, что очень удобно для дачного домика, также для дачи подойдет кирпичная печь без фундамента. О высокой эффективности речи не идет, КПД агрегата вряд ли превышает 50%. Подкупает простота конструкции и ее дешевизна.

Плюсы и минусы

Ракетные печи продолжительного сгорания обладают следующими хорошими качествами:

• большим коэффициентом полезного действия — не меньше 85%;
• высокой скоростью нагрева помещения — на 50 м? станет тепло менее чем за 1 час;
• отсутствием сажи — выброс при горении топлива не образовывает копоти, а сформировывается в виде пара и углерода;
• возможностью функционирования с применением твердого топлива любого вида;
• небольшим расходом — использование топлива печью ракетой в 4 — 5 раз меньше, чем печкой прямого сжигания при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства тёплой лежанки;
• длительностью теплосбережения в отлично разогретой конструкции без добавки топлива — до 12 часов.

Положительных качеств у подобной печи много, однако есть и плохие стороны

К минусам относится:

• ручной способ управления отопительным устройством — прогорание топлива выполняется быстро, и требуется его постоянная докладывать;
• высокая температура нагрева некоторых компонентов конструкции грозит ожогом хозяевам при случайном соприкосновении;
• быстрота нагрева не дает возможность использовать ракетную печь для бань;
• эстетическая составная часть подобного устройства на любителя и подходит не для любого интерьера;
• опасность проникновения угарного газа в комнаты для проживания.

к содержанию ^

Строительный материал для строительства печи ракеты долгого горения собственными руками выбирают в зависимости от теплотворной способности топлива. Для кладки весомой части корпуса в большинстве случаев применяют простой красный печной кирпич. Топливник и топочный бункер футеруют огнеупорным кирпичом.

Если предполагается задействовать высококалорийное горючее (к примеру, каменный уголь), то шамотный кирпич используют для строительства практически всех частей конструкции. Закрепляют кладочные детали раствором воды смеси песка и глины.

независимо от типа конструкции для ракетной печи долгого горения понадобится приобрести печную фурнитуру:

• поддувало;
• колосниковые решётки;
• дверки топочной;
• переходный колпак;
• труба для дымоотвода.

к содержанию ^
