На какой высоте располагать вентиляцию над кровлей

Расчеты и нормативы

Наружная труба объединяет все части системы вентиляции, через нее выходит из помещения отработанный воздух.

Эффективность работы вентиляции зависит от высоты трубы и значений других, связанных с ней, параметров. Кроме того, обустройство вентиляции регламентируется СНИП 41-01-2003 — это норматив, который нужно соблюдать при монтаже вентканалов.

Пять факторов, которые влияют на расчеты

Расчет необходимой высоты вентканала зависит от пяти ключевых факторов:

• Расстояния от самой высокой точки — конька до вентиляционной трубы;
• Особенностей конструкции крыши;
• Предписанных требований противопожарной защиты;
• Диаметра вентканала;
• Организации вентиляции и дымоотведения.

Высота вентиляционных шахт

Большинство застройщиков строят свой дом, самостоятельно выполняя все работы. Они знают, какой должна быть труба вентиляции, поэтому сами могут организовать коммуникации в каждом помещении. Но есть смысл рассмотреть высоту шахты от конька в каждом конкретном случае.

Предназначение системы вентиляции в коттедже

Вентиляционная система является обязательным элементом в каждом частном доме. От этого зависит комфорт проживания. Поскольку данная система определяет в дальнейшем качество воздушных масс в помещениях, она непосредственно влияет на здоровье людей.

Но даже, невзирая на естественную очевидность, редко в частном доме сейчас можно отыскать на самом деле эффективную вентиляционную систему. Хотя есть несколько ее разновидностей.

Принудительная

Организуется за счет стимуляции передвижения воздуха с помощью эжектора либо вентилятора. Такая система довольно качественная и служит продолжительное время.

Но у нее есть множество недостатков. Это затраты электроэнергии и сильный шум, сопровождающий вращение вентилятора. Да и расходы на монтаж тоже велики.

Естественная

Осуществляется за счет разницы воздушной температуры в доме и на улице, значительно зависит от силы ветра. Естественная вентиляционная система разделяется на организованную и неорганизованную.

В последнем варианте воздушные потоки проникают в дом за счет зазоров в оконных и дверных проемах. Но с развитием пластиковых систем такая возможность становится очень низкой.

Организованная естественная вентиляционная система создается на основе расчетов, в ходе которых определяется расстояние и высота вентшахты от конька крыши. Чтобы повысить функционирование такой коммуникации, необходимо смонтировать специальные трубы вытяжки, оборудованные дефлекторами. Трубы могут устанавливаться на разную высоту от конька, но она должна соответствовать требованиям СНиП. Если нормы будут нарушены, то вентиляция не сможет эффективно работать.

В процессе самостоятельного сооружения дома нужно понимать, какая труба требуется для вентиляции. Но не каждый человек осознает огромный ассортимент этих элементов. А рынки пестрят различными воздушными отводами.

Сейчас вентиляционные каналы классифицируются по таким параметрам:

• уровень эластичности: жесткие, полугибкие, гибкие;
• форма труб: круглая, квадратная;
• метод подсоединения: сварные, бесфланцевые, фланцевые;
• используемый материал: из оцинковки, нержавейки, меди, пластика;
• конструктивный вариант исполнения: прямошовные и вальцовые;
• основное предназначение: теплоизоляционные или поглощающие шумы.

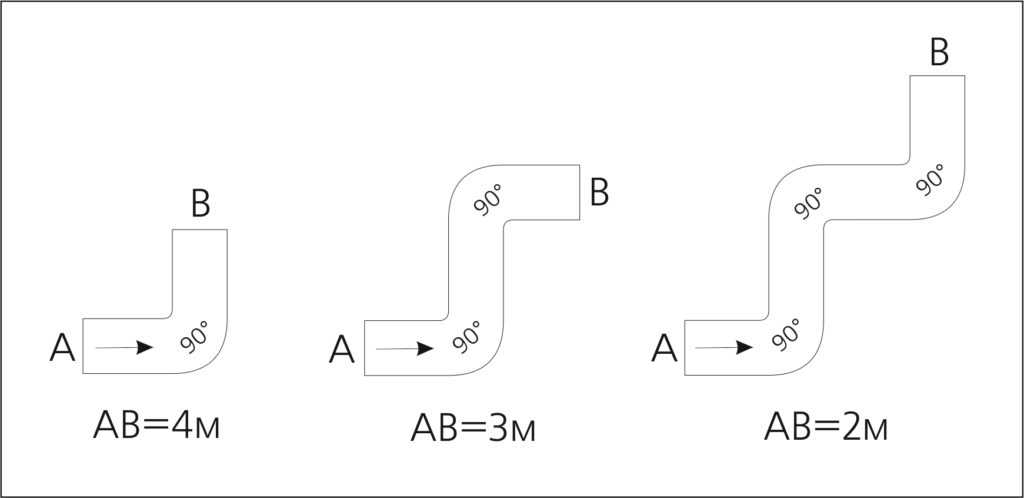

Расчет длины воздуховодов

Для эффективной работы системы отвода воздуха необходимо грамотно рассчитать длину наружной части воздуховода. Этот канал объединяет все потоки вентиляционной системы и служит для отвода воздуха из помещения во внешнюю среду.

Высота наружной вентиляционной трубы определяется исходя из требований, установленных СНиП:

• на плоской крыше высота трубы должна быть 300 мм и более;
• на скатной крыше минимальная высота воздуховода должна быть не меньше 500 мм;
• если вытяжная труба установлена на одной линии с дымоходом на расстоянии до 3 м, их высоты должны совпадать;
• воздуховод должен быть выше конька крыши минимум на 0,5 м, если он удален на расстояние до 0,5 м (от конька);
• если дистанция между коньком и воздуховодом от 1,5 м до 3 м, высота вытяжки должна быть не меньше высоты конька.

Важно знать! При проектировании наружной части воздуховода нужно учитывать его устойчивость к ветру.

Определить точную высоту вентиляционной трубы над крышей можно при помощи таблицы. Для этого достаточно знать диаметр. Верхняя строка содержит значения высоты труб, в левой колонке указана ширина, а в ячейках – эквивалентные диаметры в мм.

Методика самостоятельного расчета

Какой высоты должен быть дымоход? Этот параметр регламентируется СНиП 2.04.05-91 (с оригиналом документа можно познакомиться здесь).

Согласно данному документу:

• минимальная высота дымоотводящего канала от колосника до оголовка составляет 5 м;
• оптимальная высота – 6 м.

Параметры, влияющие на высоту дымохода

Как рассчитать высоту дымохода? Специалисты рекомендуют пользоваться следующей формулой.

Как самостоятельно вычислить высоту дымового канала

Исходя из представленной формулы, можно определить параметры, которые существенно влияют на высоту дымоотводящей трубы:

• метеорологические условия окружающей местности (параметр А). Для северных районов значение коэффициента принимается равным 160. Для других районов значение можно найти в описательных документах;
• масса вещества, проходящего через трубы за единицу времени (Мi). Данные можно определить на основании документации, прилагаемой к отопительному оборудованию;
• скорость оседания частиц, образующихся в результате горения (F). Для золы при дровяном отоплении данный коэффициент принимается равным 25, а при использовании электрического нагревательного прибора F=1;
• концентрация различных веществ в газе, который следует вывести (Спдкi и Сфi). Показатели берутся из описательной характеристики отопительного оборудования;
• объем выводящего газа (V);
• разница между температурой поступающего воздуха и выходящего из трубы (Т).

Произвести расчет самостоятельно достаточно трудно, поэтому рекомендуется обращаться за помощью к специалистам.

Оптимальная высота трубы на крыше

Высота дымохода над крышей также определяется СНиП 2.04.05 и формой крыши. Регламентируется данный показатель следующим образом:

1. Для плоской крыши высота дымоотводящей трубы определяется так:
   • при отсутствии парапетов и иных устройств минимальная высота дымовой трубы над кровлей составляет 120 см;
   • при наличии защитных бордюров и иного оборудования длина трубы должна быть увеличена. Рассчитать параметр можно, увеличив максимальную длину оборудования на 1 м;
   • если на крыше располагается вентиляционная труба, то высота дымоходного канала должна быть на 50 см больше высоты вентиляционного канала. При этом следует учесть, что дымоотводящая труба должна располагаться минимум в 5 м от вентиляционной шахты.

Определение высоты дымоотводящего канала для плоской крыши

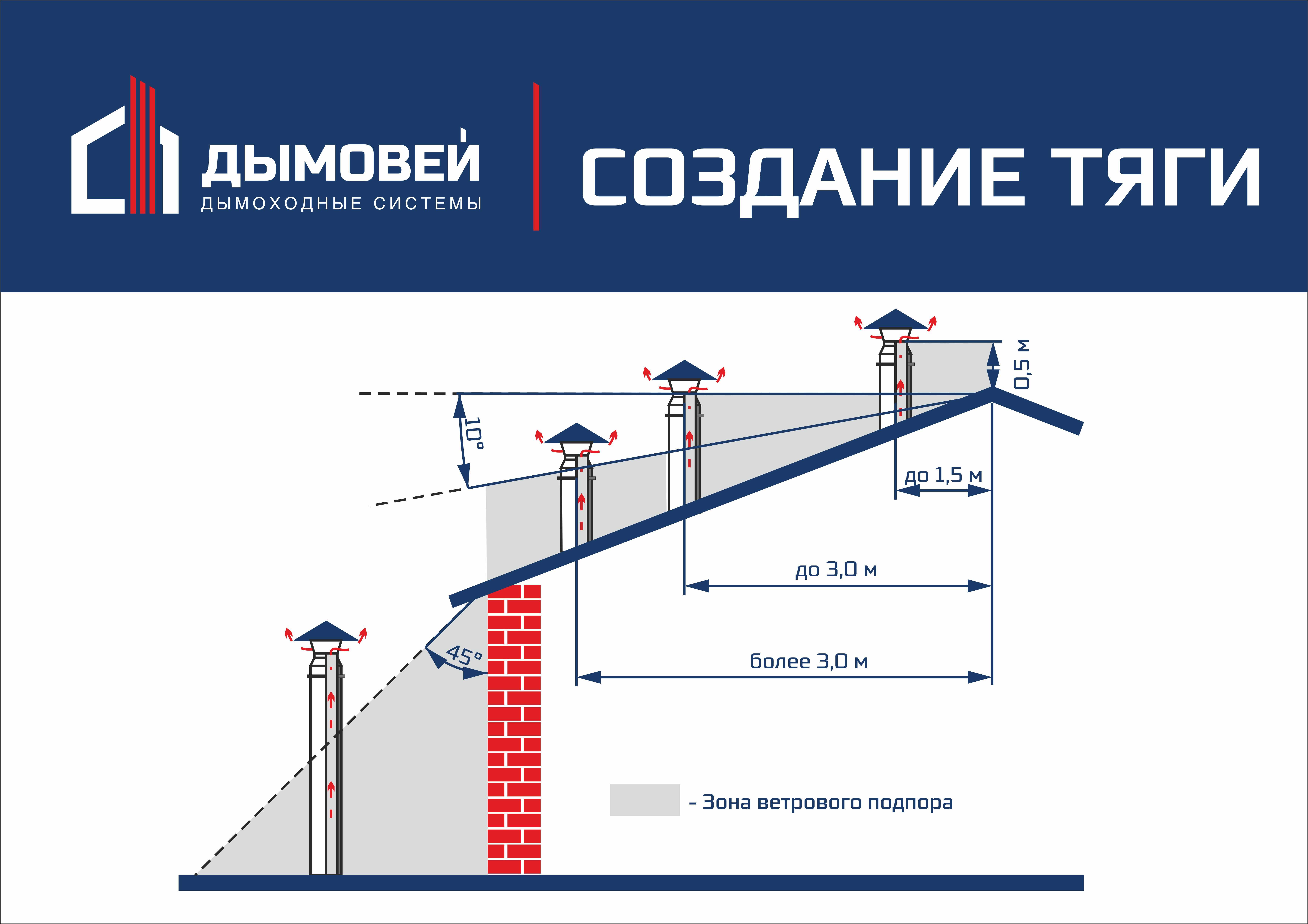

1. Какая высота дымохода должна быть на скатной крыше? Параметр следует определять исходя из месторасположения дымовыводящего канала, а именно от его удаленности от конька крыши, то есть:
   • если труба от отопительного прибора выходит ближе 1,5м от конька крыши, то ее минимальная высота должна составлять 500 мм;
   • высота дымохода от конька при удалении трубы на расстояние 1,5 – 3 м должна быть равна максимальной высоте крыши;
   • если дымоотводящий канал выходит на крышу на расстоянии более 3 м от конька, то между горизонтальной линией конька и окончанием дымохода должен образовываться угол в 10º.

Определение длины дымового канала для скатной крыши

Высота дымовой трубы на крыше зависит от ее месторасположения и определяется нормативными документами.

Высота дымохода над коньком также определяется на основании сторонних факторов, таких как расположенные рядом высокие деревья или строения. При наличии сторонних помех образуется так называемая зона ветрового подпора, в которой невозможно обустроить тягу, достаточную для корректной работы отопительного прибора. Для улучшения тяги требуется минимум на 50 см увеличить высоту трубы для выхода из ветровой зоны.

Как рассчитать длину дымохода при наличии высоких предметов рядом с домом

Аналогичная ситуация складывается при установке отопительного оборудования в подсобном помещении, расположенном в пристройке к основному дому.

Расчет высоты трубы при расположении прибора отопления вне основного дома

О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео.

Похожие публикации:

• Монтаж водопровода из труб пнд
• Прокладка полиэтиленовых труб в земле
• Размеры полипропиленовых труб
• Укладка канализационных труб в траншею
• Прокладка газопроводов из полиэтиленовых труб
• Характеристики металлопластиковых труб

Какое обоснование ( СНиП или сп) конкретно по высоте вент.шахты на 500 относ.уровня плоской кровли

А как же санпин 2.1.2.2645-10 пункт 4.9. Шахты вытяжной вентиляции должны выступать над коньком крыши или плоской кровли на высоту не менее 1 м. ?

санпин 2.1.2.2645-10 пункт4.9 шаты вентиляции над коньком не менее 1м?

Сделайте крышку над трубой в виде чечевицы, чтобы выпуклость и вверх и вниз. Получится эффект диффузора и пролетающий воздушный поток создаст разрежение на конце трубы. Вентиляция станет принудительной. Или я не прав?

Принудительной вентиляции станет только если Вы поставите вентилятор.

установка сэндвич труб ,и кирпичных 89290309018

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота

При размещении вытяжного короба на крыше здания должно быть учтено наименьшее допустимое расстояние между ним и воздухозабором приточной системы. Согласно СниП:

• по горизонтали оно равно десяти метрам,
• по вертикали, соответственно, шести.

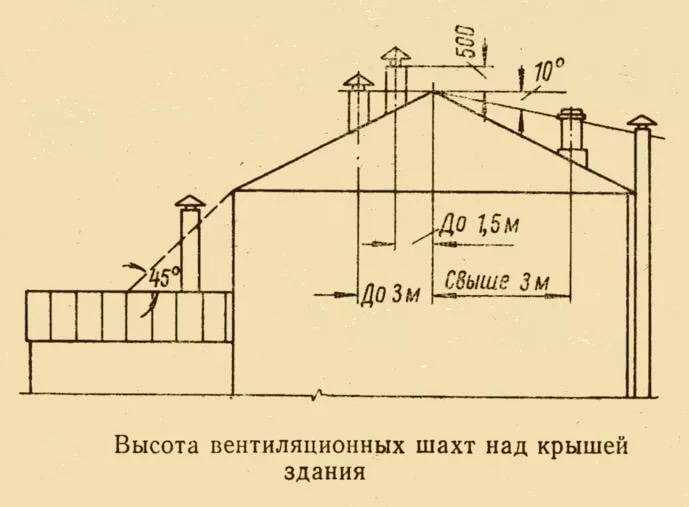

Высота вентиляционной шахты над кровлей определяется по следующим условиям:

• при ее расположении близ конька устье, то есть отверстие вытяжки должно находиться выше конька, по крайней мере, чем полметра;
• при расположении от конька на расстоянии полтора-три метра отверстие находится вровень с коньком;
• для расстояний свыше трех метров отверстие выводят по стороне угла в 10⁰ к горизонту с вершиной на коньке.

В помещениях общественного питания и продовольственных магазинах согласно СаНПиН высота шахты над кровлей не должна быть менее 1 м.Таким образом, этот показатель – величина переменная, изменяющаяся в зависимости от конкретного проекта. Высоту устья над крышей для стандартной конструкции обычно выбирают равной 1 м, в случае факельного выброса – самое меньшее в 2 м над самой высокой точкой крыши. Для аварийных – шахту подымают на высоту минимум в 3 м от земли.

Материал

В сооружениях жилого и общественного назначения с системой объединенных каналов для вытяжки чаще всего используют легкий бетон, кирпич, доски, обитые изнутри оцинковкой. Ствол прохода с внутренней стороны предварительно покрывают войлоком, который смочен в растворе глины и оштукатуривают снаружи. В промышленных зданиях вытяжную конструкцию преимущественно выполняют из листовой стали.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Дымовые трубы

На что влияет дымовая труба

Как мы упоминали выше, высота дымовых труб влияет на множество аспектов работы отопительной системы. Однако для нас ключевыми будут такие моменты как КПД котла (если проектирование дымовых труб здания было проведено с ошибкой – возможно снижение КПД от 95 до 60%) и расход топлива.

Вот почему, приступая к обустройству отопительной системы, необходимо учесть не только номинальную высоту дымоходной трубы, но и материал, из которого она будет изготовлена, и ее сечение, и конфигурацию. Да и расположение дымовой трубы проект должен определять с учетом того, какое отопительное устройство используется – котел, печь или камин.

https://youtube.com/watch?v=APG7VLXArMI

Выбор высоты трубы

И все же, говоря о тонкостях обустройства дымохода, нельзя обойти самый главный вопрос — какой высоты должна быть дымовая труба?

С одной стороны, все просто: выше труба – больше тяга. Однако, если сделать слишком высокую дымовую трубу – возрастет аэродинамическое сопротивление движению образующихся в котле или печи продуктов сгорания. Дым движется вверх медленнее, постепенно остывает, отдавая свою теплоту стенкам трубы.

В результате снижения температуры масса продуктов сгорания увеличивается – и соответственно, уменьшается тяга. Вот почему даже самая высокая дымовая труба не является гарантией устойчивой тяги.

Дымовая труба на наклонной крыше

Также нужно учитывать, где именно расположена дымовая труба. Если дымоход находится ниже уровня конька крыши, то тяга будет непостоянной, так как на нее будет очень сильно влиять направление ветра.

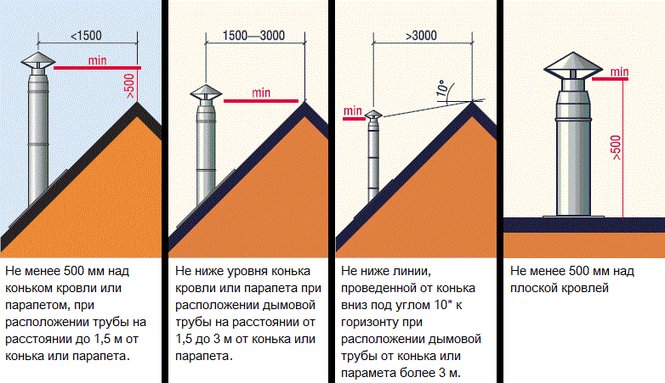

Именно поэтому СНиП 2.04.05-91 выдвигает к высоте дымовых труб следующие требования:

• Высота трубы, начиная от колосниковой решетки до устья трубы должна быть не менее 5 метров, а желательно – 6 метров и более
• Труба, расположенная на плоской кровли без большого парапета, должна быть не менее 0,5 м высотой
• Труба, расположенная на расстоянии до 1,5 метра от конька или парапета, должна минимум на 0,5 м возвышаться над их уровнем
• При расположении трубы дымохода на расстоянии от 1,5 до 3 метров от конька или парапета ее устье должно быть на уровне этих элементов кровле
• Если труба расположена дальше, чем в 3 метрах от конька – ее устье может быть расположено не ниже линии, проведенной от конька вниз под углом в 10 градусов к горизонтали

Выбор высоты дымохода

Хомут для растяжек

Однако правильный выбор высоты трубы – это только полдела. Трубу выбранной высоты необходимо еще и правильно установить.

Техника возведения дымовой трубы зависит от материала, который будет использован, однако для любой дымовой трубы будет справедливым следующее требование: если высота трубы над уровнем кровли (от подножья трубы до ее устья) превышает 1,2 м, обязательной является установка растяжек. Для закрепления растяжек на саму трубу надевается специальный хомут, а противоположные концы растяжек надежно закрепляются на крыше.

Расчетное определение высоты дымовых труб

Итак, мы подошли к вопросу, который волнует многих начинающих строителей — как рассчитать высоту дымовой трубы?

Когда проводится расчет высоты трубы, необходимо учитывать следующие факторы:

• Коэффициент, показывающий уровень рассеивания продуктов сгорания в атмосфере
• Коэффициент, показывающий скорость оседания продуктов сгорания
• Масса выделяемых продуктов сгорания за единицу времени
• Количество труб

Далее все эти данные подставляются в уравнения, определяющие высоту трубы, достаточную для обеспечения требуемой тяги. Однако высокая сложность данных уравнений делает такой расчет крайне трудоемким.

Труба выше конька

Альтернативой данным расчетам (к слову, производить их должны все-таки профессиональные теплотехники) может стать использование программ-калькуляторов для определения высоты дымовых труб.

В интернете существует множество как онлайн-, так и оффлайн-версий подобных программ, которые за несколько секунд могут произвести расчет дымовой трубы, и предоставить вам все необходимые для работы параметры.

Как видите, верное определение высоты дымовой трубы является необходимым условием оптимальной роботы дымохода, да и всей отопительной системы в целом

Поэтому, если вы хотите, чтобы в вашем доме было тепло, а дымоход работал «как часы» — уделите пристальное внимание рекомендациям которые приводятся в этой статье

Расчет диаметра воздуховода и высоты канала

Чтобы произвести правильный расчет диаметра воздуховода можно воспользоваться помощью специалиста, изучить нормативные документы или использовать электронный калькулятор.

Нормативы

Правила обустройства вентканалов изложены в СНиП 2.04.05–86.

Основные из них следующие:

• вентканалы от кухни и котла отопления следует врезать последними в систему вентиляции;
• прочность и высота труб должны соответствовать ветровой нагрузке;
• проходящий через стены и крышу коттеджа воздуховод должен быть герметичным и устойчивым к коррозии.

Для снижения скорости потока в каналах необходимо устанавливать вентиляционные решетки.

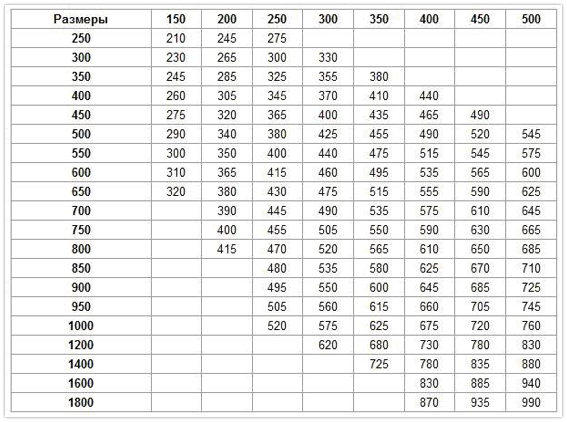

По таблице

Расчет по таблице применяется в тех случаях, когда у владельца дома имеется обширный выбор строительных материалов и есть точные данные относительно параметров будущего строения. Нужно только сопоставить диаметр или площадь воздуховода с объемом помещения. При более сложных подсчетах учитывается форма магистрали, ее шероховатость и температурные показатели. Воспользоваться можно таблицей:

Калькулятор

Электронный калькулятор на сайте http://ventkam.ru является настоящей находкой для мастеров, которые обустраивают вентиляцию в доме своими руками. Подсчет данных производится быстро и точно. Все что нужно — провести замеры и ввести полученные числа в ячейки.

Нюансы

Даже правильно и добротно возведенная вентиляция нуждается в регулярном обслуживании. Это необходимо для восстановления геометрии и площади сечения вентканалов.

https://youtube.com/watch?v=frRw%2520

Расчеты и нормативы

Наружная труба объединяет все части системы вентиляции, через нее выходит из помещения отработанный воздух.

Эффективность работы вентиляции зависит от высоты трубы и значений других, связанных с ней, параметров. Кроме того, обустройство вентиляции регламентируется СНИП 41-01-2003 — это норматив, который нужно соблюдать при монтаже вентканалов.

Пять факторов, которые влияют на расчеты

Расчет необходимой высоты вентканала зависит от пяти ключевых факторов:

• Расстояния от самой высокой точки — конька до вентиляционной трубы;
• Особенностей конструкции крыши;
• Предписанных требований противопожарной защиты;
• Диаметра вентканала;
• Организации вентиляции и дымоотведения.

Преимущества утепления

Согласно СниП утепление дает возможность создать в помещениях микроклимат, в котором люди могут комфортно жить и работать. При качественно выполненном утеплении:

• уменьшается теплообмен;
• предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
• снижается риск возгорания;
• ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
• уменьшается теплопередача во внешнюю среду.

Толщина слоя теплоизоляции зависит от таких параметров как:

• наличия точки росы,
• формы, размеров воздухоотвода,
• теплопроводности утеплителя,
• температурного перепада между вентсистемой и помещением.

Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

В системах с естественным воздухообменом, как и с принудительным для определенной категории зданий, наличие утепления обязательно. Для кирпичных вентшахт, в отличие от металлических, проблема образования конденсата не стоит, поэтому вопрос теплоизоляции теряет свою актуальность.

Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.

Как утеплить

Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.

Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.

Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:

• подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
• минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
• дождавшись окончательного высыхания, устанавливают фасадные дюбели;
• укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
• после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.

2019 stylekrov.ru

Особенности расчета труб дымохода

Определяя высоту трубы, нужно учитывать многие факторы. Основные из них:

• Дистанция от конька. В СНиП указаны таблицы с учетом размера дымоотвода.
• Все котлы обязаны иметь особые устройства, автоматически завершающие горение при слабой тяге. В некоторых случаях перемещение воздушных масс может стать обратным, а это очень опасный случай.
• Чем больше длина дымохода, тем выше потоки воздуха, которые появляются вследствие завихрений. Они снижают скорость передвижения воздушных масс в отводе и являются причиной обратной тяги.

Скатная крыша

В этом случае СНиП указывает зависимость длины дымохода от дистанции до конька. Если она меньше 150 см, то труба обязана быть выше конька на 50 см. Если расстояние от трубы до конька 150-300 см, то край дымохода может находиться в горизонте с коньком. Чуть осложняются вычисления для трубы, удаленной от конька больше чем на 300 см.

При этом опытные строители используют особые формулы, беря в учет много изначальных данных, чтобы проверить правильность изысканий, также используются лабораторные показатели. Полученная информация обобщается, с учетом этого могут даваться общие рекомендации.

Что влияет на высоту трубы

При вычислении высоты дымовой трубы следует учитывать:

• Климатические условия в регионе, где устанавливается вентиляционная система.
• Объем веществ, проходящих по трубам за конкретный промежуток времени. Эту информацию можно узнать в инструкции по руководству к приборам отопления.
• Как быстро производится оседание мелких частичек, образующихся во время сгорания топлива. В процессе топки дровами появляется зола. Для нее эта характеристика равна не более 25%. Если используется электроэнергия, то показатель нужно выбрать по соответствующему коэффициенту.
• Концентрация вредных примесей в угарном газе, требующих очень быстрого выведения. Эти характеристики представлены в описательных документах приборов отопления.
• Количество выходящего газа.
• Отличие температурных режимов выходящих и входящих воздушных потоков.

Расчет диаметра воздуховода и высоты канала

Подсчет прямоугольного или круглого сечения вентканала ведется при наличии 2 параметров — скорости потока воздуха и воздухообмена в помещениях. При принудительной вытяжке вохдухообмен замещается мощностью вентилятора. Параметр написан в сопроводительных документах к изделию. Воздухообмен рассчитывается исходя из кратности по СНиП для конкретного помещения. Скорость потока в воздуховоде обычно не должна превышать 5 м/с, но иногда повышают до 10 м/с.

Нормативы

Нормы воздухообмена в жилых и подсобных помещениях

При нормальной работе вентиляции воздух в помещении постоянно обновляется. Согласно требованиям СНиП и СанПиН, устанавливаются нормы в жилых и нежилых комнатах, ваннах, туалетах, кухнях, других специальных помещениях.

Минимальные нормы — кратность в час или куб/ч для одноквартирных жилых домов:

• жилые помещения с постоянным присутствием жильцов — не менее одного объема в час;
• кухня — 60 м³/час;
• санузел, ванная — 25 м³/час;
• иные помещения — не менее 0,2 объема воздуха в час.

Требования по «Своду правил СП 60» исходят из норм на 1 человека в помещениях с постоянным пребыванием:

• при площади менее 20 кв. м/чел — 30 м³/час, но не меньше 0,35 объема в час;
• при площади более 20 кв. м/чел — 3 м³/час на 1 кв. м.

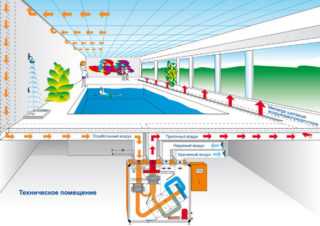

В бассейнах, саунах вентиляция должна быть принудительная, чтобы не образовывалась плесень

«Свод правил СП 54» для жилых многоквартирных зданий дает другие условия:

• спальня, гостиная — 1 обмен в час;
• кабинет — 0,5 объема;
• подсобные помещения — 0,2 объема за час;
• спортивные помещения — 80 м³/час;
• кухня с электрической плиткой — 60 м³/час; на газовую добавляется 100 м³/час;
• ванна, туалет — 25 м³/час;
• сауна — 10 м³/час на каждого посетителя.

По таблице

Специальный алгоритм позволяет просчитать диаметр вентиляционной трубы, исходя из таблицы в СНиП. Высота вентиляционной трубы над крышей частного дома зависит от диаметра и определяется по ячейкам таблицы, где в левом столбце забита ширина труб, а высота — в верхней строке в мм. При этом учитывается расположение от конька дома, формы потолка, удаленности вентканала от трубы дымохода.

По электронному калькулятору

Специальный калькулятор рассчитывает нормы в зависимости от введенных показателей: площади помещения, высоты потолка, по количеству людей, типу помещения. Калькулятор учитывает основные показатели. Желательно провести несколько расчетов и выбрать максимальные значения для каждого из помещений.

Сопротивление в шахте вентиляции

Тяга воздуха во многом зависит от шероховатости вентшахт изнутри. Это трение непосредственно влияет на проходимость воздушных масс. Если используется гладкий стройматериал, то тяга повышается.

Чтобы снизить показатель сопротивления, применяются следующие действенные мероприятия:

• стыки рекомендуется организовывать без каких-то выступов и ям;
• все части вентшахты должны быть плотно подогнаны друг к другу;
• в канале желательно избегать горизонтальных выступов;
• если есть возможность, то стоит сохранить одинаковый размер диаметра по всей шахте.

Если неправильно сделать расчет высоты вентиляционной трубы дома над крышей, то тяга значительно снизится. При этом существует возможность появления обратной тяги. В данном случае вытяжная система начнет не выводить воздух, а задымлять дом. Чтобы не допустить этого, профессионалы советуют использовать различные насадки на входы труб вентиляции. Они позволяют повысить тягу и помогают вентиляционной системе функционировать в нормальном режиме даже во время сильных ветряных порывов.

Как правильно определить высоту трубы

Этот фактор является определяющим при проектировании системы вентиляции. Провести необходимые расчеты необходимо еще на стадии составления чертежей инженерных коммуникаций будущего дома. В процессе строительства или по его окончании внести коррективы и изменения будет крайне затруднительно или невозможно.

Что влияет

На общую высоту вытяжного воздуховода оказывает влияние сразу несколько факторов.

Наиболее существенные из них следующие:

• перепады температуры в помещении и за окном;
• наличие рядом трубы дымохода от котла отопления;
• господствующее направление ветра и его сила;
• степень сопротивления трения воздуха о стенки трубопровода;
• конфигурация вытяжной системы, наличие и количество углов.

Так, в летнее время тяга значительно снижается, так как температура внутри и снаружи дома почти одинакова. Однако, чрезмерно высокая труба может представлять опасность в плане падения при сильных порывах ветра.

Конструкция кровли

Крыши жилых сооружений имеют различную форму. В бесснежных регионах страны с небольшим количеством осадков накрывают дома плоской кровлей, так как это проще, быстрее и дешевле. Высота вентканала здесь не имеет особого значения. Главное, что обеспечивалась достаточная тяга, для этого нужно 50-60 см возвышения при расположении трубы рядом с коньком кровли или парапетом.

Если расстояние до конька меньше 150 см, то трубу нужно поднимать над кровлей на 40-50 см. При большем удалении ее необходимо поднимать над коньком не менее, чем на 100 см. Это обеспечит захват выходящего воздуха ветром и создание хорошей тяги.

Правила противопожарной безопасности

Поскольку в дымоход поступают не только продукты горения, но и искры, система отопления требует повышенного внимания с точки зрения пожарной безопасности.

Для того, чтобы свести к минимуму саму вероятность возникновения пожара, необходимо придерживаться таких правил:

• между дымоходом вытяжных труб и вентканалом должно быть не менее 3 метров для предотвращения попадания искр и угарного газа;
• высота вентиляционной и дымоходной трубы должна быть одинаковой по уровню;
• обогрев внешней трассы необходимо делать безопасным в плане возможности воспламенения.

Если вытяжка и дымоход проходят снаружи здания, то их следует разделить теплоизоляционным материалом, чтобы избежать прогорания вентканала.

Сечение

При проведении проектирования вытяжной системы в частном доме нужно изначально определиться с конфигурацией трубопровода. К этому вопросу нужно подойти дифференцированно, не выбрав эстетичность в ущерб практичности и наоборот.

Существуют такие варианты выбора сечения труб для обустройства магистрали:

1. Круглое. По таким каналам воздух движется лучше всего, не создавая завихрений и обратных потоков.
2. Прямоугольное. Смотрится хорошо, как внутри, так и снаружи дома. но аэродинамические качества таких вентканалов несколько хуже.

Оптимальным решением является прокладка прямоугольных каналов внутри помещения, а круглых в технических комнатах и на тыловых стенах дома.

Вид: естественный или механический

Что касается выбора вида вытяжной системы, то в большинстве строений она комбинированная. В жилых комнатах используется естественный способ удаления загрязненного воздуха за счет разницы в температуре и давлении. Вентканалы маскируются коробами, краской или обоями. Под тон интерьеру подбираются декоративные решетки.

Что касается комнат с ограниченным объемом приточного воздуха, то в их стенах делаются входные клапаны и отверстия для вытяжных вентиляторов. Воздух из таких комнат удаляется непосредственно на улицу или подается в общую магистраль.

Выводы и полезное видео по теме

С правилами проектирования установок и систем для нормативного воздухообмена ознакомит следующий ролик:

Нормативы вентиляции разработаны не только для облегчения работы проектировщикам. Знать их полезно заказчикам строительства и собственникам жилья, не обеспеченного достаточной поставкой свежего воздуха. Если хозяева самостоятельно выявят нарушения в проекте, то смогут добиться исправления ошибок или хотя бы получить компенсацию.

Хотите рассказать о том, как работает система вентиляции в вашем собственном доме/квартире/даче? Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме. В ней же вы можете поделиться полезной информацией по теме, и разместить фото.
