В каких ситуациях может понадобиться поиск подземных коммуникаций и как это сделать

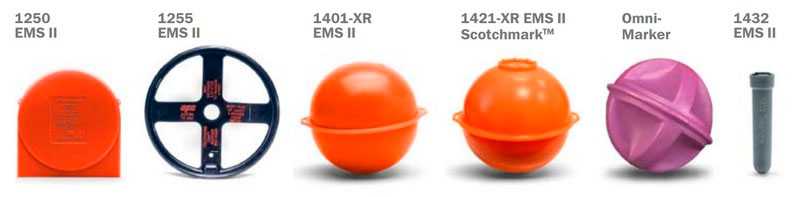

Виды маркеров

Какие вообще виды маркеров существуют?

Широкое применение получили 4 типа:

околоповерхностный или пальчиковый

Используется, если кабель залегает неглубоко, сразу под асфальтом или другим покрытием. Глубина считывания – 0,6м.

Для установки достаточно просверлить отверстие диаметром 2см и воткнуть в него “пальчик”.

минимаркер

Ставится преимущественно в мягких грунтах, когда полноценный маркер считается избыточным решением из-за не совсем глубокой трассы (1,8м).

шаровой маркер

Самый распространенный тип всех маркеров для кабеля, муфт и других коммуникаций. Именно в них применим принцип интеллектуальности.

Глубина обнаружения – 1,2м для интеллектуальных моделей и 1,5м для пассивных.

полноразмерный маркер

Используется для глубокозалегающих объектов – 2,0-2,4м.

При этом все маркеры никогда не закапываются вровень с трассой. Как правило, они проходят на 20см выше ее уровня.

Маркеры отличаются по цвету и имеют свою частоту сигнала. Это сделано для распознавания типа коммуникации:

красный – эл.кабель

оранжевый – телекоммуникации, связь

желтый – газопровод

синий – водопровод

черно-оранжевый – кабельное ТВ

Обнаружение пластиковых коммуникаций под землёй

Дистанционный поиск пластиковых труб под землей без необходимости вгрызаться экскаватором в грунт это уже давно не фантастика. Представленные в этом разделе приборы предназначены именно для бесконтактного обнаружения пластиковых коммуникаций под землей. Принцип обнаружения прост, как и всё гениальное! Электромагнитная индукция лежит в основе работы приборов обнаружения неметаллических подземных коммуникаций. Работают они довольно просто, направляете трассоискатель на обследуемую область грунта и видите на экране результат.

В этом разделе представлены трассопоисковые комплекты предназначенные специально для поиска пластиковых труб и кабелей. Выберите подходящий вам комплект, заказ вы можете оформит на сайте или по телефону в Москве +7 (495) 775-75-25, Ваш менеджер — Дмитрий Комиссаров. Практически все модели трассоискателей у нас в наличии на складе, уточняйте. Доставляем оборудование по всей России, цена доставки пусть вас не волнует, доставляем за свой счёт компанией DPD.

Информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления. Уточняйте информацию у наших менеджеров.

Читайте так же: Полиэтиленовая труба диаметр 32мм

Основные методы поиска пластиковых труб и трубопроводов под землей

Поиск пластиковых водопроводных и канализационных труб представляет серьезную проблему, если при укладке не были предприняты меры по маркировке линий.

К основным методам осуществления поиска трубопроводов из пластика, ПЭТ, полипропилена можно отнести:

• поиск пластиковых трубопроводов при помощи тепловизора;
• поиск пластиковых трубопроводов при помощи акустического локатора;
• поиск пластиковых трубопроводов при помощи акустического георадара;
• поиск пластиковых трубопроводов при помощи акустического трассоискателя.

Поиск пластиковых трубопроводов при помощи тепловизора

Тепловизор эффективен в уличных условиях, особенно при большой глубине заложения трубопровода и высокой температуре окружающей среды.

Тепловизор может применяться для поиска труб тепловых сетей и ГВС в грунте, но более распространено применение тепловизоров для обследований в помещениях.

Поиск пластиковых трубопроводов при помощи акустического локатора

Акустический локатор посылает в землю специфический аудио сигнал, который особым образом резонирует в среде газа. Далее чувствительные датчики звука улавливают это распространение, благодаря чему с большой точностью определяется не только местоположение газопровода

Акустический локатор находит ПВХ и асбестоцементные трубы по шуму потока рабочей среды или с применением генератора ударных импульсов.

Поиск пластиковых трубопроводов при помощи акустического георадара

Георадар посылает короткие электромагнитные импульсы и позже улавливает их после отражения от различных поверхностей. Благодаря высокой чувствительности антенных блоков такой прибор может зондировать грунт на глубину до 5 метров, а также неоднородные поверхности (такие как бетон и асфальт) и водную толщу. Георадар является самым быстрым и точным способом нахождения как самих коммуникаций если ищется труба в условиях невысокой концентрации смежных коммуникаций, то такое оборудование в умелых руках справится с задачей.

Поиск пластиковых трубопроводов при помощи трассоискателя

Принцип обнаружения прост, как и всё гениальное! Электромагнитная индукция лежит в основе работы приборов обнаружения неметаллических подземных коммуникаций.

Пластик не проводит ток и не искажает электромагнитное поле, а значит, необходимы дополнительные меры для того, чтобы сделать пластиковую канализационную или водопроводную трубу видимой.

Для поиска пластиковых трубопроводов с помощью трассоискателя необходимо, чтобы сами трубопроводы были предварительно маркированы маркерной лентой, маркерами, активным проводником.

Вернуться на Главную

Приборы для нахождения трасс

Чтобы поиск полиэтиленовых труб в земле дал результаты, требуется специальное оборудование – маркероискатель. Локализация пассивных и интеллектуальных маркеров приборами позволяет по установленным меткам обозначить зону газовой магистрали. Помимо обнаружения электронных устройств, трассоискатели имеют вспомогательные функции:

• определение поврежденных участков сетей;
• мониторинг состояния магистральных трубопроводов;
• обследование местности перед вскрытием грунта;
• телеинспекция подземных инженерных коммуникаций;
• обнаружение нескольких типов электронных маркеров.

Приборы для поиска полиэтиленовых трасс существенно отличаются функциональными возможностями и техническими характеристиками.

Оборудование оснащено ЖК-дисплеем для визуализации результатов поиска. Работает на передовом программном обеспечении, что позволяет с легкостью и высокой точностью обнаруживать пассивные и интеллектуальные маркеры для газа.

Трассоискатель vLoc3-9800

Изготовитель – американская компания Vivax-Metrotech. При подключении к маркероискателю специального устройства MLA можно находить электронные магнитные маркеры любого производства, что позволяет локализовать все виды подземных коммуникаций, включая газопроводы. Прибор дополнительно оснащается Bluetooth и внешним GPS для сохранения данных.

После сбора информации ее легко выгружать в мобильные и стационарные устройства для последующего анализа, а также пересылать сведения в облачный сервис для картографирования.

Трассоискатель vLoc3-Pro

Инновационный прибор производства Vivax-Metrotech для поиска подземных коммуникаций всех типов. Собирает информацию, использование которой позволяет предотвратить повреждение магистральных сетей, включая газопроводы. Легко обнаруживает и визуализирует искажение сигнала.

Прибор можно настраивать в соответствии с индивидуальными параметрами поиска. При опционном включении в систему приемника Bluetooth-модуля, совмещенного с GPS и MLA, оборудование можно использовать для поиска электронных пассивных маркеров.

Трассоискатель vLoc3-5000

Прибор для локализации инженерных коммуникаций производит компания Vivax-Metrotech. В базовой комплектации поисковой системы есть встроенный GPS-приемник и Bluetooth-модуль. Мультичастотное оборудование позволяет обнаруживать все инженерные сети, проложенные под землей. Прибор находит электронные маркеры газовых магистралей, используя широкий диапазон частот (16 Гц – 200 кГц), радиосигналы и пассивные режимы Power.

С помощью системы оператору легко идентифицировать коммуникации, проложенные в сложных зонах – при наличии электромагнитных помех и высокой плотности инженерных сетей.

Народные методы

К таким способам, – чтобы найти канализацию, спрятанную в земле, прибегают при отсутствии вышеприведённых методов поиска. Вполне возможно, что не хватает финансовых ресурсов для привлечения сторонних организаций. В силу этого, приходится полагаться на собственные силы и знания.

В решении проблемы, – как найти зарытые трубы, могут помочь жители, ведущие в данной местности осёдлый образ жизни не менее 10–30 лет. Возможно кто-то вспомнит о месте закладки коллектора.

Способов поиска, доступных для самостоятельных изысканий, существует несколько:

1. Исследование структуры грунта. Может быть использован при условии, что коллектор уложен не позднее 5–10 лет. Этапы поиска:
   • определяется предполагаемое прохождение канализационной трубы на участке;
2. наносятся границы поиска;
3. снимается растительный покров и слой плодородной почвы;
4. должна открыться площадь земли, отличающаяся по составу, структуре и цвету, от смежных участков, – это и есть ранее проложенная траншея.
5. Лозоходство

   рамка из металла (алюминия или стали) в виде буквы «Г»; размеры: длинная (ведущая) сторона 20–30 см, короткая (ручка) 10–15 см; количество – 2 штуки;

   . Несмотря на скептицизм многих специалистов, к данному методу поиска, он вполне имеет право на существование. И это доказано практикой жизни. Понадобится:

6. над предполагаемым местом, где проложена канализационная труба, кончики инструмента сойдутся.

Совет № 1. Обеспечить свободное вращение рамок, поможет установка коротких концов в трубочку, например, полый корпус шариковой ручки.

Совет № 2. Новичкам, чтобы успешно освоить метод лозоходства, целесообразно провести ряд тренировок. Для этого необходимо провести контрольные прогулки с рамками над известными участками с коммуникациями.

Магнитоискатель. Если известно, что труба располагается в грунте на глубине не более 1,5 метров, то этот прибор поможет её обнаружить. Но, это при условии, что изделие выполнено из металла. Полимерную или асбестовую деталь отыскать сложнее. Поможет смекалка: в один из концов магистрали надо пропустить стальную проволоку или трубу небольшого диаметра. Отметив несколько точек, где устойчиво ловится сигнал, определяется направление коллектора.

Дополнительные сведения можно почерпнуть из бесед с местными жителями. Смотровые колодцы, выход наружу сточных вод или присутствие в определённом месте неприятного запаха – это информация о наличие в этом районе источника поисков.

При ответе на вопрос, — как найти замурованный в грунт коллектор, целесообразно пользоваться здравым смыслом, знаниями о законах физики и полезными советами окружающих.

Привлечение профессионалов

Чтобы получить точный результат в поиске водоподающего трубопровода, расположенного под землей, оптимальным вариантом будет обращение в специализированную организацию. Действия профессионалов, опыт работы и применение высокотехнологичных измерительных приборов способствует сведению к нулю возможных аварий при механизированных землеройных работах.

Преимущества обращения к специалистам в том, что подрядчик:

• определяет объем работ по пожеланию заказчика, составляет проектную и сметную документацию, придерживается срока сдачи заказа;
• самостоятельно согласует в инстанциях предварительные данные по местоположению ранее проведенных коммуникационных магистралей;
• гарантирует качество проделанных работ;
• применяет дорогое специализированное оборудование.

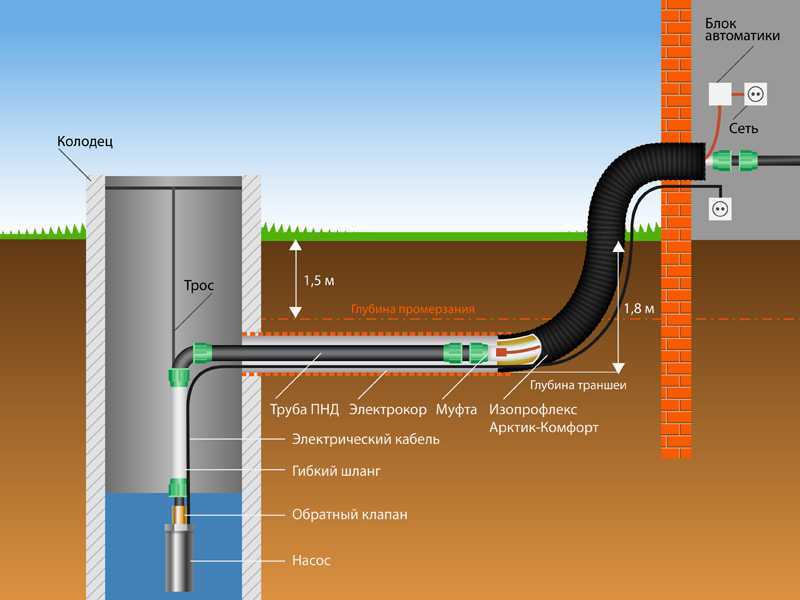

В соответствии со строительными нормативами трубопроводы должны располагаться ниже точки промерзания земли на полметра минимум, и простой металлоискатель их вряд ли обнаружит.

По завершении работ заказчик получает точно составленный план местоположения подземных трубопроводных ответвлений с привязкой к соседним участкам либо красной черте. Он понадобится и в будущем при возведении дома и иных строений.

Комбинируя вышеописанные способы, можно отыскать работающие либо заброшенные коммуникационные магистрали с максимальной точностью независимо от того, на какой глубине они находятся. Это предотвратит проблемы при ведении работ на строительном участке или поможет отыскать прорыв трубопровода.

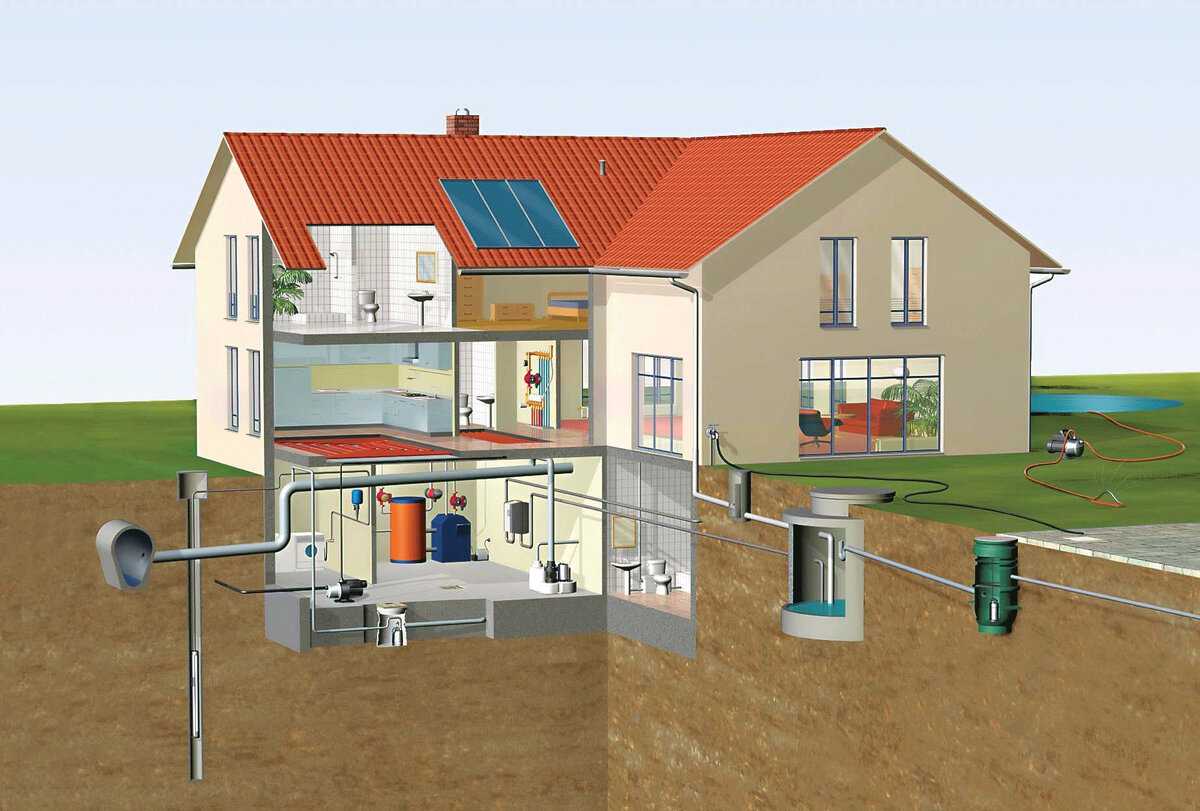

Административные способы поиска водопроводных труб под землей

В черте города при монтаже водопровода прокладывают кабели в красной зоне вдоль улицы. Но рассчитывать на то, что в данном случае все сделано именно так, не стоит.

Монтаж всегда производится на основании технической документации с применением технических средств. На плане место прокладки указано с привязкой к стационарным объектам (здания, сооружения и т.д.). И чтобы узнать, где это, достаточно обратиться к коммунальным структурам, и ознакомиться в информацией.

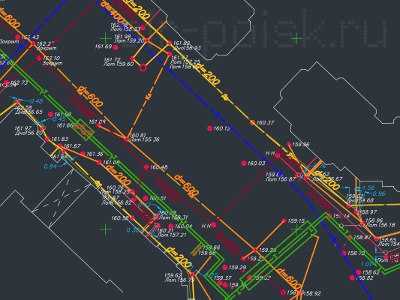

А чтобы иметь четкое представление о том, где расположены “Т”, нужно знать:

• сведения о наличии подземных коммуникаций на участке;
• глубину залегания трубопровода и кабелей;
• точную трассировку с указанием точек привязки и расстояний.

Все необходимые справки и чертежи выдаются отделами архитектуры и градостроительства. В противном случае нужно будет воспользоваться иными методами поиска.

С чего начать проверку участка земли на наличие подземных трубопроводов

На первом этапе всегда лучше найти и изучить доступную документацию, для этого нужно сделать запросы в соответствующие организации. Например, в Москве к основным таким организациям относятся:

• МОЭК (тепловые сети);
• Мосводоканал (водоснабжение и канализация);
• МосГаз (газоснабжение).

Существует множество мелких балансодержателей трубопроводного транспорта, но начинать лучше с крупных собственников.

Как правило, должен существовать проект и исполнительная документация, но скорее всего вы получите доступ только к геоподоснове. Этот документ содержит приблизительный маршрут трубопроводов и других сетей под землей в привязке к координатам (привязка в основном делается только для камер/колодцев). Точного расположения коммуникаций геоподоснова вам не даст, но, тем не менее, это важный источник информации.

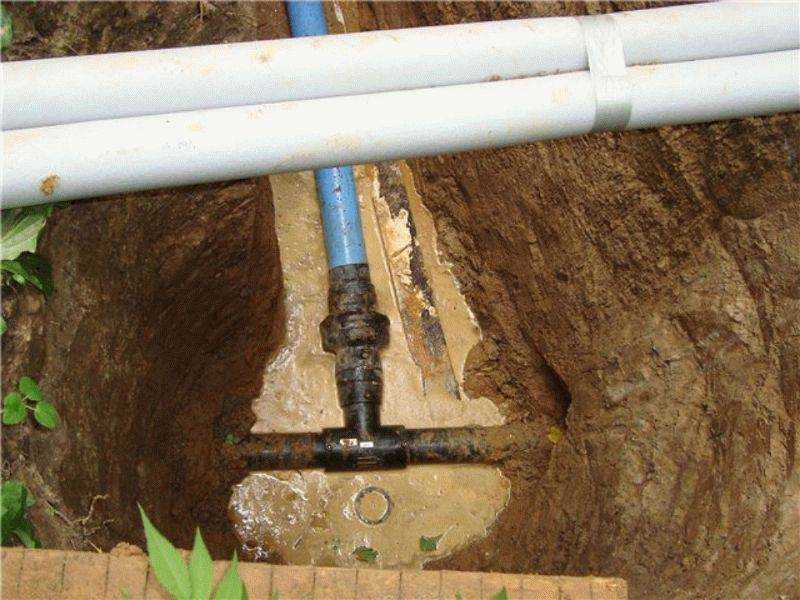

Если вас интересует небольшой участок земли, где по документам значится трубопровод, то вы уже можете попробовать выкопать контрольный шурф для фактического нахождения коммуникации. Если же речь идет о большой площади поиска, то вам не обойтись без специализированного оборудования.

С чего начать проверку участка земли на наличие подземных трубопроводов

На первом этапе всегда лучше найти и изучить доступную документацию, для этого нужно сделать запросы в соответствующие организации. Например, в Москве к основным таким организациям относятся:

• МОЭК (тепловые сети);
• Мосводоканал (водоснабжение и канализация);
• МосГаз (газоснабжение).

Существует множество мелких балансодержателей трубопроводного транспорта, но начинать лучше с крупных собственников.

Как правило, должен существовать проект и исполнительная документация, но скорее всего вы получите доступ только к геоподоснове. Этот документ содержит приблизительный маршрут трубопроводов и других сетей под землей в привязке к координатам (привязка в основном делается только для камер/колодцев). Точного расположения коммуникаций геоподоснова вам не даст, но, тем не менее, это важный источник информации.

Если вас интересует небольшой участок земли, где по документам значится трубопровод, то вы уже можете попробовать выкопать контрольный шурф для фактического нахождения коммуникации. Если же речь идет о большой площади поиска, то вам не обойтись без специализированного оборудования.

Усовершенствованный Подземный Локатор Кабелей / Проводов / Трубопроводов Noyafa NF-826: самый простой способ

Если вы ищете простой способ найти подземные водопроводные или газопроводы, то Noyafa NF-826 Advanced Underground Cable / Wire / Pipeline Locator — лучший способ. Это устройство простое в использовании и может быстро обнаружить любой заглубленный трубопровод. Вы просто кладете его на землю и ждете несколько секунд, пока не увидите сигнал на экране.

Единственным недостатком этого продукта является то, что он имеет ограниченный диапазон от 0,1 м до 2 м и является водонепроницаемым, поэтому вы можете использовать его во влажных помещениях. Это также не работает, если вокруг слишком много препятствий, таких как деревья, здания и другие предметы.

Однако, благодаря своей портативности, это один из самых эффективных способов найти подземные трубы, не выкапывая огромные куски земли, что было бы очень дорого. Для тех, кто не хочет тратить много денег на профессиональное оборудование, но все же хочет получить надежные результаты, это отличный выбор.

Передатчик посылает импульсы в землю, где они отражаются от чего-либо твердого и возвращаются к приемнику. Программное обеспечение вычисляет, сколько времени потребовалось для возвращения этих импульсов и как далеко они прошли от передатчика, и отображает их на карте нашего региона.

Просто установите маркеры в двух точках на расстоянии около 10 футов друг от друга и ходите между ними, держа приемник перед собой, пока не получите сигнал (который будет обозначен звуковым сигналом).

Как только вы нашли то, что искали (трубу), отметьте это место скотчем или мелом, чтобы, когда вы вернетесь позже, чтобы выполнить дополнительные поиски, вам было намного легче найти свое первоначальное местоположение.

На Noyafa NF-826 доступны четыре различных режима: режим поиска, в котором вы вручную просматриваете общую область, пытаясь обнаружить что-либо металлическое; фазовый режим, который излучает четыре отдельные волны одновременно для повышения точности; режим эха — обнаруживает более высокие частоты, чем режим поиска; и Сенсорный режим — обнаруживает металлические предметы на расстоянии до 1 см.

Задача поиска подземных пластиковых и полиэтиленовых труб под землей

В данной статье мы рассмотрим способы поиска пластиковых, полипропиленовых труб под землей.

В настоящее время трубопроводы из пластиковых материалов получили большое распространение в нашей стране.

Популярность пластиковых и полимерных труб объясняется следующими факторами:

• низкой  стоимостью труб,
• высокой прочностью труб,
• длительным срок службы,
• высокой скоростью монтажа.

Задача поиска пластиковых труб возникает в следующих случаях:

• ремонт трубопроводов;
• прокладка других коммуникаций;
• проектирование объектов вблизи трубопроводов;
• проектирование и строительство дорог;
• в других случаях.

Пластиковые трубы применяются для прокладки следующих трубопроводов:

• водопроводы;
• канализация;
• газопроводы;
• продуктопроводы;
• системы отопления.

Специальное оборудование и методы работы с ним

Георадиолокаторы – особое оснащение, применяемое для поиска подземных коммуникаций. Трубу можно найти при помощи:

Виды оборудования, используемого компаниями по поиску подземных коммуникаций

• радаров;
• радиолокаторов;
• кабельных локаторов;
• трассо-искателей;
• трассировщиков;
• станций-трассировки;
• ленто и маркер-искателей.

Выбор зависит от того, что именно разыскивается, а также от материалов, из которого изготовлен искомый объект.

Трассировка трубы

Современное оснащение разнится от мобильных портативных устройств до специальных дорогостоящих станций. В последнем случае информация передается в любую точку планеты через спутник. Принцип действия заключен в сканировании грунта на момент наличия индукционных полей, окружающих электрокабель. Индукционный способ предполагает использование гетеродинного приёмника.

Также различают следующие технологии:

• контактная;
• активная безконтактная;
• пассивная.

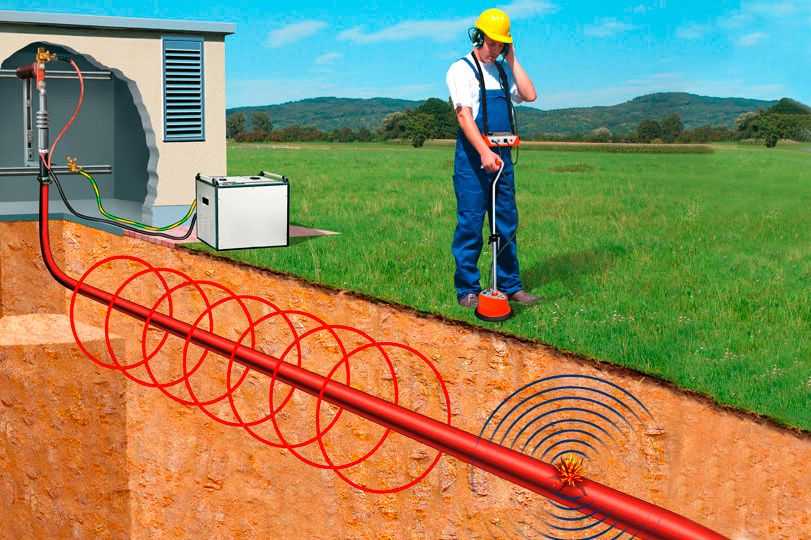

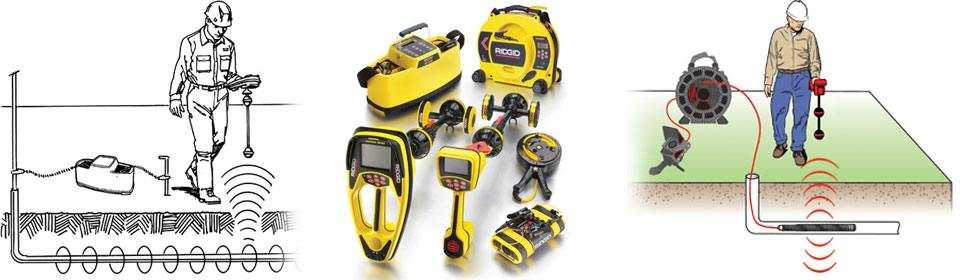

Если разыскивается металл, то к трубопроводу подключается генератор. Но если объект изготовлен из пластика, применяется иной способ.

Поиск водопроводных пластиковых труб

Поиск труб с помощью зонда

В данном случае трубопровод не проводит электричество. Чтобы определить, где он проходит по участку, внутрь погружают железный трос с поплавком или зондом. Тросик подключат к генератору, вырабатывающему электричество. Дальнейшие действия заключаются в том, что нужно поймать и зафиксировать устойчивый сигнал.

Бюджетный вариант с применением рамки

Несмотря на то, что данный способ не требует вложений, и кажется простым, выполнять действия должен специалист. Все дело в том, что научного объяснения и описания технологических особенностей нет, и приходится рассчитывать на собственную интуицию.

Суть заключена в том, что две проволоки, согнутые буквой Г скрещиваются, если их расположить над трубопроводом.

При этом важно, чтобы рамки не были зажаты в кулаке. Процедуру повторяют 5-6 раз. Это необходимо, чтобы дополнительно убедиться

Если отойти в сторону на 2-3 метра, проволочки разойдутся в разные стороны, а при приближении к оси водопровода или кабеля, снова скрестятся

Это необходимо, чтобы дополнительно убедиться. Если отойти в сторону на 2-3 метра, проволочки разойдутся в разные стороны, а при приближении к оси водопровода или кабеля, снова скрестятся.

Расчет стоимости

Калькулятор расчета цены

#gates-custom-5e0401d03b48e h3:after {background-color:#e6be1e!important;}#gates-custom-5e0401d03b48e h3:after {border-color:#e6be1e!important;}#gates-custom-5e0401d03b48e h3:before {border-color:#e6be1e!important;}

Как найти трубопровод под землей?

Есть два способа:

• по схемам и документации;
• с применением технических средств.

Для того, что бы найти трубы по плану местности, необходимо найти данные документы. В зависимости от рода труб, они могут быть либо в Водоканале, либо в Горгазе, либо в Горэлектросети, в зависимости от того, что в трубах.

Если же речь идет о бытовом случае на участке где просто есть трубы, то их можно конечно же найти при помощи металлоискателя. Так же трубы с теплоносителем можно найти посредством тепловизора, сканера, термометра, и прочего технического оборудования. Есть сканеры которые улавливают излучение, как тепловое, так и электрическое. В частности можно применять кабелеискатель Флюк.

Сегодня найти трубу в земле не составит больших трудов. Поиск можно осуществлять современным прибором C.A.T.3+. Поиск дает почти 100% результат на глубине обнаружения трассы до 3 метров.

Подземные коммуникации. Видеть значит знать

Выемка грунта – метод далеко не новый в работе с подземными коммуникациями. Ранее он производился рабочими вручную при помощи лопат. Это был медленный и трудоемкий процесс, к тому же сопряженный с риском. Даже самые умелые и опытные работники делали ошибки. Для ускорения процесса впоследствии начали использовать экскаваторы, однако во многих случаях эта техника всего лишь уменьшала количество времени, которое требовалось для того, чтобы повредить какие-то подземные коммуникации – разрезать очередной электрический кабель или водопроводную трубу.

Очень помогли для работ с подземными коммуникациями вакуумные экскаваторы. Эти вакуумные экскаваторы произвели революцию в процессе выемки грунта. Когда они появились на рынке, их использовали главным образом для удаления жидкостей и мусора с рабочих площадок для ГНБ, а также для муниципальных работ, например, устранения протечек водопроводных систем или мусора, образовавшегося в результате природных катаклизмов. Затем «мягкая» выемка грунта, которую обеспечивает вакуумный экскаватор, начала становиться востребованной. Рытье ям под столбы и заборы было для него достаточно легкой задачей благодаря воде, подающейся под высоким давлением. А если он способен рыть такие ямы, почему бы не использовать его для выемки грунта с целью определения местоположения подземных коммуникаций?

Именна эта возможность сохранить подземные коммуникации в целости и сохранности еще больше стимулировала примнение подземных экскаваторов. Большинство ваккумных экскаваторов оснащено функцией подачи воздуха или воды под давлением через специальный переходник с наконечником, который смещает/размывает почву. Вода, подающаяся под давлением, позволяет быстро создавать маленькие четкие отверстия, при помощи которых легко определить место залегания подземных коммуникаций. При этом риск повреждения коммуникаций минимален. В зависимости от типа почвы, вакуумный экскаватор может проделывать 30-сантиметровые отверстия глубиной до 152 см менее чем за 15 минут. Почва в процессе копания отводится в специальный контейнер для последующего использования или утилизации.

Вакуумные экскаваторы способны прорывать ямы более 180 см в глубину. Отверстия для идентификации подземных коммуникаций редко имеют большую глубину. Малые земляные работы обычно проще и быстрее.

Самостоятельный поиск труб под землей

Большое значение имеет материал, из которого изготовлены искомые элементы. От этого зависит не только как найти водопроводные трубы в земле, но и чем искать, и что при этом делать.

Технологии разнятся, и современный метод самостоятельного поиска подземных коммуникаций может быть нацелен на определение местоположения:

1. Металлических водопроводов горячей и холодной воды.
2. Стальных отопительных «Т» в коллекторах.
3. Силовых кабелей и проводов коммуникативных систем.
4. Чугунные канализационные линии.
5. Пластиковых, полиэтиленовых, полипропиленовых трубопроводов;
6. Металлопластиковых и керамических технических средств обеспечения и отвода.

Применение металлоискателя

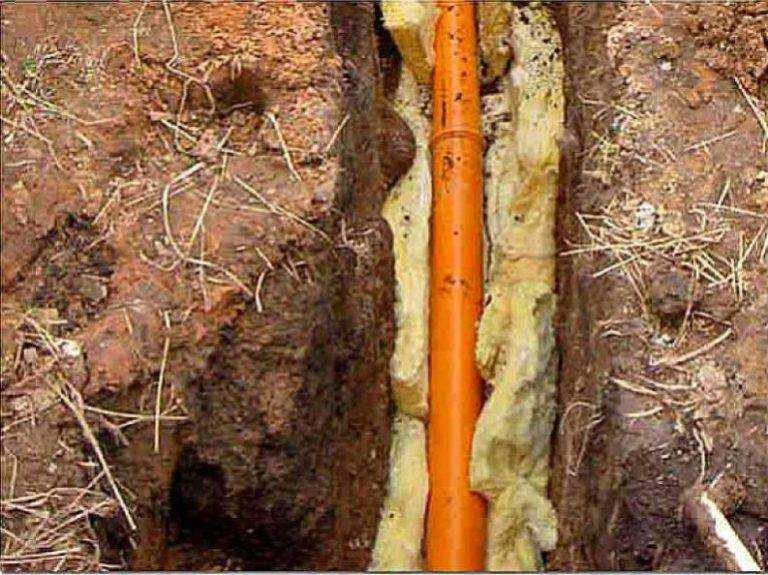

Если трубу прокладывали на глубине до полутора метров, ее можно обнаружить при помощи металлоискателей (профессионального, полупрофессионального или любительского). При этом наличие утеплителя и гидроизоляции на «Т» не мешает процедуре.

Цена оборудования может доходить до 130 тыс. рублей. Это означает, что для одноразового применение его покупка нецелесообразна. Дешевые модели стоят до 6 тыс., но они менее эффективны.

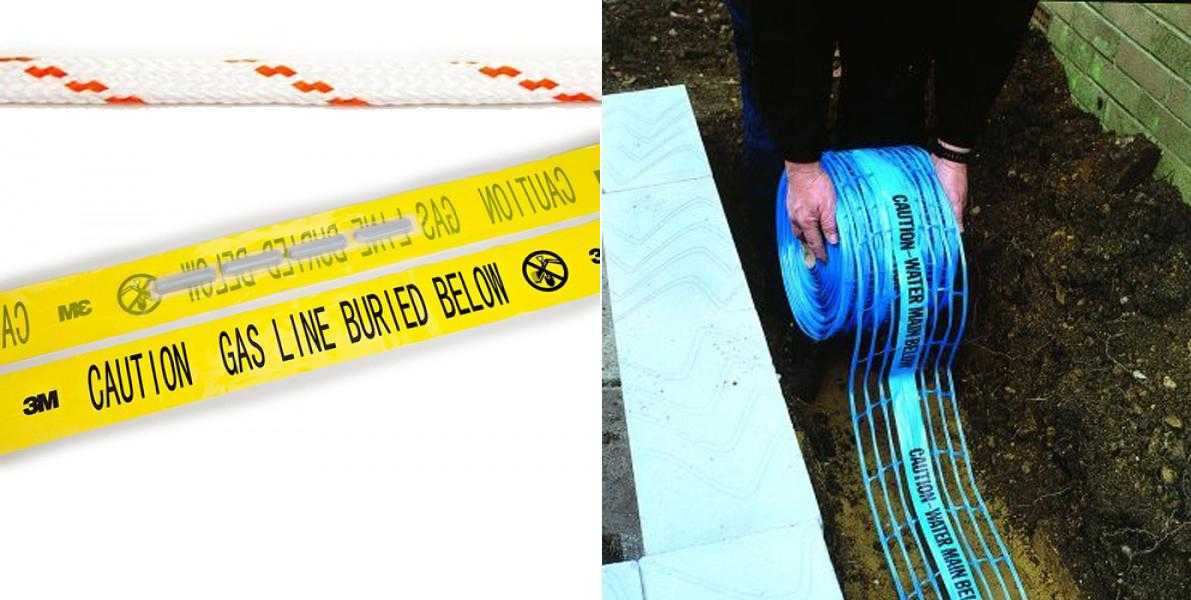

Маркеры и маркировочные ленты

Пассивные маркеры — это простые устройства, которые могут находиться в земле до 50 лет. Фактически, маркер — это пассивное устройство, отражающее сигнал маркероискателя. Маркер крепится на трубу кабельной стяжкой или просто помещается в грунт выше трубопровода. Глубина обнаружения маркеров составляет примерно 1,5 м. В зависимости от типа маркера, он может иметь сферическую или дипольную диаграмму направленности.

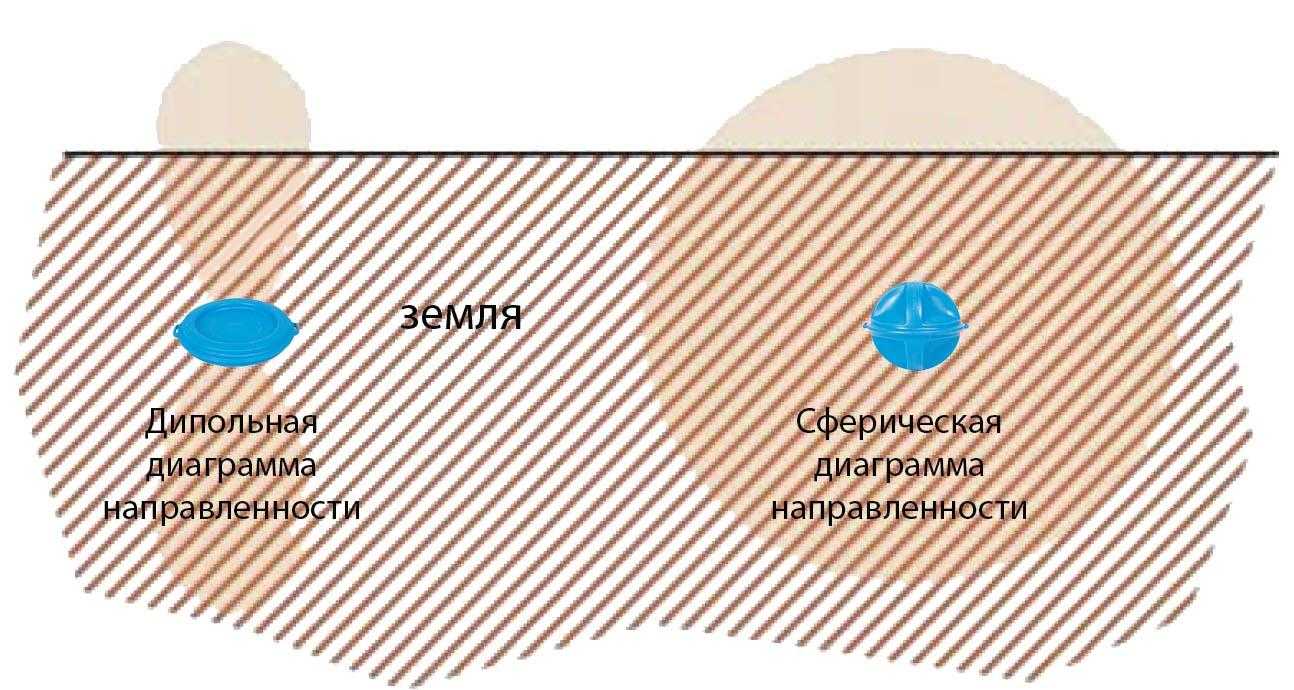

Рисунок 5: Диаграммы направленности маркеров

Плоские маркеры с дипольной диаграммой для обеспечения хорошего обнаружения с поверхности земли, должны быть размещены в горизонтальной плоскости. Это наиболее бюджетное решение, но оно требует дополнительных усилий в процессе монтажа. Кроме того, маркеры с такой диаграммой направленности имеют меньше площадь обнаружения.

Шаровые можно устанавливать в любом положении, поэтому они немного дороже. Причем маркеры такого типа тоже могут иметь различную конструкцию:

• маркеры Greenlee OmniMarker имеют в своем составе три резонансных контура, что обеспечивает равномерную сферическую диаграмму направленности (рис 5);
• маркеры 3M Scotchmark имеют дипольную диаграмму направленности, но резонансный контур находится в жидкости «как поплавок», что гарантирует его положение в горизонтальной плоскости.

Маркеры разных цветов имеют разную частоту для удобства идентификации типа коммуникаций. Например, шаровые маркеры Greenlee OmniMarker для канализации имеют бирюзовый цвет, а для водопровода — голубой.

Поиск маркеров ведется с помощью специальных устройств — маркероискателей. Один из самых доступных маркероискателей — это Greenlee MarkerMate EML-100. Он совместим со всеми типами маркеров UniMarker и OmniMarker, а также других производителей. У прибора есть режим одновременного поиска маркеров. Это очень удобно, когда надо убедиться, что в предполагаемом месте земляных работ нет подземных коммуникаций. А если совместить функциональность этого прибора с GPS навигатором, встроенного в большинство предлагаемых на рынке смартфонов, то получится законченное решение для маркировки и картографирования подземных коммуникаций.

Вместе с тем, предлагаются и многофункциональные трассопоисковые системы, включающие в себя все необходимые компоненты. Например, трассопоисковая система 3M Dynatel АИСУ МПК позволяет создавать электронные карты подземных труб и кабелей с точной привязкой координат с помощью ГЛОНАСС/GPS. Подобные возможности необходимы для проведения паспортизацию подземных коммуникаций в соответствии с нормативными документами.

Рисунок 7: Трассопоисковая система 3M Dynatel АИСУ МПК

В настоящее время в России проводится масштабная работа по созданию цифровых карт подземных коммуникаций. Без таких карт сложно обеспечить безопасное обслуживание и расширение городской инфраструктуры.

В частности, в конце октября 2017 г. завершено создание «Сводного плана подземных коммуникаций на территории старой Москвы». Более 300 тыс. документов были оцифрованы.

Система 3M Dynatel АИСУ МПК с помощью спутниковой навигации и пассивных или активных маркеров сразу создает цифровую карту, что упрощает работу с документацией.

Помимо простых пассивных маркеров, существуют активные маркеры с чипами (интеллектуальные маркеры), на которые могут быть записаны данные о подземной линии (владелец, тип, диаметр проводов, труб и т. д.). Широко используются маркировочные ленты. Такие ленты удобны тем, что в случае земляных работ оператор землеройной машины увидит яркую ленту при выемке грунта.

Существует два основных типа маркировочных лент. Наиболее простая представляет собой яркую ленту с металлической проволокой. Для поиска используются трассоискатели с генераторами, такие как 3M Dynatel 2550E. Недостатком такой ленты является проблемы с поиском в случае обрыва ленты под землей.

Также существуют маркировочные ленты и веревки, в которые вклеены чипы для поиска с помощью маркеро- и трассоискателей. Такие ленты позволяют обнаружить подземную коммуникационную линию с точностью до 10 см, даже если лента разорвалась в нескольких местах.

Рисунок 8: Маркировочная лента и шнур с чипами

Надо отметить, что ленты и шнуры с чипами используются в основном для газовых труб, силовых кабелей и линий связи.

Устройства для обнаружения подземных коммуникаций

Для поиска водных магистралей в земле используются разные приборы. Выбор зависит от материала труб. Учитывается глубина пролегания и температура жидкости в коммуникативных ветках. Магистрали из металла, уложенные не глубже полутора метров, обнаруживаются металлодетектором. Водопровод ГВС выявляется при помощи тепловизора или бесконтактного термометра.

Чтобы найти в земле пластиковую или металлическую трубу с водой, используют акустические способы поиска. По этому принципу работают три типа устройств:

• Чувствительный микрофон. Вода, вытекающая из пробоя, под действием напора создает шум. Трубопровод из металла дает высокочастотный импульс, пластиковый водопровод – низкочастотный. Подобным методом нередко пользуются для выявления места протечки: там интенсивность звучания увеличивается.
• Корреляционный искатель течей. Микрофоны устанавливаются в двух точках водоподающей магистрали и ведут частотную звукопередачу. Аппарат выполняет анализ виброакустических показателей шума протекающей воды и производит расчет места расположения течи. Этот способ эффективен для металлических труб.
• Акустический датчик, который реагирует на малейшие вибрации трубы в земле. Его используют для поиска коммуникационных магистралей на малой глубине и дистанции до ста метров от ударного устройства.

Читайте так же: Дробилка для пластиковых труб

Акустические приборы обычно применяют при починке действующего трубопровода.

Принцип работы прибора заключается в проведении измерений электромагнитного излучения, которое меняется из-за посторонних предметов в верхних слоях грунта. Индукционное поле может создаваться и самим генератором. Этот способ наиболее результативный, поскольку позволяет обнаружить коммуникационные магистрали с глубиной залегания до 30 метров. Также датчик показывает, из чего сделаны трубы.
