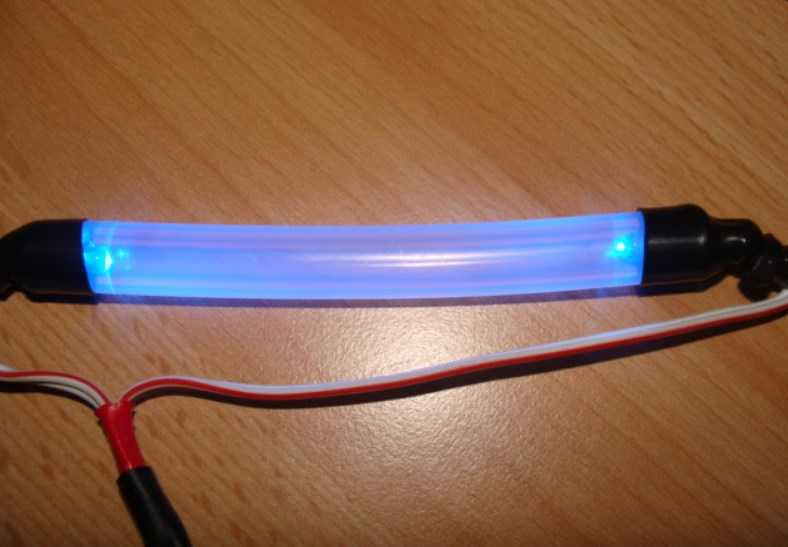

Гибкий световод своими руками

Применение световодов при освещении частного дома

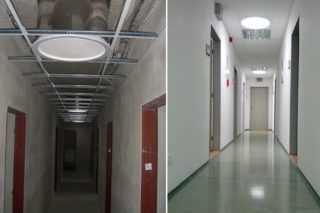

Использование светового фонаря для освещения коридора

Загородные дома часто оснащают независимыми источниками питания, освещения. Световые тоннели подходят для использования в разных комнатах и помещениях, позволяют экономить денежные средства, поэтому с каждым годом становятся популярнее.

Освещение кухни

Кухня является местом, где готовят еду и собирается семья. Некоторые проводят здесь большую часть времени. Обычно центральным источником света становится потолочная лампа или люстра. Назвать подобный источник идеальным нельзя – отсутствует равномерность освещения, мерцающий искусственный свет вредит глазам.

Освещение ванной комнаты

Световод в ванной

Главное отличие светильников в ванной – требования к безопасности. Высокая влажность создает условия, в которых можно использовать не любой источник. В световодах не используется электричество, нет нагревательных или других элементов. Поэтому туннели считаются наиболее подходящими осветительными устройствами.

Оптимальный вариант – проведение нескольких световых фонарей. Яркое освещение требуется у зеркала, где проводятся многие процедуры: нанесение макияжа, бритье и другие.

Освещение комнаты

Если в комнате отсутствует окно, грамотно подобрать светильники практически невозможно. Ни одна лампа не заменит естественный дневной свет. Решением станут световые туннели. Несколько фонарей позволят в достаточной степени осветить комнату, при этом не перенагружая глаза.

Освещение гостиной

Освещение гостиной световодом

Это помещение считается самым многофункциональным в доме. Хорошее освещение крайне необходимо. Общие источники важны не менее локальных. Если нет возможности прорубить большие окна, можно воспользоваться световодами. Правильный диапазон волн привычного глазу освещения поможет создать уютную атмосферу и сэкономить.

Светопропускающая способность материалов (прозрачных)

Какой процент света пропускает каждый из материалов Можно было бы купить уже готовый материал с матовым оттенком, но не всегда это даст приемлемый результат. Даже у заводских рассеивателей светопропускающая способность находится в диапазоне 60-90%. Это вызвано отражением светового пока. Чем толще рассеиватель, тем выше вероятность, что свет попадет «не по назначению».

Уменьшение толщины материала не лучшим образом скажется на прочности и долговечности. Надёжный светорассеиватель для светодиодов своими руками можно изготовить из прозрачных материалов сделав матовую фактуру у одной из поверхностей.

Как получить матовую поверхность

Матовая структура поверхности получается при матировании. Существует два вида матирования:

• Химическое;
• Механическое.

При химическом способе на поверхность наносят специальную пасту. Она разрушает кристаллическую структуру материала, образуя равномерный матовый слой.

Плюсы метода:

• Минимальные затраты времени;
• Однородная структура поверхности

Минусы метода:

• Относительно высокая стоимость паст;
• При матировании выделяются токсические вещества.

Механический способ подразумевает обработку поверхности абразивным материалом, обычно мелким песком.

Плюсы метода:

Быстрая равномерная обработка.

Минусы метода:

• Требуется пескоструйный аппарат;
• Малопригодно для домашних условий.

Самый простой и доступный способ сделать матовую поверхность – обработать стекло наждачной бумагой. Для силикатного стекла этот метод не подойдёт из-за высокой прочности материала, а поликарбонат и акриловое стекло отлично поддаются такой обработке. В качестве абразива используем только мелкую наждачку, при крупном зерне возможно появление царапин.

Для домашних светильников на основе маломощных элементов с низким тепловыделением возможно в качестве рассеивателя использовать обычную компрессную бумагу, наклеенную на внутреннюю поверхность стекла.

В большинстве случаев яркость осветительного прибора можно увеличить, применив светоотражающее покрытие. Самый высокий коэффициент светоотражения у серебра, затем идет алюминий. Именно из него делают отражающий слой для зеркал. Не особо уступает эти покрытиям обычная пищевая фольга и белая краска.

Отражатель для светодиода можно сделать, своими руками покрыв этими материалами монтажную плату для светодиодов, либо внутренность светильника. Такой несложный способ позволит без особых затрат увеличить светоотдачу на 10-15%.

Оцените, пожалуйста, статью. Мы старались:)

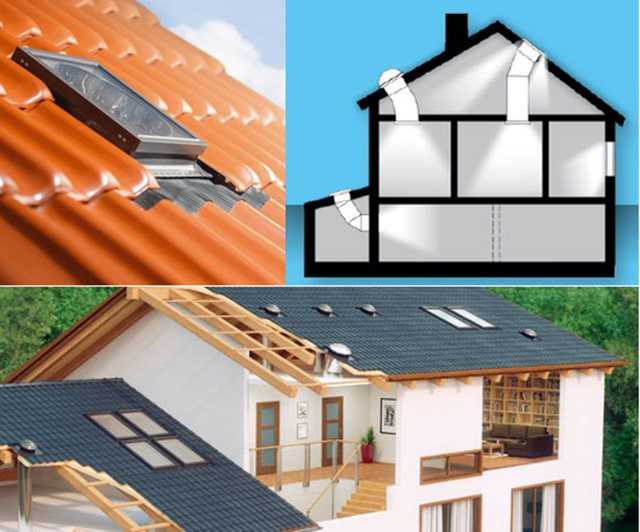

Из чего состоят световые фонари

Строение светового фонаря

Световоды работают по такому принципу: свет аккумулируется в верхней сферической части, затем по отражающим поверхностям подается внутрь. Потери составляют от 10 до 40% на каждом метре трубы, до 40% на изгибах. Классический вариант светового туннеля состоит из таких частей:

• купол (круглое стекло, устанавливается со стороны крыши);
• кровельная часть;
• отражающая труба (непосредственно световод);
• рассеиватель;
• дополнительные детали – угловые адаптеры, лампы для ночного освещения, другое.

Преимущества

При правильной эксплуатации такие фонари имеют длительный срок службы

Устройства с каждым годом применяются все чаще. Дополнительное естественное освещение устанавливают в производственных помещениях и частных домах. Можно установить световод своими руками в домашних условиях. Монтаж занимает мало времени и сил.

Туннели позволяют сэкономить электроэнергию – по средним данным световоды позволяют тратить до 60% меньше. При правильной установке световодный фонарь служит 10 лет и более – гарантия производителя не менее 5 лет

Устройства теплоизолированы – летом не пропускает тепло, зимой холод (важно для жилых помещений, цветоводства и других)

Световые туннели просты в обслуживании. Есть возможность регуляции освещения. Из дополнительных функций – проветривание, классический светильник (зависит от модели).

Недостатки

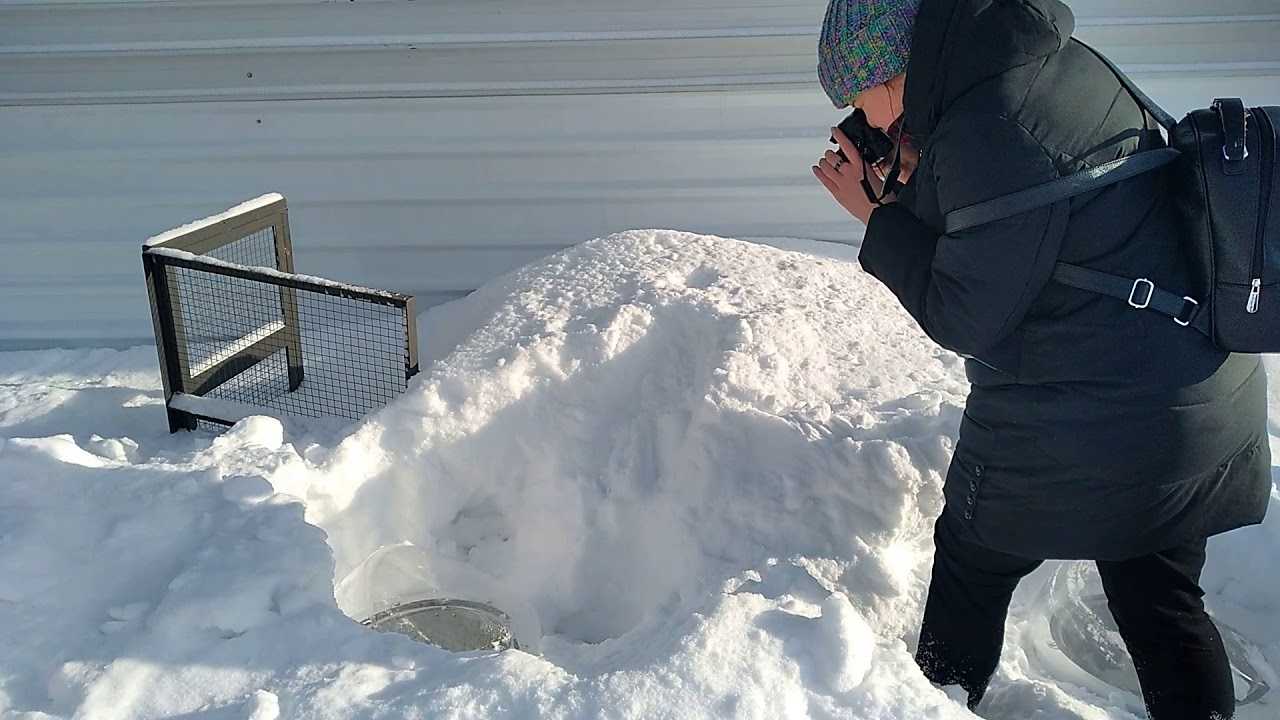

При покрытии световода снегом его работоспособность может снизиться до нуля

При всех очевидных достоинствах подобные механизмы имеют несколько минусов, с которыми следует ознакомиться перед установкой. Световод – это устройство, аккумулирующее естественный свет. Поэтому для нормальной работы требуется достаточное количество времени – туннели не подходят для использования в местах с коротким световым днем.

Зимой также могут возникнуть сложности. Если купол будет покрыт снегом, работоспособность и светопропускаемость снизятся, иногда до нуля. Поэтому нужно либо устанавливать другой источник, либо своевременно очищать стекло.

Первоначальная установка имеет высокую цену. Хотя этот недостаток временный – обычный срок окупаемости 2-3 года, а время эксплуатации – более 10 лет.

Солнечные трубы для освещения помещений

Для владельцев собственных домов относительно недавно появилось новое приспособление светопроводящие трубы, которое можно использовать как замену мансардных окон, что дешевле и требует меньше трудозатрат.

Если вы подумываете о добавлении солнечного света на кухне или в тёмном коридоре, то такое решение как солнечная труба вполне может подойти. Обойдётся всего в часть затрат от установки мансандрого окна и принесёт приятный дневной свет в нужное помещение.

Как это работает Известная под разными названиями: солнечная труба, светопроводящая труба, свето-тоннель это металлическая труба диаметром обычно от 25 см до 35 см с отполированной внутренней поверхностью. Внутренняя поверхность действует как продолжительное зеркало, пропуская свет по всей длине и сохраняя его интенсивность. Приём лучей света происходит на крыше и затем они направляются в внутрь дома.

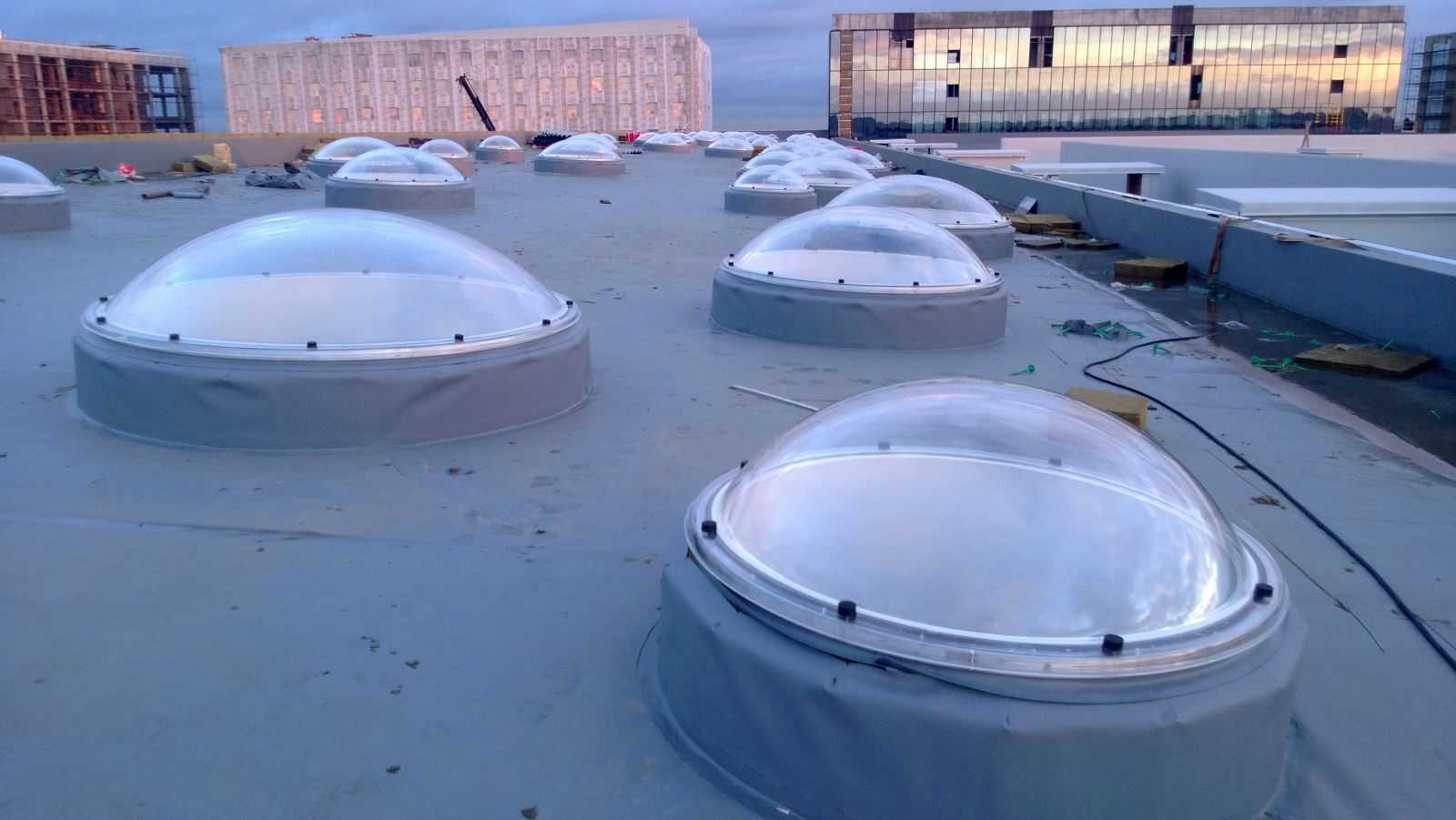

На крыше над трубой устанавливается пластиковая сфера для защиты от непогоды. Заканчивается труба диффузором на потолке комнаты, куда она проведена. Сфера собирает свет снаружи, диффузор распределяет его ровным белым свечением. Результат удивительный, при недавно сделанной установке, владельцы часто тянутся к выключателю, покидая комнату.

Рекомендуем : Как избавиться от воды в подвале

Цена У нас такие системы только появляются и стоимость их пока достаточно большая, но снижение стоимости дело времени. В Австралии и США такие системы уже закрепились на рынке и началась конкуренция, ведущая к уменьшению стоимости. В США стоимость с установкой составляет в среднем $500, тут стоит отметить, что у них стоимость установки мансардного окна в среднем равна $2000. В результате чего светопроводящие трубы становятся всё популярнее. Для тех же кто сам вылазит на крышу для установки самостоятельно, комплект системы обходится всего от $150 до $250. И здесь всё легче по сравнению с мансардными окнами, не нужно новых вставок гипсокартона, покраски, изменений элементов каркаса.

Как много света? Свет из трубы диаметром 25 см, самый маленький вариант, примерно равен освещению от трёх 100 ваттным ламп, что будет достаточно для освещения помещения площадью 20 кв. м. При диаметре в 35 см света будет достаточно для площади около 28 кв. м.

Рекомендуем : Новые правила строительства частного дома с 2018 года

Места где не очень подойдёт проводка солнечного света это там где стоит экран телевизора или компьютера, на котором может быть некомфортное отсвечивание.

Проводка светового тоннеля сквозь этажи Прокладка трубы на первый этаж в двухэтажном доме отлично может быть устроена если на втором этаже есть чулан или можно зарезервировать немного места у стены. Если же нет такой возможности, то прокладка может быть существенно затруднена

Важно не помешать устройству существующих проводок: электричество, сантехника, вентиляция

Подходит ли ваш дом? Так как установка не требует кардинальных изменений каркаса здания, то совсем не много ограничений существует при встраивании такой системы. Проверьте чердачное помещение, достаточно ли там свободно прямой установки трубы. Если есть препятствия, то углы и сгибаемые трубы могут решить эту проблему. Удобна установка в сводчатый потолок.

Сделайте оценки заранее:

Уклон крыши: большинство комплектов могут быть установлены на крышах с наклоном от 15° до 60°.

Кровельный материал: комплекты устанавливаются на композитную и другие виды черепицы, на дерево, есть специальные адаптеры для установки на кровле из металла и других материалов.

Рекомендуем : Затирка швов плитки своими руками

Место на крыше: для диаметров 25 — 35 см, вполне будет достаточно пространства в 40 см между стропилами. При расстоянии в 60 см, можно заказать систему с диаметром 50 см, которая осветит помещение площадью 55 кв. м.

Расположение: сферу лучше устанавливать на юго-западе крыши, это даст наилучшие результаты. Выберите точку, из которой труба будет идти к месту назначения, 4 метра или меньше – длинна по которой будет отлично проходить свет. Сфера расположенная непосредственно над вашей целевой комнатой будет передавать около 98% от внешнего света. Трубка с поворотами немного уменьшает процент передачи.

Погода: если вы живете в климате с высокой влажностью, образование конденсата на внутренней части трубки может оказаться проблемой. Изоляция труб значительно сокращает конденсации. Некоторые производители предлагают участки труб с небольшими встроенными вентиляторами для удаления влажного воздуха. Если вы живете в местности с сильными ветрами, имеет смысл сделать выбор в пользу купола из очень крепкого поликарбоната.

Где применяется оптоволоконное освещение

Сфера применения волоконно-оптического света очень велика, он может быть использован там, где традиционные системы освещения находят различного рода препятствия:

• узкие места с недостаточным воздушным пространством для вентиляции;
• объекты и материалы, чувствительные к нагреванию и ультрафиолетовым лучам;
• места с повышенной влажностью и т.д.

Места с повышенной влажностью

Исключительным приоритетом пользуются осветительные системы на основе оптического волокна в местах, исключающих присутствие электрических цепей. С точки зрения безопасности, они могут находиться в контакте с водой, газом, воспламеняющимися материалами. С помощью оптоволоконного кабеля раз и навсегда решается вопрос с освещением ванных комнат, душевых кабин, саун и даже русской или турецкой бани, когда присутствие воды и водяного пара выводит из строя самые влагонепроницаемые светильники.

Оптоволоконное освещение для сауны

Оптоволоконное освещение для бани

Подсветка картин, ювелирных изделий, произведений искусства

Волоконно-оптический свет наиболее адекватно передает цветовую гамму предмета и им часто подсвечивают картины, драгоценные камни, произведения искусства, исторические находки, витрины частных коллекций, выставки произведений искусства.

Оптический кабель можно вмонтировать в каркас витрин и, используя различные направленного и рассеивающего типа терминалы, освещать объекты целиком или выделять характерные его части, создавать ореолы света вокруг произведений искусства. При этом, совершенно не нагревая замкнутое пространство витрин и не воздействуя ни тепловым, ни ультрафиолетовым излучением на находящиеся там предметы.

Оптоволоконное освещение фото

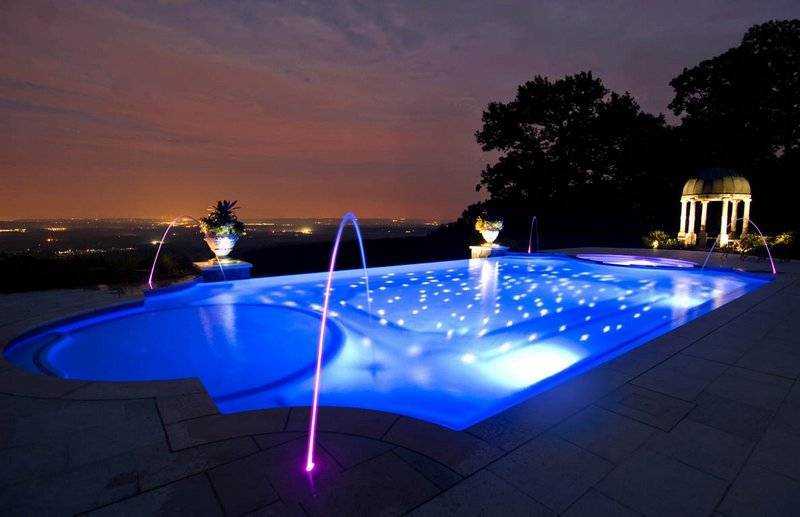

Подсветка бассейнов и фонтанов

Очень эффектно выглядит декоративное световое обрамление фонтанов, мостов и бассейнов, выполненное непрерывными светящимися линиями, находящимися в непосредственной близости к воде, сверкающей волшебной игрой отраженного света. Оптическое волокно прокладывают вдоль борта или по контуру бассейна и укрепляют с помощью специальных пластмассовых зажимов, а сам источник размещают в непосредственной близости, но недоступной воде нише, с возможностью дальнейшего обслуживания.

Оптоволоконная подсветка для бассейна

Оптоволоконное освещение в местах развлечений

Предметом множества дизайнерских находок может быть волоконно-оптический свет в интерьерах различных мест развлечений – ночных клубах, казино, кинотеатров, детских игровых площадок. Широкий простор дизайнерской фантазии в творении интерьеров офисов, квартир, баров и ресторанов.

Звездное небо и занавесь из «светящихся струй»

Для престижных салонов и магазинов специально разработана новая модульная система, интегрированная с оптическим кабелем, из которой можно изготавливать витрины, встроенные ниши, монтажные профили для стен и потолков. Такие витрины разрешают проблему с перегреванием и порчей размещенных внутри предметов и частую замену ламп. Элегантные, крепкие и универсальные, они могут быть приспособлены под любое помещение и вкус.

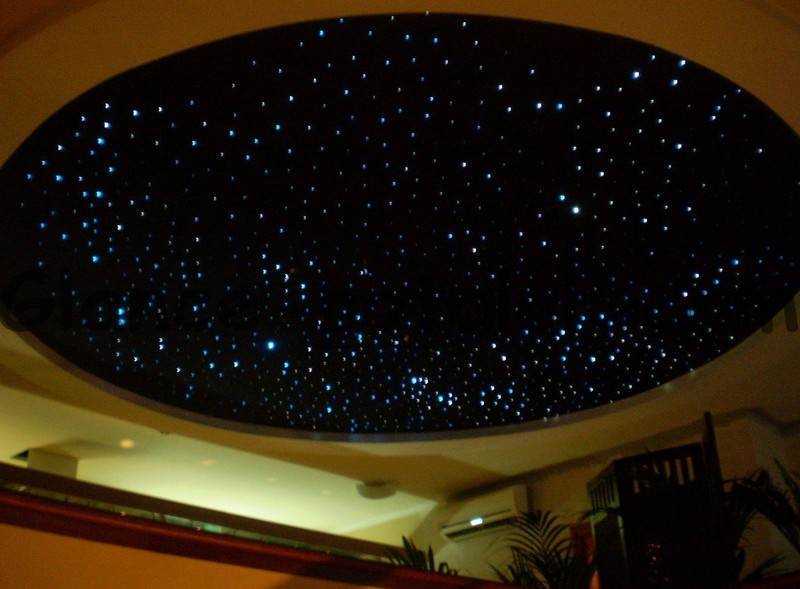

Потолок звездное небо оптоволокно

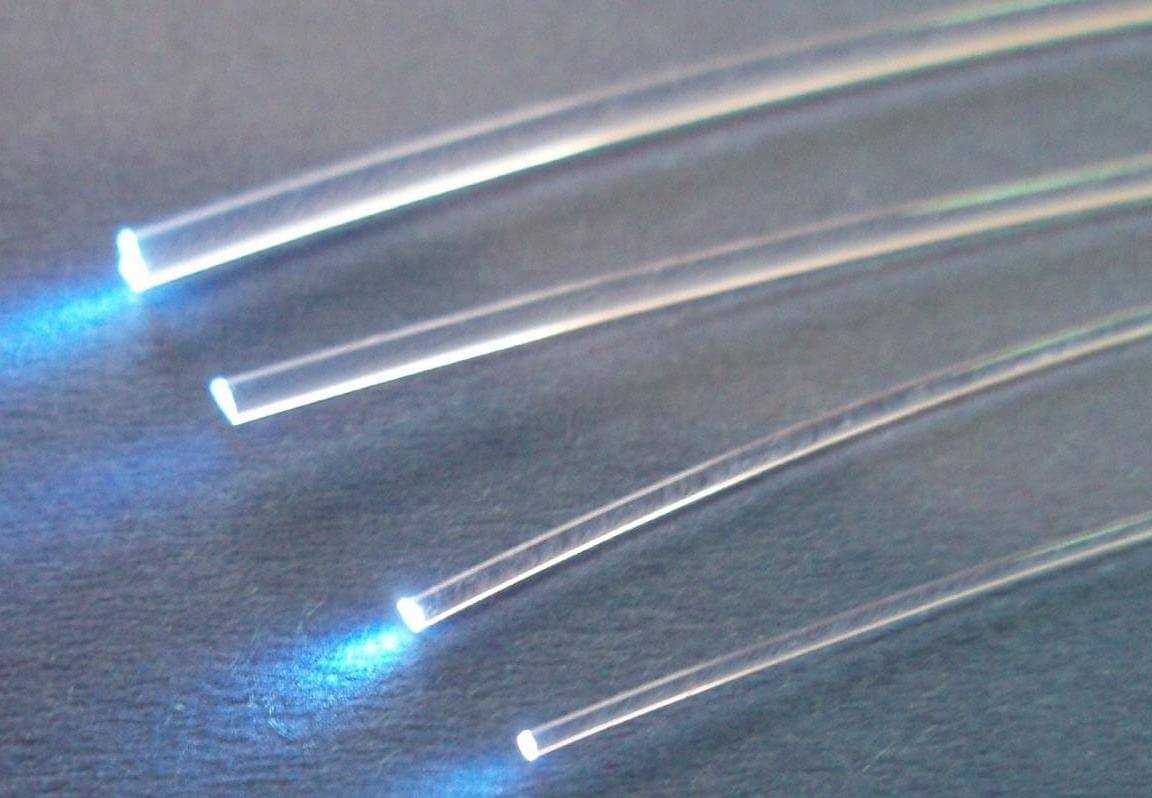

Подсветка с использованием оптоволоконных нитей

Ландшафтное освещение с оптическим кабелем

Нынче невозможно представить изысканный внутренний дворик или газон без подсветки. Традиционно используют внешние светильники с направленным светом для акцентированного освещения элементов архитектуры.

Дизайнеры, используя оптоволоконное освещение, предлагают свое видение архитектурного, эмоционального решения подсветки дорожек, мостиков и беседок непрерывными цветными линиями. Фантастически выглядят светильники в виде выдвигающихся светящихся столбиков, целиком состоящих из оптического материала, бросающих световые кольца на темный газон.

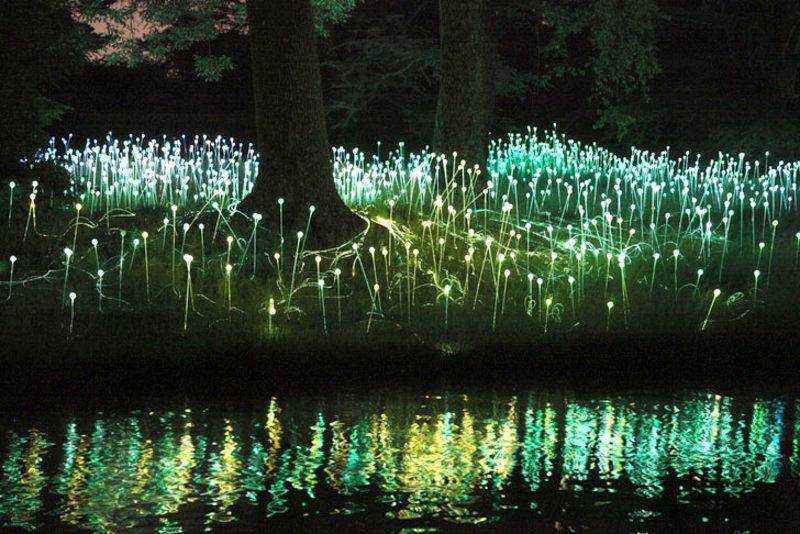

Оптическое волокно в ландшафтном дизайне

Вывеска и реклама

Чрезвычайно практичным является применение волоконно-оптического света в качестве светящихся вывесок и рекламных щитов. Оптическое волокно не подвержено воздействию атмосферных осадков, его можно мыть и стирать пыль, не опасаясь повредить кабель. Простота монтажа и легкость обслуживания, особенно в труднодоступных местах, где вывеска располагается на крышах домов или фасадах крупных заведений, заменяя время от времени лишь лампу в осветителе, позволяет оперативно и экономно восстанавливать первоначальный вид.

Однострочная вывеска, реализованная с помощью одного светящегося оптического кабеля, позволяет каллиграфически выписать название фирмы или ее логотип.

Компоновка составных частей

В зависимости от производителя, устройство и конструкция лампы разные. С другой стороны, общий принцип компоновки остается одинаковым. Сборка начинается с цоколя, куда последовательно устанавливают драйвер, радиатор, плату с LED-диодами и колбу.

Для сравнения рассмотрим устройство изделия от двух производителей.

Светодиодная лампа BBK

Цоколь изготавливается из пластика. Внутри установлен качественный драйвер. Для корпуса используется алюминий, выполняющий функции радиатора. Туда крепится плата с диодами и линза. Наличие данной линзы понижает световую отдачу прибора.

Лампа Gauss

Опять же цоколь изготовлен из пластика, имеются драйвер и алюминиевый корпус с установленной диодной платой. Конструкция гарантирует долговечность изделия.

Шаг 2: Деревянное основание верхней части — часть 1

С помощью циркуля начертим круг радиусом 225 мм. Затем с помощью ножовки вырежем его.

Края круга отшлифуем дисковой шлифовальной машинкой.

Для завершения декорирования, окрасим верхнюю сторону в чёрный цвет (в три слоя).

Электроника:

Вырежем отверстие достаточно большого диаметра для размещения трёхконтактной розетки.

Затем закрепим её саморезами.

Установим пластиковую коробку на деревянный круг. Просверлим отверстия для четырех коротких 7 мм винтов.

Соединим провода от блока питания с цоколем лампы.

На фото не учтен тот факт, что лампа светильника находится в пластиковой коробке. Так как эти фотографии были сделаны после того, как проект был закончен.

Нитяная люстра своими руками

Для люстры из ниток капрона Вам понадобятся:

Пластиковая миска для абажура

Нитки разных цветов

Специальная паста для крепления

Последовательность действий:

Для начала следует сделать пасту. Для нее смешивается половина стакана муки с двумя стаканами воды. Добавьте еще два стакана воды, температура которых более 60 градусов.

Когда Вы вскипятили эту смесь, добавьте туда же три ложки сахара. Хорошенько перемешайте и подождите, пока смесь остынет.

Пряжу нужно бросить в пасту.

То, что получится, нужно намотать на миску.

Через 24 часа необходимо отделить абажур, который у Вас получился от нитей на миске.

Вот и всё! Люстра готова к монтажу на потолке.

А может быть, Вам захотелось увидеть в интерьере своего жилья нечто необычайное… Конечно, в магазине сейчас можно купить буквально все. Но, ведь можно сделать интересные предметы и своими руками! Ведь в каждом человеке есть частичка дизайнера, которого иногда необходимо всего лишь разбудить.

А начать такое творение именно с люстры – просто прекрасный вариант. Она, кстати, станет замечательным украшением любого дома, сэкономив Ваши денежки, и подарив массу эмоций.

Плафон, сделанный собственноручно, позволит убедиться, что у многих вещей, предназначенных на выброс, появилась вторая жизнь.

Но, для начала важно определиться, какой стиль интерьера Вы обустраиваете собственноручной люстрой. Например, для молодых людей отличным будет вариант люстры в стиле романтик

А вот для украшения дачного домика отлично подойдет стиль кантри.

А вот для украшения дачного домика отлично подойдет стиль кантри.

История возникновения световодного освещения

Освещение дома при помощи световодов Первые попытки создать световод для освещения помещений проводились еще в 1874 году. Российский электротехник Чиколев Владимир изготовил трубу с зеркальной поверхностью внутри, с помощью которой проводил освещение в опасные производственные комнаты порохового завода.

Современный способ появился на рынке относительно недавно. Первые устройства, проводящие дневной свет, появились в 2005 году. Приборы прошли несколько стадий усовершенствования. Окончательный вариант был представлен потребителям в 2011 году.

Типы осветительных приборов

Освещение дорожек в загородном доме или на приусадебном участке можно разделить на разные виды в зависимости от используемого источника света и конструкции светильника.

По источнику света

Светодиодные варианты с солнечными батареями заряжаются днем, а горят ночью.

В продаже есть несколько вариантов, у каждого из них свои преимущества и недостатки, которые надо учитывать при выборе:

1. Лампы накаливания. Стоят недорого, но служат не больше 2000 часов и плохо переносят перепады температур. Во время работы сильно нагреваются, потребляют много электричества, для садовых светильников лучше не использовать этот тип.
2. Галогенные лампы тоже работают за счет нити накала, но в отличие от первого варианта колба наполнена галогенным газом, за счет чего обеспечивается яркое свечение и увеличивается срок службы. Но и эти лампы сильно нагреваются при работе и служат на порядок меньше аналогов.
3. Люминесцентные модели потребляют немного энергии и обеспечивают качественный свет, ресурс в разы больше, чем у первых двух вариантов. Но при этом лампы плохо переносят перепады температур и влажности, для них нужно приобретать герметичные светильники. От неблагоприятных условий часто выходят из строя намного раньше, чем положено.
4. Светодиодные лампы и светильники служат до 50 000 часов и потребляют минимум электричества. Это лучший на сегодня вариант для подсветки участка. Могут быть как сменные лампочки, так и стационарные светильники со встроенными диодами.

Для подсветки можно использовать и влагозащищенную светодиодную ленту в силиконовой оболочке.

По конструкции

Направленное освещение обеспечивает отличную видимость при ходьбе по дорожке.

В магазинах можно найти варианты разных форм и конструкций. Стоит выделить самые распространенные и популярные модели:

1. Конструкции торшерного типа представляют собой столбики разной высоты с рассеивателем или плафоном из матового пластика в верхней части. Универсальное решение, которое подойдет для освещения дорожек, выделения проездов, создания комфортной атмосферы около скамеек и беседок.
2. Маркировочные светильники типа «боллард» дают приглушенный свет. Ими можно обозначить границы стоянки для авто или подсветить тропинки, которыми пользуются очень редко.
3. Элементы брусчатки со встроенными светодиодами. При укладке дорожек можно расположить в некоторых местах светящуюся плитку, которая будет подсвечивать поверхность и обеспечивать удобное передвижение в темноте.
4. Светильники в различных статуэтках или импровизированных домиках и т.д. Чаще всего в такие конструкции встраивают светодиоды, что позволяет им выполнять функцию украшения днем и освещения ночью.
5. Светодиодные светильники для сада на солнечных батареях. Полностью автономные модели, которые можно воткнуть в землю в любом подходящем месте, что позволяет оформить освещение дорожки за несколько минут. При необходимости их можно переставить в любой момент.
6. Светильники направленного света, в них световой поток распределяется по поверхности дорожки, создавая оригинальный эффект. Лучше всего располагать в шахматном порядке.

Светодиодные светильники на солнечных батареях на зиму стоит убирать в теплое помещение, это в разы продлит срок их службы.

Шаг 6: Световая коробка

Источник света и приемник находятся внутри коробки.

Отметим центр в торце пластиковой коробки. Просверлим отверстие такого же сечения, как диаметр цоколя. Установим трубный переходник на противоположный конец коробки.

Теперь установим ИК-датчик на предварительно существующий терминал. (Прошу прощения нет фотографии).

Нарежем три провода длиной по 20 см
каждый.

Зачистим концы проводов.

Подключим один провод к отведению на уже существующий ИК-датчик

Закроем соединение термоусадочной трубкой, а затем закрутим проволокой (не требуется пайка).

Прикрепим соответствующие провода на ИК-датчик и применим термоусадочные трубки.

Установим лампу в световой короб и закроем его. Теперь можем прикрутить световой ящик на деревянную основу с помощью винтов и направляющих отверстий, которые были сделаны ранее.
