Использование трехфазного узо

Схема подключения УЗО

Рассмотрим способы установки УЗО в различных сетях.

Однофазная сеть

В таких сетях чаще всего устанавливают однополюсные УЗО.

В однофазных сетях УЗО устанавливается сразу после электросчётчика перед группой автоматических выключателей

В среде профессиональных электриков принято заводить контактные соединения в УЗО и автоматические выключатели только сверху вниз. Мы рекомендуем придерживаться этого правила по следующим причинам:

• в некоторых моделях таких приборов при подключении снизу увеличиваются потери (снижается КПД устройства);
• если ремонтными работами в электрощите будет заниматься другой специалист, то при общепринятом способе подключения он не запутается и не ошибётся.

На приведённой схеме общее УЗО (поз. 2) обеспечит противопожарную защиту осветительных цепей (автоматические выключатели на 10 А, поз. 5, 6, 12) и подстрахует прочие УЗО.

Каждое «розеточное» УЗО обслуживает по три группы розеток, оснащённых автоматическими выключателями. Устанавливать УЗО на каждую группу было бы накладно, поэтому предлагается своего рода компромисс: с одной стороны, схема удешевляется за счёт сокращения количества применяемых УЗО, с другой — при срабатывании одного из них будет обесточена не вся сеть, а только её часть.

Обнаружить цепь с утечкой тока будет достаточно просто: если, к примеру, сработает (отключится) УЗО поз. 7, нужно отключить автоматы поз. 8, 9 и 10 (отвечают за группы розеток 2, 3 и 4), затем включить УЗО поз. 7 и по очереди включить упомянутые автоматы. Как только будет включён автомат цепи с утечкой тока, УЗО тут же отключится.

Нулевой проводник после противопожарного УЗО поз. 3 нужно закрепить на общей нулевой шине (поз. 4). Затем от этой шины «ноль» протягивается ко всем остальным УЗО и дифференциальному выключателю. Поскольку дифференциальный выключатель (поз. 13) обслуживает выделенную линию, нулевой проводник после него заводится не на нулевую шину, а прямо на нагрузку.

В данной схеме имеются ещё две нулевые шины — они обозначены позициями 11 и 18. К первой подключаются нулевые проводники УЗО поз. 7 и розеток поз. 2, 3 и 4, а ко второй — нулевые проводники УЗО поз. 14 и розеток 5, 6 и 7. Если бы их не было и все приборы подключались бы только на общую нулевую шину, то при появлении утечки тока в одной из розеточных групп с большой вероятностью могли бы отключиться оба «розеточных» УЗО (поз. 7 и 14) либо общее УЗО (поз. 3).

Нулевые проводники осветительных цепей (автоматы поз. 5, 6 и 12) выводятся на общую нулевую шину (поз. 4), минуя УЗО.

Проводники заземления выводятся на шину РЕ (поз. 19).

Видео: как правильно подключить УЗО

Трёхфазная сеть

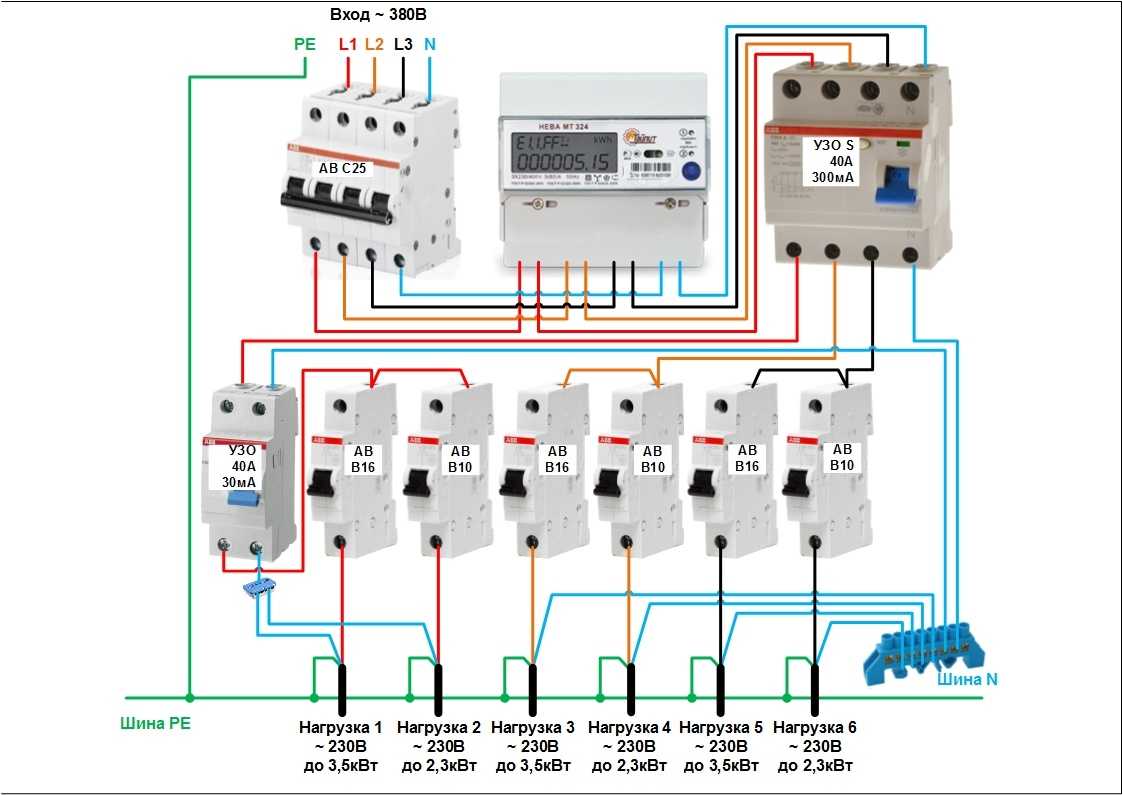

В таких сетях у нас чаще всего устанавливают 4-полюсные УЗО. Подключается оно по тому же принципу, что и в однофазной сети.

Учтите, что в УЗО различных производителей нулевая клемма может располагаться как слева, так и справа. Поэтому перед подключением нужно внимательно изучить схему, изображённую на корпусе выключателя или в его паспорте.

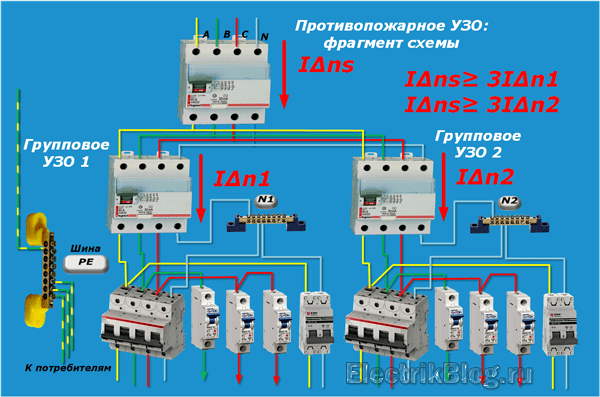

Общее трёхфазное УЗО предохраняет цепь только от возгорания, для защиты от поражения электрическим током на каждую фазу устанавливают отдельное устройство

УЗО этого вида (3-фазные 4-полюсные) бывают только противопожарными. Для защиты людей от поражения током на каждой линии нужно дополнительно установить однофазное УЗО с уставкой тока утечки не более 30 мА. При этом у каждой линии должен быть свой нулевой проводник, который выводится к соответствующему УЗО.

Где установить УЗО

Систему защитного отключения электричества нужно устанавливать таким образом, чтобы мощность подключаемых устройств к электрической сети не была выше максимально допустимой для данной модели УЗО, для чего прежде чем осуществлять монтажные работы следует изучить инструкцию к защитному устройству.

Для более качественной и надёжной защиты домашней электропроводки, нужно установить одно устройство большей мощности в щитке, а дополнительными приборами с меньшим током утечки оснастить ванную комнату и другие наиболее опасные, в электротехническом смысле, помещения.

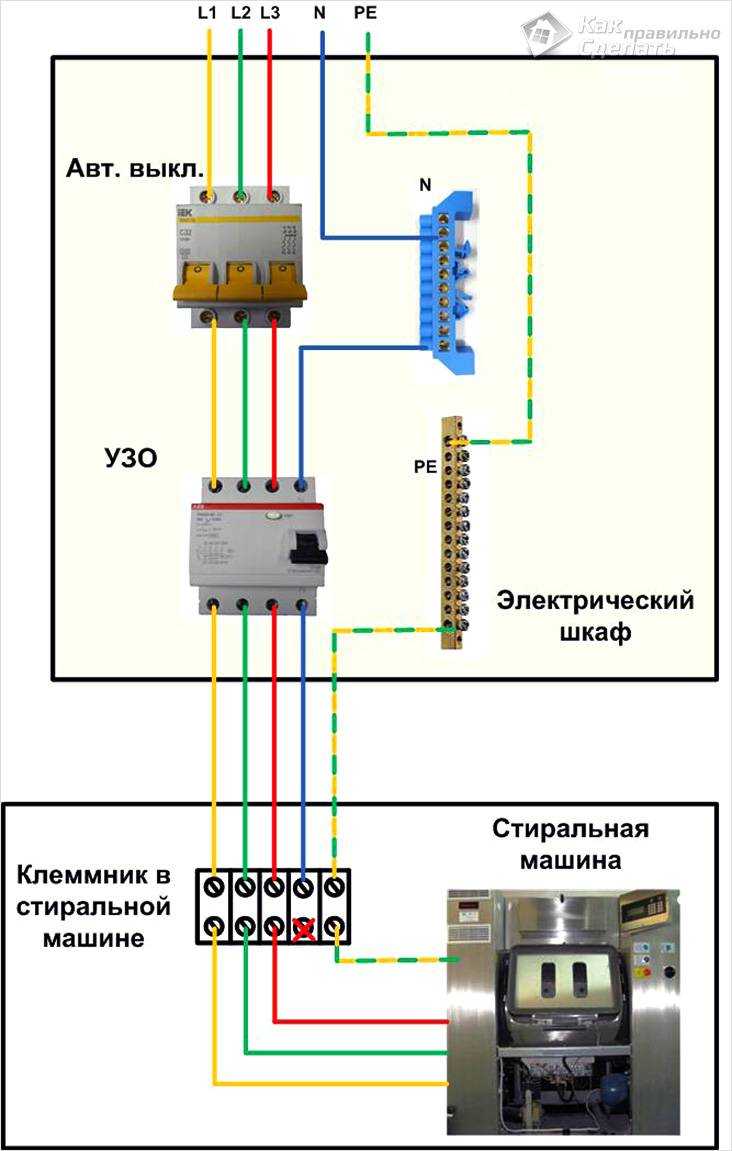

Если нужно установить защитное устройство для отдельно стоящего мощного электроприбора с металлическим корпусом, то монтажные работы можно осуществить в непосредственной близости от защищаемого объекта.

В этом случае наиболее подходящей моделью будет защитное изделие, которое имеет встроенный автоматический выключатель. Монтаж такого УЗО позволяет не только обеспечить минимальную вероятность поражения электричеством, но и защитить электрическую цепь от короткого замыкания.

Зачем же нужно УЗО устанавливать в электрическую цепь, и для чего это делать в соответсвии с правилами техники безопасности и руководством по эксплуатации данного устройства?

Многие домашние мастера не понимают для чего это нужно и расплачиваются серьёзными последствиями, ведь поражение электрическим током, является довольно распространённой причиной гибели не только людей, чья профессия связана с электричеством, но и обычных пользователей домашними приборами.

Обычно многих домашних мастеров уже не волнует вопрос: «Для чего нужно устанавливать защитное устройство», после того, как они ощутят на себе воздействие электрического тока напряжением 220 В. Для чего это нужно делать по правилам, подбирая защитный прибор по мощности, также часто выясняется в процессе проб и ошибок.

Назначение УЗО и его использование заключается в том, чтобы спасти человеческую жизнь, поэтому в некоторых странах европейского союза такая защита является обязательной для установки в частном домовладении. Желательно, чтобы данное правило было введено и в нашей стране, тогда количество несчастных случаев значительно сократится.

ТОП-4 производителей УЗО

Рис. 3. Основные характеристики УЗО

Для покупки качественного устройства предлагается ознакомиться с рейтингом лучших производителей:

• ABB. Швейцарский производитель электроприборов, устройства которого отличатся высоким качеством и длительным сроком службы;
• Legrand. Французский производитель, выпускающий исключительно УЗО и дифавтоматы;
• Schneider Electric. Еще одна компания из Франции по выпуску электрооборудования. В отличие от предыдущей, давно пришла на отечественный рынок и известна;
• General Electric. Американская компания, известная многолетней историей на мировом рынке электротоваров. В России приборы производителя сложно найти в избытке из-за малых поставок. Это связано с разными характеристиками используемой странами сети электропитания.

Модель	ABB FH204	Legrand DX3	Schneider Electric EASY9	General Electric RCBO
Цена, руб.	2600	4900	2650	6100

Стоит помнить, безопасность эксплуатации трехфазной сети зависит от надежности приборов – это второе правило.

Виды и типы

Современные производители предлагают самые разные виды и типы УЗО. Два самых популярных типа агрегатов по своему внутреннему исполнению на рынке электротоваров – это электромеханические (не зависят от силы тока) и электронные (зависят). Также выделяют селективные и противопожарные устройства.

Электромеханическое

Электромеханические УЗО широко популярны в использовании и применяются в электрических цепях переменного тока. Чем это вызвано? Тем, что при обнаружении утечки такое устройство сработает, предотвратив печальные последствия даже при самом мизерном напряжении.

Такой тип УЗО во многих странах считается эталоном качества и тем, которое обязательно к повсеместному использованию. Немудрено, ведь такое УЗО будет работоспособным даже при отсутствии нуля в сети и может спасти чью-то жизнь.

Электронное

Такие УЗО легко найти на любом строительном рынке. Разница их от электромеханических в наличии внутри платы с усилителем, для работы которой необходимо питание.

Однако у таких УЗО, как уже было сказано, есть огромный недостаток – не факт, что они сработают при утечке тока (все зависит от напряжения в сети). Если отгорел ноль, а фаза осталась, то риск поражения током никуда не девается.

Селективное

Главное отличие селективного УЗО от «собратьев» — наличие в схеме функции выдержки времени отключения цепи, которой питается нагрузка, т.е. селективности. Зачастую этот параметр не превышает 40 мс. Из этого мы делаем вывод, что селективные приборы не годятся для защиты от поражения при непосредственном прикосновении.

Ещё одной особенностью селективных агрегатов является хорошая устойчивость по реакции на скачки тока и напряжения (вероятность ложных срабатываний почти нулевая).

Противопожарное

Как следует из названия, такие УЗО используются в системах электроснабжения квартир и домов для предотвращения возгораний. Однако защитить человека они не в состоянии так как ток утечки, на который они рассчитаны равен 100 или 300 мА.

Обычно эти агрегаты устанавливаются в щитах учета или в этажных распределительных щитах. Их основная задача:

• защита вводного кабеля;
• защиты линий потребителей, в которых дифференциальная защита не установлена;
• как дополнительная ступень защиты (если стоящий ниже него аппарат вдруг не сработал).

Количество полюсов

Так как УЗО работает на сравнении токов, которые проникают сквозь дифференциальный орган, то численность полюсов у агрегата совпадает с числом токоведущих проводников. В некоторых случаях УЗО дозволено использовать с 4-мя полюсами для работы в двух- или трехпроводной сети.

При этом не забудьте оставить в запасе свободные полюса фаз. Агрегат будет благополучно делать свое дело не полностью, а частично, что, в общем-то, невыгодно с финансовой точки зрения, но возможно.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Подключение УЗО в сети TN-C

Отдельно надо рассмотреть подключение защитного устройства в сетях, где отсутствует отдельный проводник PE (точнее, где он совмещен с нулевым и маркируется PEN). Долгое время существовало мнение, что в таких сетях устанавливать УЗО нельзя. В настоящий момент большинство специалистов склоняются к тому, что в сетях с системой TN-C (а эта система существует в подавляющем большинстве домов и цехов старой постройки) устанавливать устройство защитного отключения не только можно, но и нужно. Правда при этом надо учитывать нюансы.

Так как отдельного провода заземления в таких сетях нет, то при замыкании на корпус утечки не произойдёт. Однако при прикосновении к корпусу ток пойдет через тело человека или животного, что создаст ответвление тока от фазы и приведёт к появлению нескомпенсированного магнитного потока в сердечнике. Это вызовет срабатывание реле. Опасность получения электротравмы в этом случае присутствует по причине конечного времени срабатывания УЗО, но смертельных исходов в большинстве случаев удается избежать. Это существенно повышает безопасность, хотя эффективность работы УЗО и не достигает эффективности работы в сетях с отдельным проводником PEN.

Кроме того, в таких сетях УЗО защитит человека и животных при случайном прикосновении к фазному проводу, надо лишь быть готовым к периодическому ложному срабатыванию устройства из-за наличия неучтенных токов в нулевом проводнике по причине возможных обустройств нештатных занулений потребителей и возникновения дополнительных токов, направление и величину которых предугадать невозможно.

Но надо понимать, что в электросети может произойти отгорание нулевого провода (или его неумышленное повреждение при выполнении ремонтных или монтажных работ). Электроприборы, конечно, в этом случае работать не будут, а при пробое на корпус, занулении корпуса (чего делать категорически не рекомендуется) или при случайном прикосновении к фазному проводнику, казалось бы, причины отсутствуют для неправильной работы УЗО. На самом деле надо учитывать, что существует два типа устройств защитного отключения:

• с классическим электромагнитным реле;
• с электронным реле.

В первом случае на самом деле нет препятствий к срабатыванию УЗО при отсутствии нулевого провода – возникающий магнитный поток создаст достаточную ЭДС для работы исполнительного реле. Если используется электронное реле, то надо помнить, что для его работы нужно питание, которое берётся от защищаемой сети, и для правильной работы нужно присоединение схемы к фазному и нулевому проводам. Если нулевой провод будет оборван, электронное реле останется без питания, и УЗО будет выведено из работы и не отключит сеть при случайном прикосновении. Следует учитывать, что большинство устройств защитного отключения, доступных к приобретению, имеет электронное реле, потому что оно дешевле.

Обрыв нулевого провода, конечно, может случиться и в сетях с отдельным защитным проводником. В этом случае электронное реле также будет неработоспособным. Однако в сети TN-S корпус электропотребителя будет заземлён, и в случае замыкания на корпус с большой вероятностью сработает автомат защиты сети, среагировав на ток короткого замыкания, хотя это может произойти с большой выдержкой времени.

Принцип работы устройства защитного отключения прост, что обеспечивает надежность работы защиты. Но это справедливо лишь для случая правильного подключения прибора, в противном случае гарантий безопасности нет.

Что такое УЗО — назначение, принцип действия, маркировка и виды

Фаза, ноль и заземление: понятие, связь и практическое применение в электротехнике

Реле времени: типы, применение, принцип работы

Что такое трансформатор, его устройство, принцип действия и назначение

Что такое реле напряжения и для чего оно нужно в квартире

Какие виды систем заземления существуют и что такое защитное заземление?

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

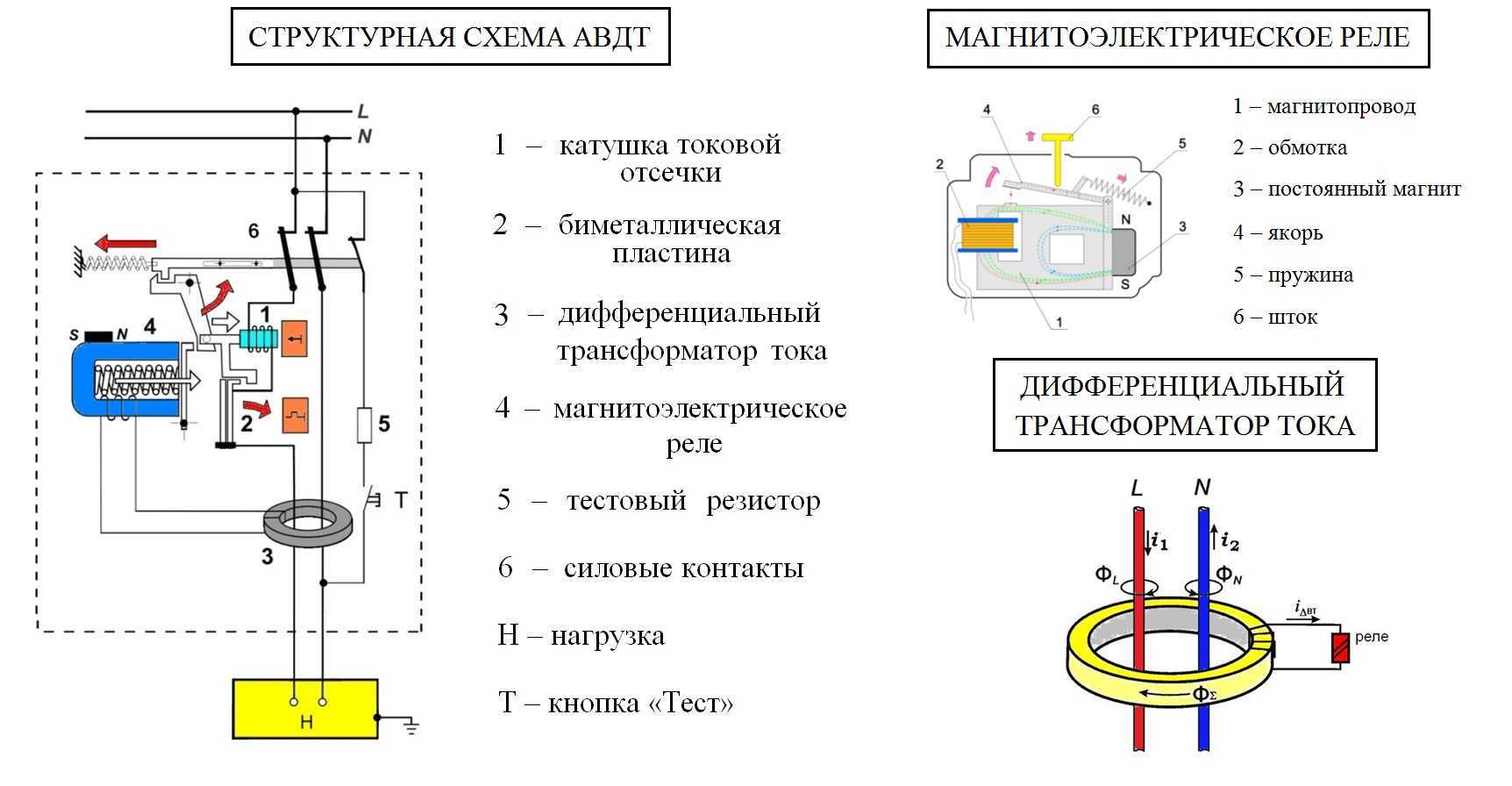

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

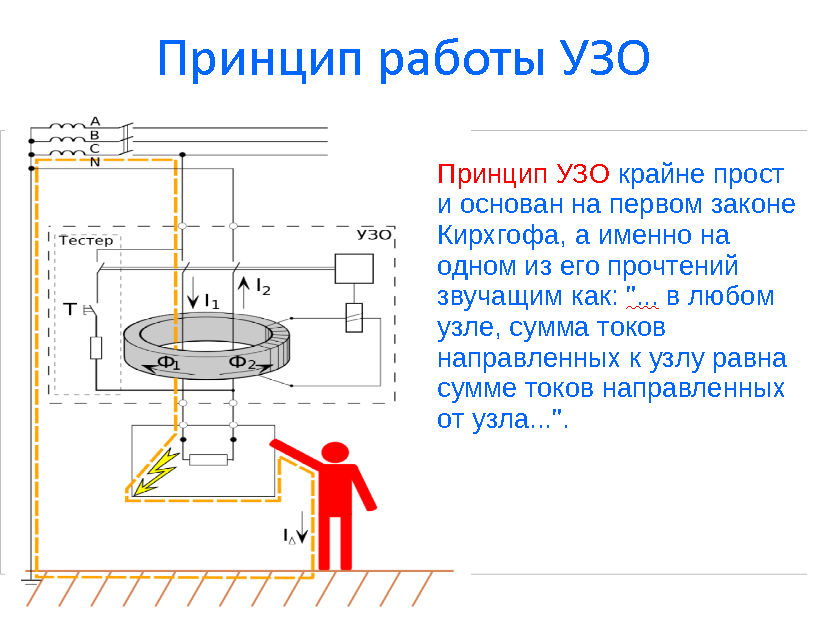

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

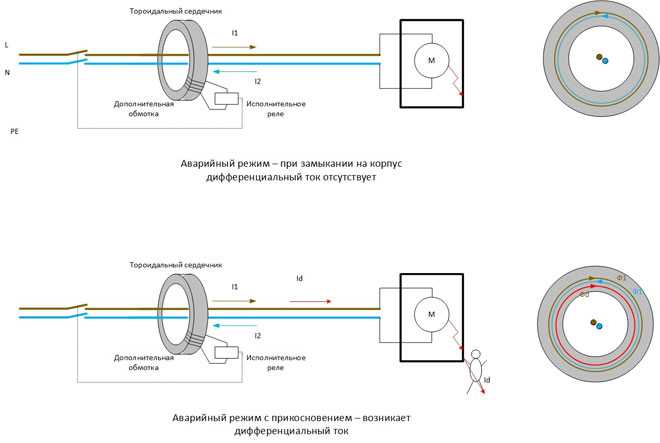

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Схема подключения УЗО в однофазной сети

Если посмотреть на схемы электрощитов, входной автомат защиты стоит перед счетчиком, а после счетчика — противопожарное УЗО (на рисунке ниже под цифрой три). На него заводится и ноль, и фаза (на контакты сверху). С выходных клемм нейтраль идет на шину, а фаза на расположенные ниже устройства. Это могут быть УЗО, автоматы или дифавтоматы.

Схема подключения УЗО: пример для однофазной сети

В сложных схемах УЗО ставят и на отдельные группы потребителей. Получается несколько уровней защиты. Это более затратно при монтаже, но более надежно в плане защиты и проще определить «источник» проблем. На схеме выше как реализована такая ступенчатая защита. Есть:

• противопожарное УЗО на входе,
• плюс два (7 и 14) на группы потребителей;
• один дифференциальный автомат (13), к которому подключается  один мощный потребитель (стиральная машина, электроплита или духовка).

Без отдельных защитных устройств (УЗО и автоматов) есть одна группа — освещение в комнатах с нормальными условиями эксплуатации. Как правило, это жилые комнаты. По ГОСТу это допускается, хотя, многие даже на освещение предпочитают ставить защиту. Мало ли что может случиться.

Обратите внимание на подключение нейтрали. Шин три

Одна — под номером 4 — подключена от входного УЗО (3). С нее же идет провод к УЗО 7 и 14. С выхода каждого из них нейтраль подключается на отдельные вторичные шины  — 11 и 18 — и уже с этих шин подается на защищаемые потребители. Если ноль подать на них с шины 4, при появлении тока утечки будет срабатывать как УЗО более низкого уровня, так и входное. Если схема подключения УЗО будет построена по описанному принципу, отключаться будет только аварийная линия.

Выбор УЗО

Итак, что выбрать? Монтаж УЗО + автомат или дифавтомат? Первый вариант дешевле, а второй занимает меньше места в электрощитовой. В пользу первого варианта есть еще одно преимущество. При выходе из строя одного из устройств замена будет дешевле. Для корректной защиты вашей электросети, необходимо правильно подобрать параметры защитных устройств. Рассмотрим чем они отличаются, и что именно вам подойдет.

Подбор по параметрам

По чувствительности УЗО делят на два типа:

• защищают от удара током;
• противопожарные.

У первого типа устанавливается значение тока, учитывая, что опасным для человека является ток в 50 мА.

Выбор также зависит от помещения, в котором используется устройство защиты.

Выбираем из двух типов:

1. На 10 мА, если помещение с повышенной влажностью (ванна, кухня, бассейн, санузел), для подключения стиральных машин и бойлеров.
2. На 30 мА, если в помещении нормальные условия.

Противопожарный тип УЗО по значению тока делится на:

• 100 мА;
• 200 мА;
• 300 мА.

Подбор по типу

Определяемся со вторым параметром. По роду утечки тока разделяются на такие классы:

1. АС — переменный ток. Подходит для квартиры, к ним можно подключать: теплые электрические полы, холодильники и морозильные камеры, бойлеры, электронагревательные приборы.
2. А — для переменного и выпрямленного (пульсирующего) тока. Подходит для приборов имеющие импульсные блоки питания или выпрямители. Это телевизоры, компьютеры, микроволновки, посудомоечные и стиральные машины.
3. В — подходят для любого тока, но в доме не применяются.

Также обращаем внимание на время задержки до отключения. Для дома и квартиры подойдет без задержки

Время срабатывания от 2 мс до 3 мс.

Если вы определились с выбором защитных устройств, то переходим к их подключению в сеть.

Форма токовой утечки

В соответствии с этим параметром все УЗО делятся на три типа:

1. «А». Эти устройства отключения срабатывают при кратковременном или плавно нарастающем токе утечки, который имеет синусоидальную переменную или пульсирующую постоянную форму волны. Это наиболее распространенный тип УЗО. Поскольку он контролирует как переменный, так и постоянный ток, он стоит дороже.
2. «AC». Также распространены и более доступны. Срабатывает только при утечке синусоидального переменного тока.
3. «В». Это устройство в основном используется для защиты промышленных помещений. Помимо синусоидального переменного тока, УЗО реагирует на выпрямленные и пульсирующие формы постоянного тока утечки.

Возникает вполне логичный вопрос, в бытовых сетях течет синусоидальный переменный ток, достаточно ли установить везде устройства типа «AC»? Но если внимательно изучить характеристики современных бытовых приборов, то большинство из них имеют источники питания с электронными полупроводниковыми элементами, благодаря чему синусоидальная волна преобразуется в пульсирующую полуволну. Если утечка не является синусоидальной, УЗО типа «AC» не обнаружит ее и не сработает.

Именно поэтому в технических паспортах многих бытовых приборов производитель указывает, через какое УЗО их следует подключать.

Советы по выбору УЗО смотрите в видеоролике:

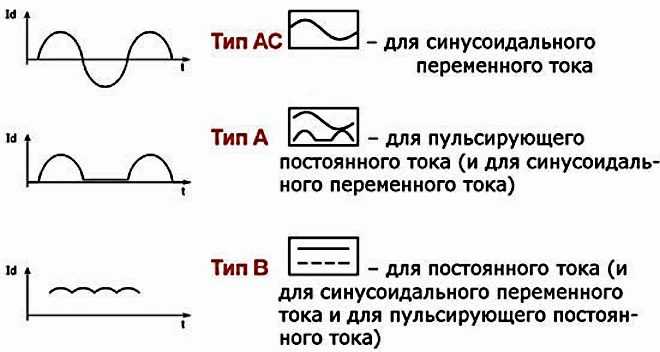

Типы УЗО АС, А, В

В зависимости от типа, УЗО обязано отключаться от разного вида утечек тока, есть УЗО, которые отключают только переменный ток, есть УЗО которые переменный и пульсирующий ток: УЗО тип АС реагирует на мгновенный переменный дифференциальный ток утечки, т.е. это обычные потребители: освещение,  теплые полы, холодильники, конвекторы и др. Тип УЗО АС обозначается на панели, это либо буквы АС, либо специальный символ (пиктограмма) или и то и другое вместе.

УЗО тип А реагирует, как на переменный, так и на пульсирующий ток утечки, который может медленно нарастать или возникать внезапно. Это приборы, в которых используются выпрямители и импульсные блоки питания: компьютеры, стиральные машинки, телевизоры, посудомойки, микроволновки, т.е. там, где всем управляет электроника. В некоторых инструкциях на современные электроприборы отдельно указывается, что необходима установка УЗО типа А.

Пиктограмма для УЗО тип А выглядит следующим образом.

УЗО тип А дороже, чем УЗО тип АС, т.к. «охватывает» бОльшую зону защиты. Но следует отметить, что уровень защиты с УЗО типа АС выше, чем если бы УЗО не было бы вообще.

ПУЭ 7.1.78. В зданиях могут применяться УЗО типа “А”, реагирующие как на переменные, так и на пульсирующие токи повреждений, или “АС”, реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Часто у читателей возникает вопрос: “Какое УЗО поставить на холодильник, стиральную машинку, посудомойку, варочную панель и т.д.?”. Самый правильный ответ, вы найдете в инструкциях на бытовую технику. Но, например, в Европе разрешено устанавливать УЗО только тип А. УЗО тип АС запрещены.

УЗО тип В – редкость в России, их применяют в промышленности, где помимо прочих видов утечек, есть утечки выпрямленного тока, в быту УЗО тип В не применяют.

Обзор схем

Монтаж четырехполюсного модуля УЗО построен на таком же принципе, как для двухполюсного устройства, применяемого в однофазных электросетях. Производитель прилагает к изделию паспорт, где показана наиболее часто встречающаяся схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения показана на корпусе модуля и выглядит следующим образом:

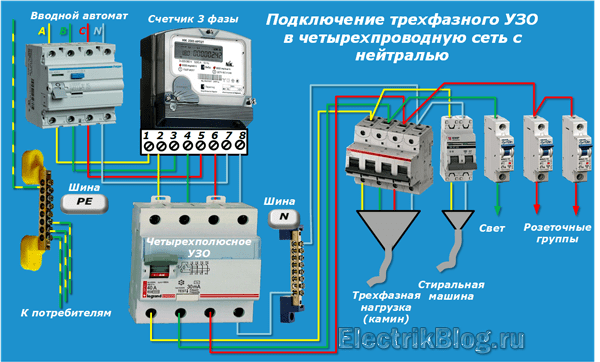

Монтажная схема подключения четырехполюсного УЗО к трем фазам проста и доступна человеку, не обладающему квалификацией электромонтажника. К четырем входным клеммам аппарата подключаются 3 фазы питающей электросети 380 вольт и нулевой рабочий проводник.

Проводники, выходящие с четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. С учетом того, что 3 фазы (А, В, С) подают электричество на приборы, рассчитанные на 380 вольт, а каждая отдельно взятая фаза в сочетании с нулевым проводом N обеспечивает электропитанием группы однофазных потребителей 220 вольт. Трехфазную сеть 380 вольт можно подключить к электродвигателю насоса, компрессора, бетономешалки, к токарному станку или сварочному аппарату. Дальнейшее подключение к одной фазе производится через автоматические выключатели.

Для защиты от токов утечек в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти аппараты защиты устанавливаются в местах насыщенных электроприборами, а также в помещениях с повышенным влагосодержанием: в кухне или мастерской, в бане или ванной комнате. Для удобства проведения электромонтажных работ, ремонта и обслуживания проводник нейтрали N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:

Модуль трехфазного УЗО монтируются в щите вводного устройства на din-рейке, так же, как и автоматы, оборудован быстросъемным крепежом. Подключение происходит после счетчика. Один трехфазный аппарат защиты от токов утечек можно использовать для защиты сразу трех однофазных сетей.

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Однофазные аппараты могут сохранять работоспособность при подключении к электросети 220 В, как с заземлением, так и без заземления. Работа трехфазного аппарата защиты от утечек разрешена только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.

Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Работа трехфазных УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных аппаратов, только если предусмотрено заземление дома. Для того чтобы произвести установку этого устройства и обеспечить защиту проводки дома от возгорания, которое может произойти в результате токовой утечки, необходимо обустроить заземляющий контур, что обеспечит переход на систему tn-c-s.

Напоследок рекомендуем ознакомиться на видео еще с одной схемой монтажа УЗО на 380 В, без нулевого провода:

Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как вы видите, подключить защитный аппарат можно различными способами, все зависит от условий применения.

Будет полезно прочитать:

{SOURCE}

Разновидности УЗО по принципу действия

По принципу действия бывает УЗО электронное и электромеханическое.

Для работы электронного устройства недостаточно появления токовой утечки, обязательно необходима ещё питающая сеть. Его схема дополнена электронным встроенным усилителем, получающим питание от внешних источников электричества. И если по какой-то причине на этот усилитель не будет поступать напряжение, устройство не сработает. По этой причине электромеханическое УЗО считается более надёжным, чем электронное, и получило большее распространение.

Рассмотрим, как конструктивно устроено и по какому принципу работает электромеханическое УЗО. Оно состоит из четырёх основных узлов: расцепляющего механизма и электромагнитного реле (они работают в связке), самого трансформатора дифференциального тока и проверочного элемента.

К трансформатору подключены встречные обмотки фазы и ноля. При нормальном режиме сети эти провода способствуют наведению в трансформаторном сердечнике магнитных потоков, имеющих относительно друг друга встречное направление. За счёт противоположной направленности сумма этих потоков равна нулю.

Электромагнитное реле подключено во вторичную трансформаторную обмотку и при нормальном режиме сети находится в покое. Как только появляется утечка, по проводам фазы и нуля начинают течь различные токовые величины. В итоге на трансформаторном сердечнике магнитные поля будут отличаться теперь не только по направлению, но и по величине. Сумма магнитных потоков больше не равна нолю. Ток, появившийся во вторичной трансформаторной обмотке, в определённый момент достигает значения, при котором работает электромагнитного реле. Соответственно сразу же среагирует расцепляющий механизм и УЗО отключается.

Всё-таки до сих пор механика преимущественнее электроники, поэтому при покупке выбирайте электромеханическое УЗО.
