Устройство, виды и принцип действия
Предохранитель — это коммутационный электрический аппарат, который предназначается для отключения защищенной электрической цепи путем ее размыканием или разрушения (сгорание, оплавливание), специально для этого предусмотренных токоведущих элементов во время прохождения по ним тока высокого напряжения. Основные его элементы — корпус, вставка из плавкого металла и контактная часть.
Принцип работы довольно простой: если в сеть подается высокое напряжение, плавится вставка, которая обычно изготавливается из фарфоровых или фибровых материалов. Вставка является обязательным элементом всех предохранителей, внутри нее находится дугогасительное устройство. Все приспособления, которые используются при защите электроустановок, можно подразделить на четыре класса:
- С плавкой вставкой, то есть с токопроводящим элементом. Когда происходит какой-то сбой в сети и напряжение достигает своего максимума, этот элемент начинает плавиться от перегрева. Именно так и устраняется напряжение со схемы электрического прибора. Токопроводящие части делаются в основном из металла, чаще всего из меди, свинца и железа. Принцип работы здесь состоит в том, что создается такой рабочий баланс, когда избыточное тепло выводится.
- Механические устройства. Они вставлены в кабель, на котором случается короткое замыкание. Но благодаря этому устройству кабель размыкается, и опасное напряжение к электроустановке уже не поступает. В защитных устройствах данного вида имеется датчик, который следит за силой тока.
- Электронные предохранители. У них имеются встроенные транзисторы, которые отвечают за токовую коммутацию. Если увеличивается сила тока и она превышает допустимое значение, контакт замыкается, и высокая нагрузка на проводники перестает поступать.
- Самовосстанавливающиеся. Эти элементы при возникновении аварийной ситуации отключаются, но остаются работоспособными. Пока вставка холодная, она проводит электричество. Как только она разогревается до определенной температуры, сопротивление увеличивается, и она теряет свои токопроводящие свойства. После того как вставка остынет, ток снова может по ней проходить.
Плавкие защитные элементы считаются самыми надежными и стоят сравнительно недорого. Их очень легко продиагностировать на исправность. Для этого нужно просто посмотреть деталь на просвет — будет видно, цела плавка или нет. Выпускаются они в стеклянном корпусе. При их использовании даже не нужно устанавливать трансформаторы. Плавкие предохранители по своему размеру делятся на микро, мини (14−15 мм), норма (18 мм) и макси (34 мм).
Критерии выбора трехфазного коммутатора
Перед покупкой стоит учесть все параметры, которые будет иметь входной аппарат.
Ток утечки
На корпусе имеется маркировка – греческая буква «дельта». Токовая утечка частного дома составляет около 350 мА, отдельной группы приборов – 30 мА, светильников и розеток – 30 мА, одиночных звеньев – 15 мА, бойлера – 10 мА.
Разновидности по току
На автомате имеются индексы А (срабатывание при утечке постоянного тока) и АС (срабатывание при утечке переменного тока).

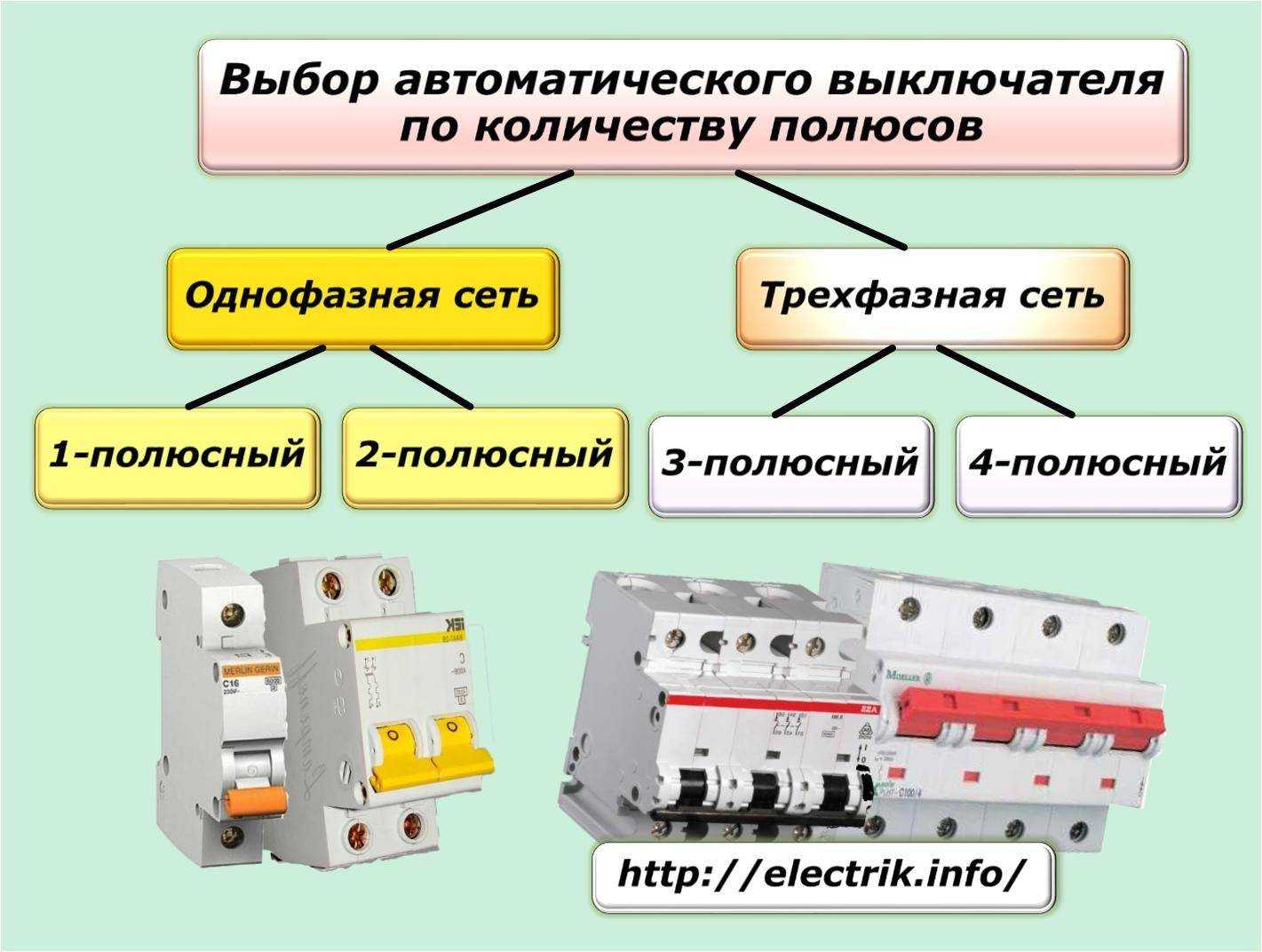

Количество полюсов
Однополюсный автомат применяется для одной фазы
В зависимости от количества полюсов можно приобрести трехфазный выключатель:
- однополюсный тип аппаратов для защиты одного кабеля и одной фазы;
- двухполюсный, представленный двумя приборами с общим рубильником – выключение происходит в момент превышения допустимого значения одного из них, одновременно обрываются нейтраль и фаза в однофазной сети;
- трехполюсный аппарат, обеспечивающий разрыв и защиту фазной цепи – являются тремя приборами с общей рукояткой активации/деактивации;
- четырехполюсный прибор, который монтируется только на ввод трехфазного РУ – разрывает все три фазы и рабочий ноль. Разрыв заземления защиты недопустим.
Место установки
Для бытового использования предназначен электрический автомат на 3 фазы с маркировкой С на 25 А. На вводе в этом случае лучше устанавливать изделия С50, С65, С85, С95. Для розеток или иных точек – С 25 и С 15, для освещения – С 12 или С 17, для электроплиты – С 40. Они будут срабатывать, когда показатели тока в 5-10 раз превышают номинал.
Где устанавливать предохранитель — на плюс или минус?
При работе с микросхемами, электронными устройствами и электрическими схемами, важно правильно установить предохранитель. Он нужен для защиты от перегрузок и коротких замыканий, чтобы избежать повреждения оборудования и обеспечить безопасность
Как правило, предохранитель устанавливается на плюсовую или минусовую линию электрической цепи в зависимости от типа устройства. Если устройство имеет металлический корпус, то предохранитель ставят на минус линию, чтобы обеспечить защиту корпуса от короткого замыкания и потенциального электротока.
В случае, если устройство не имеет металлического корпуса, то предохранитель ставят на плюсовую линию. Это связано с тем, что короткое замыкание на этой линии может привести к перегрузке и повреждению устройства, и поэтому необходимо обеспечить его защиту.
Важно правильно выбрать предохранитель по его типу, току и напряжению. Поэтому перед установкой необходимо ознакомиться с характеристиками устройства и руководством пользователя или обратиться к профессионалам
Сколько ампер должен быть предохранитель
Определить необходимый ампераж для предохранителя — это важный шаг в защите электрических устройств и оборудования. Если выбрать предохранитель с неправильным амперажом, то это может привести к перегрузке и повреждению цепи электропитания, а иногда и к пожару.
Для определения правильного ампеража предохранителя, необходимо узнать максимальный ток, потребляемый прибором. Эта информация обычно указана на табличке с техническими характеристиками. Если ток не указан, то можно вычислить его по формуле: I = P / U, где I — ток, P — мощность прибора, U — напряжение сети.
Если расчетный ток меньше или равен номинальному значению предохранителя, то его можно использовать. Например, для прибора с максимальным током 5 А, можно выбрать предохранитель на 5 А. Если расчетный ток больше, чем номинальный ток предохранителя, то для защиты нужно выбрать предохранитель с более высоким амперажом. Например, для прибора с максимальным током 20 А, нужен предохранитель на 25 А.
Важно помнить, что предохранитель должен быть меньше или равен номинальному значению проводов, на которых он устанавливается. Если провод соединяет прибор с номинальной мощностью 3 кВт, то провод должен быть рассчитан на максимальный ток 13 А
Поэтому, для этого провода нужен предохранитель на 13 А или меньше.
Ошибки при покупке
Главная ошибка при покупке дифавтомата – стремление обезопасить себя. В связи с чем потребители выбирают устройства с минимальным током защиты и перегрузки. В результате наблюдаются многочисленные ложные срабатывания.
Превышение тока отключения не гарантирует надежное отключение при высоких токах нагрузки.
Грамотный подбор параметров автоматики защиты обычно выполняют специалисты, которые также дают рекомендации по распределению электрических цепей и монтажу силового щита. Отсутствие должной квалификации не гарантирует нормальной защиты потребителей от нештатных ситуаций.
Принцип действия предохранителя-пробки
Автоматический и ручной переключатели фаз
Автоматический предохранитель ПАР изготовлен наподобие пробки и вворачивается вместо нее в патрон. ПАР во включенном состоянии замыкает цепь между резьбовой гильзой (1) и центральным контактом (2) с помощью провода (4) (рис. б). Провод навит на катушку электромагнита (5) и связан с биметаллической пластиной (6). При температурной перегрузке от большого тока пластина изгибается и освобождает рычаг, удерживающий пружину (7). Она разъединяет контакты и поднимает вверх кнопку (9), по которой видно, что автомат сработал. Если возникает ток КЗ, сердечник (8) электромагнита резко втягивается, освобождая рычаг, и пружина размыкает контакты.
Ручное отключение автоматического предохранителя производится путем нажатия на маленькую кнопку (10), которая воздействует на рычаг.
Электронный или электромеханический
Внутреннее устройство дифференциального автомата может быть электромеханическим или электронным. Первые не требуют для работы наличия внешнего источника питания, то есть работоспособны всегда. Вторые — берут питание с подключенной фазы. При пропадании питания они неработоспособны. По этой причине считаются более надежными электромеханические.
Как проверить, какого типа устройство перед вами? Нужна обычная батарейка и два провода. Один провод подсоединяем к одному выходу батарейки, второй — к другому (можно просто примотать изолентой, но чтобы контакт был хороший). Переводим рубильник в положение «включено» и зачищенными концами проводов прикасаемся к контактным пластинам дифавтомата — сверху и снизу, создавая условия для срабатывания. Если переключатель сработал, перед вами электромеханическое устройство — оно работает без наличия постороннего источника питания.
О селективности предохранителей и автоматических выключателей
Правильный выбор параметров электрических аппаратов обеспечивает селективность защиты электрической сети. Селективность или, проще говоря, избирательность защиты делает возможным срабатывание аппаратов на каждом конкретном участке защиты. Это уменьшает ущерб при авариях, так как отключается только защищаемая цепь, а остальные параллельные ветви остаются в работе.
На базе предохранителей селективность защиты реализуется довольно легко: далее в статье будет рассмотрен этот принцип. Избирательность защиты может быть достигнута также и в комбинациях с другими защитными устройствами, например, с автоматическими выключателями.
Рекомендуем ознакомиться с основными определениями селективности, которые были рассмотрены в предыдущей статье: полная и частичная селективность, зона перегрузки и короткого замыкания.
Селективность между предохранителями
Построить селективную защиту на предохранителях несложно, так как их кривые плавления практически на всем диапазоне тока проходят параллельно и не пересекаются.
В радиальной электрической сети избирательности защиты можно добиться, применяя предохранители общего назначения gG. Нет необходимости производить какие-либо сложные расчеты — достаточно того, чтобы соотношение между номиналами последовательно соединенных плавких вставок предохранителей составляло не менее 1,6 (ГОСТ 31196.2.1-2012).
Для низковольтных предохранителей других типов, а также высоковольтных предохранителей избирательность защиты определяется на основании характеристик аппаратов, содержащихся в документации производителя.
Селективность между предохранителями и выключателями
Рассмотрим случай, когда нужно обеспечить селективность высоковольтного предохранителя и низковольтного выключателя
Это важно, так как замена предохранителя требует больше времени, чем повторное включение автоматического выключателя
Сравнение время-токовых характеристик воздушного выключателя и высоковольтного предохранителя показывает, что такое расположение защитных аппаратов обеспечивает лишь частичную селективность. Из-за отличия время-токовых характеристик выключателя и предохранителя появляется ток частичной селективности Is. В конкретном примере ток частичной селективности Is можно повысить, установив мгновенное срабатывание воздушного выключателя в зоне короткого замыкания (без выдержки времени)
Это важно, так как аппарат защиты со стороны нагрузки (выключатель), должен срабатывать раньше, чем высоковольтный предохранитель. Поэтому необходимо настроить защиту так, чтобы расчетный ток короткого замыкания Iкз оказался меньше тока частичной селективности Is. Если принятых мер оказалось недостаточно, то следует применить токоограничивающие автоматические выключатели
Функция электродинамического отброса силовых контактов, реализованная автоматических выключателях такого типа, позволяет быстрее отключать поврежденную цепь, не давая току короткого замыкания достичь своего максимального значения
Если принятых мер оказалось недостаточно, то следует применить токоограничивающие автоматические выключатели. Функция электродинамического отброса силовых контактов, реализованная автоматических выключателях такого типа, позволяет быстрее отключать поврежденную цепь, не давая току короткого замыкания достичь своего максимального значения.
Рассмотрим другой случай: ввод в ГРЩ защищает воздушный автоматический выключатель, а на защите отходящих линий стоят предохранители. Если время-токовая характеристика предохранителя скорее может быть названа «неподвижной», то с характеристикой воздушного выключателя дело обстоит иначе — ее можно корректировать. Например, изменяя уставку тока срабатывания в зоне короткого замыкания, можно добиться того, что время-токовые характеристики защитных аппаратов не будут пересекаться. Таким образом, и автоматический выключатель и предохранитель будут работать в своей зоне. По графикам время-токовых характеристик видно, что воздушный выключатель на 4000 А и нижестоящий предохранитель на 630 А образуют селективную защиту.
Следуя несложным правилам, описанным в этой статье, вы сможете создавать надежные селективные защиты на базе предохранителей и автоматических выключателей.
Создание индикатора перегорания
На рынке есть специальные предохранители, которые предназначаются для автомобилей. Они оборудованы индикатором неисправности. Непосредственно в корпусе устройства установлена маленькая лампа накаливания или же светодиод. Индикация начинается тогда, когда происходит перегорание предохранителя. Такое устройство можно сделать и самостоятельно.
Чтобы это выполнить, необходимо подключить через параллельное соединение к контактам защитного устройства какой-либо светодиод. Делать это нужно через миниатюрную лампочку, которая должна работать от напряжения в 12 вольт. Также можно применять токоограничивающий резистор.
Индикатор устанавливается непосредственно в корпусе или же сбоку, на колодке держателя. Лучше выбирать второй вариант, потому что во время замены отсекающего устройства сам индикатор не нужно будет перемещать. Следует помнить, что он не будет гореть при испорченном предохранителе, если к нему не подведена нагрузка.
Индикация может работать и на устройствах, функционирующих от бытовой электрической сети в 220 вольт. Для этого необходимо использовать резистор со значениями сопротивления до 500 кОм. Также, чтобы защитить светодиод, нужно в схему добавить любой диод, который рассчитан на обратное напряжение со значениями от 300 вольт. В этом случае отлично подходит устройство от отечественного производителя КД109Б.
Номинальное значение и класс дифавтомата
Эти показатели отвечают на вопросы:
- Как быстро сработает дифавтомат при перегрузке?
- При каком значении тока сработает дифавтомат?
На рынке можно встретить классы А,В,С,D. А — самый быстрый, D — самый долгий. Для бытового использования применяют в основном класс В и класс С. Почему так? Если Вы поставите автомат класса А в квартире (хотя стоит он в разы дороже В и С), то каждый раз когда Вы будете включать пылесос, дифавтомат будет срабатывать. Это связано с тем, что при запуске пылесоса, ток в сети резко возрастает на короткий период времени. Но класс А очень чувствительный и поэтому тут же сработает.
Если поставите класс D — устройство будет реагировать не достаточно оперативно.
Что касается номинального значения, то тут все зависит от Ваших задач.
На линию розеток устанавливаются дифавтоматы с номиналом 16 ампер. На линию освещения — с номиналом 10 ампер.
Кнопка «Тест»
Должна присутствовать на всех дифавтоматах. Осуществляет имитацию утечки тока. Производители рекомендуют нажимать ее хотя бы раз в три месяца.
Тип срабатывания дифавтомата
Данная характеристика означает, на какие токи реагирует дифавтомат.
Тип А — такое устройство реагирует на переменный и импульсный ток. Стоит в разы дороже типа АС. Иногда производители стиральных машин рекомендуют устанавливать такие устройства на линию стиралки. Причина этому — стиральная машина как раз создает импульсный ток (то есть ток, то нет).
Тип АС — самый популярный вариант. Реагирует на переменный ток.
Тут все просто — если нет специальных инструкций или устройств — устанавливайте дифавтоматы типа АС.
Ток утечки
Данный показатель означает насколько чувствителен дифавтомат. Как правило, используют дифавтоматы с утечкой 30мА (миллиампер). Такая учтена оптимальна для защиты человека — не слишком чувствителен для ложных срабатываний, но достаточно чувствителен, чтобы защитить человека от удара током. НАмного реже можно встретить дифавтоматы на 10, 100 и 300 мА. Полагаем, что это связано со спросом на устройства.
Тип устройства дифавтомата
Данная характеристика означает, каким образом реагирует дифавтомат на утечку тока. Тут можно выделить две основных категории
Электромеханические дифавтоматы.
Самый популярный вариант. Как правило, стоят дороже электронных. Такие дифавтоматы срабатывают на утечку вне зависимости от наличия напряжения в сети. Считаются более надежными решениями.
Электронные дифавтоматы.
Такой тип устройства реагирует только при наличии напряжения в сети. Это означает, что при обрыве нуля дифавтомат не будет защищать от утечки тока. Такие дифавтоматы представлены в сериях Legrand RX и Schneider Easy9.

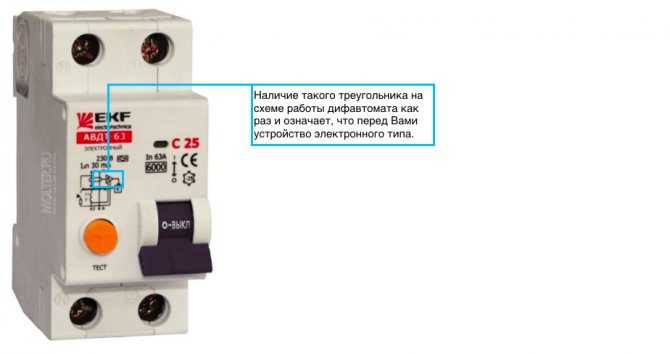

Для того, чтобы понять, какой тип дифавтомата перед Вами, необходимо изучить схему.
У электронных дифавтоматов на схеме работы всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу).
Мы рекомендуем использовать электромеханические дифавтоматы. Они более надежны и стоят ненамного дороже электронных.
Группы предохранителей
Одним из средств защиты бытовой техники и оборудования, а также кабелей и проводов служат плавкие вставки или предохранители. Они обеспечивают надежную защиту от скачков напряжения в сети и коротких замыканий. Существуют различные конструкции и типы этих устройств, рассчитанные на любые токи.
До недавнего времени плавкие предохранители вставлялись в пробки и являлись единственной защитой квартиры или частного дома. В современных условиях их сменили более надежные защитные устройства многоразового использования – автоматические выключатели. Тем не менее, предохранители не потеряли своей актуальности и в настоящее время. Они устанавливаются в различные приборы и в автомобили, защищая приборы и электрооборудование от любых негативных последствий.
Предохранители делятся на следующие основные группы:
- Общего назначения
- Быстродействующие
- Защищающие полупроводниковые приборы
- Для защиты трансформаторов
- Низковольтные
Для того, чтобы произвести правильные расчеты, и определить, какие нужны плавкие вставки, рекомендуется учитывать все основные параметры, от которых зависит характеристика предохранителя.
Основным показателем является номинальный ток, значение которого связано с геометрическими и теплофизическими параметрами. При этом, учитывается потеря мощности и превышение на выводах температурного режима. Общая величина тока для предохранителя зависит от номинального тока плавкой вставки. Величина номинального тока для основания определяется таким же показателем плавкой вставки, установленной в предохранителе.

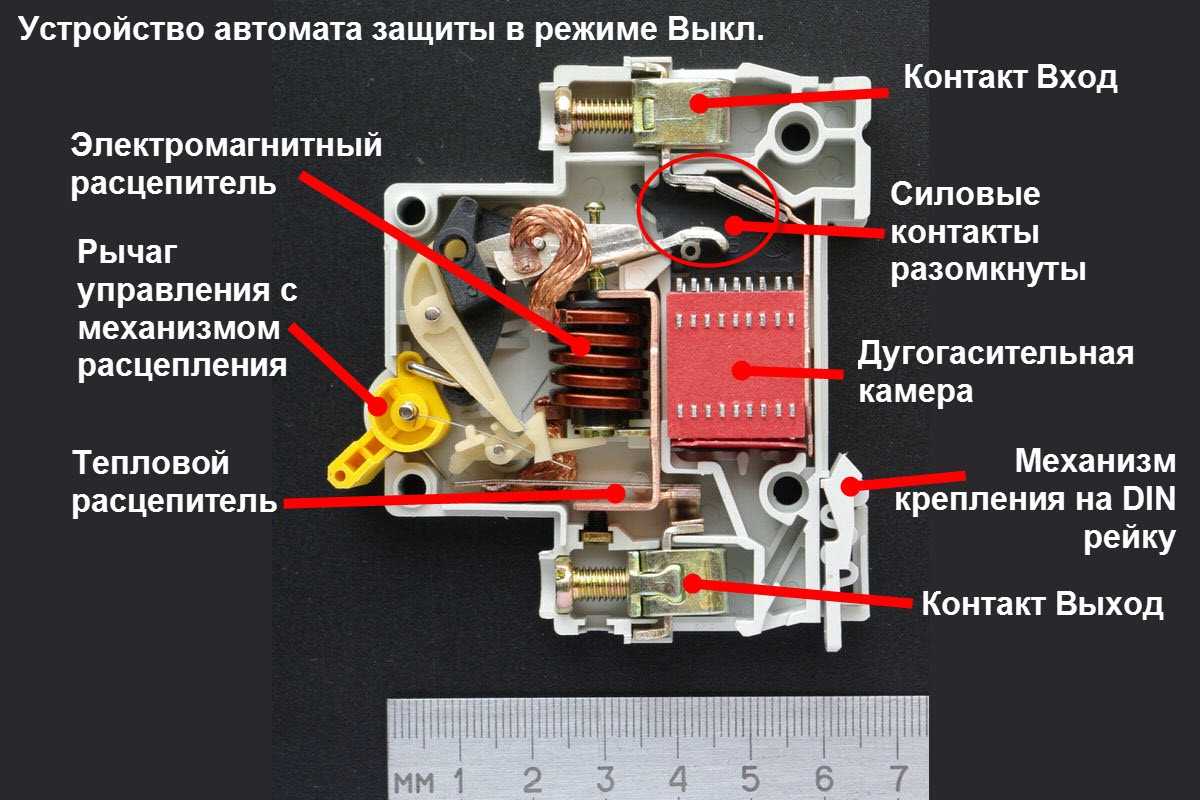

Устройство и принцип работы автоматического выключателя

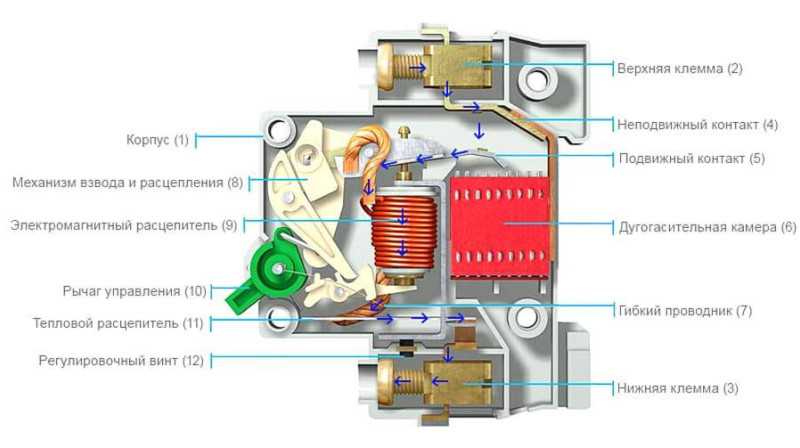

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.
- 1 — корпус;
- 2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
- 4 — неподвижный контакт;
- 5 — подвижный контакт;
- 6 — дугогасительная камера;
- 7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
- 8 — механизм взвода и расцепления
- 9 — катушка электромагнитного расцепителя;
- 10 — рычаг управления;
- 11 — тепловой расцепитель (биметаллическая пластина);
- 12 — регулировочный винт;
Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.

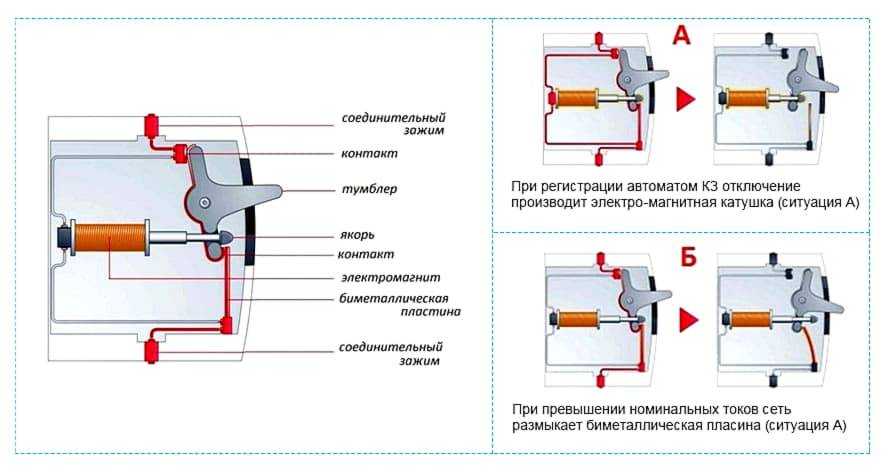

Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:

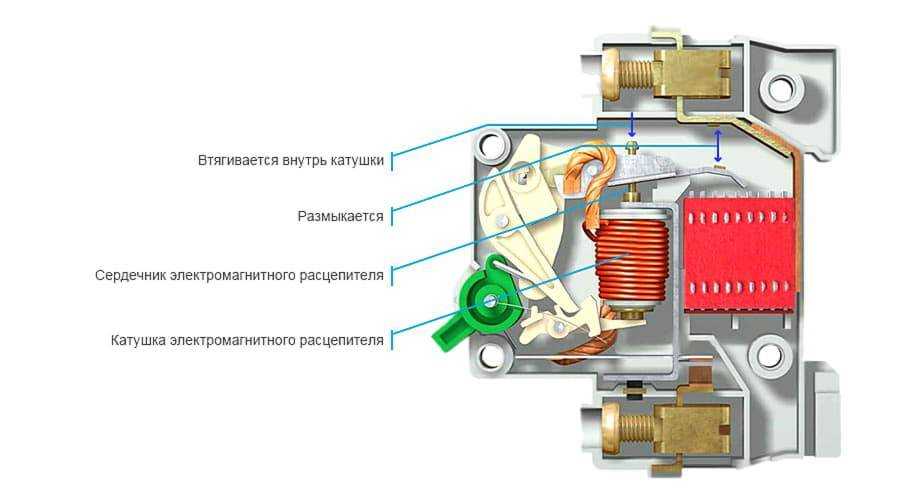

Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.
При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:
При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.
Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции электропроводки и выходу ее из строя.

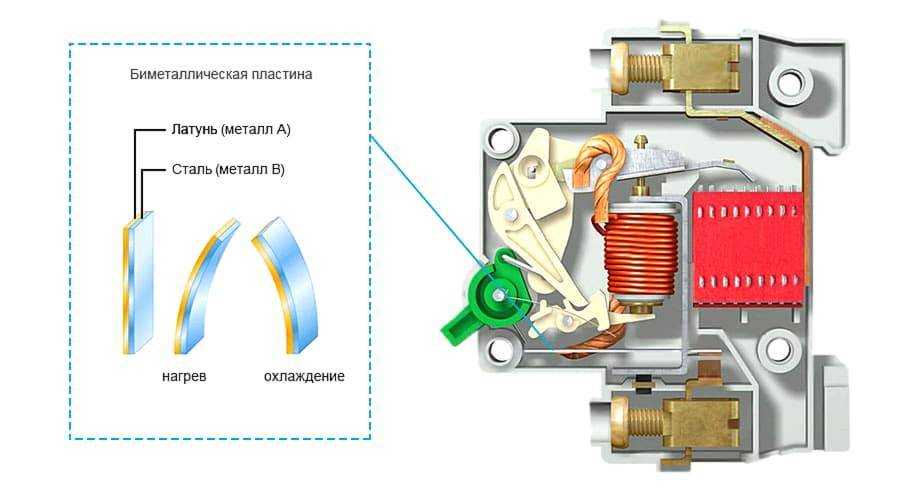

Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.
При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт. В простой схеме это выглядит так:
Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.
Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.
Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)
При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.
Основные характеристики автоматических выключателей
К основным характеристикам, на которые необходимо обращать внимание при выборе, можно отнести:
- Количество полюсов
- Рабочее напряжение
- Класс токоограничения
- Номинальный ток
- Отключающая способность (ток короткого замыкания)
- Время-токовая характеристика
Количество полюсов
Я думаю, с этим параметром все понятно. В случае однофазной цепи устанавливаются автомат однополюсной или двухполюсной. Для трехфазных цепей применяют трех и четырехполюсные автоматы.
Единственное, что здесь можно отметить, что конструктивно двух и четырехполюсные автоматы могут быть выполнены с защитой всех полюсов, либо только фазных.
Рабочее напряжение
Следующий параметр — рабочее напряжение автомата. Этот параметр должен быть равным или больше номинального напряжения сети.
Класс токоограничения
Данный параметр указывает на время гашения дуги, или если говорить более развернуто, время от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере.
Современные выключатели имеют третий класс, то есть дуга в них гасится за 3-5 миллисекунд.

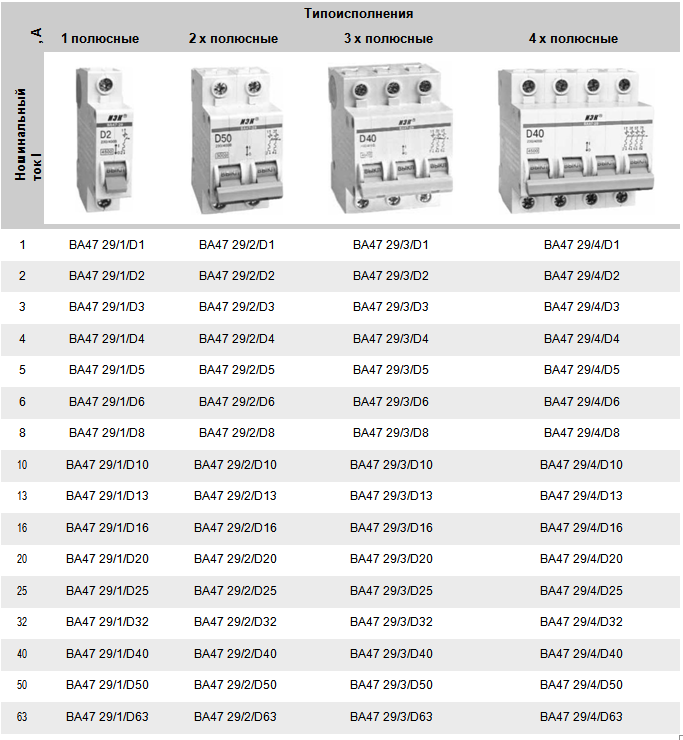

Номинальный ток (In)
Этот параметр показывает значение допустимого тока автомата, при превышении которого он отключится и разомкнет цепь. Номинальный ток автомата выбирается в зависимости от сечения кабеля и мощности потребителей.
Например, нам надо подобрать автоматический выключатель для комнаты. Для начала определим общую суммарную мощность. Для этого необходимо суммировать мощность всех электроприборов, которые находятся в комнате. Предположим, общая мощность составляет 4000 Вт. Далее рассчитаем силу тока по формуле:
I = P/U
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети.
В нашем случае, разделив 4000 на 220 получим 18,18 А. Зная величину тока, подбираем сечение провода. Для 18,18 А, выбираем сечение провода 2,5 кв.мм. Для данного сечения подбираем ближайшее значение номинального тока автомата и округляем в меньшую сторону. Значение номинального тока автомата будет составлять 16 А.
Отключающая способность
Данная характеристика показывает величину максимального тока, которую может выдержать автомат без последствий, то есть подвижные контакты автомата не приварятся к неподвижным в следствии возникновения и гашения дуги при размыкании.
Чем выше будет отключающая способность автомата, тем больше вероятность, что он прослужит дольше, но при этом и цена будет выше, причем иногда значительно.
Необходимость использования автоматического выключателя, с тем или иным максимальным током срабатывания, зависит от места подключения их в цепи по отношению к источнику электроэнергии, протяженности трассы, качества поставляемой электроэнергии. Вообще, при выборе данной характеристики автомата, руководствуются расчетными токами короткого замыкания.
У нас, в жилых помещениях используются автоматы с током срабатывания 4,5 или 6 кА, хотя, насколько мне известно, в Европе запрещено использование автоматических выключателей с отключающей способностью менее 6 кА.
Время-токовые характеристики отключения
Этот параметр показывает, за какой промежуток времени автомат отключится при прохождении через него тока, превышающего номинальный ток.
Существует несколько типов время-токовых характеристик, в зависимости от назначения.
На практике распространение получили только три типа – B, C, D.
- Тип B (кратковременное увеличение тока в 3-5 раз от номинального) применяются для защиты потребителей с преимущественно активной нагрузкой (цепи освещения, обогреватели, печи). Применяются в основном в квартирах и жилых помещениях.
- Тип C (кратковременное увеличение тока в 5-10 раз от номинального) наиболее широко применяемые. Предназначены для защиты цепей установок с небольшими пусковыми токами — розетки, холодильники, кондиционеры, газоразрядные лампы.
- Тип D (кратковременное увеличение тока в 10-50 раз от номинального) применяются в основном для защиты электродвигателей с частым запуском и большим пусковым током. Используются чаще всего на промышленных производствах.
Остальные типы характеристик можно не рассматривать, так как применяются они очень редко и в продаже их найти проблематично.
В завершении статьи хотел бы сказать, что автоматический выключатель устройство хоть и простое, но очень важное, поэтому выбор автоматического выключателя — дело ответственное, так как в случае возникновения аварийной ситуации правильно выбранный автоматический выключатель защищает не только имущество, электрооборудование, но и вас
Назначение реле
Основное назначение предохранителей — это защита электрической проводки транспортного средства от коротких замыканий и перегрузок. В автомобилях в электросети в зависимости от типа машины напряжение может составлять 12−24 Вольта. При коротких замыканиях напряжение в сети может увеличиваться, что приводит к возгоранию проводки или выходу из строя дорогостоящих блоков управления.
Принцип действия такой защиты чрезвычайно прост. В случае короткого замыкания и перегрузки они размыкают цепь за счет расплавления легкоплавкого элемента, который располагается внутри защитного реле. После расплавления защиты цепь размыкается, что предупреждает ее нагрев и другие критические повреждения. Нужно лишь правильно подобрать предохранитель, который по своим параметрам соответствует характеристикам напряжения в сети автомобиля.
