Какие автоматы лучше и надежнее для квартирной электропроводки

Что такое автоматический выключатель?

Автоматический выключатель или автомат – устройство,  при помощи которого можно отключить или включить ток в цепи, так он предохраняет электрическую сеть от аварийных ситуаций. Например, от перегрузки, короткого замыкания или потери напряжения.

Первое такое изделие было спроектировано Чарльзом Пейджем в далеком 1836 году. Оно представляло собой резервуар со ртутью, где находился контактный стержень. При увеличении электромагнитного поля стержень начинал подниматься и тем самым размыкал цепь. Позже в 1880 году Эдисон запатентовал плавкий предохранитель, который внешне напоминал лампочку. Внутри имелась вставка из фольги или проволоки, которая сгорала при перегрузке сети, тем самым размыкая цепь. К концу 19-го столетия М.О. Доливо-Добровольский создал рубильник, имеющий автоматическую защиту. Устройство имело пружинные контакты, которые удерживала защелка. Когда происходило увеличение электромагнитного поля, защелка отключала пружину.

Патент на выключатель, который мы привыкли видеть в современном мире, получили немецкие инженеры. Они изобрели устройство, которое могло защитить не только от перегруза, а так же от короткого замыкания. Такой автомат после срабатывания требовал только включения кнопки, а замены вставки не требовалось.

Характеристика срабатывания

Коротко затронем такой момент, как характеристики срабатывания автоматического выключателя. Они указываются на корпусе автомата перед его номинальным током.

Чаще всего там может быть написано:

B

C

D

Что это означает? Данная характеристика показывает, насколько чувствителен аппарат к току короткого замыкания.

Если вы подберете этот параметр не верно, то ток КЗ будет отключать не электромагнитный расцепитель в течение долей секунды, а тепловая защита, спустя длительный промежуток времени (несколько секунд).

А за это время ваше электрооборудование и проводка просто сгорят.

Автомат с характеристикой «B» срабатывает при превышении номинального тока в 3-5 раз.

Такие автоматы применяются с малыми токами КЗ. Например, в протяженных линиях освещения.

Модульный выключатель с характеристикой «С» сработает при превышении номинального тока в 5-10 раз.

Для защиты большинства бытовых электросетей устанавливают автоматы именно с характеристикой «С».

Автоматические выключатели с характеристикой «D» не рекомендуется ставить в квартирах. Все таки  10-ти  или  20-ти  кратные токи  срабатывания это  серьезно.

Они в первую очередь предназначены для защиты асинхронных электродвигателей с большими пусковыми токами. В бытовых сетях их иногда можно применять в частном секторе, у кого есть мощные насосы, пилорамы и т.д.

По поводу отключаемых токов КЗ можно сказать еще следующее. Если хотите идти в ногу с последними изменениями в области энергетики, то берите автоматы рассчитанные на токи в 6кА.

В Западных странах например, все изделия меньшей величины уже давно запрещены.

У нас пока еще нет. И в легкой доступности можно найти относительно недорогие автоматы с отключающими токами КЗ на 4,0-4,5кА и даже на 3кА.

Если у вас проводка в доме и в подъезде старая и малого сечения, кроме того вы проживаете на последних этажах многоэтажки, далеко от трансформаторной будки, то такие аппараты вам подойдут.

Но если у вас электрика новая, сечения проводов в стояках достаточные, просадка напряжения не наблюдается, да и проживаете вы на 1-м или 2-м этаже, то лучше не рисковать и купить автоматы с током КЗ на 6кА. Спокойнее будет спать.

В то же время в сельской местности, или на дачах, где подключение жилых домов происходит от старых ВЛ-0,4кв, протяженностью в несколько сотен метров, целесообразно поставить выключатели на 4,5кА.

Но есть и исключения. Например, когда это не ВЛ-0,4кв, а ВЛИ-0,4кв выполненная изолированным проводом СИП сечение 50мм2 и более.

И последний немаловажный момент. При выборе и покупке не перепутайте автоматический выключатель с выключателем нагрузки. Это совершенно разные аппараты.

На нем тоже может быть указан номинальный ток и он будет упакован в такой же корпус. Но никакой функциональности в плане защиты выключатель нагрузки не несет.

Монтировать его рекомендуется на вводе в главный распределительный щиток, а не на отходящих линиях. Отличить один от другого можно по надписям.

Если на автоматах пишется помимо номинального тока, его характеристика срабатывания — С25 или В25, то на выключателе нагрузки никаких C,B,D вы не увидите.

Там на корпусе обычно просто указывается ВН25 (выключатель нагрузки на 25А) или просто номинал тока.

https://youtube.com/watch?v=zPd8-NAlEcY%3F

Отличия защитных устройств

Следует различать аппарат в виде дифавтомата и устройство защитного отключения. На первый взгляд особой видимой разницы в нет, но это не так.

УЗО служит для обесточивания сети при выявлении малейшей утечки в цепи. Например, при повреждении электрического кабеля, чтобы не травмировать человека, цепь будет отключена.

Дифавтомат, помимо УЗО, оснащен встроенным выключателем автоматического типа. Он служит для обесточивания системы, предотвращения короткого замыкания, перегрузки цепи, в общем. Одним словом, это два в одном.

Обычный автоматический выключатель (автомат) защищает цепь от перегрузки, но он не может создать безопасные условия для человека. Поэтому в современных строениях устанавливают либо дифавтоматы, либо УЗО и автоматы совместно.

Подбор любого защитного устройства зависит от характеристик сети. В первую очередь от нагрузки, подключенной к ней

Поэтому важно знать, как рассчитать мощность автомата по нагрузке

Формула расчета мощности по току и напряжению

Сечение проводника, мм кв.	Допустимая мощность нагрузки, Вт	Номинал выключателя, А
Медь	Алюминий	220 А, 1 фаза	380 В, 3 фазы
1,5	2,5	2 200	5 300	10
2,5	4	4 400	10 500	20
4	6	5 500	13 200	25

Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:

• S = U *I;
• P = U * I * cos ϕ;
• Q = U * I * sin ϕ.

Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.

Активная нагрузка

Активная нагрузка

Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.

Емкостная нагрузка

Соотношение энергий

В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.

При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.

Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.

Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.

Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации.

В каждой электрической проводке происходит разделение на определенные группы. Соответственно каждая группа использует электрический провод или кабель с определенным сечением, а защита обеспечивается автоматом с наиболее подходящим номиналом.

Таблица поможет выбрать автоматический выключатель и сечение кабеля в зависимости от предполагаемой нагрузки электрической сети, рассчитанной заранее. Таблица помогает сделать правильный выбор автомата по мощности нагрузки. При расчете токовых нагрузок следует помнить, что расчеты нагрузки одного потребителя и группы бытовых приборов различаются между собой. При расчетах необходимо учитывать и разницу между однофазным и трехфазным питанием.

Какой автомат поставить на 15 кВт

Расчет автомата по мощности 380

Расчет сечения провода по нагрузке

Автомат или дифференциальный автомат: как отличить и что выбрать

Коэффициент мощности нагрузки

Расчет тока по мощности и напряжению

Удобство монтажа

Более дорогие автоматы могут иметь некоторые отличия в части подключения проводов. Например, ABB серии S снабжены двойными клеммами.

Под один зажим можно подключить провод, а под другой монтажную шинку или перемычку на следующий автомат.

Щитки собранные на ABB серии S получаются как бы многослойными.

первый слой – питающие провода, идущие за Din рейкой

второй слой – гребенка

третий слой – провода с верхних клемм автоматов

четвертый слой – отходящая проводка с нижних клемм

Но момент удобства монтажа важен в первую очередь электрикам, а не вам. Мастер может выполнить двойное подключение на автоматах и другим способом – специальным наконечником НШВИ под два провода.

Вам то зачем за это переплачивать? Мастеру конечно выгодно сделать все быстрее, красивее, может даже выложить фоточки собранного эл.щитка в инстаграмм. Но клиенту от этого будет не холодно, ни жарко.

Двухполюсный автомат ввода – стандартное решение для типовых квартир

При перепадах напряжения и с целью защиты собственного жилища в настоящее время для однофазной сети используют вводной автомат на 25А, 32А либо 50А. По своей сути двухполюсник – так ещё называют двухполюсный автомат – представляет собой конструкцию двух объединенных между собой однополюсных автоматов, имеющих единый рычаг отключения и общую блокировку между механизмами отключения. Почему у него такая конструкция? Дело в том, что Правила электрических установок, которыми руководствуются при работе с электроэнергией, запрещают разрыв нулевого провода. Двухполюсники монтируются и на фазу, и на ноль, а при срабатывании происходит полное обесточивание.

Двухполюсный автомат – это, по сути, два объединенных между собой однополюсных с единым рычагом отключения

Двухполюсные автоматы применяют при замене проводки в старом жилом фонде. Там, как правило, идет двухпроводная электропроводка, состоящая из фазы и нуля. Заземление в ней отсутствует. В новом жилищном фонде также распространена установка двухполюсников для отключения всей квартиры. Дело в том, что по причине низкой квалификации электриков или при самостоятельной установке вводного автомата существует вероятность неправильного подключения ввода. Иногда провода могут быть перепутаны, что не исключает поражения электрическим током при отключении лишь автомата, идущего на определенную линию проводки в квартире. С применением двухполюсника такой вариант отпадает.

Подключение двухполюсного устройства ввода происходит путем подачи на него фазы, которая от него отходит на счетчик, а затем на устройство защитного отключения. После этого фаза распределяется на установленные автоматические выключатели. Нейтральный провод подключается на второй полюс, затем заходит на счетчик, после чего идет на УЗО каждой отдельной линии. Заземление идет напрямую к шине РЕ (Protect Earth), а затем уже на точки, установленные в квартире. К двухполюснику он никак не подключается. При таком подключении вводной автомат будет срабатывать не только при проблемах на линии ввода, но и в случае проблем на отдельно взятой линии в квартирной проводке, если автомат, стоящий на ней, по каким-то причинам вышел из строя.

Распространенные ошибки при покупке

При выборе оборудования неопытные в этой сфере люди часто допускают одни и те же ошибки по нагрузке и силе тока. Если защитное устройство будет выбрано неправильно, последствия могут сильно «ударить» по карману и отнять много времени.

Чтобы предотвратить подобные вещи, нужно ознакомиться с распространенными ошибками. В будущем это позволит правильно выбрать автоматический выключатель для своей квартиры.

• При выборе номинала автомата следует больше внимания уделять не мощности всей бытовой техники, осветительных и электрических приборов, а состоянию электропроводки. Если проводка старая, ориентироваться на технические характеристики используемых потребителей электроэнергии может быть опасно. Например, для защиты электрической плиты требуется номинал автомата 32 А, а площадь сечения старого кабеля, изготовленного из алюминия, способно выдерживать ток лишь в 10 А. Результат – проводка перегревается и плавится, что становится причиной короткого замыкания. Если для обеспечения всех потребностей нужен мощный защитный коммутатор, прежде всего в квартире нужно заменить проводку.
• Электромонтажники настоятельно рекомендуют приобретать всю автоматику в квартиру от одного производителя. Такой подход позволяет избегать проблем, связанных с несоответствием элементов при установке и работе устройств.
• Приобретать защитные автоматы нужно только в специализированных магазинах у официального представителя известного и хорошо зарекомендовавшего себя производителя. Лишь такой подход защитит от приобретения подделок. При покупке у официальных представителей стоимость автоматов будет ниже, чем у посредников.

Бывает, что при расчете потенциала автомата по рабочему току показатель выходит средним между существующими. Например, результат 14 А, а в магазинах представлены модели с номиналами 10 А и 16 А. Если проводка установлена новая, можно отдавать предпочтение последней модели. Если же нет гарантии, что проводка выдержит такую нагрузку, лучше выбрать первую.

Типы автоматических выключателей

Автоматические выключатели есть разных типов, в зависимости от конструкции корпуса.

Модульные автоматы

Дифференциальный автомат надежная защита электрических цепей и человека

При выборе автоматов до 40 ампер широко применяются устройства, устанавливаемые на DIN-рейку. Каждый полюс – это отдельный модуль, шириной 1,75 см, поэтому такие приборы носят название модульных. Крепится такая аппаратура при помощи защёлки на основании.

Справка. DIN-рейка – металлическая, реже пластиковая полоса шириной 35 мм. Эта полоса крепится на основании, а на неё при помощи пружинных креплений устанавливается аппаратура.

Установка автомата на DIN-рейку

Эти автоматические выключатели, кроме тока, характеризуются буквами «B», «C» и «D», показывающими дополнительные параметры:

• Тип В. Отключается за 5-20 секунд при токе срабатывания 3-5 Iном. Применяется в бытовых сетях;
• Тип С. Время срабатывания – 1-10 секунд при токе 5-10 Iном. Применяется во всех областях, но чаще всего для дома – много ложных срабатываний при запуске электродвигателей;
• Тип D. Отключается за 1-10 секунд при токе 10-14 Iном. Используются на производстве.

Такие устройства выпускаются для тока до 100А, но в этих цепях более надёжно работают приборы в литом корпусе.

Литые выключатели

Выполнены в корпусе из двух литых половин – крышки и основания. Имеют необходимый минимум функций и отличаются большей надёжностью в работе, чем модульные устройства. Выпускаются для тока до 1600А.

Воздушные электрические автоматы

Эти приборы имеют от 2 до 4 полюсов и рассчитаны на ток до 6,3 кА. Используются в установках высокой мощности и в качестве выходных в цепях 0,4кВ трансформаторных подстанций.

Выбор защитного устройства

Конечно, любой автомат превосходно справится с возложенными на него задачами — это не вызывает сомнения, если он исправен. Но дело в том, что подбирать АВ необходимо с учётом нескольких параметров.

Если выбранный автомат слишком «слабый», то будут происходить постоянные ложные срабатывания. И наоборот, слишком «сильная» модель, будет иметь довольно сомнительную полезность.

https://youtube.com/watch?v=yZxbXM5oQEo

Мощность нагрузки

Одной из возможностей подобрать защитное устройство является выбор автомата по мощности нагрузки. Для этого необходимо узнать значение тока нагрузки. И уже из этих данных выбирать соответствующий номинал. Проще всего (да и точнее) это сделать с помощью закона Ома по формуле:

I=P/U,

где P — мощность потребителя (холодильник, микроволновая печь, стиральная машина и т. п. ), а U — напряжение сети.

Для примера потребитель будет взят 1,5 кВт, а напряжение сети обычное 220 В. Имея эти данные, подставив их в формулу, получится:

I = 1500/220 = 6,8 А.

В случае с трёхфазной сетью 380 вольт, напряжение будет 380 В.

Существует и ещё одна формула для выбора автоматического выключателя по току, но она немного сложнее, но и конечный результат будет куда более точен. На практике это не принципиально, но в ознакомительных целях всё же стоит её привести:

I=P/U*cos φ.

Значения I, P, U будут теми же, что и в законе Ома, а вот cos φ — это коэффициент мощности, который учитывает в нагрузке реактивную составляющую. Это значение помогает определить таблица 6.12 нормативного документа СП 31−110−2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».

Для примера данные будут использованы те же, т. е. потребитель 1,5 кВт, а напряжение всё те же 220 В. Согласно таблице, cos φ будет равен 0,65, как для вычислительных машин. Следовательно:

I = 1500 Вт/220 В * 0,65 = 4,43 А.

Сечение кабеля

Выбирать автомат лишь по мощности нагрузки будет непростительной ошибкой, которая может дорого стоить. Ведь если не учесть при этом сечение кабеля, то теряется всякий смысл в подборе автомата. Однако полученные значения нагрузки и номинал АВ смогут помочь в подборе необходимого кабеля.

Для этого не понадобится делать никаких расчётов, так как достаточно воспользоваться таблицей № 1.3.6 и 1.3.7 ПУЭ, где понятие длительно допустимый ток означает проходящее длительное время по проводнику напряжение, не вызывающее чрезмерного его нагрева. Проще говоря, за это значение можно принять рассчитанную мощность нагрузки. И получить требуемое сечение медного или алюминиевого провода.

По току короткого замыкания

Чтобы выбрать автоматический выключатель по мощности хотя и понадобились некоторые расчёты, но они были крайне просты. Этого совсем нельзя сказать о расчётах при выборе автомата по токам короткого замыкания.

Но при подборе номинала АВ для дома, коттеджа, квартиры или офиса, подобные расчёты будут излишни, так как основной показатель, особенно влияющий на данные, это длинна проводника. Но в подобных ситуациях она крайне мала, чтобы существенно повлиять на результат. Поэтому такие расчёты проводят лишь при проектировании подстанций и других подобных сооружений, где длина кабелей значительная.

Выбор

Критерии выбора автоматических выключателей:

1. Номинальный ток. Его превышение вызовет срабатывание защиты от перегрузки. Правильно подобрать ток можно по сечению проводки, в которую врезан автомат. Сначала находят допустимый максимальный ток проводов, а номинальный для автомата берут на 10-15 % ниже, приводя затем к стандартному ряду. Катушка гудит при превышении нагрузки. Это можно проверить, уменьшив ее. Если ток нормальный, а автомат гудит, опасности никакой нет.
2. Ток срабатывания. Номинал по току срабатывания подбирается в зависимости от нагрузки. Для электроники подбирается класс коммутации типа А или Z, для освещения – В, для котла отопления – С, а мощного электродвигателя станка с большим пусковым током – D. В этом случае все электрооборудование надежно защищается, а автоматы не будут срабатывать из-за пуска двигателя или работы сварочного аппарата.
3. Селективность. Номиналы автоматов по току выбираются в зависимости от нагрузки каждой линии. Главный ввод не должен быть больше предельно допустимой суммарной нагрузки на входной кабель. По номинальному току аппараты выбираются преимущественно следующим образом: основной выключатель – 40 А, электрическая плита – 32 А, мощные электроприборы – 25 А, освещение – 10 А, розетки – 16 А. Здесь показан общий подход, но схема может отличаться. Если на электроприбор требуется на 25 А, а подключение производится через розетку, то и она должна быть подобрана под ту же мощность.

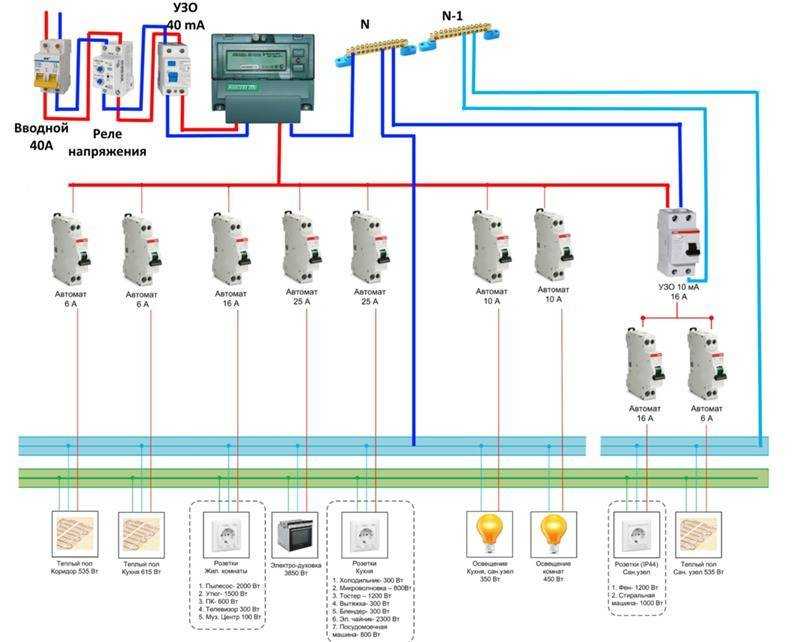

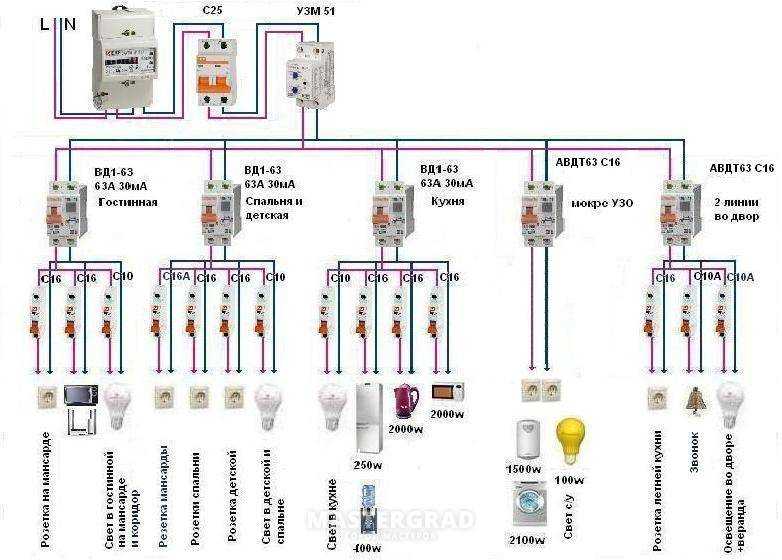

Схема подключения автоматов к проводке типовой квартиры

На рисунке выше изображена распространенная схема подключения автоматов обычной квартиры. Перед счетчиком устанавливается главный двухполюсный ввод, затем подключается противопожарное УЗО (слева направо), а за ним делается разводка по потребителям с однополюсными автоматами. Красным цветом обозначается фаза, синим – ноль, а коричневым – заземление. Шины нулевого провода и земли подключены отдельно.

На однополюсные автоматы обязательно следует подключать фазный провод, а не нейтраль.

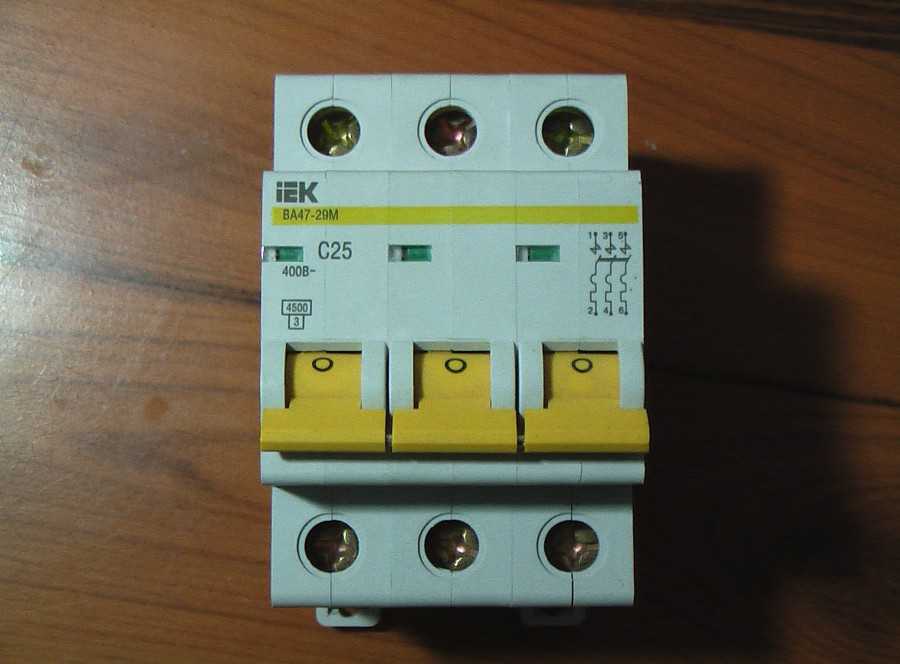

1. Количество полюсов. Для главного трехфазного ввода выбирается автомат с четырьмя полюсами, а для однофазной сети – с двумя. На бытовую технику и освещение подойдут однополюсные выключатели, а для трехфазного электродвигателя или электрического котла понадобится трехполюсный автомат.
2. Изготовитель. Поскольку применение автоматического выключателя связано с безопасностью, выбирать следует изделия известных фирм. Не всегда заявленные параметры являются такими же по факту. Покупать аппараты следует в специализированных магазинах, где на них имеется документация. Ведущие производители плохой товар не продают. Даже подделки таких аппаратов могут иметь нормальное качество.

Автоматы с разным количеством полюсов

Аппараты рассчитываются на определенное количество срабатываний. Использовать их как выключатели нагрузки не рекомендуется. Механизм быстро изнашивается, и подгорают контакты. По правилам, коммутация нагрузки производится с помощью реле или контакторов (магнитных пускателей).

Важно правильно выбрать необходимое количество автоматов. Обычно устанавливается автомат ввода, а затем к разводкам на розетки, линии освещения и отдельно на каждый мощный потребитель (если у него нет своей встроенной защиты)

У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников. Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке.

Особенности автоматов для розеток некоторых известных марок

В строительных магазинах можно увидеть большой ассортимент автоматических выключателей от разных производителей. Некоторые из них применяют собственную маркировочную систему, ознакомиться с характеристиками модели можно по специальному каталожному номеру.

К наиболее востребованным и надежным автоматическим выключателям можно отнести:

• «АВВ» — автоматы, обладающие модульной конструкцией. Разработчики – шведско-швейцарская компания. Выпускают разные модификации, предназначенные для разного напряжения и расчетных токов.
• «АЕ» — эффективное устройство российского производства. Выпускается данная защитная арматура в разных конфигурациях, поэтому трудностей в выборе подходящего устройства возникнуть не должно.

Также при выборе автоматического выключателя домой следует обратить внимание на производителей «Дженерал Электрик» и «Легранд». Большинство зарубежных производителей по лицензии изготавливают свою продукцию на российских и китайских заводах

Учитывайте ток «неотключения» при выборе

При работе с автоматическими выключателями необходимо знать о таком свойстве, как ток не отключения. Ошибкой является представление о том, что если устанавливать автомат на 32А, то он сработает именно при силе тока в 32А.

Токи не отключения являются важной составляющей при выборе автомата, потому что они могут существенно повлиять на безопасную работу электрической сети. Чтобы понять откуда берется такое свойство автомата, необходимо проанализировать характеристики автоматических выключателей по времени – току. Информацию о токе не отключения можно получить, посмотрев на горизонтальную ось отношения номинального тока к нагрузке I/In

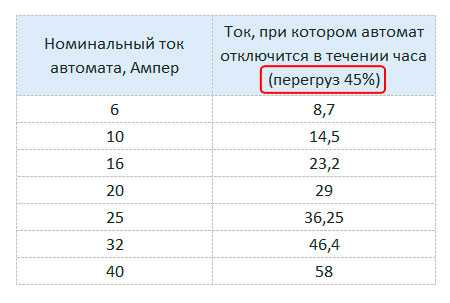

Информацию о токе не отключения можно получить, посмотрев на горизонтальную ось отношения номинального тока к нагрузке I/In

Чтобы понять откуда берется такое свойство автомата, необходимо проанализировать характеристики автоматических выключателей по времени – току. Информацию о токе не отключения можно получить, посмотрев на горизонтальную ось отношения номинального тока к нагрузке I/In.

Автоматический выключатель может работать не отключаясь при превышении номинала на определенное количество, например, в 1,13 раза.

Поэтому обязательно учитывайте это свойство и рассчитывайте свою силовую линию с запасом.

Еще один момент, который тоже важно учесть в своих расчётах – это время работы при длительной превышающей нагрузке. Чтобы автоматический выключатель сработал при превышении нагрузки в 1,45 раза необходимо некоторое количество времени. Данное свойство регулируется п

8.6.2. ГОСТ Р 50345-2010

Данное свойство регулируется п. 8.6.2. ГОСТ Р 50345-2010.

Например, автомат может работать в горячем состоянии 50 секунд, а в холодном более часа при превышении нагрузки в 1,45 раза. Поэтому если сечение выбрано неправильно, то времени для того, чтобы расплавить изоляцию будет более чем достаточно.

Примеры расчета автоматических выключателей

Теорию расчетов автоматических выключателей вы можете почитать в статье: Расчет автоматов защиты. Здесь несколько практических примеров расчета автоматических выключателей в электрической цепи дома и квартиры.

Пример 1. Расчет вводного автомата квартиры

Примеры расчета автоматических выключателей начнем с квартиры, а именно рассчитаем вводной автомат. Исходные данные:

• Напряжение сети Uн = 0,4 кВ;
• Расчетная мощность Рр = 80 кВт;
• Коэффициент мощности COSφ = 0,84;

1-й расчет

Чтобы выбрать номинал автоматического выключателя считаем номинал тока нагрузки данной электросети:

Iр = Рр / (√3 × Uн × COSφ) Iр = 80 / (√3 × 0,4 × 0,84) = 137 А

2-й расчет

Чтобы избежать, ложное  срабатывание автомата защиты, номинальный ток автомата защиты (ток срабатывания теплового расцепителя) следует выбрать на 10% больше планируемого тока нагрузки:

• Iток.расцепителя = Iр × 1,1
• Iт.р = 137 × 1,1 = 150 А

Итог расчета: По сделанному расчету выбираем автомат защиты (по ПУЭ-85 п. 3.1.10) с током расцепителя ближайшим к расчетному значению:

I ном.ав = 150 Ампер (150 А).

Такой выбор автомата защиты позволит стабильно работать электрической цепи дома в рабочем режиме и срабатывать, только в аварийных ситуациях.

Пример 2. Расчет автоматического выключателя групповой цепи кухни

примеры расчета автоматических выключателей

Во втором примере посчитаем, какой автоматический выключатель нужно выбрать для кухонной электропроводки, которую правильно называть розеточная групповая цепь электропроводки кухни. Это может быть кухня квартиры или дома, разницы нет.

Аналогично первому примеру расчет состоит из двух расчетов: расчет тока нагрузки электрической цепи кухни и расчет тока теплового расцепителя.

Коэффициент использования

Рассчитать коэффициент использования для простой группы можно самостоятельно.

• Выпишите на листок планируемые бытовые приборы.
• Рядом с прибором поставьте его мощность по паспорту.
• Просуммируйте все мощности приборов по паспорту. Это Pрасчет.
• Подумайте, какие приборы могут работать одновременно: чайник+ тостер, микроволновка+блендер, чайник+микроволновка+тостер, и т.д.
• Посчитайте суммарные мощности этих групп. Рассчитайте среднюю суммарную мощность групп одновременно включаемых приборов. Это будет Pноминал (номинальная мощность).
• Разделите  Pрасчет на Pноминал, получите коэффициент использования кухни.

На самом деле, в теории расчетов коэффициент использования внутри дома (без инженерных сетей) и квартиры принимается равным, единице, если количество розеток не больше 10. Это так, но на практике, именно коэффициент использования позволяет работать современным бытовым приборам кухни на старой электропроводке.

Примечание:

В теории расчетов 1 бытовая розетка планируется на 6 кв. метров квартиры (дома). При этом:

• коэффициент использования=0,7 –для розеток от 50 шт.;
• коэффициент использования=0,8 –розеток 20-49 шт.;
• коэффициент использования=0,9 –розеток от 9 до 19шт.;
• коэффициент использования=1,0 –розеток ≤10шт.

Вернемся к автоматическому выключателю кухни. Считаем номинал тока нагрузки кухни:

• Iр = Рр / 220В;
• Iр = 6000 / 220= 27,3 А.

Ток расцепителя:

Iрасчет.= Iр×1,1=27,3×1,1=30А

По сделанному расчету выбираем номинал автомата защиты для кухни в 32 Ампер.

Расчет тока нагрузки

Исходные данные:

• Напряжение сети Uн = 220 В;
• Расчетная мощность Рр = 6 кВт;
• Коэффициент мощности COSφ = 1;

1. Расчетную мощность считаем, как сумму мощностей всех бытовых приборов кухни, умноженной на коэффициент использования, он же коэффициент использования бытовой техники.
2. Коэффициент использования бытовой техники это поправочный коэффициент, уменьшающий расчетную (полную) потребляемую мощность электроцепи и учитывающий количество одновременно работающих электроприборов.

То есть, если на кухне установлено 10 розеток для 10 бытовых приборов (стационарных и переносных), нужно учесть, что все 10 приборов одновременно работать не будут.

Определяем полюса

Сначала надо ознакомиться с проводами. Какую максимальную нагрузку они выдерживают, и какой вообще перед нами тип. После получения всех конкретных цифр и данных можно выбирать полюсность:

• 1-полюсный: не защищается нейтраль, стопроцентной защиты не получится, подойдет для обычных розеток и осветительных приборов
• 2-полюсный: является полноценным вводным предохранителем, защищает конкретные электроустановки (напр. бойлер)
• 3-полюсный: имеется в наличии общий выключатель, способен даже работать с насосами, вводное предохранение
• 4-полюсный: защищает четырехпроводное электропитание при 3-фазной нагруженности, вводное предохранение

Характеристики АВ

1. МА – отсутствие теплового расцепления. Если к нагрузке типа электродвигателя подключено токовое реле, то здесь требуется только автомат с функцией защиты от короткого замыкания.
2. А – срабатывание теплового расцепителя при превышении номинального тока в 1,3 раза. Здесь время отключения может затянуться до 1 часа. Токовое расцепление настроено на отключение при превышении номинального значения в 2 раза со скоростью 0,05 сек. Если в этом случае соленоид не успеет сработать, действует тепловая защита, отключающая цепь через 20-30 сек. С характеристикой А устанавливаются автоматы для схем, содержащих полупроводниковые детали, выходящие из строя при небольших скачках тока. Для электронных устройств также применяются автоматы Z, у которых срабатывание происходит при двукратном превышении тока.
3. В – электромагнит срабатывает при увеличении тока в 3 раза по отношению к номинальному за 0,015 сек, а тепловой расцепитель – через 4-5 сек. Автоматы с характеристикой В применяются в сетях с небольшими пусковыми токами, например, осветительных.
4. С – наиболее распространенная характеристика, когда срабатывание обеих защит происходит при пятикратном увеличении номинального тока. В бытовых электрощитах устанавливаются такие автоматы, допускающие умеренные токи пуска оборудования.

Почему выбивает автомат в щитке

В промышленности применяются автоматы D и K, предназначенные для нагрузок с большими пусковыми токами. Если для частного дома используются мощные электродвигатели или электрический котел, может понадобиться аппарат марки D.

Заключение: какой выбрать автоматический выключатель для дома?

Для бытового пользования в частных домах с трехфазным вводом, выбираем  автоматические выключатели с обозначениями С 10, С 16, 3P С 25 (трехфазный на ввод),  с отключающей способностью 4500 кА.

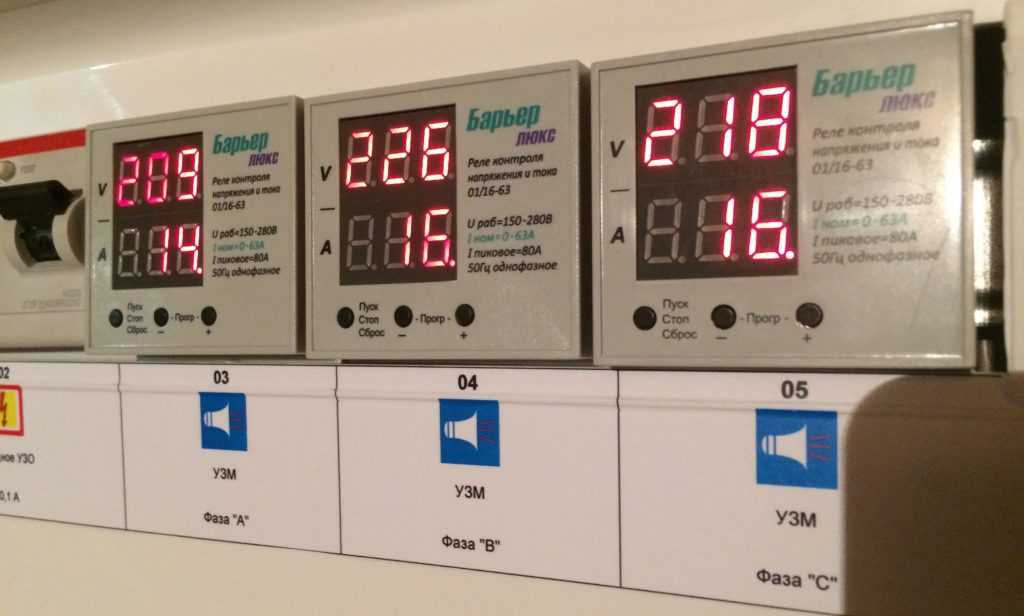

При сборке распределительного щита также необходимо использовать устройства защитного отключения (УЗО) или дифференциальные автоматы для мокрых зон. О том как распределить мощьность по фазам здесь. А еще нелишним будет поставить устройства защиты от перенапряжения — это обезопасит домашнюю электросеть от появления в ней линейного напряжения (380 вольт) в случае обрыва нуля или при еще какой аварии.

Устройства защитного отключения

Надеюсь, статья была полезна для вас. Теперь, после прочтения вопрос: Какой выбрать автоматический выключатель для дома? — решен окончательно.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов ответить на ваши комментарии.
