Селективность

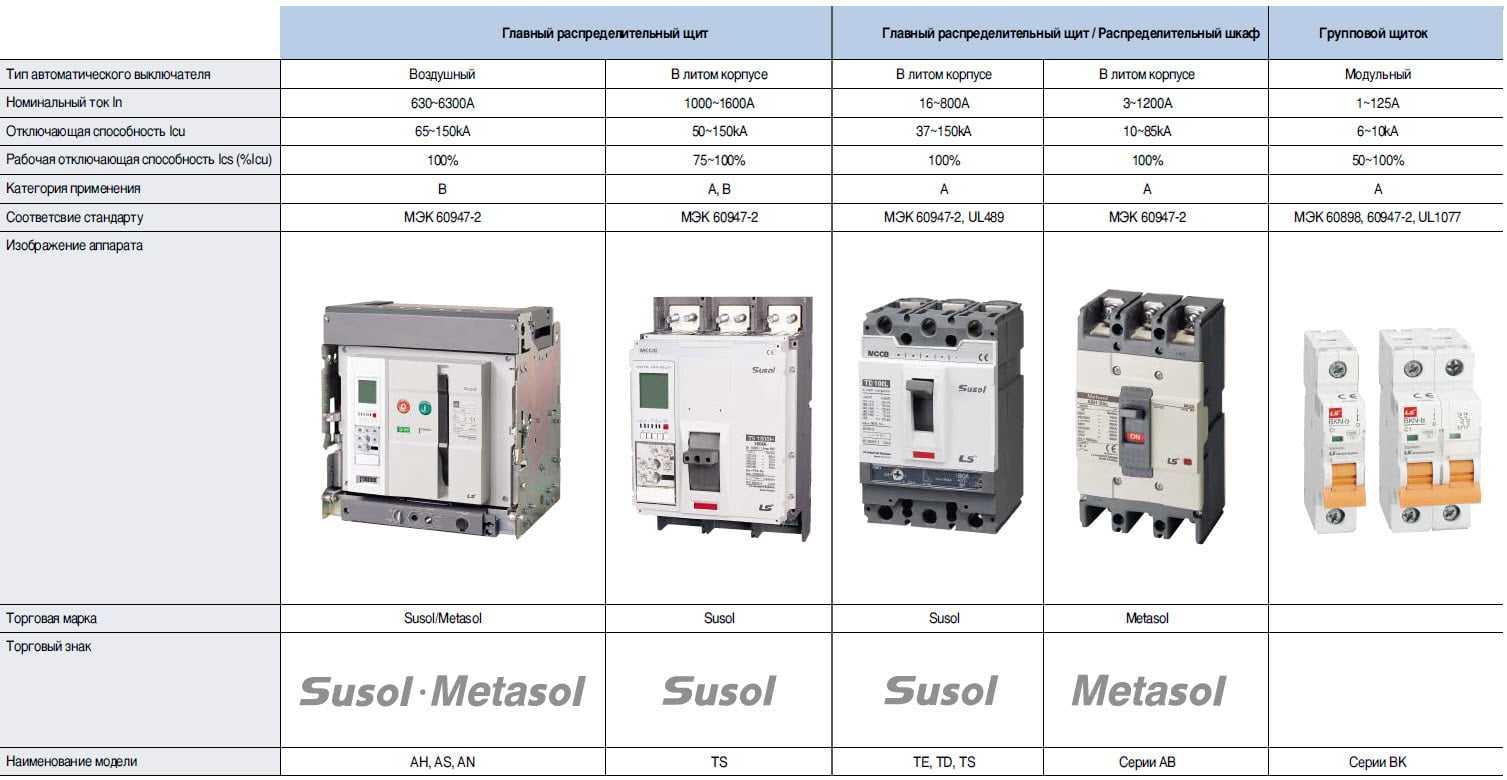

Cat A или Cat B — категория применения в отношении селективности.
Cat A — это обычный автомат. Cat B — это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.
Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.
Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.
Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.
Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.
Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.

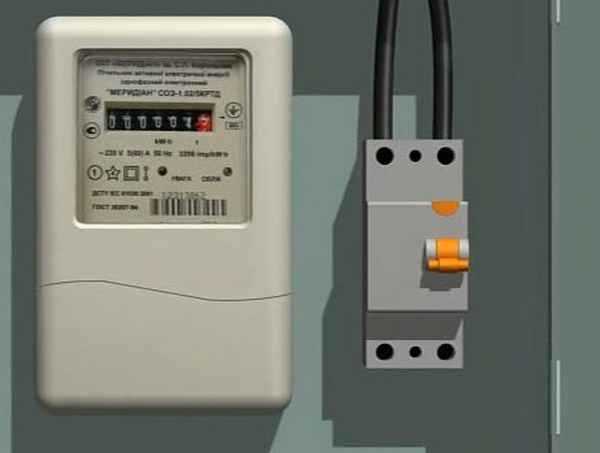

Какой нужно ставить автомат на счетчик 16 или 25 ампер?
В первую очередь нужно узнать в РЭС, какой по максимальной мощности автомат на вводе можно ставить. Если не более 25 ампер, то большего номинала поставить автоматический выключатель не получится.
Если же у вас проблемы с постоянным выбиванием автомата на вводе, значит, вы превысили допустимую нагрузку, что очень опасно.
Вот несколько советов, которые помогут предотвратить появление данной проблемы в дальнейшем:
- Постарайтесь не использовать одновременно несколько мощных электроприборов. Нельзя включать сразу все и вместе;
- Узнайте, можно ли вам заменить автоматический выключатель на больший по номиналу. Для этого следует обратиться в РЭС.
При этом если вам разрешат установить автоматы на вводе помощнее, то не забывайте и про необходимое сечение кабелей. Провода должны выдержать возросшую нагрузку после замены вводного автомата, а иначе толку от такой защиты будет ноль.
Перевод ампер в киловатты (однофазная сеть 220В)
Допустим, в наличии имеется однополюсный автоматический выключатель, номинальный ток которого 25А. Т.е. в нормальном рабочем режиме через автомат должен протекать ток не более 25А. Для того чтобы определить максимально возможную мощность, которую выдержит автомат, необходимо воспользоваться формулой:
P = U*I
где: P – мощность, Вт (ватт);
U – напряжение, В (вольт);
I – сила тока, А (ампер).
Подставляем в формулу известные значения и получаем следующее:
P = 220В*25А = 5500Вт
Мощность получилась в ваттах. Для того чтобы полученное значение перевести в киловатты, 5500Вт делим на 1000 и получаем 5,5кВт (киловатт). Т.е. суммарная мощность всех потребителей, которые будут запитаны от автомата с номиналом 25А, не должна превышать 5,5кВт.
Как перевести амперы в киловатты — таблица
Очень часто, зная одну величину, необходимо определить другую. Это бывает необходимо для выбора защитной и коммутационной аппаратуры. Например, если требуется выбрать автоматический выключатель или предохранитель при известной суммарной мощности всех потребителей.
Читать также: Волга с крайслеровским двигателем
В качестве потребителей могут быть лампы накаливания, люминесцентные лампы, утюги, стиральная машина, бойлер, персональный компьютер и другая бытовая техника.
В другом случае при наличии защитного устройства с известным номинальным током можно определить общую мощность всех потребителей, которыми разрешается «нагрузить» автомат или предохранитель.
Следует знать, что на электрических потребителях обычно указывается номинальная потребляемая мощность, а на защитном аппарате (автомат или предохранитель) указывается номинальный ток.
Для преобразования ампер в киловатты и наоборот необходимо обязательно знать и значение третьей величины, без которой невозможны расчёты. Это величина питающего или номинального напряжения. Если стандартное напряжение в электрической (бытовой) сети равно 220В, то номинальное напряжение обычно указывается на самих потребителях и защитных устройствах.
Также следует отметить, что кроме обычной однофазной сети 220В часто используется (обычно на производстве) и трёхфазная электрическая сеть 380В. Это также необходимо учитывать при расчётах мощности и силы тока.

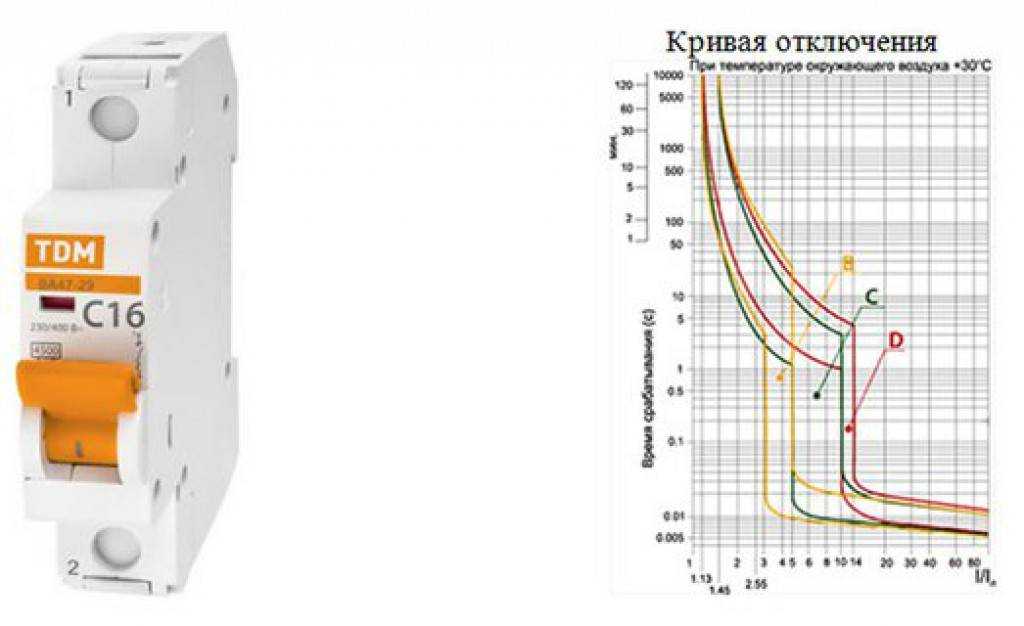

Типы АВ по токо-временной характеристике
Обойдем вниманием аппараты защиты промышленной электроники и двигателей со встроенными тепловыми реле, и рассмотрим наиболее распространенные типы автоматов:
- Характеристика В – при трехкратном превышении In, ТР срабатывает через 4-5с. Срабатывание ЭР при превышении In от трех до пяти раз. Применяются в осветительных сетях или при подключении большого количества маломощных потребителей.
- Характеристика С – наиболее распространенный тип АВ. ТР срабатывает за 1,5с при пятикратном превышении In, срабатывание ЭР при 5-10-кратном превышении. Применяются для смешанных сетей, включающих приборы разного типа, в том числе с небольшими пусковыми токами. Основной тип автоматических выключателей для жилых и административных зданий.
- Характеристика D – автоматы с наибольшей перегрузочной способностью. Используются для защиты электродвигателей, энергопотребителей с большими пусковыми токами.
Виды проводов
В случае с маркой провода лучшим решением будет вариант ПВС или КГ. Первый тип расшифровывается, как провод виниловый соединительный. Это изделие имеет токопроводящие жилы из меди, каждая из которых защищена изоляцией и все они находятся в белой оболочке. Такой силовой провод выдерживает напряжение до 450 В, а изоляционный материал не горит, что позволяет рассматриваемому проводу быть термостойким. Его также отличается высокая прочность и отличное сопротивление к изгибу. Можно применять даже в неотапливаемых и влажных зданиях, где он прослужит 6–10 лет, в зависимости от эксплуатационных условий. Отлично подходит для подключения электроплит.
Если говорить о проводе типа КГ, то его название расшифровывается, как кабель гибкий. Его оболочка выполнена из специального типа резины. Кроме того, такая же оболочка защищает луженые жилы, выполненные из меди. Между проводами расположена специальная пленка, выполняющая защитную функцию. Он должна не позволять слипаться жилам из-за нагрева в результате использования.
Обычно провод КГ содержит в себе от 1 до 5 жил. Как можно понять, жильное сечение определяет мощность, которую может выдержать кабель. Эксплуатируется этот кабель в температурном диапазоне от -40 до +50 градусов. Кабель КГ может выдержать напряжение до 660 В. Обычно данный провод имеет следующее обозначение: КГ 3х5+1х4. Это значит, что здесь присутствуют 3-фазные жилы, имеющие сечение 5 кв. мм, и одна жила заземления с сечением 4 кв. мм.
Вне зависимости от того какой провод будет подбираться для подключения электроплиты, его следует покупать с запасом длины, чтобы можно было передвигать изделие. Кроме того, проводка, идущая внутри помещения и на входе в квартиру, должна быть качественной, что также следует проверить перед началом подключения.
Условия эксплуатации автоматических выключателей С25 и В25

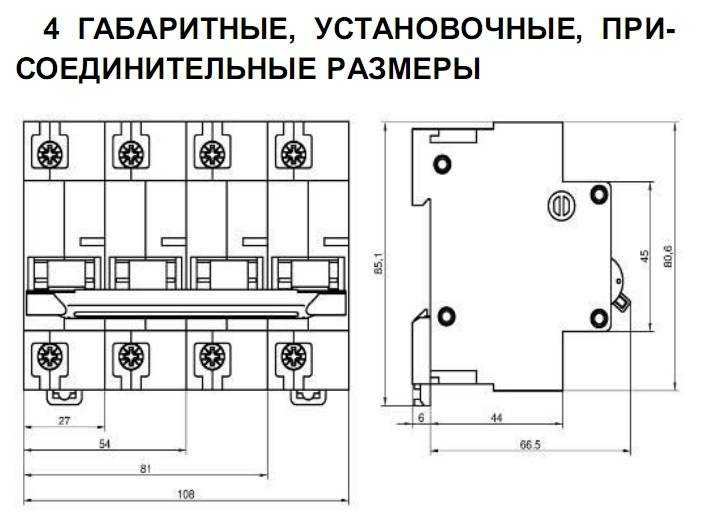

Требования к месту эксплуатации
Для правильной работы и безопасности требуется правильное место установки автоматических выключателей. Место эксплуатации должно быть сухим, без газов, испарений и других взрывопожароопасных материалов. Рекомендуется устанавливать выключатели в специальные щиты.

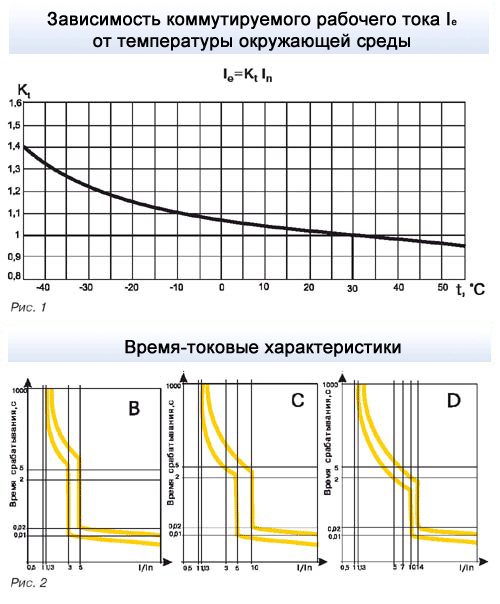

Допустимая температура окружающей среды
Одним из важных параметров эксплуатации является температура окружающей среды. Допустимая температура для автоматических выключателей С25 и В25 от -25°C до +55°C. В случае превышения этого диапазона работа выключателей станет нестабильной и может привести к нештатным ситуациям.
Специфика применения
В зависимости от места и условий эксплуатации различные типы автоматических выключателей могут быть более подходящими для определенных задач. Выключатели С25 и В25 имеют разную мощность и возможности, поэтому их необходимо выбирать, учитывая требования и специфику применения.
- Автоматические выключатели С25 подходят для небольших потребителей мощностью до 25 кВт. Они применяются в бытовых, офисных и других небольших сетях;
- Автоматические выключатели В25 рассчитаны на работу с большими нагрузками до 63 кВт. Они применяются, например, в производственных и промышленных сетях, где электроустановки имеют большую мощность.
Правильный выбор автоматических выключателей С25 и В25 обеспечит надежность работы и безопасность электроустановок в различных условиях эксплуатации.
Особенности работы однополюсного и двухполюсного АВ
Двухполюсный автомат всегда предпочтительнее двух однополюсных
Разница между однополюсным прибором и двухполюсным автоматическим выключателем состоит в количестве контролируемых сетей. Однополюсные модели предназначены для выключения тока на одной линии. Двухполюсники отвечают за две линии, сравнивая показатели потока электронов и устанавливая соответствие значений для нормального функционирования сети.
Аппараты будут отличаться и по конструкции расцепителя. На двухполюсных устанавливается расцепляющий элемент, который сразу выключает ноль и фазу как в автоматическом, так и в ручном режиме. Еще одно различие – возможность использования совместно со сложным оборудованием. Однополюсник можно подключить к одноконтурной электросети, двухполюсник – при наличии бытовой техники, которую недопустимо подкидывать на одной линии.
Выбор автомата по номинальному току
Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.
Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.
Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.
Компания производитель. Купить автоматический выключатель. Цена автомата c63
Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.
Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.
Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности. Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.
Особенности комплектации
Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.
К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.
Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.
Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.
Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.
Автомат C63 – цена
Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда.
Узнать цену или купить автомат c63 можно, перейдя по ссылкам. Как можно увидеть, цены на автоматы C63, даже одного производителя, могут значительно различаться.
Рекомендуем прочитать

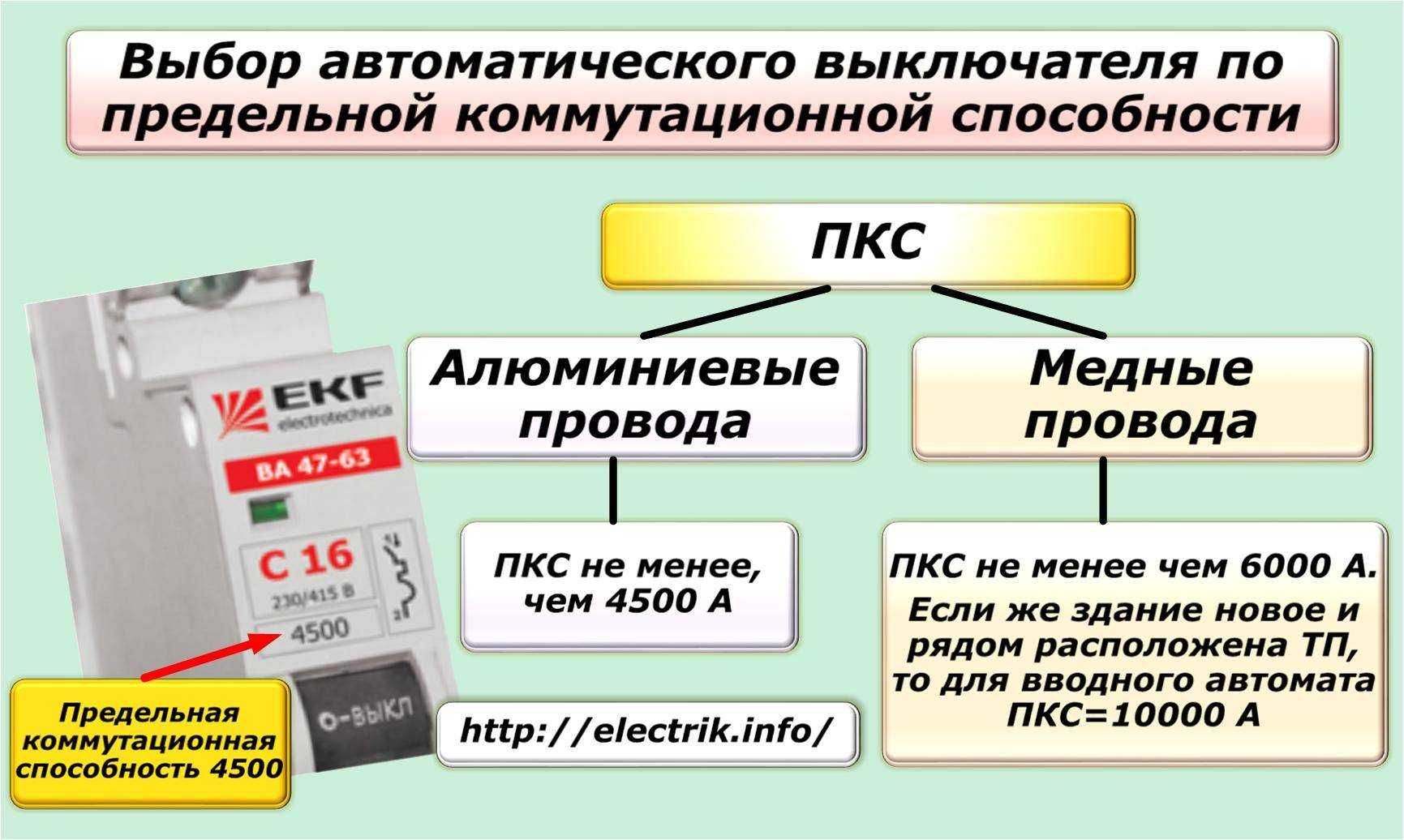

Коммутационная или отключающая способность автоматического выключателя
Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn Читать далее…
Класс токоограничения автоматического выключателя
Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

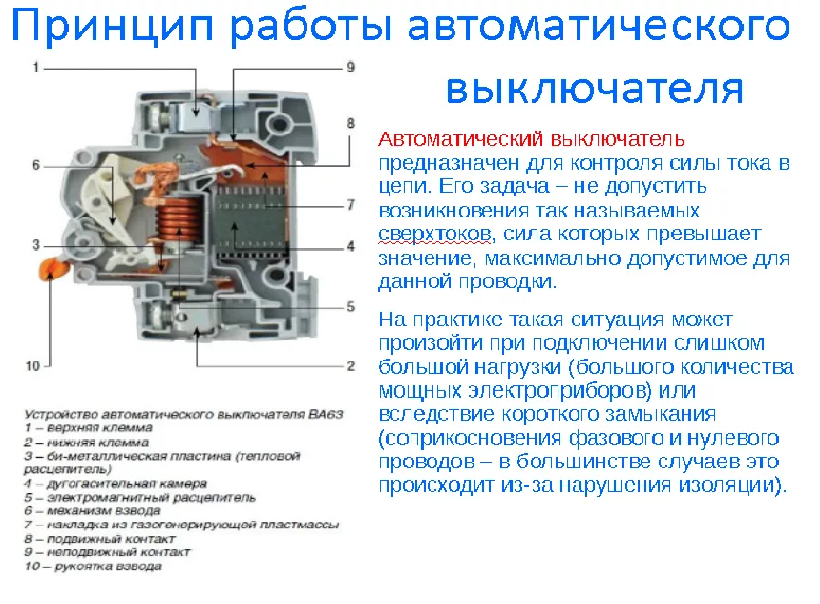

По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры Читать далее…

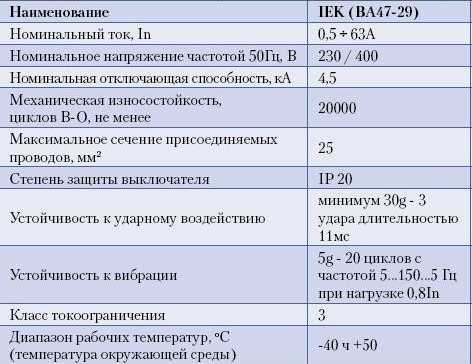

Характеристики автоматических выключателей – обозначения на корпусе
Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.
Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата Читать далее…
Многие люди, решая, какой поставить автоматический выключатель, задумываются о количестве киловатт, потребляемых самым обычным электрооборудованием. Сколько киловатт выдерживает 16 амперный автомат, какую имеет мощность устройство, для чего он нужен и для какой фазы подходит? Об этом далее.
Что делать, чтобы автомат не выключался от пускового тока?
У автоматического выключателя, как и у любого защитного устройства, суть работы заключается в том, чтобы в полной мере обеспечить защиту, но в то же время минимизировать вероятность ложного срабатывания. Поскольку пусковые токи – большие или малые – есть всегда, нужно для начала определить, чему они равны численно. Я составил таблицу, показывающую реальные пусковые токи различных бытовых устройств.
Пусковые токи. Таблица пусковых токов различных бытовых нагрузок
Для таблицы я взял нагрузки с мощностью больше средней, и привел ориентировочные пусковые токи. Проанализируем.
Лампочки накаливания обладают значительным пусковым током за счет физических свойств вольфрамовой спирали – в холодном состоянии её сопротивление гораздо ниже, чем в горячем. Но что означают цифры в таблице? Представим, что у нас есть пятирожковая люстра с общей мощностью ламп накаливания 500 Вт, которые включаются одновременно. Пусковой ток будет достигать 25 А. Много ли это? Согласно ПУЭ-7 (таблица 7.1.1) и СП 256.1325800.2016 (таблица 15.3), минимальное сечение медных токопроводящих жил должно быть равно 1,5 мм2. Для надежной защиты такого кабеля нужен АВ с номиналом не более 10 А. Если установить АВ с характеристикой «В», он может выключиться при пусковых токах более 30 А. Нужен ли тут АВ «С»? Нет.
Cветодиодная лампочка или прожектор устроены так, что в момент включения драйвер потребляет огромный ток. Производители стараются делать пуск таких ламп более плавным, но компромисс между пусковым током и КПД светодиодной лампы обычно выбирается на значении Кп = 50…150. Спасает ситуацию низкий номинальный ток таких ламп.
Если необходимо включить сразу много таких ламп, приходится идти на ухищрения и предварительные расчеты, на основе данных от производителя. Вот несколько способов, как уменьшить пусковой ток при включении большого количества светодиодных ламп:
- Разбить лампы на группы, которые включаются через один автомат, но в разное время;
- Разбить лампы на группы, которые включаются в одно время, но от разных автоматов;
- Использовать устройства, понижающие пусковой ток в момент включения. Например – реле ограничения пускового тока МРП.
Все нагрузки, которые я рассматриваю далее, подключаются к розеточным линиям, для которых минимальное сечение жил в кабеле – 2,5 мм2. А значит, не смотря на категоричное мнение Иваныча, максимальный автомат мы ставим на 16 А.
В особо тяжелых случаях, если почему-то не получается выполнить подключение по трем вышеуказанным способам, и нужно одновременно включить большое количество светодиодных светильников – обосновано применение характеристики “С” или даже “Д”. Но нужно знать значение тока КЗ, иначе могут быть проблемы – при КЗ может так случиться, что автомат не сработает.
Холодильник, не смотря на двигатель, имеет сравнительно небольшой пусковой ток, который даже при самом неблагоприятном раскладе не превысит 10 А.
Электроника, как я уже говорил, обладает за счет входных конденсаторов большим пусковым током. Однако, этот факт нивелируется тем, что большинство современной электроники при подаче питания работает в режиме ожидания (Standby), потребление в котором гораздо ниже номинала. Для уменьшения негатива нужно делать то же, что и со светодиодным освещением – разные приборы включать в разное время в разные розетки, которые питаются от разных автоматов.
Погружной насос, а также другая техника, где рабочий элемент закреплен непосредственно на валу двигателя, имеет самый высокий пусковой ток. Но что говорят цифры? Даже сравнительно мощный бытовой насос на 500 Вт при пуске потребляет ток не более 16 А. Значит, мы можем не только поставить автомат с характеристикой «В», но и понизить его номинал до 10 и даже 6 А! Это благотворно скажется на защите насоса – больше шансов, что автомат отключит питание при заклинивании крыльчатки (недавно мне рассказывали, что в насосе застряла крыса). Учтите также, что часто насос питается через кабель небольшого сечения длиной десятки метров.
Стиральная машина и кондиционер редко потребляют электрическую мощность больше 2000 Вт. Но даже при такой мощности пусковой ток у них небольшой, поскольку на электродвигатель приходится только часть потребления, а питаются они не напрямую, а через схемы плавного пуска. Остальная мощность приходится на ТЭН, который пускового тока не имеет.
Мясорубка, кухонный комбайн, пылесос и подобная техника также имеют электродвигатель, который потребляет значительный пусковой ток. Но самым большим этот ток будет только в крайнем случае – при включении на максимальной скорости в устройствах без редуктора. Только тогда пусковой ток с небольшой вероятностью будет обоснованием для отказа от характеристики «В» в пользу «С».
Распространенные серии автоматических выключателей
Серия автоматического выключателя определяет эксплуатационные характеристики. Традиционно в промышленных и бытовых электроустановках принято использовать устройства 4 серий:
- АЕ;
- АП;
- АВМ;
- ВА.
Серия АЕ
Применяются в электроустановках напряжением до 660 В переменного тока. Рабочая частота аппаратов защиты серии АЕ составляет стандартные 50-60 Гц. Предназначены для эксплуатации в промышленных и бытовых условиях. Внешне имеют черный карболитовый корпус. Серия отличается надежностью. Многие выключатели АЕ до сих пор исправно служат с советских времен.

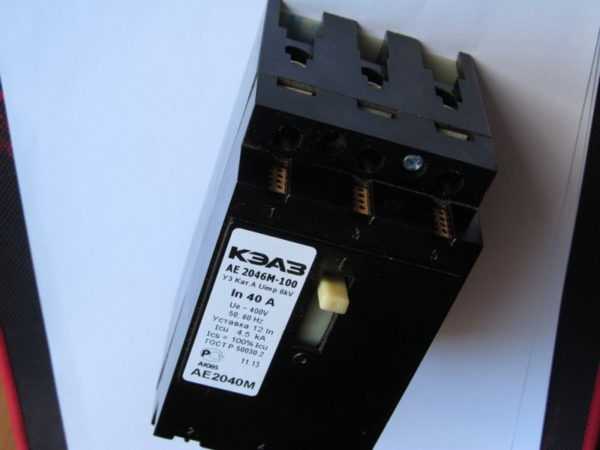

Выключатель-автомат малогабаритный АЕ 2046М
Серия АП
Данные приборы защиты в среде электромонтеров имеют неформальное название «апэшка». Их отличает нестандартный внешний вид. Вместо привычного рычага имеются две кнопки. Черная или серая — включает автомат, красная — выключает.
Серия АП подходит для защиты сетей переменного тока с напряжением до 550 В. Данная модель допускает многократное переключение в течение дня. Поэтому ее часто применяют в качестве обыкновенного выключателя для света или двигателя вытяжки.
Серия АВМ
Мощные автоматические выключатели, рассчитанные на работу в силовых электроустановках с номинальными токами до 2 кА. АВМ применяется в сетях напряжением до 500 В. Допустимо использование в цепях постоянного тока напряжением до 440 В.

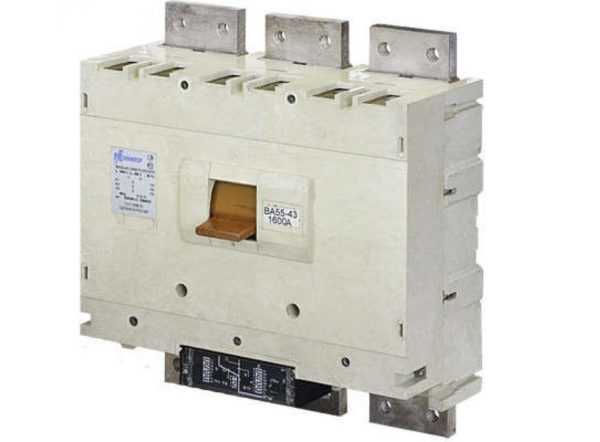

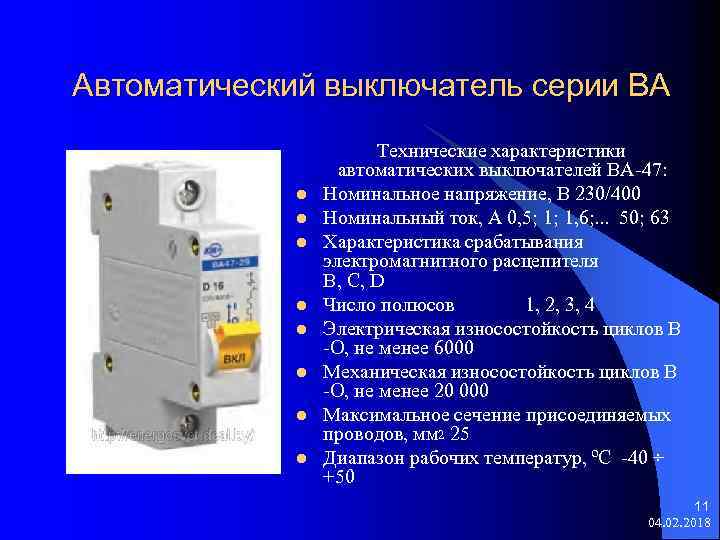

Серия ВА
Автоматические выключатели воздушного исполнения. Позволяют подключить потребитель с током до 6,3 кА. Основные области применения — промышленные объекты. Рабочее напряжение составляет 660 В переменного тока.
Каким должен быть кабель
Наиболее распространённым типом подключения электричества к квартирам или загородным домам является однофазная сеть. Исходя из этого критерия подбирается двух или трёх жильная проводка. Диаметр поперечного сечения должен подходить под размер клемм, установленных на автоматах С16. Максимальным, которое может использоваться в данной ситуации, является сечение в 25 мм2. Однако значение в первую очередь ориентируется на металл токоведущих жил: медь или алюминий.
| Характеристика | Алюминиевая проводка | Медная проводка |
| Минимальное поперечное сечение, мм2 | 2,5 | 0,4 |
| Проводимость тока, кВт | Не более 3 при минимальных сечениях кабеля | Превышает примерно в 1,6 раз |
| Срок эксплуатации, лет | 15-20 | 40-50 |
| Особенности эксплуатации | Легко переламывается при нескольких перегибаниях в одном месте | При равном сечении жил показатель хрупкости превышает в 2-3 раза. За счёт лучших пластичных характеристик, легко прокладывается в самых труднодоступных местах. Не переламывается в результате длительной эксплуатации. |
| Удобство эксплуатации | При подключении розетки для современного потребителя понадобится сечение не менее 4 мм2. Исходя из этого, подсоединение к автоматам С16 невозможно. | При подключении розетки для современного потребителя понадобится сечение 2,0-2,5 мм2. Это означает, что непредвиденных сложностей при монтаже не возникнет. |
| Степень окисления | Жилы, оставшиеся без изоляции, быстро окисляются. Самовосстанавливающийся слой не способен полностью защитить металл от контакта с воздухом. Чтобы избежать снижения допустимой нагрузки, применяется специальная кварце-вазелиновая паста. | Медь имеет хорошие токопроводящие показатели. Тем, не менее, при окислении этот параметр снижается, но не так быстро, как у алюминия. |
Сравнительная характеристика медного и алюминиевого кабеля для домашней проводки Источник uk-parkovaya.ru
Как уже упоминалось, для автомата на 16 ампер сечение жилы не должно превышать 25 мм2. Согласно показателю предельного напряжения, оно равно 21 А при условии штробления и прокладке в штукатурке. В открытом виде (при непосредственном контакте с внешней средой), оно возрастает до 30 А.
Таблица автоматов по мощности и силе токаИсточник santehmarka.ru
Таким образом, токопроводимость и вероятность совместимости с 1-полюсными либо многополюсными автоматами 16 Ампер зависят от количества жил, способа монтажа и условий, в которых он будет эксплуатироваться.
Через 16-ти амперный автомат за 1 ч. может проходить 23,2 А тока. В случае неблагоприятных условий, такое напряжение приблизится к неблагоприятному для медных проводников с сечением 25 квадратов, пределам. Если кратковременные нагрузки такого плана, проводка выдержать может, то частые и длительные повышения приведут к её преждевременному повреждению со всеми неблагоприятными последствиями.
Классификация по время-токовым характеристикам
Класс прибора указывается на его панели в виде латинской буквы, стоящей перед значением номинала. В соответствии с этим показателем все известные образцы защитных устройств подразделяются на ряд категорий.
Автоматы MA
Автомат класса А
Специфика автоматов «MA» состоит в отсутствии в них привычного для этих устройств теплового механизма расцепления. Они чаще всего устанавливаются в линиях подключения электродвигателей и подобных им мощных устройств. Специально для защиты от перегрузок в этих цепях используются чувствительные реле максимального тока. Сам автомат лишь защищает их от повреждений, которые возникают из-за воздействия токов КЗ.
Приборы A класса
Автоматы типа «A» отличаются максимальной чувствительностью и надежно срабатывают при превышении током номинала на одну треть в течение заданного характеристикой времени. Если его значение превысило номинал на 100 процентов, на срабатывание катушки э/м расцепителя потребуется не более 0,05 секунды. Если по техническим причинам она не отработала свою функцию, в действие вступает биметаллическая тепловая защита, отключающая питание через 20-30 сек. Автоматы с этим показателем устанавливаются в случае, когда недопустимы кратковременные токовые перегрузки.
Защитные устройства B класса
Защитное устройство класса В
Аппараты этой категории имеют чуть меньшую чувствительность, чем рассмотренные ранее. Э/м расцепитель у приборов отключается при превышении номинала на 200 процентов. Время его срабатывания – не более 0,015 секунд. На расцепление биметаллической пластины в размыкателе потребуется не более 4-5 секунд. Оборудование этого класса широко применяется в линиях с включенными в них электроустановочными изделиями (розетками и осветительными приборами) – в цепях, где пусковые перегрузки минимальны.
Автоматы категории C
Автоматы категории С
Для понимания разницы автоматов C и B необходимо отметить: способность «держать» перегрузки у приборов типа C еще выше, чем у первых двух категорий, что позволяет ставить их в электросети бытового назначения. Для отключения электромагнита таких приборов потребуется ток, превышающий номинал в 5 раз. Для надежного срабатывания тепловой защиты необходимо пятикратное превышение в течение 1,5 секунд.
Автоматические выключатели категории D
Характеристика D автоматического выключателя указывает на его высокую способность выдерживать перегрузки. Для срабатывания э/м катушки потребуется ток, превышающий номинал примерно в 10 раз. Для отключения контролируемой линии посредством теплового расцепителя необходима выдержка не менее 0,4 секунды. Устройства этого класса обычно используются в качестве вспомогательных предохранителей, выполняя функцию страховки от случайных неполадок с другими аналогичными приборами.
Защитные устройства категории K и Z
Характеристика автоматических выключателей типа K и Z
Приборы с литерой K характеризуются значительной величиной разбросов токов срабатывания э/м расцепления (реле). Для переменного тока этот показатель больше номинала в 12 раз, а для линий с постоянным уровнем питания он достигает цифры 18.
Время, необходимое для отключения э/м реле составляет не более 0,02 секунды. Срабатывание тепловой защиты в этих приборах происходит при превышении нагрузочным током номинала на 5 процентов. Этим и объясняется возможность применения автоматов типа K в цепях с индуктивной нагрузкой.
Изделия с индексом Z имеют более скромные показатели по перегрузу – не более чем в два раза, и используются для защиты электронных схем.
Схема подключения автомата
На лицевой стороне автоматического выключателя на 16 Ампер можно увидеть схему подключения. Это не обязательно, но начинающему электрику эта маркировка показывает количество полюсов, места подключения подающей и передающей фазы, нулевой жилы.
Так, с помощью зажимных пластин и винтов, в верхней части прибора фиксируют подходящий контакт, а в нижней — отходящий. Нулевой провод подключается в указанном производителем месте (N). Для заземления в щитке устанавливают отдельную от автомата клемму.
Зная то, что скрывается под маркировкой автоматического выключателя, можно самостоятельно сделать правильный выбор. Это касается как самого устройства, так и проводов (материал, поперечное сечение). Информация о схеме подключения позволит осуществить монтаж прибора своими руками.
