Минусы двухполюсных автоматических выключателей
Любое устройство имеет слабые стороны, и многополюсные устройства защиты сети – не исключение. Хотя отрицательных свойств у двухполюсников мало, все же перечислим их:
При одновременном замыкании двух линий происходит пробой кабеля электрическим током.
- Тепловой расцепитель изредка выходит из строя, в результате чего отключается питание сети, даже когда она находится в нормальном состоянии.
- В результате аварии может произойти поломка АВ по одной из линий, из-за чего включить питание будет невозможно даже после устранения неполадок.
- Многополюсные устройства обладают более высокой чувствительностью к механическим повреждениям в сравнении с одинарными выключателями.
Несмотря на перечисленные недостатки, защитные устройства, обеспечивающие контроль над двумя линиями, распространены и пользуются большой популярностью. Именно они позволяют обезопасить общую сеть при возникновении неполадок в линии, к которой подключены мощные бытовые приборы.
Отличие двухполюсных автоматов
Наибольшее отличие таких автоматов от однополюсных состоит в том, что последние наблюдают за параметрами обоих линий одновременно и гарантируют выключение обоих при значительном изменении параметров показателей тока, тогда как автоматический выключатель полюсныйконтролирует лишь одну линию.

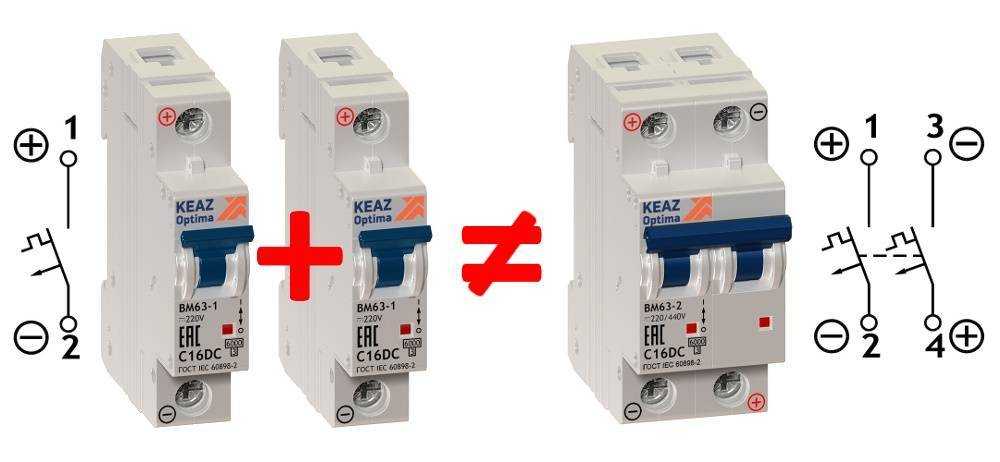

Сделать равнозначную замену двухполюсного автомата двумя однополюсными невозможно, потому что двухполюсные имеют в конструкции не только общий рычаг отключения, но и особое устройство блокировочного механизма, позволяющего быстро обесточить обе линии и быстро найти возникшие на какой-либо из них неполадки.
Если же установить два однополюсных автомата, при возникновении неисправности отключится исключительно фаза. Это не позволит одновременно отключить и ноль, обеспечив безопасность прибора, ведь ноль будет продолжать течь, используя второй механизм, что может привести к поломке или возгоранию прибора.
Между собой двухфазные автоматические выключатели отличаются по номинальному току, который через них может проходить. Например, автомат мощностью 6а отключится при нагрузке в четыре раза меньшей, чем 32а. Поэтому на общую квартирную сеть обычно устанавливается более мощный автомат, а варианты мощностью 5а, 6а и им подобные подключают отдельно к бытовой технике.
Читать также: Чертеж печки для бани из металла
Ошибки при выборе, которые нужно учитывать
Напоследок рассмотрим самые распространенные ошибки, которые допускаются при выборе автоматического выключателя.
Ошибка 1.
Выбирая автомат, руководствуются суммарной мощностью потребителей, что является одной из самых грубых ошибок.
Автомат только защищает проводку от перегрузок, изменить ее характеристики он неспособен.
Если поставить мощный автомат на слабую проводку и подключить к ней сильный потребитель энергии, это неизбежно приведет к повреждению проводки, при этом автомат не сможет выполнить свою работу.
Поэтому всегда нужно ориентироваться по сечению провода и его пропускной способности, а не по мощности потребителей.
Ошибка 2.
Зачастую все ветки сети оснащаются одинаковыми автоматами, а затем пытаются использовать одну из ветвей в качестве сильнонагруженной.
Еще на стадии монтажа электрической сети желательно позаботиться о том, чтобы хоть одна из веток имела повышенные параметры и была оснащена автоматом, рассчитанным на значительные нагрузки.
К примеру, в гараже частного дома возможно использование приборов, создающих значительную нагрузку.
Эту ветвь лучше заранее усилить, чем потом переделывать или надеяться, что автомат или проводка «выдержат».
Ошибка 3.
При приобретении автоматических выключателей покупатели стараются минимизировать затраты. На безопасности лучше не экономить.
Покупать такие устройства следует только у хорошо зарекомендованных фирм в специализированных магазинах, а еще лучше у официального дистрибьютора.
Надеемся, что данные выше советы помогут вам правильно подобрать автоматический выключатель для своего дома.
https://youtube.com/watch?v=yZxbXM5oQEo
Особенности работы однополюсного и двухполюсного АВ
Суть работы каждого из этих типов, в общем-то, можно понять из названия. Однополюсный автомат предназначен для отключения одной линии. Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети. При превышении этих показателей аппарат срабатывает, отключая питание обеих линий одновременно.

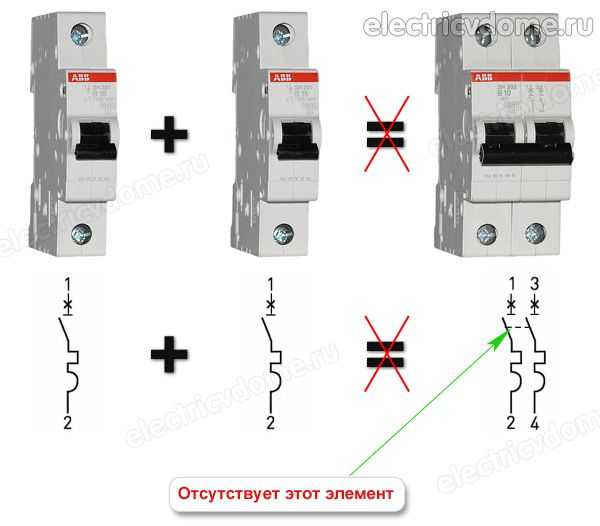

У некоторых читателей может возникнуть вопрос: возможна ли замена двухполюсного автомата парой однополюсных выключателей? Делать этого нельзя ни в коем случае. Ведь в устройстве с двумя полюсами его элементы соединены не только общим рычажком, но и блокировочным механизмом.
Это значит, что при возникновении неполадок они отключатся одновременно, а в паре независимых друг от друга однополюсных АВ сработает только один автомат. Электрический ток в этом случае по-прежнему будет подаваться в неисправную цепь через включенный прибор, что может стать причиной возгорания проводки. Наглядно про попытки объединения на следующем видео:
Разница между этими двумя типами защитного выключателя кроется в устройстве расцепителя. Двухполюсный автомат должен обладать расцепляющим элементом, конфигурация которого позволяет одновременно выключать обе части устройства, как при автоматическом срабатывании, так и при ручном воздействии.
Если электрическая цепь в квартире – одноконтурная, то устанавливать в ней двухполюсный автомат незачем, поскольку нет необходимости в одновременной защите различных сегментов помещения. Но в случае, когда в одной из комнат установлено сложное оборудование, которое по своим параметрам не может быть включено в одну общую цепь, без многополюсника не обойтись.
Для наглядности рассмотрим такой пример. Допустим, в домашней сети имеется две линии, в одну из которых включен сложный прибор, и к нему поступает питание через выпрямитель.
Если произойдет нарушение в одной из линий, то в результате ее отключения подача питания на один контур станет причиной скачка напряжения, а значит, и возрастания других параметров. Если своевременно не сработает АВ второй линии, результатом станет выход прибора из строя, а возможно, и возгорание кабеля. Именно поэтому такая сеть должна быть защищена устройством на 2 полюса.
Что будет в обратной ситуации, когда пытаются разъединить многополюсный автомат, на видео:
Выбор прибора
Для подбора качественного защитного прибора необходимо ориентироваться на проводниковое сечение. Для этого понадобится расчет величины мощности и тока оборудования, линии питания. Ориентируясь на выведенные данные, можно подобрать автомат. Как правило, взять всю информацию можно из специальных схем.
Критерии выбора электрооборудования
Двухполюсный автомат — устройство, созданное для защиты электроцепи. Имеет свое функциональное назначение, достоинства и недостатки. Также обладает собственными техническими характеристиками.
Вам это будет интересно Подключение рн 113
Электрификация
Чтобы правильно осуществить электрификацию объекта любой сложности нужно выполнить следующие действия:
- составить электрическую схему с учетом всех особенностей электропроводки конкретного объекта;
- грамотно определить суммарную потребляемую мощность;
- определиться с количеством электрических групп и мощностью каждой группы;
- определиться с местом установки распределительного щитка и на какое количество модулей он должен быть;
- подобрать прибор учета (электросчетчик);
- правильно осуществить подсоединение отходящих и приходящих линий;
- осуществить подключение щита к сетям энергопоставляющей компании.
Для чего нужны двухполюсные автоматы

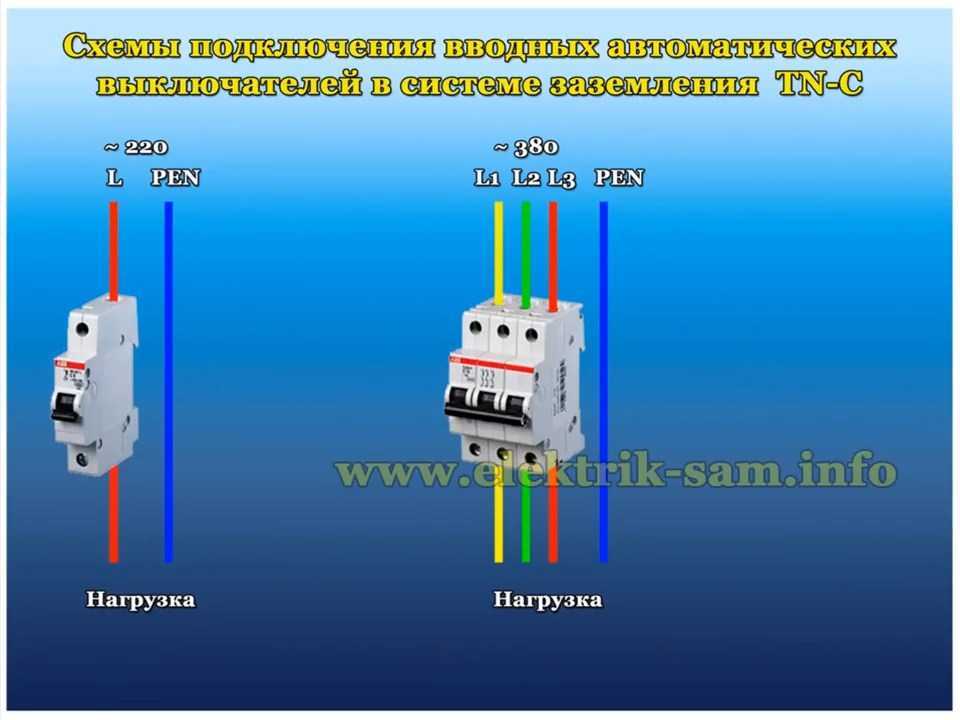

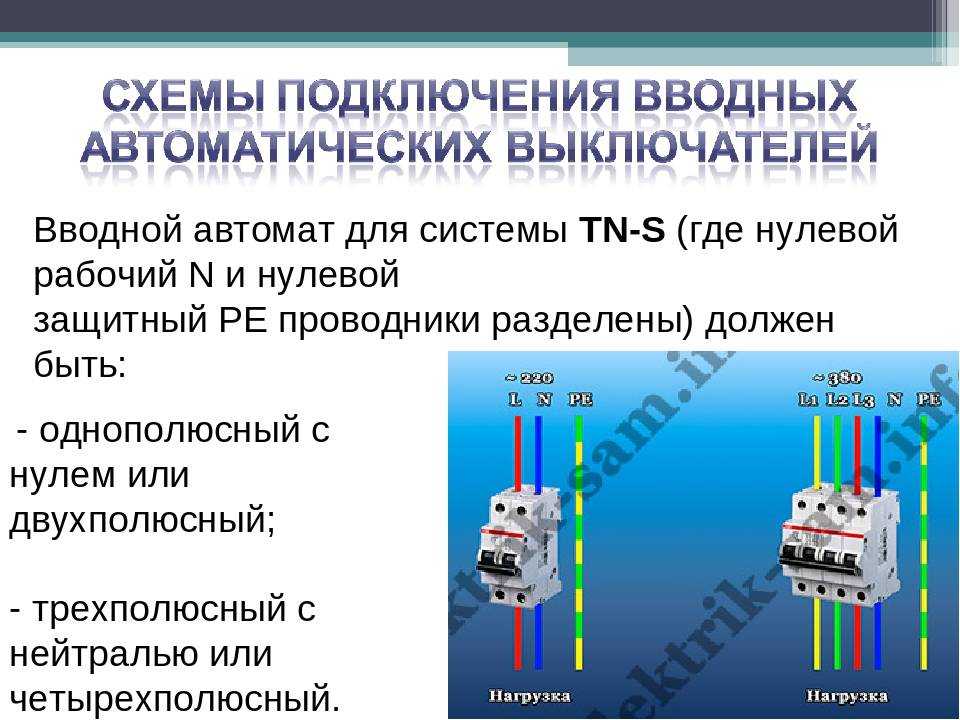

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением Подключение автоматов в трехфазной сети В трехфазной сети используются трех или четырех полюсные автоматы. Маркировка автоматических выключателей Маркировка автоматических выключателей На электросхемах двойной защитный автомат маркируется унифицированными обозначениями. Ввод в верхней части автомата, выход — в нижней. Что касается трехфазной сети , то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции.
При их монтаже необходимо соблюдать основные правила. Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты.
При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются.
Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение.
Данный автомат имеет четыре контакта, два подходящих, они расположены сверху. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт.
Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.
Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки. Крепится автомат на специальную рейку DIN рейка. Обзор двухполюсного автоматического выключателя ЕН 2.20 от компании ElectroHouse
Читайте дополнительно: Примеры смет на электромонтажные работы
Советы при покупке
При покупке важно прибрести оборудование, которое сможет обеспечить безопасность. Одно- и двухполюсные АВ применяют в однофазных сетях, а приборы с большим количеством полюсов – в трехфазных. Одно- и двухполюсные АВ применяют в однофазных сетях, а приборы с большим количеством полюсов – в трехфазных
Одно- и двухполюсные АВ применяют в однофазных сетях, а приборы с большим количеством полюсов – в трехфазных.
Маркировка
Разобраться в маркировке АВ, на первый взгляд, непросто. Производители часто указывают в наименовании серийные номера своей продукции. Иногда информация «разбросана» по лицевой стороне, но нужные для правильного выбора параметры обязательно присутствуют.
Имея перед собой АВ, проще рассмотреть интересующие величины:
- Номинальное напряжение должно соответствовать параметрам электросети. В однофазной цепи присутствует переменное напряжение 220 В частотой 50 Гц.
- Времятоковая характеристика обозначает допустимые пределы превышения номинального тока, необходимого для срабатывания защиты. Обозначается буквами A, B, C, D, Z, K. Для квартиры выбирают автоматические выключатели для освещения – с литерой В, для розеток – С, для мощных двигателей и трансформаторов – D. Приборы серии А слишком чувствительны и предназначены для защиты цепей с повышенными требованиями. Придётся включать нагрузку после небольших колебаний напряжения в сети. K и Z – устройства для производственных нужд.
- Номинальный ток указывается в амперах, а АВ способен пропускать такую величину непрерывно, не греясь и не отключаясь.
- Токоотключающая способность автомата (предельный ток отключения) показывает допустимый ток, после прохождения которого устройство останется работоспособным. Огромная кратковременная нагрузка возможна при коротком замыкании. Для АВ, установленных в квартире (доме), выбирают показатель 4500 или 6000 А.
- Класс токоограничения говорит о «скорости» срабатывания автомата. Есть 3 класса. Первый на передней панели не обозначается, а время срабатывания более 10 мс, второй класс приборов отключает нагрузку за время от 6 до 10 мс, третий – самый быстрый обесточит сеть за 2,5-6 мс.
- Об электрической схеме устройства, обозначенной на АВ, рассказано ниже.
Мощность
Существуют два способа расчётов при выборе АВ:
- Суммируют максимальные токи, протекающие через все электроприборы, подключенные через один автомат. Предусмотрев запас в 15-20% выбирают прибор зашиты по номинальному току.
- Сопоставляют суммарную мощность всех приборов и номинальную мощность АВ выбирая «защиту с запасом» в 10-15%.
Важно понимать, что АВ выдерживают токи, превышающие номинальные на 40% примерно в течение часа работы. За этот промежуток времени может произойти чрезмерный нагрев проводки, её оплавление и, в конечном итоге, короткое замыкание
| Номинальный ток АВ, А | Ток в однофазной сети, А | Расчётная мощность нагрузки, кВт | Необходимое сечение жил, мм2 |
| 16 | 0-15 | 3,0 | 1,5 |
| 25 | 15-24 | 5,0 | 2,5 |
| 32 | 24-31 | 6,5 | 4,0 |
| 40 | 33-40 | 8,0 | 6,0 |
| 50 | 40-49 | 9,5 | 10,0 |
Производитель и цена
Автоматические однополюсные выключатели присутствуют в линейке всех производителей электротехнической продукции. Стоит понимать, что европейский или американский бренд не говорит о месте, где расположен завод. Велик риск встретить в продаже подделку. В таблицу собраны производители и средние цены на востребованный 25-амперный автомат. Компании отсортированы в порядке снижения популярности пользователей (на основе отзывов на форумах и отзовиках). Цены взяты с Яндекс-маркет.
| Производитель | Средняя цена, руб. |
| АВВ | 180-400 |
| Legrand | 140-190 |
| Schneider Electric | 160-320 |
| General Electric | 200-350 |
| Siemens | 190-350 |
| Moeller | 160-290 |
| DEKraft | 80-140 |
| IEK | 100-150 |
| TDM | 90-120 |
Основные ошибки при покупке
- Нельзя устанавливать АВ, способный выдержать больший ток, чем тот, на который рассчитана проводка.
- Номинал автомата должен учитывать мощность приборов, подключенных к линии.
- Выбирать необходимо изделия проверенных фирм, требуя у продавца сертификат продукции.
- Для отдельных участков цепи, куда могут быть присоединены мощные потребители (сварка, обогреватель), отдельно прокладывают проводку и устанавливают автомат.
Возможности и назначение многополюсных аппаратов
Установка двухполюсного АВ позволяет обеспечить контроль:
- Двух независимых друг от друга цепей с их одновременным отключением при возникновении неполадок.
- Параметров каждой из независимых линий (хотя при появлении проблем в одной из них обесточиваются обе одновременно).
- Линии постоянного тока, имеющей аналогичные параметры отключения.

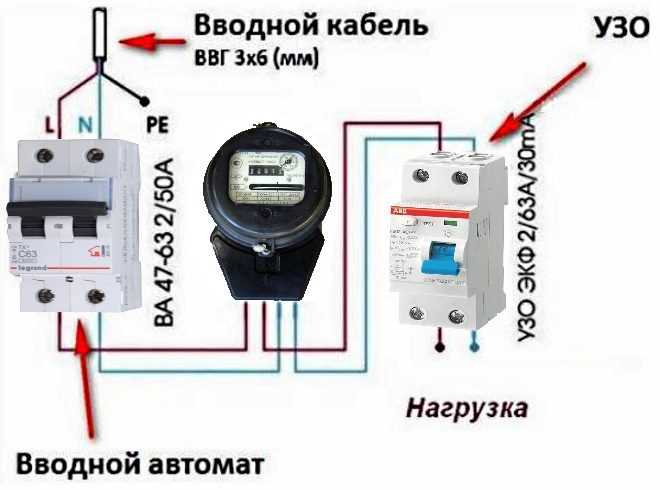

Исходя из этого, вводной автомат должен быть как минимум двухполюсным, поскольку он позволит отключить питание во всем доме, если по какой-либо причине АВ неисправного участка сети не сработал. Как и любой пакетник, он позволяет также обесточить квартиру вручную.
Рассмотрим такую ситуацию. В одной из линий домашней электропроводки произошло КЗ, на которое АВ проблемного участка не успел отреагировать и сгорел, превратившись из выключателя в проводник электротока. Если даже общая сеть защищена устройством защитного отключения, это в большинстве случаев не решит проблему, поскольку УЗО выключает питание в случае пробоя кабеля, чтобы не допустить поражения людей током. Поэтому оно тоже выйдет из строя, и в цепи, которую защищает вводной двухполюсный автомат, возникнет дисбаланс.
Наглядно про многополюсные автоматы на видео:
https://youtube.com/watch?v=0CKNaI3EwnI
При превышении разницы напряжений на входе и выходе более чем на 30% (а при коротком замыкании в одной из веток это произойдет очень быстро), сработает автомат ввода, отключив и фазный и нулевой кабель. При этом электрическая сеть будет обесточена целиком, и не будет утечки тока даже на кабель заземления. Таким образом, опасность выхода приборов из строя и возгорания линии будет ликвидирована. Устранив неисправность, можно будет вновь вручную включить автомат.
По какому принципу работает однополюсный автомат
Автоматические выключатели, как коммутационные аппараты, выполняют функции в проведении допустимого электрического тока и отключении питания, если номинал превышается, чем предохраняет электросеть от перегрузки.
В задачу однополюсного аппарата входит защита цепи в одном проводе. Работа аппарата сконцентрирована на 2 распределительных устройствах – тепловом и электромагнитном. Когда повышенная нагрузка действует долго, отключение цепи происходит первым механизмом. Если возникает короткое замыкание второй распределитель сразу прекращает подачу питания.
Тепловую защиту выполняет пластина из композиционного материала по следующему принципу:
- Поступает ток, превышающий допустимый уровень.
- Биметалл нагревается.
- Изгибается.
- Толкает рычаг.
- Отключает прибор.
- Пластина остывает.
Когда состояние биметалла приходит в норму, он возвращается в свое исходное состояние и аппарат можно вновь подключать. В состав электромагнитного устройства входит катушка, в середину которой поместили сердечник.
Здесь просматривается такая картина:
- Возникает ток с коротким замыканием.
- Поступает на обмотку.
- Силой, созданной электромагнитным полем, перемещается сердечник.
- Отключает устройство.
В ходе взаимодействий физических процессов происходит размыкание силовых контактов, которые обесточивают проводник.
Большой силой тока создается электрическая дуга, её направляют в камеру с параллельными металлическими пластинами для дробления и полного распада. Автомат можно выключать простым поворотом ручки. Применяют такие выключатели в обычных квартирах, если к дому подведены всего 2 провода. В сарае, небольшом частном доме размыкают цепь однополюсные автоматы. В многоквартирных домах стоят заземляющие проводники, значит подойдет только двухполюсник.
Это интересно: Нужно ли утеплять дымоход из сэндвич-трубы в коробе из металлопрофиля: рассматриваем суть
Устройство и принцип работы автоматического выключателя.
На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.
- 1 — корпус;
- 2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
- 4 — неподвижный контакт;
- 5 — подвижный контакт;
- 6 — дугогасительная камера;
- 7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
- 8 — механизм взвода и расцепления
- 9 — катушка электромагнитного расцепителя;
- 10 — рычаг управления;
- 11 — тепловой расцепитель (биметаллическая пластина);
- 12 — регулировочный винт;
Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.
Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:
Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.
При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:
При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.
Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции электропроводки и выходу ее из строя.
Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.
При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт. В простой схеме это выглядит так:
Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.
Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.
Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)
При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.
Разница между двухполюсным и однополюсным автоматом
Разница однополюсного и двухполюсного выключателя заключается в том, что в первом ведется наблюдение за техническими параметрами нескольких линий. Соответственно, отличие двух и трехполюсного в том, что в первом ведется наблюдение за двумя, а во втором — за тремя линиями. В момент превышения напряжения в одной аппарат защищает каждую линию. Второй же аппарат защищает лишь одну электролинию. При этом заменить двухполюсный автомат на несколько однополюсных нельзя из-за рычага выключения. Блокировка создана так, что при неполадке будут отключены обе линии. Кроме того, ток не испарится. Он проникнет в исправно работающий аппарат и может случиться возгорание.
Разница между двухполюсным и однополюсным автоматом
Достоинства и недостатки
Достоинства заключаются в надежной защите, возможности контроля мощности, легкости монтажа с обслуживанием. Главным преимуществом является обесточивание нескольких проводников вне зависимости от происшествия аварии в каком-то из них. Благодаря этому полностью убирается напряжение.
Вам это будет интересно Монтаж электросчетчика
Недостатки многополюсного защитного прибора заключаются в возможности кабельного пробоя электрическим током во время единовременного замыкания нескольких электросетей.
Обратите внимание! Также они заключаются в отключении питания электропроводки во время поломки теплового расцепителя, невозможности включения питания после аварийной поломки линии и чувствительности к механическим повреждениям
Технические характеристики
Технические характеристики двухполюсных автоматов различаются в зависимости от цены и производителя. Номинальное напряжение равно 240 ватт, номинальный ток равен от 6 до 63 ампер, число полюсов равно от 1 до 4, время-токовая характеристика имеет обозначение В, С и D.
Технические характеристики электрооборудования

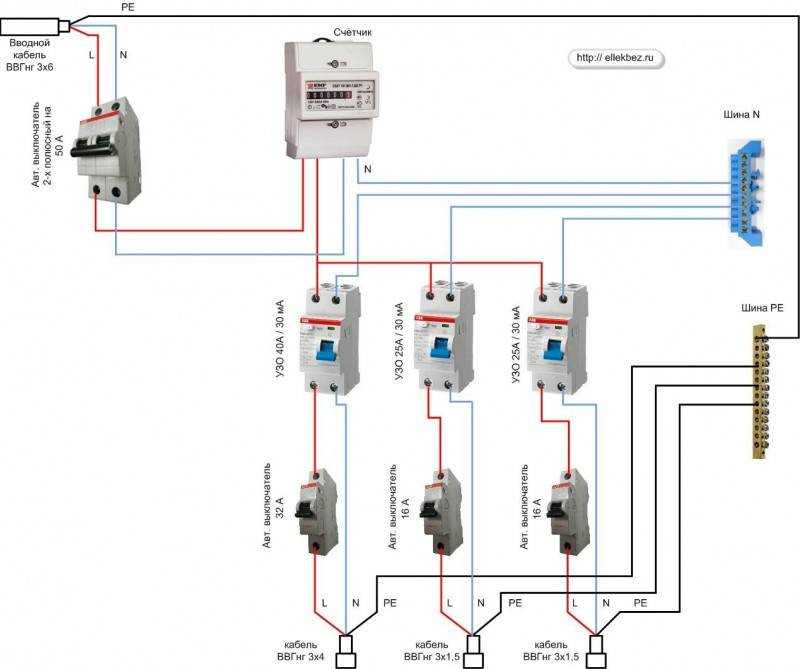

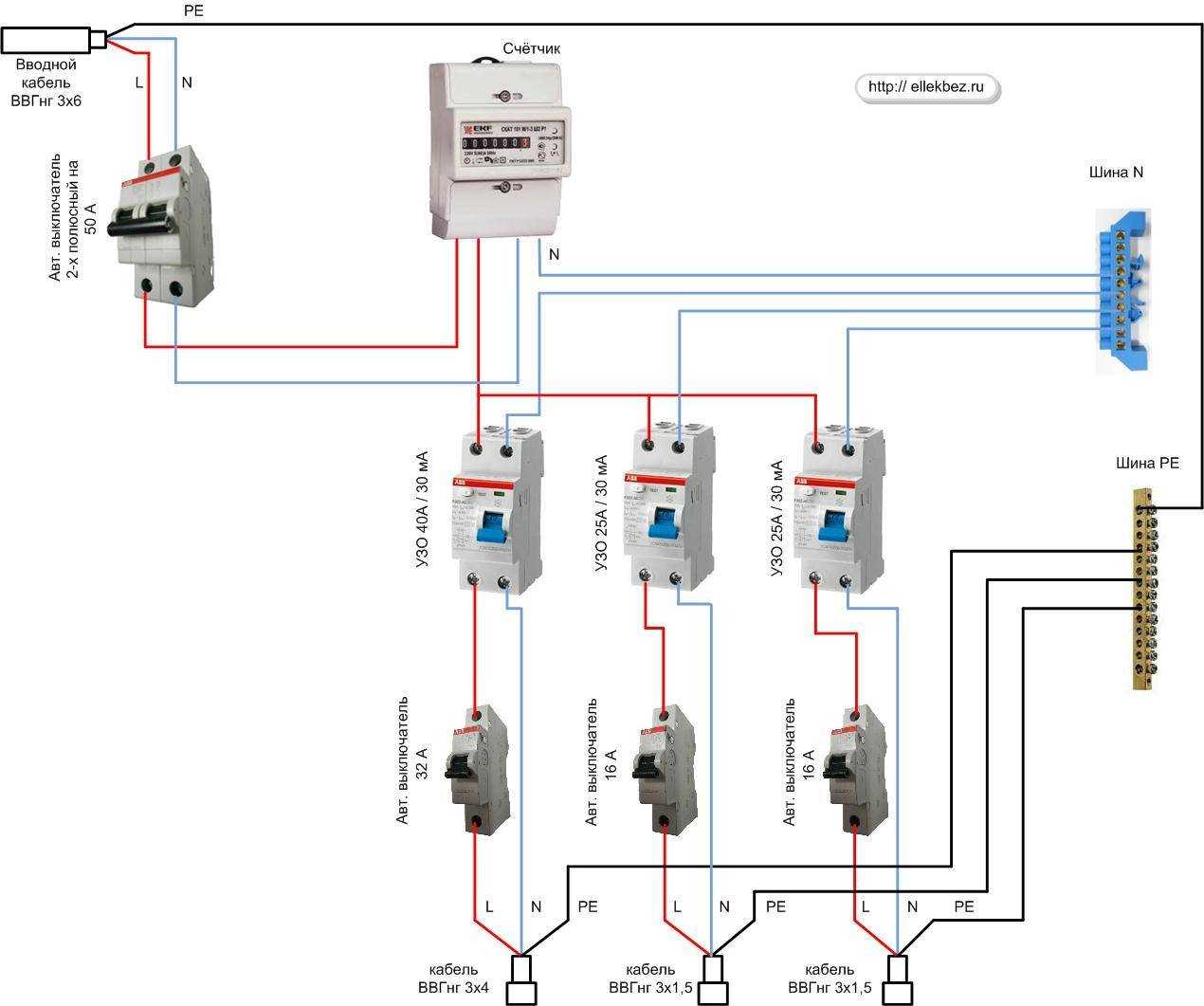

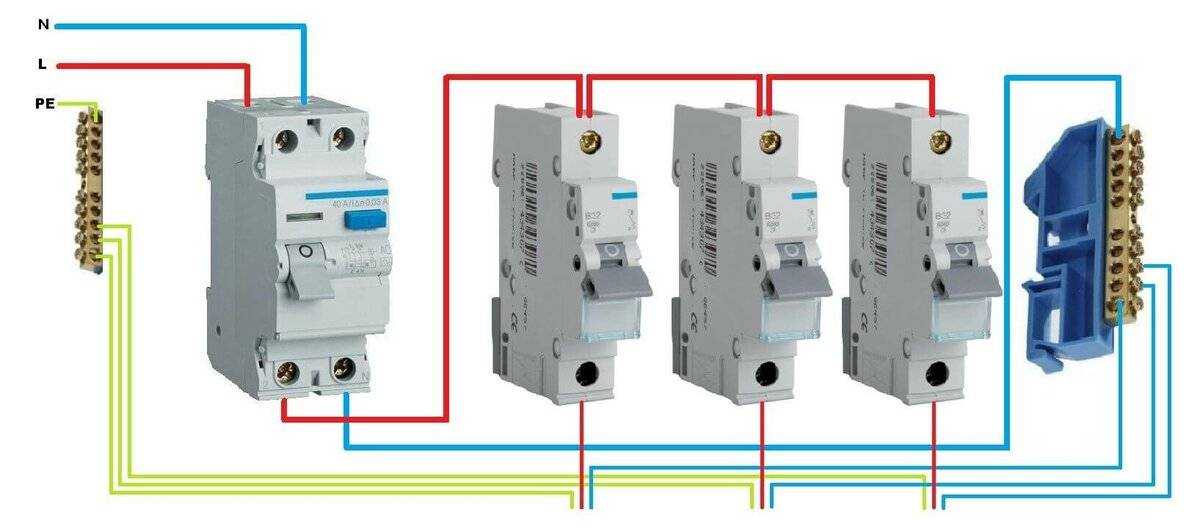

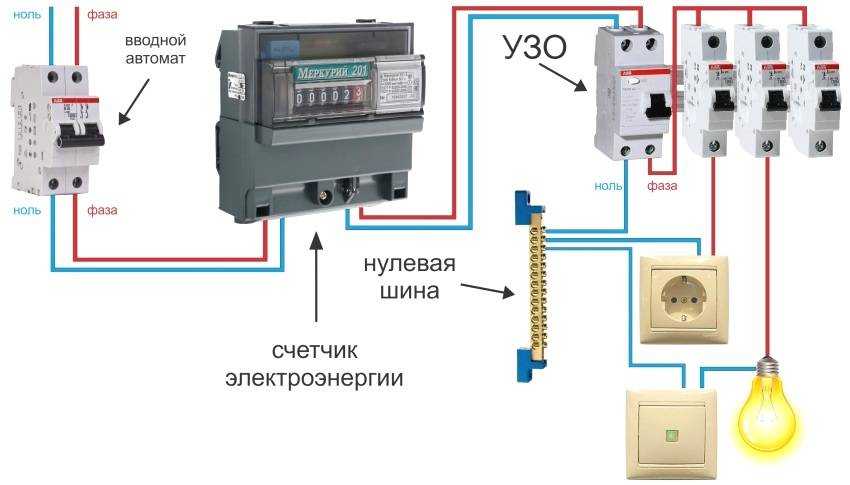

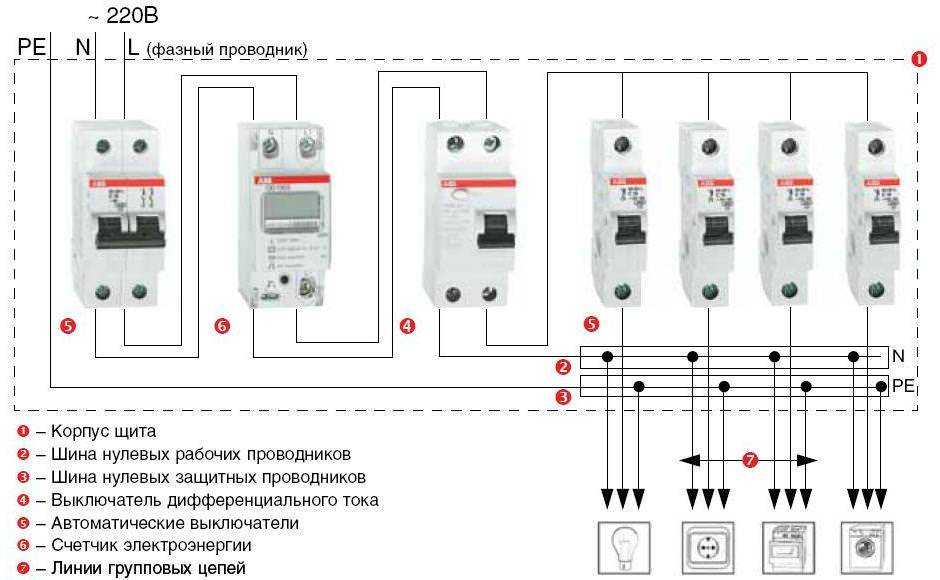

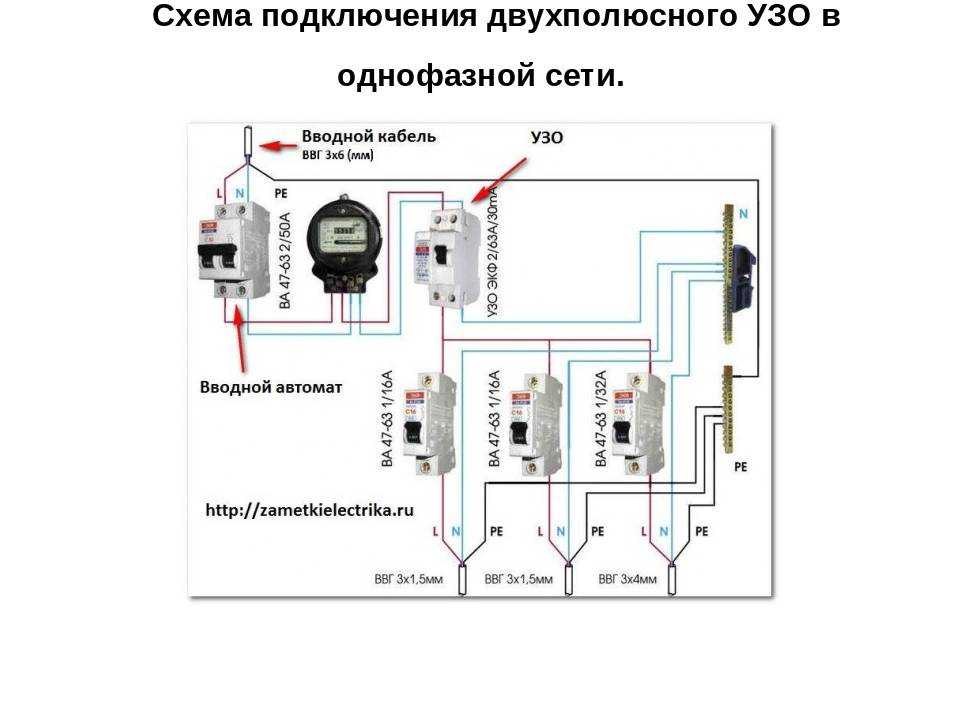

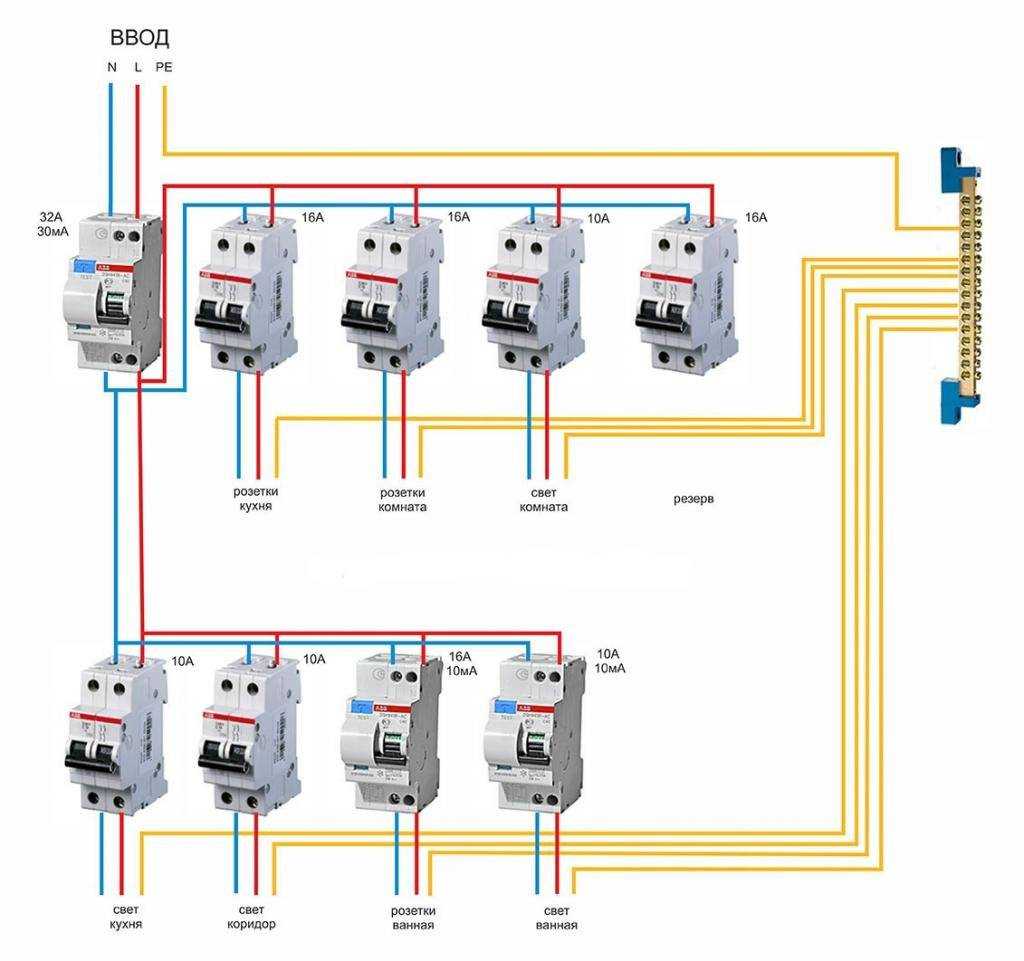

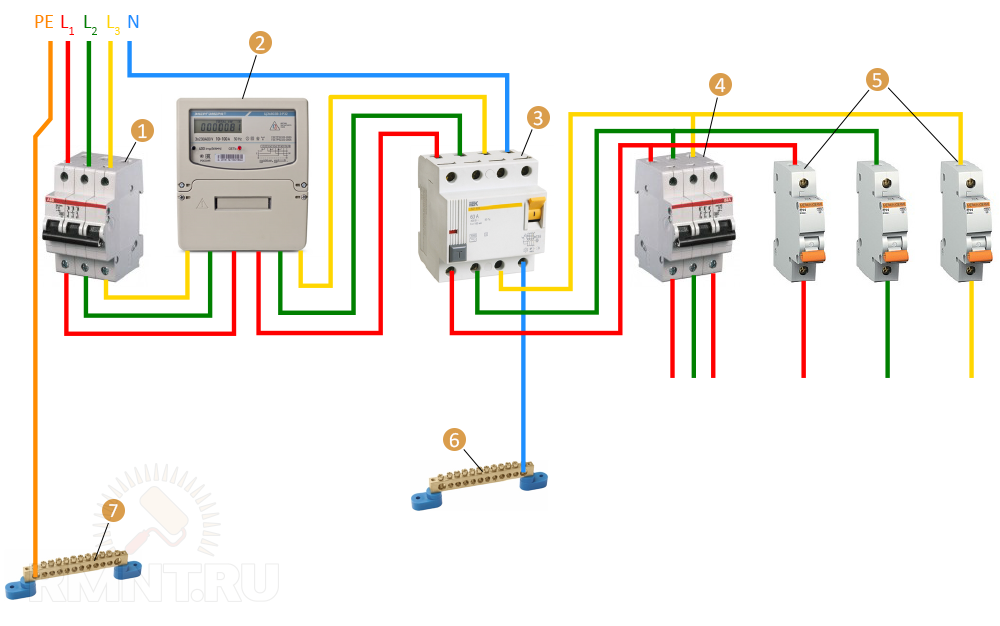

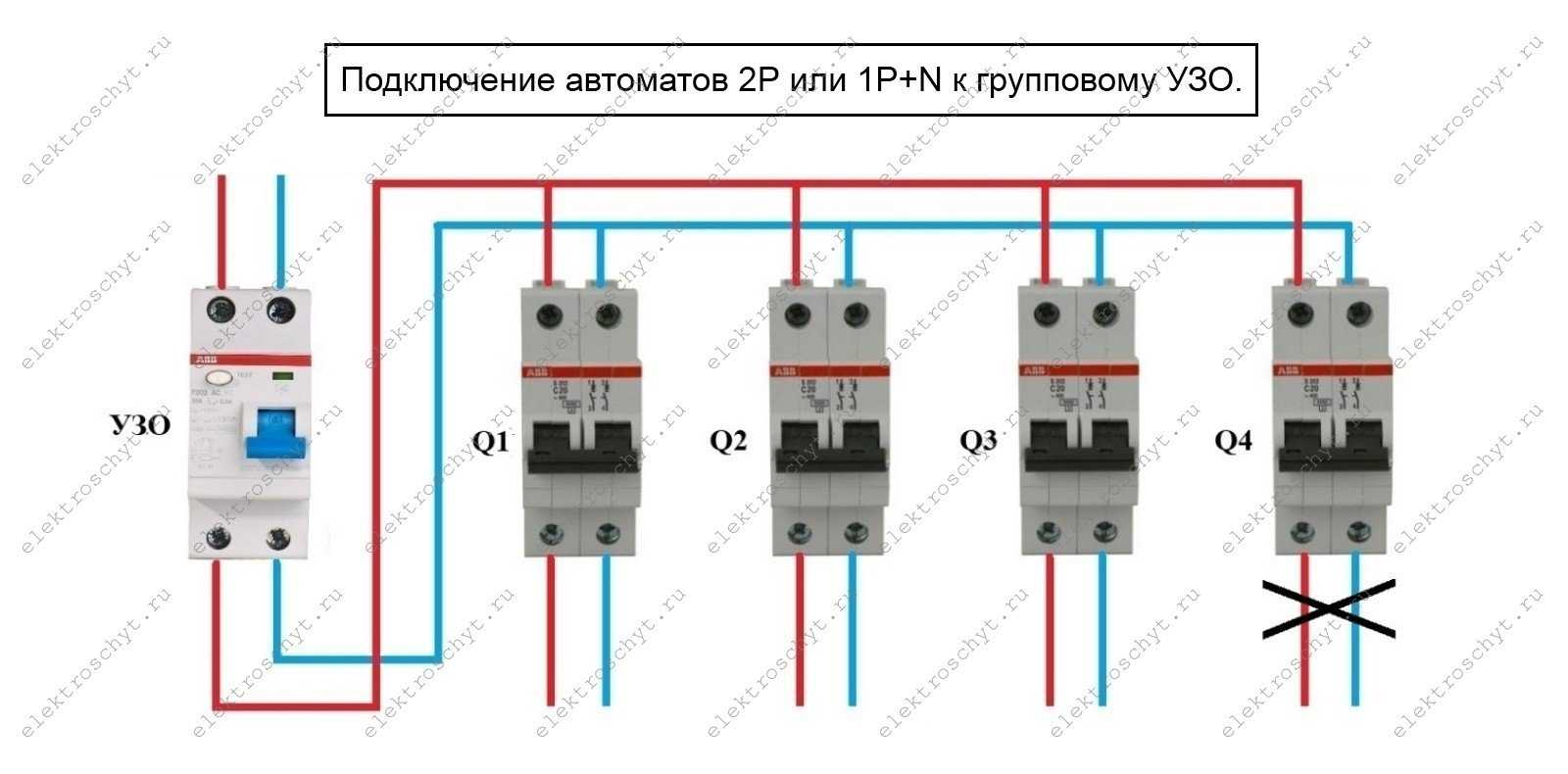

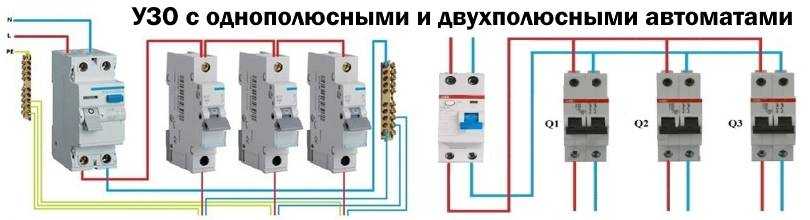

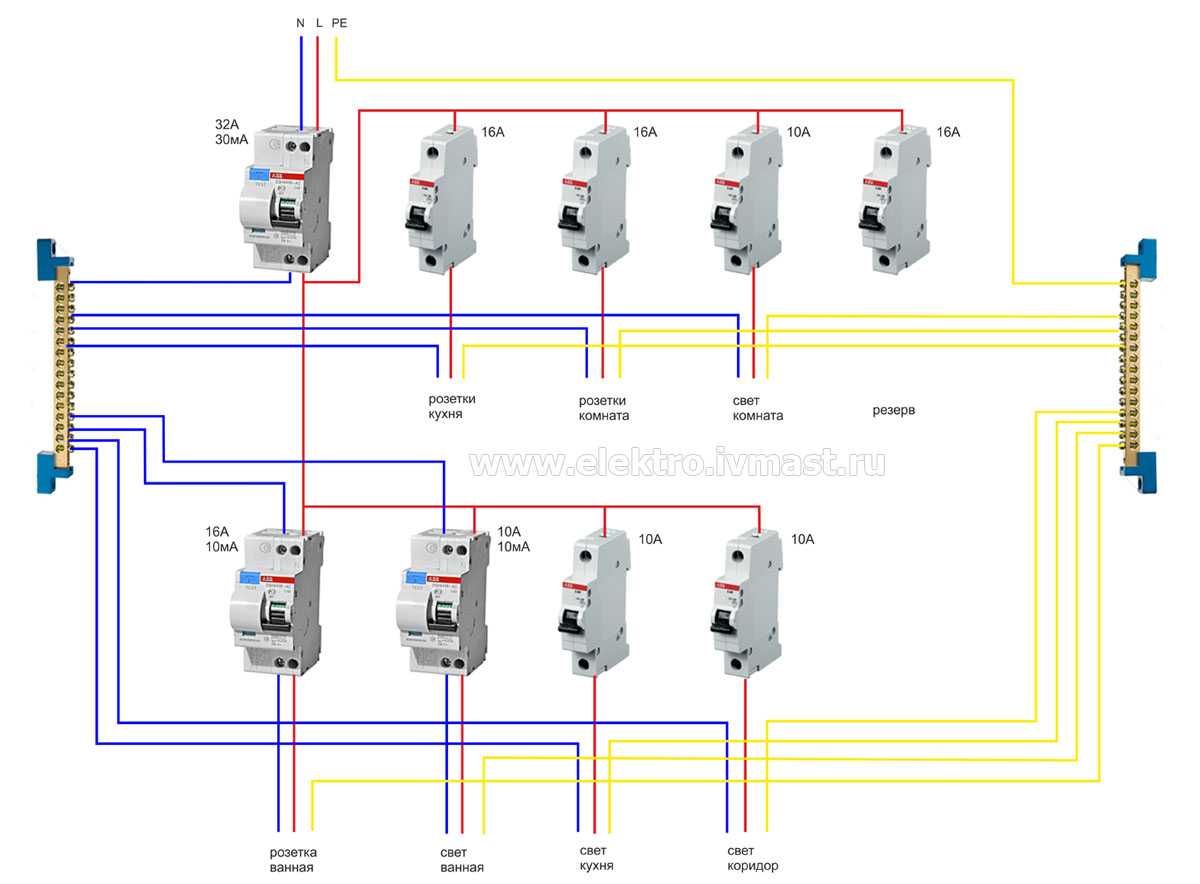

Установка и схемы подключения
Двухполюсный автомат ставится по плану электрификации. Корпус до монтажа проверяется на наличие повреждений с деформациями. Работа ручки отключения должна быть качественной. При установке учитывается соединение медного проводника с помощью наконечника, соединение кабеля из алюминия при помощи концевой детали. Также учитывается верхняя группа стационарных автоматических выключателей, проводниковая заделка изоляционными трубками и защитной лентой, расстояние узлов и расположение дополнительного короба.
Автомат ставится на часть дин-рейки. Защелочная скоба вынимается при помощи плоской отвертки и ставится на рейку с крепежом. При монтаже применяется обычная схема. До счетчика ставится вводный выключатель, после него монтируется аппарат двухполюсного типа, а сверху подключается ноль с фазой. Снизу отводятся жилы к цепи. Чтобы объединить несколько устройств вместе, используются проводные медные перемычки. Окончание зачищается при помощи острого предмета и обжимается при помощи кримпера.
Обратите внимание! Во время установки аппарата работа должна производиться двумя специалистами в защитных резиновых перчатках после получения разрешения из жилищно-коммунального хозяйства. Подключение же должно производиться на щиток без повреждений в месте крепления
Заключение
Автоматический выключатель трехполюсный является важной частью домашней электрической системы
Выбирая дорогие модели, следует принимать во внимание, что все остальное оборудование должно быть того же уровня: проводка, выключатели и розетки, распределительные коробки, осветительные приборы
Основные характеристики автоматов всегда есть на корпусе с лицевой стороны. Они подбираются с учетом сечения провода и величины подключаемой нагрузки.
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

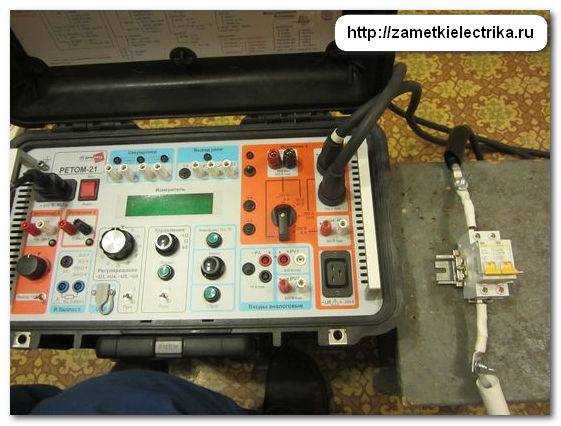

На зажимы первого полюса подключаем соединительные провода от испытательного устройства РЕТОМ-21 и включаем наш «объединенный» автомат.
Прогружать автомат будем 4-кратным током от номинального, т.е. током 64 (А). Напомню Вам, что согласно , тепловой расцепитель при этом токе должен сработать за время примерно от 1,7 до 18 (сек.).
Произошел щелчок и прогружаемый полюс фактически отключился. Это видно, как по току в цепи (ток равен нулю), так и по данным секундомера РЕТОМ-21. Кстати, измеренное время срабатывания теплового расцепителя составило 3,31 (сек.), что соответствует время-токовой характеристики.
Также состояние контакта прогружаемого полюса можно проверить с помощью мультиметра. Как видите, контакт автомата разомкнут.
Но самое интересное то, что при этом его рычажок управления остался включенным, тем самым не отключив соседний полюс! Ему элементарно не хватило механической силы.
Таким образом получается, что прогружаемый полюс отключился, а соседний — остался замкнутым (включенным).

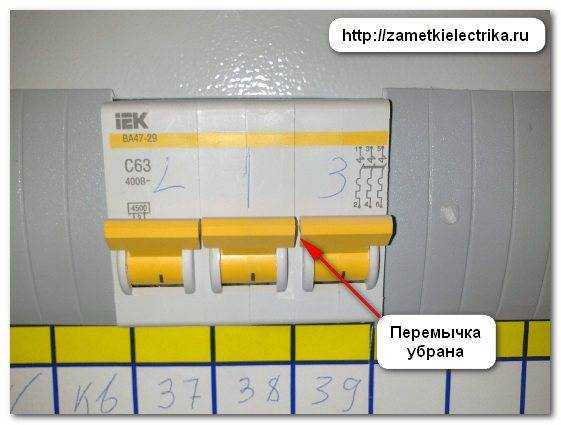

Да все просто. Помните, я показывал, что у двухполюсных и трехполюсных модульных автоматов имеется механическая связь в виде вилочек-толкателей между механизмами их расцепления. При срабатывании одного из расцепителей, эти вилочки приводят к срабатыванию и соседние полюсы.
А в нашем случае, при самостоятельном объединении двух однополюсных автоматов, этих вилочек-толкателей нет, поэтому возвратной пружине одного рычажка элементарно не хватает механической силы, чтобы отключить соседний рычажок.
Даже если у Вас где-то в запасе и имеются подобные вилочки-толкатели, то Вы все равно не сможете соединить автоматы, т.к. в корпусах однополюсных автоматов не предусмотрены отверстия для них (по крайней мере у IEK и Шнайдер Электрик их точно нет).
Эксперимент №2. Соединяем три однополюсных автомата

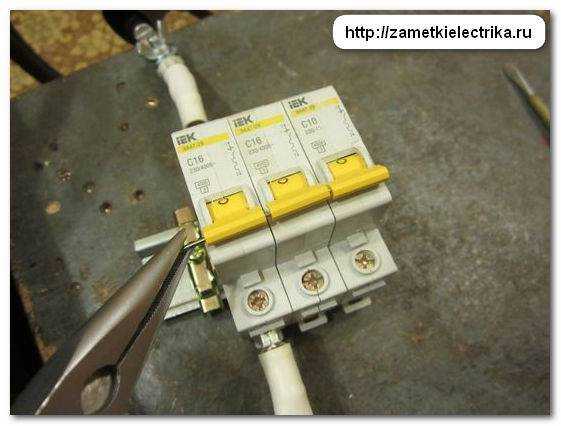

Берем три однополюсных автоматических выключателя ВА47-29.
Устанавливаем автоматы на DIN-рейку, для надежности стягиваем их между собой ограничителями для DIN-рейки и объединяем все три рычажка.
Аналогичным образом, проводим поочередно прогрузку всех полюсов. Более подробнее об этом смотрите в видео, которое размещено в конце статьи.
Вот например, при прогрузке среднего полюса он отключился за время 3,14 (сек.).
Механических сил его рычажка не хватило, чтобы отключить соседние полюса. Вот состояние контакта прогружаемого полюса.

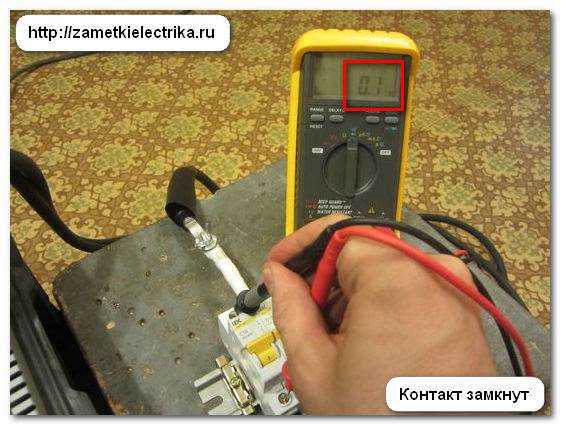

А вот состояние контактов соседних полюсов.
Объединять однополюсные автоматические выключатели в двухполюсные и трехполюсные запрещено. При возникновении короткого замыкания или перегруза в одном из полюсов, отключится только этот самый полюс автомата, а соседние останутся замкнутыми. И какой тогда смысл в таком соединении автоматов?
Представьте элементарную ситуацию. Ваш электродвигатель подключен через такой вот «объединенный» автомат напрямую без и защиты от обрыва фаз. Предположим, что в питающем кабеле произошло короткое замыкание фазы на землю. При этом автомат, установленный в этой фазе отключится, а соседние останутся в работе.
К чему же это приведет? Двигатель перейдет в двухфазный режим работы и в итоге может выйти из строя, в зависимости, конечно же, от нагрузки на его валу. От подобных ситуаций даже специально устанавливают устройства для контроля фаз, например .
Это только лишь один пример. На самом деле примеров можно привести множество, и с помощью таких вот «объединений» автоматов могут возникнуть ситуации с более серьезными и печальными последствиями.
Полную версию экспериментов смотрите в моем видео:
