Выбор нового выключателя – советы при покупке
В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор. Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование. Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.
Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство. Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.
Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.
Инструкция по замене выключателя света
Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.
Как снять старый выключатель?
Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:
- Снять клавишу и верхнюю крышку.
- Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
- Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
- Отключить напряжение в сети.
- Промаркировать фазу изоляционной лентой либо другим способом.
- Ослабить винты, удерживающие распорные лапки.
- Извлечь прибор из подрозетника.
Схема демонтажа старого выключателя
В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.
Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.
Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».
Проводим подготовку к подключению
Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:
- Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
- Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
- Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).
Схема и подключение с одной кнопкой
После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:
- Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
- Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
- Установить выключатель в подрозетник строго горизонтально без перекосов.
- Зафиксировать устройство раздвижными лапками, затянув винты.
- Проверить правильность работы осветительных приборов, включив автомат на электрощите.
- Если выключатель работает правильно, установить крышку и клавиши.
Схема и подключение с двумя кнопками
Алгоритм установки выключателя с двумя клавишами:
- Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
- Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
- Разместить выключатель в подрозетнике.
- Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
- Убедиться что устройство работает корректно, подав питание.
- Установить крышку и обе клавиши.
Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:
Нестандартная ситуация
Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.
Для этого потребуются дополнительный инструмент и расходные материалы, а именно:
- молоток;
- зубило;
- шпатель;
- двухжильный провод длиной 10–15 см;
- немного шпатлевки или гипса;
- изоляционная лента.
Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.
Наращивание кабеля выполняется в следующей последовательности:
- Определить, в каком направлении проложен кабель в стене.
- Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
- Отрезать кусачками участок поврежденного кабеля.
- Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
- Туго скрутить защищенные провода между собой.
- Плотно обмотать оголенные участки изоляционной лентой.
- Утопить соединенный кабель в канал.
- Замазать поврежденный участок гипсом или шпатлевкой.
После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.
Тонкости ремонта: как быстро и легко снять обои
Клеить новые обои поверх старых – безумие и пережиток прошлого. Чтобы не повторять ошибок своих предков, избавься от устаревшего покрытия стен и только после приступай к поклейке. Существует несколько удобных и простых способов, которые вполне реально осуществить собственноручно без посторонней помощи. В этом материале – топ полезных лайфхаков, вооружившись которыми ты запросто снимешь бумажные, виниловые и моющиеся обои своими руками.
Как быстро снять обои со стен: подготовка
Чтобы нанести штукатурку, фотообои или покрасить стены краской, необходимо обязательно избавиться от старых обоев. То же самое касается и любого другого покрытия. При нанесении одного слоя поверх другого могут образоваться пузыри, неровности, заломы и другие дефекты.
- Перед тем как снимать старые обои со стен, поищи упаковку предыдущего рулона: на этикетке очень часто написано, как и чем их демонтировать.
- Проблемы со снятием старых обоев могут возникнуть в том случае, если был выбран нестандартный вид клея или если верхний слой старых обоев покрыт водонепроницаемым виниловым покрытием. Но не волнуйся, и такие ситуации предусмотрены.
- Процесс демонтажа – не самый опрятный, поэтому лучше всего убрать мебель или накрыть её плёнкой.
Чтобы снятие прошло как можно более чисто и безопасно, проделай следующее:
- Вынеси или накрой мебель.
- Пол застели плёнкой или старыми газетами, чтобы не было скользко.
- Прикрой плинтус плёнкой и скотчем.
- Если снятие обоев будет осуществляться с помощью воды, лучше всего обесточить выключатели и розетки в помещении.
- Подготовь все инструменты заранее.
Необходимые инструменты для снятия обоев:
- два острых шпателя;
- ведро, вода и моющее средство для посуды;
- губки, валик и тряпки;
- пакеты для мусора;
- перчатки;
- стремянка для труднодоступных мест под потолком;
- нож, валик для перфорации;
- средства для снятия обоев: паровой утюг, лоскут ткани.
Способ 1
Подходит для старых обоев, которые держатся еле-еле и сами отходят в некоторых местах. Потяни за верхний край, а неподдающиеся части поддень шпателем или ножом, старайся снимать аккуратно, чтобы не раскрошить полотно на маленькие кусочки. Остатки старых обоев сними при помощи шпателя и губки, смоченной в тёплой мыльной воде.
Способ 2
Этот способ оставляет меньше пыли и загрязнений.
Смочи обои водой с моющим средством для посуды, подожди, чтобы полотно хорошенько пропиталось влагой
Важно, чтобы клей размягчился и начал отходить вместе с кусочками обоев. Снимать нужно через 20-30 минут после нанесения жидкости
Используй шпатель или нож, чтобы соскабливать размокшие куски обоев было легче. Для обоев с влагоотталкивающим покрытием используй перфорирующий валик. Снимай куски старых обоев особенно аккуратно возле розеток и выключателей. Для наибольшего эффекта в воду можно добавить хозяйственное мыло или 9% уксус
А для очень прочных водостойких обоев используй кондиционер для белья, разведённый в ведре воды. После окончания работы протри стены чистой тряпочкой.
Способ 3
Используй специальную жидкость для снятия обоев. Она подходит в том случае, если обои приклеены достаточно прочно и просто так не поддаются снятию. Такое средство абсолютно безвредно для стен и впитывается в покрытие гораздо быстрее и эффективнее обычных домашних средств.
Кроме того, такой способ значительно ускорит процесс и позволит сэкономить массу времени.
- Развели порошок или гель для снятия обоев количеством воды, указанным в инструкции.
- Нанеси раствор с помощью валика или губки на стены.
- Оставь впитываться на несколько минут или часов (точное время указывается на упаковке средства).
- Обои начнут сами отходить от стен, и ты сможешь снять остатки руками или воспользоваться шпателем для особо трудных участков.
- Водостойкие обои заранее надрежь ножом или специальным приспрсоблением.
- Такой метод подходит для бумажных, виниловых и других видов обоев.
Способ 4
Паровой способ – один из самых надёжных и чистых. Используй самый обыкновенный утюг или парогенератор. Пар и влага отлично растворяют клей, и старые обои отходят быстро и безболезненно.
- Обычный утюг нужно прикладывать к старым обоям через полотно хлопчатобумажной ткани.
- Сильно смочи старую простынь и приложи к стене.
- Проглаживай ткань при максимальной температуре.
- После того как старые обои начнут набухать и отходить, воспользуйся шпателем или ножом.
Как снять остатки старых обоев со стен быстро
Чтобы быстро удалить остатки старых обоев, используй тряпки, смоченные в воде, или влажную губку, а после пройдись по стене валиком.
Видео
Из инструмента нам понадобится лишь плоская отвертка, подойдет индикаторная.
Начинаем разбирать выключатель:
1. Первым делом отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте проведения работ!
2. Основной секрет, который нужно знать если вы хотите разобрать выключатель, это необходимость в первую очередь снять клавишу (или клавиши если их несколько) . Для этого попробуйте взяться сбоку за выступающие части клавиши и сжав, потянуть ее на себя. На изображениях ниже представлен этот способ снятия клавиши с выключателя Wessen серии Прима. В данном случае при нажатии выходят из пазов осевые направляющие клавиши, после чего она с легкостью снимается.
3. В случае если не удается взяться за клавишу с боков, попробуйте ухватится за любую выступающую часть и потянуть на себя , часто клавиша закреплена в механизме выключателя без фиксатора и ее достаточно просто вытянуть. Пример этого представлен на изображениях ниже – где с двухклавишного выключателя abb niessen olas мы, таким способом, поочередно снимаем клавиши.
4. Если у вас не получилось таким образом отсоединить, то необходимо, предельно аккуратно, поддеть клавишу прямой отверткой
Действуйте осторожно, чтоб не испортить внешний вид выключателя
5. После того как благополучно была снята клавиша, необходимо отсоединить рамку выключателя . Чаще всего встречается три варианта крепления рамки к механизму.
Первый тип мы видим у выключателей Wessen серии Прима, где рамка сплошная и прикреплена к механизму c помощью двух болтиков, которые необходимо открутить, чтоб ее снять.
Второй тип крепления рамки к механизму, мы можем видеть у выключателя ABB Niessen Olas. Здесь для фиксации используется специальный крепежный элемент, который для фиксации рамки устанавливается в пазы суппорта и легко вынимается при разборе. Для этого необходимо просто потянуть его на себя или вытащить поддев плоской отверткой.
Третий тип крепления можно наблюдать у модульных механизмов выключателей ABB Niessen Zenit, в этом случае на самой рамке имеются «лапки», фиксирующие рамку в суппорте выключателя. При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.
При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.
6. Когда рамка убрана, достаем механизм из , для этого откручиваем удерживающие винты, расположенные по бокам. Так же механизмы выключателей могут быть зафиксированы в монтажной коробке, с помощью собственного крепежа, распорного типа, в этом случае ослабляем отвечающие за это винты на механизме, на изображении ниже они отмечены.
7. Последний этап, это отсоединение проводов от механизма выключателя. В зависимости от типа крепления, будь то винтовые зажимы или пружинные клеммы, технология различается. В случае винтовых зажимов, ослабляем болты в клеммах и достаем провода.
А если у выключателя самозажимные клеммы, то необходимо нажать на соответствующие рычажки и вытянуть провода из клемм.
На этом все, выключатель разобран и отсоединен.
Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.
Как разобрать выключатель
Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.
Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.
Устройства различаются по конструкции, и способы разборки могут быть разными:
- Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
- Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
- Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

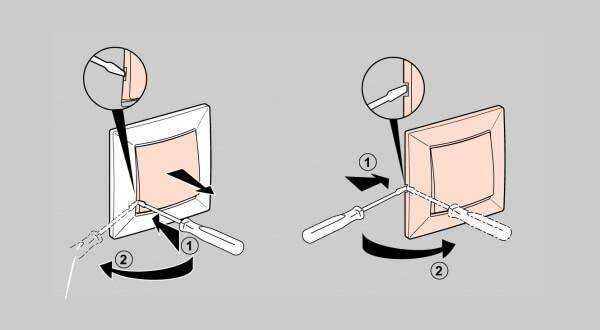

Снятие клавиш (а) и рамки (б) с выключателя своими руками
Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).
После станут доступными элементы крепления проводки и механизма выключателя.

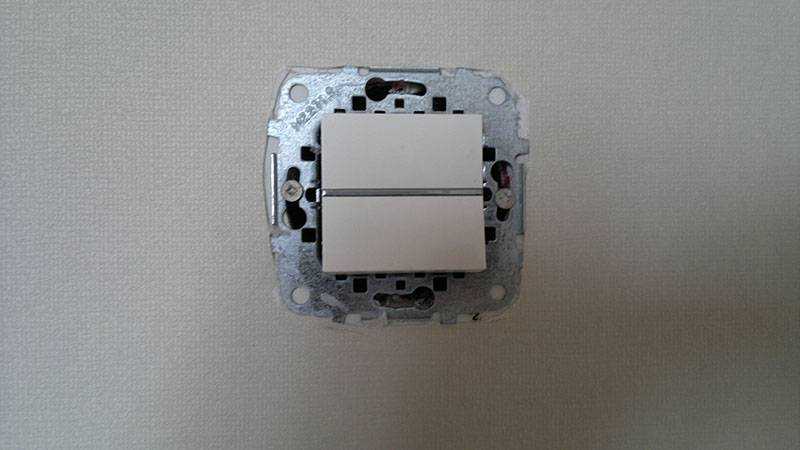

Механизм выключателя с элементами крепления проводов
Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.
Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.
Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.
Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.
Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены “L” и “1”, подключение делается к “L”. При их обозначении “1” и “2” фаза соединяется с контактом “1”.
Обозначение контакта L питающей фазы
В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:
- двухклавишный – “L”, “1”, “2” или “1”, “2”, “3”;
- трехклавишный – “L”, “1”, “2”, “3” или “1”, “2”, “3”, “4”.
Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.
Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении “включено” и снизу – в положении “выключено”.
После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.
Как выглядит разобранный выключатель
Снятие напряжения с рабочего места
Любые работы в квартире, связанные с электричеством, необходимо начинать с обесточивания рабочего участка. Если у вас есть отдельный автомат на каждое помещение, то отключите именно тот, от которого запитана данная комната, где будете снимать выключатель. В случае, когда на квартиру имеется один общий вводной автомат, отключите его и примите меры, чтобы никто не мог включить обратно. Будет хорошо, если он находится на входе в квартиру. А вот когда автомат расположен на общей площадке, лучше повесить плакат «Не включать!» либо поставить кого-то подежурить.

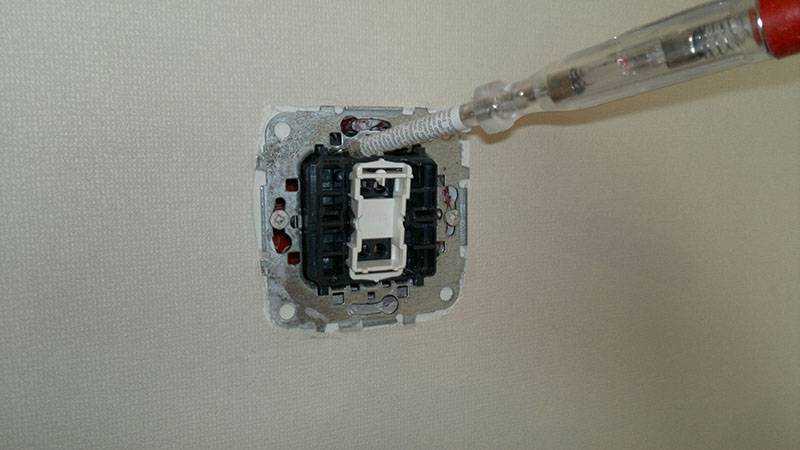

При помощи индикаторной отвёртки проверьте, что на рабочем месте действительно отсутствует напряжение. Как это сделать правильно? Сначала проверьте рабочее состояние индикаторной отвёртки на участке, который заведомо известно, что находится под напряжением, например, в распределительном щитке на площадке. При соприкосновении с фазным проводом, индикаторное окошко засветилось, значит, отвёртка исправна. Теперь вернитесь в комнату и проверьте отсутствие напряжения в распределительной коробке, прикасаясь к проводам питающей сети. Индикаторная отвёртка не светится, значит, всё в порядке, рабочий участок вы обезопасили и можете спокойно снимать выключатель со стены.
Особенности ремонта
Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.
Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.
Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.
Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика. Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу
Понадобятся такие инструменты:
Понадобятся такие инструменты:
Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:
- отвертка – плоская и крестообразная;
- отвертка — индикатор напряжения;
- переносной источник света.
С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.
Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.
С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.
После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства
Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.
Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.
Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.
Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.
Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.
В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.
Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

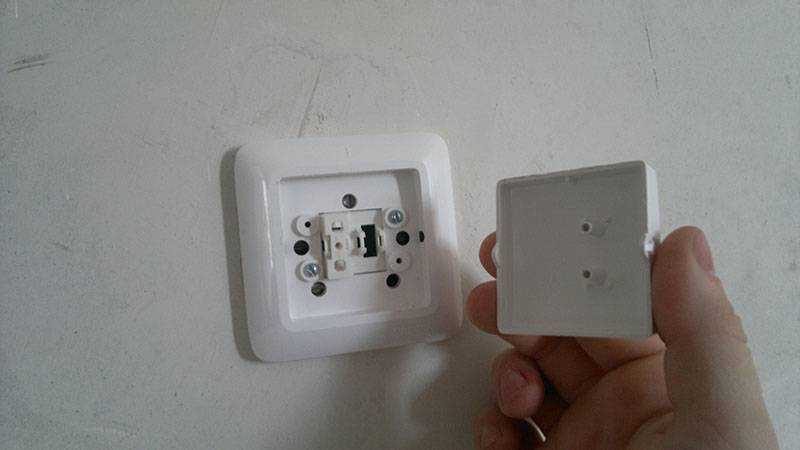

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.
Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.
Демонтаж выключателя
Первое, что необходимо сделать, приступая к работе с электропроводкой, это убедиться в том, что сеть обесточена. Отключить ее можно автоматом в распределительном щитке. Для проверки наличия напряжения, или его отсутствия, используется индикатор с неоновой лампой или тестер.
Выключатели скрытой проводки установлены в подрозетниках. Конструкция подрозетника допускает крепление механизма выключателя распорными ножками, или винтами. Первый способ позволяет регулировать выключатель по высоте и углу наклона, подгоняя его к поверхности стены. Второй способ надежнее, но подрозетники должны быть установлены идеально ровно, с учетом будущего декоративного покрытия.
Ослабив распорные ножки или открутив крепежные винты, аккуратно вынимаем выключатель из подрозетника, не прилагая усилия и не сгибая провод больше чем необходимо
На это стоит обратить особое внимание, в старых домах с алюминиевой электропроводкой. Алюминиевый провод в старой высохшей изоляции хрупок, и ломается после двух-трех перегибов
Достав выключатель из подрозетника, ослабляем клеммные винты, и отключаем его от провода.
Виды выключателей и принцип работы
По количеству коммутируемых цепочек и числу клавиш все существующие разновидности выключателей делятся на следующие виды:
- одноклавишные модели;
- двухклавишные образцы;
- трехклавишные приборы.
До сих пор используется еще одна разновидность старых устройств, у которых элемент, управляющий механизмом выключателя, больше похож на кнопку.
Кроме того, на отечественном рынке представлены редкие виды коммутирующих изделий поворотного типа. По способу управления они немного напоминают пакетный выключатель. Также встречаются недорогие китайские приборы, относящиеся к сенсорным чувствительным устройствам. Для управления ими не потребуется значительных усилий – достаточно поднести палец к контактной пластине.
Принцип работы выключателя обычного типа основан на замыкании подвижного и неподвижного контакта при переведении клавиши в верхнее положение и их размыкании при обратном действии. Таким же образом работает и так называемый «проходной» выключатель, отличающийся от обычного наличием дополнительных групп контактов, а также способом включения в осветительную сеть.
Одна и две клавиши – в чем отличие в установке такого выключателя?
Заменить выключатель с одной кнопкой несколько проще. На конце каждого провода удаляем изоляцию примерно по 5 мм, после чего подключаем контакт с обозначением L2 к черному проводу, а контакт L1 – на предварительно отмеченную фазу. Теперь аккуратно вставляем устройство в углубление стены, плотно его фиксируем и закручиваем болты.
Ключевая разница в аппарате с двумя кнопками заключается в том, что два провода необходимо подключить к клеммам L1 и L2, а на клемму L3 подключается сразу три провода фазы. В зависимости от количества клавиш, схема остается однотипной. Главное в таком случае – не напортачить с проводами. Проводка в современных домах выполняется в строгом соблюдении каждого провода его цвету. Но в частных или старых домах красный провод не всегда обозначает фазу, тогда как черные или синие провода не являются признаком нейтральной группы.
По количеству проводов легко определяем, какой выключатель необходимо использовать. На фото — одноклавишный вариант
В каждом подобном случае необходимо проверять все провода индикаторной отверткой. В противном случае можно неправильно подключить провода, что станет причиной выхода из строя нового, только что установленного оборудования.
После установки клавиш нам остается лишь подать ток в распределительном щитке, чтобы убедиться в работоспособности светового устройства. Иногда меняется режим работы выключателя, то есть включение выполняется нажатием вниз, а выключение, соответственно, нажатием на кнопку вверх. Ничего страшного нет, проблема решается путем замены проводов местами. После этого все будет работать четко и слаженно, без каких-либо проблем.
Основные виды выключателей света
Существуют два основных вида конструкции крепления на стену, которых принципиально отличаются:
- для скрытой проводки,
- для наружной проводки.
Для того чтобы не допустить ошибок:
- короткого замыкания,
- перегорания дорогостоящих осветительных приборов, энергосберегающих, светодиодных или люминесцентных ламп,
- сгоранию изоляции в распределительной коробке или стене,
- поражения электрическим током.
- Ознакомиться с основными правилами мер безопасности. Перед тем как снять выключатель, надо изучить конструкции их крепления и подключения. Изделия для наружной проводки крепятся обычными дюбелями и саморезами, через крепежные отверстия корпус прижимается к стене. Для моделей внутренней проводки технологии крепления сложнее. В конструкции корпуса предусмотрен механизм раздвижных планок, которые фиксируют корпус с двух противоположных сторон в заранее проделанном отверстии диаметром от 67-70 мм.
Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
- Независимо от типа переключателя света, с какой целью приходится его разбирать, в первую очередь на распределительном щите, отключается защитный автомат. Это делается в целях безопасности, чтобы исключить возможность поражения электрическим током работающих людей. Надо убедиться в правильности сделанных отключений, щелкните клавишами несколько раз, осветительные приборы не должны работать. На автомат защиты в распределительном щите по требованиям ПУЭ (Правила устройства электроустановок) надо повесить табличку «не включать работают люди». Желательно закрыть шкаф и держать ключи у себя, чтобы посторонние не имели доступа к переключениям. Выполнив эти мероприятия можно приступать к разборке самого выключателя.
Нюансы разборки выключателей популярных марок
Конструктивные особенности есть не только в разных видах выключателей, но и среди продукции разных производителей. Основные нюансы, которые необходимо учесть.
- Makel. Рамка выключателя фиксируется специальными упругими элементами, которые уходят вглубь. Чтобы добраться до них, нужно потянуть накладку на себя. Также стоит учесть, что винты находятся с внутренней стороны, поэтому доступ к ним будет только после вытаскивания механизма из подрозетника.
- Legrand. Этот производитель оснащает продукцию лепестками-фиксаторами, которые удерживают в подрозетнике. Эти фиксаторы перед демонтажом необходимо ослабить.
Подготовительные работы: не забудем о безопасности
Проще всего наклеивание обоев вокруг выключателя и розеток выполнять после частичного демонтажа электроприборов. Прежде чем начинать эту работу, обесточьте помещение, а затем:
- открутите винты и уберите защитную крышку розетки. Контактная группа в монтажном подрозетнике оставляется на месте
- аккуратно поддев отверткой или малой стамеской клавиши выключателя, снимите с него декоративную панель-рамку
- заизолируйте открытые винтовые зажимы с проводами малярным скотчем или надежно укройте их плотным полиэтиленом, заправив концы в техническое отверстие.
Приступать к работе по оклеиванию обоев без изоляции контактной группы категорически воспрещается во избежание электротравмы от удара током.
