Находим и устраняем замыкание электропроводки своими руками

Основные правила монтажа электрической проводки в квартирах и частных домах

Для того чтобы быстро определять неисправности в сетях электропроводки и ориентироваться в местах ее прокладки, рекомендуется ознакомиться с типовыми схемами и требованиями по монтажу.

Исходной точкой, откуда приходит электропитание и распределяется на группы в частных домах и квартирах являются вводные распределительные щиты (ВРУ). Основные элементы ВРУ:

• Вводной защитный автомат до узла учета (электросчетчик);
• Электросчетчик;
• Устройство защитного отключения (УЗО);
• Защитные автоматические выключатели на различные группы потребителей, освещение, розетки, отопительные электроприборы, и другую бытовую технику;
• Планка (шина) для крепления нулевых проводов «N»;
• Шина (планка) для крепления проводов заземления «РЕ».

От автоматов каждой группы через распределительные коробки разводятся провода, к розеткам, выключателям, осветительным приборам. Бытовая техника, потребляющая электроэнергию большой мощности, подключается отдельным проводом, через индивидуальный автомат.

Фото №1 пример подключения групповых автоматов в ВРУ

Чтобы в процессе ремонта было легче ориентироваться, автоматические выключатели в ВРУ обозначаются надписями:

• освещение;
• розетки;
• бойлер для нагрева воды;
• кондиционер;
• электрическая плитка (на кухне) и другие возможные потребители электроэнергии.

Не всегда приходится иметь дело в идеальных условиях, когда группы в ВРУ подписаны. В таких случаях надо ориентироваться из того, что защитные автоматы устанавливаются с учетом максимально возможной мощности электроприборов на данном участке цепи. Практика показывает в квартирах и частных домах на различных группах устанавливают автоматы с токами отключения:

• осветительная группа от 10 А до 16А;
• розетки 16 – 25 А;
• стиральная машина 25 А;
• электроплита 25А.

Толщина провода в группах на различных участках цепи может отличаться:

1. Розеточные цепи на основной магистрали между распределительными коробками укладываются проводами с сечением 4 кв./мм. От коробок до розетки прокладывается провод тоньше, с сечением 2,5 кв./мм.
2. В цепях освещения между распределительными коробками укладывают провода сечением 2,5 кв./мм. От коробки к выключателю и осветительному прибору используются провода 1 – 0,75 кв./мм.
3. На кондиционеры и электрические плиты прокладываются отдельные провода от ВРУ минуя распределительные коробки, сечением не менее 6 кв./мм.

Таблица №1. Характеристики кабелей часто применяемых для монтажа проводки ПУНП и ПУГНППо требованиям ПУЭ (Правила эксплуатации электроустановок) монтаж электроснабжения жилых объектов выполняется по трехпроводной схеме. Используются кабели с тремя медными проводами в двойной изоляции с разными цветами:

• синий или черный провод используется как нейтральный ноль «N»;
• красный или коричневый подключается к фазе;
• желто – зеленый подключается к заземлению.

Фото №2 Трехпроводный кабель с маркировкой проводов по цвету Все эти требования формируют определенные признаки, которые косвенно облегчают поиск неисправностей в электропроводке и обеспечивают безопасность работникам.

Алгоритм действий

Необходимо провести осмотр всех приборов, включенных в сеть

Если вырубило свет в квартире, первое, что нужно проверить – есть ли электроэнергия у соседей. При отсутствии электричества в одной квартире следует искать проблему. Для этого нужно обеспечить себя источником освещения – это может быть фонарик, свеча, спички.

Далее нужно аккуратно осмотреть приборы, включенные в сеть. Если электроприбор имеет запах гари или видны подгоревшие части, его надо аккуратно отключить от питания одной рукой, не касаясь оголенных частей проводов. Также должна отключаться вся мощная бытовая техника.

Существуют случаи, при которых самостоятельно решать проблему нельзя, требуется вызывать электрика:

• появление искр из розетки, щитка;
• запах сгоревшего пластика от проводки;
• получение сообщения о плановом отключении.

При срабатывании автомата в щитке, перед его включением необходимо провести визуальный осмотр

Погаснуть свет по первым двум причинам может из-за проблем с электропроводкой. Эту неполадку устранять обязан только профессионал, самостоятельно ремонтировать проводку запрещено. В последнем случае отключение плановое, и жильцы будут предупреждены о том, что будет отключаться освещение на определенный срок.

Когда в квартире пропадает свет, автоматы могут быть включены или выключены. Если какой-либо автомат отключен, сразу активировать его не рекомендуется. Нужно сначала внимательно осмотреть изоляцию – она должна быть без повреждений или потемнений. Все манипуляции должны проводиться одной рукой – вторая ни к чему не прикасается. Выбить пробки может из-за бытового прибора (например, из-за старого утюга). Тогда устройство нужно выключать из розетки. Только после этих действий разрешается включать автомат. Если выключился свет в квартире, но автоматы включены, нужно вызывать мастера.

Стоит посмотреть на счетчик электроэнергии. На новых устройствах будет включаться и выключаться красный светодиодный индикатор, на старых моделях слышно дребезжание. Если звука и мигания нет, электричество не поступает.

Это интересно: Обучение чтению электрических схем: с чего начать?

Какие бывают виды

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.

Короткое замыкание в электросети квартиры

Практически каждый человек сталкивался с коротким замыканием. Это очень опасная неисправность электросети. Если повреждения проводки или неисправные автоматические выключатели  лишают возможности пользоваться электроприборами, то короткое замыкание может привести к возгоранию или пожару.

Прежде чем разбираться в причинах короткого замыкания и способах его устранения, давайте поймем, как проявляется короткое замыкание.

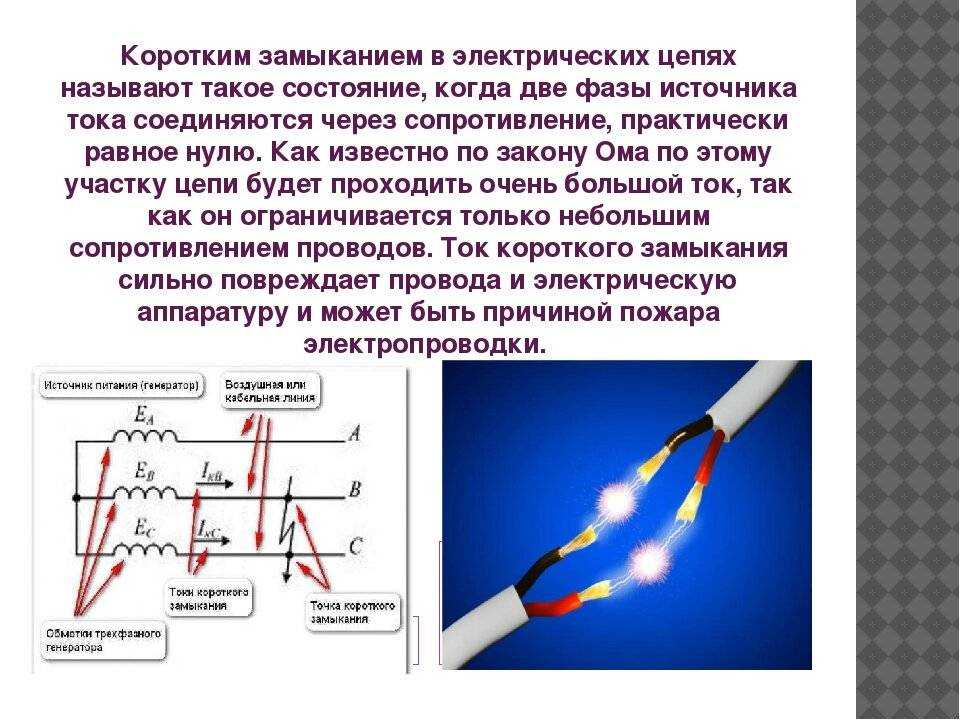

Что такое короткое замыкание в электросети

Напомню, что короткое замыкание это соприкосновение фазного и нулевого проводников или двух разно фазных проводников. Также короткое замыкание это прямое касание фазного провода токопроводящих корпусов, соединенных с землей.

В полностью смонтированной электропроводке квартиры, короткое замыкание проявляется в почти, моментальном отключении автомата защиты, той групповой цепи, где произошло короткое замыкание.

При попытке взвести автомат защиты в рабочее положение, происходит повторное отключение. Все диагноз верен – в сети короткое замыкание. Остается его найти и устранить.

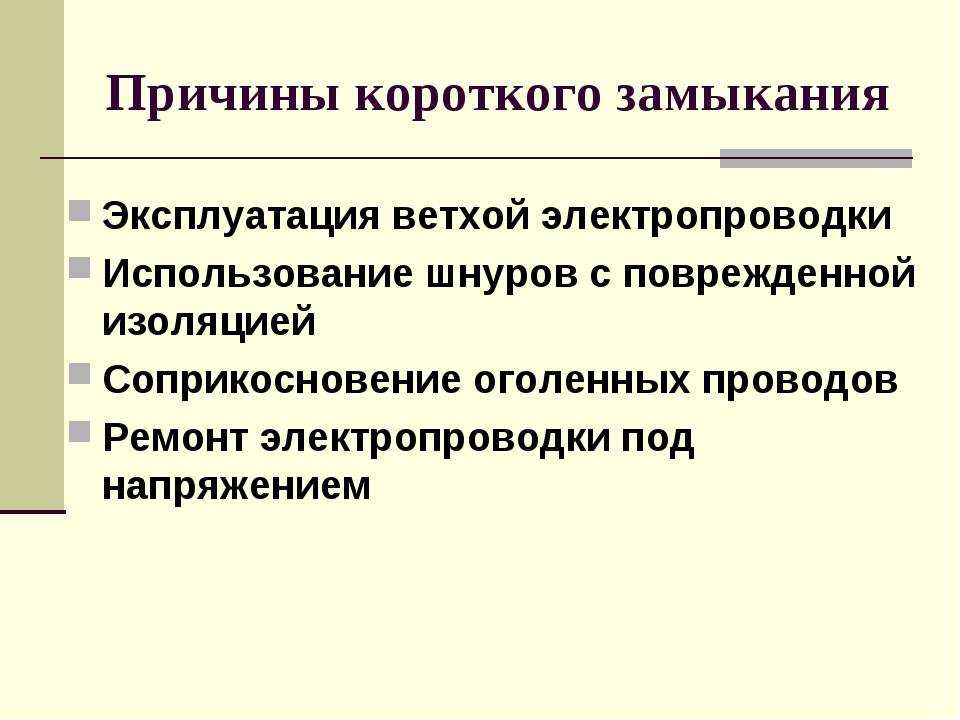

Причины короткого замыкания

В этой статье я не буду заниматься теорией КЗ. Как-никак, а статья из практического раздела «Ремонт электропроводки». Здесь только практика.

Выявим причины короткого замыкания:

Если электропроводка новая, то есть только что смонтированная, то короткое замыкание результат ошибочного монтажа. Скорее всего, перепутана одна из распаек.  Избежать этого поможет соблюдение единой цветности проводов при монтаже и использование кабеля одного производителя.

Причиной короткого замыкания, может стать неисправный электроприбор. Это короткое замыкание найти проще всего. Включаете поочереди бытовые приборы и смотрите, когда сработает автомат защиты.

«Обнаруживают» короткое замыкание лишь автоматы защиты с электромагнитными расцепителями. Устанавливайте автоматы защиты, которые имеют, как тепловые (перегрузка), так и электромагнитный расцепитель (короткое замыкание). Отмечу, что в продаже практически все автоматы двойной защиты.

Как найти причину короткого замыкания

Если произошло короткое замыкание, и вы визуально не видите его причину, например ничего, нигде не почернело и не сверкнуло, начинаем искать его причину.

  Электросхема квартиры

• Отключите все бытовые приборы из розеток и свет (выключатели «выкл.»);
• Взведите автоматический выключатель в рабочее положение;
• Если автомат не выбило, значит, причина короткого замыкания в неисправном приборе. По очереди включаете бытовые приборы, соблюдая аккуратность, и находите неисправный бытовой прибор;
• Если при попытке взвести автомат в рабочее положение, его сразу выбивает, то причина короткого замыкания в электропроводке.

Замыкание электропроводки

Ищем короткое замыкание электропроводки.

• Отключаете электропитание. Полностью.
• Берете измерительный прибор (например, мегомметр) или прозвонку (лампочку с батарейкой или что нибудь фирменное).

В рабочей электропроводке сопротивление между фазой и нулем, а также между фазой и проводом защиты должны быть соответствовать сопротивлению изоляции, не менее 0,5 мОм или лампочка прозвонки не должна гореть.

• Сначала ищите группу розеток, где произошло короткое замыкание. Для этого, вставляете щупы измерительного прибора в розетку (без напряжения!!!) и смотрите, где сопротивление будет близко к нулю (сопротивлению изоляции) или лампочка прозвонки горит.
• Нашли группу с коротким замыканием. Продолжаем.
• Разбираем розетки этой группы и разрываем шлейфы розеток группы. После разрыва шлейфа, остается прозвонить каждый участок электропроводки шлейфов и найти где тестер покажет сопротивление близкое к нулю.
• Этот участок цепи нужно поменять.
• Розетки собрать и взвести автомат в рабочее положение.

Эти приемы позволят устранить короткое замыкание в электросети.

Важно! При работе с электричеством соблюдайте технику безопасности электрика и работайте только с отключенным электропитанием. Ehto.ru

  Типовой проект электрики

  Типовой проект электрики

Похожие посты:

• Алюминиевая проводка: плюсы, минусы, мифы, что ждет впереди, Рубрика Ремонт электрики
• Почему греется проводка: выясняем причины и устраняем проблемы, Рубрика Ремонт электрики
• Перегрузка электросети, Рубрика Ремонт электрики
• Механическое повреждение проводов электропроводки, Рубрика Ремонт электрики
• Неисправность автоматического выключателя в щитке, Рубрика Ремонт электрики
• Почему греются контакты электрических соединений, Рубрика Ремонт электрики
• Модернизация проводки в квартире своими руками, Рубрика Ремонт электрики Электропроводка

Способы устранения и профилактика

Прежде избавляются от причин, вызвавших КЗ. Сгоревшую проводку меняют на новые провода. Пришедшие в негодность радиодетали и катушки заменяют аналогичными новыми комплектующими.

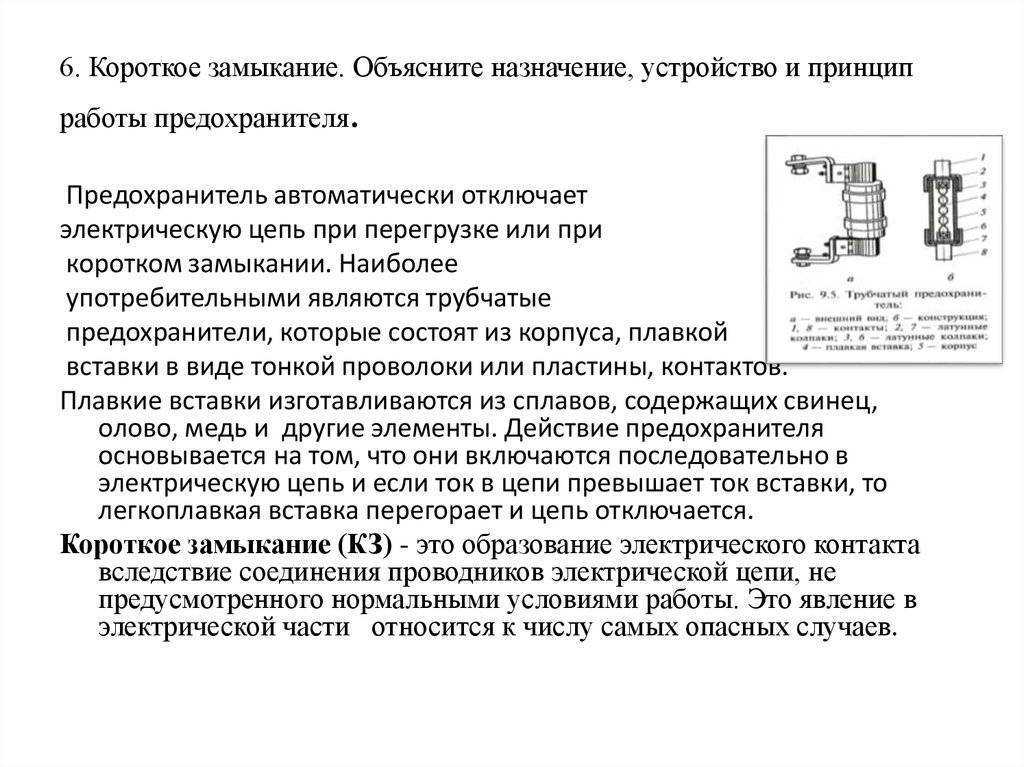

Профилактика короткого замыкания заключается в установке предохранительной автоматики, стабилизаторов напряжения, замене старого оборудования и изношенной проводки.

Блок предохранительных автоматов

Вовремя предпринятые меры, исключающие возникновение КЗ, сохранят дорогое оборудование, электронные приборы, бытовую технику. Надо помнить о том, что короткое замыкание может погубить не только имущество, но и жизни людей.

Причины возникновения КЗ

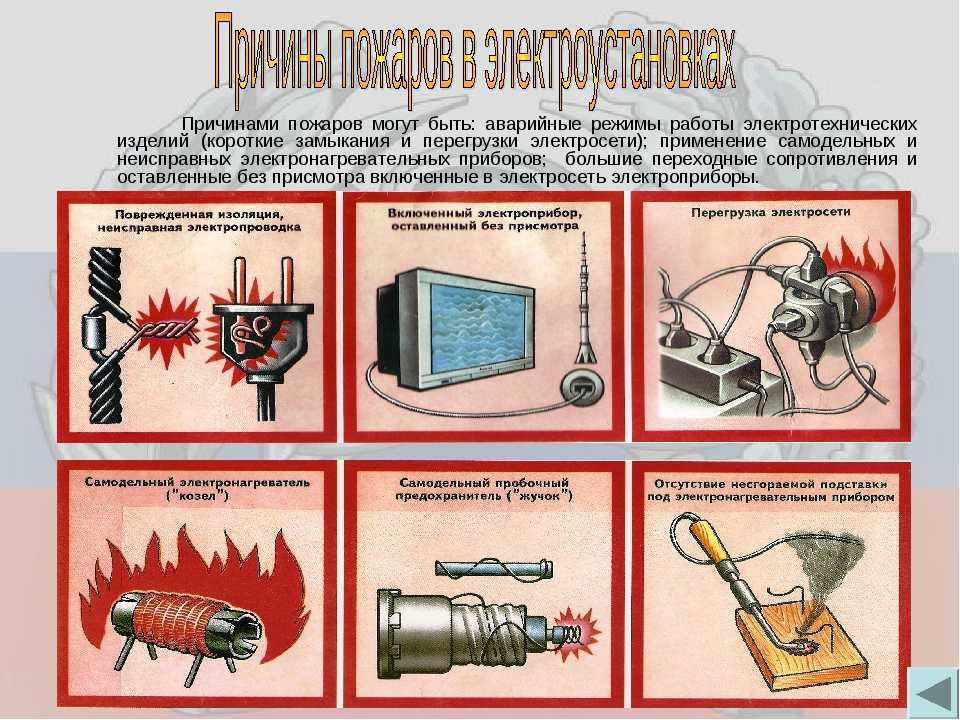

Причины возникновения таких аварийных ситуаций бывают самыми разнообразными.

Повреждение изоляционного слоя – наиболее распространённое явление во время ремонта или перепланировки. Например, попавший в изоляцию гвоздь, который вбили в стену.
Нарушение изоляции при попадании воды – например, от соседей. Более всего страдают соединения проводников, защищённые изоляционной лентой, при монтаже.
Старение кабелей, особенно в старых постройках. В то время провода не имели столь качественной изоляции, как сейчас. Со временем она начинает разрушаться, что приводит к КЗ.
Воздействие грызунов, которые любят пробовать электропроводку на вкус, рискуя своей жизнью. Такие явления имеют место в частных домах, подвалы которых облюбовывают мыши и крысы.
Слишком большая сетевая нагрузка для проводки, на которую токоведущие жилы не рассчитаны. Как следствие – перегрев и разрушение изоляции.
Вышедший из строя электроприбор, который при подключении к электросети создаёт короткое замыкание.

Почему в проводах и контактах короткое замыкание

Главный фактор КЗ – это пробой изоляции токопроводников. Нарушение целостности изоляционной оболочки проводов, пробивка сопротивлений контактов в электрической или электронной схеме – всё это вызывает короткое замыкание.

К основным причинам, вызывающим КЗ, относятся:

• скачок высокого напряжения;
• износ изоляции;
• механическое повреждение;
• проникновение посторонних предметов;
• удар молнии.

Скачок высокого напряжения

Колебания напряжения в централизованной электросети нередко наблюдаются в отдалённых районах сельской местности, бывают такие случаи и в городских условиях.

Во время скачка напряжения, намного превышающего допустимый норматив, резко повышается риск пробоя изоляции проводов или электросхемы. Создаётся ситуация, при которой коротит проводка, и может возникнуть кратковременный дуговой разряд.

Износ изоляции

Старая диэлектрическая оболочка проводов со временем пересыхает и может саморазрушиться. Не проводившаяся замена старых проводов на протяжении десятилетий нередко приводит к возникновению короткого замыкания.

Механическое повреждение

Внешнее механическое воздействие на электросеть приводит к повреждению изоляционного слоя проводников. Примером этому может послужить сверление стен со скрытой проводкой. Сверло, попавшее между проводами, становится причиной короткого замыкания.

Проникновение посторонних предметов

Пыль, мелкий мусор, попавшие внутрь корпуса через щели вентиляционной решётки электрического или электронного прибора, чаще всего провоцируют возникновение КЗ между элементами устройства. Виной замыкания иногда становятся насекомые и мелкие грызуны.

Удар молнии

Природный электрический разряд «привлекает» электромагнитное поле различного электрооборудования. Мощный магнитопровод может стать целью молнии.

Что такое КЗ и причины его возникновения

КЗ (короткое замыкание) – это контакт между проводами с разными потенциалами. В домашней проводке чаще всего возникает КЗ между фазным и нулевым проводом, а при трехфазной проводке возможно замыкание между фазами, а также между одной из фаз и нулевым проводником.

Поскольку сопротивление проводов электропроводки незначительное, то при КЗ резко увеличивается величина тока, вызывающая резкий нагрев проводников. Если не сработает автомат защиты, то нагрев может достичь критических величин и вызвать возгорание изоляции и легко воспламеняющихся материалов.

Основные причины возникновения КЗ в бытовой электропроводке:

• старение изоляции приводит к ее разрушению, особенно в местах пересечений и перегибов. На состояние изоляции оказывает разрушающее воздействие высокая влажность;
• механическое повреждение изоляции между проводами. Очень часто подобное повреждение возникает из-за вбивания обычного гвоздя прямо в скрытую в стене проводку. При проведении различных строительных работ рекомендуется определиться с расположением проводки в стене;
• проводка не рассчитана на реальную потребляемую мощность, поэтому в процессе эксплуатации проводка нагревается, а изоляционный слой плавится;
• в любом электрическом приборе может возникнуть неисправность, которая приведет к КЗ в сети;
• известны случаи возникновения короткого замыкания из-за крыс, перегрызающих кабель.

Причины возникновения замыкания электропроводки

Есть ряд причин по которым может возникнуть короткое замыкание. Ознакомьтесь с ними, чтобы обезопасить себя и по возможности предотвратить подобные неполадки.

Скачки напряжения

Если напряжение в сети превысило допустимые размеры, оно может пробить изоляцию проводника или электросхемы. В конечном итоге образуется утечка тока, которая создает кратковременный стабильный дуговой разряд.

Механическое воздействие на проводку

Перетирание проводов, снятие защитного слоя и другие механические воздействия ослабляют свойства электропроводки, которая однажды закоротит и загорится.

Из опыта мастеров. Частой причиной замыкания электропроводки в квартире становится ее повреждение во время сверления стен. Планируя ремонт, нужно заранее определить ее нахождение, чтобы не допустить такой ситуации.

Старая изоляция

У любой изоляции, которая используется в проводке, есть свой ресурс. С течением времени она изнашивается, разрушается из-за воздействия внешних факторов, что приводит к КЗ. В первую очередь страдают жилые фонды, где давно не производилась замена электрических проводов.

Попадание посторонних предметов

Мелкие насекомые, попавшие в систему электрических проводников, грызуны, пыль разного происхождения – все это также может вызвать «коротыш».

Неисправность бытовых приборов

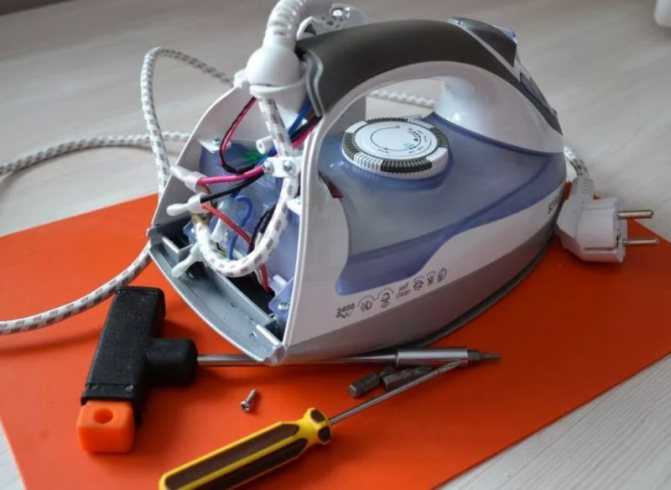

Обычные электробытовые помощники при выходе из строя могут выбить автомат при попытке включить их в сеть и стать причиной замыкания электропроводки.

Важно! Если прибор вызывает КЗ, не стоит пытаться подключить его повторно. Это может не только повредить проводку, но и стать угрозой для жизни

Перегрузка электроцепи

Бывает, что электропроводка не выдерживает, если в сеть одновременно подключено много мощных бытовых приборов. В этом случае происходит перегрев проводников, в результате чего разрушается изолирующее покрытие, которое приводит к КЗ.

Прямое соединение фазы и нуля

В таком случае сила тока и температура на токоведущих проводах повышается скачкообразно, из-за чего в месте соприкосновения возникает мини-взрыв. Ситуация может возникнуть из-за обычной невнимательности при монтаже либо аварии в результате стихийного бедствия.

Как предупредить короткое замыкание

Самый простой способ – это соблюдать рекомендации, прописанные в ПУЭ – практически всем записям в этой книге предшествует какая-либо авария либо как минимум нештатная ситуация. Ну а так как заучивать правила скорее всего никто не будет, то хотя бы надо руководствоваться здравым смыслом, который диктует следующее:

Если проводка старая, то настоятельно рекомендуется ее замена

Если по каким-либо причинам это невозможно, то, как минимум, надо осмотреть контакты розеток и оценить, требуется ли им дополнительная изоляция.
Если квартиру затопили соседи сверху, то, даже если ничего не замкнуло, это повод пересмотреть скрутки проводов в распределительных коробах – под воздействием влаги липкая сторона изоленты теряет свои свойства.
Нужна осторожность при вбивании гвоздей в стены – неудачно забитый гвоздь приносит с собой большое количество «головной боли» по замене перебитого провода.. Настоятельно рекомендуется при проведении капитального ремонта составить план электропроводки, а если в каком-либо месте есть скрутки проводов, то обязательно указывать её на схеме – это потенциальное «слабое звено»

Настоятельно рекомендуется при проведении капитального ремонта составить план электропроводки, а если в каком-либо месте есть скрутки проводов, то обязательно указывать её на схеме – это потенциальное «слабое звено».

Также можно просто сделать фото проводов до того, как они будут спрятаны в стену.

• В частном секторе обязательно надо применять дополнительные меры по защите проводки от крыс и мышей – есть достаточно большое количество найденных домашними электриками способов борьбы с грызунами – это могут быть металлические гофры, промазывание кабелей мастикой и прочие методы.
• Если в розетку приходилось включать мощный прибор, то потом стоит перепроверить, не подгорели ли контакты и состояние изоляции.

Пример поиска короткого замыкания специальным прибором — на видео:

Причины аварийных ситуаций с КЗ

Авария с коротким замыканием, возникающая в сети, сопровождается резким скачком силы тока. Этот рост обусловлен многократным снижением сопротивления проводников в точке КЗ. Подобные факторы вызывают подъем температуры до критических значений, что приводит к возгоранию изоляционного слоя и других легковоспламеняющихся материалов.

Аварийные ситуации с участием токов короткого замыкания чаще всего возникают по следующим причинам:

• Устаревшая проводка, используемая в сети. В течение длительной эксплуатации происходит износ изоляционного слоя. Это приводит к образованию разрывов в местах изгибов и последующему оголению проводов.
• Большое количество влаги, попадающее на проводку. Очень часто это случается по вине соседей, затопивших квартиру. Влага повреждает изоленту с липкой стороны, в результате чего изоляция на скрутках оказывается нарушенной.
• Механические повреждения изоляционного слоя проводов. Особенно часто это случается во время ремонта, при сверлении стен или забивания гвоздей в местах проложенных линий. Перед началом работ рекомендуется изучить схему электропроводки, а при ее отсутствии воспользоваться специальными приборами.
• Открытая проводка нередко повреждается грызунами. Чаще всего это происходит с незащищенными линиями.
• Работа сети в режиме длительных перегрузок, в результате чего слой изоляции нагревается и расплавляется.
• Электроприборы и оборудование, вышедшие из строя и ставшие причиной КЗ в цепи.

Все причины аварийной ситуации сводятся к соприкосновению друг с другом двух оголенных жил с разными полюсами. Этот процесс сопровождается различными негативными последствиями, которые ниже будут рассмотрены подробно.

Ремонт поврежденных участков электропроводки

Единственным верным решением устранения всех проблем является не просто ремонт поврежденного участка, а его полная замена. Ведь это уже слабое место, и в дальнейшем здесь могут возникнуть еще более серьезные проблемы.

Меняем проводку в подъезде

• Так, чтобы выполнить нормальный ремонт электропроводки в подъезде, вам следует выполнить новую штробу и уложить туда новый провод требуемого сечения. Это будет оптимальный вариант решения проблем.
• В качестве временного решения можно выполнить проводку открытым способом. Для этого новый провод укладываем в металлическую гофру, крепя ее на высоте не менее 2.2 м.
• А вот электромонтаж и ремонт электропроводки в квартире еще более прост. Если повреждение на проводе, питающем одну из розеток, то его можно просто выцепить в распредкоробке и оставить до лучших времен или до следующего ремонта.
• Если же розетка нужна, то так же следует выполнить прокладку нового кабеля любым удобным для вас способом.
• А вот если у вас повреждение на питающем кабеле одной из групп, то кроме монтажа нового провода мы можем предложить еще один вариант. Если ваши группы имеют достаточный запас сечения провода, то можно объединить две группы в одну. Это потребует более взвешенного подхода к подключаемым электроприборам в данных группах, но как временное решение имеет право на существование.

Методики обнаружения короткого замыкания

Если автоматический выключатель сработал, то самого худшего удалось избежать. Затем возникает вопрос, как найти короткое замыкание в проводке квартиры. Не следует паниковать. Есть шанс, что обнаружить неисправность удастся самому без вызова специалиста. Поиск короткого замыкания в квартире делится на четыре простых шага:

1. Визуальный осмотр.
2. Метод исключения.
3. Обнаружение по звуку и запаху.
4. Применение специальных измерительных приборов.

Визуальный осмотр

Не факт, что точка КЗ находится в стене. Обычно неисправность лежит на поверхности. Ее возможно заметить невооруженным глазом и оперативно устранить.

Необходимо осмотреть удлинители. Особенно в местах, где кабель изгибается и подключена штепсельная вилка. Часто один провод отрывается от положенного места и болтается в воздухе. Ничем не закрепленный фазный контакт способен коснуться нулевого, и привести к замыканию. Далее — розетки. Провода могут так же отвалиться и попасть в неположенное место.

Визуальный осмотр электропроводки в частном доме

Метод исключения

Если простой осмотр не помог, придется перейти к методу исключения. Главное — понять, из-за чего происходит срабатывание автомата. Следует вспомнить, при каких обстоятельствах произошло короткое замыкание. Если конфуз случился в момент, когда включали утюг в розетку, то проблема в нем. Если нет, следует поочередно отключать бытовые приборы, пока срабатывание автоматического выключателя не прекратится.

Если абсолютно все приборы отключены от сети и везде выключен свет, то придется перейти к следующему этапу

Важно не забыть проверить устройства, которые всегда подключены к розетке (холодильники, телевизоры)

Дополнительная информация. Вы никогда не найдете короткое замыкание, которого нет. Старые автоматические выключатели подвержены ложным срабатываниям. То есть, в проводке нет КЗ, а автомат живет своей жизнью и отключает квартиру без ведомых на то причин. Перед поиском замыкания не помешает убедиться в адекватности работы устройств защиты, узнать наверняка, почему срабатывает автоматический выключатель.

Обнаружение по звуку и запаху

В момент короткого замыкания высвобождается много энергии. Она не уходит бесследно. Часто на проблемном участке греются провода, плавится изоляции, образуется дым и пахнет гарью. Если замыкание неустойчивое, то при подаче напряжения в точке КЗ будет происходить яркая вспышка с искрами и хлопок. Ее интенсивность такова, что не заметить это явление практически невозможно даже в скрытой проводке.

Этот и предыдущий способы требуют периодического повторного включения напряжения. Оно, в свою очередь, снова приведет к замыканию. Проводить такие эксперименты желательно минимальное количество раз и хотя бы с какими-то знаниями и опытом подобных работ. Если есть возможность, то разумнее вызвать профессионального электрика. Он, скорее всего, придет с мультиметром или мегомметром.

Применение специальных измерительных приборов

Метод требует электротехнического образования. Точка замыкания ищется с помощью измерительных приборов:

• мультиметра;
• мегомметра;
• индикаторной отвертки;

Проверка электропроводки с помощью мультиметра

Эти устройства позволяют прозвонить электрическую сеть квартиры и определить, на каком именно участке имеется точка с ненормально низким сопротивлением между фазным и нулевым (заземляющим) проводником. Наиболее эффективным для поиска КЗ является мегомметр. Но гораздо безопаснее применять мультиметр в режиме диодной прозвонки. Если на его выводы подключен участок проводки с коротким замыканием, то прибор пищит.

Это интересно: Напряжение в сети 100-140 Вольт: что делать?
