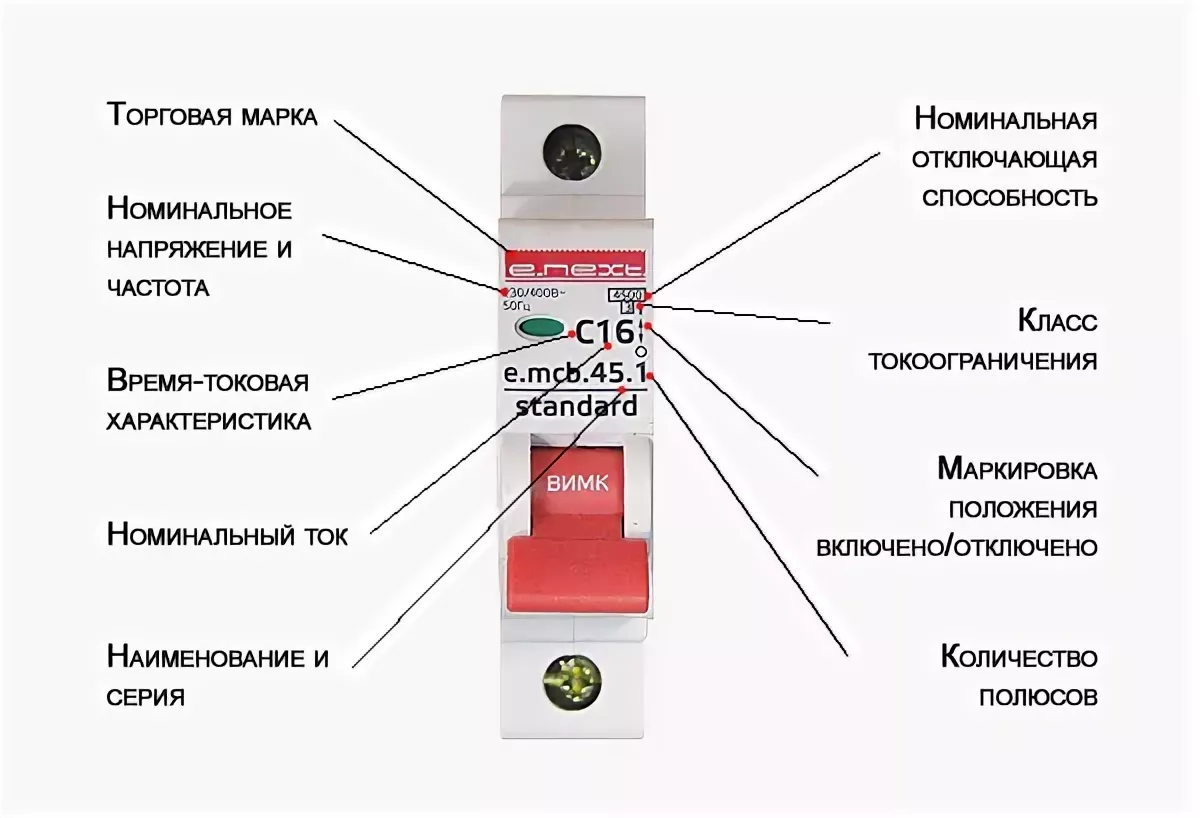

Надписи на автоматических выключателях

Как ошибочно выбирают автоматы

На практике обычно выбирают автомат, особенно не задумываясь. Многие отталкиваются от необходимой нагрузки, а именно стараются поставить такой автомат, чтобы он попросту не отключался при большой нагрузке. Так, например, если требуется 5 кВт, то ставят автомат на 25А, если есть 3кВт нагрузка — автомат 16 ампер и так далее. Но этот подход совершенно не обдуман, поскльку приведет только к поломке оборудования или еще хуже — к возгоранию электропроводки либо даже пожару.

Автоматический выключатель для того и изобретен, чтобы защищать от перегрузки. Это коммутационный аппарат для защиты, а не украшение электрического щитка.

УЗО и дополнительные приспособления

Не стоит рассматривать автомат отдельно от других компонентов электрощита. Покупая устройство, нужно понимать, что оно будет монтироваться вместе с УЗО. Применять УЗО лучше одного производителя с автоматом и из одной серии. При этом можно быть точно уверенным в наилучшем их взаимодействии.

УЗО отечественных производителей уступают по качеству зарубежным. Часто не имеют в серии электромеханических УЗО, но имеют меньшее разнообразие в характеристиках.

Чтобы определить, какой именно автомат следует устанавливать, необходимо учитывать множество разных параметров. Автомат С16 – один из наиболее часто используемых в быту. Мощность позволит защитить оборудование, небольшое число стандартных приборов.

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего

В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.

Компания производитель. Купить автоматический выключатель. Цена автомата c63

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности.  Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Особенности комплектации

Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.

Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.

Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.

Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.

Автомат C63 – цена

Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C63, даже одного производителя, могут значительно различаться.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn   Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат  разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры   Читать далее…

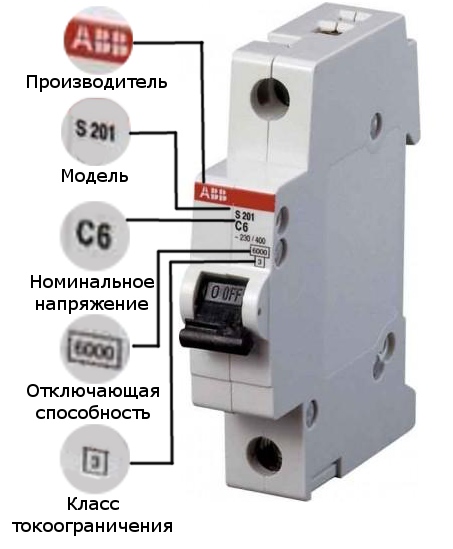

Характеристики автоматических выключателей – обозначения на корпусе

 Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.

Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата   Читать далее…

Ваш Удобный дом

Предельная Icu и рабочая Ics отключающая способность

Значения номинальной наибольшей отключающей способности Icn равны 3000, 4500, 6000 и 10000 А (п.5.3.4), и в то же время равны значениям предельной наибольшей отключающей способности Icu (п.5.2.4).

Ток Icu для автомата – крайний, предельный (Ultimate), но производитель гарантирует, что автомат безопасно отключит аварийную цепь, пусть даже ценой собственной жизни.

Значения номинальной рабочей отключающей способности Ics рассчитываются, исходя из номинальной наибольшей отключающей способности Icn:

Ics = % Icn

Рабочая и номинальная отключающие способности. Соотношения при разных значениях

Слово “рабочая” (Servise) говорит о том, что автомат можно после данного тока КЗ включить (естественно, после устранения причин КЗ), и он продолжит работать с теми же параметрами. Ток Ics автомат может выдержать три раза за весь период эксплуатации (но это не точно), далее он подлежит замене. Подробнее можно почитать в ГОСТе.

Параметры Icu и Ics в бытовом применении не используются, и в первом приближении (Icn ≤ 6 кА) можно сказать, что Icn =Icu = Ics, а для бытовых электрощитков вполне достаточно применения АВ с отключающей способностью 4,5 кА.

Однако, если говорить о вводных автоматах, по ГОСТ 32397-2013 при токах до 63 А номинальная наибольшая отключающая способность должна быть не менее 6 кА, а при токах до 125 А – не менее 10 кА.

Подробнее о силовых автоматах в литом корпусе, для которых эти параметры имеют значение, я пишу в другой статье.

Выбираем автомат правильно

Как же понять, автомат 16 ампер сколько киловатт выдерживает на практике?

Наиболее распространенный правильный способ выбора автоматического выключателя таков:

• определить сечение провода
• по правилам устройства электроустановок найти ток, который допустим для такого сечения провода
• выбрать подходящий по этим параметрам автомат

Например, имеется медный провод сечением 1,5 кв.мм. Ток для него допустим максимум 18-19 ампер. Соответственно, согласно правилам, выбирать нужно подходящий автомат, но со смещением в меньшую сторону по таблице. И это получается 16 ампер. То есть можно ставить автомат 16 ампер.

Если же провод медный, а его сечение 2,5 кв.мм., то допустим только ток до 26-27 ампер. Поэтому максимально можно применить автомат на 25 ампер. Хотя из соображений надежности лучше установить автомат на 20 ампер.

Таким образом рассчитываются параметры необходимого автомата для остальных сечений проводов.

Компании производители и марки

Автомат однополюсной ABB 1P C25

Прежде чем выбрать и купить автоматический выключатель C25, следует ознакомиться с представляющими их фирмами и ценой. Известные производители приборов:

• Шведско-швейцарская компания ABB, по праву считающаяся лидером на рынке электротехнической продукции данного класса.
• Автоматические выключатели от Legrand (Франция) не уступают по качеству предыдущей марке, стоимости примерно сравнимы по величине.
• Изделия еще одной французской фирмы (Schneider Electric) хорошо знакомы отечественному потребителю, прекрасно отзывающемуся об этом товаре.

Цена автомата С25 на отечественном рынке колеблется от 100 р. до 100 тыс.р. в зависимости от количества полюсов, фирмы и марки.

Схема подключения

Схема подключения без заземления Согласно ПУЭ, питающий проводник подключается к неподвижному микроконтакту. Это означает подключение сверху (могут быть и исключения). Нужно смотреть схему подключения, расположенную на корпусе устройства. Обозначения следующие:

• символ 1 на схеме показывает, куда подключается вход первого фазного проводника;
• 2 — показывает выход первого фазного проводника;
• 3 – вход;
• 4 – выход у двухполюсного аппарата;
• 5 – вход;
• 6 – выход у трехполюсного;
• 7 – вход;
• 8 – выход у четырехполюсного.

Если кроме цифр на схеме и контактах есть обозначение буквы N, здесь подключается нулевой проводник. Когда такого символа нет, ноль подключается на клеммы, обозначенные максимальными цифрами. Если фазные проводники подключаются сверху, то и ноль тоже. Если фазные проводники подключаются снизу, нулевой, соответственно, тоже снизу.

Назначение автоматических выключателей

Для того чтобы предотвратить такую ситуацию, и существуют выключатели автоматические. Наиболее распространенные и хорошо зарекомендовавшие себя — это выключатели фирмы АВВ. Внутри помещений обычно ставят автомат 16 ампер. Такие выключатели производятся в виде модулей, за счет чего их можно свободно монтировать в необходимом количестве и в нужном месте.

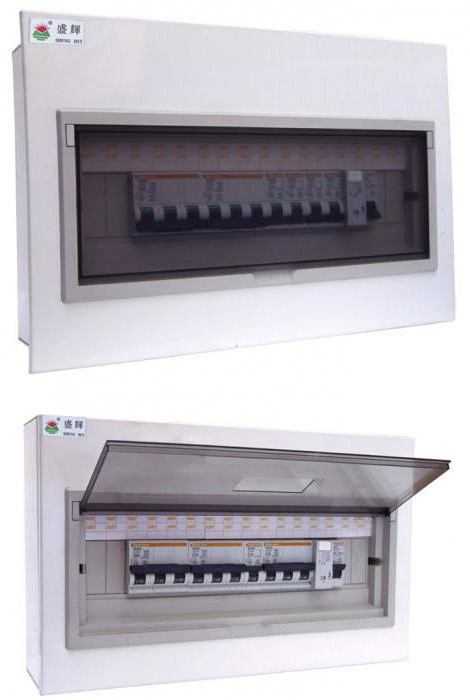

Лучше всего использовать специальные DIN-рейки, предназначенные для крепления на них выключателей. Любой человек, даже не слишком разбирающийся в электрике, сможет осуществить монтаж таких выключателей. Единственное, что нужно, это правильно подобрать номинал используемого прибора.

Помимо прочего, автоматические выключатели можно при необходимости дополнить различными датчиками дистанционного отключения, индикаторами срабатывания и пр., что в итоге сделает использование электроустановки более комфортным и долговечным.

Когда неожиданно в доме или квартире выключается электричество, то начинают искать причину. А она часто кроется в превышении допустимой нагрузки на сеть. Другими словами, в розетки включено намного больше электроприборов, чем было рассчитано при строительстве, либо чем было выделено на конкретного потребителя.

Так как же определить, какую нагрузку выдержит автомат на входе в дом или квартиру, либо на отдельно взятой группе потребления? Есть несколько несложных правил, и если следовать им, проблем с отключением электричества не должно возникнуть

И неважно, какой используется автомат, — 16 ампер или 25 и т.д

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

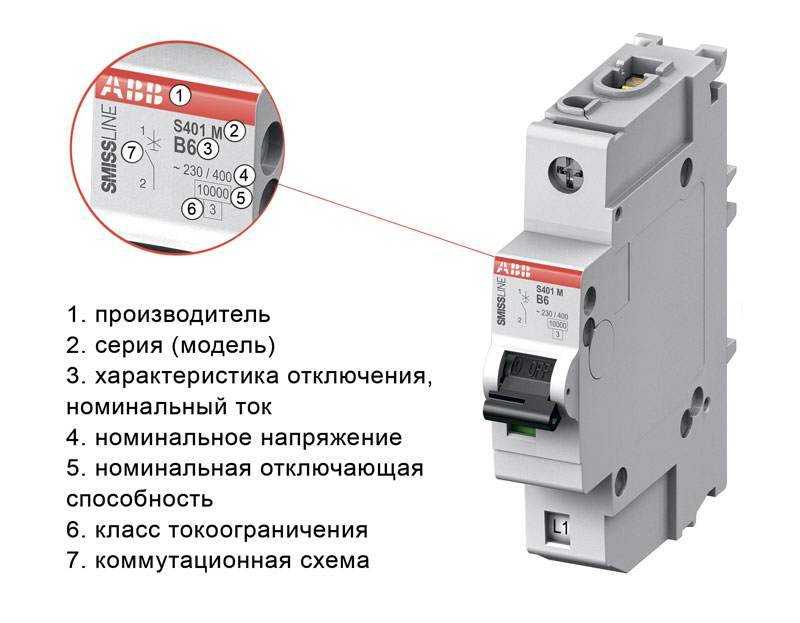

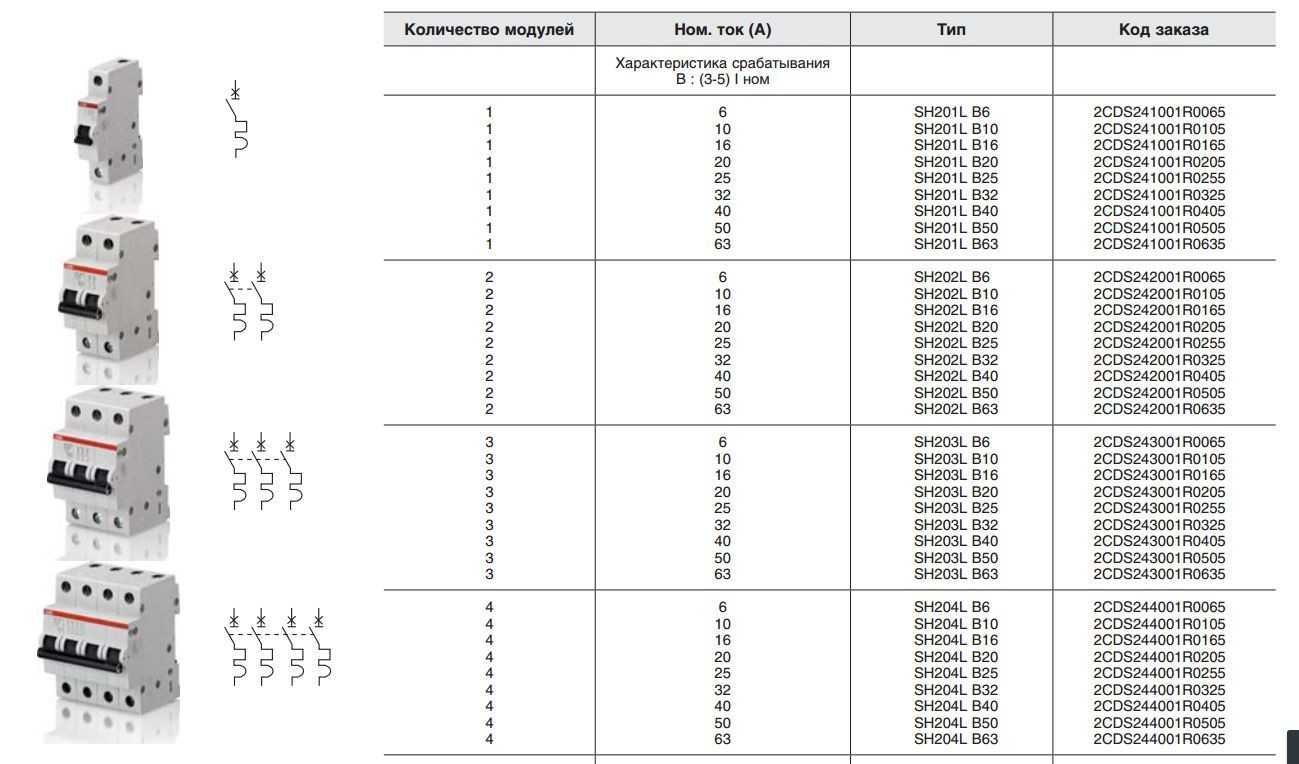

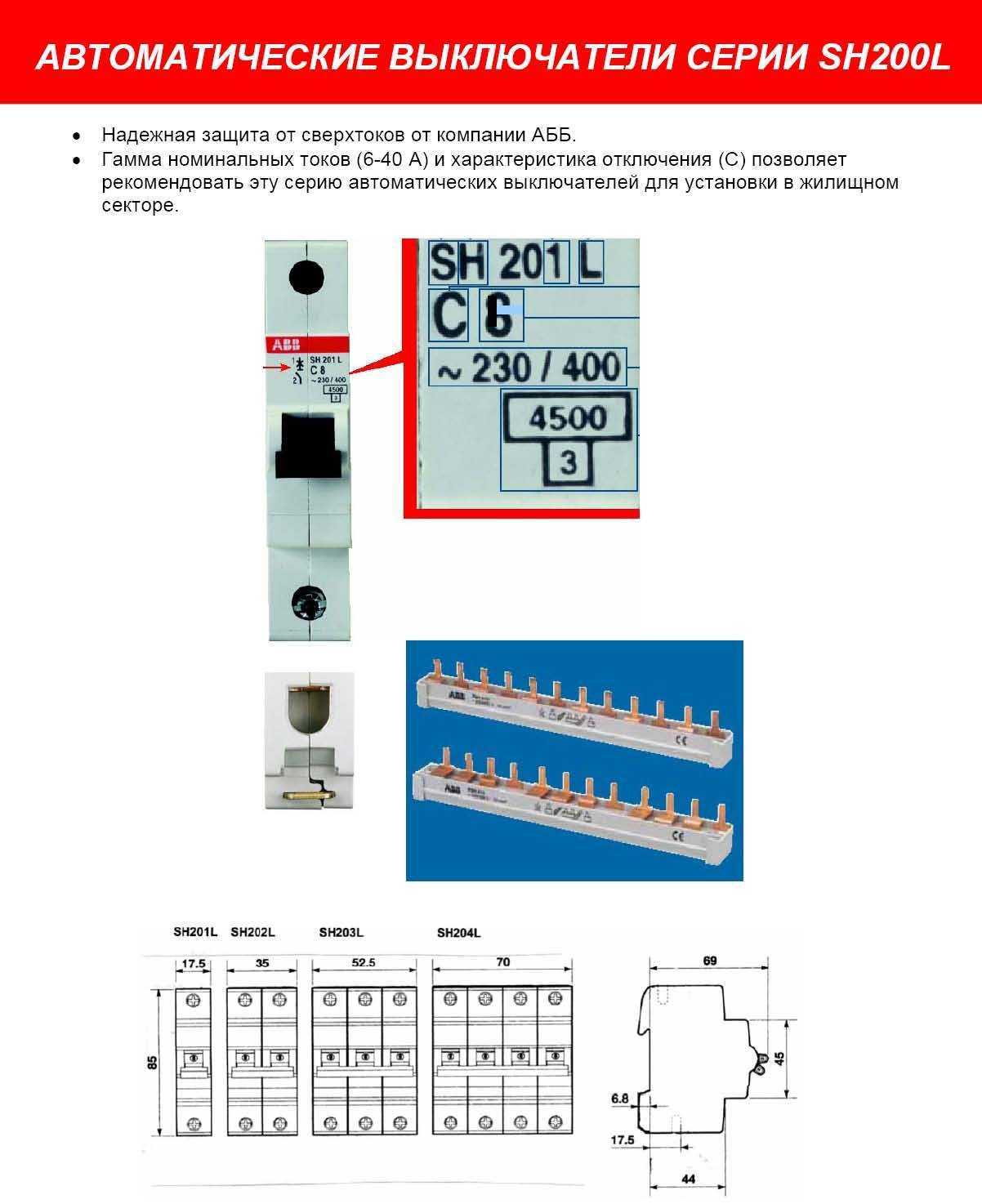

Автоматы ABB. Устройство Однополюсные автоматы ABB 1Р занимают 1 модуль в щитке и обозначаются S201, двухполюсные автоматы ABB 2P 2 модуля S202 , трехполюсные автоматы ABB 3P 3 модуля S203 и четрыхполюсные 4Р 4 модуля S204. Спрашивайте, я на связи!

Схема и типы защит

Еще на корпусе рисуется условная схема, где нарисованы типы защит, установленные в автомате.

Полукруг — электромагнитный расцепитель. Прямоугольничек — тепловой.

Как это не странно, но есть автоматические выключатели без теплового расцепителя. Они служат для защиты электродвигателей с тепловыми реле. Их применяют в системах дымоудаления и подключают к ним кабели, способные выдерживать значительный перегрев.

Это особое требование пожаробезопасности для обеспечения длительной работоспособности устройств, при высоких окружающих температурах. Будь «теплушка» в таких выключателях, они бы срабатывали раньше времени, ухудшая сценарий развития пожара.

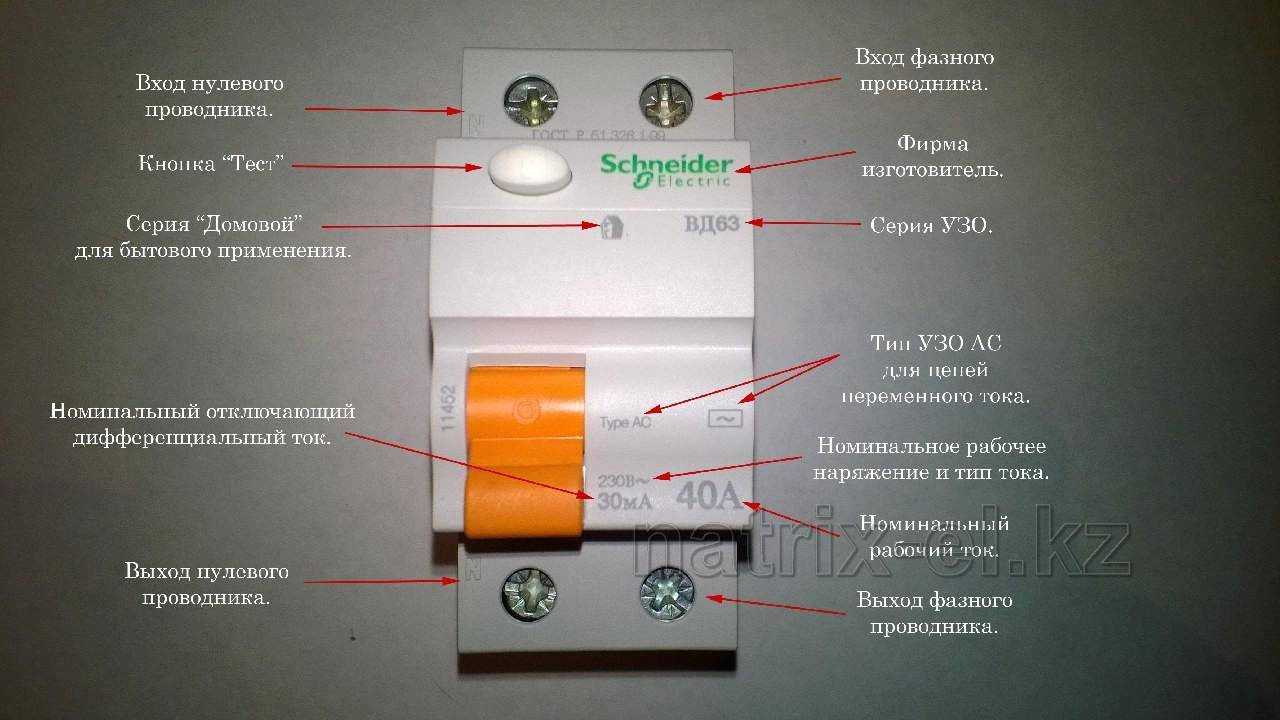

Дополнительную маркировку, относящуюся к устройствам дифференциальной защиты или отдельным видам реле, ищите по специализированным каталогам. Всю информацию по маркировке модульных пускателей и контакторов, читайте в статье ниже.

Как видите, даже на нескольких квадратных сантиметрах можно разместить огромное количество полезных данных, на основании которых и следует делать грамотный выбор электрооборудования.

https://youtube.com/watch?v=S7D28YYkglc%3F

Класс токоограничения

Движемся дальше. Электромагнитный расцепитель, хоть и называется мгновенным, но тоже имеет определенное время срабатывания, которое отражает такой параметр, как класс ограничения. Он обозначается одной цифрой и у многих моделей эту цифру можно найти на корпусе аппарата. В основном сейчас выпускаются автоматы с классом токоограничения 3 — это значит, что со времени достижения током значения срабатывания до полного разрыва цепи пройдет время не более чем 1/3 полупериода. При стандартной у нас частоте 50 Герц это получается около 3,3 миллисекунд. Класс 2 соответствует значению 1/2 (порядка 5 мс). По некоторым источникам, отсутствие маркировки этого параметра равносильно классу 1. Самый высокий класс, который мне попадался — это 4-й у автоматов OptiDin производства КЭАЗ.

Разновидности защитных устройств

Существует несколько видов АВ, которые подключаются в сеть с целью контроля состояния проводки и, в случае необходимости, прекращения подачи тока. Они могут быть следующими:

• Мини-модели (маленьких габаритов).
• Воздушные (открытого типа).
• Устройства защитного отключения (сокращенное наименование — УЗО).
• Закрытые (элементы устройств размещены в литом корпусе).
• Дифференциальные (автоматические выключатели, совмещенные с УЗО).

Мини-модели

Эти аппараты предназначены для работы в цепях, нагрузка в которых невысока. Функцией дополнительной регулировки они обычно не обладают. В этом ряду представлены устройства, которые могут выдерживать ток осечки величиной 4,5 – 15А. Для заводскихх мощностей они не подходят, поскольку сила тока на предприятиях значительно выше их номинала. Поэтому подключают их, как правило, в бытовую проводку.

Большой популярностью пользуются автоматы, входящие в производственную линейку французской фирмы Schneider Electric. Номиналы АВ, выпускаемых этой компанией, могут составлять 2 – 125А, поэтому можно выбрать пакетник для домашних линий различной мощности.

Воздушные (открытые) устройства

Если суммарная мощность приборов, подключенных в сеть, велика, и номиналы автоматов, о которых говорилось выше, недостаточны, следует выбирать воздушные защитные устройства. Номинальный ток отсечки пакетников открытого типа на порядок превышает аналогичный показатель мини-моделей. Чаще всего они бывают трехполюсными, но в последнее время многие компании наладили производство четырехполюсных автоматов.

Защитные устройства открытого типа следует устанавливать в распределительных шкафах, оснащенных изнутри специальными DIN-рейками.

Если класс защиты шкафа – от IP55, то его можно размещать вне здания. Корпус этого оборудования сделан из тугоплавкого металла и надежно защищен от проникновения влаги, что позволяет обеспечить высокий уровень безопасности автоматов, расположенных внутри него.

Воздушные АВ имеют большое преимущество перед миниатюрными. Оно заключается в возможности настройки их номинальных характеристик с помощью специальных вставок, которые ставятся на активный контакт.

Закрытые автоматические выключатели

Корпус этих устройств отливается из тугоплавкого металла, что обеспечивает их идеальную герметичность и делает пригодными для эксплуатации в тяжелых условиях. Максимальный показатель напряжения, который могут выдерживать такие автоматы, составляет 750В, а тока – 200А. Закрытые АВ классифицируются по типу действия на следующие группы:

• Регулируемые.
• Тепловые.
• Электромагнитные.

Выбирать оптимальный тип следует, исходя из решаемых задач.

Наиболее высокой точностью обладают электромагнитные закрытые автоматы, определяющие с минимальной погрешностью среднеквадратичный показатель активного электротока и моментально обесточивающие сеть в случае КЗ, не допуская серьезных последствий.

Электромагнитные автоматы успешно используются для контроля функционирования моторов заводских станков, а также другого мощного оборудования, поскольку они могут выдерживать силу тока величиной до 70 кА. Цифра, обозначающая номинал автомата по току, нанесена на его корпус.

Все типы закрытых выключателей могут иметь от двух до четырех полюсов. Благодаря этому они могут быть использованы для защиты электросетей любых зданий и сооружений жилого и нежилого типа.

Устройства защитного отключения

В качестве самостоятельных защитных аппаратов использовать устройства защитного отключения не следует, поскольку их основной задачей является защита человека от внезапного поражения электричеством. Поэтому устанавливать их рекомендуется вместе с АВ, или приобретать дифференциальный автомат, в составе которого УЗО уже имеется. В первом случае нужно учесть, что в первую очередь должно устанавливаться устройство защитного отключения, а после него автоматы.

Если изменить порядок монтажа, то короткое замыкание приведет к выходу УЗО из строя в результате слишком высокой нагрузки.

Принцип работы

Однополюсные выключатели (IEK) ГОСТ Р 50345-99 являются важной частью электрической распределительной системы, т. к

помогают безопасно управлять ответвлениями от панели распределительного щитка. В основном они используются для подачи питания 120 Вольт, в то время как двухполюсные подводят 240 Вольт к схеме. Однополюсные автоматы выпускаются в широком диапазоне, в магазине можно купить 16, 20-ти и 30-ти Ампер автомат. Наиболее распространен однополюсный автоматический выключатель на 16А и 25А.

Фото — однополюсный автомат ABB

Схема однополюсного выключателя, как и двухполюсного, рассчитана для защиты электрических сетей и приборов, подключенных к ним. Дифференциальный прибор (дифавтомат) отключает нагрузку, когда она превышает допустимую норму. При этом отключение электричества также может произойти в момент короткого замыкания системы, или если перегружена параллельная сеть.

Фото — приборный корпус с однополюсными автоматами

Это необходимое устройство на даче или дома. Достоинства однополюсного УЗО с независимым подключением:

1. Защита электрических приборов от скачков напряжения. Также устройство контролирует количество аппаратов, подключенных к локальной сети, и при возникающей перегрузке – прекращает подачу тока. Если бы это не осуществлялось, то появилась бы вероятность возгорания проводки;
2. Защита проводки в квартире от перегрузки;
3. Доступность – устройство стоит дешевле, нежели двухполюсный электроавтомат.

Некоторые контакторы оснащены также тепловым механизмом реагирования. Их называют однополюсный термомагнитный автомат. Подобные системы можно ставить в сетях, которые при перегрузке нагреваются и могут загореться.

Обзор цен

Для того чтобы купить однополюсный автомат, необходимо не только рассчитать нужные Вам параметры установки (нагрузку, пропускную способность, скорость отключения), но и габариты. Примерные цены на разные виды автоматов:

Модель	Стоимость, рубли
DX-h C6кА 32А C	460
ABB Iн-10A (модульный, с повышенной скоростью переключения)	350
Lexic SNC231R С16	190
TDM 16А (отечественный автомат для сетей 220 Вольт)	25
ДЭК ВА-101-1 C3 (российский прототип ABB типа C)	200

Модели производства России и стран СНГ не уступают по качеству и работоспособности, но обходятся значительно дешевле. Заказать можно непосредственно на заводе или при посещении официальных дилеров.

Купить автоматы можно в любом магазине электротехнических инструментов в Питере, Москве и других городах. Перед тем, как выбрать нужную модель, обязательно проверяйте её паспорт и сертификат качества, чтобы оградить себя от подделок.

Однополюсный автомат или иными словами автоматический выключатель напряжения предназначен для защиты электрической цепи, а также подключенной к ней нагрузки, от токов короткого замыкания и перегрузок.

Основная классификация автоматических выключателей, это классификация по номинальному току. Выбирая автомат, следует рассчитать суммарную мощность подключаемой нагрузки, затем определиться с типом и сечением кабеля и только после этого приступать к выбору автомата. Простой пример: суммарная мощность потребителей в вашей гостиной 3,8 кВт, делим эту сумму на напряжение = 220 В, получаем ток = 17,27 А. Ближайший автомат по номиналу = 20 А. Вот его и ставим, кабель подойдет ВВГ 3*2,5.

Также 1-но полюсные автоматы подразделяются по току расцепления: А – для размыкания цепей с большой протяженностью; B — для освещения; С — для освещения и электроустановок; D – для цепей с индуктивной нагрузкой и электромоторов; K – для индуктивных нагрузок; Z – для электронных устройств. На практике чаще всего встречаются автоматы B и C.

Теперь разберем схему подключения и основные конструктивные элементы однополюсного автомата.

Основными конструктивными элементами являются:

• верхний контактный зажим;
• нижний контактный зажим;
• ручка для управления;
• электромагнитный расцепитель;
• тепловой расцепитель.

Установка 1-но полюсного автомата производится в электрическом щитке, с подключением в разрыв фазного провода:

• садим автомат на DIN-рейку, зачищаем фазную жилу примерно на 1 см

вставляем фазную жилу в верхний контактный зажим и фиксируем с помощью винтом

в нижний контактный зажим вставляем фазную жилу, уходящую на нагрузку и фиксируем винтом

нулевой провод подключаем на шину PE.

Отдельные элементы точек подключения однополюсного автомата должны быть выполнены таким образом, чтобы исключалось касание токоведущих частей и контактов, во избежание поражения электрическим током.

Ошибки в процессе подключения автоматов могут привести к серьезным проблемам с электропроводкой, поэтому, если вы не уверены в своих силах, лучше исключить риски и обратиться к профессиональному мастеру. Сегодня мы рассмотрим этапы проведения работ по подключению автоматов в электрическом щите, в том числе установку кабеля, соединение всех элементов. В любом доме или квартире имеется электричество, поэтому подобный вопрос не теряет актуальности.

Как правильно подключить автоматы в электрическом щите – это распространенный вопрос, ведь подобные действия требуют от мастера хотя бы базовых навыков. Для начала следует в соответствии с правилами составить проект электропроводки, определиться с местом установки, составить чертежи, выбрать основание и комплектующие элементы. Только после вышеперечисленных действий мастера приступают к монтажным работам, а потом подсоединяют щит к кабелю.
