Отключающая способность автоматов и узо: 4,5ка, 6ка, 10ка. что выбрать?

Характеристика срабатывания

Характеристики срабатывания — время-токовые зависимости, по которым происходит отключение (срабатывание) автомата в случае перегрузки или короткого замыкания. Всего бывает пять характеристик срабатывания автомата: B, C, D, K, Z. , В подавляющем большинстве случаев применяются автоматы с характеристиками срабатывания B, C, D. Причем, самой распространенной является характеристика C. Автоматы с кривыми срабатывания K и Z очень редко используются, это экзотика. Лично я видел их только в каталоге. Кривые срабатывания имеют схожую форму и отличаются только величиной электромагнитной отсечки или кратностью срабатывания. Кратность срабатывания — отношение величины аварийного тока, при котором происходит отключение автомата, к номинальному току автомата. Iк/Iном. Для автоматов с характеристикой B эта величина колеблется в пределах 3…5. Для автоматов с характеристикой C — 5…10. Для автоматов с характеристикой D — 10…20.

Вот здесь нам и пригодится тип нагрузки. Он влияет на выбор характеристики отключения автомата. Как видно из рисунка, автоматы с характеристикой B самый чувствительные. С характеристикой D — менее чувствительные. С характеристикой C — «золотая середина». Автоматы с характеристикой D предназначены для защиты линий питания электродвигателей. Двигатели во время их старта кратковременно потребляют мощность выше номинальной, при этом токи в среднем достигают 7-8 номиналов, а иногда и выше. Соответственно, автомат с характеристикой B или C отключится как при коротком замыкании. Автоматы с характеристикой B следует применять для защиты линий, в которых нагрузки имеют низкие пусковые токи или вообще их не имееют (лампа накаливания или электрический нагреватель, например). Также автоматы с характеристикой B применяют для защиты протяженных линий и в сетях с низкими токами короткого замыкания. Автоматы с характеристикой C потому и являются наиболее распространенными, что «неизвестно, что воткнут в эту розетку».

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

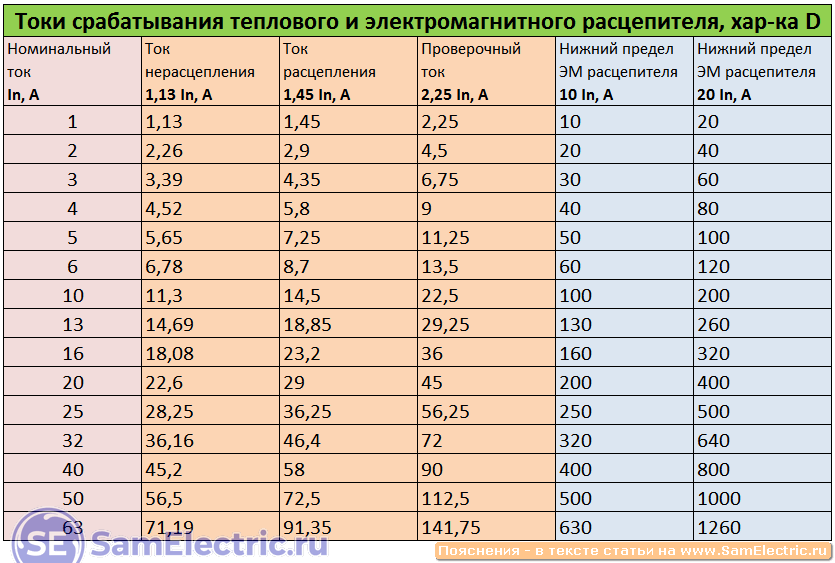

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Дифференциальные автоматы и УЗО

Устройство защитного отключения (УЗО) – защитный выключатель, срабатывающий при утечке тока

ВНИМАНИЕ! Не защищает от перегрузки и КЗ, устанавливается только вместе с автоматическим выключателем!. Принцип работы основан на разнонаправленности токов, сумма которых равна 0, I1 + I2=0

При нарушении изоляции, если это электроприбор с металлическим корпусом, который заземлен, ток потечет на землю, соответственно I1 + I2≠0 и сработает УЗО. А вот если корпус не заземлен, то ток не потечет, а будет «дежурить» на корпусе, пока человек не прикоснется. Произойдет утечка, УЗО отключит линии, но человек почувствует удар током. Поэтому обязательным условием правильной работы УЗО является наличие контура заземления и заземление металлических корпусов и деталей электроприборов

Принцип работы основан на разнонаправленности токов, сумма которых равна 0, I1 + I2=0. При нарушении изоляции, если это электроприбор с металлическим корпусом, который заземлен, ток потечет на землю, соответственно I1 + I2≠0 и сработает УЗО. А вот если корпус не заземлен, то ток не потечет, а будет «дежурить» на корпусе, пока человек не прикоснется. Произойдет утечка, УЗО отключит линии, но человек почувствует удар током. Поэтому обязательным условием правильной работы УЗО является наличие контура заземления и заземление металлических корпусов и деталей электроприборов.

Правильные клеммы

Если посмотреть на отдельные марки автоматов, то можно увидеть, что при не полностью открытой клемме, провод случайно может попасть в заклеммное пространство.

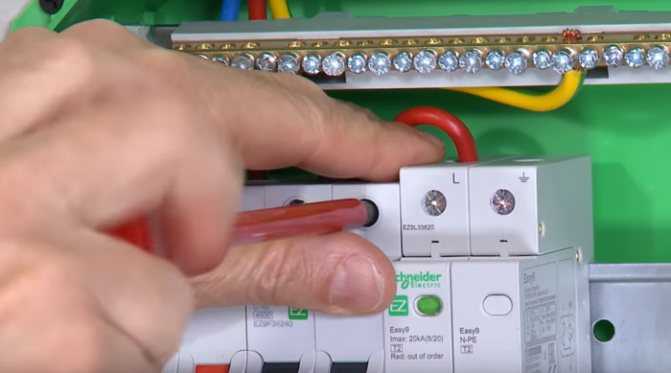

Когда вы подключаете провода в щитке на высоте, вы как правило не видите верхнюю клемму и жила туда вставляется, что называется на ощупь.

Электрик затянув клемму с неправильно вставленным проводом, ничего не почувствует. Вроде бы усилие есть, значит затяжка удалась.

Некоторые даже проверяют этот момент затяжки по шкале динамометрических отверток.

На самом же деле провод закреплен не будет.

В хороших автоматических выключателях такая оплошность или ошибка просто невозможна. В них, как только вы начинаете затягивать клемму, заклеммное пространство тут же закрывается специальной пластинкой.

Она может быть как металлической, так и пластиковой.

Еще одна рекомендация, но не обязательная функция касающаяся клемм — дополнительный разъем под гребенчатую шинку.

Когда в электрощитке собирается ряд автоматов, то подключаются они между собой, именно через такую шину. Это очень удобно и надежно.

Но проблема возникает, если вам в дальнейшем нужно сделать какую-то отпайку и вывести с этой клеммы отдельный провод.

Плотность контакта меняется, он поджимается не полностью и постепенно выгорает. В итоге автомат приходится менять.

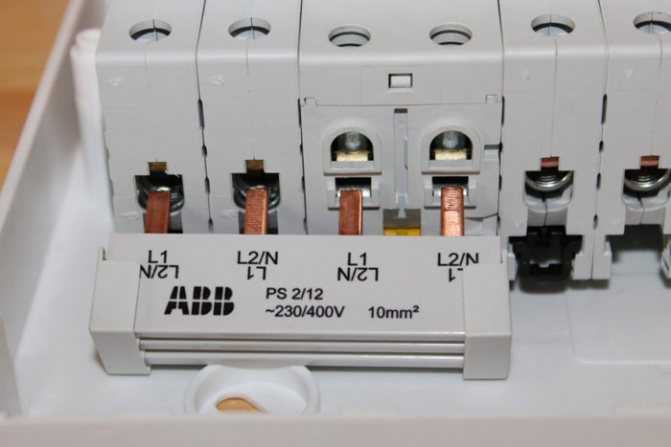

Так вот, в некоторых моделях (в основном у ABB), под это дело имеется дополнительный разъем, предназначенный именно для гребенчатой шины.

Основной контакт при этом остается свободным и в него можно спокойно подключать жилу кабеля, не нарушая надежности соединения.

Также смотрите на наличие насечек на клеммах. Желательно, чтобы они не были гладкими.

Этими насечками материал клеммы впивается в медную жилу, тем самым способствуя лучшему переходному сопротивлению.

Еще смотрите на то, чтобы пластик возле винта при затяжке не расходился. Проверить это можно прямо в магазине с помощью отверток.

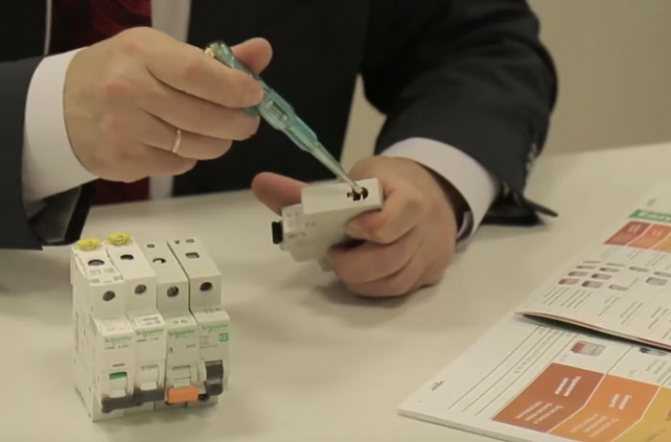

Вставляете жало одной отвертки в клемму, а другой с усилием затягиваете контакт. Далее смотрите как себя ведут две половинки корпуса возле зажима.

Если поползли в стороны и появилась довольно различимая щель, это повод задуматься над такой покупкой.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

B — от 3 до 5 ×In;
C — от 5 до 10 ×In;
D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Выбор номинального тока автоматического выключателя;
выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

Однополюсные;
двухполюсные.

Для сети 400 В (380В):

Трёхполюсные;
четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

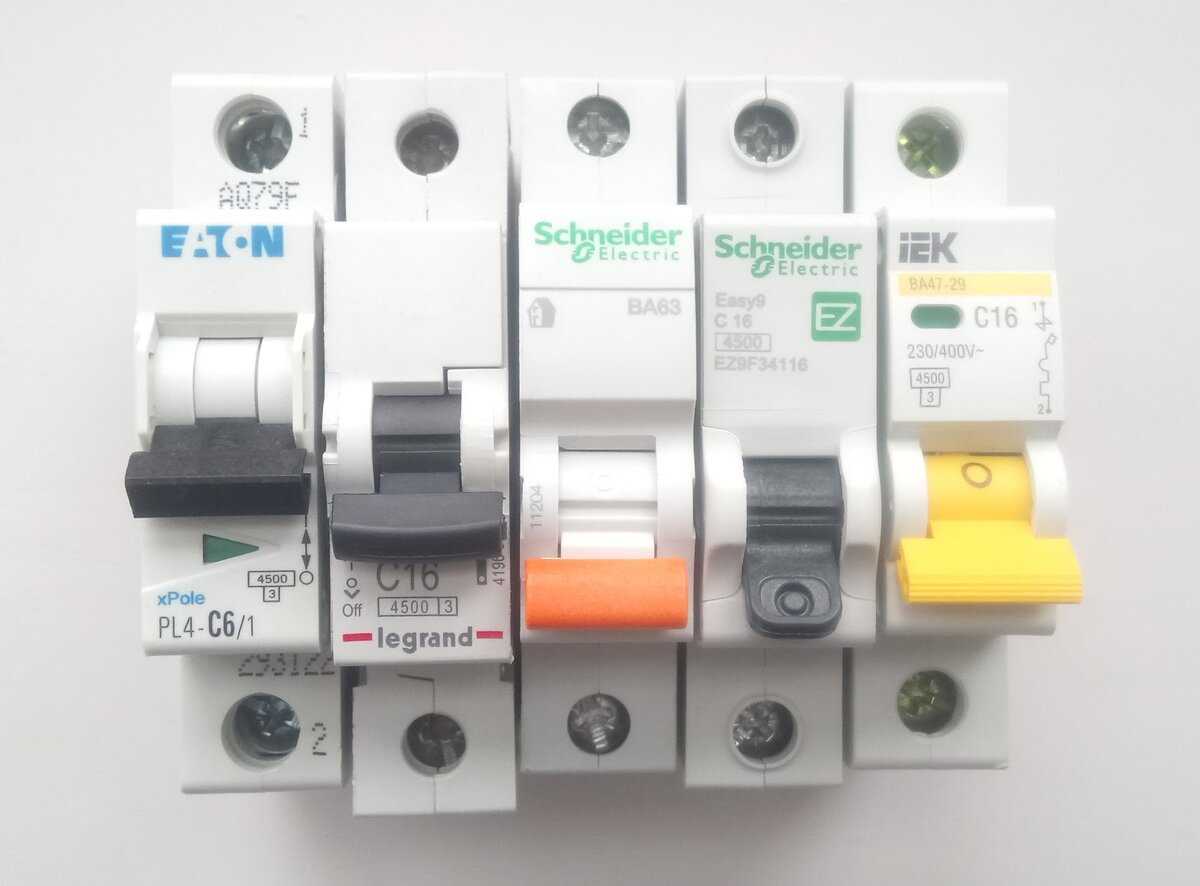

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

Мы в TELEGRAM;
Мы в Instagram;
Мы на YouTube;

Класс токоограничения

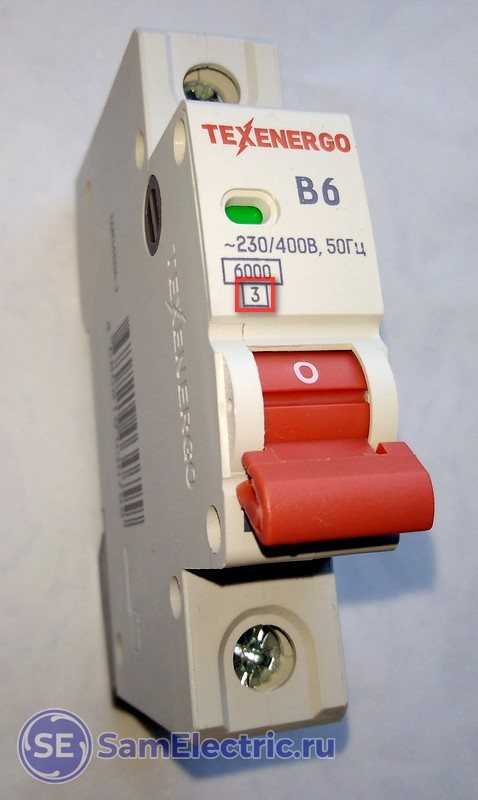

Этот параметр говорит о быстродействии автомата. Значение параметра приводится в рамке, под значением Icn:

Класс токоограничения автомата говорит о быстродействии электромагнитной защиты

Цифра в рамке говорит о части периода напряжения, за которое электромагнитная защита сработает при КЗ. Если указана цифра “3”, значит, при КЗ автомат успеет отработать за 1/3 периода, или за время около 6 мс.

Впрочем, в наши дни технология продвинулась настолько, что все производители легко выполняют данное условие, и автоматический выключатель любого бренда имеет класс токоограничения 3.

Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой

Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.

Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.

Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.

Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя.

Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.

Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.

Автоматы имеют несколько характеристик, самыми распространенными из которых являются:

– B — от 3 до 5 ×In;
– C — от 5 до 10 ×In;
– D — от 10 до 20 ×In.

Что означают цифры указанные выше?

Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.

Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3. 5)=48. 80А. Для С16 диапазон токов мгновенного срабатывания 16*(5. 10)=80. 160А.

При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).

В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.

Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.

Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.

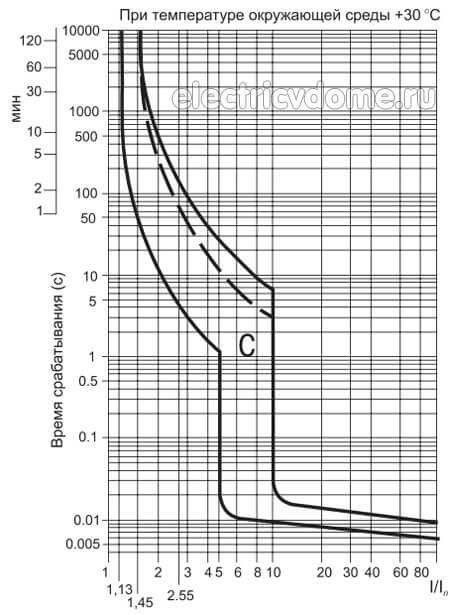

Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.

Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.

Выбор автоматического выключателя

Выбор автоматического выключателя проводят по его основным характеристикам:

Номинальное рабочее напряжение Ue (B)	Указанное напряжение означает максимальное допустимое значение в течении длительного времени. При меньших напряжениях отдельные характеристики могут изменяться и даже улучшаться, например, отключающая способность.
Номинальное напряжение изоляции Ui (кB)	Характеризует изоляционные свойства аппарата, определяется в ходе его испытаний высоким напряжением (импульсным и промышленной частоты).
Номинальное импульсное выдерживаемое напряжение Uimp (кВ)	Номинальное импульсное выдерживаемое напряжение – пиковое значение импульсного напряжения заданной формы и полярности, которое может выдержать аппарат без повреждений.
Номинальный ток In (А)	Это наибольший ток, который автоматический выключатель может проводить в продолжительном режиме при температуре окружающего воздуха 40°С по стандарту ГОСТ Р 50030.2-99 и 30°С по стандарту ГОСТ Р 50345-99. При более высоких температурах значение номинального тока уменьшается.
Номинальная предельная наибольшая отключающая способность Icu (кА)	Это наибольший ток короткого замыкания, который автоматический выключатель способен отключить при данном напряжении и коэффициенте мощности. Испытания на Icu проводятся по схеме O-t-CO, где О – отключение, t – выдержка времени, СО – включение с последующим автоматическим выключением.
Номинальная наибольшая отключающая способность Icn	По окончании испытания автоматический выключатель должен сохранять свои изоляционные свойства и способность к отключению в соответствии с требованиями стандарта.
Отключающая способность	На автоматические выключатели часто наносят два значения отключающей способности. Это объясняется тем, что в разных стандартах используются разные условия испытаний. 10000 : стандарт ГОСТ Р 50345-99 (IEC 60898) для аппаратов бытового и аналогичного назначения, где при неквалифицированном обращении возможно неоднократное включение неисправной цепи. Наибольшая отключающая способность (в амперах) указывается в прямоугольнике без указания единицы измерения. 10 kA: стандарт ГОСТ Р 50030.2-99 (IEC 60947-2) для всех применений, где требуется определенная квалификация обслуживающего персонала. В этом случае наибольшая отключающая способность указывается с единицей измерения (кA).
Номинальная рабочая наибольшая отключающая способность Ics	Это величина, выражаемая в процентах от Icu: 25% (только для категории А), 50%, 75% или 100%. Автоматический выключатель должен нормально работать после неоднократного отключения тока Ics при испытании в последовательности О-СО-СО.
Номинальный кратковременно выдерживаемый сквозной ток Icw (кА)	Это ток короткого замыкания, который автоматический выключатель категории В (см. ниже) способен выдерживать в течение установленного времени без изменения своих характеристик. Этот параметр используется для обеспечения селективности срабатывания аппаратов. Соответствующий выключатель может оставаться замкнутым до тех пор пока значение I2 t не превысит значения Icw2 . Величина Icw – один из наиболее важных показателей автоматического выключателя. Значение Icw указывается для тока, действующего в течение 1 с. Для других длительностей надо вводить соответствующие обозначения, например Icw0,2 . При этом необходимо убедиться в том, что величина I2 t, характеризующая тепловой нагрев до момента срабатывания расположенного ниже аппарата защиты, действительно меньше, чем Icw2 t.
Номинальная наибольшая включающая способность Icm (кА, пиковое значение)	Это максимальное значение тока, который аппарат способен удовлетворительно выдерживать в условиях, оговоренных стандартом. Аппараты, не имеющие функции защиты (например, выключатели), должны выдерживать ток короткого замыкания, значение и длительность которого определяются параметрами срабатывания присоединенного аппарата защиты.

Технические характеристики УЗО

Ток утечки

Ток утечки подбирается в зависимости от оборудования или характеристик помещения. Чувствительность срабатывания от 10 до 300 мА.

К примеру в ванной комнате без стиральной машины необходима чувствительность 10 мА, для розеток в комнате и оборудования — 30 мА, а для противопожарного и общего УЗО — 100 или 300 мА.

Характеристика дифференциального тока

Есть ток утечки постоянного, переменного и пульсирующего характера. В большинстве электроприборов при пробое изоляции происходит «утекание» пульсирующего или постоянного тока. Соответственно есть УЗО реагирующие только на переменный ток (они дешевле) а есть реагирующие на все токи утечки.

Номинальное напряжение и частота

Предельное напряжение постоянного или переменного тока, на которое рассчитано УЗО и частота работы в сети (в РФ 50Гц поэтому иногда не указывают на лицевой стороне).

Предельная коммутационная способность автомата

Предельная или максимальная коммутационная способность автоматического выключателя (далее ПКС) определяется максимальным током, при сработке от которого автомат не выйдет из строя (отсутствие подгораний, спаек контактов, повреждений корпуса и пр.).

ПКС является техническим параметром, согласно ГОСТа Р 51732 «Устройства вводно-распределительные для жилых и общественных зданий», обязательно приводимом в основных сведениях о ВРУ.

Так, скажем ПКС автомата, рассчитанного на 160 А и выше должна составлять: 20 kA и более для многопанельных распределительных устройств, не менее 15 kA для однопанельных распредустройств и 10 кА для распредустройств шкафного типа.

На корпусе любого современного автоматического выключателя, независимо от того, модульного или промышленного исполнения аппарат защиты бывает обозначена величина его ПКС (Icu для автоматов промышленного или Icn – бытового исполнения), указанная в kA. Наиболее распространенный ряд значений ПКС современных автоматов модульного исполнения – 4,5, 6 и 10 kA.

Однако, в настоящее время в линейках «модульки» некоторых ведущих производителей автоматов защиты можно встретить образцы с ПКС, составляющей и более 10 kA. На фото ниже автоматический выключатель от ABB S801 модульного исполнения семейства System Pro M Compact с отключающей способностью 25 kA.

Как видно, его габаритный размер заметно отличается от габаритов обычных «однополюсников». Если у последних ширина стандартна – составляет один установочный ДИН модуль 17,5 мм, то автомат на фото занимает 27 мм на ДИН рейке.

Несоответствие значения ПКС выбранного автомата защиты условиям эксплуатации (ниже действительных значений токов отключения) может привести не только к выходу его из строя, но и к несрабатыванию защиты.

Казалось бы, простым решением для обеспечения гарантированного соответствия ПКС реальным условиям эксплуатации можно назвать применение автоматических выключателей с заведомо завышенными показателями предельной коммутационной способности.

Однако, на сегодня стоимость таких аппаратов защиты значительно превышает стоимость устройств более бюджетного ценового сегмента, предназначенных для бытового применения.

Главная
Электротехнические устройства
Коммутационная способность автомата

Напряжение

230/400V — надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает — для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Что приведет к неминуемому разрушению корпуса.

Защита человека – превыше всего!

В заключение, скажем о ещё одном устройстве, которое должно стать головным защитным прибором в Вашем щитке. В статье мы рассмотрели аспекты защиты сети и приборов, теперь поговорим, как защитить человека. Для этого используется так называемый выключатель автоматический дифференциального тока, назначение которого кроме отслеживания токов, контролировать «утечки» и нештатные изменения в сети. Проще говоря, данный тип автомата распознаёт, что в сети происходит несанкционированное изменений характеристик, попадающих в разряд «повреждение изоляции», «возможное прикосновение человека к проводам под напряжением» и т.д.

Такое обнаружение приводит к мгновенному обесточиванию участка сети. Иногда автоматические выключатели дифференциального тока называют УЗО (Устройство защитного отключения), МДЗ (Модуль дифференцированной защиты). Они могут быть использованы в комбинации с другими автоматами. Главное отличие этого автомата в том, что он работает на защиту человека от поражения электрическим током. Наиболее актуальны такие устройства для подключения санузлов и ванн (желательно с максимальной чувствительностью) и кухонь. Но сегодня многие предпочитают ставить такие выключатели на все участки сети в квартире.

Мы надеемся, что данная статья будет Вам полезна при выборе УЗО и,как следствие, Ваша электросеть, электрические приборы будут надёжно защищены.

В каких случаях выбрать автоматы 4,5кА, 6кА и 10кА?

В основной массе используют градацию значений 4,5кА, 6кА и, реже, 10кА. Эти цифры указаны производителем в прямоугольнике на лицевой панели корпуса.

Что они обозначают: к примеру, в щитке установлен автоматический выключатель на 4,5кА. При возникновении на данном участке цепи короткого замыкания до 4,5кА он эффективно сработает, разорвет аварийную электроцепь и, при этом, не выйдет из строя. В случае, когда ток КЗ превысил предельное значение, гарантируемое заводом-изготовителем, вероятно, что автомат оплавится или сгорит, не успев выполнить свою задачу.

Поэтому при выборе номинала определите вероятность возникновения аварийных значений, превышающих 4,5кА или 6кА.

Согласно ПУЭ (гл. 3.1; 1.7; 7.1; раздел 6), в сетях до 1000В для надежного отключения автомат должен соответствовать максимальному току КЗ. Если не углубляться в расчеты КЗ, можно как пример взять обобщенные условия по монтажу в многоквартирных домах:

на 4,5кА — отходящие в квартирных щитках;

на 6кА — вводные в квартирных щитках;

на 10кА — отходящие в вводно-распределительных устройствах (на вводе питающей линии в дом).

Короткое замыкание

Дело в том, что величина тока (в том числе и КЗ) в проводнике обратно пропорциональна величине сопротивления (все помнят Закон Ома из школьного курса физики?) — т.е., она тем ниже, чем выше сопротивление.

В свою очередь, сопротивление проводки находится в прямой зависимости от ряда факторов, среди которых близость подстанции (чем ближе, тем выше значения токов короткого замыкания могут возникнуть), материал проводки, качество соединений.

Для предотвращения аварийных ситуаций в домах старого жилого фонда, в сельских районах и дачных домиках, где видавшая виды проводка выполнена из алюминиевого кабеля, чаще всего можно встретить маркировку 4,5кА. Этого хватает.

В многоквартирных новостройках, где выполнена хорошая проводка с использованием медных проводов (медный кабель обладает меньшим сопротивлением, чем алюминиевый), абсолютные значения токов короткого замыкания потенциально увеличиваются. Здесь желательно предусмотреть электрическую прочность до 6кА. Кстати, спрос на 6кА «автоматы» прогнозируемо растет.

Что же с самыми дорогими на 10кА? Принято считать исключительную уместность для защиты промышленных установок. Однако токи таких величин вполне могут образоваться в непосредственной близости от электроподстанции. Поэтому для защиты электролиний коттеджей, таунхаусов и других построек на 2-3 этажа, особенно расположенных поблизости от трансформаторной подстанции, выбор вводных автоматов на 10кА — разумное решение.

Что такое отключающая способность автоматического выключателя

Ряд автоматических выключателей в щитке Автомат устанавливают в цепи электроснабжения. При чрезмерном увеличении потребляемой мощности происходит нагрев биметаллического элемента. На определенном уровне температуры значительное изменение его формы разрывает контакт линии проводника.

Другое защитное устройство разрывает цепь при появлении сильного тока. Кроме короткого замыкания аналогичную реакцию вызывает подключение слишком мощной реактивной нагрузки, например, сварочного аппарата. В опасной ситуации электромагнитная катушка перемещает приводной механизм выключателя.

Какую ОС выбрать для автомата

Автоматический выключатель с отключающей способностью 25 kA Значение этого параметра указывают особой цветовой маркировкой и цифрой (кА) в нижней части лицевой панели. В прошлом веке сравнительно небольшое потребление электроэнергии отечественными домохозяйствами подразумевало возможность применения защитных устройств на 3,5 кА и менее. Однако в наши дни опытные специалисты рекомендуют выбирать автоматы следующим образом:
