Анемостат

Что представляет собой анемостат

Анемостат представляет собой техническое средство системы вентиляции, которое позволяет равномерно распределять потоки воздуха в замкнутых жилых, производственных и общественных помещениях.

Типовое устройство и принцип действия

Устройство под названием «анемостат» устанавливается в трубе воздуховода вентиляционной системы для регулирования поступающего в помещение или удаляемого из него воздуха. Оно предназначено для равномерного распределения этого воздуха. По своей функции и назначению ̶ это регулируемая заслонка. Конструктивно устройство состоит из короткого цилиндра, внутри которого вдоль его оси с резьбой перемещается тарелка. При своём перемещении тарелка меняет площадь сечения, через которое воздух проходит в систему из помещения или из неё в помещение в зависимости от её назначения. Форма тарелки такова, что при обтекании её в потоке воздуха гасятся всевозможные завихрения, окружающая обстановка становится более комфортной. Анемостаты применяются в воздушных системах отопления.

Диаметр цилиндров устройства находится в диапазоне от 80 до 200 мм, длина цилиндров доходит до 230 мм. Существуют конструкции с двумя тарелками на одном штоке. Тарелка большего диаметра находится вне цилиндра. Такие анемостаты устанавливаются на воздуховодах мощных приточных систем для лучшего распределения воздушных масс в помещении.

Особенности

Главной особенностью анемостатов является их способность регулировать количество проходящего через них воздуха. Этим они отличаются от диффузоров, которые могут иметь и круглое сечение, и квадратное. Анемостаты всегда только круглые.

Статья по теме:

Виды вентиляции: преимущество и недостатки вентиляционных систем. В материале мы рассмотрим разновидности систем, как самостоятельно произвести расчет и обустройство вентиляции, советы и рекомендации специалистов.

Назначение диффузоров

Любая вентиляция предназначена для подачи некоторого количества воздуха в необходимую зону или удаления его наружу. Для этого применяется большое количество устройств и механизмов: движение воздуха осуществляется механическими вентиляторами или под действием перепада давления в естественных системах; транспортировка его проводится в основном по различным воздуховодам (гибким и жестким), а распределения заданного количества воздуха или забор его из конкретной точки осуществляется воздухораспределительными устройствами.

Диффузор для подвесного потолка

Они предназначены не только для подачи воздуха в помещение, но и для обеспечения распределения потоков определенным образом. Представим, как поток воздуха выходит из отверстия, в котором нет ни решетки, ни диффузора. В таком случае воздух рассеивается недалеко от отверстия без определенного направления.

В общем, назначением любого диффузора является:

• подача или забор воздуха из помещения;
• создание определенных воздушных потоков нужной силы и направления.

Также существуют устройства, которые не только выполняют указанные функции, но и при этом позволяют регулировать объем перемещаемого воздуха, а также полностью перекрывать его движение.

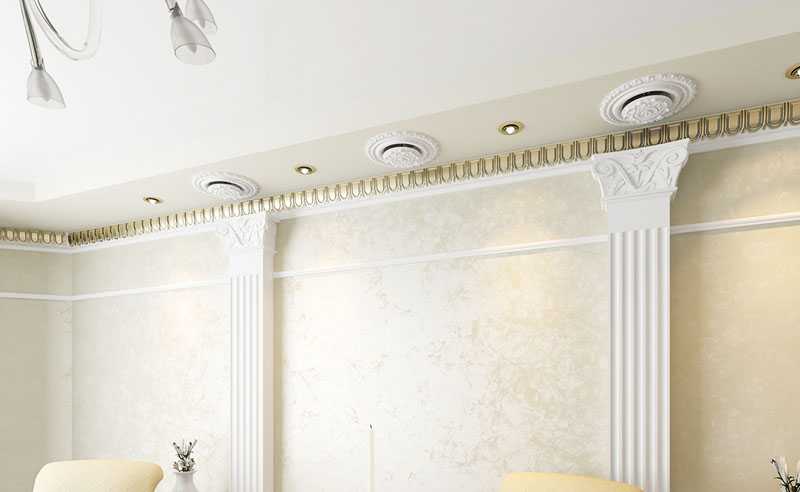

Также рассматриваемые изделия выполняют функции элемента декора помещения

Именно поэтому важно выбрать не только технические характеристики, но и внешний вид изделия, для того чтобы оно хорошо вписался в дизайн

Что такое приточно-вытяжные анемостаты и диффузоры?

Приточно-вытяжные анемостаты и диффузоры используют  в системах вентиляции и кондиционирования для распределения воздушного потока. Пластиковые анемостаты и диффузоры изготавливают круглого сечения. Они имеют небольшой вес и легко устанавливаются в подвесном потолке соединяясь  системой гибких воздуховодов. Анемостаты бывают приточные и вытяжные. Благодаря регулировке анемостата изменяется пропускная способность воздуха.

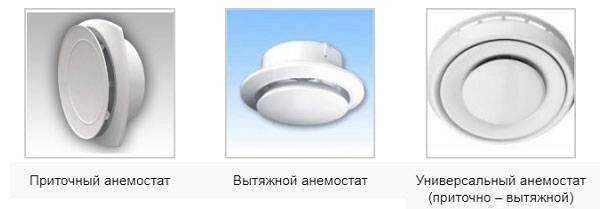

В чём различие приточных и вытяжных анемостатов.

Основным отличием приточных и вытяжных анемостатов является разное направление движения воздуха. Приточный анемостат используется в приточных системах вентиляции и равномерно распределяет воздух под потолком. У приточного анемостата тарелка имеет отличительную форму от вытяжного ,благодаря чему не создаётся дискомфорт от движения приточного воздуха.

Вытяжной анемостат имеет гладкую и округлую поверхность тарелки, благодаря которой воздух легко огибает тарелку анемостата и поступает в вытяжной воздуховод. Наибольшим размером является 200-ый анемостат. В нём скомбинированы приточная и вытяжная тарелка анемостата. Поэтому анемостат А 200 ВРФ является универсальным.

При использовании универсального анемостата А 200 ВРФ необходимо понимать, что для вытяжной системы вентиляции возможно использование двух щелевых зазоров, образуемых приточной и вытяжной тарелкой. А при использовании в приточных системах вентиляции использовать один щелевой зазор, образуемый приточной тарелкой анемостата, а вытяжной щелевой зазор необходимо закрывать.

Если на приточный воздуховод установить  вытяжные анемостаты,то воздух не распределяется горизонтально под потолком, а огибая анемостат дует вертикально вниз. Поэтому вытяжные анемостаты устанавливаются на вытяжную систему вентиляции, а приточные на приточную систему вентиляции.

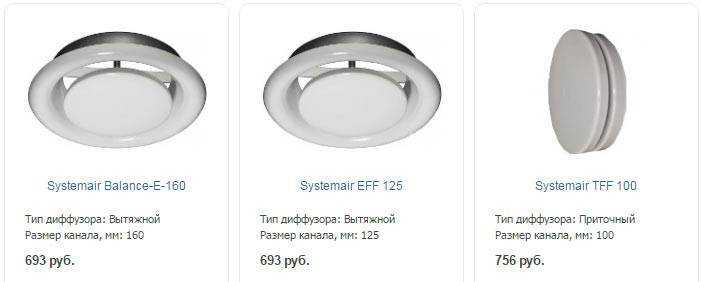

Приточно-вытяжные диффузоры

Диффузор представляет собой фланец и пластиковую решётку круглого диаметра. Ламель пластиковой решётки имеет угол наклона 45 градусов. Поэтому может использоваться в приточно-вытяжных системах вентиляции. К недостаткам применения диффузоров можно отнести невозможность регулирования пропускной способности. В то же время пропускная способность диффузора того же размера, что и анемостата намного выше, чем у анемостата.

Анемостаты и диффузоры используют в приточно-вытяжных системах вентиляции сравнительно небольшого воздухообмена. В помещениях значительного размера, сложной и большой производительности воздухобмена используют квадратные алюминиевые анемостаты и диффузоры со значительной пропускной способностью.

Анемостат диффузор отличие

 В чем состоит отличе анемостата и диффузора?

Прежде всего анемостат и диффузор имеют разную конструкцию. Диффузор представляет собой решетку круглого или квадратного сечения и может быть изготовлен из пластмассы или алюминия окрашенного в белый цвет. Диффузор имеет фиксированный угол наклона ламелей и соответственно пропускную способность.

Диффузор нельзя отрегулировать но можно дополнительно установить различного типа заслонки с ручным управлением пропускной способности. Кроме того самые простые пластиковые диффузоры имеют минимальную цену и напротив алюминиевые диффузоры самые дорогие но имеют хороший угол рассеивания и большую пропускную способность.

Анемостат может быть пластикового или металлического типа. Разделяют анемостаты на приточные и вытяжные. В зависимости от выбранного анемостата приточного или вытяжног изменяется траектория движения воздушного потока, что повышает уровень комфорта в помещении. Кроме того все анемостаты имеют подвижную часть закручивая или откручивая которую изменяется пропускная способность анемостата.

Кладка печной трубы своими руками

Каким материалом можно обшить фасад дома?

Как правильно подобрать мебель для спальной?

Что из себя представляют торговые стеллажи?

Что из себя представляет наливной пол?

Технология штукатурки газобетона

Рейтинг лучших пластмассовых анемостатов

ERA 12,5АПП

Универсальное устройство, которое изготавливается из прочного материала и способно обеспечить хороший приток и вытяжку воздуха. Диаметр фланца составляет 125 мм, что является хорошим решением и подойдет для большинства общественных помещений и квартир. Установка не занимает много времени, главное соблюдать порядок выполнения работ.

Тип решетки – накладная. Общий диаметр конструкции – 197 мм, поэтому изделие не займет много места. Пластик покрыт защитным слоем, который не желтеет от попадания УФ света. Прочностные показатели не такие высокие, как у стальных конструкций, но для установки в помещении, где высокая влажность оборудование подойдет лучше всего.

вентиляционный анемостат ERA 12,5АПП
Достоинства:

• Не подвергается коррозии;
• Не желтеет;
• Низкая стоимость;
• Оптимальные габариты;
• Высокий срок службы.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

AIRONE вытяжной Д 100 мм

Качественное устройство, которое предназначено для установки в приточно-вытяжных системах. Также некоторые строители рекомендуют использовать анемостат для кондиционирования или организации воздушного отопления. Чтобы упростить соединение с круглым воздуховодом, производитель оснастил прибор фланцем, диаметр которого – 100 мм.

Оборудование предназначено для размещения в подвесных потолках, но при желании его можно установиться на стены. Благодаря тому, что центральная часть легко вращается, обеспечивается плавная регулировка воздушного потока, который проходит через этот прибор. Внешняя часть выполнена из прочного пластика, отличающаяся ударопрочностью и высокой устойчивостью к агрессивному воздействию и атмосферным явлениям.

Анемостат можно эксплуатировать в местах, где случаются частые перепады температуры. Корпус является трудновоспламеняемым, что соответствует пожарной безопасности.

Средняя стоимость: от 150 рублей.

вентиляционный анемостат AIRONE вытяжной Д 100 мм
Достоинства:

• Надежность;
• Простой монтаж;
• Низкая цена;
• Подходит для вытяжных систем;
• Устанавливается на стену и потолок;
• Ударопрочность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Планета А 125 ВРФ

Пластиковое устройство, которое отличается простым монтажом и высоким сроком службы. Для большего удобства изделие оснащается установочным фланцем и стопорным кольцом. Такое решение способствует быстрой и качественной установки в круглые воздуховоды. Центральная часть свободно вращается, благодаря чему регулировка становится плавной.

Изделие устанавливается на потолок при помощи саморезов. Анемостат рассчитан на длительное использование, поэтому внешняя часть изготавливается из прочных материалов, которые не подвергаются УФ-лучам и работают даже при частых перепадах температуры. Равномерное распределение воздушных масс обеспечивается благодаря аэродинамической форме клапана. Чтобы конструкция плотно прилегала, внутренняя часть оснащена уплотнительным элементом.

Средняя цена: от 280 рублей.

вентиляционный анемостат Планета А 125 ВРФ
Достоинства:

• Плотное прилегание;
• Высокий срок службы;
• Не восприимчив к атмосферным осадкам;
• Обеспечивает правильную циркуляцию воздуха;
• Удобная установка благодаря распорных лапок;
• Аэродинамическая форма.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ВЕНТС А 150 ПРФ

Прибор предназначен для установки в приточных системах вентиляции и кондиционирования. Конструкция устанавливается в стены и подвесные потолки. Главное назначение – обеспечить правильную циркуляцию воздушных масс по всей площади. Продукт изготавливается из прочного пластика, который способен выдерживать высокую нагрузку и не деформироваться со временем.

Форма конструкции аэродинамическая, благодаря ей обеспечивается равномерное распределение воздушного потока по всей территории. Центральная часть, как и в других элементах, свободно перемещается, за счет чего обеспечивается плавная регулировка. Для удобной установки производитель добавил распорные лапки и уплотнительное кольцо.

Средняя цена: от 500 рублей.

вентиляционный анемостат ВЕНТС А 150 ПРФ
Достоинства:

• Надежность;
• Равномерное распределение;
• Эффективность;
• Наличие уплотнительного кольца;
• Не портится.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Вентиляционные отверстия кровли

Для кровли вентиляционные отверстия также играют немаловажную роль. Они позволяют избавиться от нагретого воздуха летом и вывести пары воды в зимнее время. Предотвращается образование разрушающей изоляцию, штукатурку, деревянные элементы излишней влаги. Эффективный воздухообмен мансарды обеспечивается отдушинами на нижней стороне края кровли – софитах. При отсутствии софита отверстие для вентиляции обустраивают в доске, размещенной между крышей и стенкой.

Отдушины также выполняются на гребне крыши, поверхности фронтона, на скате. Обычно на софите, скате или гребне выполняется целый ряд отверстий. Общая их площадь должна соответствовать площади прямоугольника с длиной равной длине крыши и высотой:

• один сантиметр для кровель с наклоном, превышающим пятнадцать градусов;
• 2,5 см при меньшем угле наклона крыши;
• 0,5 см при одностороннем наклоне кровли.

Тарелки разными бывают!

Все воздухоразделительные изделия состоят из корпуса, регулировочного клапана, соединительной муфты, перегородки, торцевой заглушки и подвесного фиксатора. Между собой анемостаты отличаются лишь конструкцией щита, которая и определяет их назначение. Рассматриваемые нами устройства бывают:

1. Вытяжными.
2. Приточными.
3. Приточно-вытяжными.

Изделия первого типа располагают тарелками выпуклой формы. Выступающая часть таких щитов направлена в сторону комнаты, в которой монтируется приспособление. Выпуклые устройства обеспечивают эффективную вытяжку в вентканал воздуха из помещения.

По конструкции щита можно определить назначение анемостата (вытяжной, приточный или приточно-вытяжной)

Такая конструкция гарантирует максимально качественное прохождение воздушного потока в комнату извне и интенсивное его распределение вдоль потолка либо стены. Приточно-вытяжные тарелки имеют округлые края и абсолютно ровную форму. Их разрешается ставить в приточные и вытяжные вентсистемы.

Основные параметры всех по типу тарелок:

• диаметр;
• ход щита;
• величина зазора.

Анемостаты производятся для воздуховодов с разными размерами. Диаметр тарелки, как уже было отмечено, варьируется в пределах 8–20 см. Самые распространенные сечения щитов – 12,5 и 10 см. Ход тарелки определяет дистанцию, на которую она может перемещаться. Этот показатель равняется 1–23 мм. Площадь зазора – важная характеристика. От нее зависит то, сколько воздуха способен пропустить вентиляционный элемент. Площадь зазора может достигать 90 кв. см.

Как установить вентиляционный анемостат

Монтаж анемостата в вентиляционный канал не представляет каких-либо сложностей, поэтому может быть осуществлен самостоятельно. Вот простая поэтапная инструкция:

1. Сначала от главного канала системы вентиляции прокладывается гибкая труба.
2. Далее нужно высверлить отверстие под нужный диаметр воздуходува в стене или на потолке.
3. Теперь необходимо подобрать подходящий по размерам отверстия анемостат.
4. После этого вставляется труба самого анемостата.
5. Корпус изделия с внешней стороны крепится при помощи обычных саморезов.
6. Если у вас автоматический анемостат, то необходимо провести проводку и установить индивидуальный блок управления.
7. Теперь в корпус изделия нужно установить специальную опорную часть, в которую и крепится тарелка с винтом. Опорную часть необходимо соединить с корпусом. Она устанавливается внутрь трубы.
8. В конце нужно просто вкрутить щит с винтом в опорную часть.

Анемостат – отличная замена диффузору и вентиляционной решетке, которая позволяет создать приятный микроклимат в любом помещении. К несомненным преимуществам можно отнести приемлемую цену, широкий функционал и простота в использовании. Его можно устанавливать в зонах курения, задымления и резких запахов.

Анемостат — что это и для чего нужен

Основная задача анемостата заключается в поддержании нужного объема воздуха и его равномерного распределения по помещению. Для этого в устройстве применяются специальные регулирующие элементы, которые позволяют изменять скорость и направление потока воздуха в соответствии с требованиями пользователя. Анемостаты часто используются в системах кондиционирования, вентиляции и отопления, где обеспечение оптимального воздухообмена является важным фактором.

Анемостаты бывают разных типов, включая приточные, вытяжные и рекуперационные модели. Приточные анемостаты отвечают за подачу свежего воздуха в помещение, вытяжные — за его отвод, а рекуперационные — за обмен тепла с отработанным воздухом.

Преимущества использования анемостатов в системах вентиляции включают:

1. Равномерное распределение воздуха	– анемостаты обеспечивают равномерное распределение воздуха по всему помещению, что создает комфортные условия для пребывания людей.
2. Регулируемость потока воздуха	– благодаря регулирующим элементам анемостатов, можно легко и точно настроить объем потока воздуха в соответствии с требованиями.
3. Энергосбережение	– использование анемостатов позволяет снизить энергозатраты на вентиляцию, так как потери тепла или охлаждения минимальны.
4. Улучшение качества воздуха	– анемостаты способствуют удалению загрязнений и вредных веществ из помещения, что повышает качество воздуха.

В итоге, анемостаты являются неотъемлемой частью систем вентиляции, обеспечивая улучшение микроклимата, комфорта и безопасности внутри помещений.

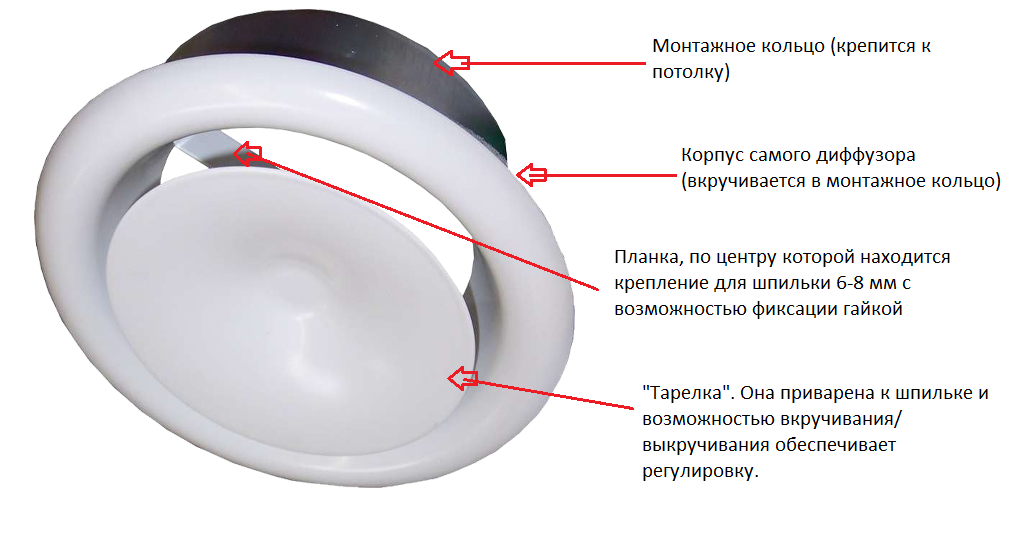

Виды и конструкция

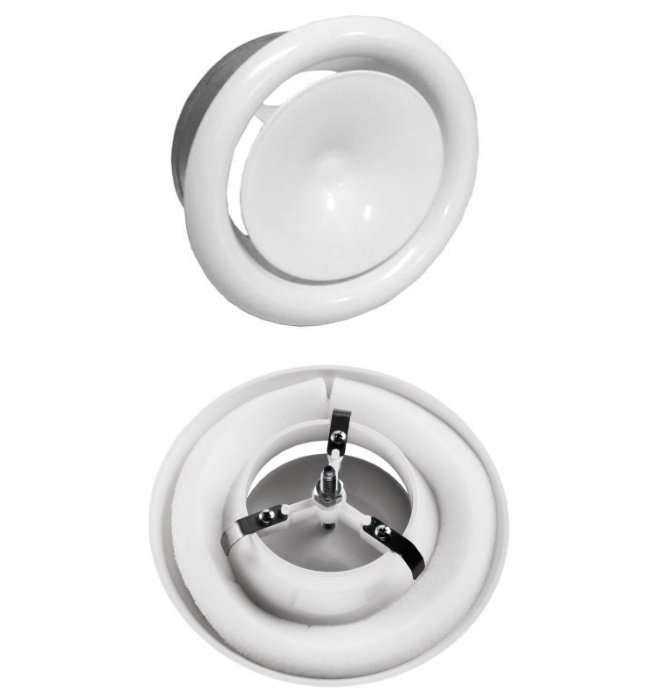

Конструкция анемостата может немного разнится в зависимости от модели и производителя, но в большинстве случаев устройство состоит из таких элементов:

• круглого корпуса с распорками и монтажными лапками, в центре которого расположена резьба для удержания диска;
• регулируемого диска, к которому прикреплен стержень с резьбой для движения в корпусе;
• монтажных фланцев для удержания устройства в потолке или стене.

Рекомендуем: При какой температуре включают отопление в квартирах

Некоторые модели не содержат монтажного фланца, а в отверстие вставляется непосредственно корпус. Также производятся анемостаты с несколькими дополнительными дисками в виде концентрических колец. Это нужно для разделения потока на большее число конусовидных струй, или при большом диаметре устройства.

Устройства бывают разных видов, моделей и размеров в зависимости от того, для чего конкретно применяют изделие. Маркируются они диаметром воздуховода, на который рассчитаны. Устройства отличаются типоразмерами 80, 100, 125, 150, 200 мм.

Анемостаты отличаются конструкцией, которая приспособлена для работы в приточной или вытяжной системе. Регулируемые диски приточных анемостатов имеют вогнутую снаружи форму, для создания минимального аэродинамического сопротивления. Для этих же целей в вытяжных системах используются устройства с выгнутой формой диска.

Обычно, сугубо вытяжное устройство производить нецелесообразно, так что изготовляют универсальное (анемостат приточно-вытяжной), которое хорошо работает во всех системах. Регулируемые диски для всех типов разрабатываются таким образом, чтобы между ними и корпусом можно было установить просвет необходимого размера для движения воздуха.

Еще одна важная особенность – материал. По этому фактору анемостаты разделяют на такие разновидности:

1. Пластиковые. Изготовляют из полистирола, ПВХ, АБС-пластика. Недорогие и легкие устройства. Их предпочтительней устанавливать в системах кондиционирования. При работе с горячим воздухом нужно следить за качеством пластика, чтобы при нагреве из него не выделялись вредные вещества.
2. Металлические, которые изготовляют из стали, алюминия, нержавейки. Анемостат металлический отличается прочностью и возможностью работы при подаче или удалении сильно нагретого воздуха. Они дороже пластиковых.
3. Деревянные – встречаются редко. В основном изготовляют для установки в саунах, банях или если этого требует дизайн помещения.

Для чего применяется и принцип работы

Достаточно много требований предъявляется к системе вентиляции, устанавливаемой в дом или квартиру. Одним из тех приспособлений, которые делают атмосферу в помещении комфортной, является диффузор вентиляционный. В таблице указаны все характерные функции для такого приспособления.

Устранение сквозняков	Когда воздушный поток при поступлении в комнату образует единую струю, то это сулит появлением сильных сквозняков, которые не очень хорошо сказываются на здоровье, особенно тех, кто не обладает сильной иммунной системой. Такое явление может устранить вентиляционный дефлектор, который обеспечивает расхождение воздуха и поток рассеивается.
Распределение воздушных потоков	Проветривание также становится более эффективным благодаря диффузору вентиляционному. Минусом проветривания в помещениях, не оснащенных диффузором, является то, что проветрить можно только определенную часть помещения, по которой проходят воздушные потоки, потому как поступление воздуха струйное. При помощи диффузора можно сделать так, чтобы струя рассеивалась, и воздух распределялся равномерно по всему объему воздушного пространства в комнате. Происходить это может несколькими способами, в основном популярны модели, имеющие рассеивающий тип принцип работы или же работающие по принципу завихрения. Такое устройство как вентиляционный дефлектор способны снизить скорость, с которой воздушные массы проходят по гибкому воздуховоду, либо усиливать скорость после попадания в вытяжку.
Модернизация вытяжки	Помогает рассеять воздушные потоки вентиляционный диффузор и в случае встраивания его в систему вентиляции, характерной вытяжным типом. Без диффузора такая конструкция, несмотря на то, что создает разряжение воздушных масс, все равно образует струи из воздуха, которые неблагоприятны для атмосферы в помещении. При чем, от того, насколько сильно изменилась направленность потока воздуха, зависит количество, которое может поступить в вытяжное отверстие. Чем больше изменение потока, тем меньшее количество воздушных масс будет проходить в вентиляцию. Диффузор справляется и с этой задачей.
Контроль над процессом	Установка диффузора предполагает возможность осуществлять контроль над потоками воздуха, которые поступают в помещение или выходят из него, настроив при помощи специального пульта работу диффузора. Такая функция обеспечивает дополнительный комфорт и предотвращает появления сквозняков или некачественного проветривания. Плюс ко всему устройство устраняет шумы, которые могут издаваться из-за сильных воздушных масс, которые «гуляют» по помещению.

Такое устройство в основном представлено конструкцию, которая имеет различную форму (такую можно выбрать в зависимости от желаний и необходимости), материал также может варьировать, и в дополнение оснащено специальным прокладочным материалом из резины, которая обеспечивает герметичность. В случае если диффузор вентиляционный приобретается приточного типа, то его конструкция оснащена воздухонаправляющим кольцом и крыльчаткой. Некоторые элементы конструкции и функционал зависят от разновидности диффузора вентиляционного.

Виды анемостатов

В зависимости от типа системы вентиляции, применяются различные виды анемостатов. Анемостаты представлены тремя видами:

• Вытяжные. Данный тип анемостата используется практически повсеместно. Он позволяет нагонять свежий воздух и одновременно удалять неприятные запахи и избыточную влагу;
• Приточные. Также может применяться в помещениях любого предназначения. Главная функция данного анемостата подача свежего воздуха и сохранение приятного микроклимата внутри помещения. Благодаря чему их часто используют в вентиляционных системах с конвекторами и другим отопительным оборудованием;
• Приточно-вытяжные. Как понятно из названия, данный тип анемостатов является комбинированным и включает в себя функции обоих видов. Оптимально работая как на приток, так и на вытяжку воздуха. Также может использоваться в принудительных вентиляционных системах и в системах с отопительным оборудованием.

В каждом анемостате находится специальный винт, который крутится от разницы давлений в вентиляционной системе. В зависимости от формы наружной тарелки, анемостат позволяет либо нагонять, либо забирать воздух, либо делать и то и другое.
