Размеры и преимущества плоских радиаторов отопления

Радиаторы для панорамных окон

В данной статье мы рассмотрим основные варианты обогрева помещений с панорамными окнами, их достоинства и недостатки. Большие, широкие окна в пол создают неповторимую атмосферу в доме: наполняют помещение светом, открывают потрясающий вид. Одновременно, современные энергосберегающие стеклопакеты позволяют применять панорамные окна даже в российских условиях. Неудивительно, что данное архитектурное решение набирает все большую популярность. Но оно, в то же время, требует и более тщательного планирования предстоящих ремонтных работ.

Внутрипольные конвекторы для панорамных окон

Чаще всего, обогрев подобных помещений возлагают на внутрипольные конвекторы. Это самое очевидное и простое решение с точки зрения дизайна: конвектор не бросается в глаза, не закрывает вид из окна и при этом располагается прямо под окном, надежно защищая окно от конденсата. Внутрипольные конвекторы удобны также для дизайнеров интерьеров: они могут никак не учитывать отопительные приборы в своем проекте, предполагая, что это будут незаметные конвекторы в полу. Большинство производителей предоставляют возможность покраски декоративной решетки в цвет напольного покрытия.

Но внутрипольные конвекторы имеют и определенные недостатки, не позволяющие назвать их универсальным решением:

• Во-первых, не всегда есть техническая возможность их установить. Например, это может быть связано со слишком жесткими ограничениями по высоте конвектора, из-за чего не получается найти подходящую модель.
• Во-вторых, конструкция конвекторов делает их сложными для уборки: они довольно легко собирают пыль, которую уже затруднительно убрать из-под теплообменника.
• В-тертьих, внутрипольные конвекторы — относительно маломощный отопительный прибор. В большинстве случаев их оказывается не достаточно для полноценного обогрева всего помещения. Решением может быть использование конвекторов с принудительной конвекцией, снабженных тангенциальными вентиляторами, но это не только увеличивает общую стоимость оборудования и монтажа, но также и отрицательно сказывается на комфорте внутри помещения: постоянный небольшой шум от работы вентиляторов, мелкая дисперсионная пыль в воздухе и т. д.

Внутрипольные конвекторы для панорамных окон.

Плюсы:

• Конвекторы хорошо вписываются в интерьер и не загораживают вид из окна
• Располагаясь непосредственно под окном, конвекторы надежно защищают помещение от сквозняков и образования конденсата на стекле

Минусы:

• Не всегда возможна установка конвекторов по техническим причинам
• Внутрипольные конвекторы обладают небольшой тепловой мощностью, из-за чего их можно использовать только в комбинации с другими отопительными приборами. Конвекторы с принудительной конвекцией имеют высокую мощность, но при этом обладают и собственными недостатками.
• Как и любые конвекторы, внутрипольные конвекторы довольно трубы для уборки от пыли. Поэтому поддержать идеальную чистоту в доме будет сложнее.

Низкие радиаторы для панорамных окон

Другим решением для отопления могут служить низкие напольные радиаторы. Они более универсальны — могут быть установлены практически при любой разводке труб в квартире и при любой высоте заливки пола.

Основным недостатком низких радиаторов является то, что они частично перекрыывают вид из окна, а в некоторых случаях могут и мешать его полному раскрытию, а также мойке стекол.

Плюсы:

• Радиаторы располагаются непосредственно напротив окна — защащиют окна от конденсата, а также помещение от сквозняков.
• Низкие напольные радиаторы могут быть установлены практически в любых условиях: любая разводка труб и высота пола.

Минусы:

• Радиаторы частично закрывают панорамное окно
• Низкие радиаторы также будут мешать открыванию окна (если предусмотрено его конструкцией), а также в некоторых случаях — мытью окна.

Радиаторы рядом с окнами

Интересным дизайнерским решением могут являться радиаторы, расположенные рядом с панорамными окнами. В этом случае радиаторы равномерно прогревают помещение и при этом не закрывают окно. Основным недостатком здесь является не оптимальное расположение радиаторов отопления.

Плюсы:

• В большинстве случаев это самый недорогой вариант
• Большой выбор в месте расположения радиатора, а также в выборе модели радиатора
• Радиаторы легки в уборке

Минусы:

• Радиатор не перекрывает потоки холодного воздуха со стороны окна, в результате чего рядом с окном температура может быть ниже, чем в остальном помещении
• В некоторых случаях возможно образование конденсата на стекле, но это скорее вопрос недостаточной вентиляции или плохого качества стеклопакета.

​​

Описание изделий

Конструкция устройства

Старые пластинчатые радиаторы отопления в СССР использовались практически наравне с привычными чугунными батареями. Их устанавливали в школах, поликлиниках, государственных учреждениях – т.е. там, где необходимо было обогревать достаточно большой объем воздуха.

Ранее такие радиаторы использовались повсеместно

На сегодняшний день конструкция подобных устройств была несколько усовершенствована (в основном за счет применения современных материалов), однако общая схема осталась неизменной:

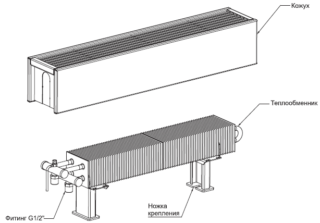

Основу системы составляет U-образная выгнутая трубка, по которой движется теплоноситель. На входе и на выходе устанавливаются краны, позволяющие отсечь радиатор от системы.

Конструкция с открытыми теплообменниками

Чаще всего вся эта система собирается в тонкостенном металлическом корпусе, основной функцией которого является защита теплообменников от пыли, от царапин и ожогов при контакте с обогревателем уберегается человек. Для выхода горячего воздуха в верхней части корпуса проделываются отверстия.

Изделие в стальном корпусе

Принцип действия

Функционирует такая система довольно просто:

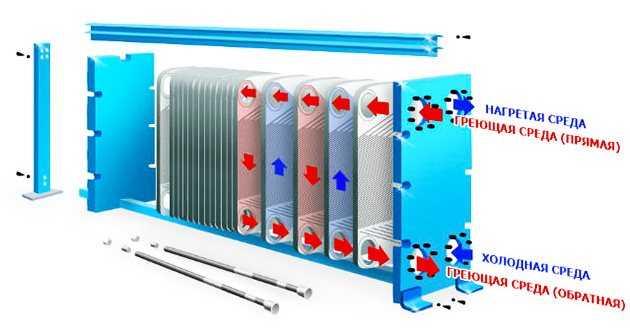

Так работают теплообменные пластины

• Теплоноситель (горячая вода или пар с высокой температурой) под давлением до 20 атмосфер двигается по трубам. При этом высокая скорость движения приводит к тому, что при перемещении по контуру температура теплоносителя снижается незначительно.
• При прохождении через участок с теплообменниками вода отдает часть энергии пластинам. Те, в свою очередь, быстро нагреваются до высокой температуры.

Движение тепловых потоков во встроенной модели

• Холодный воздух поступает в корпус радиатора через отверстия в нижней части.
• Значительная площадь пластин облегчает теплоотдачу, поскольку они практически всей поверхностью контактируют с воздухом.
• После того как температура воздуха повышается, он поднимается вверх и выходит из корпуса через отверстия в крышке.

Процесс вертикального перемещения воздуха при теплообмене происходит непрерывно и называется конвекцией. Сами же отопительные приборы часто именуют конвекторами.

Нужно отметить, что не всегда естественного подъема воздуха бывает достаточно. В этом случае в нижней части корпуса монтируется вентилятор, который обеспечивает перемещение воздушных масс. С одной стороны, цена отопления при этом возрастает за счет использования дополнительной электроэнергии, но с другой стороны существенно увеличивается и эффективность.

Основные разновидности

На сегодняшний день рынок предлагает несколько разновидностей батарей пластинчатого типа.

Их можно условно разделить по ряду признаков:

Фото стальной модели

Комбинация медных трубок и алюминиевых пластин

2 В каких помещениях устанавливают встраиваемые в пол радиаторы?

У некоторых моделей есть дополнительные функции, такие как отвод конденсата, автоматическая регуляция, программируемый контроль климата.

Внутрипольный конвектор

Подобные радиаторы наиболее востребованы в помещениях, где требуется создать особый микроклимат:

• в теплицах;
• в музеях;
• в галереях;
• в домах с панорамными окнами.

Радиусный/угловой внутрипольный конвектор

Универсальность и многофункциональность встраиваемых в пол батарей способствует тому, что им отдают предпочтение при организации отопления как в жилых помещениях, так и в офисных, а также в помещениях коммерческого назначения.

Встраиваемые конвекторы иногда устанавливают в подоконники

ПРИЛОЖЕНИЕ: Как определить требуемую тепловую мощность радиатора отопления

Радиатор всегда выбирается для конкретного помещения, так как устанавливается и подключается к контуру отопления стационарно в надежде на многолетнее использование

Значит, важно выбрать правильную модель, чтобы ее тепловой отдачи было достаточно для прогрева этой комнаты. Или же, если речь идет о разборной модели – необходимо определить нужное количество секций. Очень часто встречается утверждение, что для определения мощности обогрева достаточно разделить площадь комнаты на 10, и получить готовое значение в киловаттах

Из расчета, что на 1 квадратный метр требуется затрать 100 Вт тепловой энергии

Очень часто встречается утверждение, что для определения мощности обогрева достаточно разделить площадь комнаты на 10, и получить готовое значение в киловаттах. Из расчета, что на 1 квадратный метр требуется затрать 100 Вт тепловой энергии.

Надо сказать, что такой подход слишком уж приблизительный. Дело в том, что потребность в подаче тепла зависит отнюдь не только от площади помещения. Основная задача системы отопления – это компенсация тепловых потерь, а вот их количество зависит от очень многих факторов.

Поэтому советуем воспользоваться более подробным и совершенным алгоритмом расчета необходимой тепловой мощности. Он реализован в предлагаемом вниманию онлайн-калькуляторе.

Если при пользовании калькулятором возникнут вопросы, то некоторые рекомендации по проведению расчета читатель найдет ниже.

Несколько пояснений по расчетам

Итак, какие данные предлагается указать в качестве исходных:

Естественно, многое зависит от климатических условий региона

Они будут учтены указанием минимальной температуры в самую холодную декаду зимы (важно – обычных показателей для конкретной местности, не аномальных!) Далее, указываются размеры помещения – его площадь и высота потолков. Необходимо учесть объем прогреваемого помещения

Чем больше в помещении внешних стен, тем выше теплопотери

Это учитывается следующим пунктом. Внешние стены, смотрящие в северном направлении, никогда не видят солнца, и в таких помещениях обычно холоднее. Если в стену и окно комнаты практически постоянно дует преобладающий зимний ветер, то это тоже сказывается на количестве тепловых потерь. Стена с подветренной стороны выстуживается не столь сильно. Важнейшее значение имеет качество термоизоляции стен. Полноценным утепление можно считать в том случае, если оно выполнено в полном объеме на основании проведенных теплотехнических расчетов. Ну а неутепленной стена и вовсе быть не должна в жилом доме, иначе отопление становится бессмысленной тратой ресурсов. Следующие два пункта – это соседство комнаты сверху и снизу, также в значительной степени влияющее на объемы теплопотерь. Целый раздел калькулятора посвящен окнам. Это неудивительно, так как именно через эти элементы конструкции дома теряется очень много тепла. По указанным данным программа калькулятора взнесет необходимые коррективы в расчет. Если в комнате есть дверь на улицу или в холодное помещение, то каждое ее открытие сопровождается притоком немалого объема охлаждённого воздуха, что требует соответствующей компенсации. Эффективность работы радиаторов отопления зависит и от схемы их подключения к контуру. В этом можно убедиться, попробовав разные варианты при проведении расчетов, и выбрав затем оптимальный. Наконец, размещение радиатора на стене тоже может сказываться на эффективности его теплоотдачи. На заметку любителям закрывать батареи декоративными экранами или коробами.

Далее, пользователю предлагается выбрать направление расчета:

А. Если требуется определить просто тепловую мощность, необходимую для гарантированного обогрева помещения в самых неблагоприятных условиях, выбирается позиция «А». Это бывает необходимо при выборе неразборных радиаторов, конвекторов или даже иных источников тепла (электрообогревателей, печек и т.п.). Применяется такой подход и при определении необходимой суммарной мощности все системы отопления дома или квартиры – складываются рассчитанные показатели по всем комнатам.

Если выбран этот вариант, то и результат вычислений берется под пунктом «А» — он выражен в киловаттах.

Б. Когда целью ставится определение количества секций разборного радиатора, выбирается позиция «Б». После этого в следующем поле ввода потребуется указать паспортную мощность одной секции для оптимального температурного режима работы системы отопления.

После расчета, естественно, берется результат «Б», который покажет, сколько секций потребуется установить в батарее.

Монтаж

Плоский радиатор используют для систем обогрева, имеющих принудительную циркуляцию носителя тепла, то есть там, где используются циркуляционные насосы.

Отопительная система, использующая плоскую батарею, представляет собой закрытую конструкцию и имеет в своем составе мембранный расширительный бак. Выглядит она примерно следующим образом: носитель тепла под воздействием на него насоса идет по прямому трубопроводу, проходит через вентиль и далее попадает к потребителю тепла, затем проходя через развоздушник, идет по обратному трубопроводу до мембранного расширительного бака. И оттуда процесс повторяется заново.

Схема закрытой системы отопления с плоскими радиаторами

Если установка плоских батарей применяет открытую систему, срок службы батареи будет значительно меньше. Сливать воду часто нет никакой необходимости. В только что заливаемой жидкости, всегда большое содержание кислорода, что приведет к воздействию коррозии на радиатор. Не рекомендуется установка тонких устройств в комнатах с повышенной влагой воздуха, например, в ванной комнате. Если соблюдать все требования и рекомендации, риск рождения коррозии минимальный.

Возможна, монтаж плоских радиаторов своими руками друг за другом, в этом случае мощность тепла снизится на сорок процентов на метр, так как отдача тепла посредством излучения после второго ряда уменьшится. Если их установить рядами и оснастить сверху пластинами, получится конструкция, выглядящая как один аппарат.

Плоская батарея – это закрытое устройство плоского типа, по которому движется носитель тепла.

Когда устройство батареи применили для системы водяного отопления, с трубами из пластика или металла, надо поставить противодиффузный оградитель. Он предохранит от воздействия кислородных масс.

Перед тем как купить плоские батареи, ознакомьтесь с техническими характеристиками плоского устройства батареи, подходят ли они к данному зданию. Так, например, когда в здании используется газовый котел с клапаном защиты, давление жидкости должно составлять максимально 3.0 бар.

Обратите внимание на температуру воды в трубах. Рассуждает неверно тот, кто решил сменить радиаторы, выбросить устаревшие и поставить новые. Перед покупкой новых радиаторов для отопления надо произвести точные расчеты, учесть характеристику здания, проект устанавливаемой или уже существующей системы, техническую характеристику устройства, доверить работу по установке специалистам

Перед покупкой новых радиаторов для отопления надо произвести точные расчеты, учесть характеристику здания, проект устанавливаемой или уже существующей системы, техническую характеристику устройства, доверить работу по установке специалистам

Перед покупкой новых радиаторов для отопления надо произвести точные расчеты, учесть характеристику здания, проект устанавливаемой или уже существующей системы, техническую характеристику устройства, доверить работу по установке специалистам

Рассуждает неверно тот, кто решил сменить радиаторы, выбросить устаревшие и поставить новые. Перед покупкой новых радиаторов для отопления надо произвести точные расчеты, учесть характеристику здания, проект устанавливаемой или уже существующей системы, техническую характеристику устройства, доверить работу по установке специалистам.

Нюансы использования напольных приборов отопления

Особенность радиаторов напольного типа – компактный формат. Следовательно, у них небольшой объем теплоносителя. Поэтому не рекомендуется резко перекрывать поток регулирующими клапанами в прогретом помещении, температура может быстро понизиться.

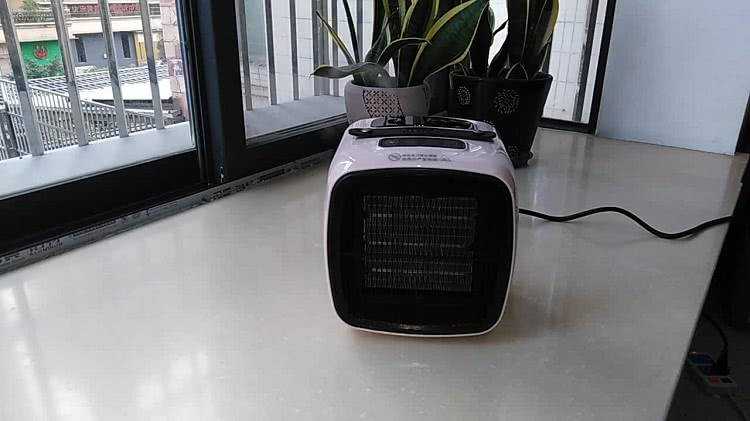

Компактный электрический конвектор для обогрева небольшого помещения

Открытые щели в верхней плоскости напольных приборов – «ловушка» для мелких предметов. Поэтому нежелательно ставить такие модели в детской комнате без дополнительного декоративного щита для стальных радиаторов.

Если рассуждать о целесообразности применения декоративных щитов для низких моделей, то здесь мнения экспертов и потребителей часто расходятся. Напольное паровое оборудование обычно выпускается без особых дизайнерских излишеств.

Декоративные решетки не предусмотрены для напольных и плинтусных обогревателей. Как правило, для секционных радиаторов они приобретаются отдельно, по желанию хозяев дома или по рекомендации дизайнера интерьера.

В продаже предлагаются защитные решетки для отопительных приборов разного типа:

• цокольных и внутрипольных;
• напольных;
• настенных (подоконных);
• нишевых (встроенных или внутристенных).

Декоративные радиаторы оснащены эстетичной пластиной и больше напоминают картину или инсталляцию, чем отопительный прибор. Съемные решетки выпускаются из традиционных материалов:

• стальных листов;
• алюминия;
• декоративной фанеры и ДВП;
• натуральной древесины;
• ламинированного или шпонированного щита и МДФ.

Внутрипольный конвектор должен быть защищен решеткой, чтобы мелкие предметы не попали внутрь прибора

Красивые трубчатые и секционные радиаторы чаще всего используют без декорирования. Их выкрашивают под цвет стен или интерьерного текстиля

В качестве встроенных блоков и за мебелью они практически не видны, но важно продумать, как скрыть и напольное крепление для самих радиаторов

Декоративные щиты – распространенный способ облагораживания пластинчато-щитовых моделей. Это отличный способ скрыть оборудование, но он «ворует» до 25% теплоотдачи.

Есть также угловые и радиусные модели напольных приборов, их предлагают такие компании:

• ТМ Carrera;
• Polvax;
• Verano;
• Jaga,
• Mohlenhoff;
• Minib.

Встроенное и напольное оборудование, работающее от сети, чаще всего монтируют там, где нет возможности подвести или модернизировать паровое отопление. Экономически они менее выгодны, но тепловые вентиляторы оправданы в загородных домах, редко посещаемых в зимнее время. С их помощью в помещении быстро нагнетается теплый воздух, подобно тепловой пушке.

Установка

Плоские радиаторы используют для отопления, где организуется принудительная циркуляция теплоносителя. Ставятся они там, где давление и движение создаются насосами.

Плоские радиаторы ставятся для отопления закрытого типа. В составе обязательно присутствует расширительный бак.

Процесс выглядит так:

1. Носитель тепла начинает движение по трубопроводу под воздействием насоса.
2. Проходит по вентилю.
3. Оказывается у потребителей.
4. Идёт по развоздушнику.
5. Направляется к обратному трубопроводу, пока не достигнет расширительного бака с мембраной.
6. Процесс повторяется.

Батареи данного типа имеют меньший срок службы, когда их монтируют в открытую. Нет необходимости постоянно сливать воду. Кислорода в жидкости больше, если её залили только что. Из-за этого на радиатор активнее воздействуют коррозионные процессы.

В комнатах, где уровень влажности высокий, не рекомендуется устанавливать тонкие радиаторы.

Допускается монтаж нескольких радиаторов, идущих друг за другом. Тогда мощность тепла снижается на 40 процентов за каждый метр. Ведь отдача тепла уменьшается после второго ряда. Конструкцию, которая выглядит как один аппарат, легче получить, если установить радиаторы рядами, а сверху снабдить пластинами.

Особенности подключения

Для подключения используется боковая или нижняя подводка

Вне зависимости от конструкции напольные отопители подсоединяются в систему по принципу стандартных модификаций с нижним типом подводки:

1. Труба-теплообменник находится в ножках или опорах, поэтому ее маскировать не нужно.
2. Производится регулировка кронштейнов по высоте, их выравнивание строительным уровнем.
3. Прикручиваются к поверхности пола вспомогательные кронштейны.
4. Фиксируется радиатор на ножки или корпус.
5. На боковую часть ставится ручка температурного регулятора.

На последнем этапе проверяется качество соединений и выполняется обвязка.

Критерии выбора батарей

Материалом выбор радиаторов не ограничивается. Есть не менее важные параметры, которые стоит учитывать при покупке устройств для частного дома:

• рабочее давление в системе — уже упоминалось, что в автономном отоплении скачков давления и гидроударов не бывает. В среднем показатель составляет от 3 до 10 атм. Такое давление выдержат любые из упомянутых радиаторов;
• тепловая мощность — характеристика требуется для расчета количества секций. По умолчанию используется формула «площадь помещения Х 100 / мощность 1 секции». Но для более точного расчета стоит учитывать косвенные факторы, как предпочтительная температура в доме, средняя температура на улице зимой и остальное;
• скорость реакции на изменения t° — хорошо, если радиатор быстро откликается на команды терморегулятора. Так вы сможете в любой момент убавить или добавить мощности, чтобы быстро получить комфортную температуру в помещении.

Что касается производителя, здесь уже личное дело каждого. Многие до сих пор скептически относятся к отечественной продукции, хотя по факту она ни в чем не уступает импортной. Зато по стоимости российские радиаторы отопления намного доступнее.

Автономные модели батарей

Мы разобрались, какие бывают батареи отопления для стандартных отопительных систем. Однако стоит отметить и автономные модели радиаторов, которые инее зависят от отопительной системы и могут быть использованы как дополнение. Масляные радиаторы отопления – их еще называют маслонаполненными. Это прекрасное решение, если вам нужно обогреть небольшое помещение до 30 кв.м. Такие масляные радиаторы отопления настенные работают от электрической сети. Они являются полностью автономными от отопительной системы. Также они мобильны – это позволяет легко переносить приборы.

Масляные радиаторы отопления

Еще один вариант – это кварцевые батареи отопления. Такие приборы представляют собой монолитную плиту, которая выполнена из специального раствора на кварцевом песке. Нагревательный компонент сделан из сплава дух металлов – хрома и никеля, он полностью отделен от окружающей среды. Устройство также функционирует от сети.

Кварцевые батареи отопления

Относительно новое решение – плинтусные радиаторы отопления. Это комфортные устройства, которые работают от низкотемпературных источников. Такие радиаторы делают тепловую завесу, при этом сохраняя температурный режим по периметру всех помещений.

Плинтусные радиаторы отопления

Достоинства и недостатки

О некоторых качествах напольных отопительных радиаторов было уже сказано, но повторимся еще раз. Напольный вид отопительного прибора позволяет перенести большой вес с легкой перегородки на прочный пол. Это первое. Второе – появляется возможность создать тепловую завесу там, где навесить батарею нельзя. Третье – монтажный процесс намного упрощается. Во всяком случае, нет необходимости сверлить стену и крепить к ней кронштейны.

Но так как радиаторы устанавливаются на пол, то скрытую разводку можно провести только под полом. И если вы решили использовать эти модели в собственном доме, то это будет не так сложно. А если напольные батареи устанавливаются в магазинах или торговых залах? Знаете, из чего там сделано основание? Это чистый железобетон, который долбить придется долго и мучительно. К тому же с чисто технической стороны прятать трубы в пол не рекомендуется. Из строя со временем выходит любой материал, даже полимер. Поэтому необходимо создать благоприятные условия для проведения ремонтных работ.

Батарея

Этот отопительный прибор состоит минимум из двух радиаторов, которые составляют часть механического соединения.

Отвод тепла от отопительной батареи производят тремя путями: конвекцией, излучением и теплопроводностью.

Если тепло передается движением циркулирующей жидкости внутри системы и перемешивается с теплым воздухом в комнате, тогда это конвекция. Если поверхность батареи ребристая, а ее площадь большая, то конвекцией передается большое количество тепла. В том случае, если прибор имеет высокую конвективную характеристику, то он производит быстрый нагрев комнатного воздуха, но в тоже время может создать сквозняк и поднять пыль. Поэтому он не пригоден для спальни и детской.

Тепловое излучение — передает внутреннюю тепловую энергию от более нагретого тела к прохладному, при этом применяются электромагнитные колебания, имеющие разную длину. Они проходят через воздух и нагревают расположенные в помещении твердые предметы и стены, которые конвекцией и тепловодностью передают тепло в воздух.

Оболочка батареи передает тепло воздуху, который, нагреваясь, поднимается наверх, а на его место поступает холодный. Причем если площадь соприкосновения метала и воздуха большая, тогда скорость движения приведет к появлению сквозняка, который распространяется на уровне пола. В таком варианте удобными являются чугунные батареи.

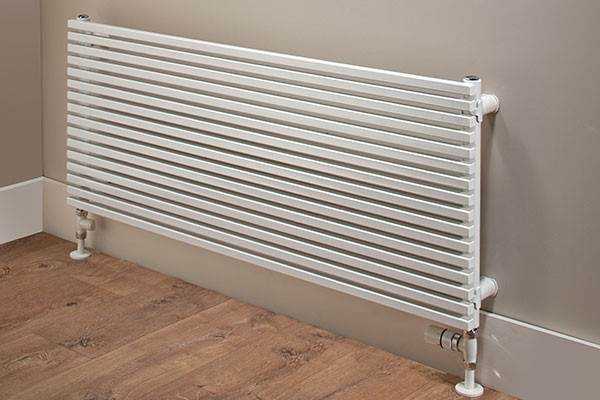

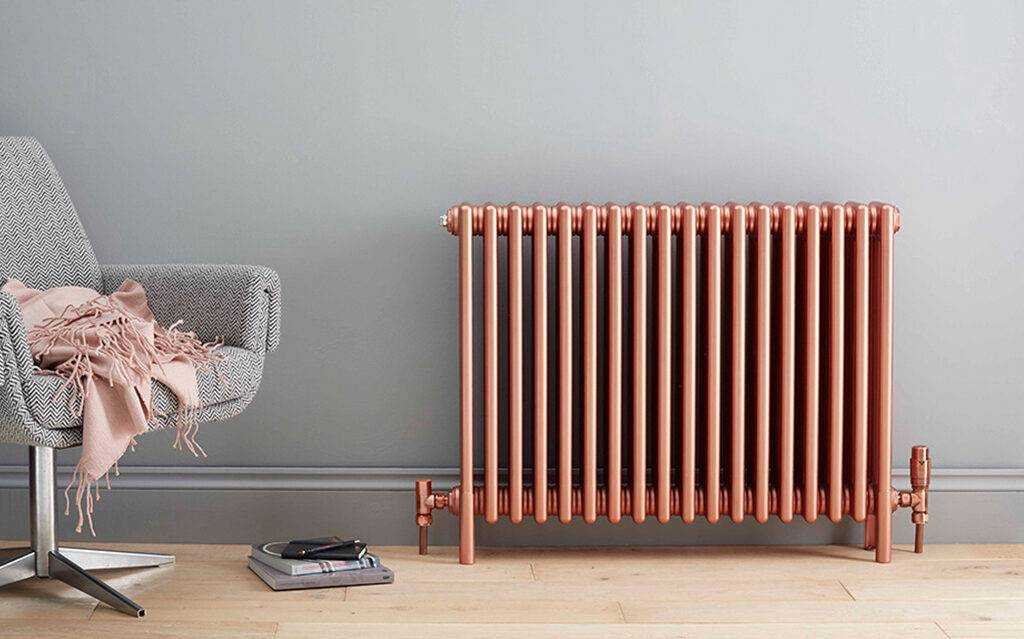

Стальные радиаторы отопления трубчатого типа

Данного типа радиаторы отопления из стали устанавливают гораздо реже, чем панельные приборы. Причина меньшей популярности заключается в высокой стоимости трубчатых устройств. Конструкционное решение таких отопительных радиаторов представляет собой ряд вертикальных или горизонтальных труб из стали, которые соединены с коллекторами. В результате отопительный прибор быстро нагревается и остывает, а его работа управляется при помощи автоматического регулятора.

Дизайн трубчатых радиаторов бывает весьма привлекателен, нередко их изготавливают в виде предметов интерьера, как на фото. Они обладают следующими параметрами: высота 190 – 3000 миллиметров, глубина – не более 225 миллиметров, длина не имеет ограничения. Специалисты рекомендуют: если производится монтаж стальных радиаторов отопления трубчатого типа под окном, следить за тем, чтобы они в длину имели не менее 75% от ширины проема окна.

У таких приборов параметры следующие:

• рабочее давление не выше 12 атмосфер;
• давление опрессовочное до 25 атмосфер;
• максимальная температура носителя тепла 120 °C.

Поскольку приборы трубчатой конструкции способны выдерживать сильные гидроудары, они считаются идеальным решением для установки в квартирах многоэтажных зданий.

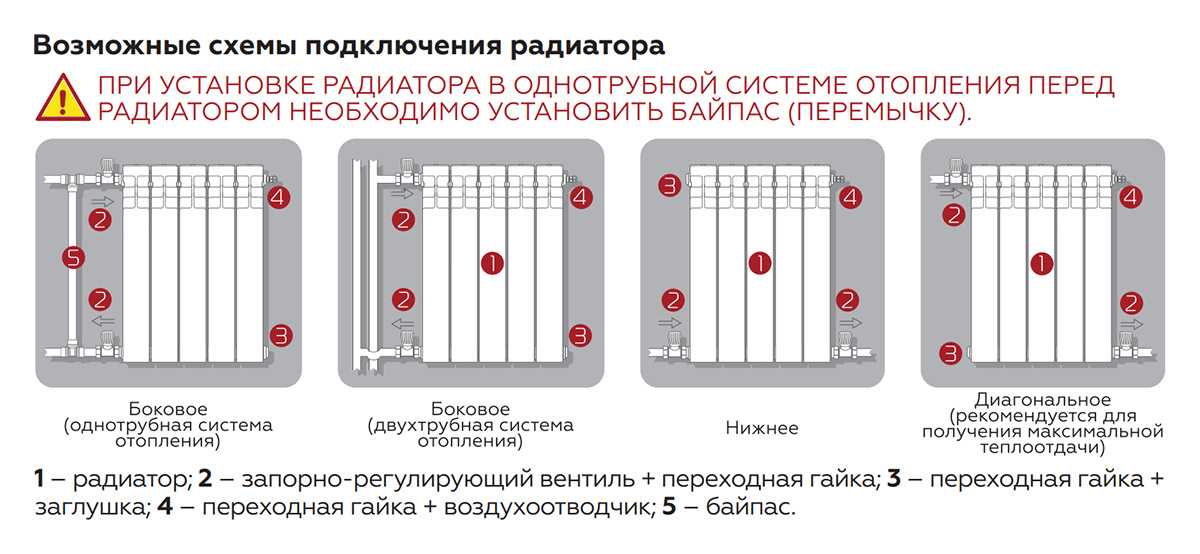

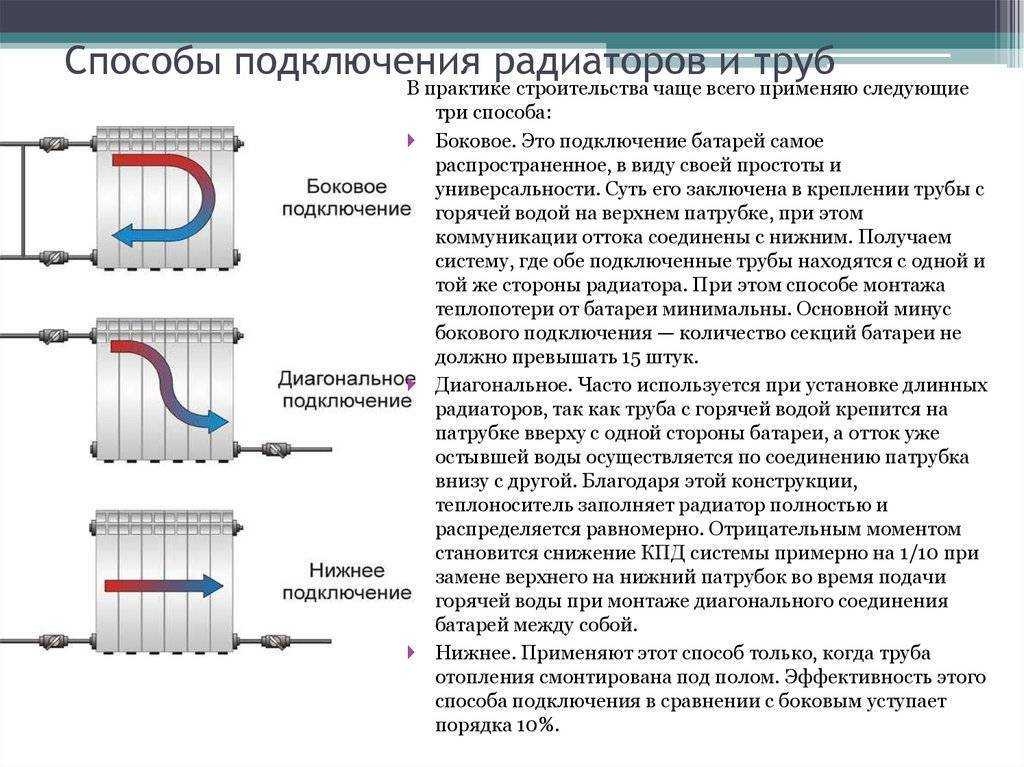

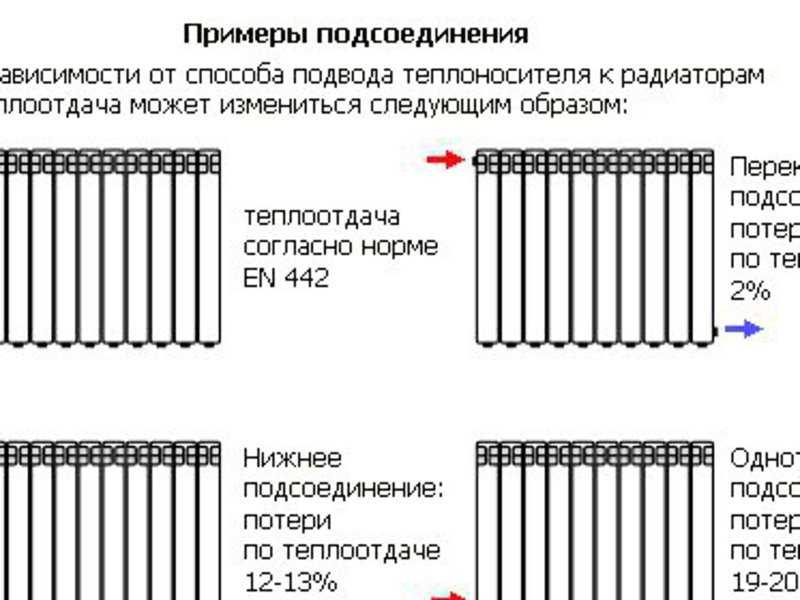

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

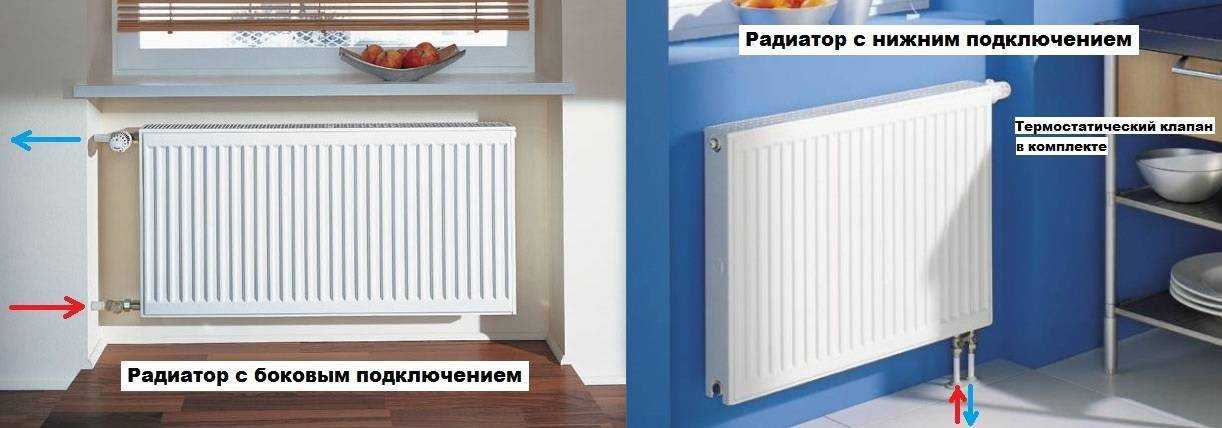

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
