Кондиционер из холодильника: как сделать из старого для машины

Контейнер + кулер

Необходимые материалы:

пластиковый контейнер объемом 1,5-2 л;
минивентилятор от компьютерного блока питания;
гофрированный сифон из пластика;
клеевой пистолет;
монтажный нож.

Как сделать самодельный кондиционер, сборка конструкции:

Внутри крышки контейнера вырезать отверстие чуть меньшего размера, чем минивентилятор;
Приклеить его к крышке так, чтобы поток воздуха был направлен внутрь контейнера (с помощью горячего клея).
Вырезать отверстие для сифонной трубы.
От гофрированного сантехнического сифона отрезать 25-30 см.
Закрепить получившийся отрезок внутри крышки контейнера с помощью горячего пистолета.
Поместить внутрь контейнера лед.
Плотно закрыть крышку.
Подключить минивентилятор к сети.

Направление охлажденного воздуха можно регулировать с помощью сифона. При возможности лучше использовать большой кусок льда. Воздушный поток, попадая в контейнер сможет в нем циркулировать и больше охлаждаться. В случае с маленькими кусочками льда такой циркуляции воздуха не будет.

Направление охлажденного потока можно регулировать с помощью сифона. Лучше использовать большой кусок льда. Воздушный поток, попадая внутрь контейнера сможет циркулировать и больше охлаждаться. С маленькими кусочками льда такой циркуляции не будет.

Варианты использования

Невозможно использовать для охлаждения комнаты холодильник, который в ней стоит. Даже в идеальном случае количество теплоты, которое «отнял» испаритель, будет равно теплу, выделяемому конденсатором.

Но нужна еще работа по перемещению хладагента и созданию разницы давлений в испарителе и конденсаторе. Для этого используется мотор-компрессор, а у него есть потери энергии в виде трения поршневой группы и тепловых потерь в обмотках электродвигателя. То есть, компрессор при работе греется. Плюс тепло, выделяемое пусковым реле. Поэтому работающий холодильник излучает больше тепла, чем вырабатывает холода.

Вариант 1 – сплит-система

Чтобы использовать бытовой холодильник на охлаждение комнаты, конденсатор надо вынести за ее пределы. Это сделать можно. Но если повторить компоновку системы с разделенными блоками, то придется разобрать холодильник на составные части, а уже на их основе собрать кондиционер. Как это сделал домашний умелец на видео ниже.

Watch this video on YouTube

И хотя в этом примере целью было обустройство большой холодильной комнаты-камеры, способ изготовления самодельной сплит-системы аналогичен.

Недостаток варианта для выполнения своими руками – сложность и большой объем работы.

Вариант 2 – моноблок

У кондиционеров есть два вида моноблочного исполнения – мобильные и оконные кондиционеры. Оба вида не подходят для переделки старого холодильника.

У мобильного кондиционера конденсатор находится в изолированном корпусе, а тепло от него выводят на улицу с помощью гибкой трубы. Повторять подобную конструкцию на основе холодильника нецелесообразно – сложно, и такой моноблок займет много места в комнате.

Вставить в оконный проем можно только маленький холодильник с объемом до 100 литров. Но его номинальная мощность менее 100 Вт, а этого недостаточно, чтобы охлаждать комнату средних размеров.

Остается один вариант – полностью разместить холодильник за пределами помещения, а холодный воздух из камеры подавать в комнату по воздуховоду с помощью вентилятора. Получится своего рода канальный кондиционер в моноблочном исполнении.

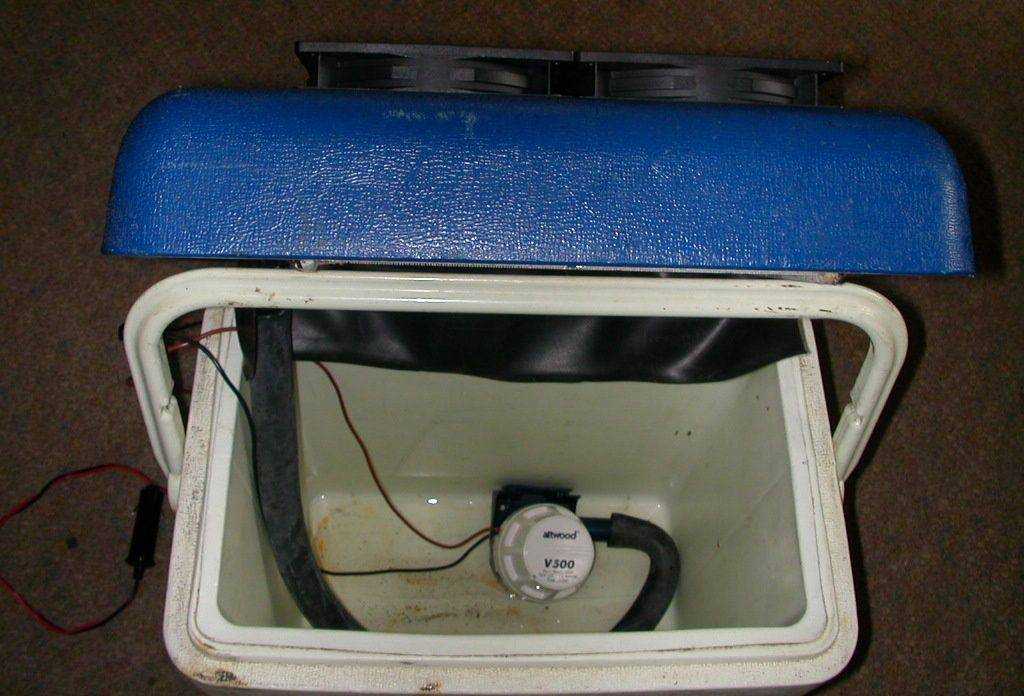

Простой самодельный кондиционер

Принцип действия подобных охладителей заключается в продувании комнатного воздуха сквозь предметы с отрицательной температурой. В этом качестве обычно выступает лед или аккумуляторы холода, предназначенные для специальных сумок, применяющихся для летней перевозки продуктов.

Источники холода помещают внутрь закрытого ящика, а в его стенку встраивают осевой вентилятор. С другой стороны делается отверстие для выхода охлажденного потока. Чего только не используют для изготовления корпуса:

старый автомобильный холодильник с утепленными стенками;
вместительные пластиковые бутылки, рассчитанные на 5 л воды и больше;
ящики из картона или пластмассы с крышками;
канистры из полимерных материалов.

Так выглядит простейшая конструкция охладителя

Этот мини-кондиционер также годится для охлаждения салона автомобиля, нужно только правильно подключить воздушный нагнетатель к бортовой электросети и заранее запастись нужным количеством льда.

Преимущества и недостатки конструкции

Примечательно, что подобные устройства действительно гонят в помещение холодный воздушный поток. Вдобавок простые кондиционеры реально делаются из подручных материалов, чья цена стремится к нулю. Максимум, на что придется потратиться – это осевой вентилятор, если он не найдется в домашнем хозяйстве.

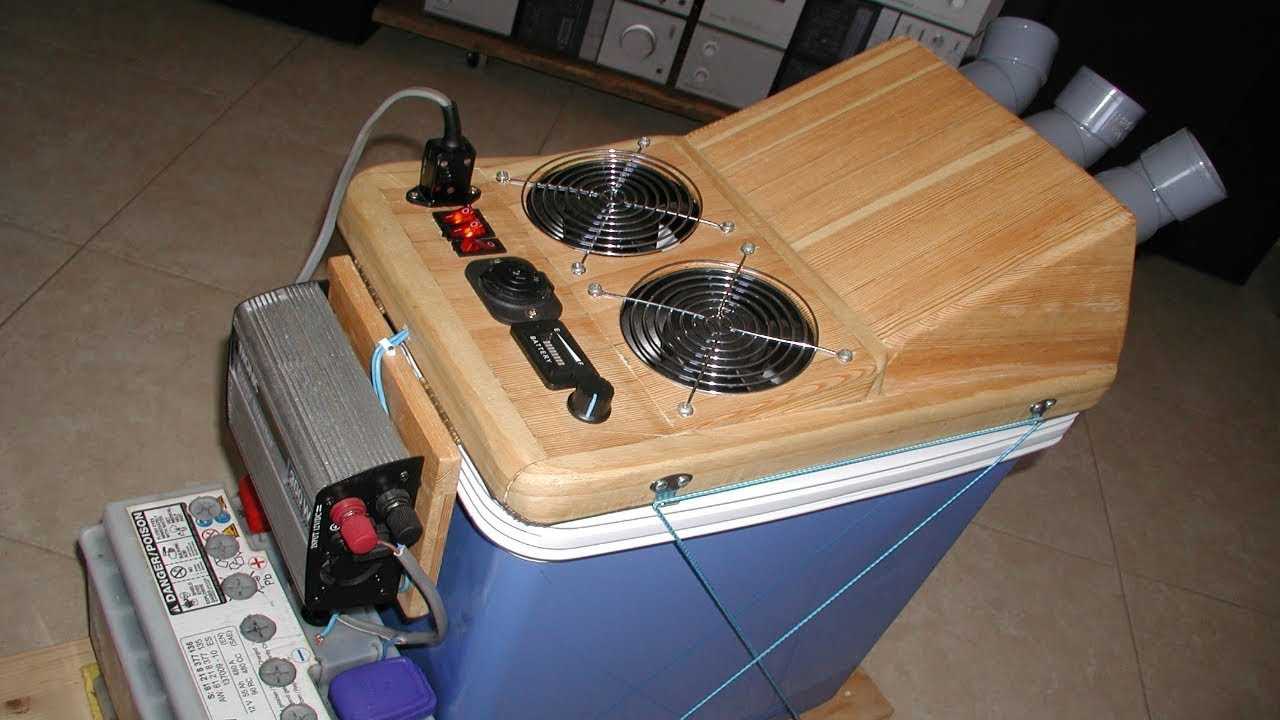

Установка и подключение аппарата в машине

К сожалению, недостатки перечеркивают все достоинства охладителя:

Сколько ни накладывай льда в камеру, при жаре его надолго не хватит, поэтому надо постоянно замораживать новую воду.
Пока вы охлаждаете одну комнату, соседняя нагревается холодильником, где готовится лед. Плюс возрастает расход электроэнергии.
Длительность работы агрегата в автомобиле зависит от запаса льда, взятого с собой.
Воздух, проходящий через лед, частично увлажняется. Спустя какое-то время наступит перенасыщение комнаты влагой, отчего вы почувствуете себя еще хуже, чем от воздействия жары.

Вывод. Вышеописанные кондиционеры, изготовленные своими руками, можно признать работоспособными. Они могут вас выручить в безвыходном положении, но эксплуатация охладителя – дело довольно хлопотное.

Разновидности аккумуляторов холода

На сколько хватит льда в камере

Чтобы ответить на этот вопрос, посчитаем, какое количество холода выделит 1 кг льда при нагреве от температуры заморозки —6 °С до +20 °С. Для этого воспользуемся формулой расчета теплоты в зависимости от теплоемкости.

Нужно выполнить 4 действия:

Считаем отдачу холода при таянии льда: Q = 1 кг х 2.06 кДж/кг °С х (0 °С — 6 °С) = —12.36 кДж.
Находим справочное значение энергии, выделяющейся при плавлении льда – 335 кДж.
Рассчитываем, сколько холода передаст вода при нагреве: Q = 1 кг х 4.187 кДж/кг °С х (0 °С — 20 °С) = —83.74 кДж.
Складываем результаты и получаем —431.1 кДж или 119.75 Вт.

Даже если вы заморозите лед до температуры минус 15 °С, то вряд ли получите больше 150 Вт холода с 1 кг. Это значит, что для интенсивного охлаждения комнатки 3 х 3 м при жаре свыше 30 градусов придется добавлять в самодельный кондиционер по 1 кг льда каждые 20—30 минут и столько же замораживать. На практике расход выйдет меньшим, если вы удовлетворитесь сносной температурой воздуха – 25—28 °С.

Как собрать охладитель воздуха

Мини-кондиционер для дома или автомобиля изготавливается так:

В боковой стенке емкости прорежьте отверстие, равное по размеру рабочему сечению вентилятора.
Прикрутите кулер саморезами либо посадите на маленькие болтики.
Для выхода охлажденного потока сделайте второе отверстие. Другой вариант – насадить на горловину бутылки или канистры гофрированную пластиковую трубку. Аппарат готов.

Остается поставить и подключить импровизированный автокондиционер. Провода от кулера можно подвести к разъему прикуривателя, в цепи которого стоит мощный предохранитель. Процесс изготовления и подключения подробно показан на видео:

В чем особенности работы холодильника?

Важно понимать, что принцип работы холодильника близок к концепции кондиционера. Оба имеют замкнутый контур, внутри которого происходит испарение и конденсация поступившего тепла

Хладагент – главная составляющая устройства. Он проходит следующие стадии транспортировки:

Газ выталкивается в конденсатор. Происходит под высоким давлением работы компрессора. В результате хладагент претерпевает физическое изменение: меняет газовое состояние на жидкое. В процессе начинает выделяться тепло. Так, например, если провести рукой около задней стенки холодильника, можно почувствовать теплый воздух.
Прохождение через капиллярную трубку. Необходимо для обратного преобразования хладагента в газ. Манипуляция сопровождается потерей давления, выработанного компрессором.
Попадание в испаритель с последующим закипанием хладагентовой жидкости.
Прохождение через трубки морозильной камеры. В данном месте осуществляется распределение холодного воздуха.
Возвращение хладагента в компрессор, где круговорот происходит далее.

Холодильник, отработавший свой срок, – настоящий клад для умельцев. Они творят из него массу полезных вещей, тем самым давая новую жизнь агрегату. Например, коптильню для рыбы или мяса, шкафчик для гаража, будку для любимого питомца или компрессор для подкачки автоколес. Однако самым популярным видом переделки остается создание кондиционера.

Значительная экономия денежных средств семейного бюджета
Можно создать комфортабельные условия в дачных домиках, так как ставить дорогой кондиционер в них не целесообразно, потому как при наступлении зимних месяцев, хозяева уезжают в город, а кондиционер может стать добычей воришек.
Положительные эмоции от вещи, сделанной собственными руками.
Новый опыт и получение знаний о том, как из холодильника сделать кондиционер.
Нет необходимости в дорогостоящем обслуживании и профилактик.
Создание комфортной атмосферы при помощи охлаждения воздуха.
Увеличение работоспособности, всем известно, что жара очень быстро утомляет. А прохладный воздух бодрит и заставляет себя чувствовать энергичнее.
Не нужно покупать и менять фильтры, так как кондиционер из холодильника их не предусматривает.

Водяная охлаждающая установка

Идея проста и одновременно эффективна: через теплообменник с вентилятором, расположенный внутри помещения, прокачивается холодная вода. Поскольку ее температура лежит в пределах 5—10 °С, то воздушный поток охлаждается и в комнате становится прохладнее. Источником воды служит колодец либо скважина, а теплообменником выступает радиатор от машины или старого кондиционера.

Проточная система охлаждения состоит из 3 элементов:

собственно теплообменник;
погружной или скважинный насос;
утепленные трубопроводы подачи и сброса воды.

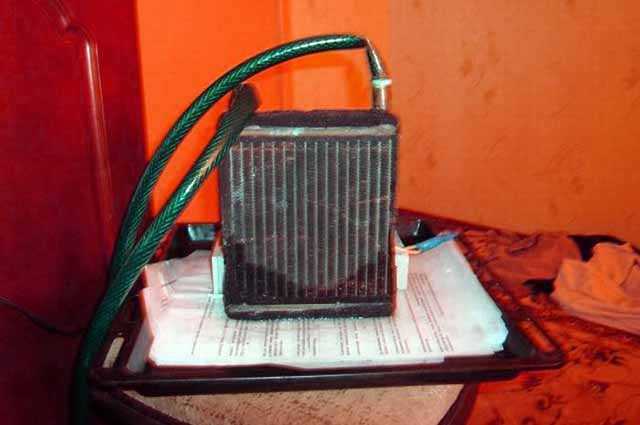

Изготовление водяного кондиционера

Порядок сборки охладителя следующий:

Поставьте и закрепите в удобном месте помещения автомобильный радиатор.
Проложите к нему подающую и обратную магистраль. Для соединения с патрубками элемента используйте переходники и хомуты.
Смонтируйте насос в колодце или скважине и подключите к нему трубопровод подачи хладоносителя к теплообменнику.
Участок подающей трубы утеплите, чтобы вода не нагревалась раньше времени. Обратную магистраль изолировать не обязательно.

Чтобы сделать водяной кондиционер и успешно его запустить, нужно решить 2 задачи: куда девать воду и как регулировать скорость ее подачи, ведь производительность насоса обычно превышает потребность. Проблему сброса воды предлагаем решить такими способами:

собирать в накопительную емкость, откуда происходит полив огорода;
перебрасывать в другую скважину, как это делает тепловой насос типа «вода-вода»;
организовать замкнутый контур циркуляции со вторым теплообменником, погруженным на дно колодца.

Чтобы снизить производительность насоса, нужно управлять оборотами двигателя, что невозможно без частотного преобразователя (иначе – инвертора), что влетит вам в копеечку. Всякие автотрансформаторы и другие придумки не годятся – так вы просто «положите» электромотор насосного агрегата. Без покупки дорогого оборудования вопрос решается так:

для колодца глубиной до 10 м можно использовать циркуляционный насос для отопления соответствующей мощности;
ограничить поступление воды к радиатору можно с помощью перепускного клапана, сбрасывающего ее часть обратно в скважину. Пример работы водяного кондиционера показан в очередном видео:

Плюсы и минусы проточной системы

Коротко о позитивных моментах:

кондиционер способен как нагревать, так и охлаждать помещение;
конструкция проста по сравнению с заводской сплит-системой;
даже если придется купить насос и трубы, затраты на изготовление будут невысокими.

Часть негативных моментов и способов их устранения мы уже перечислили – трудности с регулированием подачи и проблема сброса воды. Есть и другой недостаток: систему нереально использовать в квартире (нет источника холодной воды) либо в автомобиле по понятным причинам.

Вывод. Самодельный кондиционер – калорифер на воде – конструкция вполне жизнеспособная. При желании можно смастерить приличный охладитель для частного дома при условии, что на участке есть скважина с грунтовыми водами приемлемой температуры.

Собираем самодельный кондиционер: порядок действий

Если холодильник работает, его нужно выключить и разморозить. Также из внутренних камер необходимо убрать все лишнее: ящики, полки, контейнеры для хранения продуктов. Далее, чтобы собрать самодельный кондиционер, используем следующую инструкцию:

Делаем отверстие в левой боковой части корпуса холодильника снизу. Предварительно надо будет сделать соответствующую разметку на корпусе. По размерам это отверстие должно примерно соответствовать ширине и длине вентилятора. Чтобы сделать аккуратный вырез, используем болгарку.

В полученное отверстие вставляем приготовленный заранее вентилятор. При необходимости закрепляем его небольшими саморезами.

Такой же вырез под вентилятор делаем в верхней части прибора над морозильной камерой

Важно, чтобы размер этого отверстия не сильно отличался от диаметра выбранной трубки. Тогда собрать кондиционер из старого холодильника будет намного проще.

В готовое отверстие вверху корпуса вставляем гофрированную трубу

Внутри она должна входить в морозильную камеру примерно на 8–10 см. Снаружи изолируем щели между трубой и корпусом, чтобы предотвратить утечку охлажденного воздуха во время работы.

Второй вентилятор устанавливаем снаружи на выход гофрированной трубы. Для фиксации используем изоляционную ленту. Важно, чтобы кабель питания вентилятора входил внутрь, так как там он будет подключен к блоку питания.

Оба вентилятора подключаем к блоку питания (БП). Можно использовать БП от ноутбука. Сам блок оставляем внутри холодильной камеры, а силовой кабель выводим наружу.

После выполнения этих действий кондиционер из старого холодильника готов к тестированию и эксплуатации. Естественный момент, который надо учесть — такой прибор обладает невысокой производительностью. Однако те, кто делал такой агрегат, уверенно заявляют о том, что кондиционер из старой морозильной камеры хорошо подойдет не только для дачи или гаражи, но и для дома.

Остается только лишь решить вопрос с установкой агрегата. Сам прибор необязательно переносить в помещение, тем более что он довольно тяжелый и габаритный. Проще всего завести трубу с вентиляторов через окно или вставить его в форточку. Сам охладитель останется снаружи, однако охлажденный воздух будет поступать внутрь помещения.

Готовый самодельный кондиционер из холодильника

После включения прибора необходимо подождать некоторое время, чтобы морозильная камера остыла. После этого можно включить питание вентиляторов. В результате холодный воздух из камеры будет попадать по трубе в помещение. Эффективность такого кондиционера ниже, чем обычного, но он вполне способен снизить температуру до комфортных значений.

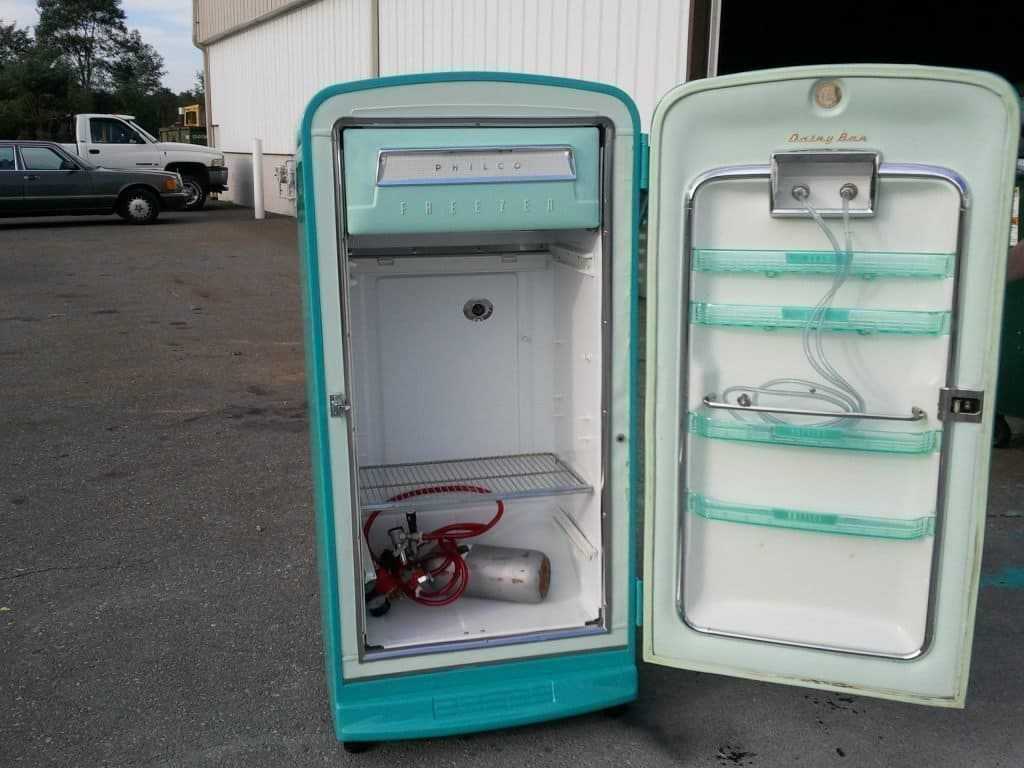

Можно ли сделать кондиционер из старого холодильника

Абсолютно утопическая идея. Все материалы, опубликованные в русскоязычном интернете, описывают один и тот же видеоролик, где человек пытается из двух холодильников соорудить морозильную камеру для грибов. Причем результат этого действа неизвестен, потому что видеоматериал неполный. Давайте представим, как это должно выглядеть:

Из холодильника аккуратно вырезаются оба теплообменника без отключения от компрессора, иначе фреон улетучится и вам придется платить за заправку.
Компрессор с конденсатором выносится за пределы помещения, а испаритель (бывшая морозилка) устанавливается в комнате. К ней нужно приладить вентилятор для обдува.
Штатный датчик и блок управления, настроенный на температуру отключения компрессора минус 3-6 °С, придется выбросить и заменить другими элементами, подключив агрегаты через реле. Иначе компрессор никогда не остановится и сломается через 100-200 часов непрерывной работы.

Организация охлаждения комнаты с помощью двух холодильников, встроенных в стену. Результаты работы неизвестны.

Давайте отбросим все технические тонкости (не такой режим работы, другая марка фреона и так далее) и представим, что вам удалось собрать эту схему. Максимальная холодильная мощность подобных агрегатов составляет не более 400 Вт или 0.4 кВт. Грубый расчет показывает, что этого хватит для комнаты площадью 4 м². Это в теории, а на практике выйдет еще меньше.

Вывод. Если вы относитесь к благородному племени энтузиастов и экспериментаторов, то можете попытаться сделать из холодильника кондиционер. Но труда вы затратите гораздо больше, чем получите холода.

Кондиционер своими руками

Салют, любители бесполезных изобретений!

Во время жары многие люди, не имеющие домашнего кондиционера, начинают искать варианты спасения от жары. Чаще всего этим «спасением» становится вентилятор либо абсолютно бесполезные мини-кондиционеры, представляющие из себя вентилятор и емкость из воды. Такой кондиционер не только не охлаждает, но и, наоборот, делает только хуже, хоть в первые полчаса и кажется, что он помог. Температура падает на полградуса, и становится обманчиво прохладно, после чего увлажненный воздух начинает стремительно нагреваться, и становится не только жарко, но еще и душно.

Сегодня мы не будем повторять чужих ошибок, попробуем «наколхозить», ой, то есть собрать из подручных средств нечто, отдаленно напоминающее прибор для создания комфортной температуры в жаркий день, а именно самодельный кондиционер. И обойдется нам это всё даже дешевле, чем описанный выше бесполезный мини-кондиционер с АлиЭкспресс.

Как всегда, чтобы специально потомить вас, начну издалека.

Будучи человеком уже, можно сказать, старшего поколения, рос я в стране, где кондиционер был роскошью, а сплит-система вообще воспринималась как нечто недосягаемое, поэтому жаркими летними вечерами мысли о том, как улучшить микроклимат в квартире, посещали меня неоднократно, но все они обычно упирались либо в понимание, что надо ставить кондиционер, либо в вентилятор, на который в лучшем случае можно было накинуть мокрую марлю, чего хватало на минут на пять, до высыхания этой самой марли.

Со временем кондиционер перестал быть роскошью, появились возможности, и мысли о конструировании своего охладителя воздуха ушли в небытие, но этим летом возникла необходимость улучшить микроклимат в мастерской, куда ставить кондиционер не имеет смысла, да и места для него там нет.

Вызов принят, а значит, начинаем колхозить.

Кстати, в своих экспериментах я, как правило, использую самые дешевые комплектующие, часть из которых стараюсь изготовить сам, так как просто купить готовое и поставить, если даже речь идет про крепеж, это банально и неинтересно, поэтому во всех моих самоделках присутствует налет этакой небрежности и постапокалипсиса, так как зачастую процесс важнее результата. Будет так и в этот раз, поэтому сильно не пинайте, а, впрочем, пинайте как хотите.

Источник

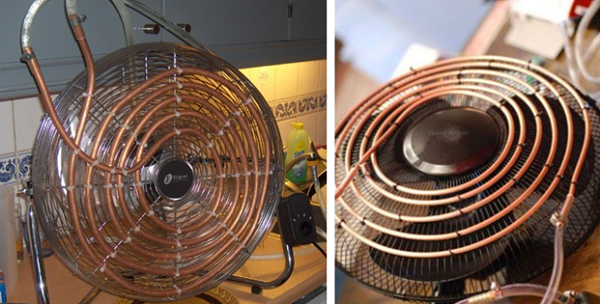

Медная трубка + шланг

Климатическую систему для дома в этом случае изготавливают на основе настольного вентилятора.

Для монтажных работ потребуются следующие детали:

Шланг для садовых поливов (резиновый, пластиковый);
Труба из меди диаметром 7-9 мм и длиной до 10 м;
Вентилятор, снащенный передней решеткой4
Пластиковые хомуты;
Погружая помпа для аквариумов;
Ведро, если дома имеется термоящик, лучше воспользоваться им;
Аккумулятор холода. Это контейнеры плоского типа, наполненные жидкостью быстрого замерзания В термоящиках имеются наполнители в виде силикона, геля или водно-соляной смеси. Для создания домашнего кондиционера лучше ориентироваться на силиконовый термоящик.

Если все детали готовы, то можно приступать к созданию кондиционера:

Снять с вентилятора верхнюю сетку при помощи отвертки;
Трубку из меди согнуть по кругу так, чтобы между секциями сгиба был промежуток для подачи воздуха (2-3 см), закрепить ее на сетке от вентилятора при помощи гибких хомутов;
Концы медной трубки можно оставить на месте, а концы хомутов желательно убрать, чтобы придать охлаждающей конструкции более эстетичный вид;
Решетку с трубкой прикрепить обратно к вентилятору, при этом концы медных труб нужно направить в сторону емкости с водой;
На концы медных трубок на решетке вентилятора надеть пластиковые или резиновые шланги, закрепить их с помощью хомутов или проволоки;
Шланги должны доставать до емкости с прохладной водой. Один из них присоединяют к аквариумной помпе;
Второй шланг помещают в ведро или тремоящик, которые наполнены холодной жидкостью, сюда также помещают аккумулятор холода. Чтобы крышка плотно прикрывала емкость, можно просверлить в ней отверстия для шланга и проводов (так они не будут лежать на верхней части емкости и мешать крышке);
Включить помпу для аквариумов и вентилятор в розетку.

При активировании кондиционера вода начнет перемещаться по резиновому или пластиковому шлангу в сторону вентилятора, затем переходить на медные трубы и отдавать холод, который дает вентилятор. После этого она снова попадет в термоящик. Если использовать силиконовый аккумулятор холода и термоящик в процессе монтажа, то охлаждать воздух в помещении можно будет до 1 недели без дополнительных монтажных работ и замены оборудования.

Производительность

Важная характеристика кондиционера – холодопроизводительность. Этот показатель может указываться и в киловаттах мощности охлаждения воздуха, и в условных единицах BTU (1BTU=0.3 кВт).

Обе характеристики позволяют провести расчеты, необходимые для выбора модели для охлаждения помещения в конкретных условиях. Но они «прямо» не указывают на потребляемую мощность. Она зависит от класса энергосбережения климатической техники и коэффициента энергоэффективности в режиме охлаждения (ERR). У современных кондиционеров коэффициент ERR лежит в пределах 2.5-4 и указывает на соотношение мощности охлаждения к потребляемой мощности.

У домашнего холодильника мощность охлаждения определяется по-другому. Если ее и указывают, то в килограммах замораживаемых продуктов за сутки. А чтобы приблизительно оценить, какое помещение можно охладить с помощью холодильника, надо «отталкиваться» от потребляемой мощности, которая в основном приходится на компрессор.

Компрессор бытового холодильника с объемом 300-350 литров рассчитан на мощность порядка 180-250 Вт. И, если при расчете холодопроизводительности коэффициент ERR принять равным 3.0 (а он наверняка даже ниже), то мощность на охлаждение будет лежать в диапазоне 0.55-0.75 кВт

Примечание. Потребляемая мощность «простенького» оконного кондиционера обычно около 600 Вт. Что в пересчете дает почти 2 кВт в режиме охлаждения. По стандарту энергоэффективность кондиционера определяется исходя из того, что температура воздуха снаружи +35°, а внутри +27°. Именно такую разницу обеспечивает кондиционер в режиме охлаждения для определенных условий.

При выборе кондиционера по мощности учитывается много параметров:

площадь помещения и высота потолка;
теплоизоляция помещения;
тепло, которое выделяет бытовая техника;
количество постоянно присутствующих людей;
сторона света, куда выходят наружные стены помещения.

Но есть и простая оценка – при высоте потолка до 3 м на каждые 10 м2 надо 1 кВт мощности в режиме охлаждения. Поэтому компрессор холодильника может эффективно охлаждать комнату, площадью не более 10 м2.

Необычное применение морозилки

Из старого холодильника при определенном умении и полете фантазии некоторые домовладельцы мастерят кондиционер, который устанавливают в оконном проеме или специальной нише с выходом на улицу. Камера, предназначенная для заморозки продуктов, вставляется таким способом, чтобы задняя часть была полностью снаружи, т. к. там расположен радиатор, являющийся активным источником тепла. Основной холод концентрируется внутри камеры, поэтому в дверце проделываем отверстие и устанавливаем вентилятор необходимого размера.

С боков камеры, которые будут находиться снаружи, можно просверлить отверстия для притока воздушной массы. Такая конструкция из холодильника обеспечит приток в помещение прохлады во время жарких летних дней.

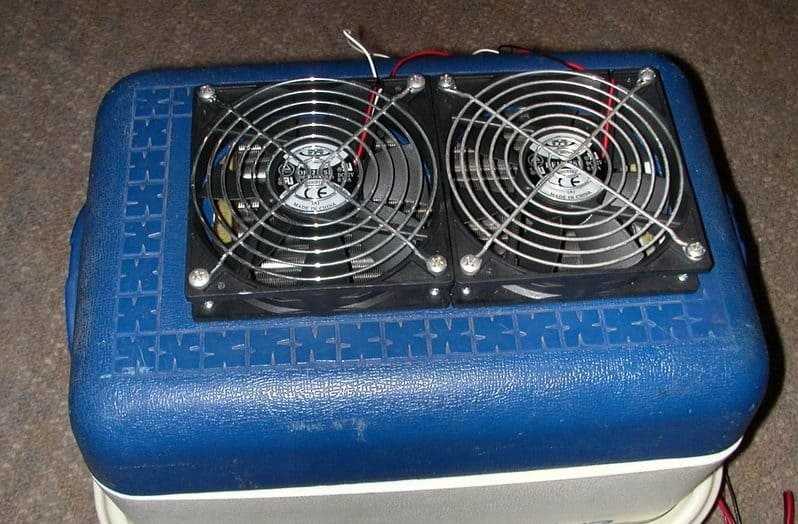

Кондиционер из холодильника можно сделать, используя и старый переносной вариант бытового изделия.

Берем корпус от мобильного варианта холодильника, который давно не работает, но хорошо держит герметичность, снимаем крышку, устанавливаем на ней два кулера от компьютера. Для этого очерчиваем размер каждого, затем высверливаем при помощи дрели и механического лобзика круглые отверстия.
Вставляем кулеры на места и заделываем все щели герметиком.
Внутрь камеры укладываем лед — можно заранее заморозить в пластиковом контейнере, подходящем по размеру к внутреннему объему старого устройства, необходимое количество.
Закрываем плотно крышку и включаем вентиляторы с помощью специально приобретенного устройства или подключаем их к ПК. Лед тает довольно долго, и кондиционер из старого мобильного холодильника, сделанный своими руками, успевает отлично охладить помещение.
Затем вода выливается в контейнер, а на ее место укладывается новая порция льда.

Как видите, сделать кондиционер своими руками вполне реально и без особых технических навыков. Все предложенные выше самодельные варианты кондиционеров абсолютно безвредны и сделаны из экологически чистых компонентов, многие из них помогают значительно экономить не только на приобретении дорогостоящего оборудования, но и на его установке.

Оригинальные конструкции помогут вам избежать теплового удара, находясь на даче, а для автолюбителей, у которых сохранился старый радиатор от печки подойдет такой вот оригинальный кондиционер, методика изготовления которого показана на видео:
