Схема для подключения двухклавишного проходного выключателя legrand

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

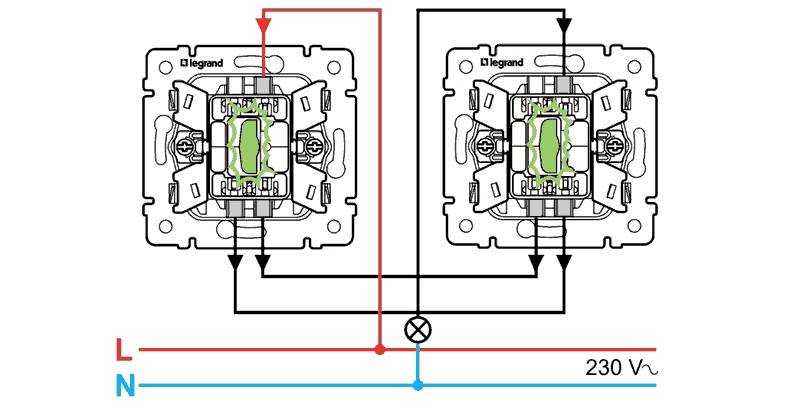

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

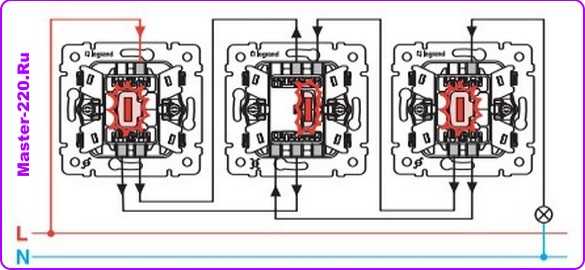

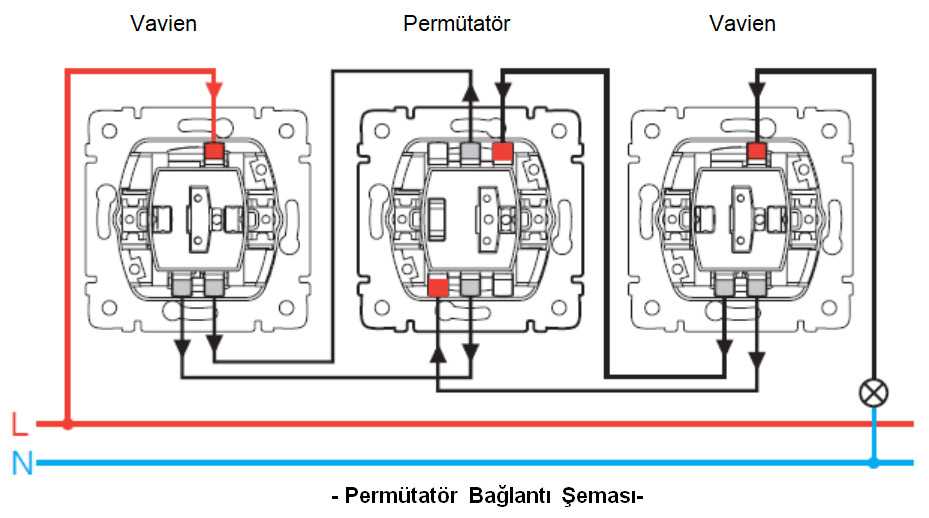

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Выключатель 1-клавишный с подсветкой, белый, 672203 Legrand Etika

• Производитель: Legrand
• 0 отзывов

• Описание
• Характеристики
• Видео
• Отзывы 0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Одноклавишный выключатель 672203 Legrand Etika с подсветкой в основном предназначен для управления цепями освещения. Как правило, устанавливается для ванных комнат, санузлов, кухонь и коридоров. Механизм монтируется в стандартную установочную коробку (подрозетник) с помощью распорных лапок либо на винтах. Контактные безвинтовые зажимы обеспечивают быстрое и надежное подключение проводов. Увеличенная площадь контактной поверхности гарантирует качество соединения и минимизирует потери.

LED лампочка подсветки входит в комплект поставки. Она не вызывает мерцания компактных люминесцентных и LED ламп. В зависимости от способа подключения, лампа может работать как подсветка либо как индикация.

Скачать технический паспорт на выключатель.

Характеристики выключателя 672203 Legrand:

Тип изделия: выключатель Количество клавиш: 1 Номинальное напряжение сети:

230 В, 50 Гц Номинальный ток: 10 AX Коммутируемая мощность: 2300 Вт (для ламп накаливания) Наличие подсветки: с LED подсветкой Тип зажимов: винтовые Емкость зажимов: 2 x 2,5 мм кв Степень пылевлагозащиты: IP20 Цвет накладки: белый Артикул: 672203 Серия: Etika Производитель: Legrand

Монтаж изделий серии Etika:

Схема подключения выключателя (с подсветкой):

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

• Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
• Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
• Какие лампы можно подключать к переключателям? Любые домашние светильники,  бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
• Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
• На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Нюансы подключения выключателей от Легранд

Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления)

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

• согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
• для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
• перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

• снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
• в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
• таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Отключение общего водного автомата перед установкой выключателя

Установку проходных изделий рекомендуется проводить в следующем порядке:

1. Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
2. Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
3. К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
4. Те же операции проделываются со вторым выключателем.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.

По способу установки

Накладной проходной выключатель

Существует две разновидности:

• Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
• Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

По типу работы клавишной пружины

Двухклавишный переключатель функционирует по таким принципам:

• Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
• Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

По способу коммутации элементов

Перекидной выключатель с винтовыми зажимами

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Проходной выключатель

Любой электрик знает, что обычные переключатели работают по принципу прерывания цепи тока. Переходные модели отличаются от них в этом плане, поскольку они оснащены тремя контактами, позволяющими выполнять переключение устройства. В свою очередь, у двойного проходного выключателя предусмотрено 6 подобных контактов.

Среди плюсов, которыми обладают переходные выключатели, основным является то, что с их помощью можно выключать и включать свет из различных мест.

Область применения проходных выключателей

Современные проходные переключатели получили распространение в нескольких областях:

• Лестницы. Обязательным для них условием является то, что выключатели должны быть установлены на первом и втором этаже. Это даст возможность включить свет на одном из этажей, после чего, когда человек поднимется или спустится, он сможет выключить свет, используя уже другой проходной выключатель.
• Спальные комнаты. В этих помещениях переключатели подобного типа устанавливают при входе в комнату и рядом с кроватью. Такой вариант обеспечивает немало удобства, поскольку человеку не придется вставать с кровати и идти к входу, чтобы погасить или включить свет.
• Коридоры. Особенно удобны проходные переключатели для коридоров, которые имеют большую протяженность, поскольку они могут быть установлены в самом начале и в конце.
• Дачи. Здесь польза от использования переходных переключателей заключается в том, что у владельца появляется возможность обеспечить освещение двора и дорожек.

Проходной выключатель: схема подключения

Если рассматривать принцип работы проходного переключателя, то это схоже с переключением стрелок железнодорожных путей, поскольку они начинают работать вне зависимости от того, в какое положение переведены. Дело в том, что здесь используется переключение с одной линии на другую.

Если рассматривать более подробно схему подключения проходного переключателя, то она заключается в следующем. Имеется два переключателя, где на один подается фаза, с другого она переводится на светильник, связь между ними обеспечивается специальным проводом или кабелем. Однако чаще всего их оставляют разъединенными, так как здесь применяется вариант с распределительной коробкой, в которой их размещают, при этом от каждого выключателя отводится три провода, из которых два соединяются друг с другом.

Бывают случаи, когда к переходным переключателям может быть подведено большее количество проводов, однако схема подключения остается прежней. Правда, здесь все же будут присутствовать определенные различия, заключающееся в том, что первые два кабеля будут предусматривать лишь один входной контакт и два выходных. Наращивая число кабелей, владелец столкнется с необходимостью увеличения количества входных и выходных контактов, которые придется увеличить до двух. Подобное решение позволит создать перекрестное подключение двух линий.

Как подключить выключатель Legrand Valena

Важным элементом любого современного дома являются специальные устройства, позволяющие управлять источниками энергии, одним из таких приборов является выключатель. Эта деталь электрической сети должна отличаться высокой эффективностью и надежностью, ведь ей приходится работать в достаточно интенсивном режиме.

Сегодня производители оборудования для обустройства дома выпускают множество видов и типов выключателей. При этом, по отзывам многих владельцев недвижимости, лучшие приборы такого типа выпускает французская компания Legrand.

Кроме высокой функциональности выключатели Легранд также отличаются отличным дизайном, что позволяет им легко вписаться в интерьер буквально любого дома. В данной статье речь пойдет об особенностях системы фирмы Legrand, а также о методах правильной установки таких выключателей. Широкий выбор выключателей и механизмов Legrand Valena представлен здесь.

Популярные серии и классификация

Legrand Valena Life

Компания Legrand предлагает потребителям большое количество самых разнообразных выключателей. Все они разбиты на серии, которые отличаются друг от друга как по функциональным возможностям, так и по внешнему виду. Наиболее популярны среди них серии:

Valena и Valena Life – одно- и двухклавишные выключатели и переключатели классической (квадратной) формы, выполненные в цветах «алюминий», «белый», «слоновая кость». Часть моделей оснащена подсветкой. Изделия серии Valena Life отличаются изящно изогнутой формой клавиш, что позволяет включать свет легким прикосновением пальца.
Galea Life – влагозащищенные модели, входящие в эту серию одно- и двухклавишных изделий, отличаются строгим дизайном и оригинальной расцветкой (темная бронза, титан, перламутр и др.). Многие из них оснащены подсветкой или индикацией.

GeaLine – серия изысканных моделей расширенного ассортимента (премиум-класс). Выпускаются они в цветах «белый графит», «слоновая кость», «титан» и характеризуются оригинальным сочетанием квадратных рамок и округлых клавиш

Привлекает внимание и то, что для отделки используется натуральная кожа, фарфор, дерево и стекло.
Quteo – серии одно- и двухклавишных выключателей и переключателей, предназначенных для наружной установки на поверхность стены (накладные). Для изготовления их корпуса используется ударопрочная пластмасса ABS.
Plexo – серия водозащищенных одно- и двухклавишных моделей накладного типа

Монтируют их в подсобных помещениях (гараж, подвал и пр.) с повышенной влажностью (класс защиты IP55 или IP66).

Cariva – серия недорогих одно- и двухклавишных моделей, предназначенных для установки в офисах и жилых помещениях. Некоторые из них оснащены подсветкой. Имеются и влагозащищенные варианты исполнения.
Etika – серия эконом-выключателей, детали внешнего оформления которых выполнены из пластика. Выпускаются в одно- или двухклавишном исполнении. Их отличительной особенностью является отсутствие клеммника — фиксируются провода при помощи специальной гайки.

Все выключатели и переключатели Legrand классифицируют по функциональному назначению, виду монтажа и способу управления.

Выключатели Легранд

По функциональному назначению выделяют такие группы изделий:

• Выключатели – устройства, оснащенные одной или несколькими парами контактов. Во включенном состоянии эти контакты замкнуты (освещение активировано), а в выключенном – разомкнуты (освещение выключено).  Как правило, выключатели размыкают только контакты, к которым подключены фазные провода, однако встречаются и двухполюсные варианты — в них контакты разрывают и нейтральный («нуль») провод.
• Переключатели – устройства, в работе которых используется три и более контакта. В положении «Включено» замыкаются между собой первый и второй контакты, а в положении «Выключено» – первый и третий. Переключатели, оснащенные тремя контактами, иногда называют «переключателями на два направления». Используют их, как правило, в тех случаях, когда освещением управляют с двух мест.
• Перекрестные переключатели – устройства, переключающие две отдельные линии накрест (при переключении фаза и «ноль» меняются местами). Такие переключатели называют еще «промежуточными» – в схемах управления освещением их устанавливают между переключателями на два направления, что позволяет включать источники света с трех и более мест.
• Автоматические выключатели – устройства, предназначенные для защиты источников света от перенапряжения или короткого замыкания.

Серия Легранд для накладной установки

По виду монтажа выключатели/переключатели разделяют на накладные и встроенные.

• Накладные применяются с открытым видом электропроводки.
• Встроенные предназначены для использования при скрытой прокладке электрических проводов. В отличие от моделей накладного вида их исполнительный механизм прячется в специально выполненное углубление на поверхности стены.

По способу управления выключатели/переключатели бывают:

• кнопочные;
• сенсорные;
• клавишные;
• реагирующие на движение людей.

Legrand Celiane сенсорный

Внедрение инновационных технологий позволили разработчикам компании Legrand создать исполнительные механизмы:

• приводимые в действие легким касанием руки (модели сенсорного типа);
• активирующие освещение при появлении и выключающие его при отсутствии людей в помещении (устройства, оснащенные инфракрасными датчиками).

Модели с кнопочным управлением, появившиеся сравнительно недавно, удобны в эксплуатации и способны привнести в интерьер помещения определенную оригинальность и элегантность. При этом их использование потребует от пользователя некоторого времени для привыкания.

Общий принцип подсоединения

На рис. 2 подается общая схема подключения двухклавишного проходного выключателя. Почему общая? Потому что строение может быть разным (зависит от производителя) и последовательность подключения может быть несколько иной.

Как видно, нулевой кабель сразу подключается к лампам. Фазный электропровод, в свою очередь подключается ко второму прибору. Его подключают к клавишам 1 и 2. Клавиша 1 будет замыкать один из двух контактов. К ним подключаются два провода. Эти же электропровода должны подключаться к контактам, которые будет замыкать клавиша 1 второго отсоединителя. Далее от нее отходит электропровод к первой лампе. По аналогии подключаются провода к клавишам 2 первого и второго выключателей.

Сложного здесь ничего нет. Однако растет количество кабелей, которые выводятся в распределительную коробку, и в результате при монтаже двойного проходного выключателя нужно быть очень внимательным, чтобы сделать правильное подключение и не допустить ошибки.

В противном случае система освещения работать не будет.

Полезный совет: к использованию проходных двухклавишных приборов для включения света нужно будет еще привыкнуть. Дело в том, что они не имеют о и «выкл.».

Это означает то, что клавиши не имеют фиксированных положений, при которых свет будет включен или выключен. Например, в обычных приборах для включения света верхнее положение клавиши означает, что свет включен, нижнее — свет выключен. В нашем случае верхнее положение может отвечать как за включение, так и за выключение света.

Практическая схема подключения

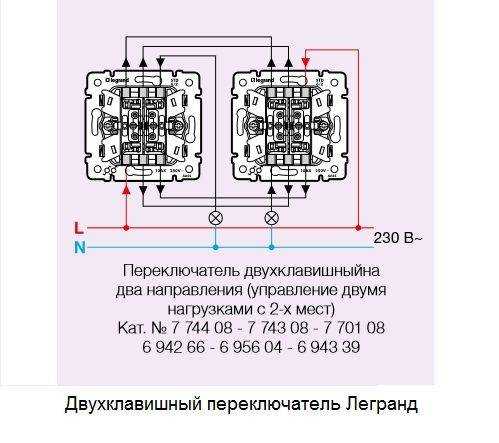

Теперь рассмотрим практическую схему подключения двойных проходных выключателей. Основой для примера будет продукт компании Legrand. Схема приводится ниже.

Подключение выключателей Legrand в качестве проходных

На изображении видно, что к обоим устройствам подключается фазный кабель. Если хорошо присмотреться, то в середине одного устройства можно увидеть две клавиши: левую и правую. В первом включателе ток подается на левую клавишу, во втором — на правую клавишу.

Собственно с самого начала следует сделать подсоединение фазных проводов.

Далее на картинке видно, что оба включатели соединяются четырьмя промежуточными электропроводками.

Полезный совет: для того, чтобы не запутаться, можно использовать провода разных цветов. Так, для коммутации нижних клемм 2 и 3 обоих включателей можно использовать синий и красный провода, а для коммутации верхних клемм 1 и 2 обоих отсоединителей можно использовать коричневый и желтый провода.

Выбор цветов зависит от вас. Благодаря этому вы сделаете правильное подсоединение электропроводов в распределительной коробке. В конце останется подключить электропровода, которые будут подавать питание на осветительные приборы. Их подключают к третьему верхнему контакту на левом включателе и к первому нижнему контакту на правом устройстве.

Теперь вы знаете об особенностях схемы расцепления выключателя, который является проходным и двухклавишным, а также знаете, как подключать сам включатель.

В общем, процесс подсоединения предусматривает следующие этапы:

1. Подключение фазных проводов.
2. Подсоединение промежуточных электрокабелей.
3. Подсоединение выходных электропроводов.
4. Подсоединение нулевого электрокабеля к светильникам.

Нужные инструменты и материалы

Для того чтобы реализовать процесс подсоединения, нужно использовать следующие инструменты:

• отвертку для плоского и фигурного шлицов;
• монтажный нож для зачистки электропроводов;
• бокорезы;
• уровень;
• гаечные ключи (необходимые для монтажа некоторых люстр);
• пассатижи.

Что касается материалов, то нужно иметь клеммники для соединения кабелей в распределительной коробке и изоленту, а также сами двойные включатели. Также смотрите видео, которое поведает об особенностях схемы подключения двухклавишного проходного выключателя:

ТОП 5 ошибок, которые не стоит повторять

На практике часто встречаются ситуации, когда ошибки подключения явно мешают комфортному использованию электрооборудования. Поэтому чтобы избежать подобных неприятностей, мы рассмотрим наиболее частые огрехи:

• Фазный проводник подключается к одному из выводов осветительного оборудования. В таком случае коммутация будет включать только все лампы и только при нажатии обеих клавиш.
• Обязательно подключайте в разрыв двухклавишного коммутатора фазный проводник, а не нейтральный. Такая ошибка может обернуться серьезными неприятностями.
• Чтобы обеспечить полноценное соответствие фазных и нейтральных проводников в распредкоробке, используйте цветовую маркировку. Если же подключение осуществляется к уже смонтированным проводам, обязательно прозвоните их.
• Некачественный монтаж клавиш – в виду наличия двух независимых кнопок, их нередко устанавливают не до конца или с небольшим смещением. От этого переключение происходит не до конца и может возникнуть перегревание контактов.
• Расположение коммутатора выбирается на уровне ваших рук для удобства переключения. Двухклавишное устройство не должно закрываться дверью или монтироваться непосредственно на дверной лудке.

Инструкция по подключению проходной модели

Практически все устройства компании Dernek GROUP, реализуемые на отечественном рынке, имеют простую конструкцию. Подключать поставляемую этой фирмой продукцию к бытовой сети несложно. Технология монтажа обычных выключателей этой марки абсолютно такая же, как и подобной продукции любого другого производителя. Провода из гнезда присоединяются к выходам устройства по схеме, представленной заводом. По обычной методике монтируется в том числе и выключатель «Лезард» с подсветкой. Установка производится без выполнения каких-либо дополнительных действий, поскольку индикатор в его схему включен особым образом.

С проходными устройствами этой марки, имеющими более сложную конструкцию, у некоторых домашних мастеров в плане монтажа могут возникнуть определенные трудности. Поэтому далее рассмотрим поподробнее, какая существует инструкция по установке именно таких моделей. Монтируют проходной выключатель «Лезард» следующим образом:

1. Цепь обоих светильников замыкают с помощью лампочки накаливания.
2. Три провода первой подрозетной коробки скручивают между собой. Во втором гнезде после этого находят фазу или ноль.
3. Разматывают провода в первой коробке и замыкают между собой — во втором гнезде. Также находят фазу или ноль.

После того как фаза и ноль (находящиеся в разных коробках) будут найдены, зачищают концы проводов и флицуют их. Далее приступают к монтажу выключателей. Выполняют эту процедуру следующим образом:

1. Переворачивают выключатель «Лезард» двухклавишный и изучают схему, нарисованную на задней панели.
2. В большинстве случаев к третьему выходу одного из выключателей присоединяют ноль, а второго — фазу.
3. Два других провода в обоих устройствах подключают к выходам с одинаковым порядковым номером. Ориентироваться в данном случае следует по цвету изолятора.

Схема подключения проходного выключателя — управление светильником из 3-х мест.

Используются в таком схеме управления на первом и последнем пункте управления светильниками — обычные проходные выключатели
, на всех остальных перекрестные выключатели.

Не ограничено количество пунктов управления, однако сложность коммутации в распределительной коробке возрастает, из-за подведения к ней большого количества проводов. При прокладке которых, без грамотной маркировки проводов просто не обойтись, иначе в них можно легко запутаться.

Принцип подключения выглядит следующим образом, выходная пара контактов первого проходного выключателя соединяется с проводами, которые идут к входной паре следующего перекрестного выключателя и дальше, вплоть до последнего проходного выключателя, соединяется общий контакт которого с идущим к светильнику проводом. К входному контакту первого выключателя выполняется подключение фазного провода, а второго провода от светильника к нулю распаечной коробки.

Трехжильный провод протягивается к каждому проходному выключателю, а четырехжильный — к каждому перекрестному.

Максимальный уровень удобства должен гарантировать не только функциональность выключателя, но и его практичность. По сравнению с одноклавишными проходными выключателями двойные выключатели имеют ряд преимуществ, которые делают их более универсальными.

Проходной двухклавишный (двойной) выключатель по своей сути представляет собой два одинарных проходных выключателя в одном корпусе, которые работают по тому же принципу действия — “перекидывания” контактов. У выключателя имеется 6 контактов (2 входа и 4 выхода).

Выключатель имеет обозначающий указатель, который сообщает положение клавиши для включения света и положение клавиши для выключения света.
При уже включенном свете (без разницы от какого проходного выключателя) можно нажимать на клавишу двойного выключателя и управлять освещением. При этом не имеет значение, в каком положении находилась клавиша данного проходного выключателя.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.
