Узо для водонагревателя: как выбрать и почему срабатывает

Основные понятия

Водонагреватели электрического типа представляют собой устройства, в которых энергия тока превращается в тепловую, а затем передается воде. Условно такие устройства можно разделить на 2 группы:

• Проточные. Вода нагревается в них, проходя сквозь специальные системы с теплыми пластинами или трубами, которые мгновенно отдают ей тепло. Нагреватели проточного типа отличаются большой мощностью.
• Накопительные. К ним относится обычный бойлер с ТЭНом, который последовательно греет воду внутри бака.

Принцип его работы можно описать таким образом:

• Устройство устанавливается непосредственно перед самим нагревателем. Сквозь него проходит весь ток, который и питает механизм.

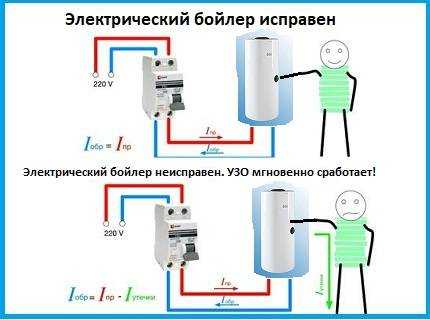

• Если внутри нагревателя произошла утечка тока, тогда УЗО улавливает ее, после чего срабатывает отключение всей системы. Его работа обеспечивается с помощью специальных датчиков и переключателей.

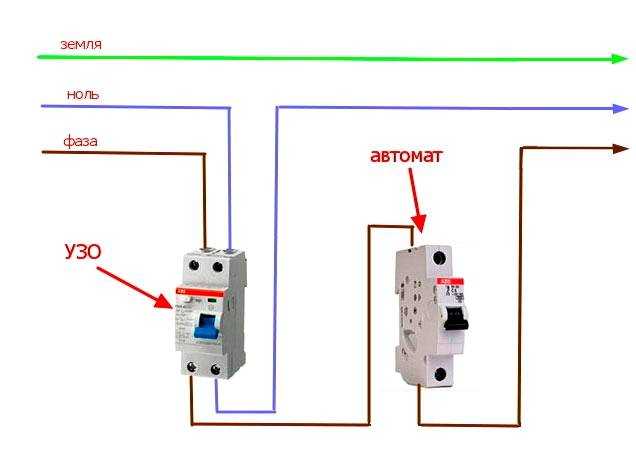

Следует отметить, что УЗО по принципу работы напоминает автомат, но технически не является им. Оно улавливает даже небольшие колебания тока, которые автоматы не способны проанализировать.

Сегодня подобные механизмы не всегда обеспечивают оптимальный уровень безопасности, поэтому водонагреватель также дополнительно должен оснащаться заземлением. Не следует путать УЗО с дифавтоматом, так как это две разные конструкции. Первый механизм способен улавливать только утечки тока, а второй является более универсальным: дифавтомат также реагирует на короткие замыкания, перегрузки и другие подобные проблемы, при этом «вышибает» электричество.

Вопрос 1

Почему у меня выбивает УЗО (УЗО фирмы «ДЭК» на 30мА), хотя включен только телевизор, утечки нет. Не перепутаны ли «ноль» с «землёй», проверял всё в порядке.

Ответ 1

Выбивает, скорее всего, из-за антенного кабеля, попробуй поставить так называемый ground isolator или AC/DC Blocker перед штекером антенного разъёма телевизора, тогда развяжешь гальванически шасси телевизора от потенциала, что блуждает по экранной оплётке. А для проверки моей рекомендации — отключи антенный кабель от телевизора и посмотри, как будет себя вести твоё УЗО, а гальваническая развязка антенного кабеля необходима обязательно — побереги свой телевизор и аппаратуру, что к нему цепляешь через скарт или колокольчики RCA.

Ответ 2

Я думаю, что все согласятся с двумя истинами:

1. УЗО может отключаться потому, что оно неисправно.

2. УЗО может отключаться потому, что сеть имеет ток утечки равный или более 0.5*Iсраб. УЗО, для большинства случаев 0.5*0.03=0.015А, т.е. если ток утечки менее 0.015А, то исправное УЗО работать не должно.

3. Для выяснения причин отключения УЗО я бы предложил провести некоторые измерения миллиамперметром. А именно, померить ток в РЕ проводнике. Отсоединить РЕ проводник от места его соединения с N проводником, в рассечку вставить миллиамперметр. В идеале миллиамперметр будет показывать нуль. Если в квартире нет такой точки (точки соединения N и РЕ проводников), то нужно найти точку, где вводной РЕ проводник «делится» на отходящие РЕ проводники к потребителям и, отключив вводной РЕ проводник, провести измерения. Если и это кажется сложным, то можно мерить ток утечки у каждого потребителя в квартире. Например, холодильник. 1. Отключаем холодильник от сети (выдергиваем розетку). 2. Изолируем холодильник от пола (ставим на сухой линолеум, подкладываем газеты и прочее). 3. Разбираем вилку или розетку холодильника (смотря, что проще). 4. Отключаем от вилки (розетки) РЕ проводник. 5. Подключаем миллиамперметр одним концом на отключенный РЕ проводник, другим на клемму вилки (розетки), откуда вы только что сняли этот РЕ проводник. 6. Смотрим ток утечки холодильника (не должен превышать 0.015А в нашем случае). И так каждый потребитель. Суммарный ток утечки всех потребителей должен быть менее 0.015А. Способ не сработает только в том случае, если повреждена электропроводка, например, внутри стены и утечка идет по стенам, по бетону, например.

Общие функции дифференциального выключателя

В бытовых и промышленных электросетях используют несколько типов защитных устройств, предназначенных для предотвращения пожаров и поражения людей электротоком. Все они рассчитаны на срабатывание при поломках в электроустановках или пробое изоляции проводки.

Принцип работы, элементы внутри и контролируемые характеристики у них разные. Однако задача везде одна – при возникновении проблем быстро разорвать цепь питания.

Нельзя путать УЗО и дифавтомат, устройство и функционал у них различаются. Первый аппарат контролирует исключительно возникновение тока утечки, а второй еще и рассчитан на срабатывание при коротких замыканиях и перегрузках в сети

УЗО (дифференциальный выключатель) – это электротехнический прибор, разрывающий линию электропитания при появлении высокого тока утечки. Последний возникает при пробое изоляционного слоя в различных тепловых электронагревателях и проводах.

Если в этот момент человек прикоснется к корпусу сломавшегося оборудования, то электроток пойдет через него в землю. А это чревато тяжелыми травмами. Чтобы не допустить подобного, в цепь и ставится устройство защитного отключения (автоматический выключатель дифференциального тока).

Состоит УЗО обычное и противопожарное из:

• корпуса;
• трансформатора с тремя обмотками;
• реле ЭДС.

В нормальном рабочем состоянии проходящий через трансформаторные обмотки электроток формирует магнитные потоки с разными полюсами. Причем при их сложении получается итоговый ноль. Реле в таком состоянии находится в закрытом состоянии и пропускает ток.

Но при появлении утечки баланс на обмотках нарушается. На это и реагирует рассматриваемый автоматический переключатель, размыкая цепь. В результате напряжение в сети пропадает – сломавшийся электроприбор обесточен, а человеку ничего больше не угрожает. Срабатывание УЗО происходит буквально за несколько миллисекунд.

Источником пожара электрооборудование становится при:

• коротких замыканиях;
• перегрузках в сети и/или самой электроустановке;
• сверхнормативных утечках, связанных с деградацией изоляции.

В первых двух случаях защитное отключение производится дифавтоматом (тепловым электромагнитным расцепителем) либо путем перегорания предохранителя. Для третьей ситуации как раз и существует рассматриваемое УЗО по дифференциальному току. Есть еще специальные устройства контроля изоляции, но они дороги и в квартирных или домовых щитках устанавливаются редко.

Как УЗО способно предотвратить пожар

При электротравмах искр, способных вызвать возгорание, не образуется. Но пожар при возникновении тока утечки все же может произойти. Дело в проводке и электротоке, проходящем по кабелям. Изначально жилы рассчитаны на строго определенные величины напряжения. Если эти параметры выходят за проектные нормы, то недолго и до появления открытого огня.

Если через прорванную изоляцию начинается мощная утечка электрического тока, то металл проводов, не рассчитанный на подобное, начинает слишком сильно греться – это приводит к расплавлению изоляционной оплетки и нагреву окружающих предметов

Задача противопожарного УЗО заключается в контроле этой ситуации и недопущении перегрева проводки. Если изоляция повреждена и образовался ток утечки, то защитное устройство просто отключает проблемную линию от сети. При наличии в цепи дифференциального выключателя дело до слишком сильного нагрева металла жил и возникновения огня даже не доходит.

Электроток утечки в пределах 300–500 мА и напряжении 220 В – это выделяемое тепло, равное теплу, образующемуся от зажженной бытовой зажигалки. Подобное тепловыделение неизбежно приводит к воспламенению проводки и всего поблизости.

Основная функция рассматриваемого класса УЗО – это не защита человека, а повышение пожарной безопасности. Чтобы предотвратить поражения электротоком, после противопожарных устройств защиты в цепь ставятся обычные приборы меньшего номинала по току утечки.

Функционально противопожарное УЗО защищает:

1. Вводный кабель перед собой.
2. Проводку линии потребителей после себя.
3. Подключенное электрооборудование, когда при сбоях не срабатывает расположенный ниже стандартный дифференциальный выключатель.

Противопожарное УЗО – это часть каскадной защиты электросети 220 В. Оно не используется в системах задымления и мониторинга за пожарами. В них подобных защитных устройств, наоборот, присутствовать не должно. При определенных раскладах они могут отключить такую систему контроля, что совершенно недопустимо.

Способы устранения неисправности

Начнем с проверки дифавтомата или УЗО. Не реже 1 раза в месяц нужно нажимать кнопку «тест» для создания условий утечки тока и проверки его срабатывания. При отсутствии срабатывания защитного автомата во время проверки, его необходимо заменить.

К сожалению, некачественные изделия попадают на потребительский рынок и УЗО не является исключением из правил. Бывают случаи, когда на нем появляется почернение, при его встряске ощутимо слышно отсоединение внутренностей, не горит индикатор (обычно «зеленый» горит при выключенном состоянии, а «красный» — при включенном). Нужно визуально осмотреть прибор, можно разобрать. Если внутри есть обгоревшие элементы, то не стоит пытаться его сделать, скорее всего эксплуатация происходила с повышенной нагрузкой.

Обгоревшие элементы на УЗО

При отсутствии внешних повреждений автомата и срабатывании во время тестирования, нужно проверить качество соединения в клеммах электрощита, отсутствие наличия влаги на аппарате и внутри него, проверить степень его нагрева в рабочем положении.

Замена устройства защитного отключения

При подборе нового изделия покупателю необходимо ориентироваться на основные характеристики:

• Напряжение: 220 В (если у вас сеть однофазная), 380 В (при трехфазной сети). По внешнему виду они отличаются, имея по 2 и 4 разъема в верхней и нижней частях соответственно.
• Номинальный нагрузочный ток необходимо рассчитать либо на все электроприборы, находящиеся в квартире (если УЗО одно на входной проводке), или на максимальную нагрузку водонагревателя (устройство для бойлера). Обычно покупается изделие с немного большим нагрузочным током – от 16 до 100 А. Устанавливая в квартире, ориентируетесь на ток до 30А.

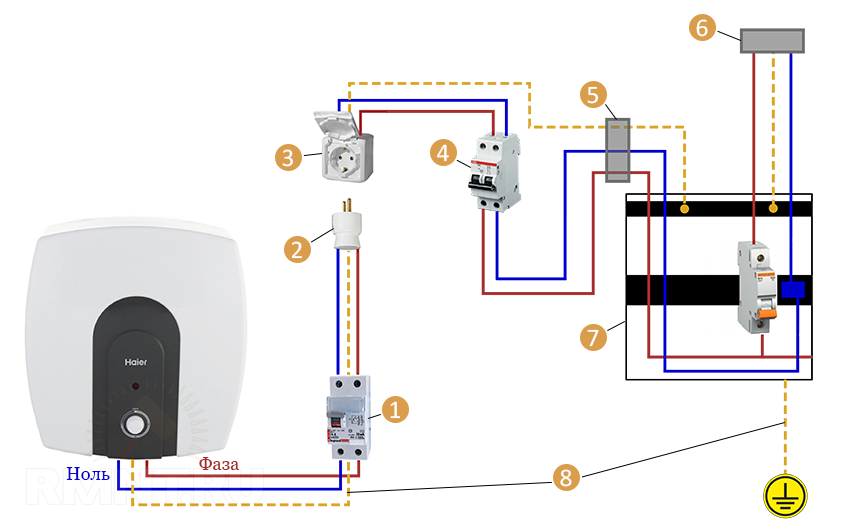

Индивидуальное УЗО для водонагревателя

Важным моментом является ток утечки, при котором срабатывает автомат. Выпускается линейка от 6 до 500 мА. В качественных бойлерах, производитель может указывать токи утечки (например, 2 мА), тогда отдельное УЗО для нагревателя выбирается на 10 мА. Для общего устройства в квартире достаточно будет 30мА. Старая проводка может стать показателем больших утечек, поэтому этот фактор нужно учитывать.

Последняя характеристика, которую надлежит учитывать – от какого вида электричества защищает данное устройство. Для квартиры либо небольшого дома покупают изделия вида АС (защита при утечках переменного тока) или А (защита при утечках переменного и пульсирующего постоянного тока).

Убедились, что автомат рабочий или заменили его на новый, но при он все равно срабатывает. Тогда переходим к следующему этапу.

Проверка водонагревателя

Прежде его нужно осмотреть нагреватель поверхностно – шнур питания, механические повреждения. При не обнаружении таковых, нужно разобрать бойлер с нижней стороны, где находятся патрубки и электронная начинка.

Проверка водонагревателя

Отсоединяем заземление на бойлере и подключаем через УЗО. В данном случае оно не будет срабатывать при утечке тока на корпус нагревателя. Теперь индикатором напряжения проверяем выступающие части агрегата (патрубки и сам корпус). Обычно при поврежденном Тэне, утечки обнаруживаются по всему корпусу. У кого есть мультиметр, можно померять напряжение между местом где обнаружена утечка и заземляющим проводом.

При обнаружении утечек на корпус, отключаем питание бойлера, отсоединяем клеммные зажимы от одного нагревательного элемента или двух (в некоторых конструкциях водонагревателей). Для обнаружения в каком из двух Тэнов происходит утечка, замеряем сопротивление между нагревательным элементом и его корпусом. Там, где сопротивление стремится к бесконечности, нагревательный элемент не поврежден. В неисправном Тэне, сопротивление будет иметь конечную величину (около 450 кОм).

Неисправный элемент нужно заменить. Снимаем фланец и вынимаем его из гнезда. Покупаем новый, рассчитанный на такую же номинальную мощность (например, 700 Ватт), устанавливаем, подключаем заземление, пользуемся.

Замена неисправного элемента

Если с нагревательным элементом все в порядке, тщательно проверьте целостность проводов прозвонкой или измерением сопротивления между концами. Причиной могут быть поврежденная проводка.

Поломки УЗО водонагревателя и способы их устранения

Некоторые производители водонагревателей комплектуют свои устройства УЗО – маленьким блочком, подключаемым в разрыв сетевого шнура (чаще всего). К сожалению, эти устройства иногда выходят из строя. О том, зачем нужно УЗО, какое устройство УЗО и чем можно заменить штатное УЗО водонагревателя и пойдет речь в нашей статье.

Принцип работы УЗО и назначение УЗО (принцип УЗО)

УЗО (устройство защитного отключения) предназначено для автоматического отключения электрического прибора от сети после превышения дифференциальным током определенного значения. УЗО нужно отличать от устройства защиты от сверхтоков (всем известного автоматического предохранителя). Автомат отключает устройство при коротком замыкании (появления сверхтока), а УЗО отключает устройство при появлении утечки токов на корпусе (нетоковедущих частей) и на электрокабелях (токоведущих частях) водонагревателя. Также существует устройство, сочетающее в себе обыкновенный автомат и УЗО. Такое устройство называют диффавтомат.

Принцип работы устройства защитного отключения очень прост. Устройство сравнивает входящий на него ток с исходящим от него током. И если в силу утечек разница составит 30 миллиампер, УЗО автоматически разомкнет цепь. Таким образом, УЗО предохраняет человека от возможного поражения электрическим током к корпусу электрического водонагревателя. Обычно ток отсечки УЗО водонагревателя стандартный – 30 мА.

Причины срабатывания УЗО водонагревателя

УЗО водонагревателя, как и любое другое УЗО, может срабатывать в следующих случаях:

— соприкосновения людей к частям или корпусу электроприборов, оказавшихся нештатно под током.

— при контакте человека с «землей»

— при повреждении изоляции и при контактах токоведущих частей и корпуса

— при замене заземляющего и нулевого проводников

— при замене нулевого и фазного проводников и последующем прикосновении людей к оказавшимся под током частями электроприборов одновременно с прикосновением с «землей»

— при обрыве нуля (нулевого проводника) и последующем соприкасании человека с токоведущими частыми и «землей» одновременно.

Поломки УЗО и причины частого срабатывания УЗО

Во время эксплуатации водонагревателя с УЗО многие пользователи этих приборов жалуются на частое срабатывание УЗО. В чем могут быть причины срабатывания УЗО:

— неисправность самого устройства. В водонагревателях китайского производства (Термекс, Поларис) применяются китайские УЗО невнятного качества, которые часто ломаются.

— как видно из предыдущего абзаца, причиной срабатывания УЗО является замещение нулевого и заземляющего проводников. В наших условиях очень часто вместо заземления используют т.н. зануление – квазизаземление. Под занулением подразумевается соединение нулевого и заземляющего проводников. Этот способ можно считать заземлением. Но, к сожалению, УЗО не понимает неправильные зануления, и отключает электроприбор.

Как отремонтировать УЗО

УЗО – сложный электронный прибор, отремонтировать который может при наличии запчастей квалифицированный инженер-электронщик. Чаще всего УЗО не ремонтируется, а меняется. Кстати, проверять УЗО нужно раз в месяц, для этого на корпусе имеется кнопка искусственной генерации утечки. УЗО лучше менять на штатное устройство водонагревателя. Но при отсутствии подобного устройства можно использовать стандартное УЗО или диффавтомат под ДИН-рейку. В случае частого срабатывания УЗО из-за наличия зануления вместо заземления нужно либо обустроить нормальное заземление, либо отключить УЗО.

Админ сайта Водонагреватель.ру оказывает услуги по ремонту бойлеров в Одессе. Звоните по указанному в баннере телефону.

Особенности ремонта и замены УЗО

Если выбивает автомат при включении бойлера, велика вероятность поломки. Починить неисправное УЗО можно при наличии опыта, инструментов и деталей. Оптимальное решение для хозяев – замена устройства. Чтобы определить ее вероятность, необходима ежемесячная проверка. Для этого используют кнопку создания искусственной утечки.

Нюансы ремонтных работ

Перед ремонтом необходимо обесточить сеть

Сложность ремонта заключается в отсутствии схемы. Поэтому при самостоятельном устранении неполадок следует руководствоваться таким алгоритмом:

1. Удаление герметика и саморезов на корпусе.
2. Снятие крепежа шлицевой отверткой и разборка прибора.
3. Изготовление схемы посредством срисовки с печатной платы.
4. Тестирование устройства. Ток утечки имитируется подачей напряжения с резистора на усилитель. Об утечке свидетельствует активация симистора и замыкание цепи.
5. Устранение неисправности и сборка аппарата.

Выбивание устройства защитного выключения бойлеров происходит по нескольким причинам. Поломку можно обнаружить самостоятельно. Поскольку УЗО не оснащается схемой и является сложным прибором, его проще заменить, чем отремонтировать.

При включении скважины

При использовании скважинного насоса бывают ситуации, когда в момент его включения автомат в щитке выбивает или отключается с определенной выдержкой времени. При этом насос останавливается и не подает воду.

Эксперты выделяют несколько причин:

1. Перегорели обмотки в движке насоса. Не секрет, что качество изделия зависит от цены. Бюджетные модели долго не служат и выходят из строя через 1-2 года эксплуатации (иногда меньше). Некоторые устройства быстро сгорают из-за повреждения автоматики, к примеру, из-за клина реле, контролирующего давление. В случае повреждения оно не может отключить насос, который работает без остановки и в итоге перегорает.
2. Поврежден подводящий кабель, по которому к скважине подается напряжение. К примеру, провод может перетереться, из-за чего возникает КЗ. При этом сам насос исправен и после замены кабеля продолжает выполнять возложенные на него задачи. Известны случаи, когда кабель и вовсе оказался бракованным.
3. Вода попала в колодку, где соединяются провода (находится на корпусе скважины). Как правило, проблема происходит в весеннюю пору при таянии снегов.

При выбивании автомата в момент включения скважины нельзя торопиться с заменой устройства. Возможно, причина кроется в чем-то другом.

Почему это происходит

Чтобы устранить возникшую проблему, нужно грамотно провести диагностику системы. Проверяется, верно ли произошло подключение схемы прибора. Ошибки при монтаже, к сожалению, встречаются достаточно часто. Они ведут к ложной тревоге системы.

Иногда УЗО может выбить, даже когда все приборы отключены от сети электричества. В таком случае стоит задуматься о том, что человек изначально купил неподходящий прибор. Если установили модель на 32 Ампера, то ее лучше поменять на более мощную, которая будет на 64 Ампера.

Существует множество причин срабатывания УЗО. Это устройство реагирует так как оно настроено (высокий или низкий порог срабатывания), включено в цепь, на токовую нагрузку, пробой изоляции и многое другое. У него срабатывание может быть как ложное так и истинное.

Его задача – отключить цепь от подачи напряжения, когда появились токи утечки при появлении какой-либо неисправности в работе электрооборудования.

Среди всего их многообразия причин, почему сработало УЗО и невозможно его сразу включить, можно выделить следующие:

• Неисправно само устройство;
• УЗО неправильно подключено или его настройки не подходят для характеристик данной цепи;
• Залипание кнопки «Тест»;
• Поломка рычажка, отвечающего за включение;
• Внутри самого устройства возникли токи утечки;
• Как реакция на некоторое оборудование, которое воспринимается как неисправное (импульсные зарядные устройства, фотовспышки);
• УЗО неправильно подключено;
• Устройство обнаружило утечку тока и сработало;
• На корпус электрооборудования поступает ток (отсутствует или повреждено заземление);
• Человек попал под воздействие тока, закоротив электроцепь

При включении или работе бойлера выбивает автомат, УЗО, пробки. Причины и пути решения проблемы

Одна из самых распространенных неисправностей бойлера это когда при его включении или работе выбивает автомат

(пробки или УЗО). Причиной тому может стать несвоевременное проведение обслуживания ичистка агрегата от накипи и известкового налета , выход из строя его составляющих, некачественная электропроводка, поломка автомата или УЗО и т.д.

Сразу хотим оговориться, что работы с бойлером, его диагностикой, а тем более с проводкой должны выполнять специалисты

. И если вы в этом не разбираетесь, то лучше обратиться к мастерам.

Давайте попробуем разобраться в причинах почему может срабатывать защитное устройство при работе водонагревателя. Для начала немного теории. На самом деле автомат и УЗО это разные вещи, а следовательно и функции которые они выполняют у них тоже разные.

Автомат

– предназначен для защиты проводки при коротком замыкании или перегрузке в электрической сети. Главное его отличие от плавкой вставки (пробки) это возможность многократного использования и стабильность срабатывания.

УЗО

(Устройства защитного отключения или дифференциальное реле) – предназначено для контроля и измерения количества входящего и исходящего тока в электросети. Если эти показатели будут хотя бы немного отличаться (то есть будет утечка тока) – сработает защита и устройство заблокирует подачу питания, при условии конечно если у вас сделано все правильно. Простым языком, если вы прикоснетесь к электропроводке или части оборудования под напряжением – сработает защитное устройство, так как сила тока на входе и на выходе будут отличаться.

Есть еще одно устройство, которое называется дифавтомат (дифференциальный автомат)

– он сочетает в себе функции и устройства защитного отключения и автомата.

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

• Простая одноуровневая схема с одним прибором защиты.
• Одноуровневая схема с несколькими приборами защиты.
• Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

• Для стиральной машины — 2300/220 = 10.5 А
• Для бойлера — 1600/220 = 7.3 А
• Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Таблица мощностей УЗО

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Суммарная мощность нагрузки кВт	2.2	3.5	5.5	7	8.8	13.8	17.6	22
Тип УЗО на 10-300 мА	10 А	16 А	25 А	32 А	40 А	64 А	80 А	100 А

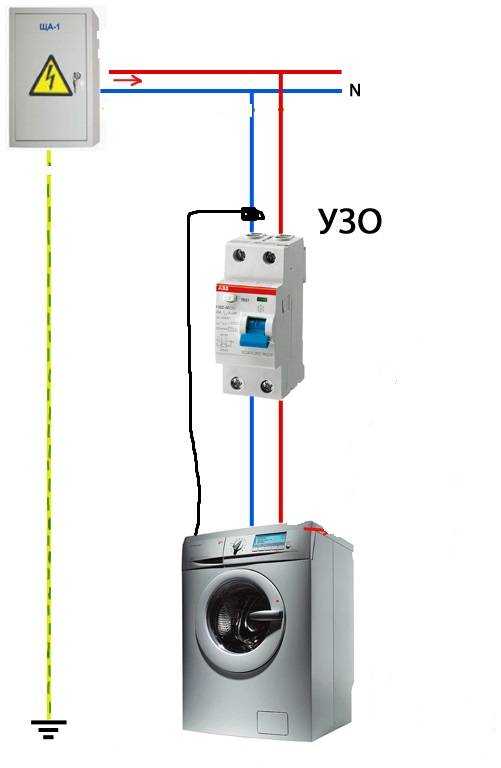

Причины поломки в стиральной машинке

Теперь рассмотрим причины, когда неисправность связана с самой стиралкой.

Здесь вариантов повреждения гораздо больше:

замыкание или пробой ТЭНа

дефект вилки или кабеля в самой машинке

Такое чаще всего видно даже визуально. Достаточно внимательно осмотреть все контакты с обоих сторон.

Вилку разобрать вы не сможете, она идет литой. Но целостность изоляции проследить возможно.

повреждение двигателя (попала вода из-за прохудившихся уплотнительных прокладок)

неисправность сетевого фильтра или платы управления

Начинать поиск всегда нужно с самой частой поломки – неисправности тэна. В 2/3 случаев, именно из-за него отключается автомат и УЗО.

Опять же все можно выявить без приборов. Как это сделать?

Виды дифференциальных выключателей

Устанавливаемые с водонагревателями и другими электроприборами УЗО подразделяются по характеру тока утечки, току рабочему, количеству фаз, а также наличию/отсутствию задержки и технологии срабатывания аппарата защиты.

Если водонагреватель мощный и трехфазный, то устройство защитного отключения для него следует подбирать также рассчитанное на три фазы (с четырьмя полюсами-клеммами), у обычного однофазного прибора всего по одному вводу и выводу (+)

Все модели УЗО по типу тока утечки делятся на три вида:

• «А» – рассчитаны на срабатывание от переменного и пульсирующего электротока;
• «АС» – недорогие бытовые устройства, срабатывающие только от переменного тока;
• «В» – промышленные варианты, запроектированные на работу в сетях с переменным, постоянным и выпрямленным электрическим током.

Если в маркировке УЗО на корпусе присутствует «S», то это прибор с выставляемой селективной задержкой срабатывания. Он разрывает цепь лишь через строго установленное время, а не сразу. Такие устройства используются в каскадных системах защиты с несколькими контурами. В быту их практически не применяют.

По принципу разрыва цепи УЗО бывают:

• электромеханическими;
• электронными.

Электромеханические модели не нуждаются в отдельном внешнем питании и являются более надежными. Однако и стоят они дороже, нежели вторые. Но, несмотря на высокую цену, устанавливать рекомендуется именно электромеханические устройства.

Электронные аналоги при скачках напряжения снижается эффективность прибора – в таких ситуациях у них увеличивается время срабатывания. Плюс при случайном повреждении нулевой жилы подобное УЗО просто перестанет без питания работать.

Почему срабатывает УЗО – ООО “Инжпроф”

Устройство защитного отключения (далее – УЗО) выполняет функцию отключения электропитания, при возникновении утечки тока в цепи фаза-ноль.Проверить исправность УЗО необходимо, не только перед его первым применением, но и также в процессе эксплуатации.Первый способ проверки УЗО – нажать на кнопку «Тест».На кнопке «Тест» обычно изображена большая буква «Т». При нажатии кнопки «Тест» эмитируется случай утечки тока.При этом величина тестового встроенного резистора задает номинал тока утечки, который должен быть не более чем дифференциальный ток, на который рассчитано само УЗО.При нажатии на кнопку «Тест», УЗО должно сработать, если оно правильно подключено к электрической сети и исправно. Причем сработать УЗО должно не зависимо от того подключена к нему нагрузка или нет. Такой проверки в бытовых условиях вполне достаточно.Рекомендуется производить проверку УЗО примерно один раз в месяц.Если УЗО не отключается, при нажатии кнопки «Тест», оно неисправно, а именно неисправен один из его элементов.Одним из тех случаев, когда тест на УЗО не срабатывает, является неисправность механизма симуляции тока утечки. В таком случае УЗО может продолжать выполнение своей защитной функции, даже, несмотря на имеющуюся неисправность (рекомендуется заменить такое УЗО).Рассмотрим наиболее частые причины срабатывания УЗО.Ток утечки внутри УЗО. Внутри корпуса УЗО может сконденсироваться влага, которая приведет к появлению токов утечки внутри схемы УЗО.Неисправна кнопка «Тест». Часто встречающейся неисправностью нормально-открытого контакта кнопки «Тест» является «залипание», что ведет к постоянному срабатыванию УЗО.Кратковременный ток утечки. При включении мощных электроприемников, имеющих индуктивный или емкостной характер, а также импульсных блоков питания (зарядка для телефона, компьютер), УЗО может сработать.Попадание человека под напряжение. При касании человеком токоведущих частей, находящихся под рабочим напряжением, через его тело начинает проходить ток утечки на землю, который отключает УЗО.Нарушение изоляции электропроводки.Неисправен спусковой механизм. При такой неисправности, УЗО будет отключаться от вибраций и колебаний, например, при сильном закрытии двери или работе перфоратором.Схема подключения. Неправильный выбор схемы его подключения.Примеры ошибок при подключении УЗО:1) Соединение нейтрали и заземления после УЗО.Наиболее частая ошибка монтажа, когда в цепи нулевой рабочий проводник (N) соединен с какой-либо открытой частью электроустановки или с нулевым защитным проводником (PE).

2) Неполнофазное подключение УЗО.При подключении нагрузки, до УЗО, к нулевому рабочему проводнику (N) — ток нагрузки станет дифференциальным для УЗО и произойдет ложное срабатывание устройства.

3) Соединение нулевого и заземляющего проводника в розетке.Монтаж розеток, а также клеммных коробок непосредственно самой электроустановки, может сопровождаться неправильным соединением проводников.При чем, даже если в розетку ничего не подключено, УЗО все равно будет срабатывать.

4) Подключение двух УЗО с объединением нулей.Такое подключение становится причиной возникновения дифференциального тока нагрузки по отношению к обоим УЗО, что приведет к срабатыванию одного из них или обоих сразу.Включение каждого УЗО осуществляется посредством рычага управления. Если одно из УЗО перевести в активный режим, то кнопка «Тест» будет функционировать. В случае же перевода в рабочее состояние обоих УЗО, такая ошибка подключения приведет к тому, что оба УЗО отключатся, если будет нажата кнопка «Тест» на одном из них.

5) Два и более УЗО — неправильное подключение нулевых проводов.Такая ошибка монтажа станет заметна на этапе подключения электроприборов, когда все УЗО будут срабатывать одновременно.

6) Неправильное подключение фазы и нуля (фаза и ноль с разных УЗО).Эта ситуация определяет дифференциальный ток нагрузки для обоих УЗО, что и служит причиной срабатывания как одного устройства, так и двух сразу.

7) Несоблюдение полярности подключения.Такая ошибка повлечет за собой неправильную работу УЗО. В частности, кнопка «Тест» не будет функционировать, а подключение нагрузки приведет к срабатыванию устройства.

Неправильное подключение трехфазного УЗО.Такая ошибка может появиться, когда на клеммы заводятся одноименные фазы. Конечно, если предполагается работа однофазных потребителей, то такое подключение не влияет на правильное функционирование устройства.
