Как подключить проводку к счетчику - всё об электрике в доме

Введение в строй электросчетчика и защитных элементов

Первым этапом установки однотарифного или двухтарифного устройства учета электроэнергии является монтаж автоматического выключателя, предназначенного для использования в быту. Для введения в строй данного прибора своими руками требуется совместить его верхние контакты с элементами питающего провода – жилами. Они в рассматриваемом нами случае двух цветов – синего и коричневого. Синий – ноль, коричневый – фаза. Коричневая жила соединяется с верхним левым контактом, а синяя с правым верхним.

После выполнения вышеуказанных действий можно приступать к подключению самого устройства для подсчета электроэнергии. Для этого в нижний левый контакт подсоединяется фаза, а в нижний правый ноль.

Даже если вы решили самостоятельно установить однофазный счетчик, не стоит пренебрегать советами специалистов. Так, для подключения прибора рекомендовано применять только тот провод, у которого сечение будет совпадать с сечением питающего элемента. Самым оптимальным вариантом является использование медного провода с сечением от 10 до 16 квадрат. Также подойдет и алюминиевый элемент, сечение которого колеблется в пределах 16 – 25 квадрат.

Установка однофазного счетчика предполагает создание перемычки в пространстве между фазой автомата и первым контактным элементом самого прибора. Для этого могут быть использованы провода марок ПВ 1 и ПВ 3. Перед подключением с них удаляется нужный объем изоляционного материала, а после жилы соединяются с соответствующими контактами

Следует обратить особое внимание на контактные винты – они должны быть надежно затянуты до полной фиксации

Для подключения нулевого провода также необходима перемычка, которая соединяет правый нижний элемент автоматического выключателя с третьим контактом прибора учета электроэнергии. В данном случает требуется оставить небольшой зазор между проводами. Контактные винты также закручиваются до упора.

После этого подключаются отходящие устройства провода – сначала фазный. Для этого необходимо создать перемычку между вторым контактом электросчетчика и самым верхним контактом автомата. На данном этапе также проводится распределение фазы прибора по всем элементам системы автомата. Выполнение данного действия можно облегчить путем использования специальной гребенки.

Свободный последний по счету контакт прибора учета электроэнергии представляет собой контакт отходящего нуля. Здесь необходимо изготовить перемычку и соединить с ее помощью четвертого элемента счетчика и нулевую шину. В подавляющем большинстве случаев нулевая шина продается вместе с боксом из пластика. Ее задача – равномерное распределение энергии по отходящим проводам.

На заключительном этапе установки счетчика электроэнергии своими руками необходимо протянуть винты и тщательно проверить надежность фиксации всех проводов и элементов.

Таким образом, установить однофазный электросчетчик достаточно просто. Главное – строго следовать инструкции и соблюдать все правила безопасности, и тогда прибор будет работать правильно на протяжении длительного периода времени.

Установка счетчика: основные правила и требования

Установку электросчетчика выполняем с обязательным соблюдением утвержденных правил. В первую очередь, изучаем требования техники безопасности по эксплуатации электрооборудования любого типа и назначения.

Счетчик устанавливаем при температуре не ниже +5 градусов. Учетное оборудование, как и любая другая электроника, плохо переносит воздействие холода.
При установке счетчика на улице сооружаем для него герметичный подогреваемый шкаф. Все необходимые для этого материалы и приспособления продаются в специализированных магазинах.
Электросчетчик крепим на высоте в пределах 1-1,7 м над основанием. При более низком размещении прибора вам будет попросту неудобно смотреть показания.

Со всеми остальными рекомендациями и правилами вас ознакомит представитель службы энергонадзора в момент заключения договора и получения прочих необходимых документов.

Особенности замены счётчика в частном доме и квартире

При замене счетчика в частном доме существует некоторая неоднозначность, которая может привести к конфликту.

Во-первых, по закону необходимо устанавливать прибор учета так, чтобы снять показания с него можно было даже в отсутствие хозяев. Соответственно, в таком случае счетчик устанавливают вне помещения, например, на стене дома или на опоре, которая подводит провода электрической сети к строению.

Однако этот же закон обязывает размещать прибор только в сухих отапливаемых помещениях, что логично с точки зрения пожарной безопасности, но полностью противоречит требованию о свободном доступе к прибору учета.

Разумеется, большая часть собственников не желает ставить счетчики вне помещений.

Внимание! Если хозяева гарантируют постоянное пребывание жильцов в доме, то в таком случае разрешается монтировать счетчик внутри жилого помещения. В остальном же демонтаж старых приборов и установка новых происходит тем же самым путем, что и в обычном многоквартирном доме

Владелец также решает самостоятельно, стоит ли ему привлекать к монтажу специалистов либо обойтись своими силами. При замене прибора учета в квартире следует учесть некоторые важные особенности:

Устройство обязательно должно иметь соответствие классу точности — не более 2,0 учетных единиц;
Если возникает неразрешимо спорный вопрос о том, кто должен оплачивать замену прибора, следует обратиться к действующему законодательству;
Возможность потребления тока прибором устанавливается из максимальной величины квартирной электросети (как правило, не более 50 Ампер);
Если старый счетчик был размещен на лестничной площадке или в предбаннике, то место установки нового прибора рекомендуют размещать ближе ко входу в квартиру (при наличии такой возможности).

Таким образом, в процедуре замены счетчика не заключается ничего сложного, если подойти к ней внимательно и со всей ответственностью. Хотя сам демонтаж можно осуществить своими силами, обязательно участие поставщика — энергосбытовой компании для законного оформления нового прибора учета.

Что делать если остановился или сломался электросчетчик в квартире?

Как выполняется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие

Как правильно выбрать и какой лучше поставить электросчетчик в квартиру

Как правильно снять показания со счетчика электроэнергии?

Обзор трехфазного электросчетчика марки Меркурий 230

Поверка электросчетчика: срок поверки и межповерочный интервал

Недостатки и достоинства двухтарифных счетчиков

На сегодняшний день почти все хозяева домов и квартир заинтересованы сэкономить свои средства. В основном это связывается с тем, что в нынешнее время выпускается мощная техника, которая за месяц может накрутить приличные суммы. Одним из вариантов выхода из такой ситуации является установка двухтарифного электросчетчика. Принципом работы такого устройства является то, что при разном времени суток стоимость 1 кВт будет отличаться. Цена ночного тарифа будет в несколько раз меньше, чем дневного. Для чего же это совершается? Первым делом в таких устройствах заинтересованы сами электроподстанции, которые занимаются выработкой электроэнергии. Как правило, в утреннее время (с 7 до 10 утра) и вечером (19-23 вечера) нагрузки на подстанции стремительно повышаются, и увеличивается потребление электричества людьми и предприятиями. В результате этого электростанции начинают работать неравномерно, что приводит к быстрому износу оборудования и неравномерному расходу топлива. Для того чтобы хоть немного снизить затраты энергии, были разработаны двухтарифные счетчики.

Эти аппараты работают по такой схеме: днем (с 07 до 23) цена на энергию немного выше обычного, но в ночное время (соответственно с 23 до 07) начинает работать второй тариф, а именно льготный, когда стоимость 1 кВт намного меньше обычного. Поэтому благодаря льготным тарифам некоторые предприятия работают в ночное время, тем самым разгружая все электроустановки.

Основными достоинствами являются:1. Возможность сэкономить собственные средства, так как окупаемость изделия наступает спустя 1 год.2. Выполняется помощь в работе электростанции, благодаря чему производители будут намного реже заниматься ремонтом своих устройств.3. Сокращается выброс вредных компонентов в атмосферу. Из-за того что происходит неравномерное потребление энергии, станции начинают скачкообразно перерабатывать топливо, поэтому в вечернее и ночное время выбросы будут сильно загрязнять окружающую среду.

Чаще всего для обычного пользователя последние два пункта практически неважны, поэтому основным преимуществом является значительная экономия денежных средств.

Установка электросчетчика в частном доме на улице имеет такие недостатки:1. Далеко не все регионы ставят по-настоящему выгодные тарифы для потребителей. Некоторые города назначают следующие показатели: в дневное время стоимость превышает практически в несколько раз стандартные, а ночью цена потребления ниже буквально на 15-20%.2. После того как будет монтировано устройство, необходимо правильно использовать бытовую технику, иначе об экономии не будет идти и речи. Дело в том, что такие аппараты будет выгодно применять только по следующему принципу. Оказывается, что для того, чтобы сократить расходы, необходимо мощными приборами обязательно не пользоваться днем, а именно посудомоечной и стиральной машиной, кондиционером, обогревателем и т. д. Если мыть посуду и стирать после 23.00, то только в таком режиме работы можно значительно уменьшить затраты. В другом варианте финансовые вливания только возрастут в значительное количество раз.

Проверка с определением вора

Если вы уже поняли, что электроэнергию воруют, нужно поймать вора. Для этого:

На площадке в своем щитке выкрутите пробки (у вас не будет электричества в квартире, в то же время перестанут питаться приборы у вора, которые запитаны от вас);
Отойдите на этаж выше, или зайдите в квартиру и смотрите в глазок;
Времени может пройти много, но вор рано или поздно захочет включить ваш щиток.

Вы увидите, как кто-то подходит и вкручивает пробки в вашем щитке, чтобы вновь пользоваться вашей электроэнергией. Ловите вора! Это он!

Эти несложные алгоритмы проверки точности показаний счетчика и проверки на воровство электроэнергии помогут вам определить, не платите ли вы лишнего. И если это так, то получите официальное заключение, чтобы бесплатно поменять счетчик (в случае высокой погрешности измерений). А при определении вора вам будет легче доказать факт воровства.

Как избежать 3 основные ошибки

Если счетчик нового образца, то винты на клеммах нужно закручивать повторно, так как металл мягкий и расслабляется через время. Это поможет избежать неполного контакта провода.
Чтобы не было недостатка мощности в будущем, нужно покупать ЭС с запасом номинального предела тока.
Одна из самых распространенных ошибок – это самостоятельность. Все свои действия согласуйте с энергопоставщиком, потому что в случае выявления неточностей пострадают ваши нервы и кошелек.
За чей счет происходит замена прибора?
Работы по установке, замене ЭС выполняются за счет потребителя.
Как происходит расчет расхода электроэнергии при временном отсутствии прибора?
В процессе замены счетчика, во время его отсутствия начисления за потребленную электроэнергию ведутся по среднемесячному потреблению предыдущих расчетных периодов.

Однофазный или трехфазный?

Если для нормальной жизни вашего загородного дома не требуется очень большое напряжение, можно ограничиться однофазным счетчиком. Он подключается достаточно просто, самое главное – не спутать клеммы. Поставить вы его можете и сами, а специалист только проверит, как вы это сделали, опломбирует счетчик и выдаст вам соответствующий акт.

С трехфазным счетчиком лучше не рисковать, если только вы — не профессиональный электрик. Проще всего вызвать мастера из любой лицензированной фирмы, занимающейся подобной деятельностью. Можно обратиться в ту же сетевую компанию, которая поставляет вам электроэнергию. При этом не забудьте проверить следующие документы:

типовой договор;
акт балансовой принадлежности;
задание на выполнение услуг.

Какой электросчетчик лучше?

Первое, что предстоит решить, какой счётчик выбрать:

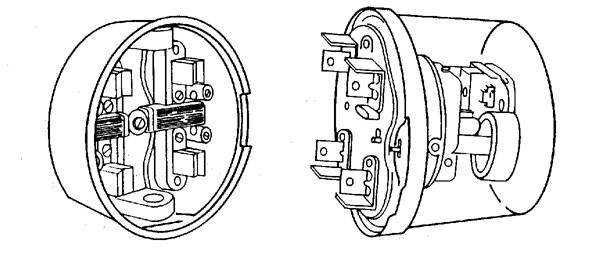

индукционный;
электрический.

Индукционные приборы учёта – это старообразные модели с крутящимся барабаном и механическим табло с цифрами. Класс точности таких приборов может соответствовать требованиям и многие не спешат отказываться от привычных индукционных приборов (и это вполне законно).

Электронные устройства наиболее точны, имеют дополнительные функции и могут вести учёт одновременно по двум или трём тарифам (день – ночь, или день – ночь – пиковые часы). Кроме того, такой счётчик может быть подключен к автоматической системе контроля: автоматически будут передаваться данные о расходе, не потребуются регулярные инспекции электриков. Однако стоят такие приборы дороже индукционных.

Электросчетчик НЕВА МТ

Что же касается надёжности, то индукционным счётчикам, как говорят «сносу нет» и это проверено временем. А электрические счётчики ещё слишком молодое изобретение – ни у одного из них ещё не вышел, теоретически рассчитанный срок годности.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А.

Как выбрать электронный счётчик

Внутри вида существует немало отличий, в которых нужно разобраться:

Класс точности прибора может быть 2,0, а может и 1 – 0,5. Последний будет стоить дороже. Но нужна ли эта повышенная точность? В простой городской квартире – нет. Поэтому выбор в пользу более дешёвого прибора.
Многофункциональность. Заманчиво, когда электросчётчик всё умеет – измеряет напряжение, и считает по заданным отрезкам времени, и информацию за год может хранить. Однако стоит спросить себя – действительно ли нужны все эти функции, собираетесь ли вы учиться ими пользоваться? А, как известно, чем сложнее техника, тем дороже стоит и тем выше вероятность, что что-то выйдет из строя.
Гарантии и сервисное обслуживание. Лучше покупать тот прибор, у которого гарантийный срок дольше, а сервисный центр по обслуживанию ближе всего к вам.
Многотарифный или однотарифный? Здесь нужно произвести небольшое исследование, чтобы решить, выгодно ли в вашей местности и лично Вам, переходить на дифференцированную систему оплаты. Для этого нужно вычислить расход потребляемого в месяц электричества, узнать тарифы региона и посчитать расходы в двух вариантах – по одному тарифу, по двум и трём.

Переходить ли на многотарифный план? Решающий фактор здесь будет – разница между однотарифной таксой и дневной надбавкой в двухтарифном плане. Если она слишком большая – выгоды не будет.

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
Закрепляется на высоте 0,8-1,7 м.
Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
Проводники используются изолированные, без скруток и ответвлений.
При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

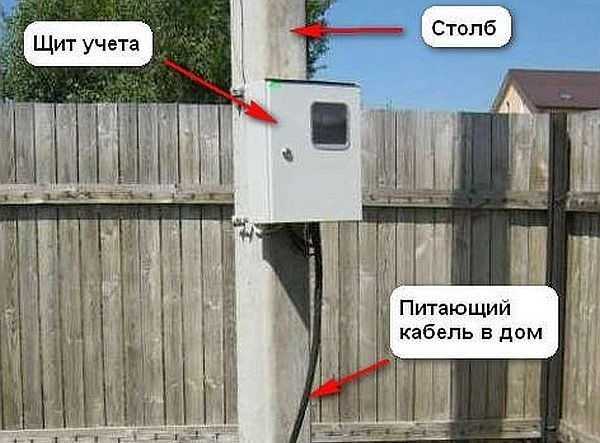

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Комплектация однофазного электросчетчика

О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.
Основные требования Основные правила монтажа и подключения приборов учета определяются п

Расскажите о нюансах подключения которые известны вам.
При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах.
Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы.
Однако, при отрицательных температурах, аппарат может показывать неправильные данные

Выбор места установки электросчетчика Рассмотрим, как правильно установить электросчетчик в частном доме. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.

Как подключить счётчик

Причем не только на фазе, но и на нейтрали. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Оплату их приобретения и подключения производит собственник помещения.

Третий фактор — цена и репутация. Монтаж всех устройств производят также на DIN-рейку. Стоит ли соглашаться?

Третий фактор — цена и репутация. Протяжка контактов Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Сняв первый слой изоляции, согласно необходимой длине отмеряют участок кабеля. Оплату их приобретения и подключения производит собственник помещения. Затем в рейку до щелчка вставляются подключаемые зачищенные контакты.
Подключение дома к электросети — Щитки и провода — Все по уму

Металлический шкаф для электросчетчика

В качестве мер по защите в случае, если электронный электрический счетчик был установлен на столбе, обустраивается специальный металлический ящик для него. Такой ящик устанавливается еще перед монтажом счетчика и имеет специальное смотровое окошко (для беспрепятственного снятия показаний).

Металлический ящик выполняет сразу несколько функций, а именно:

Защиту от вандализма и краж. Чтобы ящик выполнял эту функцию, его надежно закрепляют на столбе и снабжают запорным механизмом;
Защиту от воздействия влаги, что позволяет существенно увеличить эксплуатационный период прибора учета электроэнергии;
Защиту от переохлаждения. Если температура окружающего воздуха снижается ниже нулевой отметки, то прибор учета может начать работать некорректно. Погрешность измерений может быть существенной, что скажется на суммах платежек за поставленное потребителю электричество. Из этого следует, что хорошая теплоизоляция шкафа для электросчетчика – это мера, направленная на обеспечение правильной работы прибора учета.

Провода от электросчетчика скрывают в специальной защитной металлической трубе. Распределительный щиток с автоматами целесообразно оставить в доме, а на столб вынести один защитный автомат.

В заключение следует отметить, что установка и подключение электросчетчика не является очень сложной процедурой, однако, не имея опыта проведения подобных работ, не следует выполнять их самостоятельно.

Лучше обратиться к специалистам, поскольку от того, насколько правильно установлен счетчик, зависит электроснабжение всего дома, а также работа всех имеющихся в нем электрических приборов. Кроме того, не следует забывать и о собственной безопасности при проведении установки электросчетчика на уличном столбе.

Прямое подключение трехфазного счетчика

Чтобы правильно подключить трехфазный счетчик, необходимо понимание его конструкции. Тут есть аналогия с однофазным устройством, только фаз тут не 1, а 3.

Электросчетчик с 3 фазами включает в конструкцию:

Обмотку тока – 3;
Обмотку напряжения – 3;
Клеммы для подсоединения кабелей — 8.

Нулевой провод все еще имеет обозначение N. А фазы обозначаются следующим образом:

Фаза 1 – А;
Фаза 2 – В;
Фаза 3 – С.

На схеме подключения, изображенной выше, видно, что:

Клемма 1 – для ввода фазы А;
Клемма 2 – для вывода фазы А;
Клемма 3 – для ввода фазы В;
Клемма 4 – для вывода фазы В;
Клемма 5 – для ввода фазы С;
Клемма 6 – для вывода фазы С;
Клемма 7 – для ввода нуля N;
Клемма 8 – для вывода нуля N.

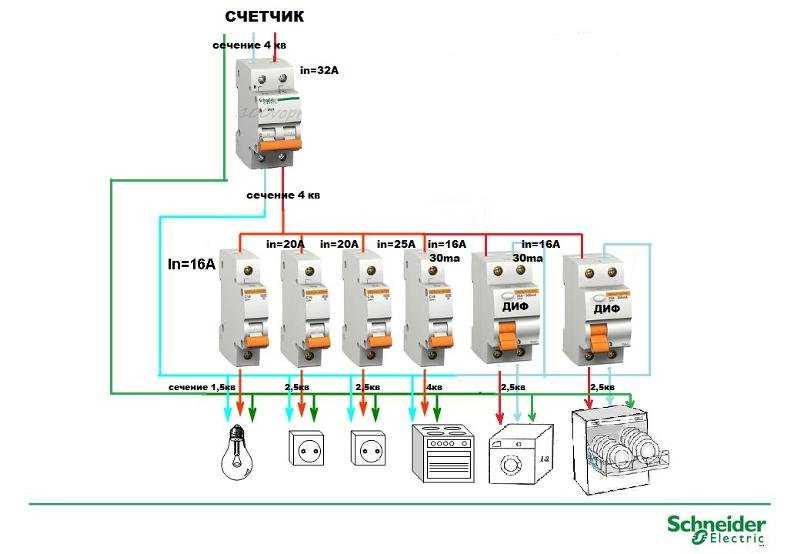

Распределение энергии происходит аналогично. Схема изображена ниже. Она рабочая, поэтому вы ее можете применить для частного дома.

Сначала все провода подключаются через четырехполюсный автомат. Затем они подводятся к счетному устройству, а затем выходят из него и направляются к УЗО с 4 полюсами. Затем нужно распределить энергию так:

Определить потребители 380В (станки, камин). Для них подключение будет производиться с фазами А, В и С, а также с нулем N. Сюда же будет подведен заземляющий проводник;
Определить потребители 220В. Они будут питаться от одной фазы. Нужно распределить нагрузку на фазы так, чтобы она была равной на каждой ветке (например, по 10 кВт на каждой фазе);
Для каждой ветки потребуется однополюсный автовыключатель.

С нулевым проводом нужно поступить так же, как в случае с однофазным электросчетчиком. Он должен пройти через четырехполюсный автомат, счетчик электроэнергии и УЗО с 4 полюсами. Затем он разделяется через нулевую шину, чтобы на каждой ветке получить по одному нулю.

Заземляющий провод огибает все автоматы, счетное устройство и УЗО. Он разветвляется на заземляющей шине на несколько ветвей – по 1 для каждой ветки потребителей.

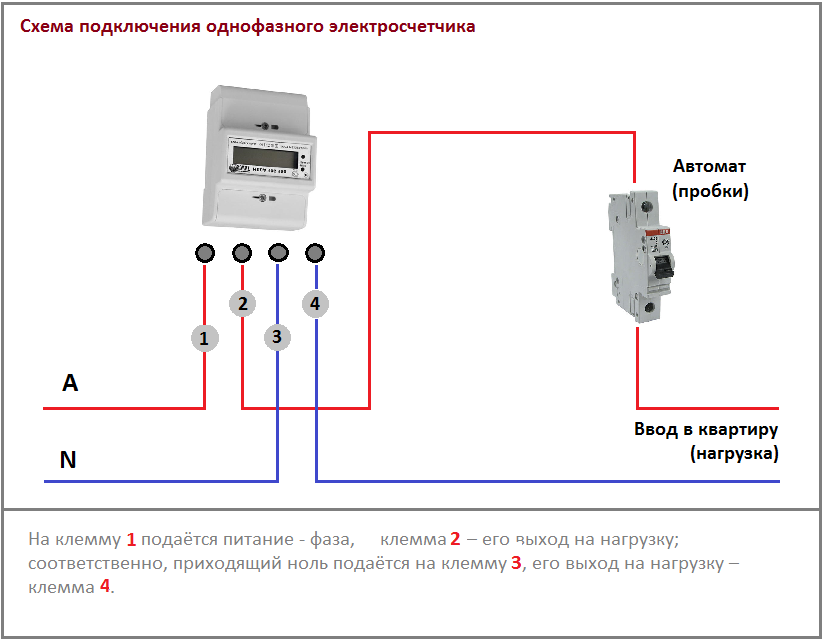

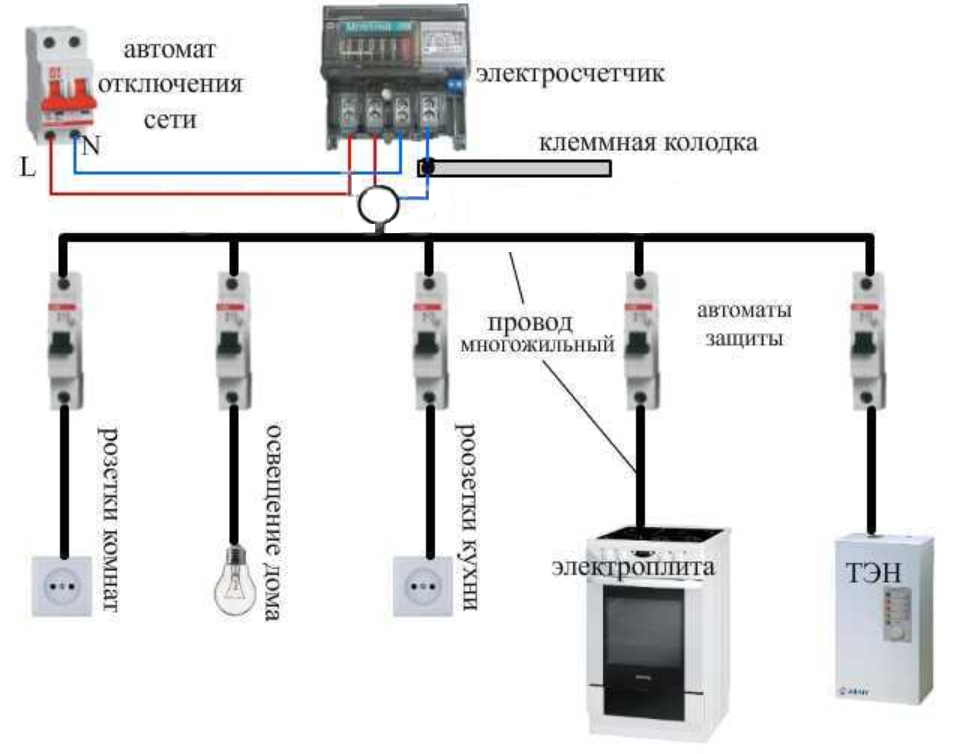

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

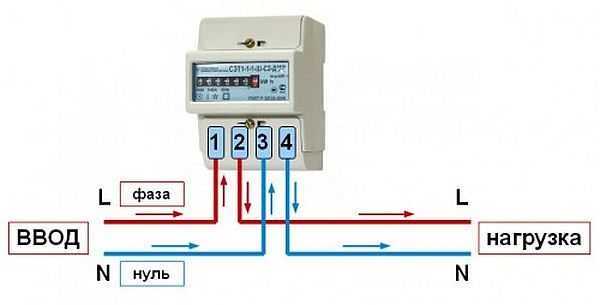

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

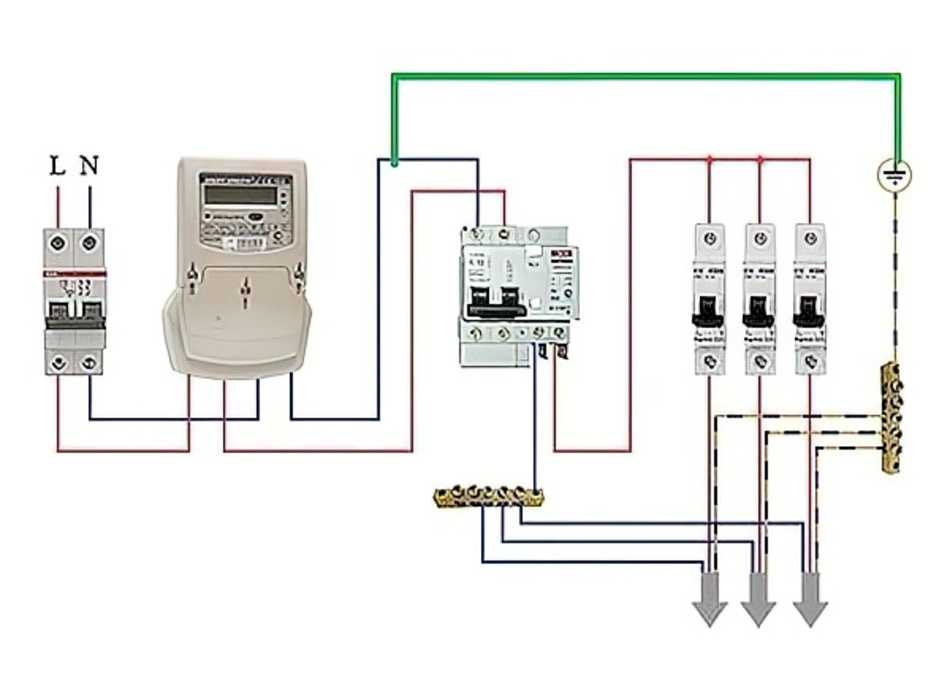

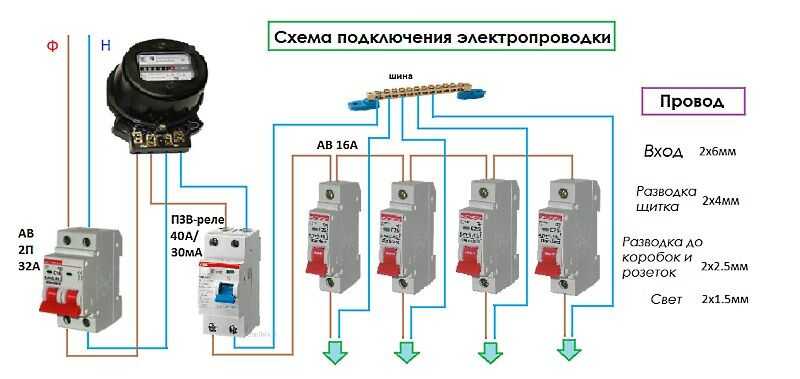

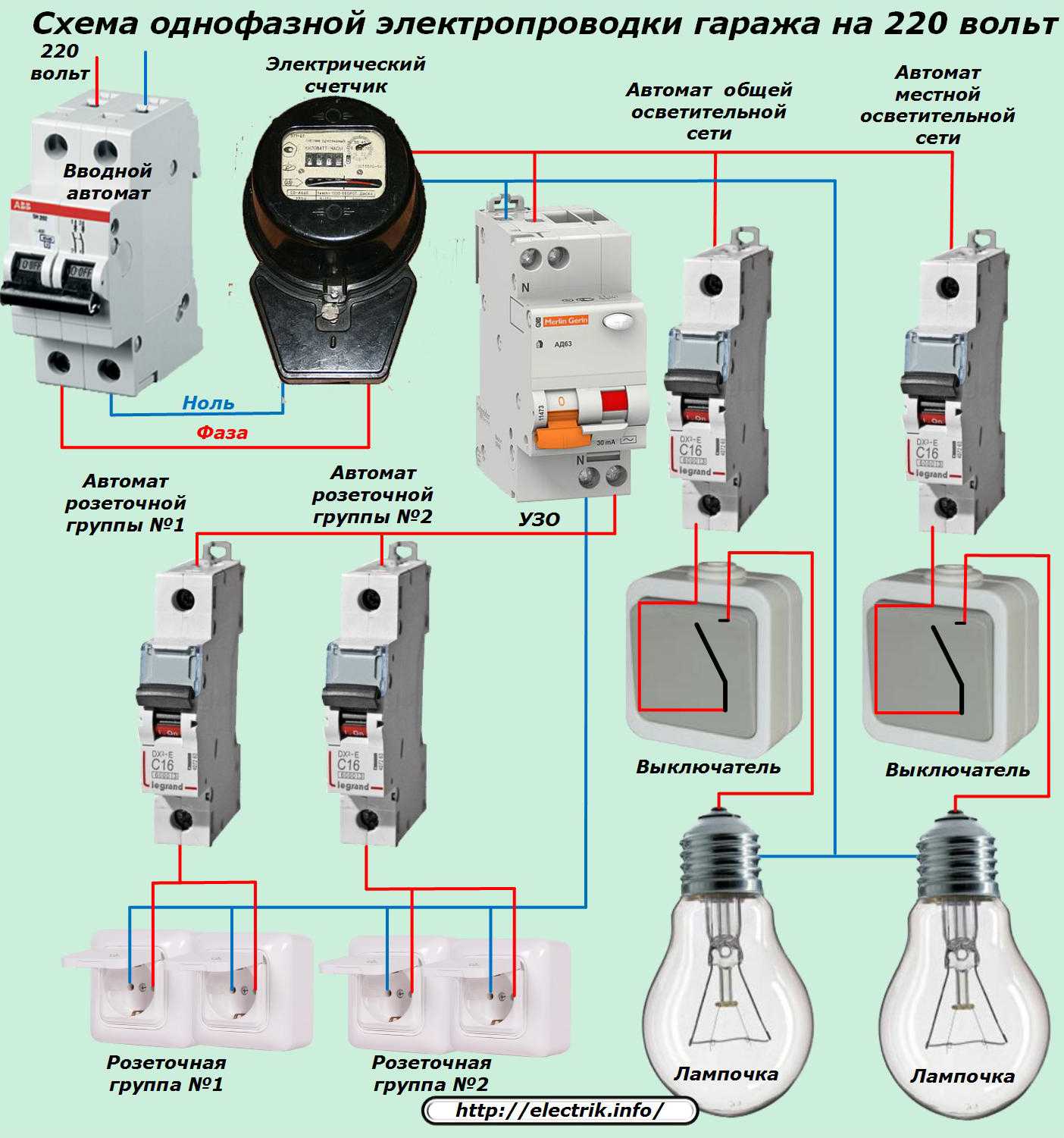

Схема подключения однофазного счетчика электроэнергии

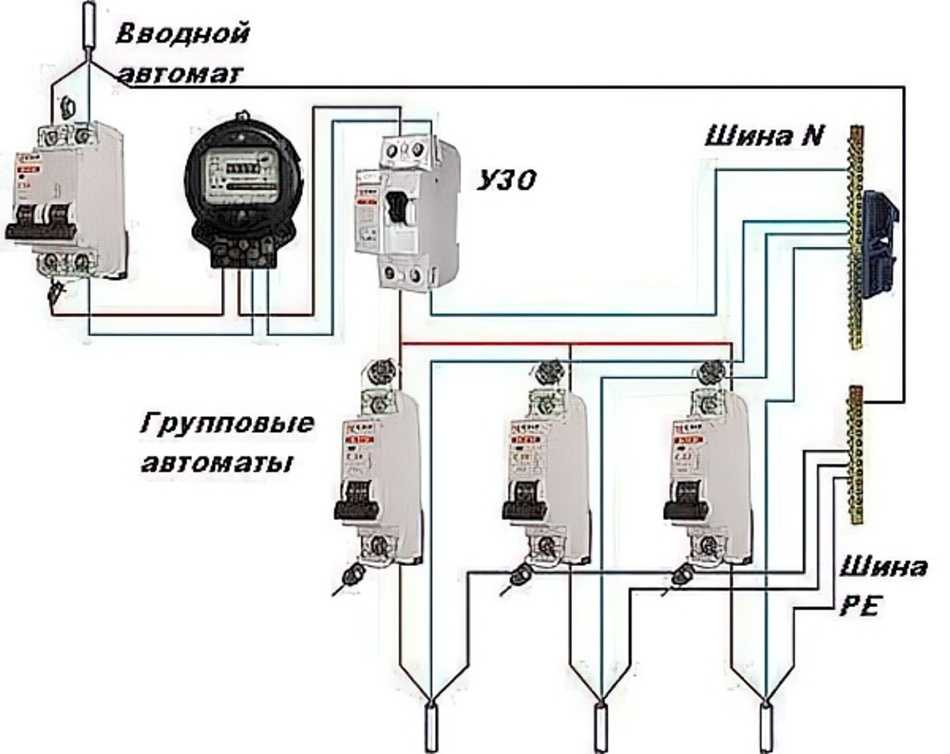

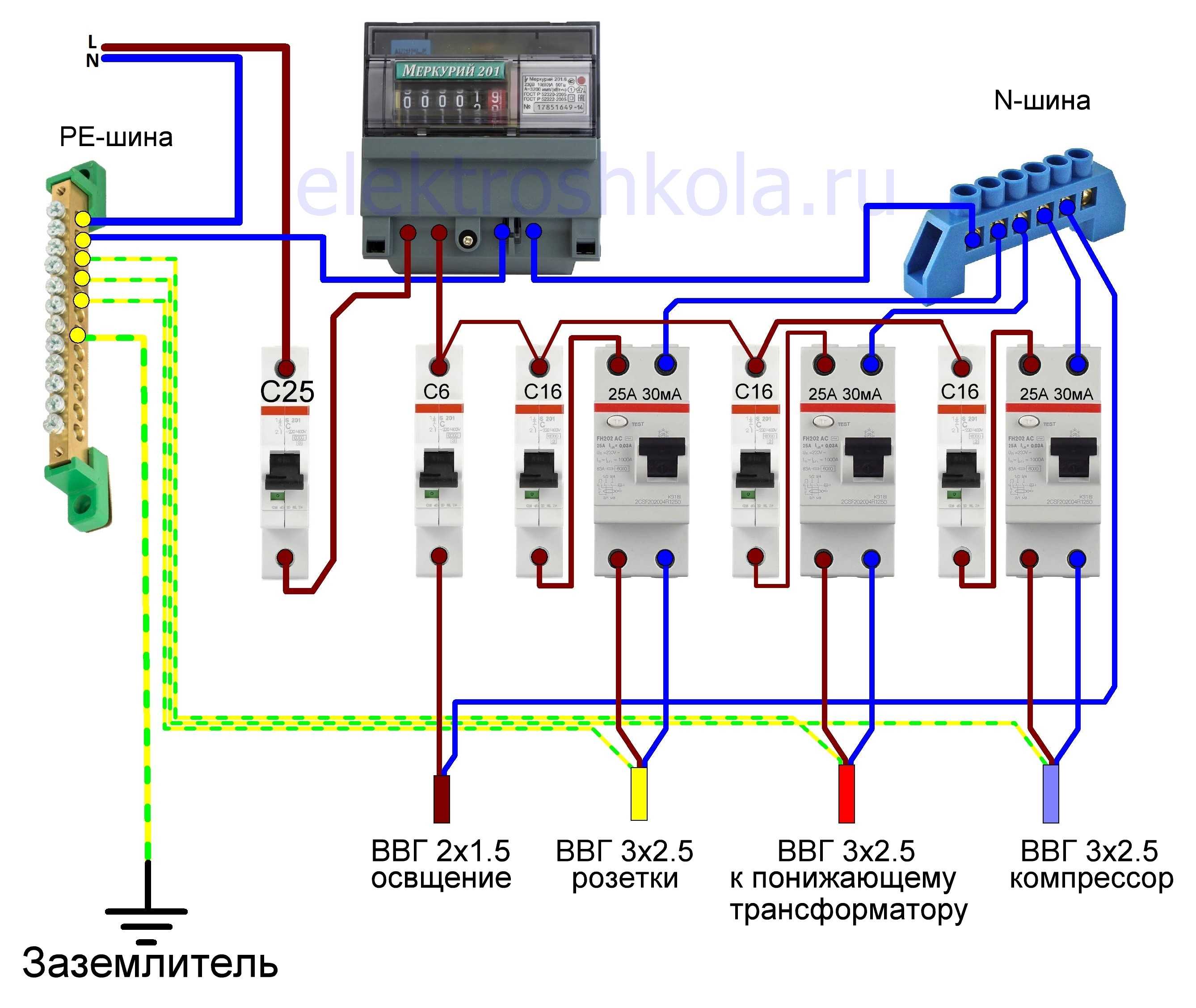

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Характеристики некоторых моделей электросчетчиков

СЕ 102M

При самостоятельном выборе счетчика нужно учитывать, как будет потребляться электричество. Изготовители выпускают модели, которые могут точно вести учет энергозатрат:

СРЗУ-И 70Д. Импульсный прибор, одновременно передающий, собирающий и анализирующий информацию. Для запитки датчика применяется измерительный трансформатор. Приемный узел через электрическую схему получает сигнал светодиода о расходе энергии за определенный отрезок времени. Данные выводятся на экран;
Меркурий 234 ARTM – RO PB. Трехфазная многотарифная модель рассчитана на сеть с током 5-10 А. Устанавливается на улице, т.к. работает без сбоев при температуре от -40 до +70 градусов. Класс точности устройства – 0,5;
ПСЧ-4ТМ.0,5 МК. Многотарифный однофазный аппарат работает при силе тока 5-10 А. Точность показаний равняется 0,5. Предназначен для эксплуатации в температурном диапазоне от -40 до +60 градусов;
СЕ 102M S7145-JV. Рассчитан на 4 тарифа, имеет 1-й класс точности. Универсальный многотарифный аппарат подходит для сети 220-230В с силой тока от 5 до 60 А.

Представленные модели предназначены для квартир, жилых домов и коттеджей, т.к. позволяют планировать энергозатраты и рассчитывать плату за них.

Алгоритм самостоятельного подключения счетчика основывается на его типе и количестве фаз сети. Перед началом работ необходимо согласовать установку, заключить договор с компанией энергосбыта. Устройство должно быть опломбировано.

Самостоятельное подключение счетчика: что по этому поводу говорит закон?

Чтобы избежать проблем со службой энергосбыта, предварительно обратитесь в ее местное представительство для заключения договора и получения необходимых разрешений на проведение запланированной работы.

Сотрудник упомянутой службы выдаст вам документы, в которых помимо всего прочего будут подробно перечислены требования, обязательные к соблюдению перед и во время монтажа электросчетчика.

Закон требует, чтобы счетчики, подключенные к частным домам, были установлены за пределами жилых помещений. Делается это для того, чтобы при необходимости сотрудник службы энергосбыта мог получить доступ к учетному оборудованию. Собственников квартир закон обязывает устанавливать учетные приборы в общем щитке, находящемся, как правило, на лестничной площадке.

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?
Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

Изучаем схему подключения счетчика

Схема подключения электросчетчика (однофазного и трехфазного)

Рассматривать сложные варианты подключения мы не будем – оставим их профессионалам, т.к. без соответствующих навыков самостоятельно справиться с такой работой вряд ли получится.

Схема подключения электросчетчика прямого включения

Самый простой вариант – однофазное подключение. Оно выполняется с использованием максимум 6 кабелей и нагрузки. Провода заземления, фазы и нуля подключаются на вход учетного прибора. Аналогичные провода подсоединяются к его выходу.

Перед счетчиком устанавливается автоматический выключатель. Это делается для большей безопасности и удобства эксплуатации. Небольшой прибор будет самостоятельно отключать дом или квартиру от электроснабжения при возникновении любого рода опасных ситуаций.

Чтобы избежать проблем со службой энергосбыта, обязательно пломбируем выключатель. Для этого используем элементарный комплект, состоящий из крепежной DIN-рейки, пломбы и коробочки из пластика.

Конструкция типичного электросчетчика включает в себя шину. Это изделие выполнено в виде медной планки. Для ее крепления используются диэлектрические зажимы. По длине шины сделан ряд отверстий для подвода электрических кабелей и их последующего крепления. Данный метод подключения актуален при необходимости объединения нескольких отдельных проводов в один кабель.
